Базовая схема оптического телескопа: Кеплеров рефрактор
Целевые фрагменты:
Википедия: «Основная схема заключается в том, что основной светособирающий элемент, объектив (выпуклая линза или вогнутое зеркало, используемое для сбора падающего света), фокусирует этот свет от удаленного объекта в фокальной плоскости, где он формирует реальный образ».
Википедия: «Это изображение можно записать или просмотреть через окуляр, который действует как увеличительное стекло.
Затем глаз видит перевернутое [СПОРНОЕ] увеличенное виртуальное изображение объекта».
Эти фрагменты на странице Википедии предлагаются как изображения всех оптических телескопов (не все из которых инвертирующие), но на самом деле являются лишь хорошим описанием кеплеровского рефрактора.
Схема также включает встроенный рисунок с подписью:
Википедия: «Схема кеплеровского рефракторного телескопа. Стрелка в (4) представляет собой (условное) представление исходного изображения; стрелка в (5) — перевернутое изображение в фокальной плоскости; стрелка в (6) — мнимый образ, формирующийся в поле зрения зрителя»
Автор изображения: Соц Тамаш; Лицензия на авторское право: Creative Commons CC BY-SA 3.0.
Страница Википедии, посвященная оптическим телескопам, выбрала кеплеровский рефакторинг в качестве репрезентативного, тогда как этот след в конечном счете (упс каламбур) сосредоточен на отражателях, поэтому он не будет моделировать на большой глубине.
Блок KeplerianRefactor имеет isInverting , переопределенный как «истина».
Относительно реального образа, образованного объектив нам говорят: «Это изображение может быть записано…» — что мы уже упоминали ранее с помощью Photograph и ImageSensor — или «просматривается через окуляр, который действует как увеличительное стекло». Сравнение с увеличительным стеклом здесь не очень полезно; блок EyePiece , который уже расширяет Lens , был настроен на дополнительное расширение блока MagnifyingGlass , который в противном случае считается выходящим за рамки.
Мы должны быть осторожны, интерпретируя этот бит: «Тогда глаз видит перевернутое увеличенное виртуальное изображение объекта». Это явно противоречит более раннему фрагменту (т.е. не все оптические телескопы имеют перевернутое виртуальное изображение):
Википедия: «Существуют конструкции телескопов, не дающие перевернутого изображения, такие как галилеев рефрактор и григорианский рефлектор.
Их называют монтажными телескопами.
Такие противоречия можно отследить с помощью этого метода:
Анализ Webel Parsing: Отношения между элементами «фрагмента» можно отслеживать с помощью дополнительных теговых значений, таких как «contradictedBy» и «contradicts». Это надежно, но может быть многословным, если сниппеты имеют длинные имена, если отображаются значения с тегами.
Также следует соблюдать осторожность со словом «видит». Дело не столько в том, что «глаз тогда видит… увеличенное виртуальное изображение предмета»; скорее, глаз «смотрит» или «наблюдает» виртуальное изображение объекта, а затем «видит» реальное изображение, создаваемое на сетчатке хрусталиком и комбинированной оптикой глаза (которое затем обрабатывает зрительная нервная система и мозг).
Существует общая ассоциация «наблюдает» от Eye до OpticalImage , которая теперь также называется «наблюдает», и аналогично ассоциация «наблюдает» от Телескоп с по DistantObject был назван «Наблюдает».
Это сделано для того, чтобы при использовании ассоциации для ввода соединителей в IBD название ассоциации было понятным, как мы увидим далее .
Если вы думаете про себя, что это WET и нарушает принцип DRY, вы совершенно правы, это слабость в UML-2.5.1/SysML-1.6. Было бы неплохо иметь явную поддержку для отображения «вторичных» ключевых слов стереотипа в соединителях, типизированных ассоциациями.
Позже в этом следе Блок Окуляр переименовывается в Окуляр .

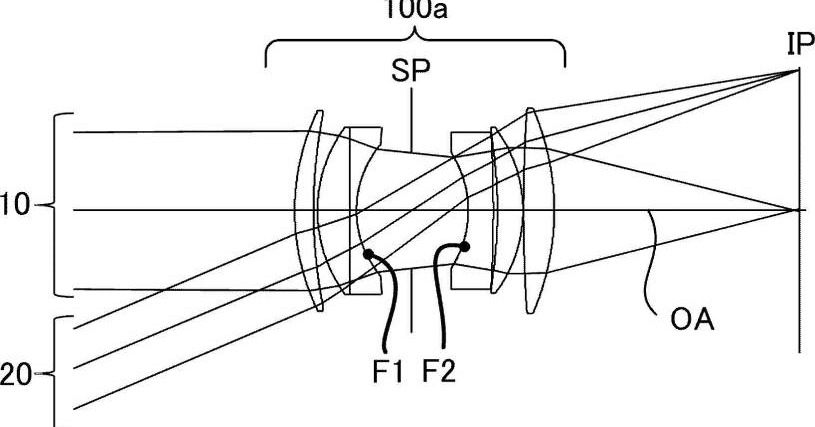

оптические схемы окуляров — окуляры
#1 Пьеро ДП
Опубликовано 07 июня 2017 г. — 04:04
Я часто читаю в постах о разных конструкциях окуляров: 5 элементов в 3 группах, 6 элементов в 4 группах, вогнутые и выпуклые линзы и т. д.
Но каковы эффективные различия при наблюдении через эти разные оптические схемы?
Я имею в виду, что я понимаю, почему большее количество объективов, размещенных в более сложных конфигурациях, может гарантировать большее поле зрения без значительного ухудшения изображения по краям.
С другой стороны, другая оптическая схема может гарантировать определенное удаление выходного зрачка.
Впрочем, все ли об этом? поле зрения, коррекция краев, удаление выходного зрачка?
Можем ли мы сказать, что оптическая схема оптически лучше, чем другая, при условии, что все остальные условия одинаковы (например, видимость, прозрачность, телескоп, наблюдатель, пропускание стекла, тип стекла и т. д.)? Если да, то почему и как?
Прошу прощения за несколько неконкретные вопросы.
Пьеро
п.с.
В конце концов, я знаю, что видеть/прозрачность и получать удовольствие гораздо важнее. Просто мне тоже это интересно и хотелось бы понять влияние оптической схемы при наблюдении.
- Наверх
#2 Бенах
Опубликовано 07 июня 2017 г. — 05:05
Предлагаю кому-нибудь передать это в раздел банкоматов.
Проще говоря, оптический дизайн — это оптимизация кривизны, (а) сфер, конических констант, радиусов, типов стекла и т. д. Чем больше возможностей выбора у оптического дизайнера, тем больше он может исправить для всех требований дизайна такие как удаление выходного зрачка, качество изображения, AFOV и т. д. Например. чтобы исправить то, что две электромагнитные длины волн (также известные как цвета) имеют одну и ту же фокальную плоскость, в оптической цепи необходимо иметь как минимум два соответствующих типа стекла. Но как это оптимизировать в более общем случае — вообще искусство. Некоторую литературу можно найти в книгах, например, в книге Джозефа Гири «Дизайн объектива». Введение в практическую часть, стоящую за ним, можно найти в книге «Оптика телескопа, оценка и дизайн» Харри Руттен и Мартина ван Венроиджа. Но это всего лишь основы. Практика делает совершенным, и это не объяснимо в нескольких сообщениях.
- Наверх
#3 Эрнест_СПБ
Опубликовано 07 июня 2017 г.
— 06:28
Впрочем, неужели все дело в этом? поле зрения, коррекция краев, удаление выходного зрачка?
+ использование менее (или более) дорогих очков, насколько совершенное качество изображения (центр/зона/край), разница в балансе аберраций (больше кривизна изображения, больше астигматизм, больше боковой цвет, дисторсия и т. д.), разница в Габариты EP, открытый или закрытый FS (возможность поставить оценку), меньше или больше бликов/двоения и т. д.
- Наверх
#4 дислексическое имя
Опубликовано 07 июня 2017 г. — 08:07
Можем ли мы сказать, что оптическая схема оптически лучше, чем другая, при условии, что все остальные условия одинаковы (например, видимость, прозрачность, телескоп, наблюдатель, пропускание стекла, тип стекла и т.
д.)? Если да, то почему и как?
д.)? Если да, то почему и как?Одним словом, нет. Потому что у разных наблюдателей есть разные вещи, которые они ищут в эпизоде.
У вас есть негусеничное животное? Тогда, возможно, важен сверхширокий угол обзора.
Гусеничная установка? FOV может (а может и не быть) столь же важным и не стоит каких-либо (даже минимальных) компромиссов в качестве изображения.
Хотите узнать как можно больше планетарных деталей? Если это так, то существует довольно широкий консенсус в отношении того, что минимальное стекло EP дает по крайней мере небольшое преимущество перед сложными конструкциями.
Носите очки или просто хотите комфортное удаление глаз? Тогда 4 мм орто нет, и вам нужен более сложный дизайн.
И так далее. И все это даже не касается вопросов соотношения цены и качества, таких как момент, когда убывающая отдача заставляет прекратить «модернизацию».
По сути, идея «оптически лучше» зависит от целого ряда требований, которые в основном носят субъективный характер.
Я думаю, что внутри четко определенных категорий ep проявляется гораздо более высокая степень объективности. 7-миллиметровый ZAO, вероятно, лучше, чем 7-миллиметровый ортоплан Baader, который, в свою очередь, вероятно, лучше, чем винтажный (но нетронутый) 7-миллиметровый орто-вершина вулкана Това. Но когда вы выходите за пределы такой строгой категоризации, трудно понять, как субъективные желания не могут диктовать, что считать «лучшим». Ваша ортопедия мирового класса может быть моим бесполезным бумажным весом.
Отредактировано dyslexic nam, 7 июня 2017 г., 09:28.
- Наверх
#5 sg6
Опубликовано 07 июня 2017 г. — 10:40
Некоторым образом трудно определить «структуру» окуляра, даже если они ее дают.
Вы смотрели какие-нибудь короткие окуляры, скажем, от 3 мм до 5 мм. Многие из них довольно большие, больше, чем, скажем, 10 мм в той же строке.
Причина проста: чтобы получить окуляр 3,5 мм, вы берете окуляр 10 мм и добавляете линзу Барлоу, которая дает 3-кратное «увеличение».
Как теперь считать эту 3-кратную линзу Барлоу?
Для получения широких углов окуляр будет иметь 1 или 2 коллекторных окуляра, которые улавливают более широкое поле, уменьшают его и подают в «основной» окуляр. Думаю, Мид сделал это, у них был плиссл, потом супер плоссл, у супер плоссла было более широкое поле около 60 градусов, а также дополнительная линза. Эта дополнительная линза должна была уловить свет в более широком поле, а затем направить его, как я подозреваю, на плоскую часть.
Часть стекла будет исправлять аберрации, вызванные другими частями стеклянной посуды.
Заметили, что многие называют окуляры типа Эрфле, даже если элементов больше. Теперь Erfle кажется состоящим из 5 или 6 элементов. Кажется, г-н Эрфле запатентовал 2 конструкции и из скромности дал обеим свое имя. Таким образом, вы можете обнаружить, что 5-6 оптимальны, но оптинум означает разные вещи для разных людей.
Абсолютная резкость — это одно, широкие поля — это другое, а цена — это другое. И как часто, когда речь идет о 3 аспектах, у вас может быть 2, но сложность заключается в третьем.
- Наверх
#6 Митч Алсуп
Размещено 07 июня 2017 г. — 12:59
Краткий обзор:
http://www.telescope…t/eyepiece1.htm
- Вернуться к началу
#7 хавасман
Размещено 07 июня 2017 г. — 13:01
В июльском журнале Sky & Telescope за 2017 год есть статья, посвященная этому вопросу, особенно в том, что касается наблюдения за планетами.
http://www.handprint…/ASTRO/ae5.html
Довольно исчерпывающий справочник по этому вопросу.
http://www.telescope…t/eyepiece1.htm
Как всегда, можно многое узнать по этой теме, читая материалы, предлагаемые на сайте любительских телескопов.
Эти ссылки могут помочь вам отделить факты от ошибочных мнений, которым вы можете здесь подвергнуться.
- Наверх
#8 хавасман
Размещено 07 июня 2017 г. — 13:09
Можем ли мы сказать, что оптическая схема оптически лучше, чем другая, при условии, что все остальные условия одинаковы (например, видимость, прозрачность, телескоп, наблюдатель, пропускание стекла, тип стекла и т. д.)? Если да, то почему и как?
ИМО, да, конечно можем. Но это заявление может не иметь силы для другого наблюдателя, поскольку, в конце концов, это личное предпочтение. Даже осторожный наблюдатель может со временем изменить свое мнение. Мне нравится думать об EP как о компоненте человеческого интерфейса системы телескопа. Воздействие этого интерфейса может варьироваться, поскольку наблюдатель может по-разному воспринимать его с течением времени, а также может меняться оценка компонента.
- Наверх
#9 Пьеро ДП
Размещено 07 июня 2017 г. — 15:41
Спасибо за полезную информацию и ссылки. Много пищи для размышлений!
- Наверх
#10 МартинПонд
Размещено 08 июня 2017 — 01:14
Одна общая тенденция:
— для небольшой ширины поля (скажем, 30-42 градуса),
и длинного ствола (скажем, F8 или более) небольшое общее количество элементов 2-3 может сделать отличная работа
— для средних полей (42—53 градуса) или более коротких стволов (до F5-F6),
количество элементов 3-4 хорошо подходит…
— —от 55 градусов до 65, мы часто видим 4-7 элементов…
—-нужно больше и больше элементов по мере увеличения ширины поля (68, 70 градусов.
…80, 90, 100 градусов)
…к моменту, когда вы получите качественное поле зрения в 100 градусов, окуляр станет массивным по размеру
и количеству элементов.
Сверхточные поля могут иметь на один или два элемента больше, чем обычное количество для
определенной ширины поля.
Итак… в основном это связано с количеством изгибов, которое необходимо сделать, чтобы сделать более широкое поле качества.
Вначале, как сказано выше, одни элементы противостоят искажению других.
Тем не менее, при экстремальной ширине поля для уменьшения аберрации необходимо разбить работу по «изгибу луча» на множество небольших изогнутых шагов
(множество «менисковых» линз). Идеальная форма для
объектива на самом деле не является сферической после определенной толщины, но разделение работы одного элемента
на 2 или более уменьшает общую комбинированную аберрацию. с 4-элементным Plossl …. но для 90 степеней,
нужно гораздо больше элементов, с гораздо более точным соответствием.
Отредактировано MartinPond, 08 июня 2017 г., 01:15.
- Наверх
#11 Питер Безенбрух
Размещено 08 июня 2017 г. — 18:20
Я часто читаю в постах о различных конструкциях окуляров: 5 элементов в 3 группах, 6 элементов в 4 группах, вогнутые и выпуклые линзы и т. д.
Но каковы эффективные различия при наблюдении через эти разные оптические схемы?
Я имею в виду, что я понимаю, почему большее количество объективов, размещенных в более сложных конфигурациях, может гарантировать большее поле зрения без значительного ухудшения изображения по краям. С другой стороны, другая оптическая схема может гарантировать определенное удаление выходного зрачка.
Если окуляр рекламирует 5 элементов в трех группах и видимое поле 60-70°, да, я воздержусь.
Шесть элементов в четырех группах? Я мог бы проверить вещи. Тем не менее, номера элементов и групп в лучшем случае являются очень приблизительным ориентиром. Удаление выходного зрачка определяется видимым полем зрения, а также размером хрусталика.
- Наверх
#12 изар187
Опубликовано 12 июня 2017 г. — 05:47
https://www.google.c…iw=1237&bih=948
Все пытаюсь что-то исправить.
Но светосила объектива — огромная переменная, для которой ep работает лучше всего.
В частности, когда поле зрения эп становится больше.
Тип стекла, его показатель преломления и форма… определяют, где его лучше всего расположить в эп.
Отделка стеклянных поверхностей с эффектом рассеяния и внутренних отражений в эп.
Используемые покрытия, где и на каких компонентах… минимальный элемент eps может сойти с рук с меньшими затратами.
Были применены буквально столетия исследований оптических стендов.
Изменено izar187, 12 июня 2017 г. — 06:03.
- Наверх
№13 Стармен1
Размещено 12 июня 2017 г. — 17:12
Что проектирует разработчик оптики:
—фокусное расстояние
—видимое поле
—вынос выходного зрачка
—хроматическая аберрация (осевая и латеральная)
—контроль астигматизма
—управление сферической аберрацией
—тип и величина искажения (а также тип и знак)
—наличие/отсутствие комы (обычно не проблема в современных конструкциях)
—кривизна поля
—характер, размещение и тип покрытий
—расположение фокальной плоскости в окуляре
—сферическая аберрация выходного зрачка
—хроматическая аберрация выходного зрачка
—способность обрабатывать больше косые лучи, попадающие в полевую линзу
—размер пятна на оси, на середине и на краю
—ошибка волнового фронта после прохождения через окуляр
—проценты пропускания — пиковое и спектральное (относится к оттенку и яркости)
—контроль рассеяния света, ореолов и внутренних отражений
В общем, добавление линз позволяет дополнительно контролировать каждую характеристику, за исключением того, что некоторые из них могут быть противоречивыми.
Если, например, требуется более высокая точность волнового фронта, но при этом используется большее количество линз, каждая линза окуляра должна иметь гораздо лучшее качество
Точность поверхности и размещение в стволе готового изделия. По сути, качество должно повышаться с увеличением количества линз.
Это просто не приходит мне в голову.
Есть и другие аспекты, такие как механика конструкции:
—тип наглазника и материал
—тип наглазника и материал
—материал ствола, толщина и форма
— сцепление снаружи
— форма окуляра
— размер резьбы фильтра и допуски
— расположение стопорных колец
— форма верхней части окуляра
— расположение верхней линзы относительно окуляра до верха тубуса
—расположение нижней линзы окуляра относительно нижней части окуляра
—маркировка, цвет, отделка металлом
Не бывает идеальных окуляров, и не бывает идеальных дизайн.
