Объектив: виды, характеристики, выбор.







Объектив являются одним из основных элементов в фотографии. Для выбора и использования «правильного» объектива, Вы должны знать их основные параметры: резкость, угол обзора, глубина резкости и перспектива.

Резкость

Резкость – одна из наиважнейших характеристик каждого объектива! Можно компенсировать искажения (distortion), виньетирование (vignetting), цветовые и другие оптические искажения объектива, но невозможно исправить резкость – использование эффектов «Smart Sharpen» или «Unsharp Mask» при обработке фотографии поможет визуально улучшить слегка не резкие снимки, но никак не помогут при обработке снимков снятых «плохим» объективом.

Идеально четкий результат можно ожидать только от «идеального» объектива. В действительности, только лучшие линзы (например, Canon серии «L») обеспечивают отличную резкость во всех значениях апертуры, в то время как большинство объективов в той или иной степени размывают изображение при полном открытии, улучшается это затемнением линзы на один, два шага. Например, объективы Canon 24-105 L IS и Canon 600 f4 L IS очень четкие даже при полном открытии, при значении f/4, в то время как объектив Sigma 180 Macro обеспечивает отличную резкость при значении f/8, но немного «смазывает» при открытии со значением f/3.5.


Sigma 180mm Macro, f/3.5

Sigma 180mm Macro, f/8

Затемнение линзы апертурой улучшает резкость, так как при использовании небольшой апертуры фиксируется только тот свет, который проходит через центральную часть линзы. При покупке нового объектива, рекомендуется сделать несколько тестовых снимков при различных значениях апертуры для оценки его резкости. Если нужна широкая апертура, то целесообразен выбор соответствующего объектива – нет смысла покупать стандартный или телеобъектив, непригодный для съемки с широкой апертурой, тогда как можно не беспокоиться о производительности широкоугольных и макро объективов, которые часто используются при малой апертуре (f/8 — f/16).

После прочтения этих строк, Вы можете подумать, что чем больше затемнять линзу диафрагмой, тем лучше будет результат. Это будет верно до тех пор, пока Вы не достигните значений f8 или f11, затем резкость значительно снижается. При минимальных значениях, таких как f/32, все объективы теряют резкость до недопустимого уровня. Причина этого – дифракция или преломления света: это явление воздействует абсолютно на все объективы, так как оно имеет физическую природу; его нельзя избежать; это не оптическое искажение. Так что же это? В тот момент, когда волна проходит через отверстие, ширина которого сравнима с длинной волны, она меняет угол распространения. Именно потому, что свет это волна, а апертура это отверстие, линза и подвержена дифракции. Величина преломления зависит от диаметра апертуры. При большой апертуре преломление незначительно, тогда как при малой апертуре дифракция становится серьезной проблемой: обычно предпочтительно избегать апертуры меньшей чем f/16.


Sigma 180mm Macro, f/8

Sigma 180mm Macro, f/32

Угол обзора

Угол обзора определяется двумя переменными: фокусное расстояние и размер сенсора. Большинство систем фотокамер предлагается с широким диапазоном фокусных расстояний от 12мм. до 600мм. Существуют четыре формата профессиональных (SLR) камер:

  • 4/3 (сенсор 18×13.5 мм.)
  • APS-C (сенсор 25×16.7 мм.)
  • 35mm (сенсор 24×3 мм.)
  • digital medium format (сенсор 36×48 мм.)

Формула для вычисления угла обзора достаточно проста:

угол = 2 * arctan (D/2f), где D – диагональ сенсора, f — фокусное расстояние. В каждом из форматов, фокусное расстояние дает угол обзора около 46 о, считающийся «стандартным», так как он имеет приблизительно тот же угол обзора, что и глаз человека. Объективы с меньшим фокусом называются широкоугольными, так как дают больший угол обзора; объективы с большим фокусом называются телеобъетивами и дают более узкий угол обзора.

Следующая таблица и изображения показывает значение угла обзора, при различных фокусных расстояниях в четырех разных форматах.

 7121416212423550701052003004005006001200
4/3116.286.3077.5670.2256.3550.2243.7735.6325.3618.2612.236.434.293.222.572.14
APS-C102.894.1486.4971.2564.1856.5146.5333.5024.2616.318.605.744.303.442.871.43
35mm122.0114.2107.191.7484.10 75.42 63.47 46.82 34.37 23.30 12.358.256.194.954.132.06
MF93.9481.2061.9246.3931.8917.0611.428.576.865.72


Фокусное расстояние: 17 мм. — угол обзора: 104°

Фокусное расстояние: 35 мм. — угол обзора: 63°

Фокусное расстояние: 50 мм. — угол обзора: 46°

Фокусное расстояние: : 135 мм. — угол обзора: 18°

Глубина резкости.

Глубина резкости – один из основополагающих принципов фотографии. Когда Вы фокусируетесь на образе, действительно сфокусированной будет только определенная плоскость (расстояние). Все что находится до или за этой плоскостью будет постепенно «размываться»; области около фокусной плоскости, которые все еще имеют приемлемую четкость, и составляют глубину резкости.

Существуют три основных фактора, которые влияют на глубину резкости. Первый из них – апертура. Ширина апертуры, такая как f/2.8 или f/4, дают «мелкую» глубину, в то время как малые апертуры (такие как f/16 and f/22) дают большую глубину.


f/4, глубина резкости «мелкая»

f/16, глубина резкости достаточно большая

Необходимо выбирать апертуру в зависимости от результата, который необходимо получить. Если Необходимо разделить объект съемки от заднего плана, то необходимо пользоваться широкой апертурой; в случае когда необходимо, чтобы в фокусе находились объекты как на переднем, так и на заднем плане (например съемка панорам, ландшафтов) необходимо использовать малую апертуру, например f/16.

Второй фактор — фокусное расстояние — также связан с глубиной резкости и задним планом. При одинаковом размере объекта, для разных объективов, глубина резкости будет одинакова. Например, фотографируем бабочку: при одинаковой апертуре мы получим идентичную глубину резкости при фокусных расстояниях 50 мм. и 200 мм. Разность в случае фокусного расстояния 200 мм. в более узком угле обзора, что дало значительно более чистый задний план.


Фокусное расстояние: 50 мм.

Фокусное расстояние: 360 мм.
Если Вы фотографируете один и тот же объект с различными фокусными расстояниями, глубина резкости будет соответственно разной: чем меньше фокусное расстояние, тем четче задний план

Размер объекта – третий фактор. Если вы снимаете большой объект, то получите пропорционально большую глубину резкости. Например, при съемке горы при f/5.6 мы получим большую глубину резкости, в то время как при съемке бабочки, при той же апертуре, глубина резкости будет значительно меньше.


Апертура: f/5.6 Размер объекта: 2 см.


Апертура: f/5.6 Размер объекта: 3-4 км.
Как получить наилучший результат от глубины резкости?

При фотографировании животных, фокусируйтесь на глазах животного и выбирайте апертуру, которая дает правильную глубину резкости для конкретного снимка. Для мелких животных, например птиц, лучше использовать апертуру f/8 или f/11, а для более крупных f/4 или f/5.6. При макросъемке старайтесь снимать объект под прямым углом.



Съемка под прямым углом


Съемка под острым углом
При фотографировании природы, ландшафтов техника немного отличается. Некоторые фотографы пытаются вычислить глубину резкости и гиперфокальное расстояние (расстояние, которое дает наибольшую глубину резкости при заданной апертуре) – пустая трата времени! Предпочтительнее использовать более простой и интуитивно понятный способ сфокусироваться: при широком угле и апертуре f/16 вы получите максимально широкую глубину резкости – простейший способ получить в фокусе все изображение. Если ближайший объект в композиции находиться в 2-3 метрах фокусируйтесь на 6-8 метрах и используйте апертуру f/16 – получите резкий снимок от ближайшего объекта до бесконечности; если ближайший элемент в метре или меньше, фокусируйтесь на 1.5 – 2 метрах с апертурой f/16 (или f/22, если ближайший элемент очень близко). Для проверки фокуса, можно просмотреть изображение позже, используя дисплей камеры.

Перспектива

В теории, если сохранять постоянное расстояние камера-объект, то и перспектива для всех объективов должна быть одинакова, однако на практике широкоугольные объективы позволяют органически вписать в композицию объект, который находится очень близко к камере, в то время как телеобъективы позволяют занимать все пространство кадра удаленным объектом.

В результате, широкоугольные объективы имеют тенденцию искажать перспективу, в то время как телеобъективы дают «сжатую» или «плоскую» перспективу. Перспектива это наиболее важный элемент творчества, влияющий на восприятие снимка: при фотографировании ландшафтов широкий угол обзора дает ощущение глубины изображения, благодаря своеобразной перспективе. С другой стороны, если требуется сосредоточить внимание на деталях, большое фокусное расстояние позволяет усилить двухмерность и детализацию фотографии.

Следующие фотографии являются хорошим примером различной фотографии сделанной широкоугольным и телеобъективом: Первый снимок сделан с фокусным расстоянием 17 мм. – перспектива гипертрофирована — дает ощущение глубины. Второй снимок снят с фокусным расстоянием 105 мм. ветви на переднем плане и башня кажутся на одном плане, хотя в реальности они на достаточном расстоянии.

Источник: Juza Nature Photography
Перевод:   © Photomanual.ru

В начало  ::: В библиотеку :::





Какой объектив должен быть у каждого?

Стандартный арсенал фотографа всегда состоит из нескольких объективов на любые случаи жизни. Примерно полугода активных съемок достаточно для того, чтобы научиться определять когда и какой объектив окажется наиболее актуален, а как только вы выжмете все из своего китового объектива, то есть стекла, которое было в комплекте с камерой, придет время позаботиться о специальных объективах: для пейзажей, портретов, репортажей и т.д. Мы сделали это за вас, и выбрали самые подходящие объективы для разных жанров фотографии, которые обязательно должны быть под рукой у профессионала.

Стандарт

Стандартные или “китовые” объективы как правило, поставляются в комплекте с камерой. Их отличает разнообразная возможность использования, и они весьма универсальны, потому и используются как основные.

Для Canon: Canon EF 24-105мм f/3.5-5.6 IS STM

Этот объектив для камер Canon подходит как для APS-C, так и для полнокадровых матриц. В первом случае Canon EF 24-105мм f/3.5-5.6 IS STM получит активное фокусное расстояние 36-168мм. При этом, он является весьма доступным выбором для тех, кто не стремится приобретать самые дорогие объективы, но ищет качественные варианты. Canon EF 24-105мм f/3.5-5.6 IS STM включает стабилизатор изображения, который позволяет добиться четкого изображения на фотографиях и видеороликах. STM технология используется для того, чтобы обеспечить плавную и бесшумную фокусировку, что отлично подойдет для блоггеров и видеографов.

Для Nikon: Nikon AF-S 24-85мм f/3.5-4.5G ED VR

Этот весьма компактный объектив Nikkor имеет весьма удобное для стандартного объектива переменное фокусное расстояние 24-85мм. Nikon AF-S 24-85мм f/3.5-4.5G ED VR оснащен четырехшаговой технологией поглощения вибраций второго поколения, автоматическим распознаванием штатива и даже собственной системой фокусировки, которая позволяет при наведении фокуса поддерживать одну и ту же физическую длину самого объектива. В состав входят экстра низкодисперсионные элементы, которые помогают поддерживать высокое качество изображения. Одним словом, Nikon AF-S 24-85мм f/3.5-4.5G ED VR — это действительно удобный объектив, который обеспечивает фотографу массу возможностей. Подходит этот объектив как для APS-C матриц, так и для фуллфреймов.

Телеобъектив

Телевики, как правило, применяются для съемок дикой природы, спортивных мероприятий и в любых случаях, когда нет возможности подобраться близко к объекту съемки. Они весьма универсальны и позволяют не менять объектив для разных типов съемки, но имеют большой вес и относительно высокую цену.

Для Canon: Canon EF 70-200мм f/2.8L IS II USM

Этот объектив имеет огромную популярность среди фотографов. Во-первых, конструкция включает в себя высококачественные линзы и пять UD (ультра низкодисперсионных) элементов. Диафрагма состоит из восьми лепестков, а четырехшаговый стабилизатор изображения обеспечивает гладкое изображение. Кольцевой ультразвуковой автофокус отвечает за скорость фокусировки практически при любых условиях освещения. Все это находится в корпусе, который защищен от влаги и пыли, обеспечивая возможность использования объектива на природе. Надо сказать, что и кольца управления расположены удобно.

Разумеется, качество изображений не оставляет претензий — четкость на любом фокусном расстоянии, даже при апертуре f/2.8 и разумеется, качественный контроль дисторции и виньетирования.

Для Nikon: Nikon AF-S 70-200мм f/4G ED VR

Главное отличие этого объектива от большинства конкурентов — это чуть меньшая светосила. Однако, в большинстве случаев это не сыграет принципиальной роли. Кроме того, положительное отличие Nikon AF-S 70-200мм f/4G ED VR в его легком весе, который обеспечит более удобную транспортировку и процесс съемки. Благодаря встроенной системе поглощения вибраций — VR, вам не нужно будет беспокоиться о тряске и случайных движениях при съемках. Объектив не имеет защиты от погодных условий, однако, для профилактики попадания в корпус влаги и пыли, кольцо байонета имеет прорезиненное покрытие.

В конструкции применены три ED (экстра низкодисперсионных) элемента и один HRI элемент с высоким показателем преломления. Словом, за качество изображения с Nikon AF-S 70-200мм f/4G ED VR можно совершенно не беспокоиться.

Макрообъектив

Объективы для макросъемок пригодятся всем, кто занимается предметной фотографией или просто предпочитает фотографировать мелкие детали или фактуры объектов.

Для Canon и Nikon: Tamron SP 90мм f/2.8 Di VC USD

Один из самых удачных макрообъективов для камер Canon и Nikon, как ни странно, произведен сторонней компанией Tamron. На самом деле это не удивительно, ведь у компании имеется за плечами долгая история в производстве качественных 90мм объективов. Модель Tamron SP 90мм f/2.8 Di VC USD является второй, в которую была встроена система VC (компенсация вибраций), обеспечивающая стабилизацию изображения и USD (ультразвуковой) автофокус. Стабилизатор является гибридной системой, который компенсирует как осевые сдвиги, так и непосредственно вибрации, а оптика нацелена на повышение качества боке.

Кольцевой автофокус оптимизирован специально для макросъемки, но на любом расстоянии сохраняет точность и скорость. Качество и четкость изображений удивляют даже профессионалов, потому этот объектив и является одним из наиболее популярных.

Вариант такого объектива есть для Nikon, Canon и ряда других фотокамер.

Широкоугольный объектив

Широкоугольные объективы используются чаще всего при съемках природы, поскольку угол обзора позволяет вместить в кадр больше объектов.

Для Canon и Nikon: Sigma 10-20мм f/3.5 EX DC HSM

Sigma считается одним из лучших производителей оптики для фотокамер, потому и выбор вариантов, и качество объективов без сомнения на высоте. Когда мы говорим об объективах Sigma. мы всегда подразумеваем долгий срок службы, надежность и хорошую уверенную сборку. Все это вполне соответствует и модели широкоугольного объектива Sigma 10-20мм f/3.5 EX DC HSM. Фокусное расстояние его составляет 10-20мм, при этом мы получаем удивительную глубину резкости, и возможность запечатлеть здания целиком, комнаты и т.д. Разумеется, этот широкоугольный объектив подходит и для съемок природы.

Существует несколько версий объектива Sigma 10-20мм f/3.5 EX DC HSM, каждая из которых может подойти для отдельной марки камер: Canon, Nikon, Pentax или Sony.

Объектив с постоянным фокусным расстоянием

Для тех, кто не любит тяжелые объективы и предпочитает находиться в движении во время съемок, не боясь подбираться ближе и отходить от объекта съемки, идеальный и портативный вариант — это фикс-объектив, или объектив с постоянным фокусным расстоянием. Название его говорит само за себя, но вовсе не стоит думать, что возможности таких объективов ниже, чем у зум-аналогов. Более того, в показателях качества изображения и светосилы фикс-объективы значительно лучше своих зум-коллег.

Для Canon: Canon EF 50мм f/1.8 STM

Доступный и вариативный, идеальный объектив для камер Canon с постоянным фокусным расстоянием — это Canon EF 50мм f/1.8 STM.

Этот объектив совместим с полнокадровыми и APS-C форматами матриц для зеркальных камер. Фокусное расстояние его составляет 50мм, а диафрагма — f/1.8. При этом, на APS-C матрицах активное фокусное расстояние будет равняться 80мм, а на полнокадровых, соответственно, 50мм.

Для фотографий и видео в объектив встроен тихий мотор автофокуса, который обеспечивает плавную работу. Стекло как всегда высшего качества, и объектив идеально подходит для камер Canon. Все эти характеристики делают Canon EF 50мм f/1.8 STM отличным выбором для различных жанров — от портретов до ночной съемки и, если вы точно знаете, что вы хотите получить от объектива, это — один из самых выигрышных и универсальных вариантов.

Для Nikon: Nikon AF-S FX NIKKOR 50мм f/1.8G

Примерно то же самое, что обеспечит фотографу Canon EF 50мм f/1.8 STM, можно сказать о Nikon AF-S FX NIKKOR 50мм f/1.8G. Этот объектив имеет все аналогичные параметры и функции, хоть ценник и отличается в чуть более высокую сторону.

Зато многофункциональность этого объектива недооценить невозможно: он может использоваться для любого типа съемки от портретов, до динамичных кадров.

Nikon AF-S FX NIKKOR 50мм f/1.8G — это удобный и компактный вариант объектива для всех обладателей зеркальных камер Nikon, как для новичков, так и для любителей. Надо отметить, что даже в условиях низкой освещенности кадры все равно получаются резкими и четкими, а сам объектив даже при постоянной работе сохраняет новый внешний вид, что говорит о хорошем качестве сборки.

Следует учитывать, что объектив не рассчитан на макросъемку, но для этого типа съемок у нас есть другая опция.

Объективы для промышленных микроскопов

Качество оптики Nikon известно миру с 1917 года. Каждый объектив Nikon подвергается тщательному контролю на всех этапах производства.
Передние линзы объективов имеют очень маленький размер и характерную форму. Линзы делаются из стекла в соответствие со строгими стандартами.

Высококвалифицированный специалист должен подшлифовать линзу вручную, чтобы добиться высочайшего качества исполнения. В компании Nikon существуют специалисты с высочайшими навыками в области обработки оптических элементов.

В 1976 году компания Nikon анонсировала выпуск объективов серии CF (оптика, свободная от хроматических аберраций).

В 1996 году при разработке новой серии объективов CFI60 (оптика, настроенная на «бесконечность», свободная от хроматических аберраций), предназначенных для выполнения сложных биологических исследований, специалисты компании Nikon ставили перед собой две четкие задачи:
1. Кардинальным образом усовершенствовать оптические характеристики.
2. Повысить универсальность микроскопа в целом и улучшить его характеристики при использовании дополнительного специализированного оборудования.

При создании объективов серии CFI60 компания Nikon установила новые стандарты. Применение в тубусе линз с фокусным расстоянием 200 мм и объективов с парфокальным расстоянием 60 мм при увеличении диаметра резьбы до 25 мм позволило увеличить числовую апертуру и рабочее расстояние до недостижимых ранее величин. Эти революционные оптические системы осуществляют коррекцию продольной и поперечной хроматической аберрации за счет объектива и линзы тубуса, что позволяет получить плоские изображения с превосходной цветопередачей без использования каких-либо других элементов. Тубусная линза с фокусным расстоянием 200 мм уменьшает угол между лучами света, проходящими через центр, и внеосевыми лучами. Это максимально сокращает смещение между двумя лучами света при их прохождении через флуоресцентный фильтровый куб и призму ДИК. Компания Nikon также разработала объективы, которые снижают автофлуоресценцию и блики, и тем самым, обеспечивают большую контрастность при эпифлуоресцентной микроскопии. Оптическая система CFI60 обладает целым рядом инновационных свойств и обеспечивает превосходные эксплуатационные характеристики.

Оптическая система Nikon CFI60, которая ценится за высокие числовые апертуры NA объективов в сочетании с большими рабочими расстояниями WD, была улучшена в системе Nikon CFI60-2 для достижения еще больших рабочих расстояний, лучшей коррекции хроматических аберраций и меньшего веса.

Серия CFI60-2 TU Plan Fluor характеризуется улучшенным коэффициентом пропускания излучения в ультрафиолетовом диапазоне. Данные линзы объективов подходят для разных задач, связанных с исследованиями, анализом и контролем, и в то же время обладают высокой числовой апертурой и большим рабочим расстоянием – особенностями, характерными для линз компании Nikon. При помощи всего одной линзы можно осуществлять наблюдение методом светлого поля, тёмного поля, простой поляризации, дифференциального интерференционного контраста и УФ-эпифлуоресценции. Эти объективы просты в использовании и обеспечивают высокое разрешение, их можно использовать в сочетании не только с микроскопами, но также и с другим оборудованием, что еще расширяет сферу их применения.

Объективы серии TU Plan Fluor можно использовать для наблюдений с эпископическим или диаскопическим освещением. Объективы TU Plan Fluor EPI предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы TU Plan Fluor BD. Также возможно получения использование метода ДИК при диаскопическом освещении. Данные объективы используются без покровного стекла.

Объектив Числовая апертура NA Рабочий отрезок WD, мм
CFI TU Plan Fluor EPI 5x 0.15 23.50
CFI TU Plan Fluor EPI 10x 0.30 17.50
CFI TU Plan Fluor EPI 20x 0.45 4.50
CFI TU Plan Fluor EPI 50x 0.80 1.00
CFI TU Plan Fluor EPI 100x 0.90 1.00
CFI TU Plan Fluor BD 5x 0.15 18.00
CFI TU Plan Fluor BD 10x 0.30 15.00
CFI TU Plan Fluor BD 20x 0.45 4.50
CFI TU Plan Fluor BD 50x 0.80 1.00
CFI TU Plan Fluor BD 100x 0.90 1.00

CFI TU Plan EPI P — это объективы без внутренних напряжений, которые были созданы для методик, предполагающих количественное пропускание и отражение поляризованного света. Используются без покровного стекла.


CFI TU Plan Fluor EPI P для эпископического освещения

CFI P Achromat – это объективы без внутренних напряжений, которые были созданы для методик, предполагающих количественное пропускание поляризованного света. Они используются с покровным стеклом.


CFI TU P Achromat для диаскопического освещения
Объектив Числовая апертура NA Рабочий отрезок WD, мм Толщина покровного стекла, мм
CFI P Achromat 4x 0.10 30.00
CFI P Achromat 10x 0.25 7.00
CFI P Achromat LWD 20x 0.40 3.90 0.17
CFI P Achromat 40x 0.65 0.65 0.17
CFI P Achromat 100x oil 1.25 0.23 0.17
CFI TU Plan Fluor EPI P 5x 0.15 23.50
CFI TU Plan Fluor EPI P 10x 0.30 17.50 0
CFI TU Plan Fluor EPI P 20x 0.45 4.50 0
CFI TU Plan Fluor EPI P 50x 0.80 1.00 0
CFI TU Plan Fluor EPI P 100x 0.90 1.00 0

Поляризационные объективы Nikon не вносят собственной поляризующей компоненты, поэтому могут использоваться для точного определения степени анизотропности образца.

Серия CFI60 T Plan EPI включает объективы с малым увеличением, которые снабжены встроенным вращаемым деполяризатором и круговой поляризационной пластинкой для подавления бликов, которые возникают при наблюдении образцов с малой отражательной способностью, что является специфичным для объективов с малым увеличением. Эта конструкция позволяет получить более четкие изображения и улучшить контраст.

Пластинка может быть извлечена из оптического пути.

Образец из резины (CFI T Plan EPI 1X):


Без поляризатора
С деполяризатором
С поляризатором

Объектив CFI L Plan EPI 40X специально предназначен для анализа структуры металлов. Это особенно востребовано при использовании инвертированных металлографических микроскопов.

Объективы серии CFI Plan EPI предназначены для работы в светлом поле.


Объектив Числовая апертура NA Рабочий отрезок WD, мм
CFI T Plan EPI 1X 0,03 3,80
CFI T Plan EPI 2.5X 0,075 6,50
CFI L Plan EPI 2.5X 0,075 8,80
CFI L Plan EPI 40X 0,65 1,00

Объективы серии CFI TU Plan ELWD обладают большими рабочими отрезками наряду с коррекцией хроматических аберраций высших порядков. Это обеспечивает комфортную работу с разновысотными образцами.

Благодаря использованию фазовых линз Френеля коррекция хроматических аберраций возможна даже при малых расстояниях между линзами, что позволяет получить большие величины рабочих отрезков, чем при использовании обычных линз.

Объектив Числовая апертура NA Рабочий отрезок WD, мм
CFI TU Plan EPI ELWD 20x 0.40 19.00
CFI TU Plan EPI ELWD 50x 0.60 11.00
CFI TU Plan EPI ELWD 100x 0.80 4.50
CFI TU Plan BD ELWD 20x 0.40 19.00
CFI TU Plan BD ELWD 50x 0.60 11.00
CFI TU Plan BD ELWD 100x 0.80 4.50

Объективы TU Plan EPI ELWD предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы TU Plan BD ELWD.

Объективы серии CFI T Plan EPI SLWD обладают сверхдлинными рабочими отрезками наряду с коррекцией хроматических аберраций высших порядков. Это обеспечивает легкость при манипуляциях с образцами. К серии добавлен объектив 10х.

Благодаря использованию фазовых линз Френеля коррекция хроматических аберраций возможна даже при малых расстояниях между линзами, что позволяет получить большие величины рабочих отрезков, чем при использовании обычных линз.

Объектив Числовая апертура NA Рабочий отрезок WD, мм
CFI T Plan EPI SLWD 10x 0.20 37.00
CFI T Plan EPI SLWD 20x 0.30 30.00
CFI T Plan EPI SLWD 50x 0.40 22.00
CFI T Plan EPI SLWD 100x 0.60 10.00

Объективы T Plan EPI SLWD предназначены для работы в светлом поле.

Благодаря большому рабочему расстоянию длиннофокусные объективы оптимально подходят для высоких образцов, особенно в сочетании с прямыми инспекционными микроскопами.

Объективы серии CFI TU Plan Apo обладают большими рабочими отрезками наряду с апохроматической коррекцией аберраций.

Благодаря использованию фазовых линз Френеля коррекция хроматических аберраций возможна даже при малых расстояниях между линзами, что позволяет получить большие величины рабочих отрезков, чем при использовании обычных линз. К серии добавлен объектив 50х.

Объектив Числовая апертура NA Рабочий отрезок WD, мм
CFI TU Plan Apo EPI 50x 0.80 2.00
CFI TU Plan Apo EPI 100x 0.90 2.00
CFI TU Plan Apo EPI 150x 0.90 1.50
CFI TU Plan Apo BD 50x 0.80 2.00
CFI TU Plan Apo BD 100x 0.90 2.00
CFI TU Plan Apo BD 150x 0.90 1.50

Объективы TU Plan Apo EPI предназначены для работы в светлом поле. Для метода темного поля могут использоваться только объективы TU Plan Apo BD.

Серия CFI60 L Plan EPI CR включает объективы с корректирующим кольцом, которые обеспечивают возможность наблюдения ЖК-дисплеев с более тонким защитным стеклом и схем с высокой степенью интеграции и плотным расположением элементов. Значение поправки на толщину защитного стекла может плавно варьироваться от 0 до 1,2 мм.


Без коррекции (50Х)
С коррекцией 0.7 мм (50Х)

Линза объектива с увеличением 100х имеет высокую числовую апертуру 0,85 и позволяет получать высококонтрастные изображения матриц и шаблонов, исключая влияние защитного стекла. В зависимости от толщины стекла (диапазон коррекции 0-0,7 мм и 0,6-1,3 мм) существуют два вида линз 100х.

Объективы серии CFI Plan EPI CR предназначены для работы в светлом поле.

Объектив Числовая апертура NA Рабочий отрезок WD, мм Толщина покровного стекла, мм
CFI L Plan EPI CR 20X 0,45 10,9-10,0 0-1,2мм
CFI L Plan EPI CR 50X 0,7 3,9-3,0 0-1,2мм
CFI L Plan EPI CRA 100X 0,85 1,2-0,85 0-0,7мм
CFI L Plan EPI CRB 100X 0,85 1,3-0,95 0,6-1,3мм

Объективы серии CF IC EPI Plan позволяют наблюдать интерференционную картину и проводить точные измерения высоты бесконтактным методом.

Объективы CF IC EPI Plan TI предназначены для интерференции по схеме Майкельсона, а объективы CF IC EPI Plan DI – для двулучевой интерференции по схеме Миро.

Объектив Числовая апертура NA Рабочий отрезок WD, мм
CF IC EPI Plan TI 2.5xA 0.075 10.30
CF IC EPI Plan TI 5xA 0.13 9.30
CF IC EPI Plan DI 10xA 0.30 7.40
CF IC EPI Plan DI 20xA 0.40 4.70
CF IC EPI Plan DI 50xA 0.55 3.40
CF IC EPI Plan DI 100x 0.70 2.00

Объективы для ближней инфракрасной области CFI NIR обладают высоким пропусканием более 90% в видимом диапазоне и на длине волны 1064 нм. Возможно применение для лазерной обработки полупроводников и дисплеев LCD.

Разрушение линзы из-за поглощения лазерного излучения сведено к минимуму, что обеспечивает высокую надежность объектива.

Объектив Числовая апертура NA Рабочий отрезок WD, мм Длина волны, нм Парфокальное расстояние, мм Толщина покровного стекла, мм
CFI LR Plan Apo NIR 20X 0.40 25.00 1064/532 95
CFI LR Plan Apo NIR 50X 0.42 20.00 1064/532 95
CFI LR Plan Apo NIR-C 20X 0.40 24.00 1064/532 95 0,3-1,1
CFI LR Plan Apo NIR-C 50X 0.42 19.00 1064/532 95 0,3-1,1

Аксессуары для объективов Canon: цены и характеристики

Аксессуары для объективов Canon

Экстендеры, бленды, светофильтры. Оптика требует к себе бережного отношения, а при использовании аксессуаров расширяет варианты применения. Canon рассказывает об этом подробнее.

Виды аксессуаров для объективов Кэнон

  • Бленды. Это удлинители корпуса, которые накручиваются на оптику. Они выступают вперед перед линзами, уменьшая световой поток, поступающий сверху или сбоку. Нужны для защиты линз от солнечных бликов. Бленды выравнивают свет, проходящий через оптику на датчик изображения.

  • Светофильтры. Они бывают нейтральными или поляризационными. Первые служат для защиты передних линз оптики от пыли, грязи, влаги. Вторые изменяют характеристики изображения, попадающего на объектив. Как результат: далекие детали становятся более насыщенными, а цвет неба приобретает красивый оттенок.

  • Экстендеры. Бывает, что фокусного расстояния не хватает для захвата далеких объектов. Специальные наборы линз, которые монтируются между объективом и фотоаппаратом, увеличивают фокусное расстояние оптики. Если со стандартным объективом не удается получить четкий снимок льва в долине, то установив экстендер, фотограф создаст детальное изображение. Фокусное расстояние возрастает до двух раз. Качество картинки при использовании экстендера не снижается.

  • Макрокольца. Если фотографу надо делать макроснимки, то вариантов решения вопроса два. Покупать специальный макрообъектив с большим увеличением, либо применять макрокольцо, которое поднимает увеличительную силу имеющейся оптики. Последний способ дешевле. Одевая увеличительное кольцо на объектив Canon, фотограф получает изображения объектов в их реальном размере. С использованием кадрирования создаются четкие снимки маленьких деталей.

  • Адаптеры. Чтобы использовать объективы с одной модели фототехники на другой, Кэнон создает переходники, поскольку, байонеты у камер разные. Некоторые из адаптеров оборудованы дополнительными функциями: крепление к штативу, фильтры, кольцо управления оптикой.

  • Переходник для макровспышек. Нужен, когда оптики для создания макроснимков не хватает освещения.

  • Защитные крышки. Применяются для закрытия передних и задних линз. Используются как во время транспортировки объективов, так и при хранении оптических систем дома. Предотвращают царапины, микротрещины и загрязнение пылью.

По каким параметрам подобрать аксессуары?

Начать надо с постановки целей, для которых покупается аксессуар. В каталоге Canon есть бленды, крышки, макрокольца, экстендеры, фильтры, адаптеры, переходные кольца. Определите модель оптики, а затем воспользуйтесь нашим фильтром.

Как выбрать объектив? Часть 1. Параметры.

При покупке зеркальной или системной беззеркальной камеры, с ней в комплекте обычно идет недорогой объектив, которого вполне достаточно для того, чтобы оценить возможности конкретного фотоаппарата. Начинающим фотографам мы рекомендуем сначала освоить съемку этим объективом и научиться пользоваться фотокамерой. Раскрыть же весь потенциал, заложенный производителем, способны сменные объективы. Есть ряд факторов, с которыми стоит определиться перед покупкой, и они во многом влияют на цену модели.

Фокусное расстояние и угол обзора

Одним из ключевых параметров является фокусное расстояние объектива, которое обычно указывается в миллиметрах относительно кадра 35-мм формата. Однако не все фотоаппараты имеют столь большую матрицу, и тогда в ход идет такое понятие, как кроп-фактор, т.е. отношение размера кадра формата 35 мм к размеру матрицы камеры. Часть картинки обрезается в соответствии с размером сенсора. Фактически, на «кропнутых» камерах объективы увеличивают изображение сильнее, чем на полнокадровых.


Основываясь на этом параметре, обычно выделяют следующие категории объективов: суперширокоугольные (8—12 мм), широкоугольные (12—35 мм), стандартные (45—55 мм), телеобъективы (от 85 мм).

В оптике фокусное расстояние — это расстояние (в миллиметрах) от оптического центра объектива до фокальной плоскости (плоскости матрицы) при наведении на резкость бесконечно удаленного объекта. Иначе говоря, размер объекта и занимаемая им часть кадра изменяются в зависимости от фокусного расстояния: при малых значениях объект кажется меньше, а угол обзора — шире, при больших значениях объект представляется больше, а угол обзора — уже.


Стандартные объективы обеспечивают картинку, по размеру наиболее приближенную к тому, что видит человеческий глаз. Суперширокоугольные и широкоугольные, с широким углом обзора, обычно используют для пейзажной фотографии. А телеобъективы позволяют крупно сфотографировать удаленные объекты.

Светосила

Показатель светосилы говорит о том, какое максимально возможное количество света могут пропустить линзы объектива на матрицу цифрового фотоаппарата. Он определяется отношением диаметра максимально открытой диафрагмы объектива к фокусному расстоянию и указывается на объективе после фокусного расстояния (к примеру, 1:2.0). Чем больше светосила, тем меньше должна быть выдержка, а, следовательно, можно получать более четкие фотографии при съемке с рук даже в условиях недостаточной освещенности. Кроме того, этот параметр напрямую влияет на размытие в кадре изображения, которое находится не в фокусе.


Однако светосильные объективы, как с фиксированным, так и с переменным фокусным расстоянием, стоят заметно дороже своих собратьев.

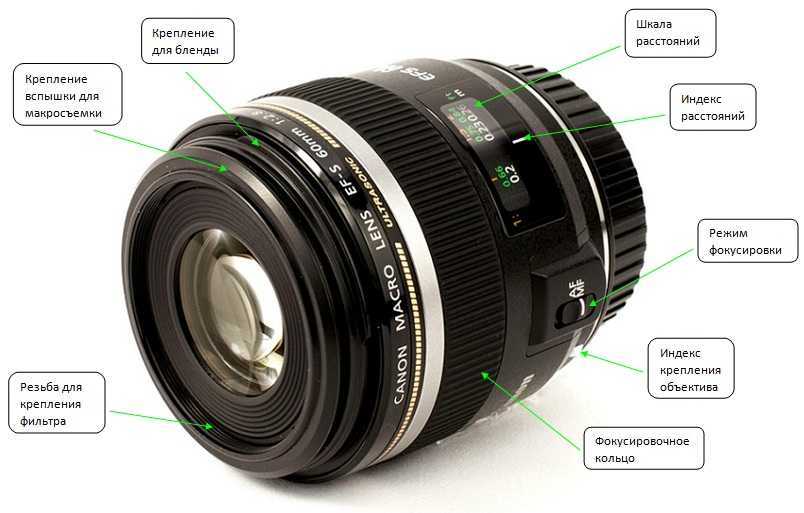

Особенности конструкции

Скорость фокусировки фотокамеры во многом зависит от быстродействия фокусного мотора, который бывает двух типов: ультразвуковой и «отвертка». Первый, наиболее современный, встраивается непосредственно в объектив. Например, в дорогих и качественных моделях используются ультразвуковые волновые двигатели, работающие практически бесшумно и быстро.

Чтобы уменьшить выдержку и, следовательно, смазывание в кадре, многие производители (в частности, Canon, Nikon и пр.) применяют в своих объективах систему стабилизации изображения. Как правило, она реализована путем использования подвижных элементов в конструкции, а это напрямую влияет на стоимость. Аналогом такого способа является система стабилизации изображения на матрице в камере, применяемая, к примеру, во многих моделях фотокамер Olympus или Sony. Подобные методы позволяют сократить выдержку на несколько ступеней, что в определенных ситуациях поможет получить приемлемый результат.

Фото: производителя, @alexanderdinaev

Читайте также:

📹 Объективы в камерах видеонаблюдения и их основные параметры

  1. Новости

Одна из главных частей в камере видеонаблюдения — объектив. Подразделяются они по многим параметрам, один из которых — фокус и можно ли его изменять. Недорогие камеры обычно имеют объектив с фиксированным фокусным расстоянием. Наиболее популярные — на 4мм и 3,6мм (с углом обзора 62 и 72 градуса соответственно применимо к матрице 1/3″). Понятно, что чем при семидесяти двух градусах по горизонтали угол обзора будет маленький, а изображение сильно приближено. При таком условии видно так, как в подзорную трубу, поэтому подобные камеры подходят лишь в том случае, когда нужно что-то зафиксировать и разглядеть издалека. Например, номера автомобилей, въезжающих на стоянку, расположенную на приличном расстоянии от камеры видеонаблюдения. Не стоит забывать, что любая возникшая вибрация (от ветра, например) сильно сказывается на изображении.

Камеры для видеонаблюдения с вариофокальными объективами позволяют единожды вручную выставить необходимое фокусное расстояние. Делается это уже на месте монтажа после ее установки и наведения угла обзора при помощи двух регулировок: грубой для фокуса и точной для резкости.

Есть варианты вариофокальных объективов с автоматической регулировкой резкости. Например, идет наблюдение за автостоянкой с общим планом, как только появляется машина, камера видеонаблюдения обнаруживает движение и приближает изображение автомобиля так, чтобы можно было разглядеть ее номер, потом возвращается в исходное положение. Для этого даже поворотный механизм не нужен, просто наведите ее правильно.

Самые навороченные — камеры, позволяющие управлять фокусом на расстоянии (чаще всего это купольные поворотные). Нужны они чаще для того, чтобы отреагировать на сработавший тревожный датчик. Например, где-то на объекте сработала тревога, камера поворачивается, наводится на место с возникшей чрезвычайной ситуацией и приближает изображение. Такому оборудованию можно задать параметр патрулирования территории: поворачиваться по заданной траектории и расписанию или реагировать на движущийся объект и провожать его. Их используют только в определенных случаях, в большинстве своем на объектах стоят камеры с единожды установленным фокусным расстоянием, следящие каждая за своим участком.

Следующий параметр объектива — диафрагма. Это такие пластинки, похожие на зрачок человеческого глаза. Чаще всего диафрагма автоматически регулирует количество света, попадающего в объектив, чтобы исключить засветку кадра (АРД). Такие камеры видеонаблюдения позволяют перед установкой приблизительно настроить диафрагму вручную (под условия), а потом справляются с этим сами. Есть один нюанс: резкость здесь нужно устанавливать в темноте, потому, что иначе можно получить размытое изображение с наступлением сумерек.

Оборудование АРД не имеющее регулирует яркость автоматическим затвором. Но, диафрагма все же дает более качественную картинку и продлевает жизнь матрицы.


Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Киносъемочные объективы

Киносъемочные объективы для профессионального кино формата S35

Линейка светосильной оптики предназначена для использования в киносъемочной аппаратуре при съемке в формате до Super 35 на 35-мм кинопленку, а также в цифровых камерах, имеющих стандартный байонет PL-mount.

Объективы удовлетворяют самым изысканным современным требованиям профессионалов к техническим и функциональным характеристикам объективов элитного класса.

Оптические характеристики объективов соответствуют уровню ведущих мировых производителей, что подтверждено сравнительными испытаниями, произведенными профессиональными кинооператорами России, Голландии, Канады, США и других стран.

Сочетание высококлассных технических характеристик и доступной цены позволяют операторам при минимальных затратах обеспечить максимальное техническое и эстетическое качество отснятого материала и полностью реализовать свои творческие замыслы.

Дополнительную информацию о новых разработках в области кинооптики, ссылки на сравнительные тесты объективов различных производителей, мнения профессиональных операторов, ролики, снятые нашей оптикой, и другую полезную информацию Вы сможете найти в разделах:


Контактная информация АО «ЛОМО»:

Продажа кинообъективов

Лазарь Залманов


  Узнать о ценах

ОФИЦИАЛЬНЫЕ РЕГИОНАЛЬНЫЕ ПРЕДСТАВИТЕЛЬСТВА

  1. Germany, EU, WORLD

Anton Yarovyi

Stuttgart/Germany


  1. Москва

ООО «ТВА» (TVA)

Контактное лицо: Юрий Решетников

  1. Рязань

ИП Морозова Екатерина Алексеевна

Контактные лица: Екатерина и Павел Морозовы


    Аренда кинообъективов

    Екатерина Финк



    Параметры объективов — Светящийся пейзаж

    Параметры спецификации линз и свойства линз


    — Часть первая —

    Я собираюсь немного побаловать себя здесь и предположить, что вы не можете быть седым старым ветераном-энтузиастом со стопками Camera 35 и Modern Photography в вашем шкафу или подвале, и поэтому вам может понадобиться небольшое объяснение некоторые свойства линз. Для тех, кому эти понятия устарели, мои извинения заранее.

    Известно, что у меня довольно пресыщенный и циничный, а иногда даже (о боже!) саркастический взгляд на «тесты линз». По большей части я чувствую, что они относительно бесполезны. Дело не только в том, что тесты объективов — это подачки к ненадежности, хотя они таковыми и являются. Дело не в том, что большинство из них глупые, вводящие в заблуждение или неправильные, хотя зачастую они таковыми и являются. Дело в том, что часто они просто бесполезны.

    Одна из вещей, которая беспокоит моих слушателей, когда я начинаю разглагольствовать, это мое презрение к однозначным рейтингам.Вы знаете, этот объектив 3,8, этот объектив 4. Встревоженный владелец объектива, ищущий поддержки эго или оправдания покупки, будет доволен, если у него есть объектив 4, и может начать грызть ногти с рассеянным взглядом в его глаз, если его 3,8. Надеюсь, к концу всего этого вы поймете, почему я думаю, что это глупо, и почему я думаю, что вы тоже должны так думать.

    Я не хочу говорить о конструкции объектива как таковой (я, честно говоря, мало в этом разбираюсь. Поговорите с Роном Виснером или Эрвином Путсом).На что я хочу обратить внимание, так это на то, как определяется объектив. Когда большинство экспертов говорят о том, как изготавливаются объективы, они, кажется, начинают с удобного предположения, что проблема в первую очередь (или полностью) техническая, что цель состоит в том, чтобы просто сделать ее как можно лучше, и что у дизайнера есть карты. бланш с точки зрения ресурсов. Такие статьи до отказа нагружены весёлыми техническими разговорами об асферических элементах и ​​о том, как многослойное покрытие побеждает отражения и так далее.

    Все это хорошо, но, как вы уже, наверное, догадались, техническая часть дизайна — это еще не все.

    За прошедшие годы произошел постепенный, скачкообразный сдвиг в бизнес-модели того, как компании создают продукты. Чтобы сильно упростить ситуацию, согласно старым предположениям, инженеры получали идеи для продуктов и создавали их, а бедные осажденные отделы маркетинга затем брали все, что им попадалось, и пытались продать это. В новой парадигме все наоборот: отдел маркетинга определяет, что он хочет продавать, а рабы-инженеры жгут до полуночи масло, пока не придумают то, о чем их просят.

    Я уверен, что можно было бы написать толкование на целую книгу, расширяющее предыдущий абзац (и, возможно, так и было). Но давайте двигаться дальше. Дело в том, что спецификация товара, когда товаром является объектив, начинается не с технической проблемы, а с маркетинговой. Таким образом, главная загадка, с которой сталкиваются инженеры, заключается в том, чтобы справиться с ограничениями, которые могут иметь мало общего с абсолютными упражнениями в проектировании. Лишь в редких случаях проблема маркетинга состоит в том, чтобы сделать что-то более высокого качества, чем у конкурентов.

    Давайте посмотрим на некоторые ограничения:

    ДЕНЬГИ . Это важно. Если бы вы могли положить его на весы, он мог бы перевесить все остальные вместе взятые. Любители обычно имеют в виду установленную иерархию лучших — Leica на первом месте, затем Zeiss, Canon и Nikon делят третье место, затем Pentax и Minolta, и так далее по цепочке. Я получаю возмущенные взгляды, когда говорю, что любой компетентный производитель линз мог бы создать лучший объектив в мире, если бы у него было достаточно денег. Но это так.Вся эта болтовня о том, что «у нас лучшее стекло», «у нас больше всего опыта», «мы используем лучшие компьютеры» и так далее, является маркетинговым позерством. Могут быть оптические потогонные мастерские, у которых просто нет опыта или оборудования, чтобы преуспеть, но поверьте мне, большинство компаний, производящих линзы, могли бы создать лучшую в мире линзу, если бы знали заранее, что могут продать 3000 из них по 5000 долларов каждая.


    Мой увеличительный объектив для 35 мм, Carl Zeiss S-Orthoplanar, снят с производства,
    , но когда он в последний раз появился в каталоге Zeiss, он стоил более 3000 долларов.
    Очевидно, что в связи с резким падением интереса к традиционному оборудованию для фотолабораторий в последние годы
    это не тот продукт, который сегодня был бы жизнеспособным.

    Фактические ограничения по стоимости значительны. Давайте кратко рассмотрим два объектива, появившихся в последние годы: Leica 50mm Elmar-M и Nikon Nikkor-P 45mm f/2.8. Оба являются производными от простой 4-элементной конструкции Tessar (изначально разработанной Zeiss), которой более века. Оба варианта просты в изготовлении.Но при цене 700 долларов Эльмар-М является самым дешевым дальномерным объективом, который предлагает Leica, и (ну, иногда) о нем говорят как о хорошей цене, в то время как за половину этой цены, около 350 долларов, пользователи Nikon ворчат и ворчат о том, насколько дорогой Nikkor- P — это «за то, что вы получаете». Итак, скажите мне, какова, по вашему мнению, цена на рынке за модели типа Tessar с маркировкой Phoenix или Samyang? Думаете, эти компании смогут найти рынок для устройства за 700 долларов? Но если бы вы обратились к Schneider, Elcan, Perkin Elmer или Cosina и спросили, не хотят ли они построить для вас 100 объективов типа Tessar за 200 000 долларов, вы думаете, что не получите объектив, по крайней мере, не хуже любого из представленных на рынке?

    На самом деле, большая часть технических проблем связана с вопросами, которые производители предпочли бы, чтобы вы не слышали от них, например: «Насколько плохо он может работать, прежде чем покупатели начнут ворчать?» Как мало элементов мы можем избежать? Как мало покрытия мы можем избежать? Насколько дешево мы можем их выпускать? Какую прибыль мы можем построить? Что ж, возможно, это не настоящие вопросы, но вы можете быть уверены, что проблемы, стоящие за ними, не далеки от корпоративного сознания.

    Ограничения по размеру, весу и физическому креплению объектива . Размер является основным конструктивным ограничением. В общем, чем крупнее дизайнер может спроектировать объектив, тем легче будет сделать хороший.

    За годы работы

    профессионалы поняли, что им придется нести некоторый вес, если они хотят добиться максимальной производительности. Потребители не так хорошо обучены. Потребителям просто нет дела до больших тяжелых объективов, и они, как правило, не покупают их. Опять же, краткий пример: несколько лет назад компания Contax (Kyocera) заказала у Zeiss зум 35-135 мм.Чтобы поддерживать стандарты, Zeiss поставила линзу размером и весом примерно с бочку из-под раствора, наполненную кирпичами. Великолепный исполнитель, он продается примерно четыре раза в год. (Ладно, я преувеличиваю. Я слаб.) Десять или дюжину лет спустя (я не вникаю… говорил вам, что я был слаб), Contax выпустил изящную маленькую Арию, камеру более или менее отчетливую. предназначен для японских женщин. К тому времени веяния отрасли изменились, поэтому прямое сравнение было бы бессмысленным, но Contax усвоил урок
    : в 28-70 мм, продаваемом вместе с Aria, было много поликарбоната, и, хотя он не был маленьким, он действительно был маленький для Zeiss — намного легче на 11.5 унций чем более старый 35-70 мм, который весит 17,5 унций, не говоря уже о вышеупомянутом 35-135 мм, который весит 34 фунта. (Хорошо, на самом деле 25,5 унций). За прошедшие годы большой оптический и инженерный опыт был направлен на создание объективов «таких же хороших, но меньшего размера».

    Физические ограничения крепления объектива являются еще одним часто негибким ограничением. Точно так же, как длиннофокусные объективы часто ограничены допустимым размером объектива (крайнего) элемента, светосильные объективы часто ограничены размером выходного зрачка (элемент, который вы видите, когда смотрите на заднюю часть объектива).Разработчики Nikon, возможно, захотят сделать светосильный объектив с выходным зрачком в два с половиной дюйма, но проект вряд ли получит одобрение, поскольку байонет Nikon F имеет диаметр один и семь восьмых дюйма. Широкие объективы иногда ограничены величиной заднего фокуса, который необходим или не нужен, а объективы с лепестковым затвором — размером и скоростью объектива и затвора. Почему скорость затвора? Потому что для того, чтобы створка открывалась очень широко в течение очень короткого промежутка времени, требуется более дорогой механизм затвора.В качестве примера можно привести медленную «самую быструю» норму для дальномеров среднего формата, таких как Mamiya 7 и Bronica RF645. Дело не в том, что максимальная диафрагма объектива не может быть больше, дело в том, что лепестковые затворы тоже должны быть такими. Интересно, что это ограничение для дальномеров с лепестковым затвором, поскольку покупатели ожидают, что обычные объективы будут быстрыми, маленькими и недорогими, потому что так обстоит дело с камерами с фокальным затвором. Действительно, было бы разумнее, если бы нормальный объектив для дальномера с листовым затвором был бы самым светосильным и самым дорогим в линейке объективов камеры, а возможно, и не самым легким, но это просто не то, чего ожидают покупатели, и производители таких нишевых камер знают лучше, чем пытаться перевоспитать весь рынок.

    Механическая прочность, технологичность и долговечность . Много лет назад, в дни салата, когда камеры продавались в фотомагазинах, а у производителей камер были представители, и с миром все было в порядке, мой друг посетил демонстрацию, организованную представителем Leica. По словам моего друга, этот человек провел короткую лекцию о механической прочности, во время которой он взял короткий отрезок колючей проволоки и потер о крайнюю часть линзы. Затем он взял объектив в руку, пригнулся и запустил его, как шар для боулинга, по полу, где он прыгал и подпрыгивал, пока не врезался в стену.Он спокойно подошел, взял объектив, вставил его в камеру и сказал: «Готов снимать».

    Это механическая прочность. Старые объективы часто более надежны, чем камеры, на которые они установлены. В соответствии с тенденцией, которая, вероятно, продолжится, Cosina / Voigtländer недавно представила несколько камер, предназначенных исключительно для использования старых объективов. В Bessaflex используются объективы для зеркальных фотокамер с винтовым креплением M42, в Bessa R2C — классические дальномерные объективы Zeiss Contax, а в Bessa R2S — классические дальномерные объективы Nikon.

    Технологичность — еще одна проблема конструкции, которая с годами постепенно улучшалась. Очевидно, что продукт, который может быть изготовлен полуквалифицированным рабочим за 10 часов, будет продаваться по более низкой цене и иметь большую прибыльность, чем аналогичный продукт, для производства которого требуется 20 часов высококвалифицированных рабочих. Частично эта простота изготовления может быть «запроектирована» — например, в случае линзы более толстые края элементов с большей площадью контакта, вероятно, будет легче правильно коллимировать (выравнивать).Объективы с меньшим количеством элементов и движущихся групп, вероятно, также легче изготовить. Сложные формы, отлитые из пластика или магния, может быть легче изготовить, чем ту же форму, выточенную из металлической заготовки. Вы получаете картину.

    В случае с камерами технологичность во многом связана с эффектом масштаба — количеством единиц объектива, которое планируется продать. Производитель мыла с высокоскоростной машиной для упаковывания стоимостью 250 000 долларов, вероятно, будет более рентабельным, чем производитель мыла, у которого тридцать человек в комнате упаковывают мыло вручную, если предположить, что он продает больше.

    Больше в паре…

    Ну, хм. Я замечаю, что это затягивается, и ты, должно быть, устаешь, потому что устал я. И я еще даже не начал освещать тему, которую начал освещать, потому что впереди еще все свойства объективов, которые действительно волнуют фотографов, а не дизайнеров, инженеров и производителей. Это будет продолжаться через две недели. Или, может быть, учитывая мою склонность к прокрастинации, три.

    — Майк Джонстон

    Щелкните здесь, чтобы поддержать SMP с несколькими сентаво.

    Я только что загрузил БОЛЬШЕ новых ссылок на СТРАНИЦУ ССЫЛОК по адресу http://www.37thframe.com!

    См. сайт Майка Джонстона www.37thframe.com. Кроме того, ознакомьтесь с его ежемесячной колонкой в ​​британском журнале Black & White Photography ! (Обычно продается в книжных магазинах Barnes & Noble.)

    Хотите узнать больше? Перейти в архив SMP


    Пожалуйста, поддержите эту колонку, подписавшись на The 37th Frame , печатный информационный бюллетень Майка Джонстона для фотографов.

    Майк Джонстон пишет и издает независимый ежеквартальный журнал, печатаемый чернилами на бумаге, под названием «37-й кадр» для людей, которые действительно увлекаются фотографией. Только что вышла его книга «Фотограф-эмпирик ».

    Вы можете узнать больше о Майке и найти дополнительные статьи, которые он написал для этого сайта, а также Sunday Morning Index .

    Luminous-Landscape — это членский сайт.Наш веб-сайт содержит более 5300 статей практически по всем темам, камерам, объективам и принтерам, которые только можно себе представить. Наша модель членства проста: доллар в месяц (12 долларов США в год). Эти 12 долларов дают вам доступ к большому количеству информации, включая все наши прошлые и будущие видеоуроки по таким темам, как Lightroom, Capture One, печать, управление файлами и десятки интервью и видео о путешествиях.

    Чтобы продолжить чтение с неограниченным доступом, присоединяйтесь сегодня за 12 долларов в год

    • Новые статьи каждые несколько дней
    • Весь оригинальный контент, которого нет больше нигде в Интернете
    • Нет всплывающей рекламы Google Sense — наши рекламодатели связаны с фотографиями
    • Загрузка/потоковая передача видео на любое устройство
    • НОВЫХ видео ежемесячно
    • Лучшие известные фотографы
    • Сообщения от лидеров отрасли
    • Специализированные мастер-классы по фотографии
    • Масштабируемость мобильного устройства
    • Эксклюзивные видеоинтервью
    • Специальные предложения поставщиков для участников
    • Практика Обзоры продуктов
    • БЕСПЛАТНО — Форум пользователей.Один из самых читаемых пользовательских форумов в Интернете
    • Доступ к страницам нашего сообщества «Купить и продать»; только для членов.

    Как прочитать параметры в рецепте на контактные линзы

    Медицинское заключение Анны Сухи, офтальмолога, 25 мая 2021 г.
    Автор: Леони Бауэр

    Любой, кто хочет купить контактные линзы, должен знать параметры.Эти параметры контактных линз можно найти в рецепте , который ваш глазной врач (или окулист) дал вам после проверки зрения.

    Обратите внимание, что данные, предоставленные вашим офтальмологом, не должны быть старше года, так как параметры глаз могут измениться с возрастом. Кроме того, важно знать, что рецепты на контактные линзы и рецепты на очки — это не одно и то же.

    Кривизна (BC)

    Базовая кривизна контактной линзы описывает кривизну линзы в миллиметрах.Это гарантирует, что линза хорошо сидит на глазу. Обычно эти параметры находятся в пределах 8-10 мм.


    Диоптрии/сфера (D/dpt./S/SPH/PWR)

    Сфера относится к преломляющей силе контактной линзы. Единицей измерения сферической оптической силы является диоптрия или D. Как правило, сферическая оптическая сила линзы обозначается знаком плюс (+) для дальнозоркости и знаком минус (-) для миопии.


    Среднее (DIA)

    Среднее значение описывает диаметр (или размер) линзы.Мягкие контактные линзы имеют больший диаметр (от 13,00 до 15,00 мм), чем жесткие контактные линзы (от 9,00 до 10,00 мм).


    Цилиндр (CYL)

    Значение цилиндра требуется для производства контактных линз для коррекции астигматизма. Это отрицательное значение, которое корректирует кривизну роговицы.


    Ось (A/ACH/AXIS/AX)

    Ось нужна при астигматизме как дополнение к цилиндру. Он описывает точное положение кривизны на роговице и дается в диапазоне от 0° до 180°.Обратите внимание, что с точки зрения производителя 0° градусов также записывается как 180°. Число 90 обозначает вертикальное положение глаза, число 180 — горизонтальный меридиан.


    Дополнение (ДОБАВИТЬ)

    ADD – это разница между значением диоптрий для зрения вдаль и значением диоптрии для зрения вблизи. Значения до 1,25 считаются низкими, до 2,00 — средними, а до 3,00 — высокими.


    Как читать рецепт на контактные линзы

    Параметры контактных линз определяются вашим оптиком или офтальмологом с использованием различных тестов и методов измерения. Только имея точный рецепт, вы сможете купить подходящие линзы. Обратите внимание, что все параметры проверяются на точность каждые 6–12 месяцев. Ваше зрение будет меняться на протяжении всей жизни, поэтому подгонка очень важна. Если вы чувствуете, что ваше зрение изменилось, вам следует немедленно проверить параметры контактных линз.

    Разница между рецептами на контактные линзы и рецептами на очки

    Линзы очков

    надеваются примерно на 12 миллиметров перед глазами, а контактные линзы располагаются непосредственно на поверхности глаза.Если вы носите и то, и другое, вам нужно иметь два разных рецепта, чтобы вы могли наслаждаться идеальным зрением, независимо от того, носите ли вы линзы или очки.

    При заказе линз или очков в Интернете будьте осторожны, чтобы не перепутать рецепты. Кроме того, метод измерения для очков и контактных линз немного отличается, так как для рецепта на очки необходимо измерить расстояние между глазами.

    Какая дополнительная информация содержится на упаковке контактных линз?

    В дополнение к основным параметрам ваших глаз, на упаковке ваших контактных линз вы найдете содержание воды, а также кислородопроницаемость.

    Чем суше ваши глаза, тем ниже должно быть содержание воды в контактных линзах. Контактные линзы с высоким содержанием воды вытягивают воду из глаза при длительном ношении, что может вызвать сухость.

    Обратите внимание на правильный материал для вас.

    Гидрогелевые контактные линзы имеют высокое содержание воды, которая быстро испаряется и, таким образом, вытягивает большое количество влаги из слезной пленки. Результат: глаза быстрее высыхают.Если у вас сухость глаз, вам следует выбрать силикон-гидрогелевые линзы, так как они обеспечивают хорошую кислородопроницаемость и требуют на 20% меньше воды.

    Кислородная проницаемость обозначается  »Dk/» . Чем дольше вы хотите носить линзы, тем более кислородопроницаемыми они должны быть. Если значение слишком низкое, чувствительные глаза могут испытывать покраснение, зуд и жжение.

    Не каждая марка контактных линз подходит вам

    Так же, как обувь и одежда, размеры и состав контактных линз могут различаться в зависимости от производителя.Поэтому вам может потребоваться изменить параметры, если вы меняете бренды. Мы настоятельно рекомендуем вам проконсультироваться со своим офтальмологом, когда вы это сделаете.

    Резюме

    г.
    Параметры контактных линз Единица измерения Аббревиатура Дополнительная информация
    Диоптрии диоптрий PWR, D, SPH, дпт от –30.00 до +30.00
    Кривизна мм г. до н.э. с 8.00 до 10.00
    Средний мм ДИА с 13.00 до 15.00
    Цилиндр диоптрий ЦИЛ, ЗИЛ от –0,25 до –10,00, торические контактные линзы
    Ось цилиндра градусов А, ОСЬ, ОСЬ от 0 до 180, торические контактные линзы
    Дополнение диоптрий ДОБАВИТЬ из 1.00–3,00, мультифокальные линзы







    Не пропустите ни одной важной новости.

    Подпишитесь на нашу рассылку!

    Самые продаваемые продукты

    Основы оптики — расчет оптики







    Подходящая оптика может быть рассчитана с помощью простых формул.Однако рассчитанные результаты представляют собой лишь приблизительные значения, так как за основу взята простая система линз. На практике, однако, взаимодействуют 4-7 линз (групп), чтобы сделать изображение максимально безошибочным. Тем не менее, простые расчеты в большинстве случаев достаточно точны, чтобы рассчитать рабочее расстояние с точностью до нескольких миллиметров или сантиметров в зависимости от поля изображения.

    Оптический путь выпуклой линзы



    Наиболее важными параметрами для расчета являются поле изображения, размер сенсора, рабочее расстояние и фокусное расстояние оптики.Однако первые два значения в основном определяются приложением, поэтому необходимо рассчитывать только рабочее расстояние для определенного фокусного расстояния или наоборот.

    Размер изображения y´ — размер сенсора

    Размер изображения определяется сенсором камеры, т.е. в большинстве случаев его не нужно вычислять. Размеры в основном указаны в дюймах, однако это не настоящие значения в дюймах, а эквиваленты исторических трубчатых камер с внешним диаметром стеклянной трубки 1 дюйм.

    1/1″ 9,6 мм × 12,8 мм 16,0 мм (диагональ)
    2/3″ 6,6 мм × 8,8 мм 11,0 мм
    1/1,8″ 5,1 мм × 6,8 мм 8,5 мм
    1/2″ 4,8 мм × 6,4 мм 8,0 мм
    1/3″ 3,6 мм × 4,8 мм 6,0 мм

    y´= y * f´ / (a-f´)



    Размер объекта y — поле объекта

    Размер объекта G обычно является диапазоном обнаружения, который необходимо просматривать с помощью камеры. Это значение также обычно предопределено и известно, в конце концов, это наш тестовый объект с небольшим количеством окружения.

    Онлайн-мастер для «расчета размера объекта» находится в области «Сервис».

    y = y´ * (a / f’ -1)



    Фокусное расстояние f´ — «тип объектива»

    Фокусное расстояние указывается в миллиметрах и представляет собой расстояние между оптическим центром линзы и точкой фокуса. Все лучи света, падающие параллельно, пересекаются в этой точке. Фокусное расстояние оптики зависит от оптической силы линзы.

    Фокусное расстояние f´ практически служит для расчета необходимой линзы и, таким образом, является наиболее важной характеристикой энтоцентрической нормальной линзы.Чем больше значение фокусного расстояния, тем больше его телефото свойства, малые цифры фокусного расстояния представляют собой широкоугольные объективы и объективы типа «рыбий глаз». В целом, объективы с коротким фокусным расстоянием, как правило, имеют более сильную дисторсию, чем оптика с большим фокусным расстоянием, однако в основном они более светоемкие и компактные. Обычно можно рекомендовать работать с большим фокусным расстоянием в случае больших рабочих расстояний.

    Онлайн-мастер для «расчета фокусного расстояния» и других значений находится в области «Сервис».

    f ‘= а / (у / у’ +1)


    Пример:

    Какое фокусное расстояние требуется для захвата поля изображения размером 150 мм при использовании сенсора 1/2 дюйма и рабочего расстояния 300 мм? = 300 / ( 150 / 6,4 +1 ) = 12,3 мм

    Фокусное расстояние f’ равно 12,3 мм. На практике выпускаются и продаются объективы с фокусным расстоянием 12 мм или 12,5 мм. Кроме того, важно убедиться, что объектив соответствует требованиям к качеству сенсора (стандартная оптика, мегапиксельный объектив, оптика с цветокоррекцией и т. д.).) и способен ли объектив отображать весь размер сенсора. Объективы с байонетом C, например, способны экспонировать датчики с максимальным размером 1/2″, 2/3″ или 1″, в зависимости от конструкции. Если максимальный диаметр круга изображения оптики меньше диаметра датчика , на полях появляется сильное затенение изображения (виньетирование)



    Расстояние до объекта а — рабочее расстояние

    Расстояние до объекта относится к расстоянию между объектом (проверяемой частью) и центром групп оптических линз.К сожалению, свободное рабочее расстояние между объектом и передним краем линзы невозможно рассчитать без детального знания конструкции линзы, но чаще всего оно меньше на 2 — 3 сантиметра.

    Онлайн-мастер для «расчета рабочего расстояния» находится в области «Сервис».

    а = f’ * ( у / у’ +1)

    Пример:

    Какое рабочее расстояние требуется для захвата поля объекта размером 100 мм с помощью объектива 16 мм на камере 1/3 дюйма?

    у´ = 4.8 мм
    y = 100 мм
    f’ = 16 мм

    а = 16 мм * (100 мм / 4,8 мм +1)

    а = 350 мм



    Масштаб изображения β

    Обычно для телецентрических измерительных объективов или макрообъективов не указывается фокусное расстояние, которое служило бы для расчета и подбора оптики. Эти типы объективов характеризуются масштабом изображения β (бета). Его можно очень легко рассчитать.

    Онлайн-мастер для «расчета масштаба изображения» находится в области «Сервис».

    ß = у´ / у

    Пример:

    Телецентрическая линза имеет масштаб изображения β = 0,1. В виде дроби это соответствует 1/10. Таким образом, камера с датчиком 1/2 дюйма и размером 6,4 x 4,8 мм служит для захвата объекта размером 64 x 48 мм. проверено.



    Угол раскрытия 2w

    Энтоцентрические линзы имеют фиксированный угол раскрытия. Следовательно, поле зрения объекта может быть увеличено или уменьшено за счет увеличения или уменьшения рабочего расстояния.

    Онлайн-мастер для «угла апертуры» можно найти в области «Сервис».

    2w = 2 * арктангенс ( y´/ 2 * 1/f’ ) (в рад)

    Если угол раскрытия очень большой, обычно следует ожидать сильной дисторсии оптики. Таким образом, для многих приложений рекомендуется использовать объектив с большим фокусным расстоянием и вместо этого увеличивать рабочее расстояние, чтобы минимизировать перспективную (измеренную) ошибку.

    С другой стороны, сверхширокоугольная оптика (линзы типа «рыбий глаз», а также эндоскопы) служат для решения специальных задач контроля.В случае небольших рабочих расстояний таким образом можно контролировать боковую сторону детали, зенковку или отверстие.

    Основные сведения об объективе — выберите подходящий вам объектив

    На рынке так много объективов. Бесконечный, правда. И все же ни один из них не идеален для любой ситуации, для каждого фотографа. Но независимо от того, какой объектив вы используете, это самая важная часть вашей камеры, потому что он рисует ваши фотографии.

    Объектив — самая важная часть любой камеры.Это то, что «рисует» каждую вашу фотографию. Ваш объектив — независимо от его типа — концентрирует свет на записывающей поверхности (чипе или пленке), которая затем делает окончательный снимок.

    В прошлом корпуса фотоаппаратов были просто «коробками для пленки». Так что на самом деле объектив играл самую важную роль (наряду с выбором типа пленки). Сегодня это не совсем так, потому что вы не можете отключить сенсор цифровой камеры. Вот почему корпусам камер уделяется гораздо больше внимания, чем в аналоговую эпоху.

    Не только один

    Долгие годы фотографического опыта подскажут вам, какие объективы и, соответственно, другое оборудование вам подходят лучше всего.

    Это, естественно, будет зависеть от жанра фотографии, в котором вы специализируетесь. Сначала вы можете обойтись одним базовым зум-объективом, прежде чем выбрать другой — обычно более светосильный или один из специальных, которые мы рассмотрим в этой статье.

    На рынке представлено бесчисленное множество объективов. Они поставляются различными производителями и предлагают различные технические параметры.Их наиболее важными параметрами являются фокусное расстояние, светосила объектива и система фокусировки.

    По этим параметрам мы можем разделить объективы на различные группы. Например, объективы с фиксированным и переменным фокусным расстоянием (зум-объективы), стабилизированные и нестабилизированные объективы, широкоугольные и телеобъективы, обычные и различные специализированные объективы для жанра и т. д.

    Крепление: Дом вашего объектива

    У каждого производителя зеркальных и беззеркальных камер есть своя система крепления объектива к корпусу камеры — часто байонетное крепление, иногда резьба и т. д.Из-за этого нельзя, например, поставить объективы Canon на корпус Nikon.

    Другие производители больше сотрудничают друг с другом, поэтому объективы одного из этих производителей можно использовать на камерах сотрудничающих производителей без ограничений. Примером здесь может служить формат микро 4/3, используемый Olympus и Panasonic.

    Некоторые компании на рынке также производят объективы с несколькими типами байонета. (Байонет — это механическая деталь, которая помогает объективу зацепиться за корпус беззеркальной или цифровой зеркальной камеры с байонетным креплением.) Для этих моделей объективов вы можете приобрести именно тот байонет, который вам нужен. Примерами таких объективов являются объективы Sigma, Tamron и Tokina.

    Скорость объектива — ключевой параметр

    Наименьшее доступное число f, самая широкая доступная диафрагма, светосила объектива — вот что означает число после буквы F в названии объектива. Скорость объектива в основном показывает, сколько света проходит через объектив на датчик (или пленку). Скорость объектива влияет, среди прочего, на то, насколько хорошо вы можете сфокусироваться в условиях плохого освещения (сумерки, дождь, низкоконтрастные сцены) и насколько творчески вы можете подойти к глубине резкости.

    Объективы с превосходной светосилой (F2.8, F1.8, F1.4 и т. д.), как правило, дороже, чем их «медленные собратья». Ведь всегда можно уменьшить диафрагму.

    В то время как у владельцев зеркальных и беззеркальных камер есть широкий выбор объективов для разных целей, у владельцев компактов вообще нет выбора. Так что перед тем, как купить компакт, хорошо подумайте о его встроенном объективе, ведь возможности заменить его на другой у вас не будет.

    Не существует универсального объектива с идеальной конструкцией, покрывающего все фокусные расстояния без оптических дефектов.Это было бы похоже на сверхбыстрый спортивный автомобиль повышенной проходимости с большим расходом топлива. Его просто не существует.

    Фиксированные и зум-объективы

    Основное преимущество объективов фиксированной длины заключается в качестве изображения. Эти объективы, как правило, имеют меньше оптических дефектов и более высокую светосилу, чем зум-объективы. Однако они немного менее удобны.

    Вы либо будете больше ходить, либо будете постоянно менять объективы, чтобы поддерживать нужный угол обзора. В некоторых случаях вы можете пропустить кадр, потому что в решающий момент у вас не будет подходящего объектива.Так что на крайний случай фотографы носят с собой несколько корпусов камер, чтобы всегда иметь наготове объективы с разным фокусным расстоянием.

    Есть и другое решение. Это решение — зум-объективы, хотя и у них есть свои недостатки. Одним из них является их светосила, которая зачастую бывает не просто низкой, но еще и нестабильной. (Для более дешевых зумов это практически само собой разумеющееся.) Другим фактором является дополнительный вес, хотя, с другой стороны, один зум-объектив все же легче, чем несколько фиксированных объективов.Некоторые производители выпускают зум-объективы со светосилой, которая остается стабильной на разных фокусных расстояниях. Обычно это скорость F2.8 или F4. Но эти линзы, как правило, также значительно дороже.

    Самый распространенный объектив: Fixed Fifty

    Одним из наиболее широко используемых объективов за всю историю пленочной фотографии является «фикс-полтинник». Он использовался и используется, потому что его угол зрения примерно соответствует человеческому глазу (не считая периферийного зрения).Эти линзы также относительно дешевы, быстры и их легко найти.

    С фиксированным полтинником можно сделать практически любой снимок.
    Canon 50 мм F1.4 на Canon EOS 5D Mark II. Фото: Майо Элиас. Три фотографии, сделанные при слабом освещении УФ-лампами.
    Nikon D80, AF Nikkor 50 мм F1.8D, 1/50 с, F1.8, ISO 1000, фото: Томас Славичек.

    Типы линз

    Широкоугольные объективы

    Объективы, которые могут захватывать более широкую сцену, чем базовый объектив 50 мм (эквивалент полнокадрового), как правило, называют «широкими», «сверхширокими» и т. д.

    Широкоугольные объективы таким образом имеют тенденцию к диапазону от 14 до 35 мм . На рынке вы можете найти широкий выбор широкоугольных объективов — как с фиксированной, так и с переменной длиной.

    Обычно они используются для съемки целых сцен, как при съемке природы, так и при репортаже.

    Один дефект является классическим для этих объективов, это сферическая деформация изображения. Для широкоугольных объективов это чаще всего бочкообразная дисторсия, когда линии края изображения не прямые, а напоминают очертания бочонка (отсюда и название).

    Двенадцатимиллиметровый фиксированный объектив на системе микро 4/3. Эквивалент 24-мм объектива на 35-мм пленке. Фото: Томас Славичек.

    Линзы «рыбий глаз»

    Объективы

    «рыбий глаз» — особый случай среди широкоугольных объективов. Они имеют очень короткое фокусное расстояние (от 8 до 14 мм) и могут снимать сцену под углами до 180 градусов.

    Они производят изображения с очень сильным бочкообразным искажением. Однако в случае объективов типа «рыбий глаз» эта деформация изображения является чисто преднамеренной. Вместо того, чтобы делать коррекцию, как в упомянутых выше широкоугольных объективах, фотографы культивируют ее как преднамеренный эффект.

    Круглый объектив «рыбий глаз» Sigma 4,5 мм F2.8 EX DC HSM на корпусе Nikon D80. Фото: Томас Славичек.

    Портретные объективы

    Для портретной съемки чаще всего используются светосильные фикс-объективы. Их стандартные фокусные расстояния составляют от 50 до 130 мм . Эти длины полностью предотвращают бочкообразную деформацию.

    Ведь никто не хочет, чтобы его портрет был карикатурой. Стандартный способ — использовать объектив 50 мм для портретов всего тела и 85 мм для портретов лица. Эти объективы хороши для съемки с очень низкой глубиной резкости, а это, в свою очередь, позволяет выделить объект на фоне, который в противном случае привлек бы слишком много внимания.

    Портретный объектив с апертурой F1.8 с полностью открытой или лишь слегка закрытой диафрагмой может обеспечить бархатисто-размытый фон, благодаря которому объект «выделяется» из шумного окружения.
    Nikon D300, AF Nikkor 85 мм F1.8D, 1/50 с, F2, ISO 200. Фото: Майо Элиас.

    Телеобъективы

    Объективы с большим фокусным расстоянием используются, когда необходимо сфотографировать объекты, находящиеся далеко.

    Они наиболее популярны для съемки спорта, диких животных, пейзажей крупным планом и других объектов, к которым вы не можете приблизиться по какой-либо причине.Телеобъективы с переменным фокусным расстоянием обычно имеют диапазон от 70 мм на широком конце до 400 мм на длинном конце .

    Если вам нужен объектив с еще большим фокусным расстоянием, приобретите соответствующий фиксированный объектив. Они варьируются вплоть до 1200 мм. Однако они чрезвычайно дороги. По цене всего одного такого объектива можно было легко купить себе новую машину. Светосила телеобъективов обычно находится в диапазоне от F2,8 до F5,6.

    Изображения, получаемые с помощью телеобъектива, имеют некоторые особенности.В отличие от широкоугольных объективов, которые подчеркивают пространство между близкими и удаленными объектами, телеобъективы стирают это пространство. Хотя они позволят вам сфотографировать далекий объект, они также сделают фон объекта очень близким.

    Семья слонов, сфотографированная с фиксированным объективом 400 мм.
    Canon EOS 1D Mark IV, Canon EF 400 мм F5.6L USM, 1/1250 с, F5.6, ISO 200. Фото: Майо Элиас.

    Макрообъективы

    Макрообъективы используются для фотографирования миниатюрных деталей. Эти линзы могут фокусироваться на очень малых расстояниях.Их наиболее важным параметром является коэффициент увеличения. Если, например, вы фотографируете жука размером в один сантиметр, то коэффициент увеличения даст вам размер в сантиметрах изображения жука, которое попадает на ваш датчик (или пленку). Если максимальное увеличение 1:1, то размер жука на сенсоре будет ровно один сантиметр.

    Высокие F-числа, как правило, используются в макросъемке, потому что они имеют маленькую глубину резкости — слишком маленькую — которую необходимо увеличить, чтобы вы могли получить «читаемую» фотографию.

    Объективы

    Pure для макросъемки имеют фиксированное фокусное расстояние от 50 до 150 мм . Эти объективы обладают превосходной детализацией — помимо других преимуществ — поэтому их часто также используют для портретной фотографии.

    Крупный план человеческого глаза, сделанный с помощью макрообъектива.
    Nikon D300, Sigma 150 мм F2,8 EX DG HSM Macro. Фото: Душан «DuPe» Петхо.

    Объективы с наклоном и сдвигом

    Объективы

    Tilt-shift — еще один специализированный тип объективов. Они позволяют наклонять и сдвигать переднюю часть объектива и, таким образом, творчески работать со сценой, которую вы фотографируете.

    Они в основном используются в архитектурной фотографии, где они используются для предотвращения отступа линий (здания, «отклоняющиеся назад») в камере. Но вы также можете использовать их, чтобы оживить обычные фотографии. Например, вы можете переместить фокальную плоскость, чтобы оставить в фокусе только определенную часть фотографии.

    Лабиринт названий линз

    Существует множество производителей объективов, и у каждого из них есть свои обозначения классов объективов… почти все, кроме фокусного расстояния и диафрагмы, у каждого бренда пишется по-разному.Это может сбить с толку начинающих фотографов! Обзор всех аббревиатур выходит за рамки этой статьи.

    Но вот о них несколько слов. Вы увидите такие вещи, как L, ED, EX, IS, VR, APO, USM, HSM и т. д. Эти аббревиатуры определяют конструкцию объектива, качество или аксессуары, такие как мотор фокусировки или стабилизация.

    Например,

    Canon использует букву «L» (с красной полосой по окружности объектива) для своей линейки high-end, в то время как Nikon использует ED (с золотой полосой), а Sigma использует EX (и снова золотую полосу).

    Моторы фокусировки тоже имеют разные обозначения у разных производителей. Canon использует аббревиатуру USM, Nikon использует AF-S, а Sigma HSM.

    Чаще всего стабилизатор изображения представлен под аббревиатурами IS или VR.

    Время покажет

    Если в настоящее время вы обнаруживаете, что фотография развлекает вас все больше и больше, то почти наверняка к тому времени, когда вы усовершенствуете свою технику, через ваши руки пройдет много объективов.

    Но не забывайте об одном: фотографии в основном исходят от фотографа.Хорошее оборудование, такое как хороший объектив, поможет вам получить изображение, которое наилучшим образом соответствует вашим потребностям и намерениям. Эти намерения, однако, полностью в ваших руках, и даже самая качественная камера или лучший объектив не помогут никому найти правильный момент или ракурс, или создать идеальную композицию. Так что полагайтесь на свой объектив, но не вместо себя!

    Параметры для выбора объектива — важные критерии выбора объектива

    ПАРАМЕТРЫ ДЛЯ ВЫБОРА ОБЪЕКТИВА

    Первым шагом любой системы машинного зрения является получение изображения .Получение изображения — это действие по извлечению изображения из источника, обычно аппаратных систем, таких как камеры, датчики и т. д. Это первый и самый важный шаг в последовательности рабочего процесса, поскольку без изображения фактическая обработка невозможна. В системе машинного зрения камеры отвечают за получение информации о свете от сцены и преобразование ее в цифровую информацию, т. е. в пиксели, с использованием датчиков CMOS или CCD-датчиков . Датчик является основой любой системы машинного зрения.Многие ключевые характеристики системы соответствуют датчику изображения камеры.

    Однако свет от источника должен быть надлежащим образом сфокусирован объективом на датчике, чтобы он мог захватывать изображение с максимальной четкостью. Объектив должен обеспечивать соответствующее рабочее расстояние, разрешение изображения и увеличение для вашей системы.

    Ниже приведены некоторые важные параметры, которые следует учитывать при выборе подходящего объектива для вашей системы:

    1.РАБОЧЕЕ РАССТОЯНИЕ

    Рабочее расстояние определяет пространство, в котором должна работать оптическая система системы машинного зрения. Рабочие расстояния обычно увеличиваются, когда объекты большие, если они перемещаются на большие расстояния или если их необходимо удалить от камеры в целях безопасности и защиты окружающей среды. Например, для объекта, который находится в камере сверхвысокого вакуума (СВВ), камеру необходимо будет установить вне камеры и снимать изображения через окно, поскольку большинство камер несовместимы с СВВ.В таком случае минимальное рабочее расстояние – это расстояние от окна до объекта в камере.

    Учет вашего рабочего расстояния важен, потому что с изменением рабочего расстояния меняется и расстояние до изображения. Это, в свою очередь, увеличивает или уменьшает увеличение.

    Связанная статья: Полное руководство по выбору камеры машинного зрения

    Поле обзора — это измерение расстояния, которое определяется как видимая область проверяемого объекта.В приложениях машинного зрения фокусное расстояние объектива и размер сенсора устанавливают фиксированную связь между рабочим расстоянием и полем зрения. Это область осмотра, захваченная тепловизором камеры и заполняющая сенсор камеры. Размер поля зрения и размер тепловизора камеры напрямую влияют на разрешение изображения, которое является одним из важнейших факторов, определяющих точность системы.

    2.РАЗМЕР ДАТЧИКА КАМЕРЫ

    Размер активной области датчика камеры имеет решающее значение для определения поля зрения системы (FOV). При фиксированном основном увеличении, которое обычно определяется визуализирующим объективом, датчики большего размера дают большее поле зрения. Стандартные размеры датчиков: ¼”, 1/3″, ½”, 1/1,8″, 2/3″, 1″ и 1,2″, а также более крупные размеры. Номенклатура этих стандартов восходит к вакуумным лампам Vidicon, используемым для формирователей изображения телевизионного вещания, поэтому важно отметить, что фактические размеры датчиков различаются.

    Одной из проблем, которая потенциально может возникнуть в приложении обработки изображений, является неспособность объектива формирования изображения поддерживать датчики определенных размеров. Если матрица слишком велика для объектива, результирующее изображение может показаться бледным и ухудшаться по краям из-за явления, известного как виньетирование. Этот эффект также называют туннельным эффектом, поскольку края поля становятся темными. Сенсор меньшего размера обычно не приводит к этой проблеме виньетирования.

    Читайте также , ОСНОВЫ КАМЕРЫ В MACHINE VISION

    3.РЕЗОЛЮЦИЯ

    Изображение с высоким разрешением можно получить, только если используется объектив с высоким разрешением. Объектив также должен быть способен точно определять размер пикселя. Разрешение объектива выражается в парах линий на миллиметр и определяет, сколько линий на миллиметре отображается отдельно друг от друга. Чем больше пар линий кажутся дифференцированными, тем лучше разрешающая способность объектива. Наличие объектива с высоким разрешением может быть полезным, поскольку более высокое разрешение сохраняет детали изображения более точно, которые были бы полностью потеряны на изображениях с низким разрешением.

    4. ГЛУБИНА РЕЗКОСТИ

    Предпосылкой надежной и точной проверки в большинстве случаев является четкое изображение. По оси Z только небольшая область в определенных пределах обеспечивает резкое изображение: Глубина резкости — это пространство сцены в глубине, вдали от камеры и оптики, которое выглядит достаточно резким на видеоизображении, генерируемом камерой. Когда объект помещается ближе или дальше, чем установленное расстояние фокусировки объектива, объект размывается, и, следовательно, ухудшаются как разрешение, так и контрастность.Для приложений машинного зрения важно, чтобы все проверяемые элементы находились в пределах этой области глубины резкости для максимальной ясности и точности.

    Связанная статья: КОМПОНЕНТЫ СЪЕМКИ ИЗОБРАЖЕНИЯ

    Выбор подходящего объектива для системы машинного зрения требует экспертного понимания требований приложения и технологических возможностей.

    EyeDock — Клинический справочник по контактным линзам

    С 1992 года мы собрали базу данных почти 500 мягких контактных линз и более 1000 линз GP, все из которых можно легко найти по названию, компании или параметрам.

    Поиск по имени

    Если вы хотите найти объектив по названию, вы можете просто начать вводить его название в поле поиска, расположенное в верхней части почти каждой страницы веб-сайта EyeDock. Это поле автоматически начнет заполняться по мере ввода.

    Он даже найдет множество объективов на основе распространенных орфографических ошибок или сокращений. Например, попробуйте ввести «aofa» для «Acuvue Oasys for Astigmatism» или «Bioinfinity» вместо «Biofinity».

    Поиск компании

    Для поиска по производителю мягких линз, лабораториям GP или по параметрам перейдите к модулям мягких линз или GP, щелкнув параметры меню слева.

    Первое, что вы увидите в этих модулях, это список производителей или лабораторий. Щелкнув имя в левой колонке, в правой колонке появятся все объективы этого производителя.

    При наведении курсора мыши на отдельные линзы появится небольшое всплывающее окно с некоторыми подробностями об линзах. Щелкните линзу, чтобы получить более подробные сведения о ее параметрах.

    Расширенный поиск

    Расширенный поиск имеет два режима: более простой и более сложный. В более простом режиме выполняется поиск по некоторым наиболее часто используемым параметрам, таким как мощность, dk и график замены. Этот поиск возвращает результаты в реальном времени по мере изменения запроса.Второй вариант ищет почти все остальное, включая CT, OZ, наклонные оси, оттенок видимости и т. д.

    Детали объектива

    В подробном представлении объектива будут отображаться следующие параметры для каждого объектива:

    • компания (нажатие на название отобразит дополнительную информацию об этой компании
    • сферические параметры
    • цилиндрические, бифокальные и косметические параметры (если применимо)
    • полимер (плюс дополнительная информация об этом полимере)
    • дК
    • Группа FDA (со всплывающими окнами с определениями для каждой группы FDA)
    • содержание воды
    • центральная толщина, оптическая зона
    • рекомендуемый период замены
    • торическая маркировка
    • оптовая стоимость
    • и более!
    • плюс ссылки на руководства по установке и веб-сайты каждой линзы.

    *Конечно, данные параметров ограничены их доступностью у производителей.

    Zenlens | Продукты | Олден Оптик

    Склеральная линза Zenlens , разработанная совместно с Джейсоном Джедликой, офтальмологом, полностью закрывает роговицу и позволяет подобрать роговицу самых разных форм и размеров с помощью одного набора и философии подбора. Он предлагает вам:

    • Линзы диаметром 16,0 мм и 17,0 мм подходят для широкого диапазона размеров роговицы
    • Вытянутые и сплюснутые формы подходят для различных форм роговицы
    • Smart Curve : измените только те параметры, которые вам нужны, а не те, которые вам не нужны
    • Индивидуальные варианты дизайна для точной настройки оптики и физической подгонки
    • Комплексный диагностический набор из 28 линз для эффективной настройки
    • Представлен в Boston XO Materials с Dk 100; также доступны в Boston XO 2 ® с Dk 141

    На линзы Zenlens можно нанести покрытие Tangible Hydra-PEG , улучшающее смачиваемость линз. Tangible Hydra-PEG повышает способность удерживать воду и смазывающую способность поверхности, а также минимизирует отложения на различных материалах линз.

    Стандартный или индивидуальный, вы получите то, что вам нужно.

    Хотя линзу Zenlens можно настроить практически под любой параметр, подгонка под стандартные параметры должна быть адекватной для подавляющего большинства пациентов. При необходимости также можно заказать торические периферийные изгибы, индивидуальную толщину в центре, профили, контролирующие изгиб, и передние торические Rxs.

    Стандартные параметры

    Целенаправленная установка

    Ключом к мощи Zenlens является возможность сосредоточиться только на изменениях параметров, которые вам необходимо внести. При изменении параметра объектив Zenlens с дизайном Smart Curve автоматически включается, чтобы гарантировать, что все другие атрибуты дизайна останутся неизменными.

    Параметры объективов: Технические характеристики объективов

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    Пролистать наверх
