Проекционные объективы: Проекционные объективы и простой способ их крепления к камере

Таблица характеристик проекционных объективов — Фототехника, объективы, фотосамоделки — ЖЖ

?

Предыдущая запись | Следующая запись

Сделал для своих нужд табличку характеристик советских 16мм и 35мм кинопроекционных объективов(и триплетов для фильмоскопов несколько затесалось). Может, кому ещё пригодится. Основной интерес представляют «тип объектива»(«апланат» — это схема Петцваля с кривым полем изображения, «анастигмат» — обычно «дабл-гаусс», типа всяких «планаров» и «гелиосов»), диаметр оправы и задний отрезок. Каждый объектив может иметь несколько названий — от разработчика(напр. «РО-109»), по «старому» стандарту(«ОКП1-50-1») и по «новому»(16КП-1,2/50»).

Если название объектива в таблице имеет вид ссылки — она ведёт на мой личный опыт общения с ним.

Т.к. табличка большая, она вся под катом.

марка объектива	марка 2	марка 3	Формат кадра	Тип объектива	Фокусное расстояние, мм	Отн. отверстие	Диаметр оправы. мм	Длина объектива мм	Задний отрезок. мм	Светопропускание %	Разреш. способность
Ж-26			35мм	Анастигмат	180	1:2,5	104	145	138,1		125/80
Ж-32			35мм	Анастигмат	90	1:2	62,5	_	60
Ж-53			35мм	Анастигмат	75	1:2	62,5	86	50,82	86	100/80
Ж-54			35мм	Анастигмат	85	1:2	62,5	94	57,28	86	100/80
Ж-55			35мм	Анастигмат	95	1:2	62,5	100	63,43	86	100/80
КО-90М			35мм	Апланат	90	1:1,8	62,5	108	44,87	90	75/40
КО-120М		35КП-1,8/120	35мм	Апланат	120	1:1,8	62,5	150	52,43	90	75/40
КО-140М		35КП-1,8/140	35мм	Апланат	140	1:1,8	62,5	181	65,9	90	80/45
П-4			35мм	Апланат	90—100—110	1:2	62,5	78—88 —95	45—49—56	88	90/35
					120—130-140		82,5	100—110—118	61—66—70
					150—165—180		104	128—135— 150	76—81—90
П-5			35мм	Апланат	90—100—110	1:2	62,5	85—90—98	43—48—54	90	90/35
					120-130—140		62,5	108—115—125	58—63—68		80/45
					150—160—180		104	132—140—158	73—50—87
П-6			35мм	Апланат	90	1:1, 6	62,5	85	42,3	85	90/40
					100—110—120		82,5	95—102,2—117. 5	47,6—53,1—		90/40
					130-140		104	120—128,5	—56,1 63,3—68,4		80/45
	ОКП1-100		35мм	Анастигмат	100	1:1,8	82,5	97	65.6	86	100/55
	ОКП2-65	35КП-1,8/65	35мм	Анастигмат	65	1:1.8	62,5	80	57,13	83	100/55
		35КП-1,8/75	35мм	Анастигмат	75	1:1.8	62,5
	ОКП2-85	35КП-1,8/85	35мм	Анастигмат	85	1:1.8	62,5	85	55,6	86	100/55
	ОКП4-80		35мм	Анастигмат	80	1:1,8	62,5	78,5	44,6	85	100/80
	ОКП4-110	35КП-1,8/110	35мм	Анастигмат	110	1:1,8	82,5	105,6	61,8	86	100/64
	ОКП5-90	35КП-1,8/90	35мм	Анастигмат	90	1:1. 8	82,5	87	50,1	85	100/50
	ОКП5-110		35мм	Анастигмат	110	1:1.6	82,5	110,5	71,91	83	100/80
	ОКП6-100		35мм	Анастигмат	100	1:1.6	82,5	103	64,91	88	100/80
	ОКП7-90		35мм	Анастигмат	90	1:1.6	82,5	97,5	58,63	87	100/55
РО-101			16мм	Апланат	50	1:1,65					100/40
РО-102			16мм	Апланат	35	1:1,65					100/40
РО-103
РО-104			16мм	Апланат	65	1:1,5					100/40
РО-105
РО-106			35мм	Апланат	122	1:2	62,5	145	53. 2	85
РО-107			35мм	Апланат	143	1:2,2	62,5	177	62,1	85	75/45
РО-108			35мм	Апланат	93	1:2	62,5	77	46,6	83	90/40
РО-109	ОКП1-50-1	16КП-1,2/50	16мм	Анастигмат	50	1:1.2	38	81	26,11	82	90/45
РО-110	ОКП1-35-1	16КП-1,2/35	16мм	Анастигмат	35	1:1.2	38	57,5	17,72	82	100/55
РО-111	ОКП1-65-1	16КП-1,4/65	16мм	Анастигмат	65	1:1.4	38	111	34,3	82	90/45
РО-500			35мм	Анастигмат	90	1:2	62,5	93	60,6	81	100/55
РО-501			35мм	Анастигмат	100	1:2	62,5	98	66. 5	82	100/55

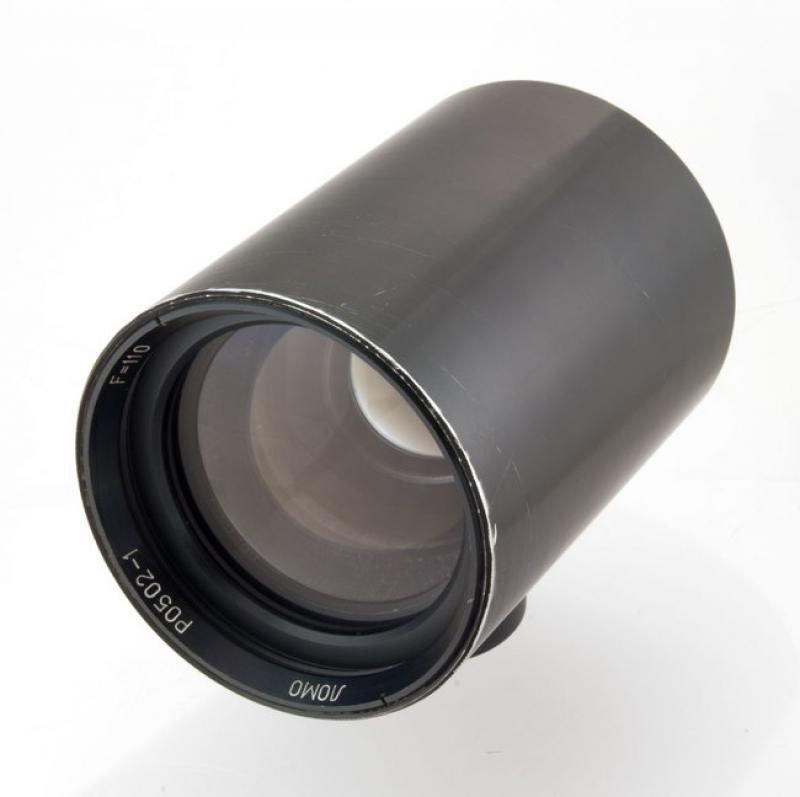

РО-502			35мм	Анастигмат	110	1:2	82,5	113.5	73,9	80	100/55
РО-503			35мм	Анастигмат	120	1:2	82.5	120	80,1	80	100/55
РО-504			35мм	Анастигмат	130	1:2	82.5	140	86,49	82	90/50
РО-505			35мм	Анастигмат	85	1:2	62,5	78	57,2	81	100/50
РО-506			35мм	Анастигмат	80	1:2	62,5	82	54,5	81	100/50
Триплет 2,8/75			35мм	триплет	75	1:2. 8			57,32	85	65/35
Триплет 2,8/80			35мм	триплет	80	1:2.8			62,95	90	55/25
Триплет 2,8/100			35мм	триплет	100	1:2.8			76,28	85	65/35
Триплет 2,8/150			35мм	триплет	150	1:2.8			127,27	85	60/35
ДМ-2			35мм	триплет	80	1:2.8	30	36	64,74		80/40

• crazy_czech : (без темы) [+1]
• kartsev : (без темы) [+3]
• (Анонимно) : (без темы) [+0]
• old_woka : (без темы) [+0]
• varganshik : (без темы) [+2]
• varganshik : (без темы) [+2]
• varganshik : (без темы) [+2]
• (Анонимно) : (без темы) [+2]
• varganshik : (без темы) [+2]
• (Анонимно) : 35КП-1,8/140 [+1]

Разработано LiveJournal. com

Проекционный объектив — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Оптическая схема спектропроектора ПС-18.  [1]

Проекционный объектив ( с фокусным расстоянием 27 мм) дает на экране увеличенное в 20 раз изображение участка спектрограммы, который имеет диаметр 18 мм.  [2]

Проекционный объектив с большим фокусным расстоянием ( / ЗШ — 400 мм; сильные увеличения вследствие невыгодного использования света не рекомендуются) находится над объектом. Последовательное расположение зеркала и проекционного объектива может быть изменено ( фиг.  [3]

Если проекционные объективы 4, 5 отъюстированы по штрихам лимба, то дальнейшую регулировку ведут подвижкой шкалы. Изображение штрихов шкалы совмещают в одну плоскость с индексом, расположенным на экране прибора. Затем повторно регулируют проекционные объективы 4, 5, добиваясь резкого изображения штрихов лимба и штрихов шкалы микрометра.  [4]

Если используемый проекционный объектив соответствует по качеству хорошему фотографическому или реиридукиниопот Си — ективу, как это и должно быть, то изображение на экране практически во всех случаях будет столь же хорошим, как при рассматривании диапозитива через лупу. Это утверждение может оказаться неправильным в случаях использования в проекторе компактной дуговой лампы, изображение которой попадает только на небольшую часть действующего отверстия проекционного объектива.  [5]

Поскольку съемочные и проекционные объективы в голографи-ческих системах должны обладать большим относительным отверстием для обеспечения значительного диапазона ракурсов, они имеют, как правило, более высокие хроматические аберрации и несколько различные фокусные расстояния для различных длин волн света, поэтому составляющие цветного трехмерного изображения ( синяя, зеленая, красная) могут не совпадать друг с другом в про-странсгве. Указанный недостаток смягчается тем, что трехмерное голографическое изображение воспринимается зрителем в узких пучках с малыми угловыми размерами, определяемыми диаметром зрачка глаза.  [6]

Схема оптического метода Свенссона.  [7]

Между проекционным объективом и экраном помещена цилиндрическая линза 5 так, чтобы ее ось была вертикальна.  [8]

Оптическая схема ЛГИ.  [9]

В качестве проекционного объектива, применяемого в ЛГИ, работающем в ультрафиолетовом диапазоне спектра, могут применяться объективы, выпускаемые отечественной промышленностью для ультрафиолетовой микроскопии. На практике для получения рисунка чаще используется контурно-проекционный метод обработки, при котором элементы синтезируются из необходимого числа линий заданной длины. Технические характеристики установки приведены ниже.  [10]

С помощью проекционных объективов 4, 5 изображение штрихов лимба передают на экран. Изображения штрихов лимба и индекса юстируют в одну плоскость без заметного для глаз параллакса.  [11]

Спектр частот в системе, приведенной на.| Приемная часть упрощенного варианта телевизионной системы с одновременным сложением цветов г.  [12]

При помощи проекционных объективов свет с экранов кинескопов проецируется на большой экран, где и происходит одновременное сложение цветов. Этот экран иногда конструктивно удобно выполнять из матового стекла и рассматривать цветное изображение с противоположной от кинескопов стороны.  [13]

К качеству проекционных объективов предъявляются требования, близкие к требованиям, предъявляемым к фотографическим объективам. Для измерительных проекторов должна быть хорошо исправлена дисторсия и астигматизм. Проекционный объектив корригируется для бесконечно удаленного объекта, поскольку расстояние от объектива до экрана значительно превосходит его фокусное расстояние. В проекторах, где объект перемещается в прямоугольных координатах и стол снабжен измерительными устройствами ( микрометрическими парами), оптическая система является только средством визирования, поэтому к объективу можно не предъявлять жестких требований по дисторсии, при условии выполнения всех измерений у центра поля зрения. Масштаб изображений в этом случае также может быть отъюстирован менее точно.  [14]

Точность центрирования фотографических и проекционных объективов проверяют по дифракционному изображению светящейся точки. Объектив укрепляют после коллиматора, в фокальной плоскости которого установлена ярко освещенная станиолевая прокладка с малым отверстием.  [15]

Страницы:      1    2    3    4    5

Индивидуальный проекционный объектив | Дизайн и производственная сборка

Индивидуальный проекционный объектив | Проектирование и сборка производства | Шанхайская оптика

AR

Китай

DEN

EN

FR

GER

ITA

POR

RUS

3 SPA

1. Домашний
2. Оптическая сборка
3. Проекционные линзы

Объективы микроскопа

Проекционные линзы

Линзы «рыбий глаз»

Телецентрические линзы

Линзы для визуализации SWIR

ИК-линзы

Зум-объективы

Расширители лучей

Коллиматорные линзы

Линзы F-тета

Опто-механические модули

Широкоугольные объективы

Мегапиксельные объективы

Объективы с фиксированным фокусным расстоянием

Проекционные линзы от Shanghai Optics

Пожалуйста, свяжитесь с нами, чтобы узнать последние цены на запасные части и готовые спецификации.

Наши предварительно спроектированные линзы дают нашим клиентам возможность выбирать из множества предварительных конструкций в зависимости от того, что лучше всего подходит для их применения. Просто сообщите нам свои требования к применению (размеры, диапазон длин волн, поле зрения и т. д.), и наша команда опытных инженеров оптимизирует наши предварительные проекты в соответствии с вашими потребностями. Это избавит вас от необходимости полностью разрабатывать продукт с нуля и поможет снизить или вовсе исключить плату за проектирование!



Каталог проекционных объективов



Свяжитесь с нами по телефону 732-321-6915 или , чтобы узнать больше о наличии продукта, сроках поставки, ценах и возможностях.

Обзор проекционных линз

Проекционные линзы играют важную роль в современном обществе. В сочетании с проектором эти линзы позволяют людям просматривать двухмерные изображения на экране, увеличивая их и перебрасывая на удаленную поверхность без ущерба для качества изображения.

Применение проекционных линз широко варьируется. Они появляются в местах развлечений, таких как кинотеатры и аттракционы в парках развлечений, а также в учебных заведениях, таких как классы, планетарии, офисные конференц-залы и в учебных симуляциях. Узнайте больше об этих незаменимых проекционных объективах ниже.

Что такое проекционный объектив?

Проекционный объектив — это часть проектора, которая увеличивает изображение и проецирует его на экран. Эти объективы обычно имеют несколько линз и бывают двух основных типов: с зумом и с фиксированным фокусом. Проекционные объективы с переменным фокусным расстоянием имеют несколько фокусных расстояний, что означает, что они могут проецировать четкое изображение на экраны с разных расстояний. Для сравнения, объективы с фиксированным фокусом могут фокусировать изображения на одном фиксированном расстоянии. Проекционные объективы также имеют разное разрешение и глубину резкости для различных проекционных приложений.

Поскольку целью проекционного объектива является проецирование изображения для просмотра, производители объективов и инженеры уделяют особое внимание качеству изображения. Для исправления определенных визуальных искажений и аберраций ваш проекционный объектив может иметь ряд различных конструктивных особенностей. Например, асферическая линза может использоваться для исправления сферической аберрации, любого дефекта, из-за которого разные части изображения фокусируются на разных расстояниях. Проекционные объективы обладают следующими преимуществами:

• Идеальное или высокое разрешение
• Плотная регистрация цвета
• Низкое искажение
• Высокая яркость и равномерность фокусировки
• Пользовательская модификация

Также важно выбрать объектив с правильным фокусным расстоянием и размером апертуры для вашего приложения, так как эти детали могут повлиять на то, где пользователи могут разместить ваш проектор, сохраняя при этом высокое качество изображения.

Подробнее о проекционном объективе
DLP-проектор и конструкция объектива

Как производятся проекционные объективы?

Качество проекционного объектива начинается с качества его изготовления. Как и другие типы оптических линз, проекционный объектив должен очень точно соответствовать набору измерений, чтобы работать должным образом. В Shanghai Optics мы следуем стандартам ISO 9001 и контролируем качество на каждом этапе производственного процесса, в том числе:

• Выберите оптический материал: повторяющийся процесс нагрева и охлаждения для обеспечения прочности и однородности. Вы можете использовать разные смеси стекла в зависимости от уникальных требований вашего проекционного приложения.
• Формование элементов линз:  Оптическое стекло либо отливается в линзы, либо вырезается с помощью алмазной токарной обработки. После того, как грубая форма линзы достигнута, линзы шлифуются и полируются в соответствии с точными требованиями заказчика по размеру, кривизне, шероховатости и другим параметрам. ТАК. использует высокоскоростные полировщики, которые позволяют производить высококачественные линзы в 10 раз быстрее, чем при использовании традиционных методов полировки линз.
• Проверка работоспособности:  Наконец, готовый объектив проектора собирается и проверяется на работоспособность с использованием современного метрологического оборудования. (Мастер визуализации TriOptics).

Мы можем изготовить готовые проекционные линзы и проекционные линзы по индивидуальному заказу. Вы можете выбрать последний вариант, если вам нужно индивидуальное разрешение, регистрация, фокусное расстояние или размер диафрагмы для вашего конкретного проекционного объектива. Вы также можете запросить консультацию по изготовлению нестандартных проекционных объективов или инженерные услуги, если вам нужно решить конкретную задачу, связанную с применением проекционных объективов.

Конструкция объектива:

Таблица MTF:

Цифровой объектив обратной проекции Примеры характеристик:

Фокусное расстояние	12,5 мм
Максимальное отверстие	F/2,5
Формат имидж-сканера	0,7″ 1280X720
Трансмиссия	85%
Угол поля зрения	72°
Круг для тепловизора	18 мм
Искажение	0,50%
Относительное освещение	70%
Зона проецирования	0,7 м ~ 1,4 м
Боковой цвет	<1/3 пикселя

Индивидуальные проекционные линзы

Компания Shanghai Optics имеет более чем 55-летний опыт производства нестандартных проекционных линз для известных производителей проекторов в Азии, Северной Америке и Европе. Если вам нужно настроить готовый объектив или разработать уникальный дизайн проекционного объектива, мы можем изготовить высококачественные проекционные объективы по конкурентоспособным ценам.

Запросите бесплатное предложение у S.O. онлайн или свяжитесь с представителем, чтобы узнать больше о наших возможностях.
