Объективы южнокорейских фотоаппаратов Samsung весьма надёжны, как и вся их техника. Впрочем, при поломке многие сталкиваются с затруднениями в поиске хорошего ремонтного сервиса. Ввиду того, что фототехника «Самсунг» слабее распространена на российском рынке, чем многие другие марки, не так легко найти мастера, умеющего обращаться с данной маркой и знающего все нюансы этих объективов. Поэтому, если понадобится ремонт объектива Samsung, в Москве рекомендуем обращаться к нам в «Фотоблик». Жители других городов также могут воспользоваться нашими услугами удаленно, прислав технику посылкой.

Наиболее востребованный ремонт объективов «Самсунг»

Сразу отметим, что каких-то экзотических, свойственных только «Самсунгам» поломок нашим мастерам наблюдать не приходилось. Стандартный набор проблем устраняется небольшим ремонтом и установкой новых оригинальных запчастей.

Наиболее частые поломки фотообъективов «Самсунг»:

повреждение передних линз;
деформация тубусов;

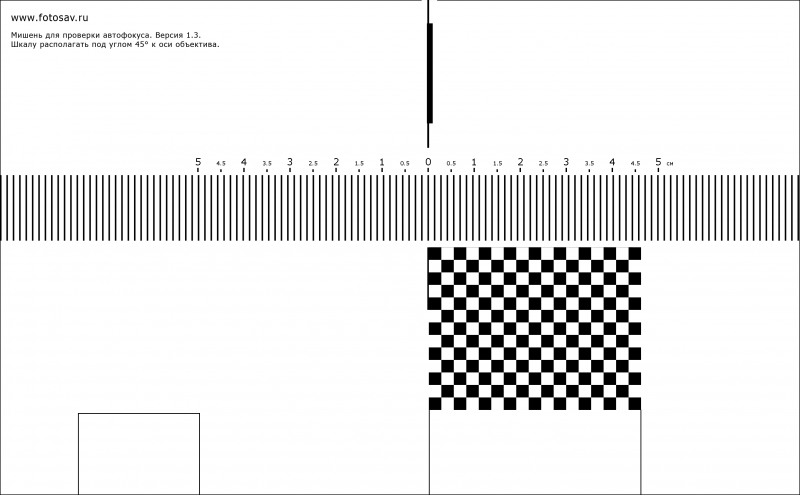

front-фокус;
back-фокус;
прочие проблемы с фокусировкой;
не открывается диафрагма;
повреждение шлейфа диафрагмы;
получаются затемнённые или засвеченные фотографии;
поломка байонета;
заедание объектива;
заедание или свободное проворачивание зума;
повреждение шлейфа объектива;
поломка электроники.

В самой полной мере эти проблемы проявляются после падения, удара, попадания влаги или пыли. Последствия падения или удара проявляются быстрее чем после попадания влаги. Это вполне логично: трещина линзы или расколотый байонет заметнее, чем ржавчина на внутренних деталях объектива. Настоятельно советуем не ждать, а обращаться в сервис сразу, как только появляется подозрение, что внутрь попала влага.

Когда необходима юстировка объектива Samsung

Если вкратце, юстировка необходима, когда составные части объектива начали «расходиться», а между ними стали увеличиваться зазоры. Опять же, рекомендуем не ждать, когда всё это скажется на качестве съёмки, а обращаться за юстировкой сразу, как только объектив потерял былую прочность соединений.

Причины, по которым фотообъективам Samsung нужна юстировка:

нарушение фокусировки;
смещение составных деталей объектива;
новые, непредусмотренные конструктивно зазоры между деталями;
падения, удары, намокание, попадание пыли;
сборка после полной разборки.

По поводу сборки уточним, что, если для ремонта какого-либо механизма объектива потребовалась его полная разборка, то после сборки юстировка выполняется в обязательном порядке. Не пытайтесь разбирать, собирать и юстировать ваш Samsung сами. Для этого нужно профессиональное оборудование, которым располагает наш центр. Обращайтесь при первых неладах с фокусировкой, мелкий ремонт стоит дешевле, чем последствия отложенного визита в мастерскую.

методов активного выравнивания улучшают центрирование объектива | Особенности | Декабрь 2014 г.

Трей Тернер, Мэтт ЛаШапель и Роджер Киршнер, REO Inc.

Оптимизированный процесс активного оптического выравнивания обеспечивает точное и рентабельное производство прецизионных линз в сборе.

Инженер-оптик сталкивается со многими проблемами при назначении допусков для прецизионных сборок линз. Начав с функциональных требований к оптической центровке, инженер должен определить механические допуски для различных компонентов объектива и корпуса, чтобы обеспечить соответствие требованиям с минимальными затратами. Чтобы избежать чрезмерного определения таких допусков, полезно понимать процессы юстировки и сборки, которые могут обеспечить различные уровни точности в результирующем оптическом центрировании. Уровень центрирования узла линзы должен подсказать инженеру-оптомеханику наиболее подходящую технику сборки.

Методы активной оптической сборки достигают уровня центрирования, недостижимого при использовании методов механического выравнивания. Центрирование объектива также может быть менее затратным при использовании активных процедур оптического выравнивания.

Рис. 1. Механическая центровка .

Механическая юстировка

Самый распространенный и простой способ установки объектива — это метод механического юстировки. Ячейка линзы и сама линза изготавливаются с относительно жесткими допусками по диаметру. Зазор между стенкой ячейки корпуса и наружным диаметром линзы рассчитан на минимальный зазор. Затем линза обычно центрируется внутри корпуса с тремя прокладками одинаковой толщины, вставленными между стенкой ячейки и линзой. Наносится клей, и как только клей схватывается, прокладки обычно снимаются со сборки.

В качестве альтернативы линзу можно зафиксировать с помощью крепежных деталей, таких как стопорные кольца. Метод механического выравнивания основан на допусках, присущих оптике и механике, включая прокладки и процесс центрирования, для выполнения этой техники сборки.

При попытке получить сборку с жесткими допусками этот метод обычно использует механику и оптику, которые сложнее или дороже изготовить. Чем жестче требуемая центровка, тем жестче должны быть производственные допуски для отверстия ячейки, поверхности крепления линзы, а также центрирования и внешнего диаметра линзы. Это может затруднить вставку линзы в ячейку и размещение прокладок. Для многоэлементных сборок с несколькими линзами одинакового диаметра как вставка линзы в оправу ячейки, так и размещение прокладок вокруг линзы становятся нетривиальными проблемами. При некоторых обстоятельствах линза может прикрепляться к стенкам ячейки, а не к поверхности крепления линзы.

Рис. 2. Техник по сборке выполняет окончательную склейку активной сборки с оптической ориентацией.

Для достижения точного центрирования оптической оси относительно внешнего диаметра корпуса стандартный механический метод основан на выравнивании двух поверхностей линзы по оптической оси, оптической оси по внешнему диаметру линзы, внутренней части механического корпуса. допуск диаметра и внешний диаметр к центрированию внутреннего диаметра. Способность техника-сборщика успешно перемещать объектив вниз по оправе к поверхности крепления объектива, центрировать объектив и точно приклеивать, сохраняя выравнивание, также может повлиять на стоимость и производительность сборки.

Оптическое выравнивание

Оптический метод выравнивания использует то, как объектив фактически работает по отношению к механическому креплению ячейки линзы, что и требуется инженеру от объектива в сборе. Процесс выравнивания, который компенсирует ошибки, возникающие при изготовлении компонентов, очень полезен. Этот метод выравнивания называется «активным», потому что техник или инженер по сборке фактически использует оптический возврат линзы, чтобы установить ее в конечное положение.

Рис. 3. Технический специалист настраивает активную оптическую настройку с помощью имеющегося в продаже оборудования.

Регулируя положение линзы на монтажной поверхности, можно точно настроить оптическую ось относительно механической оси ячейки. В отличие от метода механического выравнивания, активный оптический метод требует меньшего соблюдения определенных атрибутов компонентов с очень жесткими допусками.

Рис. 4. Показана пользовательская установка REO с программным обеспечением, используемым для выполнения активного выравнивания оптической сборки.

Ни активный оптический, ни механический методы выравнивания не могут полностью исправить смещение двух поверхностей оптического элемента относительно оптической оси. Для механического метода смещение изображения, вызванное смещением оптической поверхности, является фиксированным и не может быть сведено к минимуму. Тем не менее, использование активной оптической техники позволяет выполнять «составное» выравнивание, которое иногда можно настроить, компенсируя некоторые присущие отдельным поверхностям ошибки смещения.

Рис. 5. Ошибка центрирования элемента линзы в миллиметрах в сравнении с нормализованной стоимостью: сравнение активного оптического выравнивания ( синий ) с механическим выравниванием ( красный ) для простой плосковыпуклой линзы в сборе.

Сравнение стоимости

Для сравнения этих двух методов сборки мы применили калькулятор стоимости, используемый для производства оптики и сборок в РЭО. Для этой оценки мы выбрали простую плосковыпуклую линзу BK-7 диаметром 1 дюйм с линзой 2 дюйма. фокусное расстояние, неравномерность волны 1/10 и качество поверхности 10-5. Крепление объектива осталось очень простым. Два метода сборки были оценены для широкого диапазона допусков, от относительно свободного центрирования 0,26 мм до довольно жесткого центрирования 0,0025 мм.

Четыре основных статьи расходов: оптика, механический корпус, сборка и метрология. Они были объединены для диапазона допусков центрирования сборки. На рис. 5 показаны совокупные затраты в диапазоне допусков центрирования для метода механического выравнивания (красная линия) и метода активного оптического выравнивания (синяя линия).

Как и ожидалось, при более слабых допусках центрирования, с центрированием более 0,1 мм, механический метод менее затратен. Однако для более жестких допусков, ниже 0,075 мм центрирования, разница в стоимости между двумя методами исчезает, и метод активного оптического выравнивания на самом деле дешевле, чем механический метод. Фактически, за пределами определенного уровня допуска центрирования (0,025 мм) фактически невозможно изготовить сборку механическими методами.

На рис. 5 приведены нормированные затраты двух методов сборки простой линзы в зависимости от допуска центрирования. Допуск центрирования от 0,275 мм до менее 0,025 мм находится на оси X, а ось Y показывает нормированные затраты. Точка пересечения, где пересекаются красная и синяя линии, — это место, где затраты двух методов сборки равны. Слева от этого кроссовера сборка с активным оптическим выравниванием дешевле в производстве. Справа механический способ сборки более экономичен.

Для допусков на центрирование справа от точки пересечения допуски компонентов достаточно невелики, чтобы быть значительно ниже дополнительных затрат на активное оптическое выравнивание. Для сборки, требующей затяжки более 0,075 мм, стоимость компонентов системы с механической центровкой превосходит дополнительные затраты на оптическую центровку, и система с оптической центровкой становится более доступной.

Аналогичный анализ многоэлементных объективов показывает, что это пересечение затрат на метод юстировки на самом деле увеличивается. Увеличение сложности и стоимости обслуживания нескольких поверхностей для нескольких установок приводит к увеличению затрат на механическое выравнивание, увеличение затрат на механику и увеличение стоимости оптических компонентов.

На общие расходы на сборку объектива влияет ряд факторов, включая стоимость компонентов объектива, стоимость механического корпуса, стоимость метрологии и стоимость сборки. Когда необходимы более жесткие допуски на центрирование, активная центровка с учетом общих затрат на сборку является ключом к рентабельному решению.

Познакомьтесь с авторами

Трей Тернер — технический директор REO Inc. в Боулдере, Колорадо; электронная почта: [email protected] Мэтт Лашапель — инженер по сборке; электронная почта: [email protected] Роджер Киршнер — менеджер по развитию бизнеса; электронная почта: [электронная почта защищена]

Photonics Spectra
декабрь 2014 г.

изучить связанное содержимое

Должна ли линза активно выравниваться?

По мере того, как современные устройства становятся все меньше и сложнее, необходимость просмотра деталей до микрона становится все более необходимой в производственных условиях.

Для этого многие производители используют машинное зрение с линзами высокого разрешения. В зависимости от применения эти объективы обеспечивают большее увеличение, более высокое разрешение и, в некоторых случаях, функцию автоматической фокусировки. Эти улучшенные характеристики требуют большей сложности линз и необходимости более жестких допусков при их производстве.

Чтобы линза работала так, как задумано, каждый из компонентов должен быть изготовлен в соответствии со строгими стандартами, и при сборке положение каждого из них имеет решающее значение для обеспечения надлежащего функционирования.

Чтобы лучше понять, как посадка может повлиять на функциональность, давайте рассмотрим базовую линзу, которая содержит корпус, прокладки и два или более стеклянных элемента. Чтобы этот объектив работал оптимально, элементы должны быть выровнены относительно их оптической оси и параллельны. Изменение размеров компонентов может привести к неправильной подгонке, что приведет к смещению.

Пример 1
Конструкция без изменения размеров

Представляет собой базовую линзу, состоящую из корпуса, прокладок и двух элементов. Если бы можно было производить компоненты без изменений, они соответствовали бы дизайну.

Пример 2
Несоосность из-за неправильной посадки

Несмотря на преувеличение, на этом рисунке показано, как пространство между элементами и корпусом элементов может быть в неправильном положении или даже наклонено. Потеря качества изображения не всегда может быть обнаружена.

Для многих низкокачественных линз массового производства производственный процесс зависит от Пассивного выравнивания или способности компонентов подходить друг к другу в зависимости от их конструкции. Предполагая, что элементы изготовлены по спецификации, они собираются без возможности внесения корректировок. Небольшие отклонения в размерах компонента повлияют на посадку, вызовут смещение и могут привести к проблемам с фокусировкой, искажениям или другим аномалиям.

Поскольку нет возможности регулировать компоненты во время сборки, готовые линзы потребуют испытаний, чтобы определить, работают ли они в пределах допусков. Те, которые выходят из строя, отбраковываются, что приводит к потерям и увеличению стоимости бракованного продукта. Производители некачественных линз, скорее всего, будут терпеть большее разнообразие, чтобы сохранить рентабельность.

Активное выравнивание позволяет получить превосходные линзы

Активное выравнивание описывает процесс, с помощью которого элементы линзы могут быть отрегулированы для надлежащего выравнивания в процессе сборки. Некоторые объективы, в зависимости от их функциональности, могут иметь дюжину и более элементов, каждый из которых может поставить под угрозу функциональность объектива. Вот почему Active Alignment играет такую важную роль в производстве превосходных линз.

Несмотря на то, что существуют различные методы активного выравнивания объектива, оно выполняется на основе фактических размеров объектива.
