Ракетами «Оникс» в ходе спецоперации России на Украине уничтожены ангары с беспилотными летательными аппаратами Bayraktar TB2, а также ракетным вооружением и боеприпасами, поступившими из США и европейских стран. Об этом сообщил официальный представитель Минобороны РФ генерал-майор Игорь Конашенков. Ракету несут надводные и подводные корабли, а также подвижный береговой ракетный комплекс «Бастион». Эксперты отмечают, что успешное поражение наземных целей подтверждает высокую эффективность «Ониксов».

В ходе спецоперации на Украине ВС РФ нанесли удары высокоточными ракетами «Оникс» по логистическому центру в районе Одессы и уничтожили ангары с беспилотниками Bayraktar TB2, а также ракетным вооружением и боеприпасами, поступившими из США и стран Европы. Об этом заявил официальный представитель российского оборонного ведомства генерал-майор Игорь Конашенков.

«Высокоточными ракетами «Оникс» в районе Одессы нанесён удар по логистическому центру на военном аэродроме, через который осуществлялась доставка иностранного вооружения. Уничтожены ангары с БЛА Bayraktar TB2, а также ракетным вооружением и боеприпасами, поступившими из США и европейских стран», — сказал Конашенков.

Минобороны РФ также опубликовало видео, на котором ракеты запускаются с берегового комплекса «Бастион».

Ранее российские военные уже наносили успешные удары по наземным целям на Украине с помощью ракет «Оникс», запускаемых этим комплексом.

Береговой удар

«Бастион» — береговой ракетный комплекс, предназначенный для уничтожения целей на дальности до 300 км. Его разработчиком является АО «Военно-промышленная корпорация «НПО машиностроения».

В номенклатуру целей «Бастиона» входят корабли ударных групп, морские конвои, десантные силы, катера, одиночные корабли, надводные стационарные и наземные цели. Существует два варианта этого комплекса — передвижной «Бастион-П» и стационарный «Бастион-С».

Также по теме

«Аналогов в мире нет и ещё долго не будет»: в России успешно испытали межконтинентальную баллистическую ракету «Сармат»

Президент Владимир Путин поздравил российских военных с успешным испытательным пуском новейшей межконтинентальной баллистической. ..

Впервые российские военные применили «Бастион» против сухопутных целей в 2016 году в Сирии для удара по складу вооружения и военной техники террористов.

Для поражения целей эти комплексы применяют сверхзвуковые крылатые противокорабельные ракеты 3М55 «Оникс».

Разработка этих ракет началась в СССР в 1981 году — военно-политическое руководство страны поставило перед советскими инженерами задачу превзойти американские противокорабельные ракеты семейства Harpoon («Гарпун». — RT).

В 1987 году были проведены бросковые испытания прототипа отечественного боеприпаса, а в 1991-м — наземные. Как было и с целым рядом других образцов вооружения и военной техники, работа над которыми велась в 1990-х годах, разработка «Оникса» шла спорадически и с длительными перерывами из-за тяжёлого экономического положения предприятий ОПК постсоветской России.

«НПО машиностроения» тогда ориентировалось на потребности зарубежных заказчиков, ключевым из которых стала Индия. Созданное в 1998 году совместное российско-индийское предприятие BrahMos Aerospace Pvt.

Ltd наладило выпуск варианта противокорабельных ракет «Оникс» PJ-10 BrahMos и их авиационных версий BrahMos-A.

После возобновления работ и успешного проведения государственных испытаний ракета 3М55 «Оникс» в 2002 году была принята на вооружение Военно-морского флота.

«Оникс» является тяжёлой крылатой ракетой со стартовой массой 3 т и массой боевой части 200 кг. Дальность полёта ракеты по смешанной траектории составляет до 120 км, по комбинированной — до 300 км. На маршевом участке ракета может подниматься на высоту до 14 км, а на конечном участке траектории опускаться до высоты в 10—15 м.

• Береговой комплекс «Бастион»
• РИА Новости
• © Михаил Голенков

Главной особенностью ракет «Оникс» является метод запуска и разгона. После старта включается твердотопливный разгонный блок, установленный по типу матрёшки в камере сгорания маршевого двигателя.

Этот блок за несколько секунд разгоняет ракету до сверхзвуковой скорости, после чего отключается и выбрасывается из маршевого двигателя потоком воздуха. После этого ракета «Оникс» на прямоточном жидкостном воздушно-реактивном двигателе продолжает идти к цели со скоростью в 2,5 Маха.

Ракета «Оникс» оснащена автономной инерциальной системой управления с системой навигации и радиолокационной головкой самонаведения. Система наведения ракеты на цель — комбинированная: на маршевом участке траектории применяется инерциальная система, а на заключительной фазе полёта активируется активная радиолокационная система самонаведения.

Превосходя Harpoon

Ракеты 3М55 «Оникс» не остались незамеченными военно-экспертным сообществом Запада. Американский военно-политический журнал The National Interest выпустил несколько материалов, посвящённых этому оружию и комплексам «Бастион».

Например, в материале под названием «Почему российские противокорабельные ракеты, запускаемые с подвижных береговых комплексов «Бастион-П», могут представлять поистине большую угрозу» авторы The National Interest отмечали преимущества комбинированной системы наведения на цель, которой оснащаются «Ониксы». В американском экспертном сообществе эти ракеты известны под номенклатурным обозначением П-800.

• Публикация «Почему российские противокорабельные ракеты, запускаемые с подвижных береговых комплексов «Бастион-П», могут представлять поистине большую угрозу» на сайте The National Interest
• © The National Interest

«Корабли — это движущиеся цели, поэтому на конечном участке П-800 пикирует вниз и активирует моноимпульсную радиолокационную головку самонаведения (ГСН) с углом поиска цели ±45 градусов. ГСН может работать в двух режимах: пассивном — противолокационная ГСН, предназначенная для наведения на «излучающие» цели, у которых включён свой собственный активный радар; и активном — радиолокационная ГСН с псевдослучайной перестройкой рабочей частоты (ППРЧ), которая, как утверждается, может также идентифицировать неподвижные наземные цели. ГСН позиционируется как устойчивая к ложным целям и радиолокационным помехам», — поясняет издание.

The National Interest отмечает, что из-за высокой скорости полёта «Оникс» очень сложно сбить на конечном участке, а её боеголовка может нанести сокрушительный урон даже крупному военному кораблю.

«Очень удачный проект»

В беседе с RT военный эксперт Виктор Литовкин высоко оценил эффективность и боевые характеристики ракет «Оникс».

Также по теме

Универсальное оружие: что известно о возможностях гиперзвуковой ракеты «Циркон»

Гиперзвуковую ракету «Циркон» невозможно обнаружить существующими средствами ПВО из-за её высокой скорости и применении технологий…

«Это отличная противокорабельная сверхзвуковая ракета, которая состоит на вооружении комплекса «Бастион», а также почти всех современных малых ракетных кораблей, корветов и фрегатов, оснащённых вертикальной пусковой установкой УКСК 3С14. Это очень удачный проект», — подчеркнул эксперт.

Виктор Литовкин напомнил, что эти ракеты также входят в арсенал атомной подлодки проекта 885 «Северодвинск», а в перспективе будут ставиться на вооружение российских крейсеров и субмарин модернизированного проекта 885М.

Собеседник RT отметил, что стрельба по наземным целям гораздо сложнее из-за низкой контрастности цели, в отличие от высокой заметности боевого корабля на фоне воды. Успешное поражение наземных целей противокорабельными ракетами говорит об их чрезвычайной эффективности, добавил Виктор Литовкин.

«Успешные удары «Ониксами» по наземным объектам говорят о том, что у нас оружие очень высокого качества, способное выполнять поставленные задачи», — подчеркнул эксперт.

В свою очередь, директор Музея войск ПВО, военный эксперт Юрий Кнутов в комментарии RT отметил, что ракеты «Оникс» значительно превосходят по своей эффективности американские Harpoon, в противовес которым они когда-то разрабатывались.

«Оникс на голову превосходит американские Harpoon — более старые ракеты, которые имеют только противокорабельный вариант применения. «Оникс» же может использоваться в качестве средства поражения наземных целей. На мой взгляд, его успешное применение на Украине говорит о его значительно лучших боевых характеристиках», — отметил собеседник RT.

Ещё в ходе активной фазы операции в Сирии их использовали для нанесения ударов по наземным целям, где они показали высокую эффективность и точность, напомнил Юрий Кнутов.

«С того времени их активно применяют для ударов по наиболее важным объектам на земле. Уничтожение беспилотников Bayraktar TB2, а также различного иностранного вооружения и боеприпасов — достаточно важная операция, которая снизит деятельность беспилотников в ходе конфликта. ВС РФ избрали очень правильную тактику уничтожения военной инфраструктуры. Этот удар приведёт к тому, что наш флот будет чувствовать себя более безопасно и уверенно у берегов Одессы», — заключил военный эксперт.

Комплекс П-800 / 3К55 Оникс / Яхонт — SS-N-26 STROBILE

ДАННЫЕ НА 2013 г. (стандартное пополнение)
Комплекс П-800 / 3К55 «Оникс», ракета 3М55 / К-310 «Оникс» — SS-NX-26 / SS-N-26 STROBILE
Комплекс 3К55Э «Яхонт», ракета 3М55Э «Яхонт» — SS-N-26 STROBILE

Комплекс 3К55Э «Яшма» (экспортный вариант для ПЛ)
Комплекс «Яхонт-А» (авиационный)



Противокорабельная крылатая ракета / унифицированная противокорабельная крылатая ракета. Постановление СМ СССР о начале работ по разработке ракеты принято 05.06.1981 г. Эскизный проект разработан и принят НПО «Машиностроение» (ОКБ-52 В.Н.Челомея) 10.03.1982 г. Генеральный конструктор — Г.А.Ефремов, главный конструктор — В.А.Модестов (источник). С 1991 г. группу разработчиков ракеты возглавил главный конструктор направления Вадим Меркулов (источник). В 2011 г. организована группа ведущих конструкторов по теме 3М55 (с Сергеем Бунаковым, Денисом Витушкиным, Юрием Воротынцевым и Алексеем Найденовым).

Испытания ПКР предполагалось начать в 1987 г., но в 1987 г. провден лишь бросковый пуск ракеты 3М55 с МРК «Накат» пр.1234.7, после чего МРК принят на вооружение. В 1991 г. выпущена техническая документация, освоено производство, проведены наземные испытания ракет. В период с 1992 по 1998 г.г. вероятно проводились испытания подводного варианта ПКР «Оникс» на ПЛАРК К-452 пр.06704 (модернизированная ПЛАРК пр.670М), но по состоянию на 2000 г. испытания не завершены и ракета не принята на вооружение.  В надводном варианте испытания проводились на МРК «Накат» пр.1234.7 (см.ниже), в 1996 г. комплекс принят в опытную эксплуатацию ВМФ России. В феврале 1998 г. подписано соглашение с Индией на совместное создание ракетного комплекса BrahMos.

После длительных перерывов, государственные испытания на МРК «Накат» пр.1234.7 завершены к концу 2002 г. и Постановлением правительства России от 23.09.2002 г. ПКР 3М55 «Оникс» была принята на вооружение ВМФ. Производство ракет ведется на ПО «Стрела» (г.Оренбург) c 1999 г. (источник). Отличается от других разработок ОКБ-52 выполнением принципа «выстрелил и забыл», «lo-hi-lo» профилем полета и универсальностью применения с любых стартовых платформ (вода, воздух, земля).

Ракета и комплекс «Оникс» предназначены для размещения на надводных (экспортный вариант «Яхонт») и подводных (экспортный вариант «Яшма») судах. Встречалось так же названия комплекса П-800 и П-100.

Пуск ПКР 3М55 «Оникс» с МРК «Накат» пр. 1234.7 (http://www.npomash.ru).

ПКР 3М55Э «Яхонт» на одной из выставок (http://www.testpilots.ru)

ПКР 3М55Э «Яхонт» (Царев В., Мельников В., Яхонт — новое поколение противокорабельных ракет. // Военный парад., 1998 г.)

ПКР типа 3М55 на НПО «Стрела» (http://www.npomash.ru).



Испытания ПКР «Оникс» на МРК «Накат» пр.1234.7 (http://www.atrinaflot.narod.ru)

Испытания ПКР «Оникс» на МРК «Накат» пр.1234.7 (фото из буклета НПО Машиностроения, http://www.npomash.ru)

Поздний вариант ракеты «Яхонт» («Военная тайна», ТВ-передача, РенТВ, 23.10.2010 г.)

Пусковая установка — транспортно-пусковой контейнер (ТПК) — корпус транспортно-пусковой системы. ТПК / транспортно-пусковой стакан К341Н для ракет комплекса серийно производятся (на 2010 г.) ОАО «Авангард» (г.Сафроново). Корпус ТПС является основной силовой конструкцией и предназначен для защиты изделия от воздействия внешних неблагоприятных факторов (механических, метеорологических, термических, газодинамических, биологических и т. п.) и восприятия силовых воздействий при транспортировании и такелажных работах.

Угол запуска — от 15 до 90 градусов (т.е. в т.ч. установки вертикального пуска)

Для применения с подводных лодок в ПО Специального машиностроения (бывш. ЦКБ-34) разработана ПУ СМ-315 (3 ТПК «Оникс» в едином контейнере).



Макет ПУ СМ-315 (http://www.paralay.com)

ТПК ракеты «Яхонт» (Царев В., Мельников В., Яхонт — новое поколение противокорабельных ракет. // Военный парад., 1998 г.)



ПКР «Яхонт» на выставке (Царев В., Мельников В., Яхонт — новое поколение противокорабельных ракет. // Военный парад., 1998 г.)

Для применения с МРК (для МРК «Накат» пр.1234.7, середина 1990-х годов) разработаны наклонные ферменные ложементы-ПУ СМ-403 (пакет 6 ТПК с каждого борта МРК).


Для применения на подводных лодках и кораблях разработано несколько вариантов ПУ вертикального пуска. На экспортном варианте для Индонезии использована ПУ с одиночными ТПК.

Заряжание ПКР 3М55Э «Яхонт» в пусковые установки вертикального пуска на индонезийском эсминце Oswald Siahaan 354, Индонезия, апрель 2011 г.  (http://alutsista.blogspot.com).

Одиночные пусковые установки вертикального пуска на индонезийском эсминце Oswald Siahaan 354, Индонезия, апрель 2011 г. (фото — Antara-Yudhi Mahatma, http://www.militaryphotos.net).

— пусковая установка вертикального пуска корабельной стрельбовой универсальной системы (КСУС):
ТТХ установки (на примере 3С-14Э):
Длина — 3760 мм
Ширина — 1970 мм
Высота — 9580 мм
Масса — 14700 кг
Время открывания крышки ПУ — 2.5 с
— — 3Р-14В — 2 ряда по 4 модуля — установлена на ПЛАРК пр.885 «Ясень»
— — 3С-14Э — 2 ряда по 4 модуля — установлена на фрегатах пр. 11356, СУО 3Р14Н-11356 разработки НПО «Агат», а так же на фрегатах пр.22350.

Макет установки вертикального пуска 3С14Э на одном из салонов МВМС в Санкт-Петербурге (http://paralay.com).

ПУ вертикального пуска 3С14Э на СКР пр.11356 (http://alternathistory.org.ua).

Установка вертикального пуска 3С14Э на СКР пр.11356 — Mod.KRIVAK-III (фильм «Корабль нового поколения», http://www.youtube.com).

Установка вертикального пуска 3С14 на испытаниях (http://paralay.com).

Рисунок установки вертикального пуска 3С14Э на одном из салонов МВМС в Санкт-Петербурге, реконструкция по фотографиям (с) 2012 г. http://militaryrussia.ru

— самоходная пусковая установка берегового ракетного комплекса К-300П «Бастион».

СПУ К-340П комплекса К-300П «Бастион-П» в стартовом положении. Фото 2010 г. (http://www.navy.ru).

Ракета 3М55 «Оникс» / «Яхонт»:
Конструкция — крылатая ракета нормальной аэродинамической схемы с лобовым воздухозаборником с центральным телом. Тип старта — минометный. Крылья и стабилизаторы раскладываются после старта. Стартовый РДТТ находится в сопле маршевого ПВРД. Головной обтекатель отстреливается после старта.

Конструкция корпуса ракеты состоит из отсеков Ф1, Ф2 и Ф3 (источник).

Принципиальное устройство ракеты 3М55 «Оникс» / «Яхонт» (http://tula-mpf.narod.ru).

Технология изготовления корпуса воздухозаборника ПКР «Яхонт» разработана на кафедре механики пластического формоизменения им.Н.Демидова Тульского Государственного Университета. Оболочка отсека выполняется из термостойких композиционных материалов на основе полимидного связующего СП-97 и эпоксидного связующего ЭДТ-10.

Элементы конструкции ПКР «Яхонт». 1 — корпус воздухозаборника, 2 — конус воздухозаборника (http://tula-mpf.narod.ru).

Отработка наземной системы охлаждения для ракеты К310 «Оникс» в отделе 08-11 «НПО машиностроения» (источник).

Система управления и наведение — система управления ракеты с бортовой ЭВМ, инерциальным измерительным блоком, блоком датчиков угловой скорости и активной радиолокационной ГСН разработки ОАО «Концерн «Гранит-Электрон». Инерциальный измерительный блок и блок датчиков угловой скоростидля системы управления ракеты созданы в НПО электромеханики (г.Миасс). ГСН обеспечивает наведение ракеты на радиоконтрастные цели с селекцией целей по заданным параметрам, в обстановке помех и волнения моря.

Масса ГСН — 85 кг
Дальность обнаружения цели  ГСН в активном режиме — 50 км (по одним данным)

Дальность обнаружения цели  класса «крейсер» ГСН в активном режиме — 75-77 км

Дальность обнаружения цели ГСН в активном режиме минимальная — 1 км

Сектор обнаружения целей ГСН по азимуту — +-45 градусов
Предельный уровень волнения моря — 7 баллов
Время готовности к работе с момента включения — не более 2 мин

ГСН ПКР «Яхонт» в экспозиции МВМС-2007 в Санкт-Петербурге (фото — Виталий Кузьмин, http://vitalykuzmin.net).

ГСН ПКР «Яхонт» (http://granit.air.spb.ru, обработано).

ГСН ПКР «Яхонт» представляет собой бортовой двухканальный активно-пассивный радиолокатор со сложным широкополосным когерентным сигналом с фазо-кодовой манипуляцией по случайному закону как в режиме обзора, так и в режиме сопровождения цели при работе в активном режиме. ГСН осуществляет перестройку частотно-временных параметров, обладает высокой помехозащищенностью по отношению к различным видам активных помех, уводящих по дальности и угловым координатам, и пассивных помех типа дипольных облаков и уголковых отражателей, адаптивна к помеховой обстановке и условиям применения. ГСН построена по модульному принципу: антенна, передатчик, приемник, устройство обработки информации. ГСН оснащена средствами встроенного самоконтроля.

(http://granit.air.spb.ru).

После обнаружения и захвата цели ГСН с большой высоты, ГСН выключается и ракета «ныряет» под нижнюю границу зоны ПВО цели и летит под управлением инерциальной системы. После выхода на линию радиогоризонта первоначально обнаруженной цели ГСН вновь включается. Распределение целей в группе ракет происходит на первом этапе работы ГСН (на большой высоте). При групповом старте ПКР на первом этапе группа ракет перераспределяет цели по определенному алгоритму, исключая возможность поражения одной цели несколькими ракетами (если это не главная цель). Ракеты запрограммированы на совершение противоракетных маневров. В память бортовой БЦВМ заложены электронные «портреты» основных кораблей потенциальных противников и логика определения построения корабельных ордеров для выбора главной цели.

Схема применения комплекса «Оникс» / «Яхонт» (из буклета НПО Машиностроения, http://www.npomash.ru)

Корабельная аппаратура системы управления (КАСУ) комплекса ракетного обружия «Яхонт» создана и производится ОАО «Концерн «Гранит-Электрон». КАСУ обеспечивает:
— прием обработку информации от корабельных систем — БИУС, гиростабилизации, целеуказания, обеспечения безопасного применения оружия и ЛАГа;
— отображение на пульте КАСУ информации о состоянии комплекса и наличии ракет;
— выработку данных стрельбы по одной или нескольким целям;
— одиночную или залповую стрельбу;
— аварийный выброс ракет;
— тренировку личного состава без фактических пусков ракет;
— эксплуатационый контроль комплекса.

Состав и основные характеристики комлекса оборудования:
1) прибор К163Ц — центральный прибор управления — предназначен для управления предстартовой подготовкой и стартом ПКР;
— габариты — 500x600x600 мм
— масса — не более 80 кг
— количество — 1 экз
2) прибор К163 — периферийный прибор управления — предназначен для выработки напряжений электропитания ПКР, контроля его параметров и кодового обмена с ПКР, обеспечивает взаимодействие с двумя ПКР.
— габариты — 1025x500x500 мм
— масса — не более 100 кг
— количество — равно количеству пар ракет
3) прибор К231 — прибор управления электропитанием — предназначен для контроля параметров трехфазной сети, сопротивления изоляции и рапределения электропитания по приборам КАСУ.
— габариты — 500x530x250 мм
— масса — не более 30 кг
— количество — 1 шт

Электропитание:
— основное — трехфазное 400 Гц 220 В
— аварийное от аккумуляторныз батарей для аварийного выброса ПРК —  27 В

Охлаждение систем КАСУ естественное.

Прибор КАСУ «Яхонт» К163Ц (http://granit.air.spb.ru).

Двигатели:

— стартово-разгонный РДТТ размещен в сопле маршевого двигателя. Разработан НПО «Искра» (г.Пермь), главный конструктор — М.И.Соколовский.

Масса РДТТ — около 500 кг

— 2 х РДТТ отделения и увода носового обтекателя разработки НПО «Искра» (г.Пермь).

РДТТ отделения носового обтекателя (Ракетно-космическая техника разработки НПО «Искра». Презентация. 2008 г.).



— ПВРД 3Д55 на маршевой ступени — разработан КБ «Пламя» (закрыто в 2004 г.), главный конструктор И.Б.Леванов. Разработка двигателя начата в 1982 г. Эскизный проект — 1983 г. Испытания двигателя начаты в 1987 г. 3Д55 — первый отечественный многорежимный прямоточный воздушно-реактивный двигатель с полностью регулируемым соплом. Производство двигателя ведется ПО «Стрела» (г. Оренбург). По состоянию на 2010 г. работы по ПВРД для ракет НПО машиностроения ведет отделение 08 «НПО Машиностроения» — именно здесь выпущен полный пакет конструкторской документации на экспортный вариант ПВРД 3Д55 (источник). Сопло двигателя разрезное с регулирующими диаметр сопла поворотными створками — диаметр меняется в зависимости от расчетной скорости на данном участке траектормм полета (источник).

Тяга — 4000 кг
Диаметр камеры сгорания — 640 мм

Масса сухая — 200 кг

Двигатель 3Д55 в экспозиции НПО машиностроения на авиасалоне МАКС-2003 (фото — Евгений Ерохин, http://www.missiles.ru).

Работы с двигателем 3Д55 для ракет BrahMos / «Оникс» в отделении 08 «НПО Машиностроение» (Трибуна ВПК, №11 / 2010 г.).

«Яхонт-А» — разгонный РДТТ варианта ракеты авиационного базирования разработан НПО «Искра» (г.Пермь), главный конструктор — М.И.Соколовский.

ТТХ ракеты:

Длина ТПК — 8900 мм

Диаметр ТПК — 710-720 мм

Размах крыла — 1700 мм

Масса ракеты — 3000 кг

Масса ракеты с ТПК — 3900 кг

Масса БЧ — 200-250 кг



Скорость полета:

— 750 м/с (2. 5 М, на высоте 14000м)

— 680 м/с (2 М, на малой высоте)

— 2.5-2.8 М / до 3500 км/ч (Brahmos)

Скорость к моменту окончания работы стартового РДТТ — 2 М

Дальность действия:

— на малой высоте — 120 км

— при полете по смешанному профилю — 300 км

Высота полета по смешанному профилю — до 14000 м

Высота полета на конечном этапе — 5-15 м

Максимальный угол атаки при маневрировании — до 15 град.

Время готовности комплекса к стрельбе из выключенного состояния:

— КАСУ — 4 мин
— бортовая аппаратура системы управления (БАСУ) — 2 мин
Временной интервал между пусками ракет — 2-5 с

Гарантированный срок хранения в ТПК — 10 лет (7 лет по др.данным)

Межрегламентный период ТПК — 3 года



Ракета может использовать несколько профилей полета:

— Lo-Hi-Lo (смешанный профиль) — после старта ракета набирает высоту 14000 м м перед поражением цели снижается до высоты 5-15 м.

— Lo-Lo-Lo (низковысотный профиль) — высота полета — несколько десятков метров, скорость ниже, дальность меньше.

Тип БЧ — проникающая (кумулятивная ?)



Боевая часть ПКР «Яхонт» / BrahMos в НПО Машиностроения (http://www.npomash.ru).

Модификации:

— Комплекс 3К55 «Оникс», ракета 3М55 «Оникс» — SS-NX-26 / SS-N-26 STROBILE — вариант комплекса и ракеты для ВМФ России.

— Комплекс 3К55Э «Яхонт», ракета 3М55Э «Яхонт» — экспортный вариант комплекса и ракеты, ракета вероятно отличается несколько упрощенной системой управления и наведения.

Испытательный пуск ракеты 3М55Э «Яхонт», 2000-е годы (http://www.npomash.ru).

— Комплекс 3К55Э «Яшма» — экспортный вариант комплекса для подводных лодок.

— Ракета «Яхонт-А» / «Яхонт-М» — вариант ПКР «Яхонт» для воздушного старта показанный на выставке МАКС-2003,



Эскиз предполагаемого проекта размещения ПКР «Яхонт» / BrahMos на МиГ-31, начало 2000-х годов (http://lib. ec).

Вариант ПКР «Яхонт-М» для авиационных носителей на авиасалоне МАКС-2003 (фото А.Соколов)



ПКР BrahMos («Яхонт») на МАКС-2003 (фото — Илья Кедров, http://www.vpk-news.ru)

— в источниках упоминаются так же варианты комплектации или ракеты разного назначения — К310ТДР, К310СТ, экспортный вариант ракеты — СК310.

Носители:

— ПЛАРК К-452 пр.06704 — переоборудованная для испытаний ПКР «Оникс» ПЛАРК пр.670М. 03.09.1992 г. лодка переименована в Б-452, а 22.12.1997 г. в «Новгород Великий». Переоборудование ПЛАРК велось на СРЗ №10 в Полярном с 1986 по 1992 г.г. Установлены ПУ СМ-315 для ТПК «Оникс» (три ТПК в одной ПУ, всего 8 ПУ на место ПУ ракет «Малахит»). ГАК «Рубикон» заменен на ГАК «Скат-М». Лодка исключена из состава флота и передана на долговременное хранение ОРВИ в бухту Ара (пос.Видяево) 30.05.1998 г. Испытания ПКР проводились в период между 1992 и 1998 г. г.



— ПЛАРК пр.885 — 8 ПУ СМ-315 (24 ПКР «Оникс»), первая ПЛАРК пр.885 (К-329 «Северодвинск», заводской №160) заложена 21.12.1993 г., вторая — в 1996 г. Ввод ПЛАРК в состав флота планировался на 2004 и 2006 годы. По состоянию на 2008 г. первая лодка прошла перепроектирование и находится в достройке на ФГУП «ПО «Севмаш» (г.Северодвинск). Судьба второй не ясна.



— СКР «Новик» пр.1244.1 — предполагалось установить 6 ТПК в установках вертикального пуска. Корабль заложен 26.07.1997 г. По состоянию на 2004 г. не принят на вооружение.



— фрегат (СКР) пр.22350 — июнь 2003 г. утверждение эскизного проекта (создан на базе пректа СКР пр.1135.6), первый корабль серии заложен 1 февраля 2006 г. на стапеле ОАО «Северная верфь»(заводской номер №921). Кораблю присвоено имя -«Адмирал флота Советского Союза Сергей Горшков». сдача головного корабля флоту планируется на 2009 г. Закладка второго корабля планировалась на 2007 г. Общая серия — 20 фрегатов. Размещение ПКР «Оникс» — 8-16 вертикальный ПУ перед надстройкой.



— МРК «Накат» пр.1234.7 — модернизированный в середине 1990-х годов МРК пр.1234. Установлены наклонные ПУ СМ-403 (2 х 6 ТПК). В 1996 г. МКР с ракетами «Оникс» принят в опытную эксплуатацию.



— МРК «Скорпион» пр.12300 — к 2008 г. предлагается вооружить МРК ракетами «Оникс».

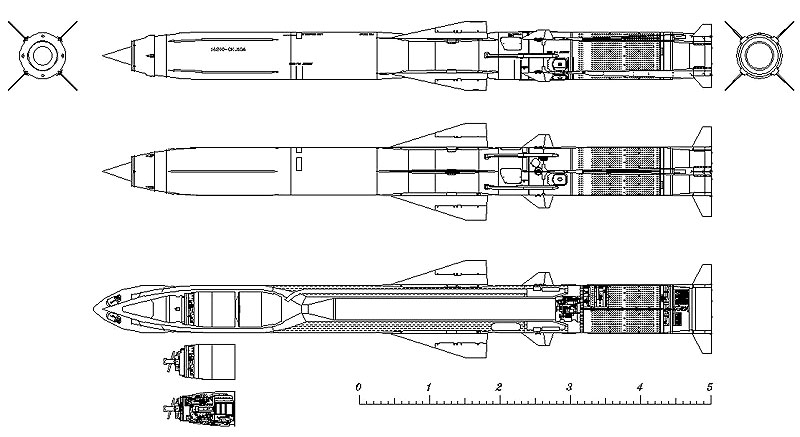

Проекции ПКР «Яхонт» (http://www.paralay.com)

Статус: Россия

— 1997-2002 г.г. — на вооружении не состоит;

Пуск ракеты «Яхонт» с установки вертикального пуска, полигон Ненокса, вероятно 1990-е или начало 2000-х годов. Возможно пуск производился в рамках работ по ПКР BrahMos (http://www.youtube.com).

— 2002 г. — ПКР «Оникс» принята на вооружение ВМФ России после завершения испытаний на МРК «Накат».





Экспорт:
Бразилия:
— 2010 г. 02 сентября — в СМИ появилась информация о возможных поставках в будущем ракет BrahMos.

Индия:

— 1998 г. 12 февраля — создание совместного предприятия «BrahMos Aerospace Pvt. Ltd.» и начало разработки комплекса ПКР BrahMos PJ-10 («Яхонт») . Более подробно см. BrahMos.

Внешний вид ПКР BrahMos (http://newsby.org/)

Индонезия:
— 2010 г. — Индонезии поставлены 4 одиночных корабельных пусковых установки вертикального пуска и 4 ПКР «Яхонт».

— 2011 г. начало года — 4 ПУ вертикального пуска группами 2 х 2 установлены на эсминец Oswald Siahaan 354 ВМС Индонезии.

— 2011 г. 20 апреля — с эсминца Oswald Siahaan 354 произведен первый испытательный пуск ракеты 3М55Э «Яхонт».

Испытания ракеты 3М55Э «Яхонт» с индонезийского эсминца Oswald Siahaan 354, Индонезия, 20 апреля 2011 г. (фото — Antara-Yudhi Mahatma, http://www.militaryphotos.net).

— 2012 г. 13 октября — с эсминца Oswald Siahaan 354 произведен второй испытательный пуск ракеты 3М55Э «Яхонт» по морской мишени. Высота полета ракеты на маршевом этапе — 4200 м. Цель поражена и затонула.

Испытательный пуск ПКР 3М55Э «Яхонт» с индонезийского эсминца Oswald Siahaan 354 в ходе учений Armada Jaya XXXI/2012. 13.10.2012 (фото — ВМС Индонезии / http://defense-studies.blogspot.com, http://bmpd.livejournal.com).

Сирия:
— 2007 г. — заключение контракта на поставку ракет П-800 «Яхонт» в Сирию.
— 2010 г. 17 сентября — министр обороны России А.Сердюков заявил, что контракт на поставку комплексов «Яхонт» в Сирию будет выполнен.
Подробней см. статью по ракетному комплексу «Бастион».

Чили:
— 2010 г. 02 сентября — в СМИ появилась информация о возможных поставках в будущем ракет BrahMos.

ЮАР:
— 2010 г. 02 сентября — в СМИ появилась информация о возможных поставках в будущем ракет BrahMos.





Источники:

Индия форсирует программу постройки трех национальных АПЛ. 20.02.2009 (http://armstass.su/).

Кузин В., Никольский В., Военно-морской флот СССР, 1945-1991. СПб.: Историческое Морское Общество, 1996 г.

Лента.ру. 2010 г.
Меркулов В., Перфильев И. Энергия высокого полета. // Трибуна ВПК. №9 / 2013 г.
НПО электромеханики 50 лет. 2012 г. (источник).
ОАО «Авангард». Годовой отчет открытого акционерного общества «Авангард» за 2010 год. г.Сафроново, http://www.avangard-plastik.ru, 2011 г.
ОАО «Авангард». Годовой отчет открытого акционерного общества «Авангард» за 2011 год. г.Сафроново, http://www.avangard-plastik.ru, 2012 г.
ОАО «ВПК «НПО машиностроения», официальный сайт, 2009 г.
ОАО «Концерн «Гранит-Электрон». Сайт http://granit.air.spb.ru, 2009 г.
ОАО «Научно-производственное объединение «ИСКРА». Федеральный научно-производственный центр. Сайт http://www.biograph.ru, 2011 г.
«Оникс» («Яхонт»), сверхзвуковая противокорабельная крылатая ракета 3М55 (3М55Э) ракетных комплексов противокорабельного оружия (сайт «Оружие России», 2009 г. )

Прекратило деятельность единственное в России ОКБ по прямоточным ВРД. 2005 г. (источник).
Сайт «Штурм глубины» (http://www.deepstorm.ru/), 2009 г..

Широкорад А.Б., Огненный меч Российского флота. М.: Яуза, Эксмо, 2004 г.

Широкорад А.Б., Оружие отечественного флота. 1945-2000. Минск, Харвест, 2001 г.

Щербаков В., «Брамос» впереди «Яхонта» // Военно-промышленный курьер. №1 / 2006 г.

Царев В., Мельников В., Яхонт — новое поколение противокорабельных ракет. // Военный парад., 1998 г.

Andreas Parsch and Aleksey V. Martynov. Designations of Soviet and Russian Military Aircraft and Missiles © 2005-2008.

GlobalSecurity.org (http://GlobalSecurity.org)

Сверхзвуковая универсальная противокорабельная ракета П-800 «Оникс»

Противокорабельная ракета «Оникс» («Яхонт»)
Источник: РИА Новости, Инфографика

Сверхзвуковая универсальная противокорабельная ракета П-800 «Оникс»

Разработчик: НПО машиностроения (Россия)

П-800 «Оникс» (SS-N-26 Strobile) — сверхзвуковая универсальная противокорабельная ракета среднего радиуса действия, предназначена для борьбы:

Комплекс с самого начала задумывался как универсальный: его предполагалось размещать на подводных лодках, надводных кораблях и катерах, самолётах и береговых пусковых установках. реализация позволила достичь полной унификации для широкой номенклатуры носителей (надводных кораблей всех основных классов, подводных лодок и наземных пусковых установок).

«Оникс» выполняет полет на сверхзвуковых скоростях на всех участках полёта, при этом комплекс позволяет задать траекторию в зависимости от цели: «низкая», «высокая-низкая» для осуществления загоризонтная дальность стрельбы. Комплекс работает по принципу «выстрелил-забыл» и является малозаметным для РЛС (выполнен с использованием СТЕЛС технологий).

Модификации:

• «Яхонт» — экспортная версия

Ракета 3М55 выполнена по нормальной аэродинамической схеме. Стартовый ракетный двигатель твёрдого топлива (РДТТ) размещён в камере сгорания сверхзвукового прямоточного воздушно-реактивного двигателя (СПВРД), при окончании работы стартовой ступени отделяется набегающим потоком воздуха.

Характеристики ракеты

• Длина ракеты (корабельный вариант) — 8 м

  Длина ракеты (авиационный вариант) — 6,1 м

  Диаметр ракеты — 0,67 м

  Размах крыла — 1,7 м

  Длина ТПС — 8,9 м

  Диаметр ТПС — 0,72 м

  Стартовая масса ракеты — 3000 кг

  Масса ракеты с ТПС — 3900 кг

  Максимальная скорость — 750 м/с (М=2,6, на высоте)

  Скорость у поверхности — М=2

  Стартовый двигатель — твердотопливная стартово-разгонная ступень

  Маршевый двигатель — ПВРД, масса 200 кг, тяга 4 т

  Топливо — керосин Т-6

  Дальность по высотной траектории — 450 — 500 км

  Дальность по комбинированной траектории (протяжённость конечного участка 40 км) — 300 км

  Дальность по маловысотной траектории — 120 км

  Высота полёта на маршевом участке — до 14000 м

  Высота полёта на конечном участке — 10-15 м

  Система управления на маршевом участке — инерциальная + радиовысотомер

  Система управления на конечном участке — всепогодная моноимпульсная активно-пассивная РЛГСН, с ППРЧ

  Дальность обнаружения цели (в активном режиме) — не менее 50 км

  Максимальный угол поиска цели — ± 45°

  Помехозащищённость ГСН — высокая, в том числе от активных уводящих помех, дипольных облаков

  Время готовности к работе с момента включения — не более 2 мин

  Масса РЛГСН — 85 кг

  Условия работы ГСН — волнение моря до 7 баллов

  Масса БЧ — 300 кг (Оникс), 200 кг (Яхонт)

• Связанные темы

Изображения к П-800 Оникс. ..

• Библиотека

• Обсуждаемое

  Обновить

США отреагировали на начало российских военных маневров у границ Украины

Песков заявил, что целей СВО можно достичь и на переговорах

Хваленый HIMARS по сравнению с ней — хлопушка: 600-мм РСЗО из КНДР

Минобороны РФ показало работу ракетных комплексов «Штурм-С»

Тактическая связь низового звена (солдат-отделение-взвод) основа СУВ и залог успеха

Легкая ракета «Ангара-1.2» вывела на орбиту российский военный спутник

Разгромы колонн днем — результат отсутствия приборов ночного видения

Изготовление ракет «Протон» завершится в 2023 году

Российский «Аквариус» займется выпуском процессоров с архитектурой RISC-V

Расчеты «Бук-М3» ЦВО уничтожили средства воздушного нападения ВСУ

В Индии снова разбился корабельный истребитель МиГ-29К

На белорусские полигоны в ближайшие дни прибудет российский компонент РГВ(С)

Снаряд вне очереди: в ВДВ появится собственное тыловое соединение

Ростех нарастил темпы производства боевой экипировки «Ратник»

Зеленский отдает западные территории. Что в конечном итоге останется от Украины?

другие обсуждаемые темы

П-800 «Яхонт» 3М-55 П-800 «Болид» SS-N-26

«Бастион-П», получивший в отчетах НАТО обозначение SS-C-5 Stooge, представляет собой мобильную систему с крылатыми ракетами, загруженными на пусковые установки и управляемую из машины управления и поддержки, облегчающие передвижение и укрытие. П-800 Оникс обозначение ГРАУ 3М55, также существует вариант Х-61 воздушного базирования.

Сверхзвуковой П-800 «Яхонт» («Жемчужина») представляет собой прямоточный вариант П-80 «Зубр» [SS-N-7 Starbright]. Ракета «Яхонт» имеет дальность 300 километров, способность нести 200-килограммовую боеголовку и уникальную способность летать на несколько метров над водной поверхностью, что затрудняет ее обнаружение и перехват. Запуск корабля, подводной лодки и берегового базирования «Яхонт» осуществляется из унифицированного ампульного транспортно-пускового контейнера (ТПК). Контейнер 9м в длину, 0,71 м в диаметре.

Дальность стрельбы достигает 300 км (162 морских миль) при полете по комбинированной траектории и 120 кг (265 фунтов) при следовании только по маловысотной траектории. Скорость полета, изменяющаяся в диапазоне от М=2,0 до М=2,5, обеспечивается многорежимным прямоточным воздушно-реактивным двигателем на керосине. Р-800 Болид — это капсулированная версия Яхонта для запуска с подводных лодок. Также был разработан вариант ракеты воздушного базирования со взлетной массой 2500 кг (5507 фунтов). Ближайшие американские аналоги — ракеты «Томагавк» и «Гарпун» — дозвуковые; лучшая французская противокорабельная ракета Exocet имеет дальность всего 45 миль.

Головка самонаведения предназначена для поиска и обнаружения морских и наземных целей в условиях радиоэлектронного противодействия, селекции ложных целей по поступающим данным, захвата и сопровождения выбранной цели, подготовки и выдачи координат цели. к бортовой системе автопилота противокорабельной крылатой ракеты «Яхонт». Головка самонаведения выполняет вышеуказанные функции в сложных метеоусловиях при волнении моря до 7 баллов.

Головка самонаведения представляет собой бортовую двухканальную активно-пассивную РЛС со сложным широкополосным когерентным сигналом с фазо-кодовой манипуляцией по закону случайности как при наблюдении, так и при сопровождении в активном режиме работы. Головка самонаведения перенастраивает частоты и временные параметры. Обладает высокой невосприимчивостью к различным активным средствам противодействия, влияющим на дальность действия и угловые координаты. Кроме того, он устойчив к пассивным помехам, таким как дипольные облака и угловые отражатели. Он приспосабливается к недружественной среде и сложным условиям эксплуатации. Головка самонаведения модульная: антенна, передатчик, приемник, информационный процессор, встроенное устройство самопроверки. В нем используются последние достижения «Гранит-Электрон» и других оборонных предприятий России.

В России к 2016 году «Бастион-П» дислоцировался под Севастополем, Анапой, Кольским полуостровом, Новой Землей и Курильскими островами. Есть основания полагать, что в ближайшее время эти комплексы будут поставлены на боевое дежурство под Калининградом и на Камчатке. Кроме того, к 2020 году планируется разместить в Крыму первую шахтную систему «Бастион-С» с 36 противокорабельными крылатыми ракетами.

Батарея «Бастион-П» включает до четырех пусковых установок с двумя ракетами в каждой, соответствующее количество перегрузочных машин с тремя ракетами в каждой и одну или две командно-штабные машины, оснащенные РЛС обнаружения целей. Ракетный дивизион состоит из двух батарей.

Ракета имеет кодовое обозначение НАТО SS-N-26 «Strobile». Стробила — это структура, присутствующая на многих видах наземных растений, состоящая из структур, несущих спорангии, плотно агрегированных вдоль стебля. Стробилы часто называют шишками, но многие ботаники ограничивают использование термина шишка стробилами древесных семян хвойных. Стробилы характеризуются центральной осью, окруженной спирально расположенными или перекрещивающимися структурами, которые могут представлять собой видоизмененные листья или видоизмененные стебли. Листья, несущие спорангии, называются спорофиллами, а стебли, несущие спорангии, называются спорангиофорами.

Хмель, Humulus Lupulus, Linne (N.O. Urticaceoe), представляет собой шероховатое вьющееся растение с многолетним корнем, широко распространенное по всей Европе и обычное в Англии, растущее на живых изгородях и в зарослях. Его возделывают в основном в Англии, Германии, России, Калифорнии и т. д. Хмель двудомен, но культивируется только пестичное растение, так как только из него можно получить плоды (хмель); они предпочтительнее с неразвитыми семенами, чтобы гарантировать, что тычиночные растения обычно исключаются.

Плод представляет собой конусовидный собирательный плод (стробилу), состоящий из листовых прилистников и прицветников, расположенных на зигзагообразной оси. Их собирают с полностью развитого растения и сушат; они часто подвергаются воздействию паров горящей серы (двуокиси серы), благодаря которым сохраняется цвет и, как говорят, препятствует изменению аромата. Стробила хмеля в среднем составляет около 3,5 см. в длину и яйцевидной или округлой формы, наиболее заметной частью которого являются желтовато-зеленые черепитчатые перепончатые прицветники и прилистники. Эфирное масло оказывает успокаивающее и снотворное действие, а горькие вещества обладают желудочным и тонизирующим действием; соответственно хмель улучшает аппетит и способствует засыпанию.

Совместное российско-индийское предприятие BrahMos Aerospace Ltd было создано в 1998 году для производства сверхзвуковых крылатых ракет на базе российского НПО Машиностроения 3М55 «Яхонт» (СС-Н-26). Версии морского и наземного базирования успешно прошли испытания и приняты на вооружение индийской армии и флота. Индийские сухопутные войска успешно испытали сверхзвуковую крылатую ракету BrahMos в августе 2011 года, это был 25-й пуск Brahmos для индийской армии. Испытание соответствовало всем параметрам миссии.

В 2007 году Индонезия закупила неназванное количество российских сверхзвуковых противокорабельных крылатых ракет SS-N-26 «Яхонт» по цене 1,2 миллиона долларов за штуку для замены ракет «Гарпун» на своих фрегатах. В октябре 2008 года командующий ВМС Индонезии адмирал Теджо Эдхи Пурдижатно заявил, что его страна хотела бы купить российские сверхзвуковые противокорабельные крылатые ракеты SS-NX-26 «Яхонт». 21 апреля 2011 года ВМС Индонезии впервые успешно испытали противокорабельную ракету российского производства. Противокорабельная ракета «Яхонт» была запущена с фрегата класса Van Speijk Oswald Siahaan во время военно-морских учений в Индийском океане. Российские наблюдатели наблюдали за учениями, в которых участвовали 12 кораблей и более 1000 человек личного состава.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org

Введите свой адрес электронной почты

П-800 Оникс/Яхонт/Бастион (СС-Н-26 Стробиле) | Ракетная угроза

СС-Н-26 «Стробиле» (П-800 Оникс)/Яхонт/Яхонт-М — российские противокорабельные крылатые ракеты, разработанные НПО машиностроения. Известны три варианта ракеты. Корабельный вариант известен как P-800 Oniks и получил обозначение НАТО SS-N-26 «Strobile». ¹ Экспортный вариант наземной версии известен как Яхонт. Вариант воздушного базирования был разработан в 1999 году и известен как «Яхонт-М». Была предложена подкапотная версия, которая, как предполагается, будет установлена ​​на ударных подводных лодках класса Yasen . ² Оники могут запускаться с земли с использованием двух вариантов пусковой установки «Бастион» : стационарного «Бастион-С» и переносного «Бастион-П».

Происходит из

Россия

Одержимый

Россия, Индонезия, Сирия, Вьетнам

Альтернативные имена

СС-Н-26 «Стробиле», П-800 Оникс, Яхонт, Яхонт-М, (пусковые комплексы «Бастион-П», «Бастион-С»)

Класс

Противокорабельная крылатая ракета (ASCM)

Основание

Воздушные, корабельные, подводные лодки

Длина

8,6 м для ракет класса «земля-поверхность» (SSM) (8,3 м для ракет класса «воздух-поверхность» (ASM))

Диаметр

0,67 м

Стартовая масса

3000 кг для SSM (2550 кг для ASM)

Полезная нагрузка

Одиночная боеголовка

Боеголовка

Суббоеприпасы осколочно-фугасные, полубронебойные

Движение

Твердотопливный ПВРД

Диапазон

300 км

Состояние

Рабочий

В эксплуатации

2002 (2015 для систем Bastion)

csis.org\/missile\/ss-n-26\/"}»>
• Пусковая установка Бастион-П. Фото: МО РФ
Ракета
• Оникс/Яхонт. Фото: МО РФ
Пуск ракеты
• «Оникс» из комплекса «Бастион-П» в ходе учений-2018. Фото: Россия МО

---

Оникс Разработка

Р-800 Оникс был впервые разработан в 1993 году российской оборонной фирмой НПО Машиностроения. В 1999 году были разработаны экспортный вариант наземного базирования «Яхонт» и вариант воздушного базирования «Яхонт-М». Россия выставила на вооружение свои первые ракеты «Оникс» в 2002 году, установив их на своих ракетных кораблях проекта «Накат» проекта . ³ В 2015 году Россия начала развертывание комплексов наземного базирования «Оникс» «Бастион». ⁴

Проект «Оникс» также лег в основу российско-индийской крылатой ракеты «Брамос». В 1988 марта Россия и Индия создали совместное предприятие Brahmos Aerospace Ltd для производства ракет на базе Яхонта. ⁵

Оникс Технические характеристики

Этот Оникс/Яхонт/Яхонт-М имеет дальность полета 300 км по стандартной траектории и 120 км по маловысотной траектории. После ускорения с помощью ракетного ускорителя ракета приводится в движение прямоточным воздушно-реактивным двигателем, работающим на керосине. В обычном полете ракета может достигать высоты до 14 км и скорости до 750 м/с (2,2 Маха). При подлете к цели ракета снижается на высоту 10–15 м, чтобы избежать обнаружения. На малых/предельных высотах максимальная скорость ракеты составляет 680 м/с (2 Маха). ⁶

Противокорабельный вариант «Оникс» имеет длину 8,3 м, а его вариант «поверхность-поверхность» немного длиннее — 8,6 м. Все варианты имеют диаметр 670 мм и стартовую массу 3000 кг. Ракеты имеют как активную, так и пассивную инерциальную навигационную систему и оснащены 200-килограммовой фугасной или 250-килограммовой полубронебойной боевой частью. ⁷ В 2002 г. внесены усовершенствования в виде модификации предыдущей терминальной ГСН с активной радиолокационной ГСН и тепловизионной ГСН ⁸

Оникс История службы

Считается, что «Яхонт» был куплен у России Сирией, Индонезией и Вьетнамом.

В 2009 году Сирия закупила 36 пусковых установок «Бастион» с 72 ракетами «Яхонт». ⁹ С 2011 года Сирия демонстрирует ракеты и проводит летные испытания. В июле 2013 года израильский авиаудар по сирийскому складу успешно уничтожил значительное количество сирийских комплексов «Яхонт», хотя считается, что некоторые из этих ракет были удалены до атаки. ¹⁰

15 ноября 2016 года ракеты «Оникс» были запущены из неизвестного места на территории Сирии с береговой ракетной установки «Бастион». Ракета была нацелена на группировки сирийских повстанцев. Неясно, были ли ракеты запущены российскими или сирийскими войсками. ¹¹ Это было первое известное использование Оников в режиме наземной атаки.

21 ноября 2016 года стало известно, что Россия разместила две ракетные установки «Бастион» в калининградском эксклаве, граничащем с союзниками по НАТО Польшей и Литвой. ¹²

Сноски

1. Джеймс О’Халлоран, IHS «Оружие Джейн: стратегический 2015-2016 », 2015, (Великобритания: IHS), 190.
2. , IBID, 190.
3. . , http://www.npomash.ru/history/ru/history.htm.
4. Там же.
5. GlobalSecurity.org, «3М55 Оникс/ П-800 Яхонт/ П-800 Болид/ SS-N-26», http://www.globalsecurity.org/military/world/russia/ss-n-26.htm .
6. «Яхонт», Росборонэкспорт, 2021 г., http://roe.ru/eng/catalog/naval-systems/shipborne-weapons/yakhont/.
7. Ситаканта Мишра, Крылатые ракеты: эволюция, распространение и будущее , 2011, KW Publishers PVT Ltd, стр. 201; О’Халлоран, IHS Jane’s Weapons: Strategic 2015-2016, 2015, (Соединенное Королевство: IHS), 191.
8. Там же, 190.
9. Там же, 192.
10. Майкл Р. Гордон, «Некоторые сирийские ракеты ускользнули от израильского удара , говорят официальные лица», The New York Times , 31 июля 2013 г., чиновники-say.html?_r=0.
11. «Россия использует авианосец для крупного нападения на сирийских повстанцев», Reuters , 15 ноября 2016 г., http://www.reuters.com/article/us-mideast-crisis-syria-russia-strikes-idUSKBN13A19Y.
12. «Калининград: развертывание новых российских ракет разозлило НАТО», BBC , 22 ноября 2016 г., http://www.bbc.com/news/world-europe-38070201.

PDB 3m55 сводка структуры ‹ Европейский банк данных о белках (PDBe) ‹ EMBL-EBI

Рентгеновская дифракция

Разрешение 1,55Å

SET7/9 Y305F в комплексе с пептидом TAF10-K189me1 и AdoHcy

Выпущено: 28 июля 2010 г.

DOI: 10.2210/pdb3m55/pdb

Исходный организм: Homo sapiens

Первичная публикация:
Каталитические мутанты SET7/9 раскрывают роль молекул воды активного центра в множественном метилировании лизина.

Дель Риццо Пенсильвания, Кутюр Дж. Ф., Дирк ЛМ, Странк Б. С., Ройко М.С., Брунзел Дж.С., Хаутц Р.Л., Trievel RC

J. Biol. хим. 285 31849-58 (2010)

PMID: 20675860

Функция и биология Детали

Катализирует реакцию:

 S-аденозил-L-метионин + [гистон h4]-L-лизин(4) = S-аденозил-L-гомоцистеин + [гистон h4]-N(6)-метил-L-лизин(4)

Биохимическая функция:

• не назначен

Биологический процесс:

• не назначен

Сотовый компонент:

• не назначен

Домен последовательности:

• Встречается в:
  1. Гистон-лизин-N-метилтрансфераза SETD7
  ‘> SET домен

Структурный анализ Подробности

Состав сборки:

гетеродимер (предпочтительно)

Содержание записи:

2 отдельные полипептидные молекулы

Макромолекулы (2 отдельные):

Гистон-лизин-N-метилтрансфераза SETD7 Цепь: А

Детали молекулы ›

Цепь: A
Длина: 261 аминокислота
Теоретическая масса: 29,03 кДа

Источник Организм: .

Имена генов: KIAA1717, KMT7, SET7, SET9, SETD7
Домены последовательности:

• SET домен
• УТРО повторить

Домены структуры:

• Гистон h4 K4-специфическая метилтрансфераза SET7/9 N-концевой домен
• SET домен

Фактор инициации транскрипции TFIID субъединица 10 Цепь: В

Детали молекул ›

Цепь: B
Длина: 11 аминокислот
Теоретическая масса: 1,27 кДа

Источник Организм: .
