Depth of field что это: Глубина резкости Depth of Field DOF Словарь

Содержание

Что такое DOF, ГРИП и глубина резкости

Содержание страницы

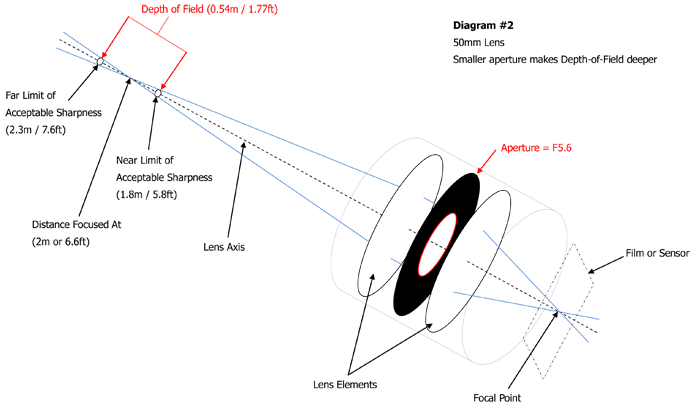

Глубина резкости — это область, в границах которой объекты выглядят резко. Глубина резко изображаемого пространства, «Глубина резкости» (ГРИП, DOF, Depth-of-Field, Глубина поля)-понятия, идентичные друг другу. — расстояние вдоль оптической оси объектива между двумя плоскостями в пространстве предметов, в пределах которого объекты отображаются в сопряжённой фокальной плоскости субъективно резко. Так об этом говорит Википедия. В некоторых изречениях можно увидеть русскоязычный вариант (доф), однако, это по меньшей мере, некорректно, так как у русскоязычного термина свое название — Глубина Резко Изображаемого Пространства (ГРИП).

Глубина поля малая

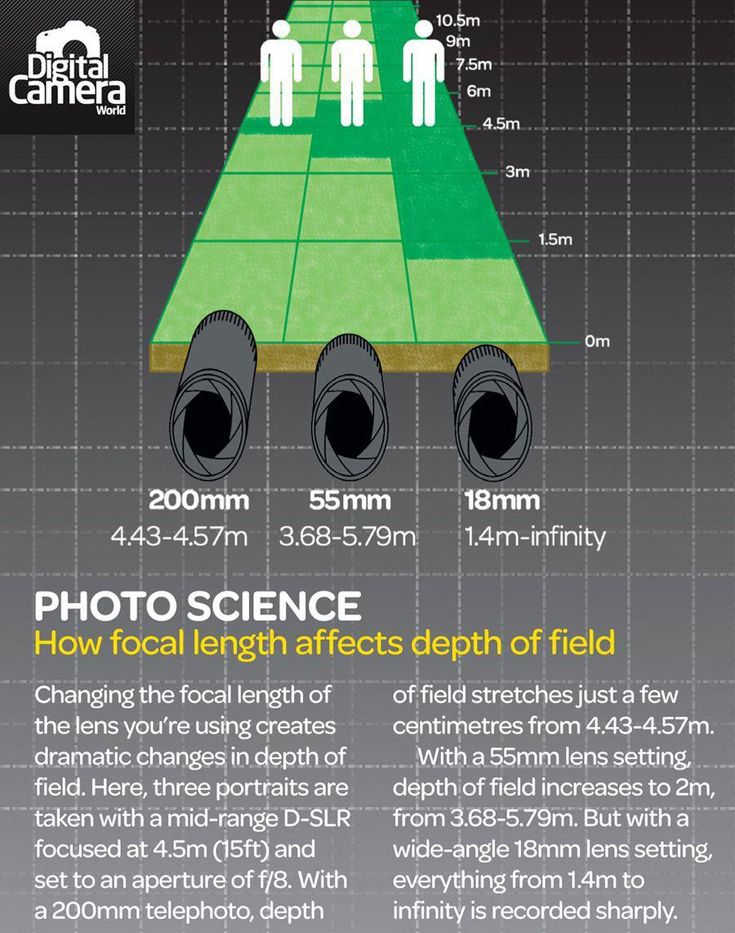

Глубина резко изображаемого пространства обратно пропорциональна фокусному расстоянию объектива и прямо пропорциональна диафрагменному числу. То есть, чем выше фокусное расстояние, тем меньше (тоньше) участок резкости, а чем меньше фокусное расстояние — тем границы DOF (доф) шире (толще, больше).

Глубина поля (глубина резкости), малая, съемка вблизи

Также, чем больше относительное отверстие объектива, тем резкое пространство меньше. Малая глубина резкости (5-15 см) используется чаще в репортажной, портретной съемке, для того чтобы отбить объект от фона. Большие значения глубины резкости (от 3 до 5 метров метров или от 3 метров до горизонта, например) — в пейзажном, при групповых фото, в стрите, и в других жанрах.

Глубина поля большая, фон отчетливо прорисован

Также она зависит еще и от площади фотосенсора камеры — чем он крупнее, тем тоньше линия резко изображаемого пространства (сравните фотографию со своего смартфона и зеркальной камеры — при одинаковых значениях диафрагмы и фокусного расстояния объектива, у смартфона глубина поля будет выше за счет меньшей площади сенсора, т.е., изо со смартфона практически всегда имеет детальнее проработанный задний план и глубокую прорисовку фона).

Изменяют традиционное представление о глубине резкости карданные камеры и тилт-шифт объективы с отклоняемыми осями. В этих аппаратах глубина поля может меняться как по диагонали, так и по вертикали, в зависимости от модели устройства. Также, существуют аппараты, позволяющие выставлять глубину поля непосредственно после фотосъемки, в процессе постобработки.

Глубина резко изображаемого пространства

расстояние вдоль оптической оси объектива между двумя плоскостями в пространстве предметов, в пределах которого предметы изображаются на светочувствительном слое фотоматериала достаточно резко. При фокусировке объектива на предмет, расположенный на гиперфокальном расстоянии, задняя граница резко изображаемого пространства находится в бесконечности.

Глубина резкости

расстояние вдоль оптической оси объектива в пространстве изображений, в пределах которого оптическое изображение, образуемое объективом, обладает удовлетворительной резкостью (диаметр кружка нерезкости не превышает допустимого значения). Величина глубины резкости связана с глубиной резко изображаемого пространства, определяет требуемую точность фокусировки объектива и не превышает десятых долей миллиметра.

Зависит от фокусного расстояния объектива, диаметра его светового отверстия и расстояния от точки фокусировки до объекта съёмки.

Кнопка DOFV и режим A-DEP

В обычных режимах работы фотоаппарата кнопка «предпросмотра глубины поля» (DOFV) используется для предпросмотра глубины поля непосредственно перед фотосъемкой. После нажатия кнопки диафрагма объектива закрывается до установленного значения, затвор не срабатывает. Механическая реализация этого механизма называется «репетир диафрагмы» и присутствует на большинстве объективов/пленочных фотоаппаратов немецкого, японского и советского происхождения (c 70 годов выпуска).

В режиме A-DEP на фотоаппаратах Canon, кнопка DOF используется для указания камере точки начала и конца зоны глубины поля. Затем камерой по программе подстраиваются параметры экспопары, чтобы получить нормально сэкспонированное изображение с заданной пользователем глубиной поля.

На фотоаппарате Pentax K200D просмотр глубины поля возможен с помощью функции «предсерийного кадра», когда камера делает изображение, но не записывает его на карту. При этом, кнопки изменения масштаба изображения остаются активны.

пример DOF (глубины резкости, ГРИП)

Разницу в «глубине резкости» на открытой и прикрытой диафрагме вы можете увидеть ниже.

Надеюсь, благодаря этому примеру вы смогли представить, как зависит ГРИП от значения диафрагмы.

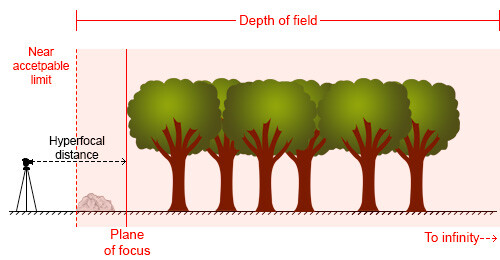

Гиперфокальное расстояние

Гиперфокальное расстояние устанавливается значением от половины возможного расстояния фокусировки объектива и до бесконечности. Используется в уличной фотосъемке и активно применяется в пейзажной, особенно на короткофокусных объективах. Можно рассчитать это расстояние вручную, а можно, и поигравшись с настройками экспопары уже непосредственно на месте съемки.

Раньше на все объективы наносился калькулятор резкости поля, и по нему было сравнительно легко рассчитать гиперфокальное расстояние. Сейчас же такого на объективах низшего ценового сегмента не встречается.

Калькулятор на объективе

На калькуляторе объектива можно было увидеть расстояние и величину глубины в метрах, при выставленном значении диафрагмы. Использовать эти показания при фотосъемке, даже не глядя в объектив фотоаппарата, проще простого.

Камеры на смартфонах, большинстве старых «мыльниц» и видеокамер зафиксированы именно на гиперфокальном расстоянии. Применение такого метода позволило получить огромное количество дешевых устройств, так как по сути, схема объектива упрощается, и имеет в общей сложности всего несколько элементов (фиксированная диафрагма, пластиковая линза и ПЗС-матрица).

Depth-of-field. Глубина поля, глубина резко изображаемого пространства (глубина резкости).

DOFV

Depth-of-field View. Режим предпросмотра глубины резко изображаемого пространства. При подключенной вспышке режим активирует стробоскопическую вспышку.

Как глубина резкости отвечает за наведение на резкость?

У зеркалок и фотоаппаратов, использующих фазовые датчики фокусировки, есть такое понятие, как «допустимое пятно нерезкости». Условно говоря, это диапазон, попав в который, фотоаппарат будет считать фокусировку завершенной. При этом на дисплее картинка будет резкой, а потом при просмотре на мониторе окажется, что резко там, где нам не надо. И это ужасно. Конечно, на это накладывается еще и зазоры в механизме фокусировки объектива и камеры. И на походившем аппарате подобное может встречаться чаще, чем на новом. Как предупредить этот недуг? Очень просто — делаем несколько кадров с перефокусировкой в той же точке. Обычно это помогает получить из серии 10 кадров, допустимо резкими для нашего глаза штук 5-7.

Такой болезнью не страдает камера смартфона и фотоаппарата, которая использует контрастный, либо гибридный фазово-контрастный метод фокусировки. В зеркалках он включается в режиме LiveView, а в беззеркалках и смартфонах используется по умолчанию. Этот метод точнее, но медленнее. Хотя в современных фотоаппаратах уже по скорости он догнал фокусировку по фазе. В общем, и в том и другом случае, фотоаппарат будет фокусироваться по контрасту в точке\области фокусировки.

На самом деле, обычно у зеркалок центральная точка фокусировки самая чувствительная, и позволяет фокусироваться даже при плохом освещении.

  • Что такое резкость, фокус, и как его поймать

Заключение

Возьмите камеру в руки и поиграйтесь с настройками диафрагмы. Так вы сможете сравнить размеры ГРИП вашего объектива в зависимости от установленного значения диафрагмы, и прикинуть, как и где можно использовать уже полученные знания.

  • ГРИП — глубина резко изображаемого пространства
  • Глубина резкости
  • DOF — depth of field
  • DOFV — depth of field view
  • ДОФ — дептчь оф фиелд (некорректное написание)
  • Глубина поля
  • Поле резкости

Это практическое название одного и того же определения.

  • Азбука фотографа

Курсы для фотографа:

  • Онлайн-курс фотографии для самостоятельного прохождения, Easy уровень
  • Онлайн-курс фотографии для самостоятельного прохождения, Nightmare уровень

Depth of field что это в играх • Вэб-шпаргалка для интернет предпринимателей!

Содержание

  • 1 Поделитесь в соцсетях:
  • 2 Анизотропная фильтрация
  • 3 Шейдеры
  • 4 Parallax mapping
  • 5 Anti-Aliasing
  • 6 Тесселяция
  • 7 Вертикальная синхронизация
  • 8 Post-processing
    • 8. 1 High dynamic range (HDR)
    • 8.2 Bloom
    • 8.3 Film Grain
    • 8.4 Motion Blur
    • 8.5 Cel shading
    • 8.6 Depth of field
  • 9 Влияние на производительность
  • 10 Рекомендуем к прочтению

Depth Of Field (DOF) — Глубина Резко Изображаемого Пространства (ГРИП) или Глубина Резкости — одномерная величина, определяющая разницу между максимальным и минимальным расстоянием до наблюдателя, которое определяется наблюдателем как резкое. Термин пришёл в компьютерную графику из фотографии, где резкое изображение получается на тех участках, где световое пятно от точки в пространстве меньше зерна светочувствительного элемента, в следствии чего у наблюдателя возникает ощущение «резкости».

На самом деле, в оптике возможно только одно расстояние, при котором точка в пространстве передаётся в виде точки на светочувствительный элемент, так что «глубина» резкости на самом деле физически не существует и является следствием несовершенства техники и глаза наблюдателя.

Частным случаем ГРИП является гиперфокал, когда в область резко изображаемого пространства попадает всё, начиная с определённого расстояния до бесконечности.

Основными техниками для получения эффекта ограниченной ГРИП в компьютерной графике являются следующие:

  • Трассировка лучей (Ray-Traced Depth of Field)
  • Использовнание накопляющего буфера (Accumulation-Buffer Depth of Field). В этой технике картинка рендерится из разных позиций, а затем накопленный результат смешивается.
  • Использование слоёв (Layered Depth of Field). Пространство делится на блоки по расстоянию, каждый блок отдельно размывается и результат смешивается.
  • Размывание пикселей в соответствии с данными Z-буфера (Forward-Mapped Z-Buffer Depth of Field, Reverse-Mapped Z-Buffer Depth of Field)

Релизация ГРИП методом накопляющего буфера.

Что такое Depth Of Field (DOF) — Глубина Резко Изображаемого Пространства?

В современных играх используется все больше графических эффектов и технологий, улучшающих картинку. При этом разработчики обычно не утруждают себя объяснением, что же именно они делают. Когда в наличии не самый производительный компьютер, частью возможностей приходится жертвовать. Попробуем рассмотреть, что обозначают наиболее распространенные графические опции, чтобы лучше понимать, как освободить ресурсы ПК с минимальными последствиями для графики.

Анизотропная фильтрация
Когда любая текстура отображается на мониторе не в своем исходном размере, в нее необходимо вставлять дополнительные пикселы или, наоборот, убирать лишние. Для этого применяется техника, называемая фильтрацией.

http://itc.ua/files/pics/pp-01s.jpg http://itc.ua/files/pics/pp-02s.jpg

Билинейная фильтрация является самым простым алгоритмом и требует меньше вычислительной мощности, однако и дает наихудший результат. Трилинейная добавляет четкости, но по-прежнему генерирует артефакты. Наиболее продвинутым способом, устраняющим заметные искажения на объектах, сильно наклоненных относительно камеры, считается анизотропная фильтрация. В отличие от двух предыдущих методов она успешно борется с эффектом ступенчатости (когда одни части текстуры размываются сильнее других, и граница между ними становится явно заметной). При использовании билинейной или трилинейной фильтрации с увеличением расстояния текстура становится все более размытой, анизотропная же этого недостатка лишена.

Учитывая объем обрабатываемых данных (а в сцене может быть множество 32-битовых текстур высокого разрешения), анизотропная фильтрация особенно требовательна к пропускной способности памяти. Уменьшить трафик можно в первую очередь за счет компрессии текстур, которая сейчас применяется повсеместно. Ранее, когда она практиковалась не так часто, а пропуская способность видеопамяти была гораздо ниже, анизотропная фильтрация ощутимо снижала количество кадров. На современных же видеокартах она почти не влияет на fps.

Анизотропная фильтрация имеет лишь одну настройку коэффициент фильтрации (2x, 4x, 8x, 16x). Чем он выше, тем четче и естественнее выглядят текстуры. Обычно при высоком значении небольшие артефакты заметны лишь на самых удаленных пикселах наклоненных текстур. Значений 4x и 8x, как правило, вполне достаточно для избавления от львиной доли визуальных искажений. Интересно, что при переходе от 8x к 16x снижение производительности будет довольно слабым даже в теории, поскольку дополнительная обработка понадобится лишь для малого числа ранее не фильтрованных пикселов.

Шейдеры
Шейдеры это небольшие программы, которые могут производить определенные манипуляции с 3D-сценой, например, изменять освещенность, накладывать текстуру, добавлять постобработку и другие эффекты.

Шейдеры делятся на три типа: вершинные (Vertex Shader) оперируют координатами, геометрические (Geometry Shader) могут обрабатывать не только отдельные вершины, но и целые геометрические фигуры, состоящие максимум из 6 вершин, пиксельные (Pixel Shader) работают с отдельными пикселами и их параметрами.

Шейдеры в основном применяются для создания новых эффектов. Без них набор операций, которые разработчики могли бы использовать в играх, весьма ограничен. Иными словами, добавление шейдеров позволило получать новые эффекты, по умолчанию не заложенные в видеокарте.

Шейдеры очень продуктивно работают в параллельном режиме, и именно поэтому в современных графических адаптерах так много потоковых процессоров, которые тоже называют шейдерами.

Parallax mapping
Parallax mapping это модифицированная версия известной техники bumpmapping, используемой для придания текстурам рельефности. Parallax mapping не создает 3D-объектов в обычном понимании этого слова. Например, пол или стена в игровой сцене будут выглядеть шероховатыми, оставаясь на самом деле абсолютно плоскими. Эффект рельефности здесь достигается лишь за счет манипуляций с текстурами.

http://itc.ua/files/pics/pp-03v.jpg

Исходный объект не обязательно должен быть плоским. Метод работает на разных игровых предметах, однако его применение желательно лишь в тех случаях, когда высота поверхности изменяется плавно. Резкие перепады обрабатываются неверно, и на объекте появляются артефакты.

Parallax mapping существенно экономит вычислительные ресурсы компьютера, поскольку при использовании объектов-аналогов со столь же детальной 3D-структурой производительности видеоадаптеров не хватало бы для просчета сцен в режиме реального времени.

Эффект чаще всего применяется для каменных мостовых, стен, кирпичей и плитки.

Anti-Aliasing
До появления DirectX 8 сглаживание в играх осуществлялось методом SuperSampling Anti-Aliasing (SSAA), известным также как Full-Scene Anti-Aliasing (FSAA). Его применение приводило к значительному снижению быстродействия, поэтому с выходом DX8 от него тут же отказались и заменили на Multisample Аnti-Аliasing (MSAA). Несмотря на то что данный способ давал худшие результаты, он был гораздо производительнее своего предшественника. С тех пор появились и более продвинутые алгоритмы, например CSAA.

http://itc.ua/files/pics/pp-04s.jpg http://itc. ua/files/pics/pp-05s.jpg

Учитывая, что за последние несколько лет быстродействие видеокарт заметно увеличилось, как AMD, так и NVIDIA вновь вернули в свои ускорители поддержку технологии SSAA. Тем не менее использовать ее даже сейчас в современных играх не получится, поскольку количество кадров/с будет очень низким. SSAA окажется эффективной лишь в проектах предыдущих лет, либо в нынешних, но со скромными настройками других графических параметров. AMD реализовала поддержку SSAA только для DX9-игр, а вот в NVIDIA SSAA функционирует также в режимах DX10 и DX11.

Принцип работы сглаживания очень прост. До вывода кадра на экран определенная информация рассчитывается не в родном разрешении, а увеличенном и кратном двум. Затем результат уменьшают до требуемых размеров, и тогда «лесенка» по краям объекта становится не такой заметной. Чем выше исходное изображение и коэффициент сглаживания (2x, 4x, 8x, 16x, 32x), тем меньше ступенек будет на моделях. MSAA в отличие от FSAA сглаживает лишь края объектов, что значительно экономит ресурсы видеокарты, однако такая техника может оставлять артефакты внутри полигонов.

Раньше Anti-Aliasing всегда существенно снижал fps в играх, однако теперь влияет на количество кадров незначительно, а иногда и вовсе никак не cказывается.

Тесселяция
С помощью тесселяции в компьютерной модели повышается количество полигонов в произвольное число раз. Для этого каждый полигон разбивается на несколько новых, которые располагаются приблизительно так же, как и исходная поверхность. Такой способ позволяет легко увеличивать детализацию простых 3D-объектов. При этом, однако, нагрузка на компьютер тоже возрастет, и в ряде случаев даже не исключены небольшие артефакты.

http://itc.ua/files/pics/pp-07s.jpg http://itc.ua/files/pics/pp-07s.jpg

На первый взгляд, тесселяцию можно спутать с Parallax mapping. Хотя это совершенно разные эффекты, поскольку тесселяция реально изменяет геометрическую форму предмета, а не просто симулирует рельефность. Помимо этого, ее можно применять практически для любых объектов, в то время как использование Parallax mapping сильно ограничено.

Технология тесселяции известна в кинематографе еще с 80-х годов, однако в играх она стала поддерживаться лишь недавно, а точнее после того, как графические ускорители наконец достигли необходимого уровня производительности, при котором она может выполняться в режиме реального времени.

Чтобы игра могла использовать тесселяцию, ей требуется видеокарта с поддержкой DirectX 11.

Вертикальная синхронизация

V-Sync это синхронизация кадров игры с частотой вертикальной развертки монитора. Ее суть заключается в том, что полностью просчитанный игровой кадр выводится на экран в момент обновления на нем картинки. Важно, что очередной кадр (если он уже готов) также появится не позже и не раньше, чем закончится вывод предыдущего и начнется следующего.

http://itc.ua/files/pics/pp-08s.jpg

Если частота обновления монитора составляет 60 Гц, и видеокарта успевает просчитывать 3D-сцену как минимум с таким же количеством кадров, то каждое обновление монитора будет отображать новый кадр. Другими словами, с интервалом 16,66 мс пользователь будет видеть полное обновление игровой сцены на экране.

Следует понимать, что при включенной вертикальной синхронизации fps в игре не может превышать частоту вертикальной развертки монитора. Если же число кадров ниже этого значения (в нашем случае меньше, чем 60 Гц), то во избежание потерь производительности необходимо активировать тройную буферизацию, при которой кадры просчитываются заранее и хранятся в трех раздельных буферах, что позволяет чаще отправлять их на экран.

Главной задачей вертикальной синхронизации является устранение эффекта сдвинутого кадра, возникающего, когда нижняя часть дисплея заполнена одним кадром, а верхняя уже другим, сдвинутым относительно предыдущего.

Post-processing
Это общее название всех эффектов, которые накладываются на уже готовый кадр полностью просчитанной 3D-сцены (иными словами, на двухмерное изображение) для улучшения качества финальной картинки. Постпроцессинг использует пиксельные шейдеры, и к нему прибегают в тех случаях, когда для дополнительных эффектов требуется полная информация обо всей сцене. Изолированно к отдельным 3D-объектам такие приемы не могут быть применены без появления в кадре артефактов.

High dynamic range (HDR)
Эффект, часто используемый в игровых сценах с контрастным освещением. Если одна область экрана является очень яркой, а другая, наоборот, затемненной, многие детали в каждой из них теряются, и они выглядят монотонными. HDR добавляет больше градаций в кадр и позволяет детализировать сцену. Для его применения обычно приходится работать с более широким диапазоном оттенков, чем может обеспечить стандартная 24-битовая точность. Предварительные просчеты происходят в повышенной точности (64 или 96 бит), и лишь на финальной стадии изображение подгоняется под 24 бита.

http://itc.ua/files/pics/pp-09s.jpg http://itc.ua/files/pics/pp-10s.jpg

HDR часто применяется для реализации эффекта приспособления зрения, когда герой в играх выходит из темного туннеля на хорошо освещенную поверхность.

Bloom
Bloom нередко применяется совместно с HDR, а еще у него есть довольно близкий родственник Glow, именно поэтому эти три техники часто путают.

http://itc.ua/files/pics/pp-11.jpg

Bloom симулирует эффект, который можно наблюдать при съемке очень ярких сцен обычными камерами. На полученном изображении кажется, что интенсивный свет занимает больше объема, чем должен, и «залазит» на объекты, хотя и находится позади них. При использовании Bloom на границах предметов могут появляться дополнительные артефакты в виде цветных линий.

Film Grain
Зернистость артефакт, возникающий в аналоговом ТВ при плохом сигнале, на старых магнитных видеокассетах или фотографиях (в частности, цифровых изображениях, сделанных при недостаточном освещении). Игроки часто отключают данный эффект, поскольку он в определенной мере портит картинку, а не улучшает ее. Чтобы понять это, можно запустить Mass Effect в каждом из режимов. В некоторых «ужастиках», например Silent Hill, шум на экране, наоборот, добавляет атмосферности.

Motion Blur
Motion Blur эффект смазывания изображения при быстром перемещении камеры. Может быть удачно применен, когда сцене следует придать больше динамики и скорости, поэтому особенно востребован в гоночных играх. В шутерах же использование размытия не всегда воспринимается однозначно. Правильное применение Motion Blur способно добавить кинематографичности в происходящее на экране.

http://itc.ua/files/pics/pp-12.jpg http://itc.ua/files/pics/pp-13.jpg

Эффект также поможет при необходимости завуалировать низкую частоту смены кадров и добавить плавности в игровой процесс.

SSAO
Ambient occlusion техника, применяемая для придания сцене фотореалистичности за счет создания более правдоподобного освещения находящихся в ней объектов, при котором учитывается наличие поблизости других предметов со своими характеристиками поглощения и отражения света.

Screen Space Ambient Occlusion является модифицированной версией Ambient Occlusion и тоже имитирует непрямое освещение и затенение. Появление SSAO было обусловлено тем, что при современном уровне быстродействия GPU Ambient Occlusion не мог использоваться для просчета сцен в режиме реального времени. За повышенную производительность в SSAO приходится расплачиваться более низким качеством, однако даже его хватает для улучшения реалистичности картинки.

SSAO работает по упрощенной схеме, но у него есть множество преимуществ: метод не зависит от сложности сцены, не использует оперативную память, может функционировать в динамичных сценах, не требует предварительной обработки кадра и нагружает только графический адаптер, не потребляя ресурсов CPU.

Cel shading
Игры с эффектом Cel shading начали делать с 2000 г., причем в первую очередь они появились на консолях. На ПК по-настоящему популярной данная техника стала лишь через пару лет. С помощью Cel shading каждый кадр практически превращается в рисунок, сделанный от руки, или фрагмент из мультика.

http://itc.ua/files/pics/pp-14.jpg

В похожем стиле создают комиксы, поэтому прием часто используют именно в играх, имеющих к ним отношение. Из последних известных релизов можно назвать шутер Borderlands, где Cel shading заметен невооруженным глазом.

Особенностями технологии является применение ограниченного набора цветов, а также отсутствие плавных градиентов. Название эффекта происходит от слова Cel (Celluloid), т. е. прозрачного материала (пленки), на котором рисуют анимационные фильмы.

Depth of field
Глубина резкости это расстояние между ближней и дальней границей пространства, в пределах которого все объекты будут в фокусе, в то время как остальная сцена окажется размытой.

http://itc.ua/files/pics/pp-15.jpg

В определенной мере глубину резкости можно наблюдать, просто сосредоточившись на близко расположенном перед глазами предмете. Все, что находится позади него, будет размываться. Верно и обратное: если фокусироваться на удаленных объектах, то все, что размещено перед ними, получится нечетким.

Лицезреть эффект глубины резкости в гипертрофированной форме можно на некоторых фотографиях. Именно такую степень размытия часто и пытаются симулировать в 3D-сценах.

В играх с использованием Depth of field геймер обычно сильнее ощущает эффект присутствия. Например, заглядывая куда-то через траву или кусты, он видит в фокусе лишь небольшие фрагменты сцены, что создает иллюзию присутствия.

Влияние на производительность

Чтобы выяснить, как включение тех или иных опций сказывается на производительности, мы воспользовались игровым бенчмарком Heaven DX11 Benchmark 2.5. Все тесты проводились на системе Intel Core2 Duo e6300, GeForce GTX460 в разрешении 1280Ч800 точек (за исключением вертикальной синхронизации, где разрешение составляло 1680Ч1050).

Как уже упоминалось, анизотропная фильтрация практически не влияет на количество кадров. Разница между отключенной анизотропией и 16x составляет всего лишь 2 кадра, поэтому рекомендуем ее всегда ставить на максимум.

Сглаживание в Heaven Benchmark снизило fps существеннее, чем мы того ожидали, особенно в самом тяжелом режиме 8x. Тем не менее, поскольку для ощутимого улучшения картинки достаточно и 2x, советуем выбирать именно такой вариант, если на более высоких играть некомфортно.

Тесселяция в отличие от предыдущих параметров может принимать произвольное значение в каждой отдельной игре. В Heaven Benchmark картинка без нее существенно ухудшается, а на максимальном уровне, наоборот, становится немного нереалистичной. Поэтому следует устанавливать промежуточные значения moderate или normal.

Для вертикальной синхронизации было выбрано более высокое разрешение, чтобы fps не ограничивался вертикальной частотой развертки экрана. Как и предполагалось, количество кадров на протяжении почти всего теста при включенной синхронизации держалось четко на отметке 20 или 30 кадров/с. Это связано с тем, что они выводятся одновременно с обновлением экрана, и при частоте развертки 60 Гц это удается сделать не с каждым импульсом, а лишь с каждым вторым (60/2 = 30 кадров/с) или третьим (60/3 = 20 кадров/с). При отключении V-Sync число кадров увеличилось, однако на экране появились характерные артефакты. Тройная буферизация не оказала никакого положительного эффекта на плавность сцены. Возможно, это связано с тем, что в настройках драйвера видеокарты нет опции принудительного отключения буферизации, а обычное деактивирование игнорируется бенчмарком, и он все равно использует эту функцию.

Если бы Heaven Benchmark был игрой, то на максимальных настройках (1280Ч800; AA 8x; AF 16x; Tessellation Extreme) в нее было бы некомфортно играть, поскольку 24 кадров для этого явно недостаточно. С минимальной потерей качества (1280Ч800; AA 2x; AF 16x, Tessellation Normal) можно добиться более приемлемого показателя в 45 кадров/с.

http://itc.ua/files/pics/pp-16.jpg

Поделитесь в соцсетях:

В современных играх используется все больше графических эффектов и технологий, улучшающих картинку. При этом разработчики обычно не утруждают себя объяснением, что же именно они делают. Когда в наличии не самый производительный компьютер, частью возможностей приходится жертвовать. Попробуем рассмотреть, что обозначают наиболее распространенные графические опции, чтобы лучше понимать, как освободить ресурсы ПК с минимальными последствиями для графики.

Анизотропная фильтрация

Когда любая текстура отображается на мониторе не в своем исходном размере, в нее необходимо вставлять дополнительные пикселы или, наоборот, убирать лишние. Для этого применяется техника, называемая фильтрацией.

трилинейнаяанизотропная

Билинейная фильтрация является самым простым алгоритмом и требует меньше вычислительной мощности, однако и дает наихудший результат. Трилинейная добавляет четкости, но по-прежнему генерирует артефакты. Наиболее продвинутым способом, устраняющим заметные искажения на объектах, сильно наклоненных относительно камеры, считается анизо­тропная фильтрация. В отличие от двух предыдущих методов она успешно борется с эффектом ступенчатости (когда одни части текстуры размываются сильнее других, и граница между ними становится явно заметной). При использовании билинейной или трилинейной фильтрации с увеличением расстояния текстура становится все более размытой, анизотропная же этого недостатка лишена.

Учитывая объем обрабатываемых данных (а в сцене может быть множество 32-битовых текстур высокого разрешения), анизотропная фильтрация особенно требовательна к пропускной способности памяти. Уменьшить трафик можно в первую очередь за счет компрессии текстур, которая сейчас применяется повсеместно. Ранее, когда она практиковалась не так часто, а пропуская способность видеопамяти была гораздо ниже, анизотропная фильтрация ощутимо снижала количество кадров. На современных же видеокартах она почти не влияет на fps.

Анизотропная фильтрация имеет лишь одну настройку – коэффициент фильтрации (2x, 4x, 8x, 16x). Чем он выше, тем четче и естественнее выглядят текстуры. Обычно при высоком значении небольшие артефакты заметны лишь на самых удаленных пикселах наклоненных текстур. Значений 4x и 8x, как правило, вполне достаточно для избавления от львиной доли визуальных искажений. Интересно, что при переходе от 8x к 16x снижение производительности будет довольно слабым даже в теории, поскольку дополнительная обработка понадобится лишь для малого числа ранее не фильтрованных пикселов.

Шейдеры

Шейдеры – это небольшие программы, которые могут производить определенные манипуляции с 3D-сценой, например, изменять освещенность, накладывать текстуру, добавлять постобработку и другие эффекты.

Шейдеры делятся на три типа: вершинные (Vertex Shader) оперируют координатами, геометрические (Geometry Shader) могут обрабатывать не только отдельные вершины, но и целые геометрические фигуры, состоящие максимум из 6 вершин, пиксельные (Pixel Shader) работают с отдельными пикселами и их параметрами.

Шейдеры в основном применяются для создания новых эффектов. Без них набор операций, которые разработчики могли бы использовать в играх, весьма ограничен. Иными словами, добавление шейдеров позволило получать новые эффекты, по умолчанию не заложенные в видеокарте.

Шейдеры очень продуктивно работают в параллельном режиме, и именно поэтому в современных графических адаптерах так много потоковых процессоров, которые тоже называют шейдерами. Например, в GeForce GTX 580 их целых 512 штук.

Parallax mapping

Parallax mapping – это модифицированная версия известной техники bumpmapping, используемой для придания текстурам рельефности. Parallax mapping не создает 3D-объектов в обычном понимании этого слова. Например, пол или стена в игровой сцене будут выглядеть шероховатыми, оставаясь на самом деле абсолютно плоскими. Эффект рельефности здесь достигается лишь за счет манипуляций с текстурами.

Исходный объект не обязательно должен быть плоским. Метод работает на разных игровых предметах, однако его применение желательно лишь в тех случаях, когда высота поверхности изменяется плавно. Резкие перепады обрабатываются неверно, и на объекте появляются артефакты.

Parallax mapping существенно экономит вычислительные ресурсы компьютера, поскольку при использовании объектов-аналогов со столь же детальной 3D-структурой производительности видеоадаптеров не хватало бы для просчета сцен в режиме реального времени.

Эффект чаще всего применяется для каменных мостовых, стен, кирпичей и плитки.

Anti-Aliasing

До появления DirectX 8 сглаживание в играх осуществлялось методом SuperSampling Anti-Aliasing (SSAA), известным также как Full-Scene Anti-Aliasing (FSAA). Его применение приводило к значительному снижению быстродействия, поэтому с выходом DX8 от него тут же отказались и заменили на Multisample Аnti-Аliasing (MSAA). Несмотря на то что данный способ давал худшие результаты, он был гораздо производительнее своего предшественника. С тех пор появились и более продвинутые алгоритмы, например CSAA.

AA offAA on

Учитывая, что за последние несколько лет быстродействие видеокарт заметно увеличилось, как AMD, так и NVIDIA вновь вернули в свои ускорители поддержку технологии SSAA. Тем не менее использовать ее даже сейчас в современных играх не получится, поскольку количество кадров/с будет очень низким. SSAA окажется эффективной лишь в проектах предыдущих лет, либо в нынешних, но со скромными настройками других графических параметров. AMD реализовала поддержку SSAA только для DX9-игр, а вот в NVIDIA SSAA функционирует также в режимах DX10 и DX11.

Принцип работы сглаживания очень прост. До вывода кадра на экран определенная информация рассчитывается не в родном разрешении, а увеличенном и кратном двум. Затем результат уменьшают до требуемых размеров, и тогда «лесенка» по краям объекта становится не такой заметной. Чем выше исходное изображение и коэффициент сглаживания (2x, 4x, 8x, 16x, 32x), тем меньше ступенек будет на моделях. MSAA в отличие от FSAA сглаживает лишь края объектов, что значительно экономит ресурсы видеокарты, однако такая техника может оставлять артефакты внутри полигонов.

Раньше Anti-Aliasing всегда существенно снижал fps в играх, однако теперь влияет на количество кадров незначительно, а иногда и вовсе никак не cказывается.

Тесселяция

С помощью тесселяции в компьютерной модели повышается количество полигонов в произвольное число раз. Для этого каждый полигон разбивается на несколько новых, которые располагаются приблизительно так же, как и исходная поверхность. Такой способ позволяет легко увеличивать детализацию простых 3D-объектов. При этом, однако, нагрузка на компьютер тоже возрастет, и в ряде случаев даже не исключены небольшие артефакты.

На первый взгляд, тесселяцию можно спутать с Parallax mapping. Хотя это совершенно разные эффекты, поскольку тесселяция реально изменяет геометрическую форму предмета, а не просто симулирует рельефность. Помимо этого, ее можно применять практически для любых объектов, в то время как использование Parallax mapping сильно ограничено.

Технология тесселяции известна в кинематографе еще с 80-х го­дов, однако в играх она стала поддерживаться лишь недавно, а точнее после того, как графические ускорители наконец достигли необходимого уровня производительности, при котором она может выполняться в режиме реального времени.

Чтобы игра могла использовать тесселяцию, ей требуется видеокарта с поддержкой DirectX 11.

Вертикальная синхронизация

V-Sync – это синхронизация кадров игры с частотой вертикальной развертки монитора. Ее суть заключается в том, что полностью просчитанный игровой кадр выводится на экран в момент обновления на нем картинки. Важно, что очередной кадр (если он уже готов) также появится не позже и не раньше, чем закончится вывод предыдущего и начнется следующего.

Если частота обновления монитора составляет 60 Гц, и видео­карта успевает просчитывать 3D-сцену как минимум с таким же количеством кадров, то каждое обновление монитора будет отображать новый кадр. Другими словами, с интервалом 16,66 мс пользователь будет видеть полное обновление игровой сцены на экране.

Следует понимать, что при включенной вертикальной синхронизации fps в игре не может превышать частоту вертикальной развертки монитора. Если же число кадров ниже этого значения (в нашем случае меньше, чем 60 Гц), то во избежание потерь производительности необходимо активировать тройную буферизацию, при которой кадры просчитываются заранее и хранятся в трех раздельных буферах, что позволяет чаще отправлять их на экран.

Главной задачей вертикальной синхронизации является устранение эффекта сдвинутого кадра, возникающего, когда нижняя часть дисплея заполнена одним кадром, а верхняя – уже другим, сдвинутым относительно предыдущего.

Post-processing

Это общее название всех эффектов, которые накладываются на уже готовый кадр полностью просчитанной 3D-сцены (иными словами, на двухмерное изображение) для улучшения качества финальной картинки. Постпроцессинг использует пиксельные шейдеры, и к нему прибегают в тех случаях, когда для дополнительных эффектов требуется полная информация обо всей сцене. Изолированно к отдельным 3D-объектам такие приемы не могут быть применены без появления в кадре артефактов.

High dynamic range (HDR)

Эффект, часто используемый в игровых сценах с контрастным освещением. Если одна область экрана является очень яркой, а другая, наоборот, затемненной, многие детали в каждой из них теряются, и они выглядят монотонными. HDR добавляет больше градаций в кадр и позволяет детализировать сцену. Для его применения обычно приходится работать с более широким диапазоном оттенков, чем может обеспечить стандартная 24-битовая точность. Предварительные просчеты происходят в повышенной точности (64 или 96 бит), и лишь на финальной стадии изображение подгоняется под 24 бита.

HDR часто применяется для реализации эффекта приспособления зрения, когда герой в играх выходит из темного туннеля на хорошо освещенную поверхность.

Bloom

Bloom нередко применяется совместно с HDR, а еще у него есть довольно близкий родственник – Glow, именно поэтому эти три техники часто путают.

Bloom симулирует эффект, который можно наблюдать при съемке очень ярких сцен обычными камерами. На полученном изображении кажется, что интенсивный свет занимает больше объема, чем должен, и «залазит» на объекты, хотя и находится позади них. При использовании Bloom на границах предметов могут появляться дополнительные артефакты в виде цветных линий.

Film Grain

Зернистость – артефакт, возникающий в аналоговом ТВ при плохом сигнале, на старых магнитных видеокассетах или фотографиях (в частности, цифровых изображениях, сделанных при недостаточном освещении). Игроки часто отключают данный эффект, поскольку он в определенной мере портит картинку, а не улучшает ее. Чтобы понять это, можно запустить Mass Effect в каждом из режимов. В некоторых «ужастиках», например Silent Hill, шум на экране, наоборот, добавляет атмосферности.

Motion Blur

Motion Blur – эффект смазывания изображения при быстром перемещении камеры. Может быть удачно применен, когда сцене следует придать больше динамики и скорости, поэтому особенно востребован в гоночных играх. В шутерах же использование размытия не всегда воспринимается однозначно. Правильное применение Motion Blur способно добавить кинематографичности в происходящее на экране.

Эффект также поможет при необходимости завуалировать низкую частоту смены кадров и добавить плавности в игровой процесс.

Ambient occlusion – техника, применяемая для придания сцене фотореалистичности за счет создания более правдоподобного освещения находящихся в ней объектов, при котором учитывается наличие поблизости других предметов со своими характеристиками поглощения и отражения света.

Screen Space Ambient Occlusion является модифицированной версией Ambient Occlusion и тоже имитирует непрямое освещение и затенение. Появление SSAO было обусловлено тем, что при современном уровне быстродействия GPU Ambient Occlusion не мог использоваться для просчета сцен в режиме реального времени. За повышенную производительность в SSAO приходится расплачиваться более низким качеством, однако даже его хватает для улучшения реалистичности картинки.

SSAO работает по упрощенной схеме, но у него есть множество преимуществ: метод не зависит от сложности сцены, не использует оперативную память, может функционировать в динамичных сценах, не требует предварительной обработки кадра и нагружает только графический адаптер, не потребляя ресурсов CPU.

Cel shading

Игры с эффектом Cel shading начали делать с 2000 г., причем в первую очередь они появились на консолях. На ПК по-настоящему популярной данная техника стала лишь через пару лет, после выхода нашумевшего шутера XIII. С помощью Cel shading каждый кадр практически превращается в рисунок, сделанный от руки, или фрагмент из детского мультика.

В похожем стиле создают комиксы, поэтому прием часто используют именно в играх, имеющих к ним отношение. Из последних известных релизов можно назвать шутер Borderlands, где Cel shading заметен невооруженным глазом.

Особенностями технологии является применение ограниченного набора цветов, а также отсутствие плавных градиентов. Название эффекта происходит от слова Cel (Celluloid), т. е. прозрачного материала (пленки), на котором рисуют анимационные фильмы.

Depth of field

Глубина резкости – это расстояние между ближней и дальней границей пространства, в пределах которого все объекты будут в фокусе, в то время как остальная сцена окажется размытой.

В определенной мере глубину резкости можно наблюдать, просто сосредоточившись на близко расположенном перед глазами предмете. Все, что находится позади него, будет размываться. Верно и обратное: если фокусироваться на удаленных объектах, то все, что размещено перед ними, получится нечетким.

Лицезреть эффект глубины резкости в гипертрофированной форме можно на некоторых фотографиях. Именно такую степень размытия часто и пытаются симулировать в 3D-сценах.

В играх с использованием Depth of field геймер обычно сильнее ощущает эффект присутствия. Например, заглядывая куда-то через траву или кусты, он видит в фокусе лишь небольшие фрагменты сцены, что создает иллюзию присутствия.

Влияние на производительность

Чтобы выяснить, как включение тех или иных опций сказывается на производительности, мы воспользовались игровым бенчмарком Heaven DX11 Benchmark 2.5. Все тесты проводились на системе Intel Core2 Duo e6300, GeForce GTX460 в разрешении 1280×800 точек (за исключением вертикальной синхронизации, где разрешение составляло 1680×1050).

Как уже упоминалось, анизо­тропная фильтрация практически не влияет на количество кадров. Разница между отключенной анизотропией и 16x составляет всего лишь 2 кадра, поэтому рекомендуем ее всегда ставить на максимум.

Сглаживание в Heaven Benchmark снизило fps существеннее, чем мы того ожидали, особенно в самом тяжелом режиме 8x. Тем не менее, поскольку для ощутимого улучшения картинки достаточно и 2x, советуем выбирать именно такой вариант, если на более высоких играть некомфортно.

Тесселяция в отличие от предыдущих параметров может принимать произвольное значение в каждой отдельной игре. В Heaven Benchmark картинка без нее существенно ухудшается, а на максимальном уровне, наоборот, становится немного нереалистичной. Поэтому следует устанавливать промежуточные значения – moderate или normal.

Для вертикальной синхронизации было выбрано более высокое разрешение, чтобы fps не ограничивался вертикальной частотой развертки экрана. Как и предполагалось, количество кадров на протяжении почти всего теста при включенной синхронизации держалось четко на отметке 20 или 30 кадров/с. Это связано с тем, что они выводятся одновременно с обновлением экрана, и при частоте развертки 60 Гц это удается сделать не с каждым импульсом, а лишь с каждым вторым (60/2 = 30 кадров/с) или третьим (60/3 = 20 кадров/с). При отключении V-Sync число кадров увеличилось, однако на экране появились характерные артефакты. Тройная буферизация не оказала никакого положительного эффекта на плавность сцены. Возможно, это связано с тем, что в настройках драйвера видеокарты нет опции принудительного отключения буферизации, а обычное деактивирование игнорируется бенчмарком, и он все равно использует эту функцию.

Если бы Heaven Benchmark был игрой, то на максимальных настройках (1280×800; AA – 8x; AF – 16x; Tessellation Extreme) в нее было бы некомфортно играть, поскольку 24 кадров для этого явно недостаточно. С минимальной потерей качества (1280×800; AA – 2x; AF – 16x, Tessellation Normal) можно добиться более приемлемого показателя в 45 кадров/с.

Dof что это в играх • Вэб-шпаргалка для интернет предпринимателей!

Содержание

    • 0.1 Разрешение экрана
      • 0.1.1 Влияние на производительность
    • 0.2 Вертикальная синхронизация
      • 0.2.1 Влияние на производительность
    • 0.3 Сглаживание(Anti-aliasing)
      • 0.3.1 Влияние на производительность
    • 0. 4 Качество текстур
      • 0.4.1 Влияние на производительность
    • 0.5 Анизотропная фильтрация
      • 0.5.1 Влияние на производительность
    • 0.6 Тесселяция
      • 0.6.1 Влияние на производительность
    • 0.7 Качество теней
      • 0.7.1 Влияние на производительность
    • 0.8 Глобальное затенение (Ambient Occlusion)
      • 0.8.1 Влияние на производительность
    • 0.9 Глубина резкости (Depth of Field)
      • 0.9.1 Влияние на производительность
    • 0.10 Bloom (Свечение)
      • 0.10.1 Влияние на производительность
    • 0.11 Motion Blur (Размытие в движении)
  • 1 Содержание
  • 2 ОСНОВЫ
    • 2.1 Разрешение
    • 2.2 Кадры в секунду (frames per second, FPS)
    • 2.3 Апскейлинг и даунсэмплинг
    • 2.4 Производительность
    • 2.5 Вертикальная синхронизация и разрывы кадров
    • 2.6 Адаптивная вертикальная синхронизация
    • 2.7 Технологии G-sync и FreeSync
  • 3 Сглаживание (Anti-aliasing, антиалиасинг)
    • 3. 1 Что означают цифры?
    • 3.2 Производительность
    • 3.3 Рекомендуем к прочтению

Depth Of Field (DOF) — Глубина Резко Изображаемого Пространства (ГРИП) или Глубина Резкости — одномерная величина, определяющая разницу между максимальным и минимальным расстоянием до наблюдателя, которое определяется наблюдателем как резкое. Термин пришёл в компьютерную графику из фотографии, где резкое изображение получается на тех участках, где световое пятно от точки в пространстве меньше зерна светочувствительного элемента, в следствии чего у наблюдателя возникает ощущение «резкости».

На самом деле, в оптике возможно только одно расстояние, при котором точка в пространстве передаётся в виде точки на светочувствительный элемент, так что «глубина» резкости на самом деле физически не существует и является следствием несовершенства техники и глаза наблюдателя.

Частным случаем ГРИП является гиперфокал, когда в область резко изображаемого пространства попадает всё, начиная с определённого расстояния до бесконечности.

Основными техниками для получения эффекта ограниченной ГРИП в компьютерной графике являются следующие:

  • Трассировка лучей (Ray-Traced Depth of Field)
  • Использовнание накопляющего буфера (Accumulation-Buffer Depth of Field). В этой технике картинка рендерится из разных позиций, а затем накопленный результат смешивается.
  • Использование слоёв (Layered Depth of Field). Пространство делится на блоки по расстоянию, каждый блок отдельно размывается и результат смешивается.
  • Размывание пикселей в соответствии с данными Z-буфера (Forward-Mapped Z-Buffer Depth of Field, Reverse-Mapped Z-Buffer Depth of Field)

Релизация ГРИП методом накопляющего буфера.

Что такое Depth Of Field (DOF) — Глубина Резко Изображаемого Пространства?

Разрешение экрана

Думаю, с понятием разрешения знакомы уже более-менее все игроки, но на всякий случай вспомним основы. Все же, пожалуй, главный параметр графики в играх.

Изображение, которое вы видите на экране, состоит из пикселей. Разрешение — это количество пикселей в строке, где первое число — их количество по горизонтали, второе — по вертикали. В Full HD эти числа — 1920 и 1080 соответственно. Чем выше разрешение, тем из большего количества пикселей состоит изображение, а значит, тем оно четче и детализированнее.

Влияние на производительность

Очень большое.Увеличение разрешения существенно снижает производительность. Именно поэтому, например, даже топовая RTX 2080 TI неспособна выдать 60 кадров в 4K в некоторых играх, хотя в том же Full HD счетчик с запасом переваливает за 100. Снижение разрешения — один из главных способов поднять FPS. Правда, и картинка станет ощутимо хуже.

В некоторых играх (например, в Titanfall) есть параметр так называемого динамического разрешения. Если включить его, то игра будет в реальном времени автоматически менять разрешение, чтобы добиться заданной вами частоты кадров.

Вертикальная синхронизация

Если частота кадров в игре существенно превосходит частоту развертки монитора, на экране могут появляться так называемые разрывы изображения. Возникают они потому, что видеокарта отправляет на монитор больше кадров, чем тот может показать за единицу времени, а потому картинка рендерится словно «кусками».

Вертикальная синхронизация исправляет эту проблему. Это синхронизация частоты кадров игры с частотой развертки монитора. То если максимум вашего монитора — 60 герц, игра не будет работать с частотой выше 60 кадров в секунду и так далее.

Есть и еще одно полезное свойство этой опции — она помогает снизить нагрузку на «железо» — вместо 200 потенциальных кадров ваша видеокарта будет отрисовывать всего 60, а значит, загружаться не на полную и греться гораздо меньше.

Впрочем, есть у Vsync и недостатки. Главная — очень заметный «инпут-лаг», задержка между вашими командами (например, движениями мыши) и их отображением в игре.

Поэтому играть со включенной вертикальной синхронизацией в мультипеере противопоказано. Кроме того, если ваш компьютер «тянет» игру при частоте ниже, чем заветные 60 FPS, Vsync может автоматически «лочиться» уже на 30 FPS, что приведет к неслабым таким лагам.

Лучший способ бороться с разрывами изображения на сегодняшний день — купить монитор с поддержкой G-Sync или FreeSync и соответствующую видеокарту Nvidia или AMD. Ни разрывов, ни инпут-лага.

Влияние на производительность

В общем и целом — никакого.

Сглаживание(Anti-aliasing)

Если нарисовать из квадратных по своей природе пикселей ровную линию, она получится не гладкой, а с так называемыми «лесенками». Особенно эти лесенки заметны при низких разрешениях. Чтобы устранить этот неприятный дефект и сделать изображения более четким и гладким, и нужно сглаживание.

Здесь и далее — слева изображение с отключенной графической опцией (или установленной на низком значении), справа — с включенной (или установленной на максимальном значении).

Технологий сглаживания несколько, вот основные:

  • Суперсэмплинг (SSAA) — самое эффективное сглаживание, но вместе с тем — жутко требовательное к ресурсам. Работает оно просто: ваша видеокарта рендерит картинку в гораздо более высоком разрешении, чем задано в настройках, а потом «ужимает» его обратно. Чем выше это значение, тем лучше сглаживание и тем выше нагрузка на компьютер. Грубо говоря, при значении SSAA 4X ваш ПК будет вынужден за одно и то же время обсчитать одну и ту же сцену четыре раза, а не один.
  • MSAA — мультисемплинг. По эффективности схож с SSAA, но работает совершенно по-другому (объяснить его простыми словами довольно сложно, но это, пожалуй, и не нужно), а потому менее требователен к ресурсам. Если компьютер позволяет, именно это сглаживание стоит пробовать включать в первую очередь. Картинка лишь едва-едва потеряет в четкости, зато лесенки почти исчезнут.
  • FXAA (Быстрое сглаживание) — более простой способ сглаживания. На всю картинку попросту накидывается размытие. Вообще не влияет на производительность, но добавляет в изображение очень много «мыла». В большинстве случаев уж лучше терпеть «лесенки», но тут кому как.
  • TXAA («Временное сглаживание») / MLAA («Морфологическое сглаживание») — то же самое, что MSAA, но еще эффективнее. Первый тип поддерживается видеокартами Nvidia, второй — AMD. Если в игре есть один из этих вариантов, лучше всего использовать именно его. Почти идеальный баланс между эффективностью и производительностью.
Влияние на производительность

От ничтожного (FXAA) до колоссального (SSAA). В среднем — умеренное.

Качество текстур

Один из самых важных параметров в настройках игры. Поверхности всех предметов во всех современных трехмерных играх покрыты текстурами, а потому чем выше их качество и разрешение — тем четче, реалистичнее картинка. Даже самая красивая игра с ультра-низкими текстурами превратится в фестиваль мыловарения.

Влияние на производительность

Если в видеокарте достаточно видеопамяти, то практически никакого. Если же ее не хватает, вы получите ощутимые фризы и тормоза. 4 гигабайт VRAM хватает для подавляющего числа современных игр, но лучше бы в вашей следующей видеокарте памяти было 8 или хотя бы 6 гигабайт.

Анизотропная фильтрация

Анизотропная фильтрация, или фильтрация текстур, добавляет поверхностям, на которые вы смотрите под углом, четкости. Особенно ее эффективность заметна на удаленных от игрока текстурах земли или стен.

Чем выше степень фильтрации, чем четче будут поверхности в отдалении.

Этот параметр влияет на общее качество картинки довольно сильно, но систему при этом практически не нагружает, так что в графе «фильтрация текстур» советуем всегда выставлять 8x или 16x. Билинейная и трилинейная фильтрации уступают анизотропной, а потому особенного смысла в них уже нет.

Влияние на производительность

Тесселяция

Технология, буквально преображающая поверхности в игре, делающая их выпуклыми, рельефными, натуралистичными. В общем, тесселяция позволяет отрисовывать гораздо более геометрически сложные объекты. Просто посмотрите на скриншоты.

Влияние на производительность

Зависит от игры, от того, как именно движок применяет ее к объектам. Чаще всего — среднее.

Качество теней

Все просто: чем выше этот параметр, тем четче и подробнее тени, отбрасываемые объектами. Добавить тут нечего. Иногда в играх также встречается параметр «Дальность прорисовки теней» (а иногда он «вшит» в общие настройки). Тут все тоже понятно: выше дальность — больше теней вдалеке.

Влияние на производительность

Зависит от игры. Чаще всего разница между низкими и средними настройками не столь велика, а вот ультра-тени способны по полной загрузить ваш ПК, поскольку в этом случае количество объектов, отбрасывающих реалистичные тени, серьезно вырастает.

Глобальное затенение (Ambient Occlusion)

Один из самых важных параметров, влияющий на картинку разительным образом. Если вкратце, то AO помогает имитировать поведения света в трехмерном мире — а именно, затенять места, куда не должны попадать лучи: углы комнат, щели между предметами и стенами, корни деревьев и так далее.

Существует два основных вида глобального затенения:

SSAO (Screen space ambient occlusion). Впервые появилось в Crysis — потому тот и выглядел для своего времени совершенно фантастически. Затеняются пиксели, заблокированные от источников света.

HBAO (Horizon ambient occlusion). Работает по тому же принципу, просто количество затененных объектов и зон гораздо больше, чем при SSAO.

Влияние на производительность

Глубина резкости (Depth of Field)

То самое «боке», которое пытаются симулировать камеры большинства современных объектов. В каком-то смысле это имитация особенностей человеческого зрения: объект, на который мы смотрим, находится в идеальном фокусе, а объекты на фоне — размыты. Чаще всего глубину резкости сейчас используют в шутерах: обратите внимание, что когда вы целитесь через мушку, руки персонажа и часть ствола чаще всего размыты.

Впрочем, иногда DoF только мешает — складывается впечатление, что у героя близорукость.

Влияние на производительность

Целиком и полностью зависит от игры. От ничтожного до довольно сильного (как, например, в Destiny 2).

Bloom (Свечение)

Этот параметр отвечает за интенсивность источников света в игре. Например, с включенным Bloom, свет, пробивающийся из окна в помещение, будет выглядеть куда ярче. А солнце создавать натуральные «засветы». Правда, некоторые игры выглядят куда реалистичнее без свечения — тут нужно проверять самому.

Влияние на производительность

Чаще всего — низкое.

Motion Blur (Размытие в движении)

Motion Blur помогает передать динамику при перемещениях объекта. Работает он просто: когда вы быстро двигаете камерой, изображение начинает «плыть». При этом главный объект (например, руки персонажа с оружием) остается четким.

На сайте PC Gamer появился интересный разбор графических настроек в компьютерных играх, где подробно рассказано обо всех популярных инструментах, фильтрах и механизмах обработки изображения. Мы перевели его на русский язык, чтобы вы могли сами настраивать свои игры, избавляться от лагов и любоваться красивой графикой.

Итак, сегодня мы с вами разберемся, что означают те или иные графические настройки в компьютерных играх.

У Nvidia и AMD есть программное обеспечение для автоматической настройки графики согласно техническим характеристикам вашего компьютера. Со своей задачей программы справляются неплохо, но часто ручная настройка приносит куда больше пользы. Все-таки, мы ПК-бояре, у нас должна быть свобода выбора!

Если вы новичок в области игровой графики, это руководство создано специально для вас. Мы расшифруем основные пункты любого меню «Настройки графики» в ваших играх и объясним, на что они влияют. Эта информация поможет вам избавиться от лагов и фризов в любимой игре, не лишаясь красивой картинки. А владельцы мощных компьютеров поймут, как настроить самую сочную и привлекательную графику, чтобы записывать крутые видео и делать зрелищные скриншоты.

Начнем с фундаментальных понятий, а затем пройдемся по тонким настройкам в рамках нескольких разделов, посвященных анизотропной фильтрации, сглаживанию и постобработке. Для написания этого гайда мы пользовались информацией, полученной от профессионалов: Алекса Остина, дизайнера и программиста Cryptic Sea, Николаса Вайнинга, технического директора и ведущего программиста Gaslamp Games и от представителей Nvidia. Сразу отметим, что статью мы пишем простыми словами, опуская подробные технические детали, чтобы вам было легче понять механизмы работы разных технологий.

Содержание

ОСНОВЫ

Разрешение

Пиксель — основная единица цифрового изображения. Это цветовая точка, а разрешение — количество столбцов и рядов точек на вашем мониторе. Самые распространенные разрешения на сегодня: 1280×720 (720p), 1920×1080 (1080p), 2560×1440 (1440p) и 3840 x 2160 (4K или «Ultra-HD»). Но это для дисплеев формата 16:9. Если у вас соотношение сторон 16:10, разрешения будут слегка отличаться: 1920×1200, 2560×1600 и т.д. У ультрашироких мониторов разрешение тоже другое: 2560×1080, 3440×1440 и т. д.

Кадры в секунду (frames per second, FPS)

Если представить, что игра — это анимационный ролик, то FPS будет числом изображений, показанных за секунду. Это не то же самое, что частота обновления дисплея, измеряемая в герцах. Но эти два параметра легко сравнивать, ведь как монитор на 60 Гц обновляется 60 раз за секунду, так и игра при 60 FPS выдает именно столько кадров за тот же отрезок времени.

Чем сильнее вы загрузите видеокарту обработкой красивых, наполненных деталями игровых сцен, тем ниже будет ваш FPS. Если частота кадров окажется низкой, они будут повторяться и получится эффект подтормаживания и подвисания. Киберспортсмены охотятся за максимальном возможными показателями FPS, особенно в шутерах. А обычные пользователи зачастую довольствуются играбельными показателями — это где-то 60 кадров в секунду. Однако, мониторы на 120-144 Гц становятся более доступными, поэтому потребность в FPS тоже растет. Нет смысла играть на 120 герцах, если система тянет всего 60-70 кадров.

Так как в большинстве игр нет встроенного бенчмарка, для измерения кадров в секунду используется стороннее программное обеспечение, например, ShadowPlay или FRAPS. Однако, некоторые новые игры с DX12 и Vulkan могут некорректно работать с этими программами, чего не наблюдалось со старыми играми на DX11.

Апскейлинг и даунсэмплинг

В некоторых играх есть настройка «разрешение рендеринга» или «rendering resolution» — этот параметр позволяет поддерживать постоянное разрешение экрана, при этом настраивая разрешение, при котором воспроизводится игра. Если разрешение рендеринга игры ниже разрешения экрана, оно будет увеличено до масштабов разрешения экрана (апскейлинг). При этом картинка получится ужасной, ведь она растянется в несколько раз. С другой стороны, если визуализировать игру с большим разрешением экрана (такая опция есть, например, в Shadow of Mordor), она будет выглядеть намного лучше, но производительность станет заметно ниже (даунсэмплинг).

Производительность

На производительность больше всего влияет разрешение, поскольку оно определяет количество обрабатываемых графическим процессором пикселей. Вот почему консольные игры с разрешением 1080p, часто используют апскейлинг, чтобы воспроизводить крутые спецэффекты, сохраняя плавную частоту кадров.

Мы использовали наш Large Pixel Collider (суперкомпьютер от сайта PC Gamer), включив две из четырех доступных видеокарт GTX Titan, чтобы продемонстрировать, как сильно разрешение влияет на производительность.

Тесты проводились в бенчмарке Shadow of Mordor:

1980х720 (½ родного разрешения)

2560х1440 (родное разрешение)

5120х2880 (x2 родного разрешения)

Вертикальная синхронизация и разрывы кадров

Когда цикл обновления дисплея не синхронизирован с циклом рендеринга игры, экран может обновляться в процессе переключения между готовыми кадрами. Получается эффект разрыва кадров, когда мы видим части двух или более кадров одновременно.

Одним из решений этой проблемы стала вертикальная синхронизация, которая почти всегда присутствует в настройках графики. Она не позволяет игре показывать кадр, пока дисплей не завершит цикл обновления. Это вызывает другую проблему — задержка вывода кадров, когда игра способна показать большее количество FPS, но ограничена герцовкой монитора (например, вы могли бы иметь 80 или даже 100 кадров, но монитор позволит показывать только 60).

Адаптивная вертикальная синхронизация

Бывает и так, что частота кадров игры падает ниже частоты обновления монитора. Если частота кадров игры превышена, вертикальная синхронизация привязывает ее к частоте обновления монитора и она, например, на дисплее с 60 Гц не превысит 60 кадров. А вот когда частота кадров падает ниже частоты обновления монитора, вертикальная синхронизация привязывает ее к другому синхронизированному значению, например, 30 FPS. Если частота кадров постоянно колеблется выше и ниже частоты обновления, появляются подтормаживания.

Чтобы решить эту проблему, адаптивная вертикальная синхронизация от Nvidia отключает синхронизацию каждый раз, когда частота кадров падает ниже частоты обновления. Эту функцию можно включить в панели управления Nvidia — она обязательна для тех, кто постоянно включает вертикальную синхронизацию.

Технологии G-sync и FreeSync

Новые технологии помогают разобраться со многими проблемами, которые зачастую основаны на том, что у дисплеев фиксированная частота обновления. Но если частоту дисплея можно было бы изменять в зависимости от FPS, пропали бы разрывы кадров и подтормаживания. Такие технологии уже есть, но для них нужны совместимые видеокарта и дисплей. У Nvidia есть технология G-sync, а у AMD — FreeSync. Если ваш монитор поддерживает одну из них и она подходит к установленной видеокарте, проблемы решены.

Сглаживание (Anti-aliasing, антиалиасинг)

Инструментов для этого достаточно, но легче объяснить на примере суперсэмплинга (SSAA). Эта технология отрисовывает кадры с более высоким разрешением, чем у экрана, а затем сжимает их обратно до его размера. На предыдущей странице вы могли видеть эффект от сглаживания при уменьшении частоты в Shadow of Mordor с 5120х2880 до 1440p.

Взгляните на пиксель черепичной крыши. Он оранжевого цвета. Тут же и пиксель голубоватого неба. Находясь рядом, они создают жесткий зубчатый переход от крыши к небу. Но если визуализировать сцену с четырехкратным разрешением, вместо одного пикселя оранжевой крыши на этом же месте будут четыре пикселя. Некоторые из них будут оранжевыми, некоторые «небесными». Стоит взять значение всех четырех пикселей, как получится нечто среднее — если по такому принципу построить всю сцену, переходы станут мягче и «эффект лестницы» пропадет.

Такова суть технологии. Но, она требует от системы очень много ресурсов. Ей приходится отрисовывать каждый кадр с разрешением в два или более раз больше, чем оригинальное разрешение экрана. Даже в случае с нашими топовыми видеокартами суперсэмплинг с разрешением 2560х1440 кажется нецелесообразным. К счастью, есть альтернативы:

Мультисэмплинг (MSAA): Эффективнее суперсэмплинга, но все еще прожорлив. В старых играх он был стандартом, а его суть объясняется в видео, которое вы увидите ниже.

Усовершенствованный мультисэмплинг (CSAA): более эффективная версия MSAA от Nvidia для ее видеокарт.

Усовершенствованный мультисэмплинг (CFAA): тоже апгрейд MSAA, только от компании AMD для ее карточек.

Метод быстрого приближения (FXAA): вместо анализа каждого отдельного пикселя, FXAA накладывается в качестве фильтра постобработки на всю сцену целиком после ее рендеринга. FXAA также захватывает места, которые пропускаются при включении MSAA. Хотя сам метод быстрого приближения тоже пропускает много неровностей.

Морфологический метод (MLAA): он свойственен видеокартам AMD и тоже пропускает этап рендеринга. MLAA обрабатывает кадр, выискивая алиасинг и сглаживая его. Как нам объяснил Николас Вайнинг: «Морфологическое сглаживание работает с морфологией (паттернами) неровностей на краях моделей; оно вычисляет оптимальный способ удаления лесенок для каждого вида неровностей путем разбиения краев и зубцов на небольшие наборы морфологических операторов. А затем использует специальные типы смешивания для каждого отдельного набора». Включить MLAA можно в панели управления Catalyst.

Улучшенное субпиксельное морфологическое сглаживание (SMAA): еще один вид постобработки, в котором сочетаются детали MLAA, MSAA и SSAA. Такой метод можно совмещать со SweetFX, а многие современные игры поддерживают его изначально.

Временное сглаживание (TAA или TXAA): TXAA изначально разрабатывалась для графических процессоров Nvidia уровня Kepler и более поздних. Но затем появились не настолько специфические формы временного сглаживания, которые обычно обозначаются, как TAA. При таком способе следующий кадр сравнивается с предыдущим, после чего обнаруживаются и устраняются неровности. Происходит это при поддержке разных фильтров, которые уменьшают «ползающую лесенку» в движении.

Николас Вайнинг объясняет: «Идея TAA заключается в ожидании того, что два идущих друг за другом кадра будут очень похожи, ведь пользователь в игре двигается не настолько быстро. Поэтому раз объекты на экране переместились несильно, мы можем получить данные из предыдущего кадра, чтобы дополнить участки, нуждающиеся в сглаживании».

Многокадровое сглаживание (MFAA): появилось с релизом графических процессоров Maxwell от Nvidia. Тогда как MSAA работает с устойчивыми шаблонами, MFAA позволяет их программировать. Представители Nvidia подробно объясняют технологию в видео ниже (о нем мы уже говорили раньше и очень скоро вы его увидите).

Суперсэмплинг с глубоким обучением (DLSS): новейшая технология Nvidia, доступная лишь в некоторых играх и с видеокартами GeForce RTX. По словам компании: «DLSS использует нейронную сеть для определения многомерных особенностей визуализированной сцены и интеллектуального объединения деталей из нескольких кадров для создания высококачественного финального изображения. DLSS использует меньше сэмплов, чем TAA, при этом избегая алгоритмических трудностей с прозрачностями и другими сложными элементами сцен».

Другими словами, DLSS справляется с задачей лучше и эффективнее, чем TAA, но технологию нужно отдельно готовить к каждой игре. Если не обучить ее должным образом, многие места окажутся размытыми.

Работа с глубиной резкости в Vray (DOF)|Левченко А.В.

2D DESIGN

  • ГЛАВНАЯ
  • ОБО МНЕ
  • УСЛУГИ►
    • 3D ВИЗУАЛИЗАЦИЯ
    • ВЕБДИЗАЙН
  • ПОРТФОЛИО►
    • 3D ИНТЕРЬЕРЫ
    • 3D ЭКСТЕРЬЕРЫ
    • ДЛЯ ФАБРИК
    • CLOSE-UP
  • ПОЛЕЗНОЕ►
    • УРОКИ СТАТЬИ
    • ЗАМЕТКИ
  • 3D МОДЕЛИ
  • КОНТАКТЫ

УРОК: РАБОТА С ГЛУБИНОЙ РЕЗКОСТИ В VRAY (DOF)

Понятие Глубина Резкости, служит для определения того, насколько те или иные элементы композиции оказываются в фокусе или резкими на снятом кадре. Для небольшой глубины резкости характерно, когда резкими получаются только те объекты, на которые был сфокусирован объектив. Для большой глубины резкости в зоне фокуса оказывается не только основной объект, но и задний и передний планы.

Если все поняли давайте, теперь разберем, как же сможешь достичь такого эффекта в 3dsmax, используя лиш настройки Vray Render. Для этого урока я использую 3dsmax 9 sp2 и Vray Render 1.5 r5. Для начала, скачайте архив со сценой над которой будем работать, после запустите 3dsmax и откройте скатанную сцену, после запуска сцену, выберите в основном меню Rendering>Render, в появившемся окне выбирете вкладку Render, свиток Camera. В этом свитке рассмотрим группу Depth of field (Глубина резкости), вот ее мы и рассмотрим:

Для начала нам надо активизировать эту функцию, для того что бы это сделать поставьте галочку On, на изображение ниже показан результат активизации функции DOF.

Aperture — размер апертуры (относительного отверстия объектива) камеры, в единицах измерения сцены. Маленькая апертура уменьшает эффект DOF, большое значение апертуры создает более размытый эффект. Ниже на изображениях показано значение от меньшего до большего:

Апертура в оптике — диаметр отверстия, определяющего ширину светового пучка в оптической системе. Апертура определяется размерами линз или диафрагмами. От апертуры зависит разрешающая сила прибора.

Center bias — задает неравномерность DOF эффекта. Значение 0.0 означает, что свет проходит равномерно через апертуру. Положительные значения означают, что цвет проходит ближе к краю отверстия, отрицательные значения означает, что свет проходит ближе к центру отверстия апертуры.

Focal distance — фокусное расстояние, самый важная часть, настроек глубины резкости определяя на каком расстоянии от камеры будет располагаться объект в полном фокусе (резкими). Объекты ближе или дальше этого расстояния будут размытыми. На изображение ниже, и я показываю пример фокусировки ближе и дальше от центрального объекта в нашем случаи Шар.

Get from camera — при включенной опции фокусное расстояние берется из расстояния до цели камеры (target), если рендер выполняется из окна камеры.

Sides — эта опция позволяет эмулировать полигональную форму отверстия апертуры реальной камеры, при отключенной опции форма апертурного отверстия идеально круглая.

Как видно на изображение, при выключенном Sides задний фон идеально круглый, так как при включенном Sides и значение 3, задний имеет имеет более ребристое размытие, при значение 10 фон начинает сглаживаться, в итоге значение меньше создает более ребристое размытие, при более высоком значение становиться более сглаженные размытие.

Rotation — задает ориентацию формы апертурного отверстия, данный параметр становиться активным при активизации Sides параметра.

Anisotropy — эта опция позволяет включить растягивание эффекта bokeh (о эффекте bokeh можете прочитать ниже в этой статье, для того что бы понять его бездействие) вертикально или горизонтально. Положительные значения растягивают эффект по вертикали. Отрицательные значения по горизонтали.

Bokeh эффект относится к явлениям, которые происходят, когда части фотографического изображения лежат вне фокуса. Наиболее очевидный из этих эффектов — маленькие круговые артефакты (артефакт — ложное изображение в оптической системе), которые появляются, когда яркие источники света находятся вне фокуса; вместо получения просто расплывчатого изображения (эффект, как если бы Вы применили к фотографии фильтр «размытие по Гауссу»(gaussian blur filter) в photoshop), эти точки расширяются в небольшие световые кольца. Различные объективы и условия освещения будут давать различные эффекты.

Как мы видем на изображение что при изменение Anisotropy, значения 0,5 дает размазывание по горизонтали, тогда когда при значение -0,5 по вертикали, для того что бы привести все в порядок поставьте значение по умолчанию 0,0.

Subdivs — управляет качеством DOF. Меньшие значения просчитывается гораздо быстрее, но при этом увеличивается количества шума в изображение. Большие значения сглаживают шум, и значительно увеличивает время просчета изображения. Качество сэмплирования зависит так же от настройки QMC sampler и Image sampler.

Как мы видим, что при увеличение количество Subdivs от 6 до 26 увеличивается время просчета и уменьшается количество шума на размытом фоне.

Автор: AndyAN
Источник: 3dland.ru

© 2009-2022 Левченко Андрей. Любое использование материалов сайта возможно только с разрешения его автора.







Политика конфеденциальности
Пользовательское соглашение

Dynamic depth of field
