Технология Dual Pixel CMOS AF — это система автофокусировки (AF) с использованием датчика и с определением фазы, которая была разработана для обеспечения плавного и быстрого перевода фокуса при видеосъемке движущихся объектов, а также быстрой автофокусировки при фотосъемке в режиме Live View.
Эта уникальная технология, разработанная Canon, позволяет добиться профессионального эффекта плавного перевода фокуса по мере движения объекта съемки на зрителя с удержанием объекта в зоне резкости на размытом фоне и является визитной карточкой видеосъемки EOS.
Для получения более подробных сведений об этой технологии ознакомьтесь с информацией о Dual Pixel CMOS AF.
Все объективы Canon EF, EF-S и EF-M с функцией автофокусировки позволяют пользоваться преимуществами технологии Dual Pixel CMOS AF.
На некоторых снятых с производства объективах и комплектах объективов с телеконвертерами невозможно использовать Dual Pixel CMOS AF для высокой скорости привода фокусировки.
В этом случае Dual Pixel CMOS AF получает правильное направление фокусировки перед автоматическим переключением на определение контрастности. Это быстрее, чем просто автофокусировка с определением контрастности. Работа в режиме Movie Servo AF, который использует низкоскоростной привод, не затрагивается.
Объективы, которые не поддерживают высокоскоростной привод фокусировки Dual Pixel CMOS AF, перечислены ниже:
| EF14mm f/2.8L USM |
| EF24mm f/1.4L USM |
| EF100mm f/2.8 Macro |
| EF400mm f/2.8L USM |
| EF500mm f/4.5L USM |
| EF600mm f/4L USM |
| EF1200mm f/5.6L USM |
| EF16-35mm f/2.8L USM |
| EF17-35mm f/2.8L USM |
| EF20-35mm f/2.8L |
| EF24-85mm f/3.5-4.5 USM |
| EF28-70mm f/2.8L USM |
| EF28-70mm f/3.5-4.5 |
| EF28-70mm f/3.5-4.5 II |
| EF28-80mm f/2.8-4L USM |
EF28-80mm f/3. 5-5.6 |
| EF28-80mm f/3.5-5.6 USM |
| EF28-80mm f/3.5-5.6 II |
| EF28-80mm f/3.5-5.6 II USM |
| EF28-80mm f/3.5-5.6 III USM |
| EF28-80mm f/3.5-5.6 IV USM |
| EF28-80mm f/3.5-5.6 V USM |
| EF28-105mm f/3.5-4.5 USM |
| EF28-105mm f/3.5-4.5 II USM |
| EF28-105mm f/4-5.6 |
| EF28-105mm f/4-5.6 USM |
| EF35-70mm f/3.5-4.5 |
| EF35-70mm f/3.5-4.5A |
| EF35-80mm f/4-5.6 |
| EF35-80mm f/4-5.6 PZ |
| EF35-80mm f/4-5.6 USM |
| EF35-80mm f/4-5.6 II |
| EF35-80mm f/4-5.6 III |
| EF35-105mm f/3.5-4.5 |
| EF35-105mm f/4.5-5.6 |
| EF35-105mm f/4.5-5.6 USM |
| EF35-135mm f/3.5-4.5 |
| EF35-135mm f/4-5.6 USM |
| EF50-200mm f/3.5-4.5 |
| EF50-200mm f/3.5-4.5L |
| EF70-210mm f/3.5-4.5 USM |
| EF70-210mm f/4 |
EF75-300mm f/4-5. 6 |
| EF80-200mm f/2.8L |
| EF80-200mm f/4.5-5.6 |
| EF80-200mm f/4.5-5.6 USM |
| EF80-200mm f/4.5-5.6 II |
| EF90-300mm f/4.5-5.6 |
| EF90-300mm f/4.5-5.6 USM |
| EF100-200mm f/4.5A |
| EF100-300mm f/4.5-5.6 USM |
| EF100-300mm f/5.6 |
| EF100-300mm f/5.6L |
Dual Pixel RAW — Canon EOS 5D Mark IV
Dual Pixel RAW — Canon EOS 5D Mark IV — Canon RussiaЧто такое Dual Pixel RAW?
Dual Pixel RAW – это инновационная технология компании Canon, задействующая все фотодиоды 30,4-магапиксельного датчика изображения камеры EOS 5D Mark IV, созданного с использованием технологии Dual Pixel CMOS AF.
Принцип работы

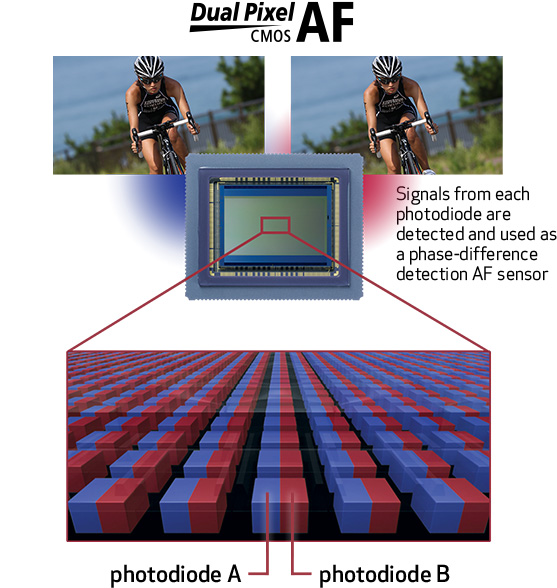

Каждый пиксель датчика изображения, использующего технологию Dual Pixel, состоит из двух фотодиодов. Подобное строение датчика изображения позволяет регистрировать сигналы А и Б от объекта съемки и обнаруживать разность фаз между ними, обеспечивая тем самым фокусировку по технологии Dual Pixel CMOS AF.
При формировании снимка датчик изображения камеры задействует объединенную информацию об изображении, полученную по А и Б каналам. Данная технология позволяет фокусироваться и формировать снимок, используя один и тот же датчик изображения.
При использовании формата Dual Pixel RAW в полученном RAW-файле будет содержаться информация о двух изображениях. Одно изображение состоит из комбинированных данных, полученных по каналам А и Б, а второе учитывает только данные канала А. Это означает, что файл, созданный в формате Dual Pixel Raw, содержит в себе не только стандартное изображение, но и параллактическую информацию, которую можно измерить, а также экстраполированные данные о расстоянии до объекта съемки. Поскольку снимок, сделанный в формате Dual Pixel RAW содержит в себе два изображения, его размер будет вдвое больше, чем у стандартного RAW-файла.
Используя специальный инструмент Dual Pixel Raw Optimizer в программе Digital Photo Professional, пользователь сможет применить данные, содержащиеся в файле формата Dual Pixel RAW, для микронастройки положения зоны максимальной резкости.
Точная настройка изображения
Если какой-либо определенной части изображения не хватает резкости, (например, в области глаз объекта при портретной съемке) это можно легко исправить, внеся изменения в изображение и перенеся зону резкости в нужное место.
Сдвиг боке
Формат Dual Pixel RAW также позволяет настроить положение расфокусированных областей («боке») и улучшить тем самым композицию кадра. Например, можно размыть предмет, отвлекающий внимание от основного объекта съемки.
Уменьшение паразитной засветки
В отличие от бликов, которые могут стать креативным украшением фотографии, например, сделать ее менее контрастной и более атмосферной, эффект паразитной засветки, вызванный переотражением света внутри объектива, зачастую крайне нежелателен. Использование формата Dual Pixel RAW позволит свести к минимуму проявление этого эффекта на этапе пост-обработки.
Для лучших результатов
Чтобы по максимуму использовать все возможности режима Dual Pixel RAW, потребуется точная настройка параметров съемки камеры EOS 5D Mark IV.
Для получения наилучших результатов снимайте с фокусным расстоянием не менее 50 мм и диафрагменным числом не более 5.6. Значение параметра ISO при этом не должно превышать 1600.
Полученный эффект может различаться, в зависимости от ориентации кадра (горизонтальная или вертикальная). Для максимальной эффективности придерживайтесь следующих параметров:
Фокусное расстояние
Расстояние до объекта
50 мм
1–10 м (3,3–32,8 фт)
100 мм
2–20 м (6,6–65,6 фт)
200 мм
4–40 м (13,1–131,2 фт)
илиЧто такое Dual Pixel AF и почему это важно?
В камерах Canon используются микроскопические «разделенные» пиксели, обеспечивающие быструю и эффективную автофокусировку. (Изображение предоставлено Canon)
Именно фазовое детектирование обычно позволяет быстро сфокусироваться на движущемся объекте. Обнаружение контраста, которое работает при съемке в режиме Live View на DSLR, работает медленнее, но также очень точно. Для большинства движущихся объектов вы бы выбрали съемку без использования ЖК-дисплея, но это не означает, что вы можете обойтись без точной и быстрой фокусировки при использовании обнаружения контраста, поэтому Canon представила Dual Pixel AF (DPAF) в свои датчики CMOS в 2013 году. Поскольку 80% пикселей на датчике могут играть «двойную» роль, технология была направлена на повышение скорости автофокусировки — как для фотосъемки, так и для видеосъемки.
Dual Pixel AF
Dual Pixel AF от Canon сравнивает «левое» и «правое» изображения для каждого пикселя для определения правильной фокусировки. (Изображение предоставлено Canon)(открывается в новой вкладке)

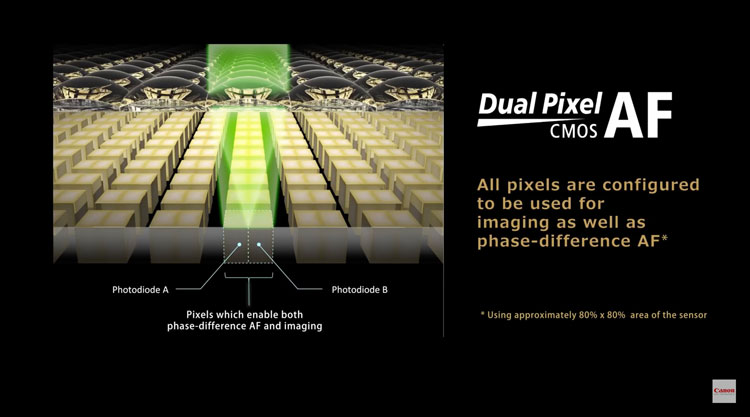

DPAF в основном означает, что каждый пиксель на датчике камеры имеет два отдельных светочувствительных фотодиода, каждый из которых имеет собственную микролинзу, способную работать вместе или по отдельности.
Информация собирается и отправляется каждым фотодиодом, затем анализируется для достижения фокусировки, но те же два отдельных сигнала затем объединяются в один для захвата сцены. Эта двойная роль выполняется мгновенно, и это то, что отличает датчики DPAF от других типов.
DSLR с DPAF должны быть быстрее, когда дело доходит до фокусировки при работе в режиме Live View. Например, если вы снимаете макроизображение, когда объектив иногда «охотится» за фокусировкой в режиме Live View с DPAF, возможность быстрой фокусировки является огромным преимуществом.
Dual Pixel AF для видео

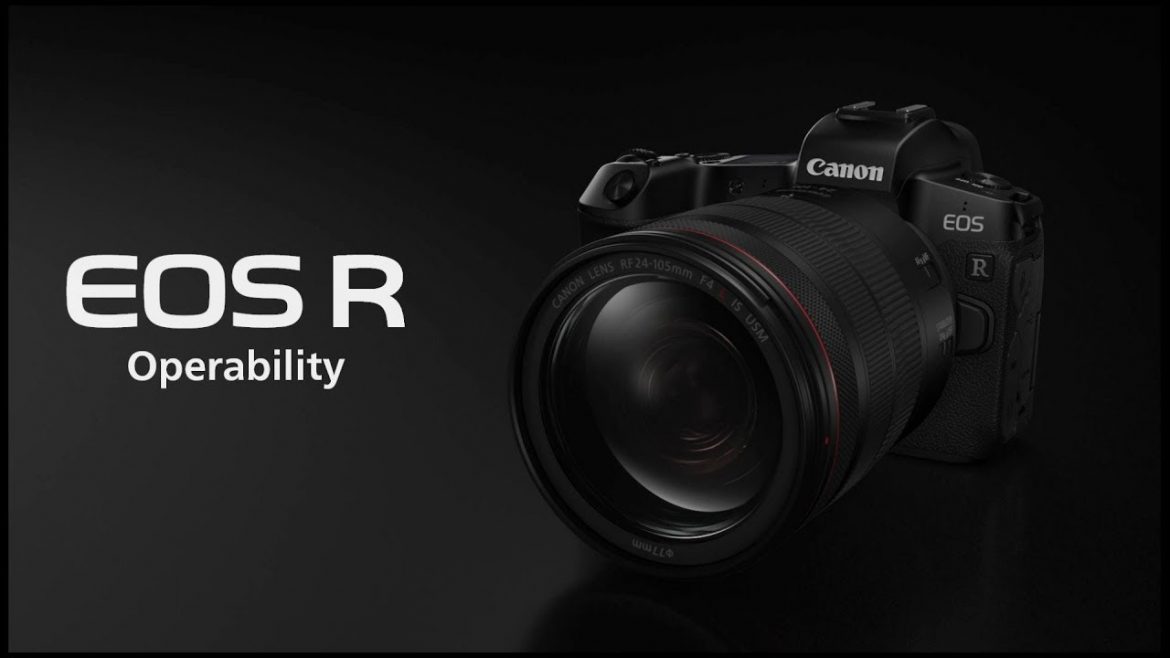

Dual Pixel AF от Canon обеспечивает быструю и точную автофокусировку для видео на беззеркальных камерах, таких как EOS R5, и на цифровых зеркальных камерах Canon в режиме просмотра в реальном времени. (Изображение предоставлено Canon)(открывается в новой вкладке)
Автофокусировка Dual Pixel особенно актуальна при съемке видео на DSLR. Для некоторых цифровых зеркальных камер возможность быстрой фиксации фокуса во время видеосъемки оказалась проблемой, поэтому создатели фильмов часто прибегали к ручной фокусировке.
Это, конечно, может быть серьезным недостатком, особенно при съемке движущихся объектов или съемке движущейся камерой.
Однако камеры с DPAF демонстрируют отличные возможности автофокусировки при съемке видео. Объедините эту функцию автофокусировки с двумя пикселями с моделями, которые предлагают фокусировку с помощью сенсорного экрана, и результаты действительно впечатляют, когда речь идет как о блокировке фокуса, так и о сохранении его на объекте, который движется.

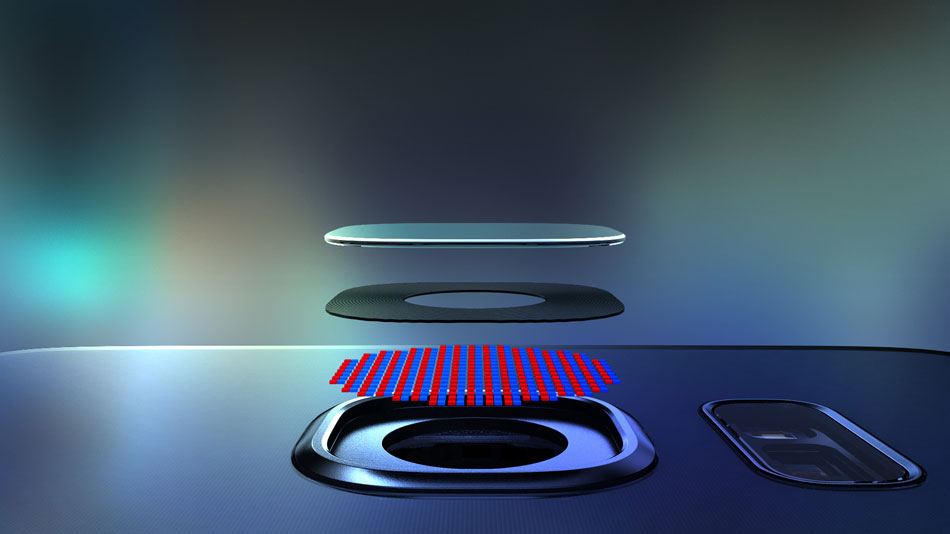

В начале 2021 года Samsung также анонсировала собственную технологию Dual Pixel, известную как Dual Pixel Pro. Несмотря на отличия, он работает по тому же принципу, улучшая способность камеры точно и быстро фокусироваться даже при плохом освещении.
Другие производители камер используют тот же принцип, но другой подход. Sony, Fujifilm, Olympus и Nikon предлагают автофокусировку с определением фазы на датчике, но с использованием специальных пикселей с определением фазы в разных местах на датчике. Конечный результат почти такой же.
Подробнее:
• Лучшие камеры Canon (открывается в новой вкладке)
• Лучшие зеркальные камеры (открывается в новой вкладке)
• DSLR и беззеркальные камеры (открывается в новой вкладке)
• Лучшие камеры 4K для видео (открывается в новой вкладке)
Спасибо, что прочитали 5 статей в этом месяце* Присоединяйтесь сейчас, чтобы получить неограниченный доступ
Наслаждайтесь первым месяцем всего за 1 фунт стерлингов / 1 доллар США / 1 евро
У вас уже есть учетная запись? Войдите здесь
*Читайте 5 бесплатных статей в месяц без подписки
Присоединяйтесь и получите неограниченный доступ
Попробуйте первый месяц всего за 1 фунт стерлингов / 1 доллар США / 1 евро
У вас уже есть аккаунт? Войдите здесь
Получите лучшие предложения по камерам, обзоры, советы по продуктам, конкурсы, новости о фотографии, которые нельзя пропустить, и многое другое!
Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future.
Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.Эндрю зарабатывает на жизнь фотографом, видеооператором и журналистом. В течение 26 лет он был специализированным редактором журнала, последние 13 из которых были в журнале «Практическая фотография». Давний эксперт в области фототехники во многих дисциплинах, он признается в том, что является универсальным фотографом и обладает творческими знаниями, позволяющими запечатлеть практически любой объект, хотя он сильно склоняется к фотографии дикой природы и путешествиям. Богатый опыт Эндрю в области фотографии означает, что он является автором давно существующего раздела Photo Answers для 9 0070 Магазин цифровых фотокамер
. Его работа в качестве журналиста, гида и преподавателя четко согласуется с его приверженностью Foto-Buzz — основанному им онлайн-сообществу по подписке, где Эндрю пишет статьи, снимает учебные пособия и ведет блоги на всевозможные темы и методы, связанные с фотографией, для энтузиастов.
фотографы.Основы двухпиксельного изображения. Вы видели новейший смартфон… | Винсент Табора | Цифровой сенсор High-Definition Pro
ФотосайтыВы видели последние камеры смартфонов? Они создают потрясающие изображения, которые соперничают с камерами DSLR. Они выглядят так, будто сняты профессионалом, но снято обычным человеком. Технология, лежащая в основе современных камер смартфонов, сочетает в себе традиционную оптику с программными алгоритмами. Это новая форма изображения, называемая вычислительной фотографией. Одним из наиболее известных примеров является технология двойного пикселя, о которой будет рассказано далее.
Традиционные камеры всегда были оптическими. У вас есть объектив для фокусировки и создания композиции изображения, а затем вы записываете его на пленку, чтобы создать экспозицию.
Внедрение цифровых камер заменило пленку электронным датчиком, но по-прежнему использует оптическое изображение для получения конечного результата. Компьютерная фотография расширяет возможности улучшения изображения с помощью встроенных в камеру возможностей. Это так же просто, как цифровая камера «наведи-снимай-щелкни», но для создания конечного изображения требуется больше времени на обработку изображения.
Сенсор с двумя пикселями решает проблему, с которой сталкиваются разработчики камер для смартфонов, связанные с размером сенсора. Меньший датчик был необходим на смартфонах, чтобы поместиться в корпус меньшего размера. Цифровые зеркальные или беззеркальные камеры имеют больший размер корпуса, чтобы соответствовать большим датчикам. Датчики большего размера могут улавливать больше света и, таким образом, создавать изображения более высокого качества. Как это можно сделать на смартфоне, где у вас не будет достаточно места для установки качественного датчика изображения? Ответ от некоторых производителей смартфонов заключается в использовании сенсоров с двумя пикселями.
Два фотодиода на фотосайте теперь объединяют свои значения для создания одного пикселя. Затем значения фотосайта обрабатываются сложными алгоритмами для создания окончательного изображения. Объединяя значения от двух фотодиодов в фотосайте пикселя сенсора, вы получаете результат большей детализации при объединении в один пиксель. Это было снято с помощью Pixel 3 (фото предоставлено Android Authority). Сочетая двухпиксельный сенсор с объективом, вы получаете камеру, способную снимать потрясающие изображения в различных режимах и условиях освещения. С помощью методов искусственного интеллекта, используемых в машинном обучении, фотоэффекты создаются с использованием обучающих данных из миллионов фотографий для создания наилучшего изображения. Именно так неподготовленный пользователь, не имеющий знаний и опыта в фотографии, может сделать отличное фото. Не нужно беспокоиться об диафрагме, выдержке, балансе белого или даже о настройках ISO. Композиция и творчество находятся в ведении пользователя, но финальное изображение было создано системой камеры смартфона.
В портретных режимах некоторых смартфонов получаются действительно отличные селфи благодаря сенсорам с двумя пикселями. Google действительно хорошо использовал это в линейке смартфонов Pixel 2. Несмотря на наличие только одной основной камеры, он смог показать лучшие результаты, чем его конкуренты с двумя камерами, такие как Samsung Galaxy и Apple iPhone. Датчики с двумя пикселями измеряют разницу с одной стороны пикселя и с другой вместо использования двух линз. Это доказывает, что на самом деле вам не нужно более 1 камеры на смартфоне, чтобы делать отличные снимки. Google делает это с помощью технологий искусственного интеллекта в программном обеспечении и двухпиксельных сенсорах. Одной из особенностей, которая позволяет камерам смартфонов Google делать отличные фотографии, является фокусировка, и это связано с автофокусировкой с двумя пикселями, используемой в линейке Pixel 3.
Производители камер для смартфонов позаимствовали двухпиксельную технологию у цифровых зеркальных камер.
Canon считается первой компанией, производящей камеры, которая представила в своей Canon EOS 70D функцию Dual Pixel Autofocus. В EOS 70D по-прежнему используется фазовый автофокус, но он не будет полагаться на зеркала камеры. Вместо этого датчик будет обрабатывать автофокусировку света без необходимости в других модулях. Это именно то, что нужно беззеркальной системе, такой как камера смартфона. Не полагаясь на зеркала, которые требуют механического движения для регулировки и, следовательно, требуют больше времени для фокусировки, датчик с двумя пикселями более точен и может быстрее фокусироваться на изображении.
Теперь ясно, что основными преимуществами двухпиксельных сенсоров являются быстрая автофокусировка и более четкое изображение. Камера может точно сфокусироваться на изображении независимо от его положения. Даже в зеркальных и беззеркальных камерах используются датчики с двумя пикселями, но встроить их в камеру смартфона очень практично из-за того, как они улучшают изображения, несмотря на меньший размер.
