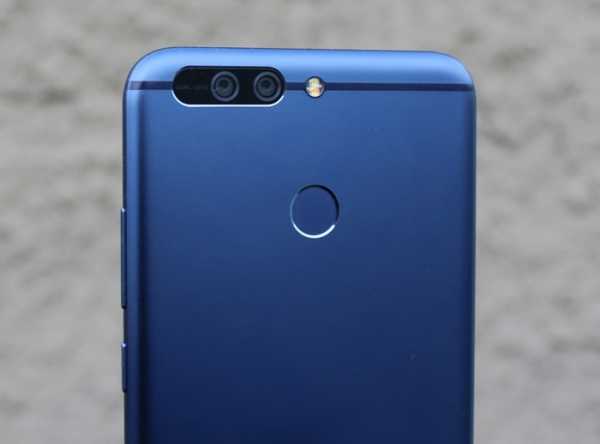

Что такое фазовый автофокус в камере смартфоне?

Рассказываем о широко распространенной и полезной технологии в камерах смартфонов.

Все хотят, чтобы при съемке фотографии получались ясными и четкими, а фотографируемый объект — отчетливым и резким, то есть находился в фокусе. В настоящее время во всех современных гаджетах есть автоматический фокус, при котором устройство самостоятельно размещает линзы на таком фокусном расстоянии, которое позволит запечатлеть предмет съемки без смазывания.

Со стороны кажется, что все происходит просто и быстро — достаточно навести камеру на нужную область кадра, и фотография готова. На самом деле за короткий промежуток времени происходит масса незаметных нам процессов и вычислений.

В большинстве устройств используется автоматическая фокусировка, реализованная на основе сканирования световых фаз — фазовый автофокус. Попробуем описать его принцип действия доступным языком.

Впервые такой тип автофокусировки был установлен в зеркальных фотоаппаратах, где зарекомендовал себя как стабильный и быстрый. Позже фазовым автофокусом стали снабжаться фотокамеры смартфонов — сейчас этим никого не удивить.

Как работает фазовый автофокус?

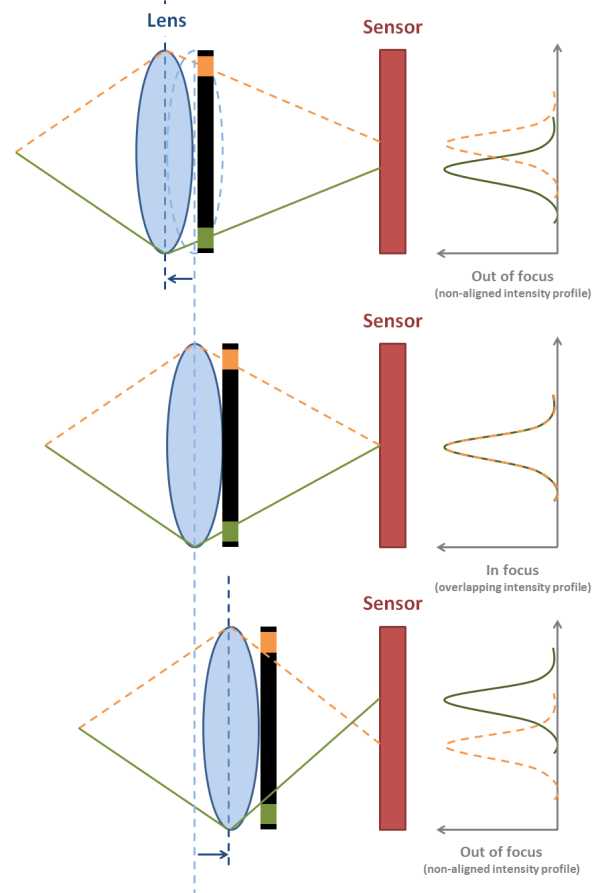

От всех областей фотографируемой картинки потоки света попадают в объектив камеры, а после этого на светочувствительный сенсор — матрицу камеры. На ней расположен фазовый датчик (зачастую не один), который анализирует равномерность поступивших световых фаз. Если они одинаковы, фокусное расстояние относительно объекта съемки выбрано верно. При расхождении характеристик полученных световых потоков этот датчик сообщает об этом процессору камеры, который перемещает линзы объектива для получения верных параметров световых фаз. Эти измерения происходят очень быстро.

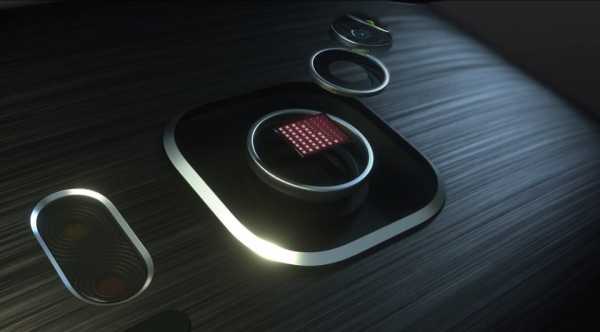

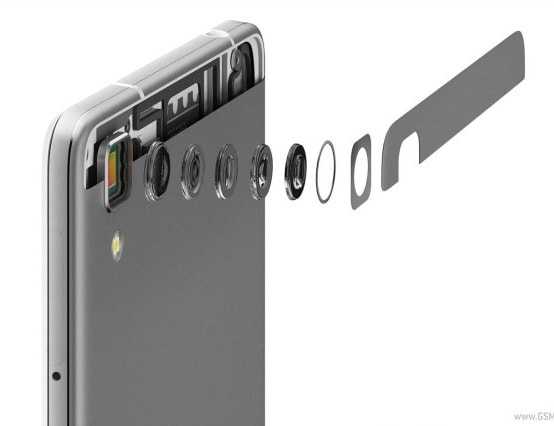

В большинстве мобильных камер фазовые датчики располагаются равномерно по площади будущего кадра, чтобы охватить зоной резкости любой отдельный объект. Благодаря этому возможно объединение резкости на нескольких объектах съемки, находящихся на примерно одинаковом расстоянии от объектива.

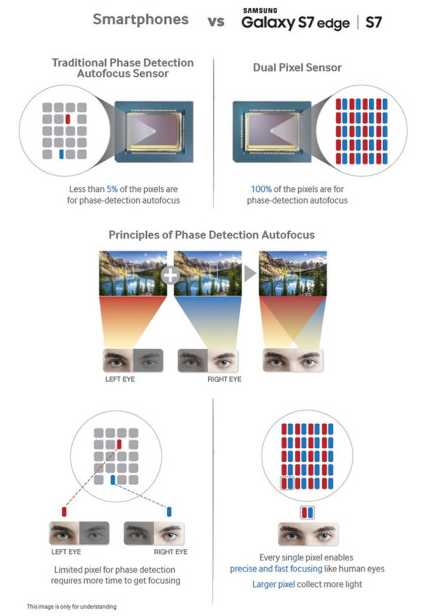

Чтобы наглядно представить работу и расположение фазовых датчиков на матрице, давайте вспомним процесс фотографирования на цифровой мыльнице или зеркальном фотоаппарате. Перед тем, как сделать фотографию, мы не до конца нажимаем на кнопку спуска затвора. В этот момент происходит оценка возможных объектов фокусировки — на дисплее они помечаются многочисленными квадратиками или красными точками. Это и есть проявление работы фазовых детекторов.

Плюсы и минусы

Достоинство фазового автофокуса — высокая скорость наведения, особенно по сравнению с устаревшим контрастным аналогом. Процессору камеры и детекторам необходимы доли секунды для замера и установки резкости, причем ошибки фокусировки достаточно редки.

В современных флагманских смартфонах количество детекторов настолько велико, что может покрывать до 20% матрицы, поэтому качество снимков значительно возрастает. Некоторые производители, например Samsung, снабжают матрицу камеры своих гаджетов световыми датчиками на все 100% — речь идет о технологии Dual Pixel , о которой мы подробно рассказывали в этой статье.

Еще один несомненный плюс фазового автофокуса — возможность фокусироваться на движущихся объектах. Несмотря на то, что картинка в этом случае стремительно меняется, датчики наводят резкость на нужный предмет.

Недостаток фазового автофокуса — увеличение вероятности неверной фокусировки при недостаточном освещении, когда фотографируемый объект располагается на значительном расстоянии от камеры. В этом случае световым детекторам недостаточно информации о фотографируемых объектах.

Напоследок простой, но полезный совет. Чтобы получить фотографию с резкостью в нужной вам области (не только по центру), при наведении смартфона прикоснитесь к дисплею в требуемой точке фокуса.

Загрузка…

androidlime.ru

Просто о контрастном и фазовом автофокусе

Принципы работы системы автофокуса.

Фокусировка – больной вопрос для большинства фотолюбителей (да и профессионалов тоже). Поверьте, или проверьте: любой фотографический форум убедит Вас, а тесты фотоаппаратов обязательно содержат раздел, посвященный исключительно работе автофокуса.

Обсуждения же автофокуса на фотографических форумах чаще всего заканчиваются взаимными обвинениями в невежестве или виртуальным хватанием за лацканы пиджака с криками «А ты кто такой?!». Подумалось мне заняться самообразованием и разобраться — на бытовом уровне, как работает автофокус в современных цифровых фотоаппаратах. Оказалось, что материалов в сети очень немного, а понятных человеку без специального образования – еще меньше. Результаты поисков и компилирование информации (спасибо ЛензРенталз!) изложены ниже.

В современных цифровых фотоаппаратах используются две системы автофокуса: контрастный автофокус и фазовый автофокус. Давайте начнем с более простой (и менее распространенной в «зеркалках») системы автофокуса: контрастного автофокуса.

Контрастный автофокус

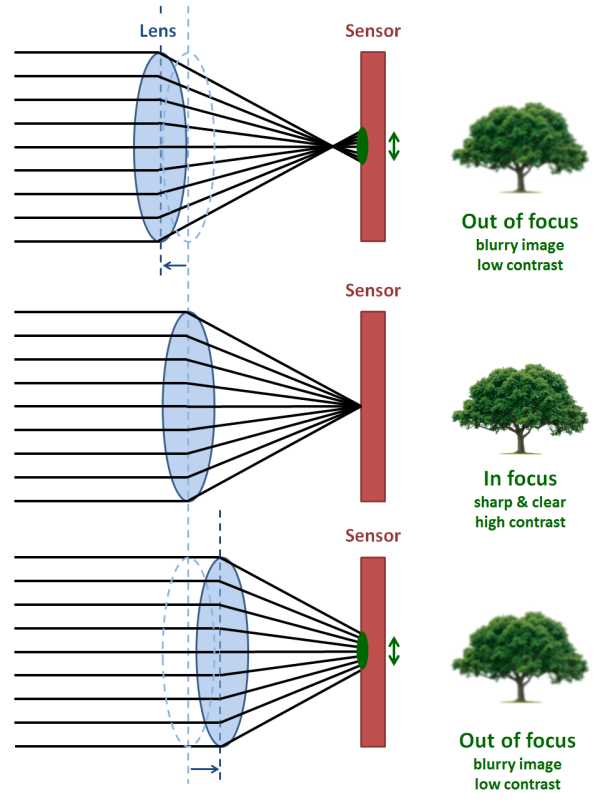

Контрастный автофокус работает следующим образом: процессор оценивает гистограмму, получаемую с матрицы фотоаппарата, немного перемещает линзы объектива – смещая точку фокусировки, затем производит переоценку, чтобы увидеть, повысился или снизился контраст. Если контраст повысился, фотоаппарат продолжает смещать точку фокусировки в выбранном направлении, пока изображение не станет максимально контрастным. Если же контраст снизился, объективу дается указание смещать точку фокусировки в другую сторону. Процесс повторяется до достижения максимального контраста (что по существу означает продвижение точки фокусировки чуть дальше положения максимального контраста и возврат к точке, после которой контраст начал снижаться). «Сфокусированное» методом контрастного автофокуса изображение – это изображение с максимальным контрастом.

Если ваша камера показывает гистограмму в режиме Live View можно вручную фокусироваться по контрасту.

При контрастном автофокусе оценивается изображение с небольшого участка матрицы – используемого в качестве датчика и совпадающего с точкой фокусировки, выбранной фотографом. Это позволяет выбрать объект, на котором нужно сфокусироваться, и избавляет процессор фотоаппарата от необходимости оценивать контраст всего изображения – оценивается контраст только в выбранных точках автофокусировки.



Недостатки контрастного автофокуса

Основным недостатком контрастного автофокуса является его неторопливость. Многоходовый процесс «сдвиг точки фокусировки/линз объектива – оценка – сдвиг – оценка» требует времени, да и фотоаппарат может начать с перемещения точки фокусировки в неправильном направлении – потом нужно будет возвращаться. Из-за крайне невысокой скорости и невозможности следящей фокусировки, контрастный автофокус мало подходит для динамичных сюжетов. Медлительность усложняет даже съемку неподвижных объектов. Контрастный автофокус значительно более чем фазовый зависит от хорошего освещения, да и — что очевидно — требует хорошей контрастности объекта, на котором производится фокусировка.



Преимущества контрастного автофокуса

Есть у контрастного автофокуса и преимущества, благодаря которым он не только до сих пор используется в фотоаппаратах, но и увеличивает свое присутствие. Во-первых, система контрастного автофокуса проще. Она не требует дополнительных датчиков и микросхем, которые нужны для фазового автофокуса. Простота снижает стоимость и (а для многих цена важнее скорости) является основной причиной использования контрастного автофокуса в компактных цифровых фотоаппаратах. (Другая причина состоит в том, что глубина резкости у компактных фотоаппаратов изначально больше и требования к точности автофокуса существенно ниже).

Простота системы контрастного автофокуса уменьшает ее размер. Например, появившиеся недавно беззеркальные цифровые фотоаппараты со сменной оптикой стремятся к миниатюрности, а система контрастного автофокуса не требует «отводить» изображение в сторону от матрицы фотоаппарата: значит не нужны призмы, зеркала и линзы, необходимые для системы фазового автофокуса. Миниатюрность — одно из важнейших преимуществ беззеркальных фотоаппаратов со сменной оптикой — все они используют контрастный автофокус.

Второе преимущество состоит в том, что в системе контрастного автофокуса используется матрица фотоаппарата. Нет необходимости «отвода» пучка света через специальные призмы и зеркала на дополнительные датчики, которые могут быть неотюстированы по отношению к матрице фотоаппарата. При контрастной автофокусировке оценивается реальное изображение на матрице фотоаппарата, а не отдельное изображение, которое должно быть (а «должен» еще не значит, что так и есть) точно выверено на соответствие с матрицей.

Именно по этой причине контрастный автофокус обеспечивает более точную автофокусировку, чем фазовый. Подчеркну: «при использовании матрицы для контрастной фокусировки». В зеркальных фотоаппаратах Olympus и Sony для контрастного автофокуса в режиме Live View используется дополнительная, меньшая матрица, а значит — как и в любой системе, требующей юстировки — остается возможность неправильной юстировки.

В целом, система контрастного автофокуса проще, дешевле, меньше по размерам, и теоретически более точна, чем фазовый автофокус. Но она намного медленнее. Производители прилагают все усилия, чтобы ускорить контрастный автофокус, есть успехи, но в ближайшем будущем он будет оставаться более медленным.

Фазовый автофокус

Основные принципы

Систему фазового автофокуса (также известного как phase matching) предложила фирма Honeywell в 1970-х годах; впервые серийно ее использовали в фотоаппарате Minolta Maxxum 7000. Honeywell подала на Minolta иск за нарушение патентых прав и выиграла дело; так что производителям пришлось заплатить Honeywell за право использовать фазовую систему автофокуса.

Фазовый автофокус основан на принципе, согласно которому, исходящие/отраженные от точки, находящейся в фокусе, лучи будут в равной степени освещать противоположные стороны объектива («будут находиться в фазе»). Если объектив сфокусирован перед или позади этой точки, эти лучи света по-разному проходят через края объектива («находятся не в фазе»).

Большинство существующих систем фазового автофокуса используют зеркала, линзы или призмы (разделители пучка), чтобы разделить лучи, проходящие через противоположные края объектива на два луча; и вторичную систему линз, чтобы снова сфокусировать эти лучи на датчике автофокуса (как правило, CCD). Этот датчик определяет, куда падают лучи света проходящие через противоположные края объектива. Если точка находится в фокусе, лучи попадают на датчик на определенном расстоянии друг от друга. Если объектив сфокусирован ближе или дальше требуемой точки, расстояние между этими лучами будет меньше или больше. Много слов, давайте попробуем посмотреть на графическое отображение процесса — (рис. 1).

Рис. 1 Принцип работы фазового автофокуса

Сразу оговорюсь: описание и рисунок дают очень упрощенное объяснение принципа работы фазового автофокуса – для того лишь, чтобы получить представление о том, «как это работает». Физика и механика процесса, описание которых заняло бы не одну страницу, полную формул, цифр и других непонятностей, остались «за кадром».



На рисунке ясно видно, что процессор фотоаппарата в системе фазового автофокуса сразу определяет, сфокусирован объектив слишком близко или слишком далеко от объекта, так что один из недостатков контрастного автофокуса (камера не знает, в какую сторону смещать точку фокусировки) изначально отсутствует — вместо перемещения вперед и назад и определения в каком направлении лежит большая контрастность, в фазовом автофокусе процессор сразу видит, в какую сторону смещать точку фокусировки.

А дальше идет процесс. Каждый автофокусный объектив оснащен микропроцессором, сообщающим фотоаппарату о своем присутствии и состоянии, например, «Я объектив 50/1.4 и мой фокусирующий элемент находится в положении на 20% ближе, чем бесконечность» — или нечто подобное. Когда Вы нажимаете на кнопку затвора наполовину, происходит следующее:

  • Фотоаппарат считывает данные с датчика автофокуса, сверяется с массивом данных, содержащих сведения о свойствах автофокусных объективов этого производителя, делает некоторые расчеты и говорит объективу что-то вроде «Передвинь точку автофокуса вот настолько к бесконечности».

  • В объективе есть датчики и микросхемы, измеряющие либо количество тока, поданного на моторчик фокусировки, либо насколько передвинулся фокусирующий элемент. Объектив смещает фокусировочный элемент и посылает сигнал фотоаппарату «почти у цели».

  • Фотоаппарат перепроверяет данные с датчиков автофокуса, и отправляет сигнал объективу к более точной настройке; процесс точной фокусировки может повторяться несколько раз, пока объектив не сфокусируется «точно в цель». Если что-то идет не так, происходит печально известное «рысканье» объектива.

  • После фокусирования, фотоаппарат приказывает объективу зафиксировать фокус, и информирует фотографа (звуком и индикатором в видоискателе). Весь процесс занимает толику секунды. Очень быстро.

Схема фазового автофокуса



Датчик автофокуса не может находиться перед матрицей, поэтому производители используют частично прозрачные области в зеркале, пропускающие свет на вторичное зеркало, от которого он и отражается на датчик автофокуса (рис. 2).

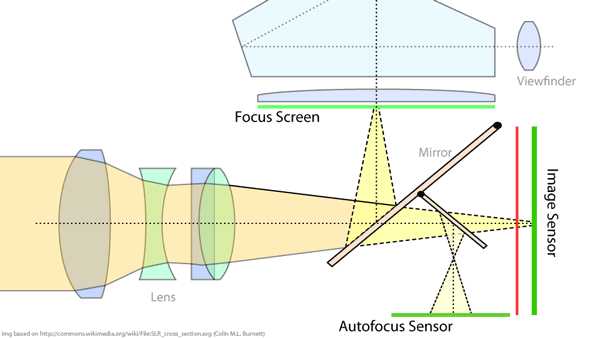

Рис. 2 Схема фазового автофокуса

Обычно датчик автофокуса располагается под основным зеркалом (рис. 3) вместе с датчиками экспозамера. Красной стрелкой показан датчик автофокуса фотоаппарата Canon EOS 5D. Изображение взято с сайта Canon, USA

Рис. 3 Расположение датчика автофокуса

Типы датчиков фазового автофокуса

Каждый датчик способен оценить лишь небольшую часть изображения. Горизонтальные датчики точнее работают с вертикальными деталями. В большинстве изображений вертикальные детали преобладают, поэтому горизонтальных датчиков больше. Есть и вертикальные датчики, как правило, расположенные крестообразно с горизонтальными (рис. 4). Некоторые фотоаппараты оборудованы даже диагональными датчиками фазового автофокуса.

Некоторые датчики автофокуса (почти всегда располагаются в центре), с помощью различных линз и размера самого датчика, достигают большей точности автофокуса, особенно при использовании светосильных объективов. Чаще всего они включаются в работу только при использовании объективов со светосилой f/2.8 или светлее. На рисунке 4, например, показано, что при использовании объектива f/2.8 будет использоваться крестообразный датчик, а для более темных объективов будет задействован лишь один менее точный датчик автофокуса.

Рис. 4 Крестообразный датчик автофокуса

В первых системах фазового автофокуса (и в некоторых современных фотоаппаратах среднего формата) был только один датчик в центре изображения. С ростом вычислительной мощности и инженерного мастерства добавлялись все новые и новые датчики. Сейчас у большинства фотоаппаратов их от семи/девяти и до 52. Можно – в зависимости от требований снимаемой сцены — выбрать один, все, или группу датчиков. Можно сообщить фотоаппарату какой датчик/датчики использовать.



Многочисленные датчики фазового автофокуса, совместно с процессором фотоаппарата, способны на замечательные вещи. Определяя, в каких датчиках движущийся объект находится в фокусе и как это изменяется – измеряя перемещение объекта и считывая показания через кратчайшие промежутки времени – фотоаппарат может предсказывать, где будет находиться движущийся объект через определенный промежуток времени. На этом основана работа следящего автофокуса.

Влияние светосилы объектива

Независимо от типа датчика, автофокус будет более точным при использовании светосильных объективов. В процессе фокусировки фотоаппарат максимально открывает объектив, закрывая диафрагму до выбранного вами значения только в момент открытия шторок. Фазовый автофокус тем точнее, чем шире угол лучей света. На приведенной схеме угол лучей, полученных от объектива f/2.8 (синие линии), будет больше, чем от объектива f/4 (красные линии), которые в свою очередь больше, чем от объектива f/5.6 (желтые линии). При использовании объектива с максимальной диафрагмой f/8, только самые точные датчики способны работать, но фокусировка будет медленной и менее точной. Именно по этой причине прекращают автофокусироваться объективы f/5.6, когда мы пытаемся использовать телеконвертер, снижающий их максимальную светосилу до f/8 или f/11.



Преимущества фазового автофокуса

Основные преимущества фазового автофокуса мы уже упомянули:

  • он много быстрее контрастного — достаточно быстр для съемки движущихся объектов.

  • Фотоаппарат способен использовать группу датчиков для оценки движения объекта, что дает нам следящий/предикативный автофокус.

Есть и менее явные преимущества. Группы датчиков фазового автофокуса могут использоваться для «электронного ГРИП » – предварительной оценки глубины резкости. Некоторые фотоаппараты (правда, их немного) оснащены функцией автофокусной ловушки (trap autofocus) – они делают снимок в момент, когда что-то попадает в активную точку фокусировки. Если датчики обнаруживают движение в статической сцене, они могут сообщить о недопустимом шевелении фотоаппарата. Но – основное — скорость и следящий автофокус



Недостатки фазового автофокуса

Во-первых, система фазового автофокуса требует физической юстировки. Путь света к матрице фотоаппарата должен быть согласован с путем света к датчику автофокуса так, чтобы предмет, находящийся в фокусе на датчике автофокусировки был в фокусе и на матрице. Каждый объектив должен содержать микросхему, обеспечивающую обратную связь с фотоаппаратом и сообщающую ему информацию о точном положении фокусирующего элемента, о том, на какое расстояние элемент перемещается при подаче определенного тока на моторчик автофокуса. Все это должно быть точно согласовано и выверено таким образом, чтобы объектив смещал точку фокусировки именно туда, куда ему указал фотоаппарат, а фотоаппарат знал точное положение этой точки. Малейшая несогласованность приводит к неточной фокусировке.

Во-вторых, система требует программной настройки. Каждый фотоаппарат и объектив программируются производителем, в память вносится большое количество данных. Благодаря этим данным обеспечивается согласованная работа фотоаппарата и объектива, а точность автофокуса иногда может быть улучшена путем обновления прошивок. Такие обновления часто выпускаются вслед за появлением новых объективов.

Производители скрывают алгоритмы работы своих систем фазового автофокуса. Сторонние производители объективов вынуждены экспериментальным путем считывать и декодировать сигналы, которыми обмениваются фотоаппарат и объектив и на основе этих данных разрабатывать свои микропроцессоры и свои алгоритмы. Из-за этого точность автофокуса при использовании объективов сторонних производителей может быть ниже. Изменение алгоритмов производителями фотоаппаратов приводит к тому, что автофокус на объективах сторонних производителей отказывается работать (их нужно перепрограммировать, как недавно произошло с Sigma AF 120-300/2.8 и Nikon D3X).



Как уже упоминалось, светосила объектива влияет на точность фазового автофокуса. Светосильные объективы способны фокусироваться в более сложных условиях. Обычно зависимость от светосилы не вызывает проблем, потому что у темных объективов большая глубина резкости. Однако, есть значения максимальной светосилы (как правило, f/5.6 или f/8), когда фазовый автофокус просто отказывается работать. (Помните, речь идет о максимальной светосиле объектива — фотоаппарат автоматически полностью открывает диафрагму объектива в процессе фокусировки, поэтому установленное значение не оказывает влияние на автофокус, если максимальная диафрагма объектива соответствует возможностям фотоаппарата).



Поскольку свет попадает на датчики автофокуса только когда зеркало опущено, они перестают работать в момент снимка, и не начинают работать до того, пока зеркало не вернется в исходное положение. Именно поэтому фазовый автофокус не работает в режиме Live View, а следящий автофокус может ошибаться при серийной съемке.



Есть и другие проблемки, которые мы не замечаем. Линейные поляризационные фильтры мешают фазовому автофокусу. Линейных поляриков сейчас осталось немного, но бывает, что купив его «по-дешевке» владелец потом удивляется неточности автофокуса. Фазовый автофокус может просто «сдуться» на некоторых сюжетах (типа шахматной доски или решетки), а контрастный легко справляется с ними.

Live View:

Я выделил режим Live View, потому что именно он заставляет производителей работать над усовершенствованием контрастного автофокуса и над созданием гибридных систем. Как уже упоминалось, контрастный автофокус обладает определенными преимуществами, а преодоление его ограничений будет на пользу всем фотографирующим.

Olympus и Sony уже создали системы, которые разделяют пучок света, отправляя часть в видоискатель, а часть – на дополнительный датчик изображения. Такая система позволяет пользоваться фазовым автофокусом даже в режиме Live View. Но и риск неточной фокусировки возрастает, ведь используется не матрица, а вспомогательный датчик.



Canon описал систему, которая использует фазовый автофокус на начальном этапе, а затем тонко подстраивает фокусировку при помощи контрастного автофокуса.

Nikon кажется, подал заявку на патентование принципа, когда определенные пиксели матрицы фотоаппарата будут использоваться в качестве датчиков фазового автофокуса. Это – по-моему – будет просто революцией.

FujiFilm уже выпустил линейку компактных цифровых фотоаппаратов с гибридной системой автофокуса.



Поживем, увидим. Но очевидно, что впервые за последние годы изменения систем автофокуса могут быть революционным, а не эволюционными. Что – согласитесь – таит для фотолюбителей много интересного и захватывающего.





август 2010 года

www.vlador.com

Контрастный и фазовый автофокус — «Фотоучебник»

Резкость — одна из важнейших составляющих качественной фотографии. Будучи достаточно резким, снимок может передать сюжет в мельчайших подробностях и деталях.

За резкость фотографии отвечает прежде всего фокусировка. О том, что это такое и как с ней работают современные фотоаппараты, мы сегодня и поговорим.

НЕМНОГО ТЕОРИИ И ИСТОРИИ

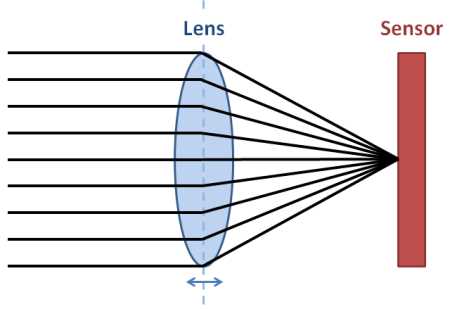

Объектив фокусируется не на конкретном объекте, а на определённой дистанции. Объектив, как и любой оптический прибор (например, проектор, бинокль, микроскоп, увеличительное стекло), может быть сфокусирован только на определённом расстоянии. И только объекты, находящиеся на этой дистанции, будут в кадре резкими. На некоторых объективах даже предусмотрена специальная шкала, показывающая дистанцию фокусировки в метрах. Во время фокусировки в объективе туда-сюда двигается блок линз, подобно тому, как мы двигаем обычную лупу, разглядывая мелкие предметы: лупа покажет их резкими только тогда, когда будет находиться на нужном расстоянии от них.

Nikon D810 / Nikon 85mm f/1.4D AF Nikkor

При наведении на резкость мы настраиваем объектив на определённую дистанцию фокусировки.

Nikon D810 / Nikon 85mm f/1.4D AF Nikkor

Ошибка с этим параметром грозит тем, что главный объект снимка получится нерезким.

Интересное следствие из предыдущего пункта: если в кадре есть несколько объектов, которые расположены на разных дистанциях, то просто так на всех них сфокусироваться не получится. Но есть решение: уместить все объекты в глубину резкости. О том, как с ней работать, мы писали в отдельных уроках. Отметим, что на устройствах с очень маленьким по размеру сенсором (например, на смартфонах или компактных фотоаппаратах) глубина резкости будет очень большой. Именно поэтому на такие устройства легко сделать кадр, где резким получится как передний, так и задний план. Но по этой же причине с ними практически невозможно размыть фон на снимке.

Раньше фотографы самостоятельно фокусировали объектив. Сегодня функция ручной фокусировки сохранилась практически в любой фотокамере. А в зеркальной фототехнике она присутствует всегда. Минус ручной фокусировки в том, что для точного наведения на резкость вам потребуется много времени. А если ваш объект ещё и двигается, то ручная фокусировка превращается в настоящее испытание нервов, координации и зрения фотографа. Начиная с 80-х годов прошлого столетия стали развиваться системы автоматической фокусировки. Тогда компания Nikon представила свою первую камеру, наделённую автофокусом — Nikon F3AF.

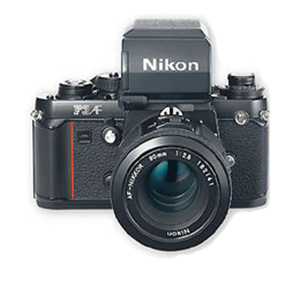

Фотоаппарат Nikon F3AF — первая автофокусная зеркальная камера от Nikon.

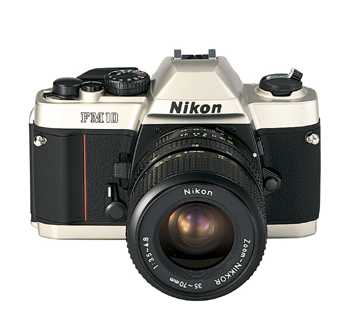

Nikon FM10 — единственная зеркалка Nikon без автофокуса, которую можно до сих пор купить не только на вторичном рынке, но и в официальных магазинах. И да, к тому же это плёночная фотокамера.

C тех пор фотокамеры, наделённые функцией автофокуса, вытеснили более простые модели, лишённые её. Сегодня практически не выпускают фотоаппараты без автоматической фокусировки.

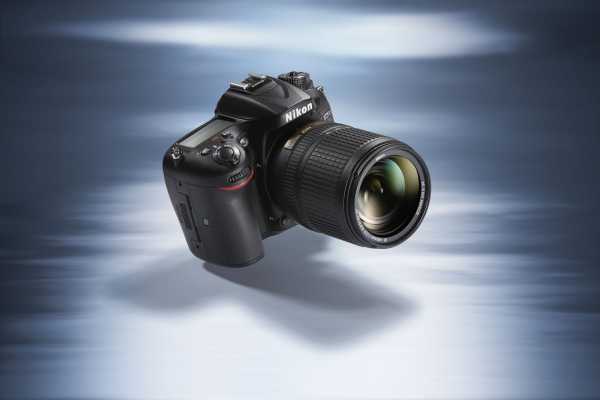

Nikon D7200 — современная камера с продвинутой системой автофокуса.

Можно говорить о том, что в наши дни автофокус стал неотъемлемой частью современной фотокамеры. Системы автоматической фокусировки совершенствуются с каждым годом, становясь всё быстрее, чувствительнее и гибче в работе.

КАК РАБОТАЕТ АВТОФОКУС?

Система автоматической фокусировки — это комплекс датчиков и механизмов. Аппарату нужно оценить будущий кадр, понять, на какой дистанции нужно сфокусироваться, а после этого ещё и соответствующим образом передвинуть блок линз в объективе так, чтобы он проецировал на сенсор резкое изображение.

По принципу работы различают два основных типа систем автофокуса.

ФАЗОВАЯ ФОКУСИРОВКА

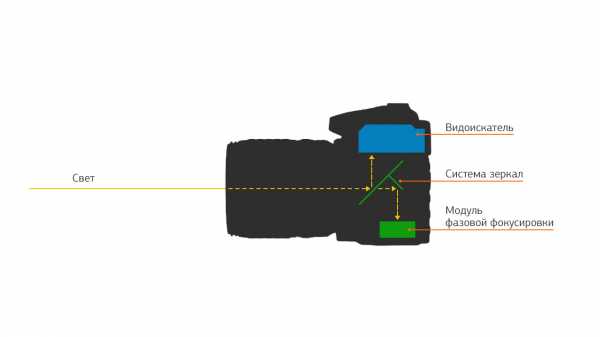

Проверенный временем тип автоматической фокусировки. Такой тип автофокуса является основным для зеркальных фотоаппаратов. Мы знаем, что ключевой элемент зеркальной камеры — это, собственно, зеркало. Благодаря ему мы можем видеть изображение, получаемое прямо через объектив аппарата. Но на этом функции зеркала не заканчиваются. И кстати, зеркало в камере не одно: там имеется целая система зеркал. Она устроена таким образом, что часть отражённого света отправляется в видоискатель, а часть попадает на специальный модуль, на котором установлены датчики. Современный модуль автофокуса может содержать десятки таких датчиков. Производители стараются располагать датчики так, чтобы они покрывали максимально возможную площадь кадра, дабы фотограф мог сфокусироваться на любом фрагменте будущей фотографии.

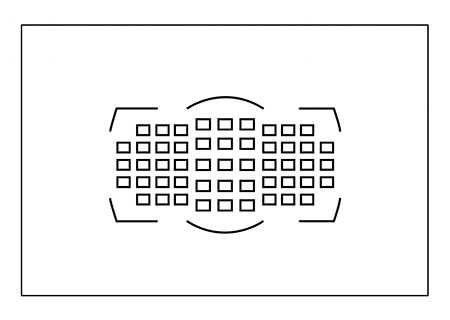

Перед фотографом эти маленькие датчики предстают как точки фокусировки в видоискателе. Думаю, они знакомы всем. Фотограф волен выбрать самостоятельно нужную точку (читай «отдельный датчик на модуле фокусировки»), а может доверить этот выбор автоматике аппарата.

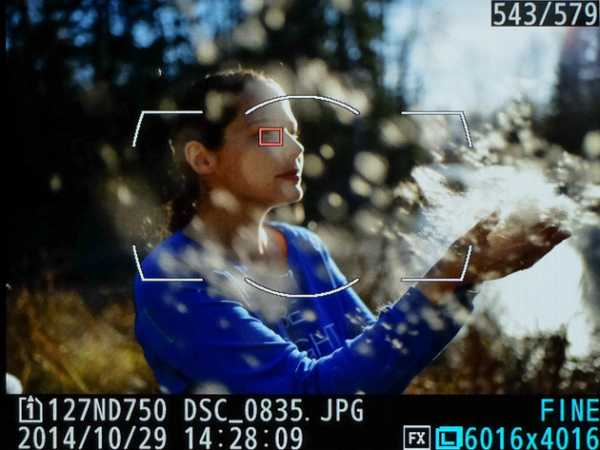

Красный квадратик — выбранная точка фокусировки. Выбрав её, фотограф «приказал» фотокамере задействовать при фокусировке соответствующий ей датчик на модуле автофокуса.

Для анализа изображения каждый датчик оснащён собственной миниатюрной матрицей шириной в 1 пиксель и длиной в несколько десятков пикселей. При этом некоторые датчики оснащаются двумя такими матрицами, установленными крестом. Датчики крестового типа более чувствительны, поэтому они размещаются в ключевых местах, а вокруг них располагаются обычные. К примеру, по центру кадра почти всегда располагается датчик крестового типа. Фотографы знают, что центральная точка автофокуса — самая цепкая и чувствительная.

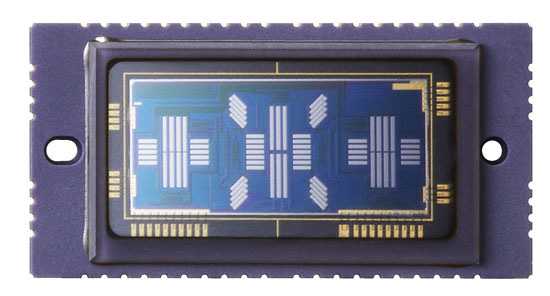

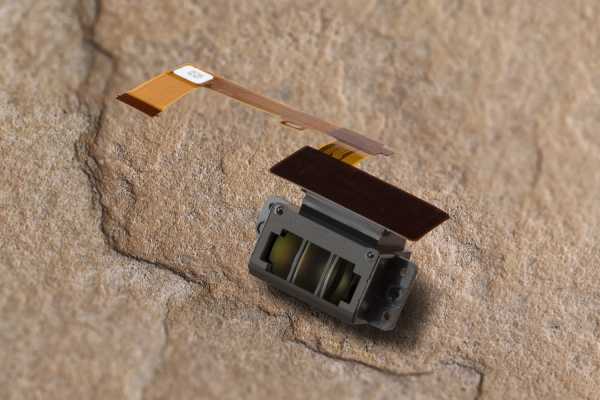

Модуль фазовой фокусировки фотоаппарата Nikon D750 оснащён 51 датчиком, 15 из которых крестового типа.

Система автофокуса вступает в работу тогда, когда вы нажали кнопку спуска наполовину. Также на некоторых аппаратах существует специальная кнопка активации автофокуса. Модуль фокусировки сообщает фотокамере, на какую дистанцию нужно сфокусировать объектив, чтобы получить резкое изображение в выбранной точке. Для этого запускается специальный моторчик, который двигает линзы объектива, наводясь на резкость.

Теперь фотокамере остаётся сфокусировать объектив, и когда это произойдёт, можно будет делать снимок.

ПЛЮСЫ ФАЗОВОГО ТИПА ФОКУСИРОВКИ:

·         Скорость работы. Данный тип фокусировки является самым быстрым на сегодняшний день. Отметим, что скорость работы всей системы автофокуса будет зависеть и от прочих факторов (к примеру, от скорости привода фокусировки в объективе).

·         Высокая чувствительность. Датчики фазовой фокусировки могут работать даже при очень скудном освещении.

Nikon D810 / Nikon AF-S 50mm f/1.4G Nikkor

Слабое вечернее освещение не помешало мне быстро сфокусироваться там, где я пожелал.

·         Высокая точность и скорость следящего автофокуса. Благодаря чувствительным датчикам и продвинутой электронике современные аппараты в режиме следящей фокусировки позволяют не терять из фокуса даже очень быстро двигающиеся объекты, следя за ними по всему полю кадра.

Nikon D810 / Nikon 70-200mm f/4G ED AF-S VR Nikkor

Благодаря высокой скорости работы фазовый тип автофокуса отлично подходит для съёмки динамичных сюжетов, в том числе с участием детей и животных.

МИНУСЫ ФАЗОВОГО ТИПА ФОКУСИРОВКИ:

·         Возможность работы только через оптический видоискатель. Ведь только когда зеркало фотокамеры опущено, свет попадает и в видоискатель, и на датчики фокусировки.

·         Из первого пункта вытекает второй: невозможность использования фазового автофокуса в момент записи видео.

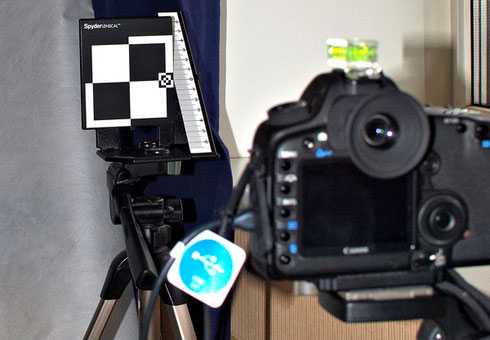

·         Из-за сложности всей системы фокусировка фазового типа может страдать от бэк- и фронт-фокуса. При этом камера будет систематически фокусироваться чуть-чуть дальше объекта съёмки или немного перед ним. Итог один: сам объект, на котором камера фокусировалась, в итоге окажется немного нерезким. Проблема бэк- и фронт-фокуса решается настройкой оборудования в сервисном центре. В случае продвинутых фотокамер (начиная с Nikon D7200) настроить фокусировку можно самостоятельно прямо в меню аппарата.

·         Неполное покрытие датчиками фокусировки площади кадра. Наверняка вы замечали, что все точки фокусировки обычно расположены ближе к центру кадра, тогда как с краю нет ни одной. Это связано с конструктивными особенностями всей системы фазовой фокусировки. Тут общая закономерность проста: чем более продвинутая камера у вас в руках, тем, как правило, больше датчиков фокусировки в ней установлено, и тем большая площадь кадра ими покрыта. Впрочем, стоит сказать, что некоторые профессионалы часто используют вообще одну-единственную центральную точку фокусировки и другими почти не пользуются. Ведь центральная точка фокусировки самая чувствительная, а после фокусировки по центру кадра снимок всегда можно перекомпоновать.

КОНТРАСТНЫЙ ТИП ФОКУСИРОВКИ

Этот тип фокусировки устроен проще: для него не нужен специальный отдельный модуль и система зеркал, ведь «датчиком фокусировки» выступает сама матрица фотоаппарата. Электроника камеры анализирует картинку, получаемую матрицей, и оценивает её контраст в выбранной точке. Если контраст не максимальный, она пытается перефокусировать объектив так, чтобы контраст увеличился. Так автоматика постепенно добивается максимальной детализации картинки в выбранной точке.

В современных зеркальных фотокамерах этот тип фокусировки используется при работе в режиме Live View. В беззеркальных же камерах он является основным.

ПЛЮСЫ КОНТРАСТНОГО ТИПА ФОКУСИРОВКИ:

·         Простота и надёжность конструкции. Для реализации этого типа фокусировки не требуется дополнительных датчиков, зеркал и прочего. Именно благодаря такой простой конструкции беззеркальные аппараты, где используется только контрастный автофокус, столь компактны: из них убрали систему зеркал и модуль фазовой фокусировки. К тому же, поскольку аппарат ориентируется не на показания отдельно расположенного модуля фокусировки, а непосредственно на матрицу фотокамеры, при контрастной фокусировке исключены случаи бэк- и фронт-фокуса.

·         Фокусироваться можно по всему полю кадра, а не только в пределах имеющихся точек фокусировки. Модули фазового автофокуса часто грешат тем, что все их (пусть и многочисленные) датчики находятся аккурат в центре кадра. Это не даёт сфокусироваться по краю снимка — там просто нет ни одной точки фокусировки. Таких проблем не знает контрастная фокусировка. Здесь мы можем выбрать любое место на плоскости будущего снимка для наводки на резкость (даже с самого края), ведь есть возможность задействовать в фокусировке любую область матрицы фотокамеры.

Экран Live View камеры Nikon D810. Точку контрастного автофокуса (красный квадратик в левом верхнем углу) можно перемещать по всему полю кадра, в том числе «загоняя» её впритык к краям кадра. Такого не позволит сделать фазовый автофокус.

Но тут стоит сделать оговорку: в беззеркальных камерах функция контрастного автофокуса реализована так, что всё же выбор точек фокусировки несколько ограничен, они не покрывают абсолютно всей площади кадра.

·         Возможность реализации дополнительных функций фокусировки, таких как распознавание лиц.

·         Возможность использования автофокуса в момент видеозаписи. Однако пока эта возможность есть не во всех аппаратах, оснащённых контрастной фокусировкой.

·         Теоретически высокая точность фокусировки. Сам принцип контрастной фокусировки позволяет добиться идеального качества фокусировки. Однако касательно её точности есть ряд оговорок, зависящих от реализации системы в конкретных аппаратах. Об этом мы поговорим в «минусах».

МИНУСЫ КОНТРАСТНОГО ТИПА ФОКУСИРОВКИ:

·         Медленная скорость работы. Наверняка все владельцы зеркалок замечали, что в режиме Live View камера фокусируется медленнее. Всему виной как раз контрастный автофокус, использующийся в этом режиме. Пускай с каждым следующим поколением фотокамер скорость работы фазового автофокуса увеличивается, пока что по этому критерию он уступает фазовому типу.

·         Требовательность к освещению. Скорость работы контрастной фокусировки упадёт ещё сильнее, если снимать при недостаточном освещении.

·         Практическая реализация контрастного автофокуса не всегда идеальна. Мы уже говорили о том, что практическое исполнение в различной фотоаппаратуре контрастного автофокуса не всегда раскрывает его теоретические достоинства. И вот ещё одна особенность: некоторые модели фотокамер предлагают фотографу фокусироваться не по конкретной точке изображения, а по крупной рамке, перемещаемой по плоскости кадра. Внутри неё может уместиться множество разных деталей, а значит, возможны и ошибки фокусировки: кто знает, на что именно внутри этой рамки захочет сфокусироваться камера?.. Поэтому недорогие беззеркалки (в которых такая ситуация и случается) не очень удобно использовать со светосильной оптикой. Прежде всего, они созданы для работы с универсальными китовыми объективами, не обладающими высокой светосилой. Поэтому, имея недорогую беззеркальную камеру, не спешите дополнять комплект светосильной портретной оптикой: вполне возможно, большинство ваших снимков будет не совсем резкими. C другой стороны, если фотокамера позволяет фокусироваться по очень малому участку кадра, наоборот, можно добиться точной наводки на резкость при работе со светосильной оптикой.

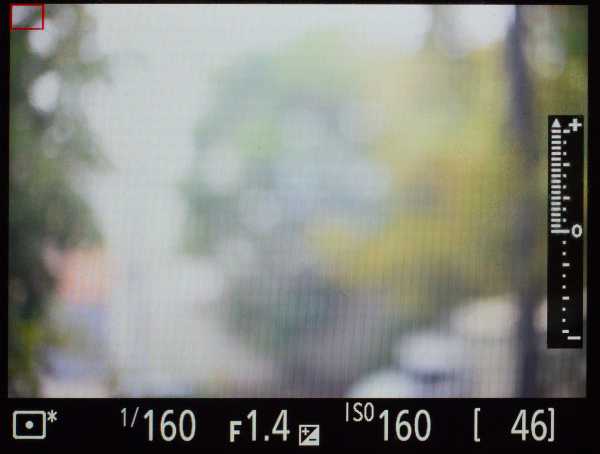

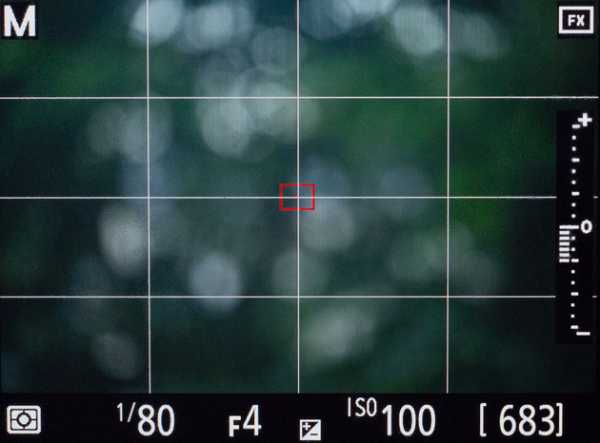

Экран фотокамеры Nikon D810. Красный прямоугольник — зона фокусировки контрастного автофокуса. Она достаточно маленькая для точной фокусировки даже со светосильной оптикой.

·         Ограниченные возможности по съёмке быстрого движения ввиду медленной работы всей системы контрастного автофокуса. Она просто не будет успевать за объектом в движении.

АВТОФОКУС В СОВРЕМЕННЫХ ЗЕРКАЛЬНЫХ ФОТОАППАРАТАХ. КОГДА КАКОЙ ИСПОЛЬЗОВАТЬ?

На сегодняшний день в зеркальных камерах используются оба типа фокусировки. Фазовый тип используется при обычной съёмке через оптический видоискатель, он быстр, точен, чувствителен. Переключаясь в режим Live View, вы задействуете контрастный автофокус. Таким образом, вы можете выбирать тот тип фокусировки, который наиболее оптимален в данной съёмочной ситуации. К примеру, я использую фазовый автофокус при съёмке динамичных сюжетов, при работе с недостаточным освещением. Во время съёмки натюрмортов или пейзажей я предпочитаю контрастный автофокус в режиме Live View: он позволяет фокусироваться в том месте кадра, в котором я захочу, без последующей перекомпоновки.

Вместо заключения хотелось бы напомнить о том, что в 90% случаев размытые кадры получаются не по вине техники и системы автофокуса, а по вине фотографа. Ведь мало иметь мощный инструмент, нужно научиться с ним работать. Автоматическая фокусировка имеет множество параметров и настроек, существует большое количество приёмов работы с автофокусом. О них мы поговорим в следующих уроках.

Источник: htprophotos.ru

www.ergofoto.ru

Система автофокуса зеркальных и беззеркальных фотокамер

Многие мои читатели жалуются на плохую работу автофокуса в камере. Давайте разберем в общих чертах как работает система автофокуса в современных зеркальных камерах и вообще способы наводки на резкость в сложных случаях.

Если понимать логику работы этой системы, то вы будете знать как «лечить» такие проблемы.

В настоящее время в фотокамерах используется в основном два типа пассивных автофокусов. Контрастный и Фазовый. Совсем недавно появились еще их сочетания, когда грубая наводка на фокус идёт с помощью фазового метода (самого быстрого), а супер-точная с помощью контрастного.

Потому неплохо будет осветить оба метода, а заодно мы разберемся, почему по LiveView можно настроить фокус идеально даже тогда, когда в видоискателе мы получаем стабильную ошибку фокуса и автофокус тоже работает с ошибкой (фронт/бек автофокуса).

Во-первых контрастным методом автофокуса пользуются почти все беззеркальные камеры. Опять же в последнее время стали некоторые из них оснащать более быстрым фазовым методом определения фокуса.

Суть контрастного метода связана с его названием, т.е. камера определяет в фокусе ли изображение по положению линз объектива при котором достигается максимальный контраст изображения. При этом контраст определяется по конечному изображению на матрице камеры или его участкам (центральному, например).
(Какие это участки вне нашей «глубины» статьи)

режим LiveView

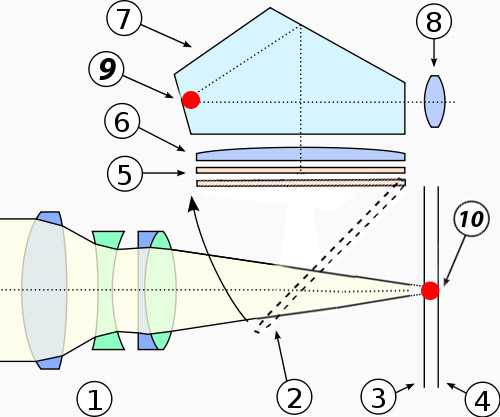

На картинке показана зеркальная камера в режиме «LiveView», с поднятым зеркалом, когда мы настраиваем фокус по экрану. Тоже самое происходит на беззеркальной камере, только в автоматическом режиме.

С одной стороны, раз мы настраиваем фокус по конечному изображению на матрице камеры, то точность достигается идеальная, но с другой стороны, для того, чтобы понять в какую сторону контраст изображения увеличивается, при перемещении линз объектива, а в какую падает, нам (фотокамере) приходится двигать линзы объектива и сравнивать полученные изображения.

1 — объектив
2 — основное зеркало (в данном случае в поднятом положении)
3 — затвор камеры
4 — сенсор камеры

Как выглядит работа контрастного автофокуса

Камера открывает затвор и получает картинку. По картинке камера не может сказать, в какую сторону ей двигать линзы, чтобы получить более контрастное изображение, а соответственно и более точный фокус. Потому камера просто двигает линзы в определенном направлении, например, вперед. После этого опять считывает изображение и сравнивает значение контраста картинки с изначальным. Если контраст упал, значит мы двигаем линзы не в ту сторону. И камера смещает линзы в обратном направлении, дальше, чем они были в самом начале на определенное расстояние (определяется прошивкой камеры). Опять сравнивает картинку — перелет или недолет?

Есть определенная методика, как с помощью минимального количества таких «пристрелов» попасть в нужное место, в фокус. Но мы не будем углубляться, так как это нам не нужно на данный момент. Кто хочет — может сам поискать, я уже не помню и название метода.

Последовательность шагов в контрастном методе определения правильного фокуса отличается для разных производителей камер. Можно делать большие скачки и постепенно уменьшать диапазон, отлавливая максимум контраста (напоминает методику поиска собакой), а можно пройтись по всему диапазону фокусировки последовательно маленькими шажками, пока не переступишь порог за которым начнется падение контраста.

Предлагаю подвигать ползунки на данной анимации, любезно предоставленной Стэнфордским университетом

К сожалению, у Вас не установлен flash плеер.

Но зеркальные камеры в основном полагаются как раз на фазовый метод определения фокуса, который гораздо быстрее работает, так что мы перейдем к нему.

Фазовый метод автофокуса отличается от контрастного метода тем, что позволяет на одном единственном измерении сделать вывод в какое место нужно переместить линзы объектива для достижения оптимального фокуса.

Ниже представлена схема фазового автофокуса. Многие видели основное зеркало фотокамеры, которое поднимается в момент съемки и издаёт хлопающий звук, но все ли знают про дополнительное зеркало, которое обеспечивает работу фазового автофокуса в зеркальных камерах?

То, что на схеме выглядит как маленькая спичка, прикрепленная к середине большой спички (основное зеркало) на самом деле небольшое зеркало, которое работает за счет полупрозрачного окошка в основном зеркале.

Фазовый метод автофокуса

Где же находится это окошко? Давайте посмотрим.

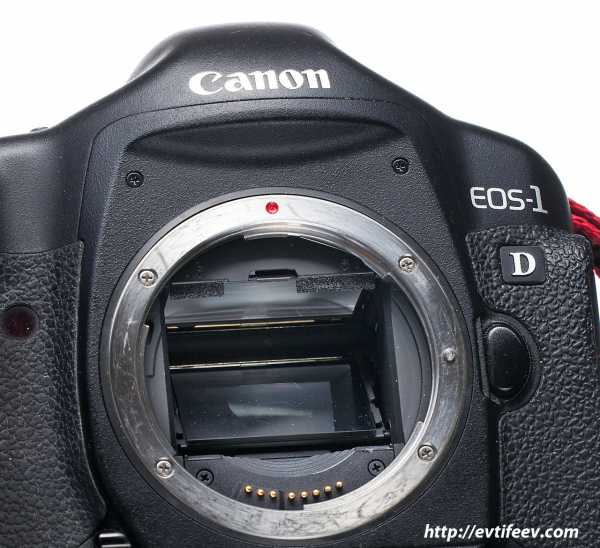

камера Canon 1D mark II N (профессиональная линейка камер Canon), вид на опущенное зеркало.

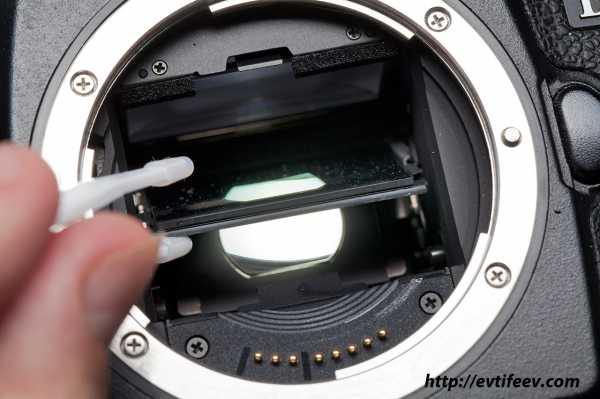

Вроде бы наличие полупрозрачного окошка неочевидно, но давайте приподнимем основное зеркало.

сквозь основное зеркало (через полупрозрачное окошко) видно дополнительное зеркало

Итак, мы видим полупрозрачное окошко, дополнительное зеркало и нам посчастливилось увидеть крышку датчика автофокуса. Сам он находится поглубже и имеет довольно сложное устройство, которое мы разберем чуть ниже.

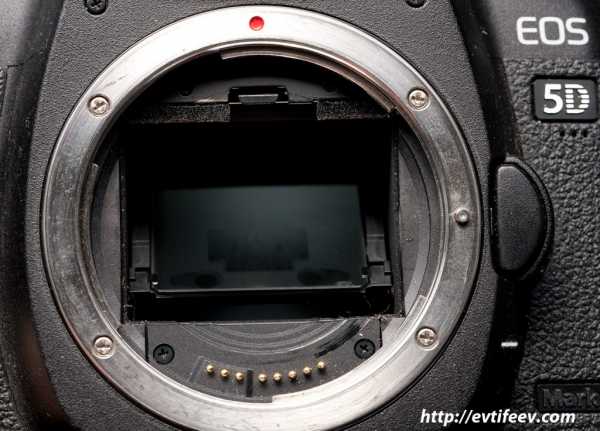

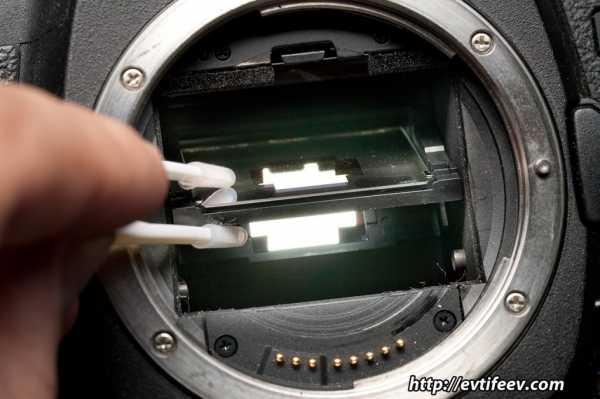

На камере Canon 5D mark II полупрозрачное окошко гораздо более очевидно.

основное зеркало и полупрозрачное окошко в нём на камере Canon 5D mark II

видно основное зеркало, полупрозрачное окошко и дополнительное зеркало на камере Canon 5D mark II

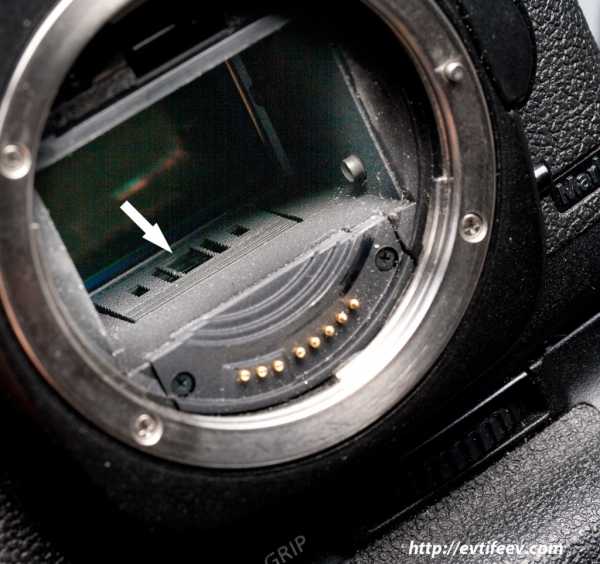

видно окошко датчика фазового автофокуса на камере Canon 5D mark II

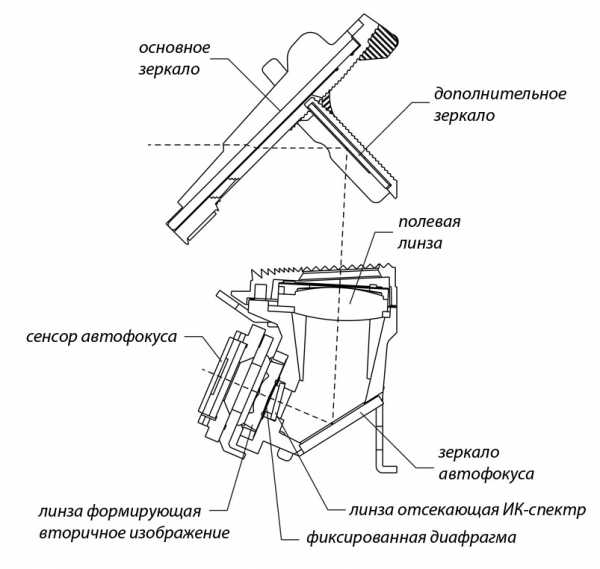

система фазового автофокуса в разрезе

Когда мы разобрались с тем, где находится датчик и как на него попадают лучи света, посмотрим как он работает.

Как выглядит работа фазового автофокуса

Лучи света попадая на полупрозрачное окошко на основном зеркале зеркальной фотокамеры, проникают внутрь и отражаясь от дополнительного зеркала, расположенного за основным, отражаются на систему датчика фазового автофокуса.

В системе каждого датчика (а в камерах Canon их 2шт, для светосилы F5.6 и F2.8) присутствуют две линзы, которые получают часть изображения с конкретного участка задней линзы объектива (с противоположных краев), соответствующего определенной диафрагме. Область эта ограничена их собственной диафрагмой, которая позволяет датчику работать.

Очевидно, что данная система тем точнее, чем больше угол на который «смотрит» датчик до определенного предела, при котором уже будет невозможно определить угол под которым свет попал на датчик.

Раньше все камеры использовали один датчик на диафрагму F5.6, что с одной стороны позволяло пользоваться автофокусом почти на всех объективах (так как мало объективов с меньшей светосилой), но в тоже время давало некоторые неточности в определении фокуса на открытых диафрагмах.

Насколько знаю, новатором стал Canon и сейчас, возможно, он остается единственным производителем фотокамер, использующим два датчика. Датчик настроенный на светосилу объектива F2.8 включается при установке объектива с соответствующей светосилой или более светосильного. По понятным причинам он не работает на менее светосильных объективах так как область на которую он «смотрит» оказывается элементарно закрыта.

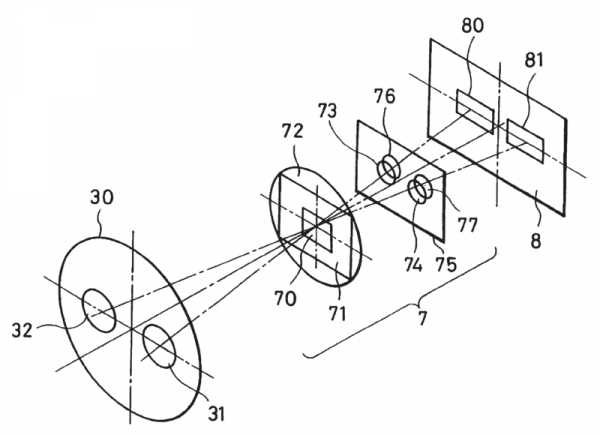

запатентованная система фазового автофокуса

Расшифровка схемы

7 — оптическая система определения фокуса
8 — фоточувствительный сенсор
30 — задняя линза объектива
31 и 32 — участки задней линзы объектива на которые «смотрит» датчик автофокуса
70 — полупрозрачное окошко, через которое попадает свет на датчик
73 и 74 — пара диафрагм
75 — маска с диафрагмами
76 и 77 — пара фокусирующих линз
80 и 81 — участки фоточувствительного сенсора, получающие изображение

Теперь попробуйте самостоятельно навести фокус с помощью этого апплета, подвигав ползунки.

К сожалению, у Вас не установлен flash плеер.

Датчики не всегда были сложными и до сих пор эволюционируют. Скорее всего их совершенствование тормозит банальный маркетинг. Но современные датчики уже достаточно сложны и позволяют очень точно фокусироваться.

Чем же они отличаются друг от друга и от старых автофокусных датчиков?

Во-первых количеством светочувствительных элементов. Во-вторых типом этих элементов.

датчик автофокуса Canon 5D mark II

датчик автофокуса Canon 1D X

Количество светочувствительных элементов влияет на точность и скорость определения фокуса. Тип элементов (горизонтальные, вертикальные, диагональные) влияет на то, в каком направлении контраст будет определяться лучше. Так горизонтальные датчики соотвественно измеряют изменение контраста по горизонтали, а вертикальные по вертикали.

Соответственно крестообразные датчики получаются намного более чувствительны к изменению контраста изображения, так как могут измерять его изменение в обоих направлениях. Диагональные датчики, как на Canon 1D X это уже «высший пилотаж».

Кроме всего есть еще фактор при котором эти датчики работают. Так при различной светосиле объектива работают разные типы датчиков. У Canon целая идеология, какие датчики работают при F5.6 и темнее, а какие на светосильных объективах.

В продолжении вы узнаете, как настраивать автофокус, что можно делать, а что не стоит.

(продолжение на следующей странице)

evtifeev.com

Как пользоваться автофокусом

© 2014 Vasili-photo.com

Автофокус или автоматическая фокусировка для большинства фотографических сюжетов является более предпочтительным решением по сравнению с ручной фокусировкой. В умелых руках автофокус осуществляет наводку на резкость точнее, а, главное, быстрее, чем среднестатистический фотограф. Однако автофокус далеко не так прост, как это может показаться начинающему фотолюбителю, и правильное его использование весьма далеко от принципа point-and-shoot. Существует ряд тонкостей, которые следует усвоить, если вы хотите, чтобы автофокус перестал жить своей собственной жизнью и начал делать то, что вы от него хотите.

Я настоятельно рекомендую вам перечитать тот раздел инструкции к вашему фотоаппарату, который посвящён автофокусу – это одни из самых полезных страниц во всём руководстве, и информацией, содержащейся там, не стоит пренебрегать. Как минимум, вы должны представлять, какие органы управления отвечают за переключение между различными режимами работы автофокуса и выбор нужной вам фокусировочной точки.

Режимы автофокуса

Большинство фотоаппаратов имеют два основных режима автофокуса: одиночный и следящий.

Одиночный или покадровый автофокус (в камерах Nikon он называется Single Servo AF (S), а в аппаратах Canon – One-shot AF) предназначен для съёмки неподвижных сцен, таких как, например, большинство пейзажей. При нажатии кнопки спуска наполовину камера фокусируется на объекте, расположенном в пределах заранее выбранной фокусировочной точки, после чего фокус блокируется, позволяя вам изменить компоновку кадра (не меняя, разумеется, расстояния до объекта) и лишь затем спустить затвор.

Следует понимать, что на самом деле объектив фокусируется не на объекте, как таковом, а на определённой дистанции. Таким образом, если я позволю камере навестись на некий объект, расположенный на расстоянии 5 метров от меня, то и все прочие объекты, удалённые от меня на 5 метров, т.е. лежащие в фокальной плоскости, выйдут резкими, и пока фокус заблокирован, а расстояние до объекта не меняется, я волен вертеть камерой в угоду композиции, не опасаясь сбить фокусировку.

Этот метод хорош, когда расстояние до снимаемого объекта сравнительно велико и измеряется как минимум метрами. На близких же дистанциях, неизбежных при макросъёмке, перекомпоновка кадра, влекущая за собой изменение расстояния всего в пару сантиметров, может вылиться в заметное смещение фокуса относительно объекта, что будет особенно критичным при малой глубине резкости.

Следящий или непрерывный автофокус (у Nikon – Continuous Servo AF (C), у Canon – AI Servo AF) незаменим при съёмке движущихся объектов, таких как спортсмены или животные. Пока кнопка спуска затвора остаётся полунажатой, автофокусировка продолжает работать непрерывно, удерживая объект в фокусе, даже когда дистанция между ним и вами изменяется. Блокировки фокуса при этом естественно не происходит, поскольку линзы объектива находятся в постоянном движении, отслеживая перемещения объекта.

Очевидно, что при использовании следящего автофокуса вы не можете произвольно менять компоновку кадра, т.к. если активная фокусировочная точка покинет снимаемый объект, то и фокус сместится с объекта на фон вслед за точкой. Для того, чтобы заблокировать фокус в следящем режиме автофокуса, следует использовать фокусировку задней кнопкой.

***

Промежуточный или автоматический режим (AF-A или AI Focus AF), который сам решает – использовать ли одиночный или следящий автофокус, – не внушает мне большого доверия, поскольку он не всегда в состоянии отличить движение камеры от движения объекта.

Точки фокусировки

Количество фокусировочных точек в современных фотоаппаратах может достигать полусотни и даже больше. Изобилие точек фокусировки это, конечно, приятно, и порою полезно, но даже если ваша камера имеет небольшое по современным меркам число точек (девять или одинадцать), вам всё равно хватит их с головой.

При съёмке неподвижных объектов я использую только одну единственную точку, чаще всего – центральную. Одна точка позволяет мне точнейшим образом сфокусироваться на нужном мне объекте или даже на отдельной его детали, а затем, заблокировав фокус, перекомпоновать кадр так, как мне того хочется.

Автоматический выбор точек фокусировки весьма удобен, когда вы спешите, но следует помнить, что камера обычно старается сфокусироваться на ближайшем к ней объекте или же на области с наибольшим контрастом, а это далеко не всегда то, чего вы хотите. Автофокус не может знать, какой из объектов является наиболее важным и требующим безусловной резкости, а какой второстепенен, и, следовательно, может остаться не в фокусе, а потому не ленитесь самостоятельно выбрать фокусировочную точку, в случае, если автоматика камеры с этим не справляется.

Я использую автовыбор фокусировочной точки только в следующих ситуациях:

  • Объект движется очень быстро, и у меня попросту нет времени выбирать точки – камера сделает это куда проворнее. Это справедливо и тогда, когда движется сам фотограф, находясь, к примеру, на борту моторной лодки.
  • Единственный объект съёмки хорошо выделяется на сравнительно монотонном фоне, как, например, птица, летящая по небу, и у автофокуса нет шансов навестись на что-нибудь постороннее.
  • Все элементы снимаемой сцены находятся на одинаково большом удалении от фотоаппарата, как, например, при съёмке с высокой горы, и разницей между расстоянием до отдельных объектов можно пренебречь.
  • Съёмка текстур, когда снимаемая поверхность размещается в фокальной плоскости, т.е. строго перпендикулярно оптической оси объектива.
  • Фотоаппарат передаётся в руки человека, не имеющего понятия об автофокусе.

Во всех остальных случаях я пользуюсь единственной фокусировочной точкой.

Следует также помнить, что форма фокусировочных точек в видоискателе фотоаппарата лишь приблизительно обозначает истинные форму и габариты датчиков автофокуса.

Приоритет фокуса или спуска

Приоритет фокуса (focus priority) означает, что при полном нажатии кнопки спуска затвора, снимок будет сделан, только если объект съёмки находится в фокусе. В противном случае затвор не сработает.

Если же включен приоритет спуска (release priority), то снимок будет сделан, когда бы вы ни нажали на кнопку, вне зависимости от того, осуществлена наводка на резкость или нет.

Обычно, согласно заводским настройкам фотоаппарата, в режиме одиночного автофокуса используется приоритет фокуса, а в режиме следящего автофокуса – приоритет спуска, но вы вольны изменять приоритеты по своему усмотрению.

Различия между контрастным и фазовым автофокусом

В цифровых фотоаппаратах используются две наиболее распространённые системы автофокуса: фазовый автофокус и контрастный. Разберёмся, чем они отличаются друг от друга.

Контрастный автофокус

Контрастный автофокус используется в компактных камерах, а также в зеркальных аппаратах в режиме Live View.

Контрастный автофокус не нуждается в каких-либо дополнительных фокусировочных датчиках и для фокусировки использует непосредственно матрицу фотоаппарата. Изображение, поступающее с матрицы, анализируется процессором камеры на предмет изменения контраста. При возникновении необходимости выполнить наводку на резкость процессор даёт команду фокусировочному мотору слегка переместить линзы объектива в произвольном направлении. Если контраст изображения при этом снизился, направление изменяется на противоположное. Если контраст повысился, движение линз продолжается в исходном направлении до тех пор, пока контраст снова не начнёт уменьшаться. В этот момент автофокус возвращает объектив на шаг назад, т.е. в то положение, в котором контраст был максимальным, после чего фокусировка считается завершённой.

В силу того, что контрастный автофокус не знает, насколько и в какую сторону следует переместить точку фокуса, он вынужден действовать наощупь, ориентируясь исключительно на изменение контраста, и, как следствие, совершать множество лишних движений. Именно поэтому основным недостатком контрастного автофокуса является низкая скорость фокусировки, делающая его совершенно непригодным для съёмки подвижных объектов.

Из преимуществ контрастного автофокуса следует отметить простоту конструкции, точность и возможность сфокусироваться практически в любой точке кадра.

Фазовый автофокус

Фазовый автофокус используется в зеркальных камерах, как в плёночных, так и в цифровых. Помимо основного зеркала, необходимого для направления изображения в видоискатель, зеркальная камера снабжается также небольшим дополнительным зеркалом, которое переотражает часть света на модуль фазового автофокуса. Всякий луч света, проходя через специальную оптическую систему, состоящую из светоделительной призмы и микролинз, разделяется на два луча, каждый из которых направляются затем непосредственно на датчики автофокуса. В случае точной наводки на резкость лучи должны падать на датчики на строго определённом расстоянии друг от друга. Если расстояние между лучами меньше эталона, это указывает на то, что объектив сфокусирован ближе, чем нужно (фронт-фокус), если расстояние больше – объектив сфокусирован дальше (бэк-фокус). Величина сдвига говорит о том, насколько далёк объектив от идеального фокуса. Таким образом, фазовый автофокус сразу предоставляет процессору информацию о том, в фокусе ли объект съёмки, а если нет, то куда и насколько нужно сместить фокусировочные линзы объектива. Это позволяет осуществить наводку на резкость одним быстрым движением.

Датчики фазового автофокуса бывают линейными и крестообразными. Линейные датчики в свою очередь делятся на горизонтальные и вертикальные. Горизонтальные датчики фокусировки чувствительны к вертикальным деталям (например, стволы деревьев), а вертикальные датчики – к горизонтальным деталям (например, линия горизонта). Крестообразные фокусировочные датчики универсальны и восприимчивы к деталям, ориентированным в любом направлении. Узнать, какие именно датчики автофокуса являются крестообразными, а какие линейными, можно из руководства к вашей камере. Наиболее чувствительный датчик всегда расположен в центре кадра.

Скорость фокусировки – главное преимущество фазового автофокуса, делающее его незаменимым при съёмке динамичных сюжетов. Основными же недостатками являются сложность и громоздкость системы автофокуса, необходимость тщательной юстировки всех её компонентов, меньшая точность по сравнению с контрастным автофокусом, ограниченное число фокусировочных точек, а также невозможность использовать классический фазовый автофокус в режиме Live View.

Гибридный автофокус

Попытки совместить преимущества фазового и контрастного автофокуса привели к появлению гибридных систем, которые используются во многих беззеркальных и некоторых зеркальных камерах.

Суть гибридного автофокуса заключается в том, что фазовые датчики интегрированы прямо в матрицу фотоаппарата. Фазовый автофокус обеспечивает первичную быструю наводку на резкость, которая затем корректируется за счёт анализа контраста изображения. При этом вся система весьма компактна и не требует механической юстировки.

Что ещё влияет на точность автофокуса?

Светосила

Точность автофокуса напрямую зависит от светосилы объектива. Используемый в современных объективах механизм прыгающей диафрагмы подразумевает, что экспозамер и наводка на резкость осуществляются при полностью открытой диафрагме, которая автоматически прикрывается до выбранного значения лишь непосредственно в момент спуска затвора. Чем больше максимальное относительное отверстие объектива, тем больше света попадает на датчики автофокуса в процессе фокусировки. За счёт того, что при большей светосиле лучи света проходят дальше от оптической оси объектива, они падают на датчики под большим углом друг к другу, что облегчает определение разницы фаз. Самые точные датчики фазового автофокуса расчитаны на работу при светосиле от f/2.8 и выше, а при светосиле ниже f/8 перестают работать любые датчики. Кроме того, большая светосила обеспечивает малую глубину резко изображаемого пространства, что опять-таки повышает точность фокусировки, поскольку отклонения от идеального фокуса становятся более очевидными.

Фокусное расстояние

Чем больше фокусное расстояние объектива, тем меньше глубина резкости. Казалось бы, это должно обеспечить более точную работу автофокуса с телеобъективами. Точность-то действительно повышается, но вместе с тем за счёт исчезающе малой глубины резкости любой промах автофокуса оказывается гораздо более заметным именно при использовании телеобъективов, и в действительности попасть в фокус с телеобъективом значительно сложнее, чем с объективом, имеющим небольшое фокусное расстояние. На практике широкоугольные объективы гораздо более толерантны к ошибкам автофокуса.

Детализация

Датчики автофокуса нуждаются в ясно различимых, контрастных деталях, по которым можно было бы выполнить наводку на резкость. Так, если объект имеет чёткие контуры или рельефную фактуру, автофокус прекрасно справится со своей задачей, а вот на плоских, монотонных поверхностях ему будет попросту не за что зацепиться.

Освещённость

Чем ярче освещена сцена, тем точнее работает автофокус. При падении освещённости снижается и уровень контраста, подлежащий оценке, что сильно затрудняет фокусировку. Когда яркость сцены составляет LV 1 (см. «Световые и экспозиционные числа»), автофокус работает из рук вон плохо, а при LV –2 и ниже пользоваться автофокусом практически невозможно и фокусироваться приходится исключительно вручную.

Фотограф

Основной фактор, лимитирующий точность автофокуса – это ваше умение им пользоваться. Никакие высокочувствительные датчики и сверхбыстрые фокусировочные моторы не заменят мастерства фотографа. Без должного навыка даже самая совершенная система автофокуса будет постоянно промахиваться.

Самое главное в использовании автофокуса – это регулярная практика. Вдумчивый подход к работе автоматики позволит вам фокусироваться быстро, точно и не без излишнего вольнодумства со стороны камеры.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Желаю удачи!


  Дата публикации: 07.12.2012
  Последнее обновление: 01.05.2014

Вернуться к разделу «Специальные приёмы»

Перейти к полному списку статей


Для отображения комментариев нужно включить Javascript

vasili-photo.com

Контрастный и фазовый автофокус / Съёмка для начинающих / Уроки фотографии

Резкость — одна из важнейших составляющих качественной фотографии. Будучи достаточно резким, снимок может передать сюжет в мельчайших подробностях и деталях.

За резкость фотографии отвечает прежде всего фокусировка. О том, что это такое и как с ней работают современные фотоаппараты, мы сегодня и поговорим.

Немного теории и истории

Объектив фокусируется не на конкретном объекте, а на определённой дистанции. Объектив, как и любой оптический прибор (например, проектор, бинокль, микроскоп, увеличительное стекло), может быть сфокусирован только на определённом расстоянии. И только объекты, находящиеся на этой дистанции, будут в кадре резкими. На некоторых объективах даже предусмотрена специальная шкала, показывающая дистанцию фокусировки в метрах. Во время фокусировки в объективе туда-сюда двигается блок линз, подобно тому, как мы двигаем обычную лупу, разглядывая мелкие предметы: лупа покажет их резкими только тогда, когда будет находиться на нужном расстоянии от них.

Nikon D810 / Nikon 85mm f/1.4D AF Nikkor

При наведении на резкость мы настраиваем объектив на определённую дистанцию фокусировки.

Nikon D810 / Nikon 85mm f/1.4D AF Nikkor

Ошибка с этим параметром грозит тем, что главный объект снимка получится нерезким.

Интересное следствие из предыдущего пункта: если в кадре есть несколько объектов, которые расположены на разных дистанциях, то просто так на всех них сфокусироваться не получится. Но есть решение: уместить все объекты в глубину резкости. О том, как с ней работать, мы писали в отдельных уроках. Отметим, что на устройствах с очень маленьким по размеру сенсором (например, на смартфонах или компактных фотоаппаратах) глубина резкости будет очень большой. Именно поэтому на такие устройства легко сделать кадр, где резким получится как передний, так и задний план. Но по этой же причине с ними практически невозможно размыть фон на снимке.

Раньше фотографы самостоятельно фокусировали объектив. Сегодня функция ручной фокусировки сохранилась практически в любой фотокамере. А в зеркальной фототехнике она присутствует всегда. Минус ручной фокусировки в том, что для точного наведения на резкость вам потребуется много времени. А если ваш объект ещё и двигается, то ручная фокусировка превращается в настоящее испытание нервов, координации и зрения фотографа. Начиная с 80-х годов прошлого столетия стали развиваться системы автоматической фокусировки. Тогда компания Nikon представила свою первую камеру, наделённую автофокусом — Nikon F3AF.

Фотоаппарат Nikon F3AF — первая автофокусная зеркальная камера от Nikon.

Nikon FM10 — единственная зеркалка Nikon без автофокуса, которую можно до сих пор купить не только на вторичном рынке, но и в официальных магазинах. И да, к тому же это плёночная фотокамера.

C тех пор фотокамеры, наделённые функцией автофокуса, вытеснили более простые модели, лишённые её. Сегодня практически не выпускают фотоаппараты без автоматической фокусировки.

Nikon D7200 — современная камера с продвинутой системой автофокуса.

Можно говорить о том, что в наши дни автофокус стал неотъемлемой частью современной фотокамеры. Системы автоматической фокусировки совершенствуются с каждым годом, становясь всё быстрее, чувствительнее и гибче в работе.

Как работает автофокус?

Система автоматической фокусировки — это комплекс датчиков и механизмов. Аппарату нужно оценить будущий кадр, понять, на какой дистанции нужно сфокусироваться, а после этого ещё и соответствующим образом передвинуть блок линз в объективе так, чтобы он проецировал на сенсор резкое изображение.

По принципу работы различают два основных типа систем автофокуса.

Фазовая фокусировка

Проверенный временем тип автоматической фокусировки. Такой тип автофокуса является основным для зеркальных фотоаппаратов. Мы знаем, что ключевой элемент зеркальной камеры — это, собственно, зеркало. Благодаря ему мы можем видеть изображение, получаемое прямо через объектив аппарата. Но на этом функции зеркала не заканчиваются. И кстати, зеркало в камере не одно: там имеется целая система зеркал. Она устроена таким образом, что часть отражённого света отправляется в видоискатель, а часть попадает на специальный модуль, на котором установлены датчики. Современный модуль автофокуса может содержать десятки таких датчиков. Производители стараются располагать датчики так, чтобы они покрывали максимально возможную площадь кадра, дабы фотограф мог сфокусироваться на любом фрагменте будущей фотографии.

Перед фотографом эти маленькие датчики предстают как точки фокусировки в видоискателе. Думаю, они знакомы всем. Фотограф волен выбрать самостоятельно нужную точку (читай «отдельный датчик на модуле фокусировки»), а может доверить этот выбор автоматике аппарата.

Красный квадратик — выбранная точка фокусировки. Выбрав её, фотограф «приказал» фотокамере задействовать при фокусировке соответствующий ей датчик на модуле автофокуса.

Для анализа изображения каждый датчик оснащён собственной миниатюрной матрицей шириной в 1 пиксель и длиной в несколько десятков пикселей. При этом некоторые датчики оснащаются двумя такими матрицами, установленными крестом. Датчики крестового типа более чувствительны, поэтому они размещаются в ключевых местах, а вокруг них располагаются обычные. К примеру, по центру кадра почти всегда располагается датчик крестового типа. Фотографы знают, что центральная точка автофокуса — самая цепкая и чувствительная.

Модуль фазовой фокусировки фотоаппарата Nikon D750 оснащён 51 датчиком, 15 из которых крестового типа.

Система автофокуса вступает в работу тогда, когда вы нажали кнопку спуска наполовину. Также на некоторых аппаратах существует специальная кнопка активации автофокуса. Модуль фокусировки сообщает фотокамере, на какую дистанцию нужно сфокусировать объектив, чтобы получить резкое изображение в выбранной точке. Для этого запускается специальный моторчик, который двигает линзы объектива, наводясь на резкость.

Теперь фотокамере остаётся сфокусировать объектив, и когда это произойдёт, можно будет делать снимок.

Плюсы фазового типа фокусировки:

  • Скорость работы. Данный тип фокусировки является самым быстрым на сегодняшний день. Отметим, что скорость работы всей системы автофокуса будет зависеть и от прочих факторов (к примеру, от скорости привода фокусировки в объективе).
  • Высокая чувствительность. Датчики фазовой фокусировки могут работать даже при очень скудном освещении.

Nikon D810 / Nikon AF-S 50mm f/1.4G Nikkor

Слабое вечернее освещение не помешало мне быстро сфокусироваться там, где я пожелал.

  • Высокая точность и скорость следящего автофокуса. Благодаря чувствительным датчикам и продвинутой электронике современные аппараты в режиме следящей фокусировки позволяют не терять из фокуса даже очень быстро двигающиеся объекты, следя за ними по всему полю кадра.

Nikon D810 / Nikon 70-200mm f/4G ED AF-S VR Nikkor

Благодаря высокой скорости работы фазовый тип автофокуса отлично подходит для съёмки динамичных сюжетов, в том числе с участием детей и животных.

Минусы фазового типа фокусировки:

  • Возможность работы только через оптический видоискатель. Ведь только когда зеркало фотокамеры опущено, свет попадает и в видоискатель, и на датчики фокусировки.
  • Из первого пункта вытекает второй: невозможность использования фазового автофокуса в момент записи видео.
  • Из-за сложности всей системы фокусировка фазового типа может страдать от бэк- и фронт-фокуса. При этом камера будет систематически фокусироваться чуть-чуть дальше объекта съёмки или немного перед ним. Итог один: сам объект, на котором камера фокусировалась, в итоге окажется немного нерезким. Проблема бэк- и фронт-фокуса решается настройкой оборудования в сервисном центре. В случае продвинутых фотокамер (начиная с Nikon D7200) настроить фокусировку можно самостоятельно прямо в меню аппарата.
  • Неполное покрытие датчиками фокусировки площади кадра. Наверняка вы замечали, что все точки фокусировки обычно расположены ближе к центру кадра, тогда как с краю нет ни одной. Это связано с конструктивными особенностями всей системы фазовой фокусировки. Тут общая закономерность проста: чем более продвинутая камера у вас в руках, тем, как правило, больше датчиков фокусировки в ней установлено, и тем большая площадь кадра ими покрыта. Впрочем, стоит сказать, что некоторые профессионалы часто используют вообще одну-единственную центральную точку фокусировки и другими почти не пользуются. Ведь центральная точка фокусировки самая чувствительная, а после фокусировки по центру кадра снимок всегда можно перекомпоновать.

Контрастный тип фокусировки

Этот тип фокусировки устроен проще: для него не нужен специальный отдельный модуль и система зеркал, ведь «датчиком фокусировки» выступает сама матрица фотоаппарата. Электроника камеры анализирует картинку, получаемую матрицей, и оценивает её контраст в выбранной точке. Если контраст не максимальный, она пытается перефокусировать объектив так, чтобы контраст увеличился. Так автоматика постепенно добивается максимальной детализации картинки в выбранной точке.

В современных зеркальных фотокамерах этот тип фокусировки используется при работе в режиме Live View. В беззеркальных же камерах он является основным.

Плюсы контрастного типа фокусировки:

  • Простота и надёжность конструкции. Для реализации этого типа фокусировки не требуется дополнительных датчиков, зеркал и прочего. Именно благодаря такой простой конструкции беззеркальные аппараты, где используется только контрастный автофокус, столь компактны: из них убрали систему зеркал и модуль фазовой фокусировки. К тому же, поскольку аппарат ориентируется не на показания отдельно расположенного модуля фокусировки, а непосредственно на матрицу фотокамеры, при контрастной фокусировке исключены случаи бэк- и фронт-фокуса.
  • Фокусироваться можно по всему полю кадра, а не только в пределах имеющихся точек фокусировки. Модули фазового автофокуса часто грешат тем, что все их (пусть и многочисленные) датчики находятся аккурат в центре кадра. Это не даёт сфокусироваться по краю снимка — там просто нет ни одной точки фокусировки. Таких проблем не знает контрастная фокусировка. Здесь мы можем выбрать любое место на плоскости будущего снимка для наводки на резкость (даже с самого края), ведь есть возможность задействовать в фокусировке любую область матрицы фотокамеры.

Экран Live View камеры Nikon D810. Точку контрастного автофокуса (красный квадратик в левом верхнем углу) можно перемещать по всему полю кадра, в том числе «загоняя» её впритык к краям кадра. Такого не позволит сделать фазовый автофокус.

Но тут стоит сделать оговорку: в беззеркальных камерах функция контрастного автофокуса реализована так, что всё же выбор точек фокусировки несколько ограничен, они не покрывают абсолютно всей площади кадра.

  • Возможность реализации дополнительных функций фокусировки, таких как распознавание лиц.
  • Возможность использования автофокуса в момент видеозаписи. Однако пока эта возможность есть не во всех аппаратах, оснащённых контрастной фокусировкой.
  • Теоретически высокая точность фокусировки. Сам принцип контрастной фокусировки позволяет добиться идеального качества фокусировки. Однако касательно её точности есть ряд оговорок, зависящих от реализации системы в конкретных аппаратах. Об этом мы поговорим в «минусах».

Минусы контрастного типа фокусировки:

  • Медленная скорость работы. Наверняка все владельцы зеркалок замечали, что в режиме Live View камера фокусируется медленнее. Всему виной как раз контрастный автофокус, использующийся в этом режиме. Пускай с каждым следующим поколением фотокамер скорость работы фазового автофокуса увеличивается, пока что по этому критерию он уступает фазовому типу.
  • Требовательность к освещению. Скорость работы контрастной фокусировки упадёт ещё сильнее, если снимать при недостаточном освещении.
  • Практическая реализация контрастного автофокуса не всегда идеальна. Мы уже говорили о том, что практическое исполнение в различной фотоаппаратуре контрастного автофокуса не всегда раскрывает его теоретические достоинства. И вот ещё одна особенность: некоторые модели фотокамер предлагают фотографу фокусироваться не по конкретной точке изображения, а по крупной рамке, перемещаемой по плоскости кадра. Внутри неё может уместиться множество разных деталей, а значит, возможны и ошибки фокусировки: кто знает, на что именно внутри этой рамки захочет сфокусироваться камера?.. Поэтому недорогие беззеркалки (в которых такая ситуация и случается) не очень удобно использовать со светосильной оптикой. Прежде всего, они созданы для работы с универсальными китовыми объективами, не обладающими высокой светосилой. Поэтому, имея недорогую беззеркальную камеру, не спешите дополнять комплект светосильной портретной оптикой: вполне возможно, большинство ваших снимков будет не совсем резкими. C другой стороны, если фотокамера позволяет фокусироваться по очень малому участку кадра, наоборот, можно добиться точной наводки на резкость при работе со светосильной оптикой.

Экран фотокамеры Nikon D810. Красный прямоугольник — зона фокусировки контрастного автофокуса. Она достаточно маленькая для точной фокусировки даже со светосильной оптикой.

  • Ограниченные возможности по съёмке быстрого движения ввиду медленной работы всей системы контрастного автофокуса. Она просто не будет успевать за объектом в движении.

Автофокус в современных зеркальных фотоаппаратах. Когда какой использовать?

На сегодняшний день в зеркальных камерах используются оба типа фокусировки. Фазовый тип используется при обычной съёмке через оптический видоискатель, он быстр, точен, чувствителен. Переключаясь в режим Live View, вы задействуете контрастный автофокус. Таким образом, вы можете выбирать тот тип фокусировки, который наиболее оптимален в данной съёмочной ситуации. К примеру, я использую фазовый автофокус при съёмке динамичных сюжетов, при работе с недостаточным освещением. Во время съёмки натюрмортов или пейзажей я предпочитаю контрастный автофокус в режиме Live View: он позволяет фокусироваться в том месте кадра, в котором я захочу, без последующей перекомпоновки.

Вместо заключения хотелось бы напомнить о том, что в 90% случаев размытые кадры получаются не по вине техники и системы автофокуса, а по вине фотографа. Ведь мало иметь мощный инструмент, нужно научиться с ним работать. Автоматическая фокусировка имеет множество параметров и настроек, существует большое количество приёмов работы с автофокусом. О них мы поговорим в следующих уроках.

prophotos.ru

от контрастного до Dual Pixel / М.Видео corporate blog / Habr

Привет, Гиктаймс! При съемке на смартфон (да и не только) очень важно, чтобы фотографии получались четкими и ясными. Для этого объект снимка должен быть в фокусе до того, как вы нажмете на кнопку «Сделать фото». В последнее время многие производители смартфонов работают над улучшением технологий автоматической фокусировки, и сегодня мы рассмотрим плюсы и минусы каждой, и чем они отличаются. Как обычно все подробности под катом.


При выборе камерофона многие уделяют внимание количеству мегапикселей — мол, у кого их больше, тот и круче. Однако зачастую важнее и полезнее взглянуть на другие факторы, которые оказывают не менее серьезное влияние на качество фотографий. Среди них — тип автофокуса камеры смартфона. В эту область сейчас активно погрузились Apple, Samsung, LG и другие производители, причем многим действительно удалось значительно продвинуться вперед.

Что такое автофокус, и почему он нам нужен?


При помощи системы автоматической фокусировки камеры объектив настраивается таким образом, чтобы сфокусироваться непосредственно на объекте, обеспечивая тем самым разницу между четким снимком и упущенной возможностью.

Упрощенно принцип работы камеры состоит в том, что лучи света отражаются от фотографируемых объектов и затем попадают на сенсор, который преобразовывает поток фотонов в поток электронов. После этого ток преобразовывается в набор битов, данные обрабатываются и записываются в память камеры. Особой популярностью у производителей смартфонов сейчас пользуются CMOS-сенсоры, которые преобразуют заряд в напряжение прямо в пикселе, обеспечивая впоследствии прямой доступ к содержимому произвольного пикселя.

В теории все работает так: линзы фокусируют свет на сенсоре, сенсор затем создает цифровую фотографию.

В реальности же все происходит не так просто. Угол входящих лучшей света зависит от дистанции, на которой находится фотографируемый объект. На диаграмме ниже продемонстрированы линзы, фокусирующие лучи света на голубом объекте: зеленый и красный объект оказываются не в фокусе и будут размыты на финальном снимке. Если мы хотим сфокусироваться на зеленом или красном объекте, необходимо изменить дистанцию между линзами и сенсором.

На заре камерофоностроения большинство устройств имели фиксированный фокус. В современных же смартфонах предусмотрена возможность регулировать расстояние между линзами и сенсором. Поэтому вы получаете качественные детализированные снимки. Сейчас для реализации автофокуса в смартфонах в основном используют три метода: контрастный, фазовый и лазерный.

Контрастный автофокус


Контрастный автофокус относится к пассивному виду автофокуса. До сих пор это решение применяется в большинстве смартфонов — во многом потому, что является одним из самых простых. При помощи сенсора происходит замер количества света на объекте, после этого он же перемещает линзу в зависимости от контраста. Если контраст максимальный, то и объект съемки находится в фокусе.
Вообще, контрастный автофокус вполне неплохо справляется со своей задачей и имеет большой жирный плюс — он довольно прост и не требует какого-то сложного «железа» для своей работы.

Но есть у него и несколько недостатков. В частности, контрастный автофокус работает медленнее остальных — обычно ему требуется около секунды, чтобы сфокусироваться на объекте. За это время вы можете перехотеть делать снимок, или момент будет упущен, если хотели заснять, к примеру, быстро движущийся объект. Это происходит из-за того, что львиную долю времени занимает процесс «сдвиг точки фокусировки/линз объектива — оценка контрастности — сдвиг — оценка контрастности». Кроме того, у контрастного автофокуса отсутствует возможность следящей фокусировки, да и в условиях плохого освещения он вряд ли вас впечатлит. Поэтому данный тип автофокуса на сегодняшний день используется преимущественно в бюджетных смартфонах, таких как Lenovo A536, ASUS Zenfone Go и других.

Фазовый автофокус: быстрая и продвинутая альтернатива


Одним из первопроходцев здесь была компания Samsung, которая позаимствовала технологию у цифровых зеркальных фотокамер и оснастила фазовым автофокусом свой смартфон Galaxy S5. Суть в том, в данном случае применяются специальные датчики — они ловят проходящий световой поток от разных точек изображения, используя линзы и зеркала. Внутри датчика происходит деление света на две части, каждая из которых попадает на сверхчувствительный сенсор. Расстояние между потоками света измеряется датчиком, после чего он сам определяет, насколько нужно сдвинуть линзу для точной фокусировки. Так, например, Samsung Galaxy S5 требуется всего 0,3 секунды, чтобы сфокусироваться на объекте.

Визуально принцип работы фазового автофокуса представлен ниже.


Первое и главное преимущество фазового автофокуса — он намного быстрее контрастного, это просто must have для съемки движущихся объектов. Кроме того, камера может оценивать движение объекта при помощи датчиков, отсюда получаем возможность следящего автофокуса.

Но есть и минусы. Фазовый автофокус, как и контрастный, также не очень хорошо справляется со своими задачами в условиях недостаточного освещения. Также для него необходимо более мощное «железо», поэтому он, как правило, доступен в смартфонах сегмента high-end. Среди них Huawei Honor 7, Sony Xperia M5 и Samsung Galaxy Note 5, которые, кстати, можно найти в М.Видео.

Одни производители пошли дальше и решили использовать в смартфонах лазерный автофокус (об этом чуть позже), другие же активно занялись совершенствованием технологии фазового автофокуса. Так, например, Apple в своем iPhone 6s и iPhone 6s Plus использует так называемые «фокусные пиксели» — суть в том, что технология использует часть пикселей в качестве фазового сенсора, и съемка на смартфоны от Apple получается действительно быстрой. По сути это тот же самый фазовый автофокус, здесь уже надо отдать должное маркетологам.

А вот технология Dual Pixel, которую компания Samsung применяет в своих смартфонах Galaxy S7 и Galaxy S7 Edge, действительно отличается от фазовой фокусировки в камерах других смартфонов. Она хоть и является разновидностью фазового автофокуса, но все же имеет некоторые отличия и тонкости. В смартфонах фазовый автофокус несколько ограничен — чтобы присвоить каждому пикселю фокусный сенсор, нужно сильно его уменьшить, отсюда получим шумы и нечеткость фотографий. Обычно датчиками оснащают около 10 % светочувствительных точек, некоторые производители, впрочем, не выходят и за 5 %.

В Dual Pixel же каждый пиксель оснащен отдельным датчиком из-за увеличения размеров пикселей. Процессор обрабатывает показания каждого пикселя, но делает это настолько быстро, что автофокусировка все равно занимает десятые доли секунды. В Samsung говорят, что технология Dual Pixel подобна фокусировке при помощи человеческого глаза, но это опять же маркетинговый ход.

Тем не менее надо признать инновационность данного подхода к фазовому автофокусу в современных смартфонах. Сейчас это настоящий эксклюзив для Galaxy S7 и Galaxy S7 Edge.

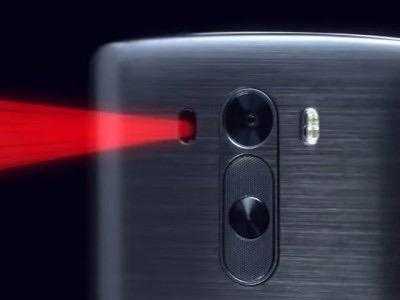

Лазерный автофокус: самый активный


Как и фазовый, лазерный автофокус относится к активному типу автофокуса. Этим направлением долгое время занималась компания LG, которая сперва реализовала лазерный автофокус в своем смартфоне G3. В основе работы технологии лежит принцип лазерного дальномера: лазерный излучатель освещает объект, а сенсор замеряет расстояние до него и время поступления отраженного лазерного луча.

Одно из главных преимуществ данного автофокуса — время. Как говорят в LG, весь процесс автофокусировки при помощи лазера занимает 0,276 секунды. Значительно быстрее контрастного автофокуса и немного пошустрее, чем фазовый.

Очевидный плюс лазерного автофокуса — он невероятно быстрый и хорошо отрабатывает в условиях недостаточного освещения. Но работает он только на определенной дистанции — самый лучший эффект достигается, если расстояние от смартфона до объекта составляет менее 0,6 метра. А после пяти метров — привет, контрастный автофокус.

Лазерным автофокусом оснащены преимущественно смартфоны LG — к примеру, LG G4. Но есть и исключения: тот же One Plus 2 или Asus Zenfone 2 Laser. Впрочем, у последнего все ясно из названия, да и цена привлекательная для такого набора возможностей.

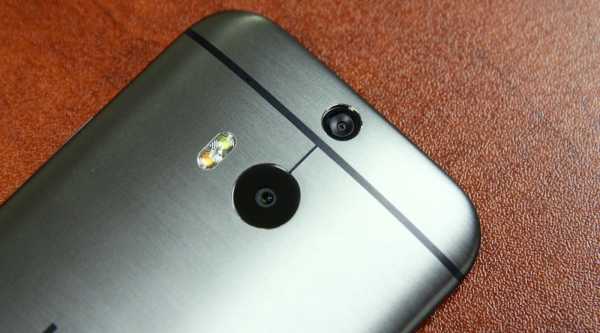

Двойная камера: смело, но не всем понятно


В какой-то момент производители поняли, что надо бы сделать что-нибудь диковинное, за пределами фазового или лазерного автофокуса. Так на свет появились двойные камеры: для получения четких снимков используется не один, а сразу два объектива. В то время, как одна камера с фиксированным фокусом получает снимок удаленных предметов, другая фокусируется на объектах, которые расположены рядом.

Важное преимущество двойной камеры — возможность быстро сделать снимок, а фокус сделать потом, прямо как в камере Lytro. Но если говорить о более аккуратном фокусе, здесь двойная камера явно проигрывает фазовому фокусу.


Пока что не очень много смартфонов на рынке доступны с двойной камерой — это устройства от HTC (например, One M9+), Honor 6 Plus и другие. Ходят слухи, что и Apple в своем новом iPhone решится на использование двойной камеры.

Технология инфракрасного автофокуса, которую компания Lenovo показала на MWC в прошлом году, работает по сути как лазерный автофокус, но по скорости он примерно в два раза быстрее контрастного. Протестировать её можно на примере Lenovo Vibe Shot.

Что же выбрать?


Поскольку смартфон каждый выбирает под свои нужды, сложно посоветовать что-то такое, что подойдет сразу всем. Кто-то в восторге от настраиваемого после съемки автофокуса у Huawei, другие считают оптимальным Dual Pixel. Если брать в целом, на данный момент фазовый автофокус является верным решением для большинства флагманов, и производители нам с вами постоянно это доказывают.

habr.com

Фазовый автофокус – Что такое фазовый автофокус в камере смартфоне?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
