13003 / MJE13003 Распиновка транзистора, эквивалент, использование, характеристики и другие подробности

Сегодня мы собираемся обсудить 13003 / MJE13003 распиновку транзистора, эквивалент, использование, спецификации и другие подробности об этом транзисторе. Если вы ищете высоковольтный транзистор для своей конструкции с высокой скоростью переключения, то 13003 может быть хорошим выбором.

Реклама

Реклама



Особенности / Технические характеристики
  • Тип упаковки:  ТО-126
  • Тип транзистора: NPN
  • Макс. ток коллектора (I C ): 5A
  • Максимальное напряжение коллектор-эмиттер (В CE ): 400 В
  • Макс. напряжение коллектор-база (В CB ):  700 В
  • Максимальное напряжение эмиттер-база (VEBO):  9 В
  • Макс. тепловыделение коллектора (шт.): 40 Вт
  • Максимальная частота перехода (fT): 4 МГц
  • Минимальное и максимальное усиление постоянного тока (h FE ):  8–40
  • Максимальная температура хранения и рабочая температура должна быть: от -65 до +150 градусов по Цельсию



Replacement and Equivalent

5302D, BLD123D, BUJ101, BLD135D, BUL381D, BUW84, STL128D BUW85, HLD133D, TTD1409B

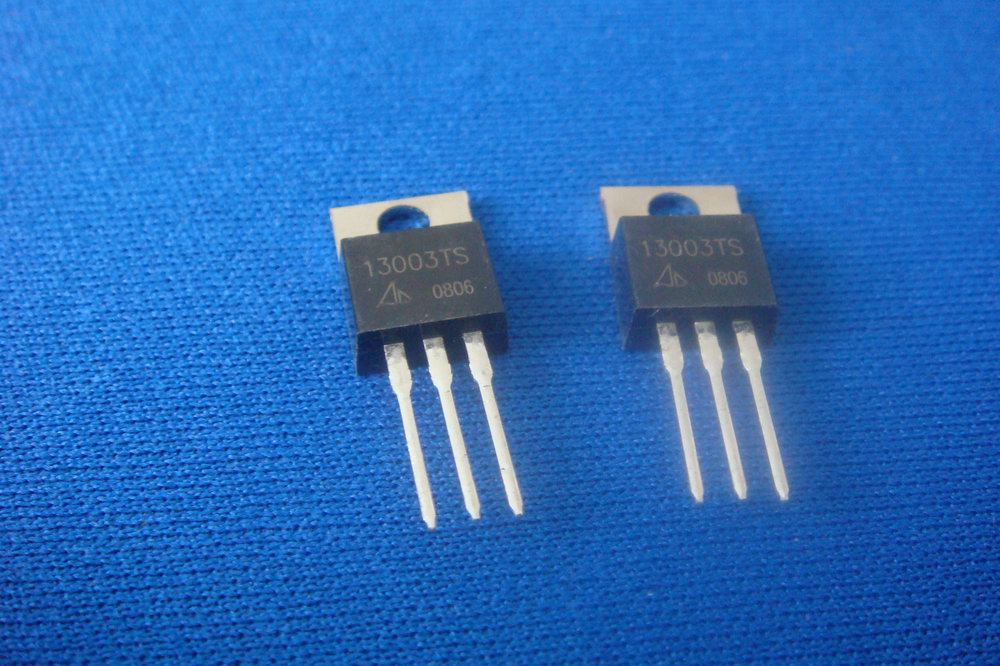

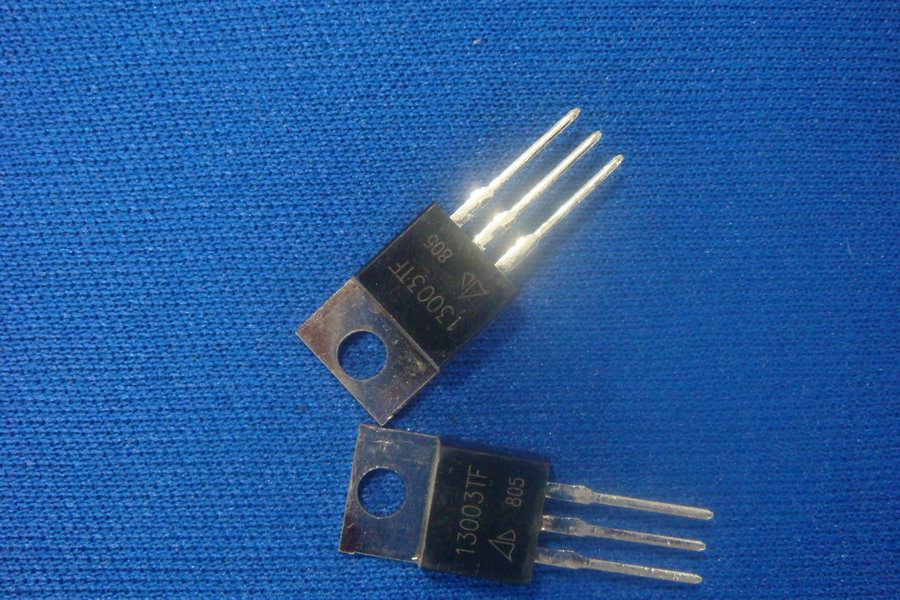

13003 Transistor Explained / Description

13003 is a silicon BJT transistor есть в ТО-126, ТО-92 и другие корпуса (некоторые корпуса имеют немного другие характеристики тока коллектора, рассеяния на коллекторе и напряжения). Он производится многими производителями электронных компонентов и имеет разные буквенные коды до и после фактического номера транзистора, например, MJE13003, APT13003S, ST13003, KSE13003T и т. д.

13003 — недорогой и легко доступный транзистор. Он изготовлен по специальной технологии, которая делает этот транзистор стабильным и надежным для работы при высоких напряжениях с очень высокой скоростью переключения. Устройство способно работать с напряжением коллектор-эмиттер 400 В постоянного тока и напряжением коллектор-эмиттер 700 В постоянного тока, что делает его идеальным для использования в самых разных приложениях высокого напряжения переменного и постоянного тока. Хотя это устройство предназначено для применения в системах высокого напряжения и коммутации, его также можно использовать для коммутации и усиления общего назначения.





Где мы можем его использовать и как использовать

13003 может использоваться для многих высоковольтных приложений, таких как инверторы, ИБП, зарядные устройства, высоковольтные источники питания, контроллеры двигателей, драйверы высоковольтных реле и т. д. Кроме того, он также может использоваться для коммутации и усиления общего назначения, а также может использоваться в проектах с батарейным питанием, низковольтных хобби и образовательных электронных проектах.



Applications

Inverter Circuits

UPS Circuits

Power Supplies

Battery Charger Circuits

Motor Controllers

Audio amplifier

DC High Voltage Switching

DC Low Voltage Switching



How to Get Долгосрочная работа в цепи

Длительный срок службы и стабильная работа компонента в цепи также являются важным фактором, о котором следует помнить, когда вы проектируете схему или используете ее в уже спроектированной схеме, которую собираете. Максимальная нагрузка не должна превышать 1,5 А и 400 В постоянного тока. Всегда используйте подходящий радиатор с транзистором и не храните и не используйте транзистор при температуре ниже -65 градусов по Цельсию и выше +150 градусов по Цельсию.



Техническое описание

Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.

https://www.onsemi.com/pub/Collateral/MJE13003-D.PDF
