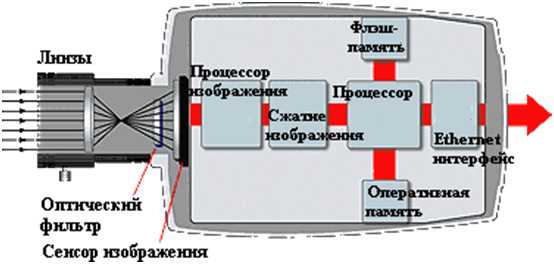

Из чего состоит аналоговая и IP-камера?
IP-камера похожа на аналоговую камеру, но имеет дополнительные узлы в своем составе.
| Компонент | Аналоговая камера | IP-камера |
| Светочувствительная матрица | + | + |
| Объектив | + | + |
| Оптический фильтр | Возможен | Возможен |
| Процессор обработки видеосигнала | Возможен | + |
| Блок компрессии (сжатия) видеоизображения | — | + |
| Микрофон | Возможен | Возможен |
| Звуковой выход | — | Возможен |
| ОЗУ | — | + |
| Флэш-память | — | + |
| Сетевой интерфейс | — | + |
| — | Возможен | |
| Последовательные порты | — | Возможен |
| Тревожные входы/ выходы | — | Возможен |
| Детектор движения | — | + |
| Источник питания | + | +, в том числе питание и передача данных по одному кабелю |
| Термокожух | При установке на улице | При установке на улице |
В качестве светочувствительной матрицы используется полупроводниковая CCD или CMOS-матрица, преобразующая падающий свет в выходной электрический сигнал.
Объектив – это система линз, предназначенная для проецирования изображения объекта наблюдения на светочувствительный элемент камеры. Объектив является неотъемлемой частью камеры, поэтому от правильности его выбора и установки зависит качество видеоизображения.
Процессор обработки видеосигнала предназначен для обработки сигнала, поступающего со светочувствительной матрицы, и преобразования его в цифровой вид. Процессор может улучшать качество изображения камеры.
Микрофон и звуковой выход. В аналоговой системе передача звука невозможна, разве что в случае прокладки соответствующего кабеля к цифровому видеорегистратору. Сетевая IP-камера решает эту проблему путем регистрации звука самой камерой, синхронизации его с видеосигналом и отправки его для прослушивания и/или записи по той же сети. Аудиосвязь может быть полностью двунаправленной, что позволяет собеседникам вести разговор через переговорные устройства. Такие звуковые устройства дешевы и легки в установке.
ОЗУ (оперативное запоминающее устройство – оперативная память) – служит для хранения временных данных. Многие IP-камеры имеют так называемый видеобуфер. Это часть ОЗУ, зарезервированная для записи и временного хранения видеокадров. Информация в видеобуфере обновляется циклически, то есть, новый кадр записывается вместо самого старого.
Флэш-память хранит редкоперезаписываемые данные. Например, настройки камер и прошивку, управляющую работой IP-камеры.
Сетевой интерфейс Ethernet служит для подключения IP-камеры к сети стандарта Ethernet 10/100 Мбит/с.
Беспроводной интерфейс служит для подключения IP-камеры к беспроводной сети Wi-Fi и позволяет осуществлять наблюдение там, где затруднено кабельное подключение или необходима полная мобильность.
Тревожные входы/выходы служат для подключения к веб-камере датчиков тревоги. При срабатывании одного из датчиков генерируется сигнал тревоги, в результате чего процессор веб-камеры компонует набор кадров, записанных в видеобуфер до, после и в момент поступления сигнала тревоги.
Каждая IP-видеокамера имеет свой собственный IP-адрес, встроенный процессор и встроенное программное обеспечение, что позволяет ей функционировать в качестве веб-сервера, FTP-сервера, FTP-клиента и клиента e-mail. Современные сетевые видеокамеры имеют также множество дополнительных привлекательных функций, таких как детектор движения, питание по PoE, настройки и коррекция видеоизображения, передача звука и т.д.
Из чего состоит система видеонаблюдения
Аналоговая и AHD система видеонаблюдения
1. Видеорегистратор. В зависимости от количества камер и качества записи выбираем видеорегистратор (4-х, 8-ми, 16-ти — канальный). Максимальное качество записи AHD видеорегистратора на данный момент 1280×720, аналогового регистратора 960×576.
2. Камера видеонаблюдения. В зависимости от выбранного регистратора (AHD или аналоговый DVR) и условий окружающей среды (улица или помещение) выбираем камеры наблюдения.
3. Монитор. В зависимости от выбранного регистратора (наличия у него видео выходов) подбираем монитор с VGA входом или HDMI входом (более предпочтительно).
4. Блок питания для камер. Из расчета потребления 0,5 А на одну камеру подбираем себе блок питания. Например на 4 камеры необходимо 2А, а если вы берете 8-канальный регистратор с перспективой полного заполнения его входов, лучше выбрать блок питания на 5А. Если вы выбрали блок питания в пластиковом корпусе с коннектером папа на выходе, для удобства необходим еще разветвитель питания. Для блоков питания в металлическом корпусе необходимо дополнительно приобретать вилку питания.
5. Кабель. В зависимости от регистратора и расстояния на которое будут удалены ваши камеры от регистратора подбираем кабель. Для данных систем наблюдения мы можем использовать как комбинированный кабель (КВК, КСВ, RG-59), так и витую пару (UTP, FTP). Рассмотрим варианты их применения для аналоговой системы: расстояние до камеры менее 100м — комбинированный кабель, расстояние до камеры более 100м — витая пара.
6. Коннектеры. На одну камеру наблюдения необходимо 2 BNC коннектера и коннектер питания папа для соединения жил питания с камерой. если вы приобрели разветвитель питания, то будет необходим еще коннектер питания мама для соединения с блоком питания. В случае использования витой пары вместо BNC коннектеров необходимо использовать усилители видеосигнала по витой паре.
7. Сетевой фильтр. Не забудьте приобрести сетевой фильтр т.к. будут использоваться 3-4 розетки.
8. Распаечные коробки. Для удобства и сохранности коннектерных соединений используйте распаечные коробки для наружного монтажа.
IP система видеонаблюдения
1. Видеорегистратор. В зависимости от количества камер выбираем видеорегистратор (4-х, 8-ми, 16-ти, 24-х — канальный). Максимальное качество записи IP видеорегистратора на данный момент 1920×1080
2. Камера видеонаблюдения. В зависимости от необходимого качества записи, мониторинга и условий окружающей среды (улица или помещение) выбираем камеры наблюдения.3. Монитор. В зависимости от выбранного регистратора (наличия у него видео выходов) подбираем монитор с VGA входом или HDMI входом (более предпочтительно).
4. Блок питания для камер. Из расчета потребления 1 А на одну камеру подбираем себе блок питания. Например на 4 камеры необходимо 4А, а если вы берете 8-канальный регистратор с перспективой полного заполнения его входов, лучше выбрать блок питания на 10А. Если вы выбрали блок питания в пластиковом корпусе с коннектером папа на выходе, для удобства необходим еще разветвитель питания.
Для блоков питания в металлическом корпусе необходимо дополнительно приобретать вилку питания.
5. Кабель. Для IP систем видеонаблюдения используем витую пару. Кабель в зависимости от места прокладки выбираем либо уличный, либо для внутренней прокладки. Необходимо отметить две очень важные особенности применения витой пары в IP системах: 1). максимальная длина сегмента не должна превышать 100м, если у вас расстояние от камеры до регистратора более 100м необходимо применять через каждые 100м коммутирующее устройство (свитч в простонародье) 2). для передачи информации используется 2 пары, поэтому если вы используете 4-х парный кабель можете по другим двум парам передавать питание (данный момент не распространяется на случай использование камер и блоков питания с POE)
6. Сетевой коммутатор. Помните, что вам нужен сетевой коммутатор с количеством гнезд на 2 больше чем количество камер (одно на регистратор NVR и одно на подключение к роутеру, если необходим онлайн просмотр).
7. Коннектеры. На одну камеру наблюдения необходимо 2 RJ45 коннектера и коннектер питания папа для соединения жил питания с камерой. если вы приобрели разветвитель питания, то будет необходим еще коннектер питания мама для соединения с блоком питания
8. Сетевой фильтр. Не забудьте приобрести сетевой фильтр т.к. будут использоваться 4-5 розеток.
9. Распаечные коробки. Для удобства и сохранности коннектерных соединений используйте распаечные коробки для наружного монтажа.
Удаленный просмотр камер и регистраторов SVN с помощью технологии p2p.
На данный момент технология p2p – это наиболее совершенное решение для удаленного видеонаблюдения. Его простота заключается в подключении и настройке камер и регистраторов в сети Интернет без определенных знаний в области сетевых настроек.
В видеокамерах и регистраторах SVN данная технология реализована с помощью приложения FreeIP. Для его использования на планшетах, мобильных устройствах нужно зарегистрироваться на сайте www.freeip.com, добавить к вашему аккаунту устройства, добавив их SN и пароли доступа, скачать приложение для просмотра и наслаждаться картинкой.
ПЗС — Как работают видеокамеры
Подобно пленочной камере, видеокамера «видит» мир через линзы. В пленочной камере линзы служат для фокусировки света от сцены на пленку, обработанную химическими веществами, которые имеют контролируемую реакцию на свет. Таким образом, пленка камеры записывает сцену перед собой: она улавливает большее количество света из более ярких частей сцены и меньшее количество света из более темных частей сцены.
Объектив видеокамеры также служит для фокусировки света, но вместо того, чтобы фокусировать его на пленку, он направляет свет на небольшой полупроводниковый датчик изображения. Этот датчик, 9Устройство с зарядовой связью 0003 (ПЗС) измеряет свет с помощью полудюймовой (около 1 см) панели из 300 000–500 000 крошечных светочувствительных диодов, называемых фотосайтами .
Каждый фотосайт измеряет количество света (фотонов), попадающих в определенную точку, и переводит эту информацию в электроны (электрические заряды): более яркое изображение представлено более высоким электрическим зарядом, а более темное изображение представлено более низким электрическим зарядом. обвинять. Подобно тому, как художник рисует сцену, сопоставляя темные области со светлыми областями, ПЗС-матрица создает видеоизображение, записывая интенсивность света. Во время воспроизведения эта информация определяет интенсивность электронного луча телевизора, проходящего по экрану.
Реклама
Конечно, измерение интенсивности света дает нам только черно-белое изображение.
Чтобы создать -цветное изображение , видеокамера должна определить не только общие уровни освещенности, но также и уровни каждого цвета света. Поскольку вы можете воспроизвести полный спектр цветов, комбинируя три цвета: красный, зеленый и синий, видеокамере нужно только измерить уровни этих трех цветов, чтобы воспроизвести полноцветное изображение.
Как три цвета смешиваются, образуя множество цветов
В некоторых видеокамерах высокого класса светоделитель разделяет сигнал на три разные версии одного и того же изображения: одна показывает уровень красного света, другая показывает уровень зеленого света и третья показывает уровень синего свет. Каждое из этих изображений захватывается собственным чипом — чипы работают, как описано выше, но каждый из них измеряет интенсивность только одного цвета света. Затем камера накладывает эти три изображения, и интенсивность различных основных цветов смешивается для создания полноцветного изображения. Видеокамеру, использующую этот метод, часто называют видеокамерой с тремя микросхемами.
Этот простой метод позволяет получить насыщенное изображение с высоким разрешением. Однако ПЗС-матрицы дороги и потребляют много энергии, поэтому использование трех из них значительно увеличивает стоимость производства видеокамеры. Большинство видеокамер обходятся только одной ПЗС-матрицей, устанавливая постоянные цветные фильтры на отдельные фотосайты. Определенный процент фотосайтов измеряет только уровни красного света, другой процент измеряет только зеленый свет, а остальные фотосайты измеряют только синий свет. Обозначения цветов распределены в виде сетки (приведенный ниже фильтр Байера является распространенной конфигурацией), так что компьютер видеокамеры может получить представление об уровнях цвета во всех частях экрана. Этот метод требует от компьютера интерполировать истинный цвет света, попадающего на каждый фотосайт, путем анализа информации, полученной другими фотосайтами поблизости.
Полное объяснение этого процесса см. в статье «Как работают цифровые камеры: захват цвета».
Если вы читали «Как работают цифровые камеры», то все это, вероятно, было вам знакомо — и видеокамеры, и цифровые фотокамеры снимают изображения с помощью ПЗС-матриц. Но поскольку видеокамеры производят движущиеся изображения, их ПЗС-матрицы имеют некоторые дополнительные элементы, которых нет в ПЗС-матрицах цифровых камер. Для создания видеосигнала ПЗС-камера должна каждую секунду делать много снимков, которые камера затем объединяет, чтобы создать впечатление движения.
Если вы читали «Как работает телевидение», то знаете, что телевизор «рисует» изображения горизонтальными линиями поперек экрана, начиная сверху вниз. Телевизоры фактически рисуют каждую вторую строку за один проход (это называется «полем»), а затем рисуют чередующиеся строки в следующем проходе. Для создания видеосигнала видеокамера захватывает кадр видео с ПЗС и записывает его в виде двух полей. ПЗС на самом деле имеет еще один сенсорный слой за датчиком изображения.
Для каждого поля видео ПЗС-матрица передает все заряды фотосайтов на этот второй слой, который затем передает электрические заряды на каждый фотосайт один за другим. В аналоговой видеокамере этот сигнал поступает на видеомагнитофон, который записывает электрические заряды (вместе с информацией о цвете) в виде магнитного рисунка на видеопленку. Пока второй уровень передает видеосигнал, первый уровень обновился и захватывает другое изображение.
Цифровая видеокамера работает в основном таким же образом, за исключением того, что на этом последнем этапе аналого-цифровой преобразователь производит выборку аналогового сигнала и преобразует информацию в байты данных (1 и 0). Видеокамера записывает эти байты на носитель информации, которым может быть, среди прочего, лента, жесткий диск или DVD. Большинство цифровых видеокамер, представленных сегодня на рынке, фактически используют ленты (поскольку они дешевле), поэтому они имеют компонент видеомагнитофона, очень похожий на видеомагнитофон аналоговой видеокамеры.
Однако вместо записи аналоговых магнитных шаблонов магнитная головка записывает двоичный код. Цифровые видеокамеры с чересстрочной разверткой записывают каждый кадр как два поля, как это делают аналоговые видеокамеры. Цифровые видеокамеры Progressive записывают видео как целый неподвижный кадр, который затем разбивается на два поля при выводе видео в виде аналогового сигнала. (Чтобы узнать больше о преобразовании изображения из аналога в цифру, ознакомьтесь с документами «Как работают цифровые камеры: оцифровка информации» и «Как работает аналоговая и цифровая запись».)
Процитируйте это!
Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:
Том Харрис
«Как работают видеокамеры»
10 октября 2000 г.
HowStuffWorks.com.
В чем разница между видеокамерой и видеокамерой? – Legacybox
Главная /Развлекательная программа / В чем разница между видеокамерой и видеокамерой?
Диллон Уоллес
Вы говорите то-мае-то.
Я говорю то-ма-то.
Вы говорите видеокамера. Я говорю видеокамера.
Подожди, ты хочешь сказать, что есть разница между видеокамерой и видеокамерой? Убирайся из города. С тех пор как?
С тех пор, как всегда.
И вы узнаете так же, как и я (если вы еще не знали), в чем разница между видеокамерой и видеокамерой. Давайте разбираться — по частям.
Объективы
Объективы видеокамер обычно обеспечивают более сильное увеличение, чем цифровые камеры/видеокамеры. Это позволяет получить большее увеличение. Конечно, вы всегда можете купить разные объективы для своей видеокамеры, но прямо из коробки видеокамера будет иметь лучший объектив.
Звук
Видеокамеры специально разработаны для съемки видео и записи звука. Вот почему внутренние микрофоны видеокамер превосходят микрофоны видеокамер. Конечно, если вам действительно нужен хороший звук, вам, вероятно, никогда не следует использовать звук встроенной видеокамеры или видеокамеры.
Портативность/удобство
И видеокамеры, и видеокамеры, особенно по сегодняшним меркам, относительно портативны, избавляясь от громоздких плечевых коробок, которые наш папа таскал с собой. Однако видеокамеры, предназначенные специально для видеосъемки в течение длительного времени, снабжены стабилизацией изображения. Не говоря уже о том, что ЖК-экраны можно поворачивать, чтобы дать стрелкам несколько углов обзора.
Хранение
Видеокамеры записывают видео на карты флэш-памяти. Хотя видеокамеры также могут записывать на карты памяти, они также сохраняют видео на внутренних жестких дисках.
Цена
Большинство зеркальных и беззеркальных камер имеют высокую цену. Вы будете готовы потратить минимум 400 долларов или около того на приличную видеокамеру, в то время как большинство видеокамер можно купить за 250 долларов или меньше.
Съемка
Поскольку большинство видеокамер имеют небольшие сенсоры и объективы с фиксированным зумом, они не подходят для съемки в условиях низкой освещенности.
В то время как видеокамеры имеют большие сенсоры и линзы, что дает стрелку возможность захватывать больше света в условиях низкой освещенности. Видеокамеры также обеспечивают более кинематографический вид, поскольку их датчики большего размера имеют меньшую глубину резкости, а также дают возможность фокусироваться на разных объектах (от переднего плана до фона), которые вы хотите захватить.
Какой из них лучше?
Все зависит от того, что и как вы планируете снимать. Если вы хотите, чтобы ваше видео выглядело более кинематографично, то видеокамера будет вашим более универсальным вариантом. Кроме того, вы можете снимать фотографии и фотографии с помощью видеокамеры. Если вы ищете что-то более доступное для стрельбы на ходу, то видеокамера может подойти вам больше.
А если у вас есть библиотека старых видеокассет со старой видеокамеры или видеокамеры вашего отца, отправьте их сегодня в Legacybox, чтобы они оцифровали их.
