Как сделать камеру-обскуру своими руками: два подробных лайфхака

Камера-обскура, пинхол-камера, — известный уже несколько сотен лет человечеству прообраз фотоаппарата. В этой статье мы не только познакомимся поближе с ее историей и принципом действия, но и разберем, как сделать камеру-обскуру своими руками из подручных материалов несколькими способами.

Что такое камера-обскура

Камера-обскура (лат. camera — «комната», obscura — «затемненная, темная») — простейшее оптическое устройство, прообраз фотоаппарата. Ею может быть как коробочка или сундучок, на одной из стенок которого вырезан небольшой глазок- отверстие, а вместо другой натянут экран из полупрозрачного материала, так и темная комната с таким же небольшим глазком и экраном.

Другое название этого устройства — пинхол-камера (англ. pinhole camera — «камера, имеющая отверстие»).

Принцип действия камеры-обскуры

Перед тем как сделать камеру-обскуру своими руками, необходимо разобраться, как же она действует. Ее работа основана на известном со школы законе прямолинейного распространения световых лучей. Через отверстие-глазок камеры проходит множество узких световых пучков. Каждый из них оставляет на экране противоположной стенки световое пятно, равное в размерах глазку. Такие пятнышки от множества лучей накладываются друг на друга на поверхности экрана пинхол-камеры, тем самым создавая на нем оптическое отражение-копию предмета либо панорамы, находящейся перед этим своеобразным аппаратом.

Человеческий глаз и пинхол-камера

Камера-обскура, кстати, напоминает принципом своего действия человеческий глаз — изображение на ее экран попадает также через маленькое отверстие и вверх тормашками. Происходит это от того, что свет попадает и в глаз, и в аппарат под углом — лучи, отражающиеся от верхней части предметов, направлены вниз, а лучи, отражающие близкие к земле предметы, устремлены вверх. Внутри камеры они пересекаются, поэтому изображение на экране камеры получается перевернутым. В нашем организме картинку в правильное положение возвращает мозг, а в фотоаппарате — зеркало.

История пинхол-камеры

Как сделать камеру-обскуру своими руками, задумывались и наши далекие предки — впервые это явление заметил Аристотель еще в IV в. до н.э.

Легендарный Леонардо да Винчи первым описал алгоритм и механизм ее работы. Его изобретением в Средневековье пользовались художники — камера-обскура помогала им сделать картины-копии тех или иных объектов.

О том, как сделать своими руками камеру-обскуру в более «продвинутой» версии, ученые думали и позднее. В 1568 году принцип действия пинхол-камеры был усовершенствован — венецианский изобретатель Де Барбаро заменил экран плоско-выпуклой линзой. Это новшество существенно улучшало четкость и насыщенность изображения. Устройство было названо стеноп-камерой. Оно и стало ступенью к современному фотоаппарату.

Как сделать камеру-обскуру своими руками из коробки

Для изготовления собственной пинхол-камеры будет нужна:

• картонная коробка из-под чая или сока;
• тонкая полупрозрачная бумага — отлично подойдет калька или пергамент;
• ножницы;
• клей;
• скотч.

Итак, как сделать камеру-обскуру своими руками из коробки от чая, сока и т. д.:

1. Вырежьте на одной из стенок коробки небольшое оконце.
2. С помощью клея или скотча заклейте отверстие подходящим кусочком бумаги, превратив его в экран будущей камеры.
3. В середине противоположной стенки сделайте отверстие диаметром не более 1 мм. Воспользуйтесь для этого иголкой, булавкой, канцелярской кнопкой.

Вот и вся инструкция, подсказывающая, как сделать камеру-обскуру своими руками из коробки. Используйте свое изобретение в затемненном помещении — наводите его на яркий и контрастный источник света — например на горящую свечу. Ее перевернутое изображение должно будет отразиться на бумажном экране.

Как сделать камеру-обскуру своими руками: фотоаппарат

В этом лайфхаке мы разберем создание более сложной, но и более интересной пинхол-камеры, с помощью которой можно получать настоящие фотоснимки. Для начала соберите нужные материалы:

• алюминиевая баночка;
• кусок пластика;
• спичечный коробок;
• 2 «бочки» для фотопленки;
• сама фотопленка 35 мм;
• черная краска, кисточка;
• канцелярский ножик;
• изолента;
• иголка;
• ножницы;
• линейка;
• карандаш.

Как сделать камеру-обскуру своими руками, читайте далее:

1. Вырежьте окошко во внутренней части коробка. Рекомендуемый его размер — 36х24 мм. Его края можно как оставить небрежно рваными (это придаст необычный эффект будущему снимку), так и загладить пилкой или канцелярским ножиком.
2. Внутреннюю часть коробка полностью закрасьте черной краской. Используйте матовые, а не глянцевые красители.
3. Возьмите кусочек пластика, заострите его конец. Приклейте к «бочке» изолентой, как на фото, а острым кончиком зацепите отверстие фотопленки, предварительно вставленной в эту емкость. При перемотке будут слышны щелчки — для создания нового кадра нужно прокрутить пленку на 8-9 щелчков.
4. Вернитесь к внешней части коробка — строго в его середине вырежьте прямоугольник 8х5 мм.
5. Из алюминиевой банки вырежьте квадрат 15х15 мм. В его середине проделайте иглой отверстие — чем оно меньше, тем лучше.
6. Теперь закрасьте черной краской и внешнюю часть коробка, и алюминиевый квадратик.
7. Приклейте алюминиевую деталь к глазку внешней части коробка изолентой.
8. Сделайте затвор — вырежьте картонку, проделайте в ней отверстие для «объектива», приклейте к «камере». Возьмите полоску картона 10х30 мм, полностью окрасьте ее в черный, вставьте в устройство этот импровизированный затвор, как на примере.
9. Чтобы перематывать пленку внутри «бочки», смастерите такую ручку из картона и изоленты.
10. Как сделать камеру-обскуру своими руками из картона? Вот, наконец, и заключительный пункт. Вставьте пленку между внешней и внутренней частью-отверстием для экрана спичечного коробка. Чтобы использованная пленка не болталась, можно прикрепить к другой стороне камеры вторую «бочку» для ее наматывания. Надежно скрепите все детали скотчем.

Вот мы и разобрали два способа, подсказывающие, как сделать камеру-обскуру своими руками. В последнем лучше для съемки использовать штатив, а затвор открывать на строго определенное время — в солнечную погоду на 6 секунд, в пасмурную — на 7-8 секунд.

Камера обскура из картона » Изобретения и самоделки

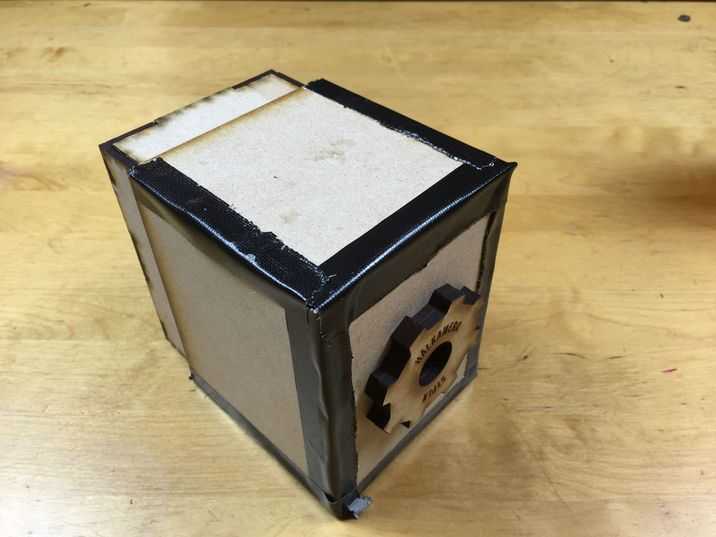

Картонная камера обскура.

Товары для изобретателей Ссылка на магазин.

Камера Obscura означает темную комнату! С помощью этого инструктажа мы создадим маленькую темную комнату из картона, коробки для хлопьев, маскирующей ленты и дешевой пластиковой ручной линзы. Вы можете использовать эту маленькую штуковину, чтобы посмотреть на мир с ног на голову, превратить его в камеру-обскуру или использовать в качестве проектора для мобильного телефона! Это отличный инструмент для обучения детей тому, как работает глаз, как мы воспринимаем свет, а также о прозрачных и непрозрачных материалах.

Содержание

• Шаг 1: Соберите материалы
• Шаг 2: вырежьте кусочки картона
• Шаг 3: Склейте картонные кусочки
• Шаг 4: Объектив камеры обскура
• Шаг 5: Закончи сборку
• Шаг 6: Вырежьте держатель экрана
• Шаг 7: Сложите рамку и склейте ее вместе
• Шаг 8: Лента на вашем экране
• Шаг 9: Вставьте рамку и проверьте ее!

Шаг 1: Соберите материалы

Вам понадобится …
Картон
Коробка, ДСП или папка для файлов (что-то более жесткое, чем бумага, но мягче, чем картон)
Белая бумага или пергамент
Пластиковая ручная линза
Маскирующая лента
Ножницы
Нож для коробок или лезвие в точном виде Режущий
мат (не показан )

Шаг 2: вырежьте кусочки картона

Электроника для самоделок вкитайском магазине.

Используя предоставленный шаблон, вырежьте все ваши кусочки картона. Вы можете сделать это с помощью ножа для коробок, лезвия или лазерного ножа, если у вас есть доступ к нему. Старайтесь держать края как можно более прямыми, это значительно облегчит соединение деталей.

Шаг 3: Склейте картонные кусочки

Выложите кусочки картона, как показано на рисунке. Положите один кусок ленты с каждой стороны спереди, перекрывая каждую сторону.

Шаг 4: Объектив камеры обскура

Наклейте объектив на переднее отверстие. Если наклонить рукоятку, объектив должен уместиться без необходимости что-либо резать.

Шаг 5: Закончи сборку

Сложите все части так, чтобы ваша коробка выглядела как коробка. Лента все внешние края, пытаясь закрыть любые световые промежутки. Чем темнее внутри вашей коробки, тем четче будет ваше изображение. Вы также можете покрыть снаружи темной бумагой, если хотите.

Шаг 6: Вырежьте держатель экрана

Используя предоставленный шаблон, вырежьте держатель экрана. Если вы используете папку с файлами, как я, отрежьте две части и склейте их вместе, это сделает ее немного более прочной. Убедитесь, что вы добавили свои оценки. Это будет, где вы сложите держатель в рамку.

Шаг 7: Сложите рамку и склейте ее вместе

Это единственная сложная часть камеры обскуры. Сложите рамку на линии партитуры так, чтобы углы были заправлены в небольшую букву V. Подробности см. На рисунке. Обмотайте V и закрепите все четыре угла. Когда вы закончите, ваш кадр должен выглядеть как фотография!

Шаг 8: Лента на вашем экране

Вырежьте лист бумаги или пергамента, немного больше, чем отверстие в рамке. Лента по внутренней части структуры камеры.

Шаг 9: Вставьте рамку и проверьте ее!

Вставьте рамку в заднюю часть камеры-обскуры. Вы можете использовать ручки для регулировки расстояния между экраном и объективом. Экспериментируйте с разными расстояниями, разными источниками света и более темным окном. Попробуйте превратить ваш проект в камеру с отверстиями или проектор для мобильного телефона!
Источник

Как сделать камеру-обскуру в домашних условиях

перейти к содержанию

Фотография

Поделитесь этой историей

• Facebook
• Твиттер

Чтобы в полной мере оценить технологические достижения наших современных камер, важно рассмотреть первоначальную науку, которая вдохновила фотографию в том виде, в каком мы ее знаем сейчас.

Практикуйте это древнее искусство фотографии и создайте собственную комнату с прекрасным видом.

Слова от Аарон Чепмен

Фотография Абелардо Морелл

Камера-обскура формирует основной принцип фотографии с использованием линзы (или отверстия в данном случае) и прохождения света через нее. Камера-обскура — это, по сути, комната или устройство, которое позволяет свету проходить через небольшое отверстие, которое проецирует внешнее изображение внутрь комнаты или устройства. Изображение проецируется вверх ногами, почти так же, как наша сетчатка видит мир до того, как наш мозг корректирует изображение. По мере развития технологии камер в этих коробках или устройствах использовались зеркала, чтобы переворачивать проекцию в правильном направлении.

Эта простая, но колдовская концепция была художественным инструментом для художников на протяжении веков. Изобретение камеры-обскуры оспаривается, но, не углубляясь в уроки истории, скажем лишь, что самое старое упоминание о ней относится примерно к 5 веку до нашей эры.

Проекты Абелардо Морелла Нью-Йорк и других популярных мест в Соединенных Штатах , выполненные на протяжении всей истории, сразу же приходят на ум как образец работы с использованием техники камеры-обскура и указание на то, что визуально возможно при самоотверженности, времени. и изобретательность.

Камера-обскура Абелардо Морелла: вид на Центральный парк, вид на север. Камера-обскура Абелардо Морелла: послеполуденный свет над Тихим океаном, Брукингс, Орегон. Камера-обскура Абелардо Морелла: Крайслер-билдинг в гостиничном номере. Камера-обскура Абелардо Морелла: Филадельфийский художественный музей, восточный вход в галерею № 171 с картиной Дечерико.

Самое приятное в изготовлении камеры-обскуры дома то, что вы можете сделать это из материалов, которые, скорее всего, уже есть в вашем шкафу, и, конечно же, это увлекательное занятие для всех возрастов. Мы с трехлетней дочерью превратили ее спальню в камеру-обскуру, и мы обе получили удовольствие! Ладно, она думала, что это просто круто. Но дело в том, что изготовление камеры-обскуры может быть отличным занятием как для детей, так и для опытных фотографов.

Начнем.

Необходимые материалы

1. Картон, строительная пленка, черные листы или мешки для мусора

2. Лента

3. Ножницы

4. Окно (очевидно)

Если у вас нет вышеуказанных материалов или любые заменители, лежащие в доме, сделайте быстрый пит-стоп в местном хозяйственном магазине.

Шаг 1. Затемнение комнаты

Теперь нужно затемнить комнату. Визуальное воздействие этого занятия в значительной степени зависит от темноты, поэтому не ищите ярлыков. Используйте картон, черные листы или черные мешки для мусора, чтобы закрыть окна комнаты, плотно закрепив их скотчем.

Совет: иногда бывает проще сначала измерить окно, а затем соответствующим образом отрезать материал, прежде чем приклеивать его к стене. И если вы закрываете окно картоном, определенно проще выдолбить дыру в середине картонной шторы, прежде чем приклеивать ее к стене. Не забывайте дважды отмерить, один раз отрезать.

Шаг 2: Линза

Теперь окна полностью блокируют любой входящий свет, пришло время сделать отверстие. В зависимости от используемого материала это может быть очень просто. Если вы используете строительную пленку или мешки для мусора, сделайте небольшое отверстие размером с 10-центовую монету в материале посередине области окна.

Шаг 3: Выключите свет

Выключите свет. Теперь подождите. Ваши глаза сразу начнут видеть перевернутый внешний мир на ваших стенах. Чем дольше вы позволяете своим глазам привыкнуть к темноте, тем ярче становится проекция.

После того, как вы освоите этот простой метод и увидите его результаты, вы можете начать экспериментировать с различным расположением отверстий и отверстиями разного размера.

Камера-обскура Аарона Чепмена.

Комната с видом

Слишком холодно, чтобы пойти на охоту в эти выходные? Очень жарко, слишком жарко? Где бы вы ни находились, знайте, что ваш дом — это всего лишь одна камера нового размера для наблюдения за миром за вашим окном.

Поделитесь этой историей

• Facebook
• Твиттер

Аарон Чепмен

aaron-chapman.com

@aaronmchapman

Аарон Чепмен — художник и писатель из Золотого Берега, Австралия. Поэзия и проза Чепмена публиковались в международных изданиях, а его фотографии широко выставлялись на австралийских берегах на таких площадках, как Head On Photo Festival и Центр современной фотографии, а также во время фестиваля Bleach в рамках Super Souvenir. В 2019 году, Чепмен был полуфиналистом премии Moran Contemporary Photographic Prize и финалистом конкурса австралийской фотографии жизни в Art & About Sydney.

Как сделать камеру-обскуру из коробки. Камера-обскура дома

В наши дни купить фотоаппарат не проблема. Скорее наоборот — такая возможность есть практически у каждого. Многие люди довольствуются камерами в своих телефонах, многие тратят большие деньги на полупрофессиональные или профессиональные камеры, а многие увлекаются ломографией, которая не только модна, но и доступна.

Так что конечно самодельный фотоаппарат — это не вынужденная мера, а интересный эксперимент и (что, на мой взгляд, еще важнее) возможность сделать что-то своими руками и увидеть потрясающий результат своего труда.

Для того, чтобы сделать камеру-обскуру, необходимо следовать инструкции:

1. Возьмите любую емкость/коробку/жестяную банку или, как показано, банку из-под пленки, тонкую иголку, кусок фольги, изоленту (черную лента) и черно-белая (!) фотобумага (например, KODAK Professional Polymax II RC) или слайд-пленка (например, Kodak Ektachrome E100 GX).

2. Прорежьте ножницами отверстие в середине коробки.

3. Полученное отверстие намного больше отверстия обскуры.

4. Вырежьте кусок фольги, который будет полностью (и с запасом) закрывать отверстие.

5. Сделайте минимальное отверстие в середине куска фольги острием тонкой иглы.

6. Поверхность фольги должна быть гладкой, все неровности удаляются наждачной бумагой.

Чем меньше диаметр отверстий, тем лучше получится картинка.

7. Чтобы избежать отражения света внутри контейнера, его и фольгу внутри нужно покрасить черной матовой краской.

8. С помощью клейкой ленты приклейте фольгу к контейнеру.

9. Заклейте отверстие лентой, чтобы предотвратить преждевременное проникновение света.

10. В темной комнате(!) вставьте фотобумагу в контейнер так, чтобы она не закрывала отверстие.

11. Если все отверстия надежно закрыты, камера готова к работе!

Сегодня мы расскажем вам, как сделать такую ​​камеру-обскуру из собственной комнаты. Чаще всего это устройство называют « camera obscūra» , что в переводе с латыни означает «темная комната». По сути, именно «темную комнату» мы и будем делать. Для начала закрываем окно плотным материалом. Мы использовали большие куски картона, но в итоге светоизоляция оказалась недостаточной и пришлось дополнительно заклеивать щели обычной пищевой фольгой.

Заделка щелей оказалась настолько муторным занятием, что, наверное, проще было бы сразу заклеить окно полностью пленкой и не заморачиваться с картоном. Он легче картона и лучше держится (достаточно обычного скотча).

Вот мы и создали полностью темную комнату, что, кстати, очень полезно белыми ночами. Осталось теперь пропустить туда свет через небольшое отверстие. Здесь мы стоим перед выбором. Чем меньше отверстие, тем четче будет изображение, но в то же время оно будет темнее (проходит меньше света). При увеличении диафрагмы изображение становится ярче, но резкость снижается. Мы выбрали отверстие, примерно равное диаметру десятикопеечной монеты.

Все, камера готова. На стене напротив окна это перевернутое изображение улицы.

На этом снимке яркость примерно соответствует наблюдаемой нами яркости. Все это делалось зимой, когда на улице всегда мало света, летом изображение было бы, конечно, ярче. Чтобы лучше различать детали, мы продемонстрируем снимок, сделанный при более медленной выдержке.

Для хорошего самочувствия лучше всего, когда стены окрашены равномерно. Мы не стали перекрашивать стены и сдирать обои, а для более комфортного просмотра изображения спроецировали его на серый экран.

Конечно, вы можете видеть изображение не только на стене напротив окна, но и на других стенах, а также на потолке и полу. На этом фото, например, вы можете увидеть парковку автомобиля возле дома , который проецируется на потолок в непосредственной близости от окна.

Хорошо видны припаркованные машины и дорожка. Очень удобно лежать на кровати, чтобы проверить, не угнали ли машину. Кроме того, такое изображение не будет вызывать особого дискомфорта из-за своего перевернутого положения, как это произошло с домами на предыдущих фотографиях. Все это выглядит довольно забавно, как фильм на большом экране.

Удачи в экспериментах!

с помощью этой простой камеры можно создавать необычные снимки в интерьерах хоть каждый день. Я перетащил его в цитатник. Мне сразу же захотелось сделать то же самое дома. полез смотреть — что это за камера и, оказывается, сделать ее очень просто

Фотография — это вообще чудо. Искусство, созданное с помощью технических средств. И эти технические средства(камеры) могут быть фантастически простыми. В этой статье мы расскажем, как сделать камеру-обскуру (обскуру) из подручных средств — спичечного коробка или консервной банки.

Не надо смеяться — такие камеры дают очень интересные снимки, несмотря на их примитивность. Но примитивно не значит плохо, ведь картины древних людей и скульптуры великого Пабло Пикассо также были выполнены с помощью подручных средств, и их художественная ценность не оспаривается, наверное, никем. Конечно, съемка с пинхолом — развлечение для любителя. Но любое искусство обычно начинается именно там, где выступает дилетант, то есть человек, которому искренне нравится то, что он делает.

Так что же такое камера-обскура и как ее сделать? Его главное отличие от других камер — отсутствие объективов. Роль объектива в пинхоле играет отверстие с идеально ровными краями, просверленное или проколотое в корпусе камеры. В некоторых версиях этих камер может использоваться пленка. Другие используют фотобумагу. Наиболее распространена камера-обскура из спичечного коробка, к которой крепятся подающая и приемная кассеты для пленки. Расскажем по порядку, как их сделать.

Как сделать камеру-обскуру: вариант №1

В дне коробки прорезается отверстие 36х24 мм. Это дно служит прижимной рамкой для пленки. Внутренние стенки коробки окрашены в черный цвет для защиты пленочного пространства от попадания солнечных лучей. К внешней части коробки прикрепляется кусок картона (держатель шторки) с прорезанным в нем изолентой прямоугольным окошком, также с прорезанным окном. А между шторкодержателем и самой коробкой вставляется шторка из непрозрачного материала.

Камеры подачи и приема намертво крепятся к корпусу нашей камеры изолентой. Еще раз ориентируемся на плотность намотки: если будут зазоры, фото не получится! В кассете подачи находится свежая неиспользованная (неэкспонированная) пленка. Вы можете купить стандартную загруженную кассету или зарядить ее самостоятельно (некоторые модели старых советских фотоаппаратов имеют такие кассетные устройства). Что касается приемной кассеты, то подобные устройства есть и у некоторых старых камер.

И, наконец, последний этап — на коробку приклеивается кусочек фольги с крохотной дырочкой, проколотой иголкой, которая должна располагаться по центру прорезанного в крышке отверстия 36х24 мм. Края маленького отверстия должны быть как можно более плоскими. Пленка загружается в камеру, коробка закрывается. Все! Вы можете стрелять. Одна деталь — сфотографировать с камеры-обскуры лучше на длинных выдержках. И тогда результат будет потрясающим.

Как сделать камеру-обскуру: вариант №2

Второй вариант камеры-обскуры, которую мы здесь обсудим, очень прост. Для его создания вам понадобится всего лишь картон, ножницы и клей. Лучше, чтобы картон, из которого собран бокс для камеры, был черным хотя бы с одной стороны. Зачем это нужно? Черный цвет максимально нейтрализует любые внутренние отражения. Внутренности обычной камеры традиционно черные по той же причине.

Если материалом для ваших экспериментов послужит готовая коробка, ее следует покрасить изнутри черной краской, так же, как и в первом варианте пинхола, о котором мы вам уже рассказывали здесь. Уже собранное изделие тщательно обклеивается черным скотчем, чтобы на пленку не попали коварные солнечные лучи, которые могут ее засветить.

Для изготовления коробки нам понадобится три картонных прямоугольника 10х12,5 см, два прямоугольника 12,5х12,5 см, один 12,5х15 см, две полоски 2,5х12,5 см и две 2,5х10 см.

1. Сначала делаем съемную заднюю часть камеры. Собирается из прямоугольника 12,5х15 см и полосы 2,5 см. Нарисуйте прямоугольник 10х12,5 см в середине прямоугольника. Используйте готовый шаблон. По начерченным линиям положите полосу шириной 2,5 см и закрепите ее небольшими кусочками скотча. Проверяем внутренний размер. Он должен быть 10х12,5 см. Это необходимо для свободного входа пленки. Стыки должны быть хорошо проклеены черным скотчем.
2. Изготовление камеры. Положите переднюю часть камеры черной стороной вверх. Укладываем плотно два прямоугольника 12,5х12,5 см и два прямоугольника 10х12,5 см. Склеиваем их скотчем. Затем собираем коробку и кладем внутрь фон. Коробка фиксируется вокруг резинкой. Это позволяет фону плотно прилегать к коробке. Несколькими кусочками скотча нужно прихватить коробку, чтобы обеспечить ее качественную склейку. Все углы хорошо проклеиваем тем же скотчем.
3. Сверлим отверстие. Берется небольшой квадратный кусок металла (бронза, алюминий или другой тонкий металл), кладется на деревянную или картонную подложку. В ластик карандаша вставляется гвоздь и постепенно просверливается отверстие. Одна маленькая хитрость — держать карандаш вертикально. Если отверстие неровное, это повлияет на качество изображения.
4. Соединяем квадрат с отверстием. Скотчем прикрепляем кусок металла с отверстием к корпусу нашего фотоаппарата. Для шторки приклейте кусок скотча с одного конца. В опущенном состоянии он будет закрывать отверстие и выполнять роль затвора. Вот и все, камера-обскура готова делать волшебные снимки.


Удачи! — это

Прочитав ряд статей про пинхол (то же самое, то же самое), у меня появилось желание сделать что-то подобное. Это желание зрело давно, но созрело и я начал возиться с камерой.

Решил мастерить из картона, т.к. это самый доступный материал, и возиться с ним меньше, чем с деревом. Дизайн я продумывал еще при его создании, поэтому недостатки приходилось исправлять по мере их обнаружения. Я проделал в жестяной банке отверстие самой обычной булавкой — взял самую тонкую, которую смог найти дома, и проткнул ее. Никаких замеров диаметра и полировки жести я не производил. В результате получилась камера с фокусным расстоянием ~30 мм и светосилой ~f/130 — для этих параметров на сайте сформирована таблица выдержек.

Вид спереди: заслонка закрыта. Роль затвора выполняет неокрашенный с одной стороны картон. Карандаш используется для перемотки пленки.

Вид спереди: затвор открыт.

Вид сзади.

Рабочая часть фотоаппарата: рулон пленки вставляется в правый отсек, хвостик пленки приклеивается скотчем к карандашу, посередине окошко размером 36 х 24 мм (примерно).

Рабочая часть камеры — вид сверху: отверстие справа для выступающей части катушки.

Разобранная камера.

(лат. camera obscūra — «темная комната») — простейший проекционный прибор, позволяющий получать оптическое изображение предметов. Представляет собой светонепроницаемый ящик с отверстием в одной из стен и экраном (матовое стекло или тонкая белая бумага) на противоположной стене.

В первоначальном виде это была затемненная комната с дырой в одной из стен. Изображения предметов за пределами комнаты проецировались через отверстие на противоположную стену, и находящиеся в комнате люди могли наблюдать эти изображения и переносить их на бумагу. Время изобретения камеры-обскуры неизвестно, но уже в XI веке с ее помощью наблюдали солнечные затмения и Леонардо да Винчи (1452-1519 гг.).) знал об этом. Примерно в 16 веке камера-обскура была выполнена в виде непрозрачной коробки. Итальянский математик и физик Джироламо Кардано (1501-1576) установил в ней линзу, а изображение проецировал с помощью зеркала на матовую стеклянную пластину. Полученное изображение можно обвести на бумаге. (Э. Митчелл «Фотография» 1988)

Схема очень проста. Световые лучи, проходя через отверстие диаметром примерно 0,5-5 мм, создают на экране перевернутое изображение.

Ниже под фото дал пояснение что и как делал. Использована бумага Foma Variant, проявитель Tetenal Dokumol. Экспозиция составляла от 1 до 3 минут. Но самое интересное, как он сделал камеру.

Воодушевленный, я побежал в магазин за чипсами Pringles. Но примерив на лист бумаги размером 10х15, понял, что маленькая упаковка для таких целей не подойдет, а большую не хотелось заморачиваться с разрезанием на маленькие «камеры». Я стал думать, что делать дальше. Я порылся в кухонном ящике и нашел подходящую банку из-под кофе. Попробовав на листе фотобумаги, проделал шилом отверстие на высоте 5 см от дна банки. Так как нейлоновая крышка банки пропускает свет, я проложил непрозрачную пленку, в которую упакована фотобумага. Отверстие было заклеено черной изолентой. Соответствие фокусного расстояния диаметру отверстия можно посмотреть на pinhole.ru.
Получилось такое чудо инженерной мысли.

В следующий раз возьму более презентабельную банку.

Кстати, фотобумагу и химикаты можно заказать в Торговом доме «Славич» прямо с фабрики. Минимальная сумма заказа 1000 рублей. Приятные менеджеры примут заказ и отправят по почте.

Для эксперимента использовал фотобумагу Унибром 160 ПЭ (Березка) — полукартон, глянцевая, нормальная. Я погрузил его в банку в темноте. Вы можете сделать это с красным светом.

Первый выстрел не удался. Из-за того, что выдержка была длинной для этих условий освещения. Съемка проходила у моих друзей-художников в студии при свете ламп. 5 минут явно не хватило. Я загрузил следующий лист и оставил его в комнате на ночь.

Картинка, конечно, не показательная, но в этот раз хоть что-то получилось.

Так как бумага негативная, и в итоге изображение получилось негативным, то пришлось произвести несколько манипуляций в графическом редакторе, после сканирования вывести изображение и инвертировать его.

Оригинальные бумажные негативы выглядят так.

Есть выражение: «фотографическая точность», потому что считается, что ничего не может быть объективнее фотографии. Но на самом деле это не так. То, что передают фотографии, далеко от реальности. Пожалуй, больше соответствуют ее картины, похожие на картины Вермеера. Достать их можно с помощью консервной банки с аккуратным отверстием. Как именно — рассказывает фоторедактор «НС» Вячеслав ЛАГУТКИН.

Что зашифровал Леонардо да Винчи
Тяжелый армейский транспорт проехал через лето. Внутри в полной темноте заблудился рядовой призывник. Пахло нагретым брезентом, шинами, сапогами и дорогой. Внезапно на повороте сквозь дыру в палатке ударил луч солнца, и вдоль борта грузовика пробежали перевернутые изображения домов, деревьев, фигур людей. Так двадцать лет назад я столкнулся с феноменом камеры-обскуры.

Этот визуальный эффект известен человечеству уже тысячи лет. Китайский философ Мо Цзы описал это явление в 5 веке до н. э. Аристотель, наблюдая тот же эффект, не мог понять его причины. Отдельные упоминания о создании первого аппарата, воспроизводящего это явление, указывают на Роджера Бэкона (XIII век). Леонардо да Винчи писал о том, как использовать это устройство в живописи, в своих зашифрованных записях, но разгадать его тайное письмо смогли лишь в 1797 году. художников еще до начала XVII в. В темной комнате с дырой в стене внешний вид проецировался на противоположную стену. Оставалось только подобрать краски и нанести их на изображение. Таким образом были написаны многие пейзажи, портреты, натюрморты. Хорошо видно использование камеры-обскуры в творчестве великого голландского художника Яна Вермеера. Специалисты подтверждают, что, например, в портрете «Девушка в красной шляпе» Вермеер передает характерные для обскуры рассеянные отражения. На ту же технику указывают многочисленные скопления светлых пятен на другой картине Вермеера «Вид Делфта».

К середине XVII века появились портативные камеры-обскуры, снабженные линзами для увеличения яркости, резкости и контраста цветов.

Фотокамера-обскура (позднее названная «пинхол»), вид сзади со снятыми верхней и задней крышками

В настоящее время фотографы, сытые по горло жестким, текстурированным изображением обычных объективов, заново открыли для себя камеру-обскуру, которая теперь называется пинхол или стенопер.

Это не банк! Это камера!
Что привлекло камеру-обскуру Вермеера? И почему современные фотографы отказываются от дорогих объективов ради коробки с дыркой? У камеры-обскуры много достоинств: одно из них — получение необычайно мягкого и пластичного изображения, лишенного излишеств конкретики. Все это, конечно, при условии, что размеры отверстия будут точными, а края ровными.

Еще одним преимуществом является то, что стенопер не нужно фокусировать, ведь в нем нет линзы, а глубина резкости бесконечна. То есть резко все — от того, что находится в нескольких сантиметрах до горизонта.

Людмила Зинченко. Красная площадь. 2008 год. Серебряный приз камеры. Фотография сделана пинхолом

Оптические искажения, например хроматические аберрации(светлая кайма по контуру контрастного изображения), никогда не будут беспокоить сутулого фотографа, в отличие от коллег, использующих линзовые объективы. А также, если пленку расположить на одинаковом расстоянии от отверстия (согнуть дугой), исправятся искажения перспективы.

Стенопер своими силами можно сделать из банок из-под кофе и газированных напитков, бочек и холодильников, вагонов и фургонов, спичечных и обувных коробок. И, конечно же, с камер (нужно учитывать, что чем больше обскуры, тем детальнее изображение).

Как сделать камеру-обскуру своими руками

В качестве образца для изготовления обскуры на базе фотоаппарата была взята цифровая зеркальная фотокамера. Камера Canon 400 D. На ее место может быть любая камера со сменой оптики
В муляже-крышке, которая используется для закрытия фотоаппарата (камеры) при снятом объективе, точно по центру необходимо сделать отверстие диаметром до 1 см.
Линза-обскура — пластина с отверстием — должна крепиться изнутри, то есть к стороне крышки, обращенной внутрь камеры. Лучше, если поверхность колпачка или «линзы» будет не блестящей, а черной или матовой
На этом линза для стенопа готова.

Главное в изготовлении стенореза — это само отверстие. Оптимальный размер отверстий – от 0,2 до 1 мм. Выход за эти границы может привести к непоправимой потере резкости. Чем тоньше пластина, в которой сделано отверстие, тем лучше для изображения, также очень важны ровные края отверстия. Традиционно отверстие делается булавкой в ​​куске фольги, но оптимальна тонкая металлическая пластина, безупречная дырка, в которой прожигает лазер. Но если в ближайшем окружении нет инженера Гарина, не беда. Можно просверлить отверстие в относительно толстой металлической пластине и сделать прокол на дне отверстия. Удалите неровности наждачной бумагой. Все. «Объектив» для стенопера готов, осталось только выбрать и подготовить камеру.

Такой камерой может быть практически любая камера. Если это фотоаппарат со сменными объективами типа Зенит, Киев, Никон, Кэнон, Пентакс, Минолта, Зоркий, ФЭД и т.д., то достаточно снять объектив и использовать заглушку, которая используется для закрытия фотоаппарата на защита при снятой линзе. В заглушке необходимо сделать отверстие диаметром до 1 см ровно по центру, а «линзу» для стенопера — пластину с отверстием — прикрепить изнутри, то есть сбоку от разъем, обращенный внутрь камеры. Важно следить, чтобы колпачок изнутри, а также «линза» не имели ярких блестящих поверхностей, лучше, если они будут черными и матовыми. Помощники здесь — наждачная бумага, бархат, краска, клей. Кепки можно купить в любом крупном фотомагазине, и они недорогие. Очень простой вариант — заклеить черной бумагой отверстие для объектива на фотоаппарате с отверстием нужного размера точно посередине.
Если объектив фотоаппарата несъемный, его можно демонтировать или просто снять линзы и лепестки диафрагмы и установить в него пластину с отверстием. Для этой цели подходят и «Любитель», и «Смена», и «Искра», и «Москва».

Фотограф будет использовать консервную банку или собственную комнату в качестве стенокамеры, затемнив ее и проделав дырку в шторах напротив огромного листа светочувствительного материала (фотобумаги или пленки), раскатанной во всю стену, сделает одно отверстие или несколько в разных местах (изображение причудливо повторяется и накладывается само на себя), зависит только от его возможностей и воображения. Наконец, через интернет можно заказать фирменный пинхол — красивую деревянную коробочку с идеальным отверстием сбоку. Удовольствие недешевое – в среднем 200 евро.

Особенности съемки обскуры
Выбрав объект съемки, нужно направить на него обскуру (предварительно установив ее неподвижно) и открыть отверстие. Длинные выдержки уравнивают пленки разной чувствительности, например, 100 и 400 единиц, что избавляет от необходимости выбирать. При хорошем дневном освещении экспозиция может составлять 10-15 секунд, при ярком солнце — 2-4 секунды, а вечером или в слабоосвещенном помещении — от 8-15 минут (тусклое электрическое освещение) до 1 часа и более. По окончании съемки следует закрыть и перенести пленку на следующий кадр, если не хотите добиться причудливых эффектов за счет мультиэкспозиции. Точное время съёмки, конечно, может подсказать фотоаппарат с экспонометром или экспонометр (есть даже специальные таблички для расчёта выдержки на фирменных пинхолах), но подбор выдержки осуществляется опытным путём (несколько десятков кадров в разных условиях освещения). ) достаточно надежен и прост, особенно если пинхол самодельный.

Фото, сделанное пинхолом, процесс изготовления которого показан выше

Чем же привлекательна такая съемка? Во-первых, непонятная простота: никакой сложной механики, электроники, автофокусной многолинзовой оптики — просто коробка с дыркой и загруженная в нее пленка.

Во-вторых, непредсказуемость: отсутствие видоискателя, а значит и возможности выстроить композицию в кадре, предполагает съемку «наугад», «по наитию» — с живой непосредственной картинкой в ​​результате.
И, наконец, в-третьих, созерцанием: характерные для пинхола длинные выдержки не терпят суеты и легко настраивают на неторопливый философский лад.

Пинхол, в отличие от фотоаппарата, позволяет запечатлеть не мгновение, а состояние. На самом деле этот храм на Валааме полон. Но на пленке в виде полутени были не видны только те, кто простоял час, и те, кто вышел, на пленке не были видны.

Словарь фотографических терминов
Пинхол (от англ. pinhole, pin — штифт,hole — отверстие) — полая затемненная камера с небольшим отверстием (часто сделанным штифтом) для получения изображения при прохождении света через отверстие. Используется в художественной фотографии. То же, что стенопер (от франц. Sténopé).
Obscura, camera obscura (от лат. obscurus — темный) — неправильное, но распространенное название пинхола. Исторически сложилось так, что обскура представляла собой камеру с небольшим объективом, а не с отверстием.
Мультиэкспозиция — многократная съемка для одного кадра.
