Делаем пинхол-камеру из спичечного коробка

1. Достаньте внутреннюю часть коробка — лоток для спичек. Начертите кадровое окно — прямоугольник 36 × 24 мм (у вас получатся стандартные прямоугольные фотографии, которые будет легче напечатать в фотостудии) — и вырежьте его резаком. Любые неровности отразятся на снимке.

2. Закрасьте коробок изнутри чёрным маркером, чтобы поверхность не отсвечивала.

3. Вырежьте прямо по центру коробка квадрат 6 × 6 мм.

4. Вырежьте из алюминиевой банки квадрат 15 × 15 мм и сделайте иглой аккуратное отверстие по центру. Оно должно едва просвечивать. Чем меньше будет отверстие, тем качественнее получится фотография.

5. Закрасьте обратную сторону отверстия маркером (чтобы избежать бликов).

6. Положите алюминиевый квадрат закрашенной стороной на 6‑миллиметровое квадратное отверстие в коробке.

7. Закрепите изолентой на внешней стороне коробка ровно по центру алюминиевую заготовку с отверстием, обмотайте коробок изолентой, не перекрывая отверстие.

8. Вырежьте из чёрного картона два кусочка — квадратный 32 × 32 мм и прямоугольный 25 × 40 мм. В цент­ре квадрата сделайте отверстие 6 × 6 мм.

9. Приклейте квадрат с трёх сторон к коробку так, чтобы 6‑миллиметровые углубления совпали.

10. Вставьте прямоугольник — затвор в получившийся кармашек.

11. Отрежьте хвостик фотоленты. Протяните плёнку через спичечный коробок матовой стороной к отверстию.

12. Склейте концы фотоплёнок (новой и старой) скотчем, чтобы они максимально совпали.

13. Вдвиньте спичечный лоток в коробок.

14. Намотайте плёнку, чтобы катушки вплотную прилегали к коробку. Обмотайте пинхол-камеру изолентой. Чтобы перематывать плёнку, вставьте что-нибудь в катушку старой плёнки — например, кольцо-открывашку.

15. Камера готова. Убедитесь, что затвор закрыт. Фотографировать нужно опираясь на что-либо или со штатива, иначе снимок смажется. Время зависит от освещённости: чем темнее, тем дольше нужно держать затвор открытым.

OZON.ru

Москва

• Ozon для бизнеса
• Мобильное приложение
• Реферальная программа
• Зарабатывай с Ozon
• Подарочные сертификаты
• Помощь
• Пункты выдачи

Каталог ЭлектроникаОдеждаОбувьДом и садДетские товарыКрасота и здоровьеБытовая техникаСпорт и отдыхСтроительство и ремонтПродукты питанияАптекаТовары для животныхКнигиТуризм, рыбалка, охотаАвтотоварыМебельХобби и творчествоЮвелирные украшенияАксессуарыИгры и консолиКанцелярские товарыТовары для взрослыхАнтиквариат и коллекционированиеЦифровые товарыБытовая химия и гигиенаOzon ExpressМузыка и видеоАлкогольная продукцияАвтомобили и мототехникаOzon УслугиЭлектронные сигареты и товары для куренияOzon PremiumOzon GlobalТовары в РассрочкуПодарочные сертификатыУцененные товарыOzon CardСтрахование ОСАГОРеферальная программаOzon TravelОzon ЗОЖДля меняDисконтOzon MerchTV героиПредложения от брендовOzon для бизнесаOzon КлубOzon LiveМамам и малышамТовары OzonOzon ЗаботаЭкотоварыOzon Job Везде 0Войти 0Заказы 0Избранное0Корзина

• TOP Fashion
• Premium
• Ozon Travel
• Ozon Express
• Ozon Card
• LIVE
• Акции
• Бренды
• Магазины
• Электроника
• Одежда и обувь
• Детские товары
• Дом и сад
• Dисконт

Такой страницы не существует

Вернуться на главную Зарабатывайте с OzonВаши товары на OzonРеферальная программаУстановите постамат Ozon BoxОткройте пункт выдачи OzonСтать Поставщиком OzonЧто продавать на OzonEcommerce Online SchoolSelling on OzonО компанииОб Ozon / About OzonВакансииКонтакты для прессыРеквизитыАрт-проект Ozon BallonБренд OzonГорячая линия комплаенсУстойчивое развитиеOzon ЗаботаПомощьКак сделать заказДоставкаОплатаКонтактыБезопасностьOzon для бизнесаДобавить компаниюМои компанииПодарочные сертификаты © 1998 – 2021 ООО «Интернет Решения». Все права защищены. OzonИнтернет-магазинOzon ВакансииРабота в OzonOZON TravelАвиабилетыRoute 256Бесплатные IT курсыLITRES.ruЭлектронные книги

Пинхол. Снимаем на консервную банку. Фотохитрости.

Специально для Радоживы и для всех читателей статья о том, как фотографировать на консервную банку. Да, именно на консервную банку можно фотографировать, и это еще раз доказывает, что важно как фотографировать, а не какими средствами.

Создание объектива из консервной банки

И так начнем. Нам понадобится, конечно же,  консервная банка, содержимое можно скушать самому, либо угостить кошку, собачку и еще несколько простых вещей. В чем суть? Суть в том, что можно попытаться сделать

пинхол (pin – острие, hole – дырка).

Вид пинхола на камере. Объектив “консервная банка”

Как делать:

1. Нужно взять твердый материал, желательно что-то железное и чем толще будет металл, тем лучше.
2. Сделать там маленькое отверстие. В идеале, отверстие должно быть сделано в прочном черненном материале лазером с диаметром меньше 0,15мм. Чем меньше диаметр отверстия – тем, в большинстве случаев, будет резче изображение.
3. Нацепить полученный кусочек материала с отверстием вместо объектива на камеру.

Фото на пинхол. Фото на консервную банку. игрушка мышка

Как сделал я:

Отрезал донышко консервной банки, прочертил две линии. Пересечение линий дало точный центр. В центре маленьким шурупом пробил маленькое отверстие. Иголкой выровнял края отверстия.

Зачернил отверстие маркером. Посадил крышку на хвостовик КП-А\Н с помощью клея, чтобы он сел на камеру. Чуть изогнул края банки. Нацепил на камеру. Во время съемок выдержка была везде 30 секуд. Вспышка работала в режиме стробоскопа 30 импульсов по 1\16 мощности.

Недостатки установки:

1. В силу малого диафрагмового числа на матрице будет видны почти все пылинки и любая грязь.
2. Установка требует как физических так и интеллектуальных усилий, чтобы ее собрать, а потом пользоваться.
3. Низкий контраст и детализация картинки.
4. Невозможность фокусироваться. Причем, это означает, что до спуска затвора не видно в видоискатель компоновки кадра.
5. Длительность процесса. Без вспышки такая установка требует нескольких минут выдержки.
6. Для съемки нужна сама камера (body). Можно сделать и пленочный вариант без камеры, но это чуть сложней.

Вот, что получилось в миниатюрах:

Миниатюры фотографий на консервную банку

Достоинства установки:

1. Дешевизна. Объектив класса pinhole я сделал дешевле, чем за 1.у.е, консервы нынче дешевые.
2. Никакого искажения перспективы. Так как в установке нет линз, нет и искажений.
3. Огромная ГРИП (глубина резкоизображаемого пространства). Чем больше значения диафрагменного числа, тем большая глубина резкости. В данном случае можно добиться огромной ГРИП, так как в пересчете на значения получим где-то F40-F90.
4. Патриоты любой страны могут пользоваться объективом произведенным именно на их родине. Вряд ли сейчас можно найти объективы, которые делают в Украине, но вот консервные банки очень популярны. Потому, можно гордо дописать Made in Ukraine или в любой другой стране и иметь уникальный объектив. Но, а если шутки отбросить в сторону, то
   доступность такой установки.

фото на консервную банку

Особенности, на которые стоит обратить внимание:

Пинхол можно посадить на кольца для макросъемки, тем самым сделав угол обзора уже и добиться более длинного фокусного расстояния, либо наоборот, утопить в байонет поближе к зеркалу, сделал угол шире. Самый простой способ сделать пинхол – это просверлить крышку байонета для камеры.  Я посадил кусок металла от консервной банки на хвостовик КП-А\Н, который валялся у меня без дела. Чем меньше дырочка – тем будет резче изображение, правда, тоже, до определенного предела. На глаз у меня получилась дырка диаметром в 0.5мм, но и это слишком много. В конце работы, я чуть расширил отверстие и получил вообще смазанные кадры.

Так что после прочтения данной статьи, можете быть твердо уверенными, что снимать можно даже на консервную банку, правда добиться хорошего результата будет сложновато.

Вывод:

Пинхол (камера-обскура) – интересный и очень дешевый вариант самого простого объектива с которым можно проводить фото эксперименты. Его не обязательно делать из консервной банки. Такого рода эксперименты дают понимание о работе камеры в целом и служат хорошим уроком начинающим фотографом. Да и сказать кому-то, что можно снять на консервную банку… не поверят ведь.

Буду признателен за +1, твит или лайк. Спасибо за внимание. Аркадий Шаповал.

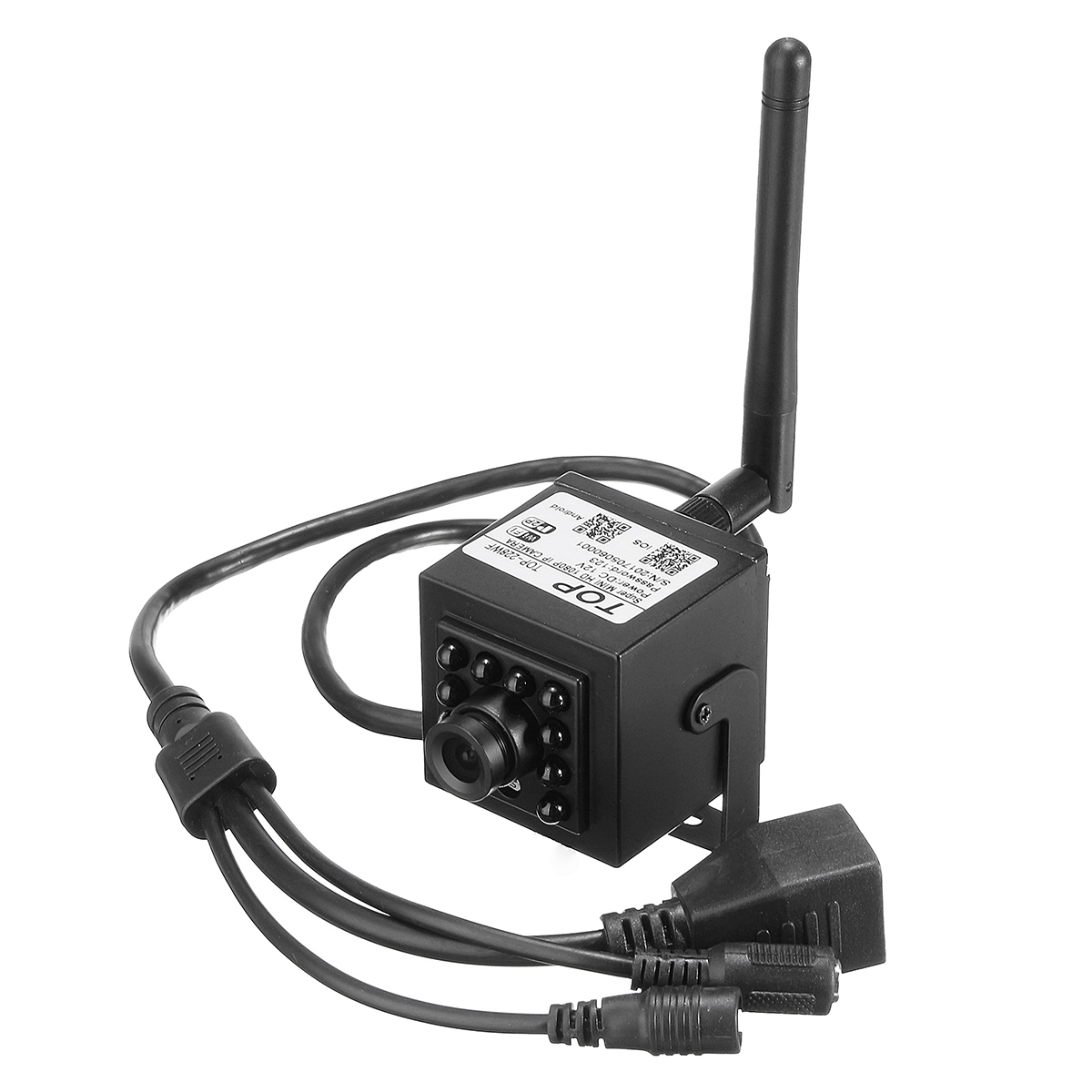

IP-камера Longse LMCM36SL200W, Full HD, Pinhole, WIFI, FullHD 1080p | Kamery | Каталог

ВСЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Датчик

Sony Starvis 2 — мегапиксельная CMOS-матрица.
Изображениe
Максимальное разрешение 1080p (1920×1080) 30 кадров в секунду.
Сжатие видео H.264 / H.265. Также поддерживается запись в форматах JPEG и AVI.
Настройки изображения: Цвет / Яркость / Контрастность / Резкость / Зеркало / Шумоподавление 3D NR / Компенсация задней подсветки.
Автоматический баланс белого цвета и света.
Широкий динамический диапазон (WDR).
Установка приватных зон (3 шт.).
Oбъектив
Объектив с фиксированным фокусным расстоянием 3,7 мм. Угол обзора ~ 85° по горизонтали.
Корпус
Подходящий для использования в помещениию
Корпус сделан из металлаю
Подходит для настенного или потолочного монтажа.
Корпус черного цветаю
Звук
Можно подключить микрофон и динамик.

Авторизоваться
Бесплатное приложение BITVISION — функция P2P позволяет легко подключаться к телефону или планшету путем сканирования QR-кода — iPhone, iPad, Android, Android Pad
Бесплатная программа iVMS-320 для подключения к компьютеру. Поддерживаются Windows 7, Windows 8, Windows 10.
Поддерживаемые браузеры: Internet Explorer (6.0 или новее), Firefox (IE tab), Chrome (IE tab)
Языки меню: английский, русский, польский, немецкий, китайский, болгарский, французский, испанский, итальянский, португальский, корейский, турецкий, японский.
Поддерживаемые протоколы: IPv4, HTTP, TCP/IP, FTP, NTP, RTSP, UDP, SMTP, DNS, DDNS.
Запись возможна на видеорегистратор NVR, на компьютер через компьютерную программу (iVMS-320) или браузер.
Функция обнаружения движения. После съемки движения может отправить по электронной почте или загрузить фото в хранилище FTP.
Поддерживает ONVIF 2.4.

Другие свойства

Карты MicroSD до 128 ГБ (не входят в комплект). Это позволяет камере записывать изображение без записывающего устройства на самой камере, а также позволяет просматривать записи, напрямую подключаясь к камере через браузер, компьютерное приложение или приложение для телефона. Выберите карту microSD желаемой емкости.

Температура эксплуатации от -30 ° C до + 50 ° C.

Разъем RJ-45 (UTP 10 / 100Base-T) + блок питания.
Питание 12В ± 10%, 500мА.

Поддерживается питание POE (через интернет-кабель с видео) IEEE 802.3af. Сетевой концентратор, поддерживающий POE, выберите здесь.

Блок питания в комплект не входит. Выберите подходящий блок питания. Самым популярным является блок питания 12 В / 1000 мА.

Гарантия 36 месяцев.

Совместимые видео записывающие устройства

IP-камеры совместимы со всеми IP-видеорегистраторами (NVR), а также с гибридными и трибридными регистраторами.

Пример работы камеры

Дневной вид.



Пинхол часть 1 — «Фотографировать можно и банкой!»

Меня давно интересуют различные фотографические процессы и пинхол в частности,
поэтому решила сделать с друзьями мастер-класс по этой теме. В процессе которого мы сделали из банок камеры и пофотографировали ими.

НЕМНОГО ИСТОРИИ

Что такое фотография?

фото — от др.-греч. фото/фотос — свет, граф — пишу.
Так и есть, все что мы видим — это свет, отраженный от предметов. В фотографии свет(изображение), проходя через объектив попадает на светоулавливающий элемент(раньше пленка, а сейчас матрица).

Но как свет попадает в объектив? Это кажется совершенного логичным, поскольку наш глаз видит по тому же принципу.

Все замечали, что зрачки становятся больше в темноте и уменьшаются при ярком свете, подобно диафрагме? =D

Леонардо да Винчи в 16-ом столетии дал описание эффекта: «Когда изображения освещенных объектов проходят через маленькое круглое отверстие в очень темную комнату…, Вы будете видеть на бумаге все те объекты в их естественных формах и цветах»





Благодаря этому свойству света была изобретена революционная вещь, послужившая основой для создания фотоаппарата — камера обскура.


Способность крошечного отверстия формировать изображение бала известна тысячи лет назад кочевым племенам Северной Африки, которые жили в палатках из кож животных. Крошечное отверстие в палатке проецировало изображение снаружи.

Камера обскура  (лат. camera obscūra «тёмная комната») — простейший вид устройства, позволяющего получать оптическое изображение объектов.

Наблюдать этот эффект, как делали древние философы и ученые, мы можем и в своей комнате. Для этого нужно затемнить комнату(заклеить окна светонепроницаемым полиэтиленом) и сделать небольшое кругое отверстие. И наслаждаться проекцией перевернутого вида из окна на своей стене. Очень красивую серию фотографий на эту тему сделал Абелардо Морелл:





Видео иллюстрирующие процсесс и сам эффект

</lj-embed>

Художники использовали камеру для правильной передачи перспективы, сначала как рисовальные «комнаты»,
позднее появилась портативные (и не очень) рисовальные камеры обскуры из дерева, с простейшим объективом для улучшения резкости, зеркальцем переворачивающим изображение,и стеклом, на которое клалась бумага. Такой большой видоискатель =)

Рисовальные камеры пользовались огромной популярность и их разновидностей существовало бесчисленное множество.
Вот, панорама нарисованная по частям, с использованием камеры.

В прошлом обскура использовалась для изучения затмений. Иллюстрация камеры обскуры астронома Гемма Фрайзуса De Радио. Он использовал крошечное отверстие в затемненной комнате, чтобы изучить солнечное затмение 1544 года.

Этот же эффект можно наблюдать во время затмения в тенях от листвы деревьев и других предметов с отверстиями =D

Но вернемся к пинхолу. (англ. pin — иголка, hole — отверстие)
Это простейший фотоаппарат без объектива и каких либо линз — что дает 2 преимущества — отсутствие искажения и бесконечную резкость. То есть нет возможности сфокусироваться и чем-то одном.

Есть несколько способов фотографированя — на пленку, сразу на бумагу или же сделать пихол из цифрового фотоаппарата.

СЪЕМКА СРАЗУ НА БУМАГУ

Я с друзьями остановилась на втором способе, поскольку он проще и интереснее.
Что для этого нужно?

СБОРКА ФОТОАППАРАТА
1) банка — наш фотоаппарат.
Есть много банок и от этого зависит сам результат. Если использовать коробку и расположить бумагу параллельно отверстию, кадр получится правильным по пропорциям, как он есть.

Если же скручивать бумагу, использую круглые, конусообразные банки — изображение исказится.
Такие пинхол камеры называются анаморфы.

выбор банки сильно влияет на то, что в итоге получится. Влияет не только форма но и расстояние от отверстия до бумаги.

Итак, у нас было 2 таких банки-анаморфа (крайне удобные!)

и две  без крышек, крышки пришлось делать.

— Банка красится внутри черным, чтобы стенки не отражали свет. Проделывается отверстие около сантиметра либо в крышке, либо в стенке(в него затем вклеиться пластинка с более мелкой дыркой-объективом). Мы сделали отверстия сверху, посередине крышки. Так же отверстие может быть не одно, а несколько.

— Теперь само отверстие для съемки. Примерный размер отверстия должен быть около 0,3 мм. Для него нужна очень тонкий кусочек металла. Чем тоньше,тем лучше будет качество снимка. Самое подходящее — снять металлическую фольгу с греющей свечки. Так же можно использовать более тонкую фольгу, главное суметь проделать в ней аккуратную дырку =Р

Точный оптимальный размер отверстия для каждой камеры вполне можно рассчитать по формуле, предложенной английским физиком и нобелевским лауреатом лордом Рейли (Rayleigh) в 1891 году. Она учитывает волновые свойства света и размеры камеры. По этой формуле до сих пор рассчитывают практически все пинхолисты мира.

D = K * √F * λ

D — диаметр отверстия,
K — коэффициент = 1.9
F — фокусное расстояние, в данном случае это расстояние от отверстия до пленки
λ — длина волны света = 0,00055

— Вырезаем пластинку и аккуратно проделываем в ней отверстие тонкой иглой, прокручивающими движениями ровняем края отверстия(нужно добиться идеального круга), шлифуя выпирающие неровности мелкой шкуркой.

— Как только все нас устраивает (пластинка гладкая, тонкая и отверстие аккуратное и ровное),
можно приклеить наш «объектив» изнутри к банке.

— Последнее это затвор. Можно придумать сложный затвор из системы картонок, а можно просто приклеить кучек бумаги на скотч. Главное чтобы закрывал дырку и удобно открывался,особо не сотрясая банку.

Готово! Снимать уже можно, но нужно иметь фотобумагу и химикаты для проявки + красное освещение.

ПРОЯВКА

Бумага — мы взяли сильноконтрастную глянцевую бумагу, высушиваемую в домашних условиях.
Химия — Проявитель и фиксаж Кодак (разбавляются по инструкции, многоразовые)
Ванночки — 2 шт. + ванночка для промывки с проточной водой и окончательной промывки.
Красная лампа — можно самостоятельно изготовить красный «абажур», можно купить красную лампочку, можно купить и покрасить простую лампочку. Главное чтобы цвет был теплый темно-красный.

Процесс проявки я рассматривать не буду, если интересно, то можно так же сделать отдельный пост.

СЪЕМКА

В темной комнате при красном свете(или в абсолютной темноте) вырезаем фотобумагу по форме банки и помещаем внутрь. Лучше предварительно вырезать из простой бумаги нужный размер под банку. В нашем случае бумага скручивалась и закрывала все стенки — это дало удивительный эффект панорамной бесконечности.

Закончив подготавливать банки, мы с ребятами пошли во двор и поставили экспонироваться их в разные места, какие показались нам достаточно интересными. Поскольку было пасмурно, нам пришлось оставить банки на 7-10 минут. (в основном повтыкали в сугробы Х) ) При солнечной погоде экспонирование может составлять меньше минуты. Но все это уже проверяется в процессе, поскольку зависит и от отверстия и от банки и от пейзажа.

ссылка на программу по просчитыванию времени экспонирования, для искушенных фотолюбителей — pinhole.ru/index.php

И вот что вышло в итоге нашего мастер-класса-
Снимки анаморфы (по сути являются панорамой, потому что если снимок скрутить в трубочку,как он был в банке при съемке — изображение будет бесконечным)

Снимки Антона —

Вики —

Ани —

Изначально снимок проявляется в негативе, потом по желанию народ отсканировал и перевел в позитив.
Пример позитива и негатива, что вышел у  Gremo —

установка банки —

в следующем посте вторая часть, про съемку на пленку — «фотоаппарат из бумаги своими руками»


Что такое пинхол — ФОТОточка. Точка зрения о фотографии — LiveJournal

Николай Шувал-Сергеев

Все гениальное просто. Фотография — это не мегапиксельные матрицы и
сверхсветосильная оптика. Фотография — это ощущение жизни, философия,
человеческая душа. И для выражения чувств ничего не нужно — только свет.

По
всей видимости, явление камеры-обскуры было известно еще тысячи лет
назад кочевым племенам Северной Африки, которые жили в палатках из кож
животных. Крошечное отверстие в палатке проецировало изображение
происходящего снаружи. Первое письменное описание явления дошло до нас
от Аристотеля (IV в. до н.э.). И лишь спустя шестнадцать столетий, как
утверждают некоторые источники, была построена первая камера-обскура. Ее
создал Роджер Бэкон (1217–1294), английский философ и
естествоиспытатель. В 1279 году архиепископ Кентерберийский Джон Пенхам
высказал мысль, что с помощью камеры-обскуры можно наблюдать за
движением Солнца.

Во времена эпохи возрождения, в конце XV века, Леонардо да Винчи дал
наиболее подробное описание камеры-обскуры («…Когда изображения
освещенных объектов проходят через маленькое круглое отверстие в очень
темную комнату…, Вы будете видеть на бумаге все те объекты в их
естественных формах и цветах…»), также указав на возможность
использовать ее для зарисовок. Многие художники ренессанса последовали
его совету, добиваясь поразительно правильных пропорций в своих
полотнах.

Что можно сделать из банки из-под стрипов
диаметром 104 мм и высотой 43 мм? Ее легко переделать в панорамную
пинхол-камеру с углом зрения около 120° по горизонтали. В боковой стенке
прокалывается отверстие, 35-мм фотопленка закладывается по периметру
вдоль стенки или (второй вариант) меньшим кольцом. Размер кадра
210(120)x24 мм

Долгое время камера-обскура была стационарной, представляя из себя
темную комнату с отверстием в одной из стен. Художник находился внутри
нее, зарисовывая на противоположной стене происходящее снаружи. Лишь в
начале XVII века начали появляться передвижные камеры-обскуры. Как
правило, это были вагоны, запряженные лошадьми. Астроном Иоганн Кеплер
(Johannes Kepler) сделал ее еще более легкой, соорудив палатку, которую
мог переносить один человек. В дальнейшем, после изобретения компактной
переносной камеры, художникам, наконец, удалось выйти из «темной
комнаты».

Интересен способ, которым художники перерисовывали изображение.
Итальянский зодчий Леон Батиста Альберти (Leon Batista Alberti ),
1404–1472 предложил разграничить экран с проецируемым изображением на
квадраты, что позволяло с математической точностью переносить его на
рисунок. Дюрер еще более усовершенствовал этот метод, поместив между
художником и изображением неподвижное визир-колечко, смотря через
которое художник всегда видел изображение с одного и того же места, под
тем же самым углом.

Повсеместное распространение камера-обскура получила после
подробного описания ученым из Напльза Джованни Баттиста делла Порта
(Giovanni Battista della Porta) в первом издании его книжного
«Естественного Волшебства» в 1558 году. Его опыты в этой области
изумляли и шокировали зрителей. Джованни был довольно обеспеченным
человеком, имел свою студию, был широко известен. В связи с чем именно
ему приписывают изобретение камеры-обскуры.

Зум 1-1000. Фантастические цифры, скажете вы. Да, но это возможно. На
рисунке (а) расстояние от отверстия до светочувствительного материала
достаточно велико, и на пленке помещается только лишь изображение
свечки. Если же приблизить пленку к отверстию (б), то на ней начнут
отображаться и окружающие предметы. Таким образом, изменяя расстояние от
пленки до отверстия, мы можем получать разный угол зрения, что нужно
учитывать в построении камеры

Фотосъемка дырочкой

Потребовались столетия, прежде чем технология позволила пионерам
фотографии начала XIX столетия закреплять изображение на
светочувствительной поверхности.

Совместил обскуру и светочувствительный материал француз Луи Дагерр
(Louis Daguerre), но первые закрепленные изображения, нарисованные
непосредственным действием света, получил другой француз,
естествоиспытатель Нисефор Ньепс (Nicephore Niepce). Его первые
«светорисунки — гелиогравюры» были сделаны в 1822 году. Самая большая
проблема заключалась в том, как «зафиксировать» фотографическое
изображение. Метод фиксации был обнаружен астрономом и ученым Джоном
Гершэлем в 1839 году. Это вызвало резкий скачок развития фотографии.

Необходимо отметить, что изображение, формируемое в камере-обскуре,
довольно темное. Чтобы увеличить его яркость, дополнительно могли
устанавливать собирающую линзу. Именно такие модифицированные
камеры-обскуры и использовали Ньепс и Дагерр в своих фотографических
опытах. Но даже в этом случае время экспозиции составляло несколько
часов.

Английский ученый Дэвид Брюстер был одним из первых, кто делал
фотографии с помощью пинхола. В 1850-х годах в его книге «Стереоскоп»
(Stereoscope) впервые было определено слово «пинхол». Другой англичанин,
«отец археологии» Флиндрес Питре, в 1880-х годах сделал множество
фотографий с помощью пинхола во время раскопок в Египте. Его фотографии
можно встретить в Лондонских музеях.

Популяризации пинхол-фотографии способствовали появляющиеся
многочисленные публикации. «Пинхол-фотография» Фредерика Милса
(Frederick Mills) и Арчибальда Понтона (Archibald Ponton) (издание 1895
года) — одно из первых исследований зависимости величины отверстия
пинхола от экспозиции, угла зрения и других основ теории.

Альфред Уоткинс, пионер определения экспозиции и изобретатель одного
из первых экспонометров, автор знаменитого «Руководства Уоткинса»
(1902). Его интерес к фотографии начинался с пинхола.

Были сторонники пинхола и в нашей стране. Вот один интересный
пример. В 1907 году на международной выставке в Турине (Италия) за серию
фотографических пейзажей русский художник Б. И. Камзолкин (впоследствии
автор эмблемы «Серп и молот») получил премию. Все работы были сделаны
пинхол-камерой.

Эти важные десятые

Размеры отверстий для переносных пинхолов могут варьироваться от примерно 0,2 мм до 1 мм, что имеет научное обоснование.

Если делать их меньше, то явление дифракции на границе приведет к
потере резкости изображения, и дифрагирующие «паразитные» лучи пересилят
«правильные», проходящие по прямой. Если же мы решим сделать отверстие
больше 1 мм, то рискуем за размытостью, пикториальностью изображения
потерять узнаваемость снимаемого объекта. Конечно, это можно
использовать как художественный прием, но мы сейчас говорим о наиболее
часто применяемых параметрах.

У пинхола нет строго определенного фокусного расстояния. На каком бы
расстоянии ни разместить дырочку, на фотоматериале будет формироваться
резкое изображение. Естественно, угол зрения такой оптической системы
будет увеличиваться при приближении отверстия к фотоматериалу и
увеличиваться при удалении.

Но даже при сверхшироких углах поля зрения пинхол передает
перспективу геометрически точно, а нарисованное им изображение лишено
искажений. Оно и понятно, ведь этот «объектив» не имеет линз с присущими
им аберрациями.

Оптимальный размер отверстия для каждой камеры рассчитывается по
формуле, предложенной английским физиком и нобелевским лауреатом лордом
Рейли (Rayleigh) в 1891 году. Она учитывает волновые свойства света и
размеры камеры. По этой формуле до сих пор рассчитывают практически все
пинхолисты мира.

D = K * √F * λ

D — диаметр отверстия,

K — коэффициент = 1.9

F — фокусное расстояние, в данном случае это расстояние от отверстия до пленки

λ — длина волны света = 0,00055

Подставив все коэффициенты:
D = 1.9 * √F * 0.00055

Фабричный пинхол, фокусное расстояние 160 мм. Эти деревянные
фотографические камеры-обскуры выпускались и в XIX, и в XX веке. Вы не
поверите, но их продолжают выпускать и… в XXI столетии!

Формула Рейли не единственная. К настоящему моменту известно
несколько десятков формул вычисления размера отверстия. Вот некоторые из
современных.

Согласно формуле Платта (Platt) (1989), оптимальный диаметр отверстия равен √F * K, где константа K приблизительно равна 1300. Добсон (Dobson) (1991) предложил другой вариант расчета: D √F / 25.

Как легко можно убедиться, все три формулы дают разные результаты.
Например, для пинхола с фокусным расстоянием 75 мм (на формат кадра 6×6)
оптимальный диаметр отверстия составляет 0,39 (Рейли), 0,24 (Плат) или
0,35 мм (Добсон). Противоречие? Вряд ли. Скорее, это следствие
стремления «алгеброй поверить гармонию».

Более того, как показала практика, отверстия в процессе изготовления
получаются самые разнообразные, что приводит к неожиданным
художественным эффектам. Тут открыто широкое поле для творчества.

Выдержка длиною в день

Для желающих заняться пинхол-фотографией сразу скажем: забудьте о
коротких выдержках. При таком крохотном отверстии освещенность
светочувствительного слоя просто физически не может быть большой.

В переводе на понятный каждому фотографу язык, отверстие пинхол
можно сопоставить объективу, в котором диафрагма исчисляется сотнями
единиц. О каких величинах может идти речь? К примеру, отверстие 0,39 мм
при фокусном расстоянии (точнее, расстоянии до фотоматериала) 75 мм
эквивалентно диафрагме f/192!

Для расчета выдержки используются различные калькуляторы и таблицы,
но основа в них одна и та же. В английских текстах по пинхол-фотографии
упоминается т.н. f-число, получаемое путем деления фокусного расстояния
(точнее, расстояния до фотоматериала) на диаметр отверстия. Как легко
видеть из определения, f-число — это просто численное значение
диафрагмы. Зная это число, можно сопоставить выдержку для конкретного
пинхола с показаниями экспонометра.

Фотосъемка пинхол-камерой в обязательном порядке требует использование
штатива. Если его не оказывается под рукой, в ход идут различные
естественные опоры. И это порождает необычные ракурсы

Но экспонометр не рассчитан на работу с такими крошечными диафрагмами. Как быть?

Поступают следующим образом. Выбирается некоторая базовая диафрагма,
чаще это f/22. Для нее и выполняется расчет. Например, эквивалентная
диафрагма f/192 приведенного выше пинхола отстоит от базовой f/22
приблизительно на 6 ступеней экспозиции или в 64 раза. Трюк состоит в
том, что… одна минута длиннее одной секунды в 60 раз.

Получается, что требуемая выдержка для нашего пинхола будет
составлять столько минут, сколько секунд покажет экспонометр для
диафрагмы f/22.

В качестве базовой можно выбрать иную диафрагму, например, f/32 или
промежуточную между f/22 и f/32 — в зависимости от эквивалентной
диафрагмы пинхола и удобства последующих вычислений. Возможно, базовую
диафрагму придется подкорректировать в ту или иную сторону в зависимости
от плотности получаемых негативов.

При съемке днем на фотопленку низкой чувствительности (100 ISO)
выдержка обычно составляет несколько секунд. Если же использовать в
качестве светочувствительного материала фотобумагу с чувствительностью
3–7 ед., тогда выдержки можно мерить часами.

Следует учитывать, что на очень больших выдержках, таких как десятки
минут или часы, может проявляться эффект Шварцшильда, и фотоматериал
может оказаться недоэкспонированным.

Поэтому обычно для каждой камеры запоминают условия освещения и
используемые выдержки, и в случае правильных по экспозиции фотографий,
используют их в дальнейшем. То есть попросту меряют выдержку на глаз.

Наводимся на резкость

В этом отношении пинхол преподносит нам настоящий сюрприз. Благодаря
чисто геометрическому получению изображения, мы имеем бесконечную
глубину резкости. Другими словами, абсолютно все, расположенное вблизи
отверстия и вдали от него, будет в фокусе. (За маленьким исключением.
Если мы придвинем объект совсем вплотную к отверстию, то система
объект-отверстие может привести к дифракции, а то и интерференции света,
что может сильно исказить изображение.)

Разумеется, из-за конечных размеров отверстия мы не сможем получить
идеально резкого изображения, но способность одновременно фокусироваться
на близком и далеком перекрывает этот недостаток.

Также благодаря отсутствию линз пинхол лишен аббераций.
Единственное, что может повлиять на качество изображения, кроме
упомянутого конечного размера отверстия, это дифракция на краях
отверстия. Поэтому очень важно следить за качеством изготовления
«объектива» для пинхола.

Больной вопрос современности: пленка или цифра — кто кого? Пинхол,
похоже, может примерить противников. Просто установите отверстие на
цифровую камеру, например, Nikon D70

Сделай сам

Во всем мире существует несколько фирм, занимающихся изготовлением и
продажей «отверстий» для пинхола. Для выполнения этого процесса они
используют лазер, которым прожигают идеально ровные отверстия в
тончайших пластинах металла. (Рекомендуем посетить сайт
www.pinholesolutions.co.uk)

Однако на мой взгляд, гораздо интереснее изготовить отверстие
самому. Тогда процесс получения фотографии полностью самодельной камерой
доставит удовольствие, сравнимое разве что с первым появлением
изображения в ванночке с проявителем.

Существует несколько способов изготовления отверстий. Самым простым
является прокалывание иглой фольги или другого, сходного по своим
свойствам материала.

Материал, и это чрезвычайно важно, должен быть тонким. Причем, чем
тоньше, тем лучше. Иначе в месте прокола возникает туннель, от стенок
которого переотражаются проходящие лучи света. В результате нарушается
физический принцип работы пинхола — прямолинейность прохождения световых
лучей. Качество получаемой картинки резко ухудшается.

Натюрморт — один из любимейших жанров пинхол-фотографов. В нем
наиболее ярко раскрываются все сильные черты «булавочного отверстия», а
слабые практически исчезают. Камера «Любитель» (6×6)

Но очень тонкую фольгу легко повредить в процессе эксплуатации
пинхола, поэтому при выборе материала приходится принимать компромиссное
решение.

Чем материал толще, тем труднее его проколоть. Отверстие приходится
сверлить. Собственно, так и поступали в конце XIX века пионеры
пинхол-фотографии. Тонким гвоздиком они высверливали отверстие в тонкой
пластине металла.

Полоска фотобумаги 21×7 см заложена вдоль стенок банки из-под кофе,
отверстие проколото в крышке. Получилась фантастическая круговая
панорама

После того, как металл проколот или просверлен насквозь, очень
осторожно, самой маленькой шкуркой зачистите заусенцы. Если есть
возможность, с помощью микроскопа проверьте качество.

В случае, если тонкого материала подобрать не удалось, выйти из
положения можно следующим способом. В месте предполагаемого прокола
необходимо наждачной бумагой максимально уменьшить толщину материала.
Либо сверлом бoльшего диаметра высверлить лунку, и уже окончательный
прокол делать в дне этой лунки.

Отсутствие геометрических искажений и правильная передача пропорций — одно из достоинств пинхола. Камера «Любитель» (6×6)

Для измерения отверстия есть несколько способов.

Самый традиционный — с помощью микроскопа. Но в наш век цифровых
технологий гораздо чаще можно встретить дома компьютер, чем микроскоп.
Поэтому другой вариант измерения предполагает наличие сканера, в котором
вы сканируете отверстие с максимально большим разрешением и измерение
производите по изображению в графическом редакторе.

Для настоящих фотографов существует еще более «фотографический» способ измерения. А именно с помощью фотоувеличителя.

Помещаете на место негатива пластинку с отверстием, рядом кусочек
миллиметровки и делаете максимальное увеличение, на которое способен ваш
фотоувеличитель. Все измерения производятся на проецируемом
изображении, а зная масштаб увеличения, не трудно рассчитать размер
оригинального отверстия.

Эти разные коробочки

Теперь, когда мы научились делать наши маленькие объективы, настало
самое время прикрутить их к чему-нибудь. Конечно, можно просто выкрутить
у обычного фотоаппарата объектив и приклеить отверстие, но интереснее
сделать все самому. Оглянитесь вокруг — любая емкость, которая
закрывается, может быть приспособлена под камеру пинхол. Вот некоторые
варианты.

Очень просто изготовить пинхол из картонной коробки — главное
следить, чтобы свет не попадал внутрь. Внутренние стенки камеры нужно
оклеить или закрасить черной краской, чтобы избавиться от рефлексов.

У картонной коробки есть один недостаток — она слишком легкая. Для
съемок пинхолом требуются большие выдержки, и поэтому дрожание камеры от
ветра или других колебаний может очень сильно повлиять на качество
снимка.

Поэтому любители изготовляют деревянные коробки на манер старинных
фотокамер, применяя в них сменные кассеты. Вы не поверите, но на западе
такие деревянные камеры до сих пор выпускаются, но стоят они недешево.
За деревянную пинхол-камеру на рольфильм придется отдать пару сотен
евро!

Размеры коробок могут варьироваться от спичечного коробка до
двухметрового куба, перевозимого на велосипеде двумя людьми. Кстати,
существует пинхол-сообщество, которое ездит с такой коробкой, нанимая
волонтеров для перевозки из города в город.

Чем больше формат камеры, тем более детализированным будет
изображение. Это объясняется тем, что лучи от близких объектов в большой
камере дальше разносятся друг от друга, чем в маленькой.

Знаменитая фраза «снимать можно и консервной банкой» нашла
неожиданное практическое подтверждение… с банками от кофе «Нескафе». Не
сочтите за рекламу, просто в эту банку идеально ровно встает широкая
фотопленка (тип 120). Пленка закладывается вдоль стенок, отверстие
делается в крышке. Получается фантастическая круговая панорама.

Кстати, именно с этими банками у пинхолистов и возникает больше
всего проблем с полицией и другими представителями власти. В наше
неспокойное время человек, расставляющий банки на мосту и посматривающий
на часы очень сильно похож на террориста.

Если сделать отверстие не в крышке, а в боку банки, то получится
другая интересная камера, с помощью которой можно получить необычные
панорамы. В этом случае пленка идет не вдоль всей стенки банки, а
оставляет место для отверстия.

Можно использовать банки различного размера, в качестве
светочувствительного материала подойдет и фотобумага. Если взять крайний
случай, то самая маленькая используемая баночка — это пенальчик от
фотопленки. Существует интернет-сообщество, участники которого снимают
исключительно такими маленькими «шпионскими» камерами.

Если взять половину банки, то получится пинхол с другим фокусным
расстоянием и другим изгибом фотоматериала, что приведет к более
правильной передаче пропорций.

А если изготовить так называемый «пинхол-миксер» с несколькими
отверстиями на боковых стенках, то мы получим фантастическую круговую
панораму, в которой изображения с каждой стороны накладываются и
переплетаются друг с другом.

А теперь перейдем к самым фантастическим пинхолам.

Например, как вам обычный чемодан, в стенке которого сделано одно
или несколько отверстий? Для получения негатива 30×40 см и больше
используется фотобумага.

Один любитель ваять скульптуры автогеном вырезал пинхол-камеру из
бронзы, включая внутренние кассеты для фотопластинок. Другой нашел в
бабушкином сундуке керамическую шкатулку, из которой тут же приготовил
пинхол.

Специфика пинхола — бесконечная глубина резкости. Камера стояла непосредственно на рельсе. «Любитель» (6×6)

Практика фотосъемки

Съемка пинхолом немного отличается от съемки обычным фотоаппаратом.
После нескольких неудачных экспериментов (скорее всего, по причине
сильной недодержки), вы приспособитесь к длинным выдержкам. Нередки
случаи (как правило, в тех случаях, когда в качестве
светочувствительного материала используется фотобумага), когда фотографы
оставляют пинхол экспонироваться, а сами занимаются своими делами.
Конечно, можно следить за процессом съемки, а если прислушаться, то даже
услышать, как свет впитывается в пленку (это, разумеется, шутка).

Кроме обычных цветных или черно-белых пленок, узких или широких,
можно использовать и инфракрасную пленку с соответствующими
светофильтрами. Разумеется, в этом случае материал, из которого
изготовлен корпус камеры, должен поглощать инфракрасное излучение.

Если позволяют условия освещения, можно и нужно использовать
светофильтры. Обычно для пейзажей — это желто-оранжевый для притемнения
неба или зеленый для выделения листвы. С помощью красного светофильтра
можно получить тяжелое небо с рельефными подушками облаков на нем.

В качестве светочувствительного материала в больших камерах может
использоваться обычная фотобумага. Предпочтительна малоконтрастная,
чтобы получить больше полутонов, а требуемого контраста можно добиться и
при печати контактным способом. Если нет возможности печатать
контактным способом, то популярна практика сканирования бумажного
негатива и инвертирования (т.е. получения позитивного изображения) на
компьютере.

При съемке на фотобумагу, у которой обычно чувствительность 3–7 ед.,
потребуются большие выдержки. Перед съемкой можно повысить
чувствительность бумаги на 2–3 ступени, чуть засветив ее. Достаточно
короткой засветки длительностью в десятые доли секунды на обычном
фотоувеличителе.

Еще одной особенностью съемки пинхолом является отсутствие
видоискателя. Если у вас пинхол из переделанного дальномерного
(например, «Любитель») или шкального («Смена 8») фотоаппаратов, то вам
повезло — учитывая параллакс, можно довольно точно прицелиться. Но если у
вас бывшая зеркалка, то вы вряд ли что-нибудь увидите в видоискателе. А
пинхол из коробки вообще подразумевает прицеливание на глаз.

Из-за специфики пинхола лучше всего снимать неподвижные или малоподвижные предметы.

Если света много, а у вас короткофокусный пинхол с
высокочувствительной пленкой, то можно снимать и портреты, и даже своего
рода репортажные кадры. Однако движение и жизнь можно передать не
только «замороженными» мгновениями, но и размытыми, наполненными
энергиями снимками.

Благодаря небольшому размытию, интереснее всего получаются объекты в
контровом освещении. Можно даже включить источник света в кадр.

Изображение в пинхоле подчиняется геометрическим законам оптики,
поэтому на снимке правильно передаются пропорции и перспектива. Это
наиболее заметно и выигрышно на натюрмортах или пейзажах.

Начав работать пинхол-камерой, вы научитесь любить свет. Вы начнете
смотреть на мир по-другому. Вы будете понимать свет и цвет, дойдете до
их сути

С благодарностью пинхолу

Начав работать пинхол-камерой, вы научитесь любить свет. Вы будете
ждать солнечных дней. Вы начнете смотреть на мир по-другому. Вы будете
понимать свет и цвет, дойдете до их сути.

Первая картинка, полученная с помощью отверстия, вызовет в вас давно
забытый восторг ребенка. Бесконечная глубина резкости, мягкость
изображения, нескончаемые выдержки, радость от появления изображения —
все это вместе даст незабываемые ощущения свободы творчества.

2005 © Николай Шувал-Сергеев

Пинхол фотография

Пинхол – это простейший вид фотографического устройства, принцип действия которого основан на законе прямолинейного распространения света. К пинхолам относят камеры, которые не имеют объектива, вместо него используется маленькое отверстие диаметра менее миллиметра. Свет, распространяясь прямолинейно во всех направлениях от этого отверстия, создает изображение, одинаково сфокусированное в любой точке пространства. Получаемые с помощью пинхола оптические изображения отличаются огромной глубиной резкости.

Сегодня съемка таким простейшим безлинзовым фотоаппаратом становится все более популярной благодаря технической простоте и необычайно широким творческим возможностям, привлекающим внимание как начинающих, так и профессиональных фотографов.

Пинхол-камера является прародительницей всех современных фотоаппаратов. Упоминание о сформированном пинхолом изображении можно найти еще в работах философов Мо Цу в V веке до н. э. и Аристотеля в IV в. до н. э. Впервые изображение, полученное с помощью пинхола, было опубликовано астрономом Геммой Фрисиусом в 1545 году. Наконец, первая пинхол-фотография была получена в 50-е годы XIX столетия шотландским ученым Дэвидом Брюстером. Именно ему и принадлежит авторство этого термина – пинхол («pinhole» или «pin-hole»). Во второй половине XIX века многие фотографы обратились к экспериментам с пинхолами для того, чтобы передать в изображении определенную атмосферу или настроение. Массовое производство линзовых камер в XX веке привело к постепенному забвению пинхолов. Однако, в конце 60-х годов вновь начались эксперименты с пинхолами и интерес к этому виду фотографической съемки возвращается.

Как же работает пинхол-камера и в чем ее особенности? Лучи света, отраженные от объекта съемки, проходят через маленькое отверстие в стенке камеры и создают перевернутое изображение на фотопленке или фотобумаге. Таким образом, каждая точка исходного объекта формирует точку изображения на плоскости за отверстием. При этом, чем меньше размер отверстия в камере, тем резче будет полученное изображение. В тоже время при слишком маленьком размере отверстия свет будет его огибать, в результате чего резкость получаемого изображения понизится. Поэтому оптимальным считается размер отверстия от миллиметра до нескольких десятков микрон. Обычно оно проделывается в камере тонкой иглой в металлической фольге. Современные производители пинхол-камер используют для этой цели лазер, который позволяет контролировать точные размеры отверстия и получать абсолютно ровные края. Фотографический носитель можно поместить на любом расстоянии за отверстием.

Техническая простота конструкции пинхола обеспечивает широкий простор для экспериментов по созданию таких камер. Пинхол-камеры изготавливались из банок от кока-колы, обувных коробок, холодильников и других самых неожиданных предметов. Подобные камеры способны занимать целую площадь комнаты, благодаря чему зрители могут находиться как снаружи камеры, так и заходить внутрь нее. Но, пожалуй, самый популярный вариант конструкции пинхол-камеры – это изготовление камеры из обыкновенного спичечного коробка.

Пинхол из спичечного коробка

Все что для этого нужно в домашних условиях – лишь спичечный коробок, кусочек картона и фольги, моток изоленты, фотопленка, тонкая иголка и нож. В середине наружной части спичечного коробка вырезается отверстие, которое заклеивается алюминиевой фольгой. В ней с помощью иголки проделывается маленькое отверстие. Во внутренней части спичечного коробка прорезается рамка для кадра. Затвор пинхол-камеры делают из картона. Пленка проводиться изнутри коробка, а вся конструкция плотно заклеивается изолентой, чтобы в нее не проникал солнечный свет. Снимки с помощью такой пинхол-камеры получаются путем отодвигания картонки от отверстия в фольге на 3–10 секунд. Весь процесс изготовления камеры занимает всего полчаса.

Однозарядная пинхол-камера из банки от леденцов

Изображение, получаемое посредством пинхол-камеры, обладает своими уникальными особенностями. В первую очередь, это оптическое изображение не имеет такого распространенного в современной фотографии понятия, как глубина резкости. То есть объекты, расположенные близко и далеко от камеры, будут переданы одинаково резко. Все объекты, таким образом, сливаются в одну цельную картину, в которой нет разделения по планам. Пинхол в отличие от современных объективов передает реальность, никак не искажая ее.

Снимки, полученные с помощью пинхол-камеры, позволяют получить истинную картину миру, передать определенное настроение того или иного объекта. Особенностью такого изображения является еще и то, что оно не имеет каких-либо искажений. Хроматические и сферические аберрации, с которыми так борются производители линзовых камер, здесь просто не существуют. Оказывается, что для получения совершенного изображения совсем не требуются какие-либо оптические элементы или дорогостоящие линзы. Достаточно просто в домашних условиях самостоятельно сконструировать собственную пинхол-камеру.

Съемка с помощью пинхола заметно отличается от традиционной съемки посредством современных пленочных или цифровых фотоаппаратов. Прежде всего, для такой съемки обязательно используется штатив. Съемка при помощи пинхол-камеры также требует внимательного отношения к выдержке и точного расчета экспозиции. В частности, при съемке в пасмурный день или вечернее время выдержка может доходить до получаса и больше. Бывают ситуации, когда между открытием и закрытием затвора пинхол-камеры для создания качественного изображения, должно пройти несколько часов. При съемках в домашних условиях можно даже открыть затвор такой камеры при искусственном освещении и спокойно пойти поспать. Пинхол же четко зафиксирует то, что происходило в кадре за время экспозиции. Благодаря этому время словно становится осязаемым и начинает «жить» в каждой фотографии.

Современные цифровые камеры даруют нам возможность в оперативном режиме получить детализированную копию изображения благодаря своим уникальным техническим преимуществам. Однако, вместе с этим исчезает и определенное таинство или волшебство фотографии, которое было присуще процессу съемки в XIX и начале XX столетия. Работа с пинхол-камерой позволяет вернуться к истокам фотографии, к неспешному созданию правдивых и интересных снимков. В настоящее время пинхол-фотография становится все более популярной благодаря возможности поддерживать прямые взаимоотношения между фотографом и окружающим его миром.  Пинхол – это волшебный контакт с действительностью и широкое поле для творческих экспериментов.

Источник: Фотокомок.ру – фоторедактор онлайн (При копировании или цитировании активная ссылка обязательна.)

Студенческий проект

: Как сделать камеру-обскуру

Вам не нужны модные очки или оборудование, чтобы посмотреть одно из самых потрясающих небесных шоу: солнечное затмение. С помощью всего нескольких простых принадлежностей вы можете сделать камеру-обскуру, которая позволит вам безопасно и легко наблюдать солнечное затмение из любого места.

Прежде чем начать, помните: никогда не смотрите прямо на солнце без оборудования, специально предназначенного для наблюдения за солнцем. Даже используя бинокль или телескоп, вы можете серьезно повредить глаза или даже ослепнуть! Сами по себе солнечные затмения безопасны.Но смотреть на что-либо столь же яркое, как солнце, НЕ безопасно без надлежащей защиты. И нет, солнцезащитные очки НЕ в счет.

Оставайтесь в безопасности и при этом наслаждайтесь звездными шоу на солнце, создав свою собственную камеру-обскуру. Это просто! Вот как:

1. Вырежьте квадратное отверстие

Вырежьте квадратное отверстие в середине одной из ваших карточек.

2. Заклейте отверстие фольгой.

Закрепите отверстие алюминиевой фольгой.

3.Проделайте отверстие в фольге

С помощью булавки или канцелярской скрепки проткните небольшое отверстие в алюминиевой фольге.

4. Попробуйте

Поместите второй кусок картона на землю и удерживайте кусок алюминиевой фольгой над ним (фольгой вверх). Встаньте так, чтобы солнце было позади вас, и смотрите проецируемое изображение на карточке ниже! Чем дальше вы держите камеру, тем больше будет проецируемое изображение.

Чтобы сделать вашу проекцию более четкой, попробуйте поместить нижнюю часть картона в затененную область, в то время как вы держите другой кусок на солнечном свете.

5. Проявите творческий подход

Для дополнительного удовольствия попробуйте проделать несколько отверстий в фольге, создавая формы, узоры и другие рисунки. Каждая дыра, которую вы создадите, превратится в собственную проекцию затмения, создавая изящные эффекты. Возьмите помощника, чтобы сфотографировать ваши проекты для звездного художественного проекта, которым вы сможете наслаждаться даже после того, как затмение закончилось.

Как создать свою собственную камеру-обскуру

« камера-обскура » или камера-обскура в темной камере используется с 4 века до нашей эры.C. Первыми устройствами для получения изображений были камеры-обскуры. Пинхол-фотография — это основа современных фотографических процессов. Создание и использование собственной камеры — это возможность получить фотографию в чистом виде.

Использование камеры-обскуры — или, по крайней мере, понимание ее принципов — также оказывает большое влияние на ваше понимание терминов, техники и настроек фотографирования. Отказ от новейшего оборудования и возвращение к простоте исторических корней фотографии — один из лучших способов учиться.

Вы можете собрать простую камеру-обскуру практически из чего угодно, даже из современной цифровой зеркальной камеры. Я рекомендую сначала рассмотреть несколько других методов. Начнем с основных принципов.

Основы работы с камерой-обскурой

Он начинается с камеры-обскуры, светонепроницаемой камеры с небольшим круглым отверстием, обращенным к объекту. Камера может быть маленькой, как обувная коробка, или размером с целую комнату.

Попробуйте это: Найдите в доме комнату с окном, которое можно затемнить днем.Закройте окна бумагой и создайте небольшое круглое отверстие, через которое в комнату проникает свет в десять центов или четверть. Сцена за окном перевернется в темную комнату на противоположную стену.

изображение david p.

Это именно то, что происходит, когда вы открываете затвор камеры. В SLR-камере изображение проходит через диафрагму, а зеркало отражает изображение в видоискателе.

Камера-обскура предлагает многие из тех же вариантов экспозиции, что и зеркальная фотокамера.Вы можете выбрать размер диафрагмы (диафрагма), длительность экспонирования изображения (выдержка) и расстояние между диафрагмой и светочувствительной поверхностью (фокусное расстояние).

Некоторые из этих вариантов сделаны при планировании и сборке камеры — они высечены в камне в процессе создания. Когда приходит время сделать снимок, обычно выбирается только выдержка.

Создание камеры-обскуры и использование фотобумаги для пленки

Создание камеры-обскуры и разработка собственных отпечатков — это простой и недорогой способ познакомиться с традиционной фотографией в темной комнате, обеспечивая при этом процесс понимания принципов фотографии.Вам не нужно тратить целое состояние на создание камеры-обскуры и проявление черно-белых негативов с помощью фотобумаги. Вот необходимые вам расходные материалы:

Для камеры:

• Обувная коробка или аналогичный контейнер
• Черная краска
• Изолента
• Оловянная фольга
• Швейная игла

Для проявления отпечатков:

Первый шаг — сделать светонепроницаемую коробку. Я использовал обувную коробку. Покрасьте коробку аэрозольной краской в ​​черный цвет и заклейте изолентой.Создайте поверхность для размещения светочувствительного материала. Эта поверхность может быть лишь задней частью коробки. Я использовал кусок картона, расположенный примерно в пяти дюймах от апертуры моей камеры. В моей камере-обскуре держатель картонной пленки подвижен — я объясню почему через минуту.

Оловянная фольга хорошо открывает отверстие. Вырежьте квадратное отверстие, приклейте к нему квадратный кусок оловянной фольги и проделайте отверстие в центре фольги с помощью иглы. Вы не хотите, чтобы диафрагма была слишком маленькой. Размер диафрагмы определяет, сколько времени потребуется для экспонирования изображения.

После того, как вы проделаете точечное отверстие, закройте его куском изоленты, которую вы сможете удалить позже. Это твоя ставня.

Это моя законченная камера-обскура для обувной коробки.

Моя камера-обскура имеет регулируемое фокусное расстояние. Перемещение светочувствительного материала ближе к диафрагме увеличит поле зрения — изображение станет «на шире, ». Перемещение его к задней части камеры создаст эффект телефото — поле зрения уменьшится.

Для создания изображения « нормальный » требуется расстояние между пленкой и диафрагмой, равное размеру используемой пленки.Если вы используете бумагу 5 × 7, расстояние в 7 дюймов от бумаги до апертуры даст поле зрения « нормальный » (то, что мы называли 50 мм во времена 35-мм пленки).

Загрузка фотобумаги в камеру-обскуру

Самый простой способ создать изображение — использовать черно-белую фотобумагу. Вам понадобится бумага с полимерным покрытием (она сохнет быстрее). Универсальная бумага с полимерным покрытием Illford — хороший выбор. Вы также можете использовать листовую пленку, но вы не сможете загрузить камеру при красном свете, и инструкции по обработке будут другими.

Для загрузки камеры вам нужна комната со 100% темным освещением. Черно-белая фотобумага не реагирует на определенные частоты красного света — вы можете использовать красные лампы CPM Delta или купить безопасный фотографический свет.

После того, как ваша комната станет полностью темной и включится безопасный свет, откройте коробку с фотобумагой, обрежьте ее по размеру держателя пленки и поместите лист в камеру. Сторона эмульсии должна быть обращена к отверстию. На бумаге Ilford RC эмульсионная сторона кажется глянцевой.Приклейте бумагу изолентой, чтобы она не двигалась.

Перед тем, как покинуть темную комнату, убедитесь, что бумага запечатана в светонепроницаемой коробке, крышка находится на камере, а затвор из изоляционной ленты находится на месте над диафрагмой.

Экспонирование фотобумаги

Поместите камеру на ровную неподвижную поверхность перед объектом и откройте затвор (удалите ленту перед диафрагмой). Время экспозиции зависит от условий освещения и размера диафрагмы.Начните с выдержки 30 секунд. Откройте затвор, время 30 секунд, и снова установите затвор на камеру. Просмотрите результаты после разработки и внесите соответствующие изменения. Если после проявления ваша бумага темная или полностью черная, время экспозиции слишком велико (переэкспонировано).

Проявочная бумага

Купить проявитель и закрепитель. Следуйте инструкциям, чтобы смешать их. Обычно для растворения фиксатора необходимо использовать теплую воду, поэтому перед использованием обязательно дайте ему остыть до комнатной температуры.

Выровняйте три пластиковых контейнера или лотка в светонепроницаемой комнате, в которую вы загружали камеру. Проявитель поступает в первый лоток, вода — во второй лоток (обычно сюда идет стопорная ванна), а закрепитель — в третий лоток. Когда в комнате темно и включен безопасный свет, откройте камеру, выньте бумагу из держателя и обработайте, поместив бумагу в проявитель. Погрузите отпечаток в проявитель на 1-2 минуты.

Вы должны увидеть форму изображения на бумаге. Если изображение не появляется, необходимо увеличить время выдержки.Вернитесь на круги своя, перезагрузите камеру и держите затвор открытым подольше.

Не выключайте свет. Промойте негатив в лотке для воды и перенесите в третий лоток с закрепителем. Вы можете включить обычное комнатное освещение через 1-2 минуты. Закрепите примерно на 5 минут и промойте бумагу в течение 15 минут в проточной воде.

В результате правильно экспонированной фотографии с отверстиями на фотобумаге будет негативное изображение. Вот пример моей камеры-обскуры:

Негативное изображение деревьев и солнца в моем дворе.

Используйте свою зеркалку для снимков с точечным отверстием

Пинхол-фотография не должна включать проявочные лотки, фотобумагу или обработку пленки. Вы можете получить эффект точечного отверстия на любой камере со съемным объективом. Самый простой способ — приобрести для вашей камеры нестандартную линзу-торец. Хольга делает линзы с отверстиями для байонетов Canon и Nikon. Если вы хотите проявить творческий подход, вы также можете просверлить небольшое отверстие в боди. Этот метод определенно менее трудоемок.

Это моя программа Pentax Super с крышкой корпуса с отверстиями.

Я рекомендую создать собственную камеру-обскуру и проявить негативы из черно-белой фотобумаги. Это интересный проект, и вы много узнаете о фотографии. Использование вашей SLR возможно — вам просто нужно достать крышку корпуса и просверлить небольшое отверстие. С камерой-обскурой DSLR результаты получаются мгновенно, и вы усваиваете аналогичные принципы.

Независимо от того, как вы это делаете, вы обязательно чему-то научитесь, сведя сложность фотографии к нескольким базовым концепциям экспозиции.

Камера-обскура 4×5 форматов Pi

Мы делаем точечное отверстие Фотография Easy С.Х. Леви и компания dba Производитель камеры без объектива
809 Lark Drive
Fernley NV 89408
(775) 575-5189 [email protected]

Компания по производству безобъективных камер с гордостью предлагает вы линия ручной работы, сделано в Америке, камеры-обскуры в различных размерах пленки и фокусном расстоянии. Наши стандартные камеры изготовлены из ламината береза ​​1/2 «9. (орех, окрашенный полиуретановой отделкой) и имеют вертикальные и горизонтальные крепления для штатива.Доступны камеры по специальному заказу в красном дереве и нестандартных форматах. Лиственных пород на камеры действуют рыночные цены. Все цены включают БЕСПЛАТНАЯ ДОСТАВКА в любой точке континентальной НАС. Все остальные, пожалуйста, свяжитесь с нами для получения информации о доставке.

Фотоаппарат-обскура искусство фотоаппарат-обскура арт фотоаппарат пинхол фото пинхол фото

Уникальной особенностью камер-обскуры является то, что глубина резкости не вызывает беспокойства образец фото.; все перед камерой одинаково в фокусе. Это было причиной того, что Ansel Adams использовал этот типа камеры для многих его снимков природы. Вы можете получить бесчисленное количество различные эффекты, сгибая пленку, складывая ее по диагонали, или скатывая негатив.

Наша уникальная конструкция камеры позволяет использовать обрезную пленку. держатели или задники Polaroid, такие как те, что используются с фотоаппаратами с объективами, Таким образом, отпадает необходимость загружать камеру в темную комнату.Конечно, если вы предпочитаете, вы все равно можете загрузить пленку в темную комнату. традиционным способом, используя заднюю часть камеры.

При использовании Tri-X 400 ASA или Polaroid # 52, экспозиция Время при ярком полуденном солнце около 4 секунд. Если бы ты нравится использовать свое собственное отверстие, установленное в камере легко снимается.

Камеры и Цены Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. нас по адресу: (775) 575-5189
или
электронная почта: __ info @ pinholecamera.ком Ссылки по теме
This Pinhole Сайт фотографии принадлежит Pinholecamera.com При поддержке RingSurf

Камера-обскура 4×5 форматов Камера-обскура художественные коллекционные камеры-обскуры ручной работы экзотические лиственные породы камера-обскура из экзотического дерева ручной работы из экзотического дерева-обскуры obscura PinholeCamera.com Камера-обскура Производитель F цены на камеру-обскуру 4×5 8×10 камера-обскура

Как создать научный проект камеры-обскуры

Первый тип камеры, когда-либо изобретенный, назывался camera obscura , что в переводе с латыни означает «темная комната».Сначала это было именно то, что было — темная комната с крошечной дырой, через которую проходил узкий луч света. Этот луч создавал «реальное изображение» внешних объектов на стене напротив отверстия (однако он не делал снимков — светочувствительные материалы, такие как пленка, были изобретены гораздо позже).

Камера-обскура — это просто портативная версия этой древней камеры-обскуры. (Немного неудобно носить с собой комнату, чтобы снимать семейный отдых!) В современной камере линза используется для изгибания световых волн в узкий луч, который создает изображение на пленке.В камере-обскуре отверстие действует как линза, позволяя проникать только узкому лучу света. Он формирует перевернутое перевернутое изображение того же типа, что и обычная камера, поэтому вы можете увидеть, как работает камера, сделав средство просмотра отверстий.

(Подробнее о том, как работают камеры, читайте здесь.)

Используя фотобумагу и подходящие проявочные материалы, вы можете сделать камеру-обскуру, которая действительно будет делать фотографии.

Однако в этом проекте вы создадите программу просмотра камеры-обскуры, которая позволит вам видеть реальное изображение, но не записывать его.

Взрослый может помочь с разрезанием.

Что вам понадобится:

• Цилиндрическая банка для стружки с металлическим дном (как у Pringles). Это работает лучше всего, но вы также можете использовать пустой рулон бумажного полотенца.
• Алюминиевая фольга
• Вощеная бумага
• 1 лист черной плотной бумаги
• Лента (маскирующая или электрическая)
• Прямой стержень
• Линейка
• Маркер
• Нож Xacto, универсальный нож или резак для коробок

Что вы делаете :

1.С помощью линейки отмерьте два дюйма от дна банки со стружкой и отметьте место. Сделайте это еще несколько раз вокруг банки, затем соедините метки, чтобы получилась линия, проходящая по всей длине. Разрежьте банку на две части по этой линии.

2. Проделайте отверстие в центре металлического дна банки. Этот шаг требует некоторого терпения, потому что вы хотите, чтобы это было крошечное гладкое отверстие. Вы можете постучать по верхней части булавки тяжелым предметом, а затем повернуть ее, проталкивая через металл, чтобы края были гладкими.(Если вы используете трубку для бумажных полотенец вместо банки для чипов, поместите кусок алюминиевой фольги между двумя учетными карточками и осторожно поверните стержень через слои. Затем прикрепите алюминиевую фольгу к концу трубки с отверстием в центр.)

3. Вырежьте круг из вощеной бумаги и закрепите его на короткой части банки. Это будет ваш экран или «фильм».

4. Положите длинную часть банки на короткую и скрепите их скотчем, чтобы они снова образовали одну трубку.

5. Чтобы камера-обскура работала, единственный свет должен проходить через отверстие-обскур. Сделайте камеру «светонепроницаемой», обернув ее алюминиевой фольгой. Возьмите кусок фольги длиной 1,5 фута и приклейте край к банке (фольга должна совпадать с металлическим дном банки). Затем оберните банку фольгой столько раз, сколько сможете, заклеив конец скотчем. Часть фольги, вероятно, будет закрывать открытый конец банки; просто заправьте излишки внутрь тюбика.

6.Сверните кусок черной плотной бумаги в трубочку и частично вставьте ее в открытый конец банки. Он будет действовать как светозащитный окуляр для вашей камеры.

Теперь вы готовы использовать камеру!

Поместите такой предмет, как цветок или карандаш (или даже руку) под яркую лампу, чтобы она хорошо освещалась.

Направьте на него торец камеры и посмотрите в окуляр из черной бумаги.

(Возможно, вам понадобится сложить ладонь вокруг окуляра, чтобы внутренняя часть баллона оставалась темной.Это будет легче, если в комнате будет темно, если не считать лампы.)

Вы должны увидеть цветное изображение объекта на экране вощеной бумаги; перемещайте камеру внутрь и наружу, пока объект не окажется в фокусе.

Не запутайтесь, пытаясь центрировать объект в окне просмотра. Изображение перевернуто и перевернуто, поэтому вам придется перемещать камеру в противоположном направлении от ожидаемого.

Помните, практика ведет к совершенству!

Подумайте, что вы могли бы сделать, чтобы улучшить свою камеру-обскуру, а затем попробуйте некоторые из своих идей.

Что произойдет, если экран будет дальше от отверстия?

Какие другие материалы подойдут для экрана? Будет ли отверстие большего размера улучшить изображение?

При желании вы можете получить книгу в библиотеке или поищите в Интернете, чтобы узнать, как сделать камеру-обскуру, которая действительно делает снимки.

Этот веб-сайт о камерах-обскурах — хорошее место для начала: на нем есть пошаговые инструкции, а также галерея фотографий, сделанных с помощью камер-обскур!

---

Другие проекты в области физики и инженерии:

Как сделать в домашних условиях пленочную камеру-обскуру с некоторой упаковкой

Почти конец апреля 2020 года, здесь, в Великобритании, изоляция от коронавируса идет полным ходом, вы уже пропустили разрешенную часовую тренировку, и вам скучно ! Это был я и мое затруднительное положение.

Я сидел перед компьютером, обдумывая варианты облегчения скуки, когда это случается. Я замечаю небольшую картонную коробку, в которой я получил какую-то пленку от Analogue Wonderland, которую не успел выбросить на переработку.

Вот тогда и случился момент лампочки. «Интересно, смогу ли я превратить это в камеру?»

Сейчас мне нравятся все формы фотографии, но я люблю снимать с отверстиями и делать камеры-обскуры. Но сделать фотоаппарат из куска упаковки, которая в основном представляет собой дешевый коричневый картон и имеет довольно очевидные дыры в местах, где она складывается?

«Нет! — Глупая идея, — говорит разумный внутренний голос.«Круто, давай сделаем это», — говорит внутренний голос, готовый к вызову (я упоминал изоляцию? И скуку?).

Вы видите коробку или камеру?

Переходя к делу, оказывается, что на самом деле возможно и довольно легко сделать камеру-обскуру из почтовых ящиков Analogue Wonderland.

Что вам понадобится

Список материалов:

1. Маленький почтовый ящик.
2. Рулон изоленты.
3. Несколько обрезков пенопласта.
4. Рулон скотча / бандероли.
5. Небольшой кусок алюминиевой банки для напитков (или просверленное отверстие).

Список инструментов:

1. Линейка / линейка.
2. Ножницы.
3. Острый нож.
4. Ручка или карандаш.
5. Булавка (если вы сделаете точечное отверстие самостоятельно).
6. Мелкая наждачная бумага или проволочная мочалка (если вы делаете точечное отверстие самостоятельно).

Мне нравится, когда план сходится воедино

Подготовка коробки

Первоначальная конструкция заключалась в том, чтобы использовать черную изоленту, чтобы обмотать все края коробки, где есть прорези и выступы, используемые для удержания коробки вместе.И прорези, созданные сзади, где стороны коробки сложены. Практически везде, где кажется, что свет может попасть внутрь.

Затем я понял, что, когда крышка откидывается и фиксируется язычками, четыре угла не будут светонепроницаемыми. Именно здесь появились обрезки пенопласта от предыдущих сборок камеры. Три куска, вырезанные так, чтобы поместиться внутри коробки по передней и боковым сторонам, оставляли небольшой зазор между боковыми частями и стороной коробки для выступов крышки. Пенопласт имеет толщину примерно 5 мм, поэтому, как только три части приклеиваются на место, они образуют светонепроницаемую перегородку по краю крышки, а также удерживают бумажный негатив на месте, так как его можно вставить в коробку под пенопластом.

Следующим решением было то, где разместить отверстие. Обычно это был бы удар посередине. Но я хотел сохранить логотип в целости и сохранности.

Момент второй лампочки, вырежьте треугольник, который представляет букву «A» на логотипе «Аналоговая страна чудес», и проделайте там отверстие…. очевидно, правда.

Мой стандартный затвор на камерах-обскурах — это короткая изолента, закрывающая отверстие. Однако я не хотел, чтобы лента могла порвать материал коробки, что могло вызвать попадание света внутрь.Еще одно простое решение: накройте логотип квадратом обычной скотча и вырежьте треугольник в месте прокола. Лента затвора не повредит и легко оторвется.

Создание пинхола

Само пинхол я уже проделал, но опять же, это простая работа. Возьмите небольшой квадрат банки из-под напитка. Осторожно воткните булавку в нее, пока она не проткнет алюминий всего лишь примерно . Используйте наждачную бумагу или тонкую проволочную вату, чтобы отшлифовать выступ, образовавшийся на задней стороне алюминия.

Таким образом образуется точечное отверстие диаметром примерно 0,298 мм, что соответствует размеру крошечного отверстия, которое большинство калькуляторов конструкции камеры-обскуры используют в качестве базового размера. Я использую приложение для телефона, основанное на калькуляторе конструкции камеры на mrpinhole.com.

Измерение глубины коробки от примерно того места, где находится точечное отверстие, до места, где будет бумага, составляет 45 мм. Использование этого измерения и 0,298 мм отверстия в калькуляторе дизайна дает эффективную диафрагму f / 151, которую можно использовать при принятии решения о продолжительности экспозиции.

Последний штрих — небольшой ребрендинг на лицевом логотипе.

Момент истины

Итак, работа сделана, камера сделана. Скука уменьшилась, но… действительно ли это работает?

На момент написания я сделал только две фотографии этой камерой в своем саду, чтобы посмотреть, будет ли она работать. Как вы можете видеть ниже, это так.

Я использовал старую бумагу Kentmere, которую я оценил на E.I. 3. Использование экспонометра на моем телефоне с ISO 3 и f / 151 в довольно яркий, но пасмурный день дало мне восьмиминутную выдержку.

Снимки получились хорошо, хотя центр негатива немного переэкспонирован, поэтому, если / когда я снова воспользуюсь камерой, я попробую использовать ее при f / 100, чтобы получить немного более высокую скорость затвора, что должно дать лучшую экспозицию в по центру, если края немного темнее.

Успех!

Последние мысли

Итак, работа сделана, камера сделана, скука облегчена, и У меня есть работающая камера.

Если вам интересно, общее время сборки составило примерно 30 минут плюс-минус. Написание о камере заняло как минимум в три раза больше времени, чем ее создание … так что мне все еще не скучно (пока).

---

Об авторе : Дейл Уиллеттс — фотограф-любитель. Мнения, выраженные в этой статье, принадлежат исключительно автору. Вы можете найти больше его работ в его Instagram и Flickr. Эта статья также была опубликована здесь.

Модель камеры-обскуры (Как работает камера-обскура (часть 1))

Просмотр в 3D: Модель камеры-обскуры

Ключевые слова: камера, камера-обскура, перспективная проекция, круг нерезкости, задняя часть пленки, ворота разрешения, пленка ворота, фокусное расстояние, глубина резкости, поле зрения, плоскость изображения, масштабирование, фокусное расстояние, угол обзора, соотношение сторон, анаморфизм, формат, диафрагма, размер изображения, разрешение.

Что вы узнаете из этого урока?

В предыдущем уроке мы узнали о некоторых ключевых концепциях, задействованных в процессе создания изображений, однако мы не говорили конкретно о камерах.3D-рендеринг — это не только создание реалистичного изображения с помощью перспективной проекции. Речь также идет о возможности доставлять изображения, похожие на изображения с реальных камер. Почему? Потому что, когда изображения компьютерной графики комбинируются с видеозаписями в реальном времени, изображения, предоставленные средством визуализации, должны совпадать с изображениями, полученными камерой, с помощью которой были созданы эти кадры. В этом уроке мы разработаем модель камеры, которая позволит нам моделировать результаты, полученные с помощью реальных камер (мы будем использовать с реальными параметрами для настройки камеры).Для этого мы сначала рассмотрим, как работают пленочные и фотоаппараты.

Точнее. В этом уроке мы покажем, как реализовать модель камеры, аналогичную той, которая используется в Maya и большинстве (если не во всех) 3D-приложениях (таких как Houdini, 3DS Max, Blender и т. Д.). Мы покажем эффект каждого элемента управления, который вы можете найти на камере, на окончательном изображении и как имитировать эти элементы управления в компьютерной графике. Этот урок ответит на все вопросы, которые могут возникнуть у вас о камерах компьютерной графики, например, что делает параметр диафрагмы пленки и как параметр фокусного расстояния соотносится с параметром угла обзора.

Хотя оптические законы, задействованные в процессе генерации изображений с помощью реальной камеры, просты, их может быть трудно воспроизвести в компьютерной графике, не потому, что их сложно моделировать, а потому, что они по существу и потенциально очень дороги для моделирования. Надеюсь, вам не нужны очень сложные камеры для создания изображений. На самом деле все наоборот. Вы можете делать фотографии с помощью очень простого устройства формирования изображений, называемого камерой-обскурой , которое представляет собой просто коробку с небольшим отверстием на одной стороне и фотопленкой, лежащей на другой.Изображения, создаваемые камерами-обскурами, гораздо легче воспроизводить (и дешевле), чем изображения, полученные с помощью более сложных камер, и по этой причине камера-обскура фактически является моделью, используемой большинством (если не всеми) 3D-приложениями и видеоиграми. Давайте начнем с рассмотрения того, как эти камеры работают в реальном мире, и построим на их основе математическую модель.

Лучше всего понять модель камеры-обскуры, которая является наиболее часто используемой моделью камеры в компьютерной графике, прежде чем переходить к теме матрицы перспективной проекции, которая повторно использует концепции, которые мы будем изучать в этом уроке, такие как угол обзора камеры, плоскости отсечения и т. д.

Камера-обскура: как формируется изображение?

Большинство алгоритмов, которые мы используем в компьютерной графике, имитируют работу вещей в реальном мире. Это особенно верно в отношении виртуальных камер, которые имеют основополагающее значение для процесса создания изображения компьютерной графики. Создание изображения в реальной камере на самом деле довольно просто воспроизвести на компьютере. В основном он основан на моделировании того, как свет распространяется в космосе и взаимодействует с объектами, включая линзы камеры.Процесс взаимодействия света с веществом очень сложен, но законы оптики относительно просты и могут быть легко смоделированы в компьютерной программе. Принцип фотографии состоит из двух основных частей:

• Процесс, посредством которого изображение сохраняется на пленке или в файле.
• Процесс, с помощью которого это изображение фактически создается в камере.

В компьютерной графике нам не нужна физическая опора для хранения изображения, поэтому имитация фотохимических процессов, используемых в традиционной пленочной фотографии, не потребуется (кроме как в рендерере Maxwell, вы хотите предоставить реалистичную модель камеры, но это не требуется для работы базовой модели).

Рис. 1. Принцип камеры-обскуры и камеры-обскуры, проиллюстрированный в 1925 году в книге «Мальчик-ученый».

Рисунок 2: камера-обскура представляет собой коробку с отверстием на одной стороне. Свет, проходящий через это отверстие, формирует перевернутое изображение сцены на противоположной стороне коробки.

Теперь поговорим о второй части процесса фотографии: о том, как изображения формируются в камере. Базовый принцип процесса создания изображения на самом деле очень прост и показан на репродукции этой иллюстрации, опубликованной в начале 20-го века (рис. 1).В схеме, показанной на рисунке 1, первая поверхность (красная) блокирует попадание света на вторую поверхность (зеленая). Однако, если вы проделаете небольшое отверстие (точечное отверстие), световые лучи могут пройти через первую поверхность в одной точке и тем самым сформировать (перевернутое) изображение свечи на другой стороне (если вы будете следовать по пути лучи от свечи к поверхности, на которую проецируется изображение свечи, можно увидеть, как изображение построено геометрически). На самом деле изображение свечи будет очень трудно увидеть, потому что количество света, излучаемого свечой, фактически проходящей через точку B, действительно очень мало по сравнению с общим количеством света, излучаемым самой свечой (только часть света). световые лучи, испускаемые пламенем или отраженные от свечи, проходят через отверстие).

Камера-обскура (что на латыни означает темная комната) работает по тому же принципу. Это светонепроницаемая коробка или комната с черным интерьером (для предотвращения отражений света) и крошечной дырочкой в ​​центре на одном конце (рис. 2). Свет, проходящий через отверстие, формирует перевернутое изображение внешней сцены на противоположной стороне коробки. Это простое устройство привело к развитию фотоаппаратов. Вы можете прекрасно превратить свою комнату в камеру-обскуру, как показано на этом видео из National Geographic (все права защищены):

Ваш браузер не поддерживает видео тег.

Для восприятия проецируемого изображения на стене вашим глазам сначала необходимо приспособиться к темноте в комнате, а для того, чтобы запечатлеть эффект на камеру, требуется длительное время выдержки (от нескольких секунд до полминуты). Чтобы превратить вашу камеру-обскуру в камеру-обскуру , все, что вам нужно сделать, это положить кусок пленки на лицо напротив отверстия-обскуры. Если вы подождете достаточно долго (и держите камеру неподвижно), свет изменит химические вещества на пленке, и со временем сформируется скрытое изображение.Принцип действия цифровой камеры тот же, но вместо пленки используется датчик, преобразующий свет в электрические заряды.

Как работает настоящая камера?

В реальной камере изображения создаются, когда свет падает на поверхность, чувствительную к свету (обратите внимание, что на самом деле это также верно и для глаза). Для пленочной камеры это поверхность пленки, а для цифровой камеры — это поверхность сенсора (или ПЗС). Некоторые из этих концепций были объяснены в уроке «Введение в трассировку лучей», но мы еще раз кратко объясним их здесь.

Рис. 3: в реальном мире, когда свет от источника света достигает объекта, он отражается обратно в сцену во многих направлениях. Однако только один луч идет в направлении камеры и попадает на поверхность пленки или ПЗС-матрицы.

В реальном мире свет исходит от различных источников света (наиболее важным из которых является солнце). Когда свет попадает на объект, он может либо поглощаться, либо отражаться обратно в сцену. Это явление подробно объясняется в уроке, посвященном взаимодействию света и материи, который вы можете найти в разделе «Математика и физика для компьютерной графики».Когда вы делаете снимок, часть этого отраженного света (в виде пакетов фотонов) движется в направлении камеры и проходит через точечное отверстие, формируя резкое изображение на пленке или сенсоре цифровой камеры. Мы проиллюстрировали этот процесс на рисунке 3.

В Интернете можно найти множество документов о том, как работает фотопленка. Просто отметим, что пленка, которая подвергается воздействию света, обычно не создает видимого изображения напрямую. Он создает то, что мы называем скрытым изображением (невидимым для глаза), и нам нужно обработать пленку некоторыми химическими веществами в темной комнате, чтобы сделать ее видимой.

Если вы удалите заднюю дверцу одноразовой камеры и замените ее полупрозрачным пластиковым листом, вы сможете увидеть перевернутое изображение, которое обычно проецируется на пленку (как показано на изображениях ниже).

Пинхол-камеры

Самый простой тип камеры, который мы можем найти в реальном мире, — это камера-обскура. Это простая светонепроницаемая коробка с очень маленьким отверстием спереди, которое также называется апертурой , и немного светочувствительной пленки, уложенной внутри коробки на стороне, обращенной к этому отверстию.Когда вы хотите сделать снимок, вы просто открываете диафрагму, чтобы экспонировать пленку на свету (чтобы предотвратить попадание света в коробку, вы держите кусок непрозрачной ленты на точечном отверстии, которое вы удаляете, чтобы сделать снимок и затем положить обратно) .

Рис. 4: принцип работы камеры-обскуры. Световые лучи (которые мы искусственно раскрасили, чтобы лучше отслеживать их путь) сходятся в апертуре и формируют перевернутое изображение сцены в задней части камеры на плоскости пленки.

Принцип работы камеры-обскуры прост.Объекты сцены отражают свет во всех направлениях. Размер апертуры настолько мал, что среди множества лучей, которые отражаются от точки P, точки на поверхности объекта в сцене, только один из этих лучей попадает в камеру (на самом деле это не ровно один луч, а только один. больше пучок световых лучей или фотонов, составляющих очень узкий луч света). На рисунке 3 мы можем видеть, как один единственный луч света среди многих, отраженных в точке P, проходит через апертуру. На рисунке 4 мы раскрасили шесть таких лучей, чтобы легче было проследить их путь к плоскости пленки; обратите внимание еще раз, проследив за этими лучами, как они образуют изображение объекта, повернутого на 180 градусов.Геометрическое отверстие также называется центром выступа ; все лучи, попадающие в камеру, сходятся к этой точке и расходятся от нее с другой стороны.

Подведем итог: свет, падающий на объект, отражается обратно в случайных направлениях сцены, но только один из этих лучей (или, точнее, пучок этих лучей, движущихся в одном направлении) попадает в камеру и попадает на пленку в одной единственной точке. Каждой точке сцены соответствует одна точка на пленке .

В приведенном выше объяснении мы использовали концепцию точки для описания того, что происходит локально на поверхности объекта (и что происходит локально на поверхности пленки), однако имейте в виду, что поверхность объектов непрерывна (по крайней мере, на макроскопическом уровне), поэтому изображение этих объектов на поверхности пленки также выглядит непрерывным.
То, что мы называем точкой для упрощения, на самом деле представляет собой небольшой участок на поверхности объекта или небольшой участок на поверхности пленки.Лучше всего описать этот процесс как обмен световой энергией между поверхностями (излучающая поверхность объекта и принимающая поверхность или пленка в нашем примере), но для упрощения мы будем рассматривать эти небольшие поверхности как точки для Теперь.

Рис. 5: вверху, когда отверстие маленькое, только небольшой набор лучей попадает в камеру. Внизу, когда точечное отверстие намного больше, одна и та же точка объекта появляется несколько раз на плоскости пленки.Полученное изображение размыто.

Рис. 6: на самом деле световые лучи, проходящие через точечное отверстие, можно рассматривать как небольшой световой конус. Его размер зависит от диаметра точечного отверстия (вверху). Когда конусы слишком большие, световые диски, которые они проецируют на поверхность пленки, перекрываются, что является причиной размытия изображений.

Размер апертуры имеет значение. Чтобы получить достаточно резкое изображение, каждая точка (или небольшая область) на поверхности объекта должна быть представлена ​​как одна точка (другая небольшая область) на пленке.Как упоминалось ранее, то, что проходит через дыру, никогда не бывает одним лучом, а скорее небольшим набором лучей, заключенным в конус направлений. Угол этого конуса (или, точнее, его угловой диаметр) зависит от размера отверстия, как показано на рисунке 6.

Рис. 7: чем меньше отверстие, тем резче изображение. Когда диафрагма слишком большая, изображение размывается.

Рис. 8: круги нерезкости намного лучше видны, когда вы фотографируете яркие небольшие объекты, такие как довольно светлые, на темном фоне.

Чем меньше отверстие, тем меньше конус и тем резче изображение. Однако меньшее отверстие требует более длительного времени экспозиции, потому что по мере того, как отверстие становится меньше, количество света, проходящего через отверстие и падающего на поверхность пленки, уменьшается. Чтобы изображение сформировалось на поверхности фотобумаги, требуется определенное количество света, поэтому чем меньше света оно получает, тем больше время экспозиции. Это не будет проблемой для компьютерной камеры, но для настоящих камер-обскур более длительное время экспозиции увеличивает риск получения размытого изображения, если камера не совсем неподвижна или если объекты сцены перемещаются.Как правило, чем короче время воздействия, тем лучше. Однако существует ограничение на размер точечного отверстия. Когда он становится очень маленьким (когда размер отверстия примерно равен длине волны света), световые лучи дифрагируют, что тоже нехорошо. Для камеры-обскуры размером с обувную коробку отверстие диаметром около 2 мм должно давать оптимальные результаты (хороший компромисс между фокусировкой изображения и временем экспозиции). Обратите внимание, что когда диафрагма слишком велика (рисунок 5 внизу), одна точка на изображении, если вы продолжаете использовать концепцию точечных или дискретных линий для представления световых лучей (например, точка A или B на рисунке 5), появляется несколько раз на изображение.Более точный способ визуализации того, что происходит в этом конкретном случае, — это представить следы конусов, перекрывающих каждый на пленке (рис. 6 внизу). По мере увеличения размера точечного отверстия конусы становятся больше и степень перекрытия увеличивается. Тот факт, что точка появляется на изображении несколько раз (в виде следа конуса или пятна на пленке, увеличивающегося в размерах, что можно увидеть по цвету объекта в источнике светового луча, распространяющемуся по поверхности пленка на большей площади, а не в виде особой точки, как это теоретически должно быть) — вот что вызывает размытие изображения (или расфокусировку).В фотографии этот эффект гораздо более заметен, когда вы фотографируете очень маленькие и яркие объекты на темном фоне, например, ночные гирлянды (рис. 8). Поскольку они маленькие и обычно расположены на расстоянии друг от друга, диски, которые они создают на изображении (когда отверстие камеры слишком велико), хорошо видны. В фотографии эти диски (которые не всегда имеют идеально круглую форму, но объясняют, почему это выходит за рамки этого урока) называются кругами нерезкости или дисками нерезкости, размытыми кругами, размытыми пятнами и т. Д.(рисунок 8).

Чтобы лучше понять процесс формирования изображения, мы создали две короткие анимации, показывающие световые лучи от двух дисков, проходящие через отверстие камеры. В первой анимации (рисунок 9) отверстие маленькое, а изображение дисков резкое, потому что каждая точка на объекте соответствует одной точке на пленке.

Рис. 9: анимация, показывающая световые лучи, проходящие через точечное отверстие и формирующие изображение на плоскости пленки. Изображение сцены перевернуто.

Вторая анимация (рисунок 10) показывает, что происходит, когда отверстие слишком велико. В этом конкретном случае каждая точка на объекте соответствует нескольким точкам на пленке. В результате получается нечеткое изображение дисков.

Рис. 10: когда апертура или точечное отверстие слишком большие, точка из геометрии появляется в нескольких местах на плоскости пленки, и результирующее изображение становится размытым.

В заключение, чтобы получить резкое изображение, нам нужно сделать апертуру камеры-обскуры как можно меньше, чтобы гарантировать, что только узкий пучок фотонов, исходящих из одного направления, попадает в камеру и попадает на пленку или датчик в одной точке. (или поверхность как можно меньше).Идеальная камера-обскура — это камера с настолько маленькой апертурой, что только один луч света попадает в камеру для каждой точки сцены. Такая камера не может быть построена в реальном мире, хотя по причинам, которые мы уже объяснили (когда отверстие становится слишком маленьким, световые лучи дифрагируются), но она может быть построена в виртуальном мире компьютеров (в котором световые лучи не подвержены влиянию дифракции. ). Обратите внимание, что средство визуализации, использующее идеальную камеру-обскуру для создания изображений 3D-сцен, выдает идеально четкие изображения.

Рисунок 11: объектив камеры определяет глубину резкости. Объективы могут фокусировать объекты только на заданном расстоянии от камеры. Любые объекты, расстояние от которых до камеры намного меньше или намного больше этого расстояния, на изображении будут выглядеть размытыми. Глубина резкости определяет расстояние между ближайшим и самым удаленным от сцены объектом, которое на изображении кажется «достаточно резким». Камеры-обскуры имеют бесконечную гибель поля, что приводит к идеально четким изображениям.

В фотографии термин глубина резкости определяет расстояние между ближайшим и самым дальним объектом от сцены, которое кажется «достаточно резким» на изображении. Камеры-обскуры имеют бесконечную глубину резкости . Другими словами, резкость объекта не зависит от расстояния до камеры (при условии, что само отверстие имеет правильный диаметр для размера камеры). Как правило, это не относится к фотографиям, сделанным с помощью объективов фотоаппаратов.Изображения компьютерной графики в большинстве случаев создаются с использованием модели камеры-обскуры, и, как и в реальных камерах-обскурах, они имеют бесконечную глубину резкости; все объекты сцены, видимые камерой, отображаются идеально резкими. Компьютерные изображения иногда критиковались за то, что они были очень чистыми и резкими; использование этой модели камеры, безусловно, во многом связано с этим. Однако глубину резкости можно смоделировать довольно легко, и урок из этого раздела посвящен только этой теме [ссылка].

Когда точечное отверстие очень маленькое, очень мало света может проходить через диафрагму, и требуется длительная выдержка. Это ограничение, если вы хотите получить резкие изображения движущихся объектов или в условиях низкой освещенности. Конечно, чем больше диафрагма, тем больше света попадает в камеру, однако, как объяснялось ранее, это также приводит к размытым изображениям. Решение состоит в том, чтобы поместить линзу перед диафрагмой, чтобы сфокусировать лучи обратно в одну точку на плоскости пленки, как показано на рисунке рядом.Этот урок представляет собой только введение в камеры-обскуры, а не подробное объяснение того, как работают камеры и роль линз в фотографии. Более подробную информацию по этой теме можно найти в уроке из этого раздела, посвященном теме глубины резкости [ссылка]. Тем не менее, в качестве примечания, и если вы попытаетесь установить связь между работой камеры-обскуры и современной камеры, важно знать, что линзы используются, чтобы сделать диафрагму как можно больше, позволяя большему количеству света попадать в камеру. и, следовательно, сокращение времени воздействия.Роль линзы заключается в устранении размытости изображения, которое мы получили бы, если бы мы использовали камеру-обскуру с большой апертурой, путем перефокусировки световых лучей, отраженных от поверхности объектов, в отдельные точки на пленке. Комбинируя их, большую диафрагму и объектив, мы получаем лучшее от обеих систем, меньшее время экспозиции и четкие изображения (однако использование линз приводит к увеличению глубины резкости, но, как мы упоминали ранее, это не будет изучаться или объясняться. в этом уроке). Однако самое замечательное в камерах-обскурах заключается в том, что для них не требуются линзы, поэтому их очень просто построить, а также очень просто моделировать в компьютерной графике.

Как сделать камеру-обскуру

В этом уроке мы покажем вам, как сделать свою собственную камеру-обскуру и проследить путь Солнца по небу. Поступая таким образом, вы создадите солнечную диаграмму: звездное изображение с длинной выдержкой следует за типом изображения, но вместо того, чтобы отслеживать ночное небо, вращающееся вокруг северного полюса мира, оно показывает путь нашего Солнца.

Солярография — это простая ветвь астрофотографии, которая дает впечатляющие результаты без особых усилий — если вы готовы подождать.Снимок солнечного графа, который вы видите выше, имел время экспозиции шесть месяцев.

Камеру-обскуру можно легко изготовить в домашних условиях из легко доступных материалов. Прочитав эту статью, вы сможете использовать ее для создания собственных записей о движении Солнца.

Если вас интересуют другие летние занятия, прочтите наше руководство по дневной астрономии.

Инструменты и материалы для изготовления камеры-обскуры

• Ножницы, линейка, наждачная бумага, прямой штифт, сверло
• Любая подходящая тара (высокая, цилиндрическая, подходит для солярографии), алюминиевая фольга, фотобумага, черный скотч, черная матовая краска
• Компьютер с планшетным сканером

Эта форма солнечной фотографии полностью безопасна.Камера-обскура не имеет линзы, которая может преломлять, фокусировать и усиливать солнечный свет — это означает, что ее можно безопасно оставить направленной прямо на Солнце на время экспозиции.

При использовании этой техники никому не обязательно смотреть на Солнце; все, что требуется, — это знать, в каком общем направлении в небе будет Солнце при выборе подходящего места для камеры.

Вы можете беспокоиться о конфиденциальности, поскольку каждое разоблачение может длиться месяцами.

Это тоже не проблема, так как люди не отображаются ни на одном из этих изображений с длительной выдержкой, если они не остаются неподвижными в течение всего времени захвата, что, учитывая задействованные периоды времени, было бы большим достижением.

Вы можете использовать фотобумагу любого типа в своей камере-обскуре, и ее можно легко приобрести в любом розничном магазине, кроме фототоваров.

Фотобумага, обладая низкой чувствительностью, идеально подходит для длинных выдержек и обычно очень хорошо подходит для солнечных снимков.

После завершения экспонирования химическая обработка не требуется; бумажный негатив просто сканируется в компьютер с помощью планшетного сканера.

После того, как вы это сделаете, вы можете использовать программное обеспечение для обработки, чтобы инвертировать, переворачивать или вращать сканированное изображение или при желании улучшать солярограф.

Солярный снимок, сделанный в Индианаполисе, США, с помощью камеры-обскуры. Предоставлено: Лаура Лим Прескотт / Getty Images

.

Где разместить камеру-обскуру

Готовую камеру-обскуру можно разместить практически где угодно, но при выборе места следует убедиться, что вы получили разрешение от владельца сайта и ни в коем случае не вторгаться в чужую собственность.

Также следует учитывать, в каком направлении вы наводите камеру. В северном полушарии лучше не направлять крошечное отверстие на север, так как оно будет видеть очень мало прямого солнечного света.

Исключение составляют случаи, когда вы планируете снимать «отраженный» солнечный снимок, например, от оконного стекла или здания с зеркальными окнами.

В южном полушарии лучше не направлять камеру на юг по той же причине.

Места, хорошо освещенные солнечным светом, прямым или отраженным, дадут наилучшие результаты с точки зрения детализации переднего плана.

Экспозиции не обязательно должны длиться месяцами — они могут длиться всего несколько часов для короткого солнечного следа.

Тем не менее, результаты обычно более впечатляющие, когда они подвергаются воздействию в течение более длительного периода времени. Трехмесячная выдержка, скажем, от равноденствия до солнцестояния или наоборот, является хорошей продолжительностью. Это откроет много следов на солнечном графе.

Тем не менее, солнечный снимок с относительно короткой продолжительностью всего в несколько дней также может дать отличные результаты.

Когда вы сканируете солнечные фотографии, экспонированные на черно-белой фотобумаге, они могут давать приятный цветовой оттенок.

Основное изображение в этой статье представляет собой пример шестимесячного солнечного графа, экспонированного в Великобритании от солнцестояния до солнцестояния в 2011 году с использованием камеры-обскуры, сделанной из высокого цилиндрического контейнера, как показано в пошаговом руководстве.

Итак, почему бы не повеселиться, сделав свою собственную солнечную камеру-обскуру?

Это может дать вам уникальную фотографическую память о видимом пути Солнца по небу дома, в одном из ваших любимых мест или, может быть, в особом месте отдыха.

Изготовление камеры-обскуры: пошаговая инструкция

1

Шаг 1

Выберите водонепроницаемый контейнер, если вы не собираетесь размещать камеру в помещении.

Просверлите или вырежьте в контейнере отверстие диаметром 6 мм.

Для солярографии лучше всего, чтобы отверстие было ближе к вершине; наш был вырезан на 4 см сверху на этом контейнере.

2

Шаг 2

Булавкой проделайте отверстие в небольшом квадрате алюминиевой фольги.

Здесь свет от объекта будет проецироваться на фотобумагу внутри.

Заклейте точечное отверстие черной лентой, затем заклейте его снаружи контейнера так, чтобы оно совпадало с просверленным отверстием.

3

Шаг 3

Покрасьте внутреннюю часть емкости матовой черной краской или выровняйте ее черным картоном, чтобы свести к минимуму любые нежелательные внутренние отражения.

Убедитесь, что отверстие не закрыто.

Приклейте небольшой кусок черной ленты на точечное отверстие, чтобы оно служило затвором.

4

Шаг 4

При тусклом освещении обрежьте фотобумагу по размеру контейнера.

Используйте его, чтобы выровнять внутреннюю часть контейнера так, чтобы сторона с эмульсией была обращена внутрь и отцентрирована к отверстию.

После установки закройте верхнюю часть контейнера, чтобы он был светонепроницаемым.

5

Шаг 5

Выберите место с хорошим видом на путь Солнца по небу.

Убедитесь, что контейнер находится в безопасном месте и у вас есть разрешение на его установку.

Снимите ленту с точечного отверстия, чтобы начать экспонирование.

Камера pinhole: Товары оптом на Alibaba.com — pinhole камера купить
