Мто 11са любительские фото: Обзор МС МТО-11 10/1000. Тест объектива МС МТО-11 10/1000

Содержание

Обзор МС МТО-11 10/1000. Тест объектива МС МТО-11 10/1000

За возможность обзора МС МТО-11 10/1000 огромная благодарность Alexander Gradovsky.

МС МТО-11 10/1000 с светофильтром

ТТХ МТО-11 10/1000
Фокусное расстояние: 1000mm
Диафрагме: F/10
Вес: 2.5кг
Диаметр светофильтров: 120mm
Оптическая схема: 3линзы, 2 зеркала, 5 элементов и 3 группах
Крепление: сменное, в данном случае “Н” (подобие PRE-AI без управления диафрагмой для Nikon)

Существует несколько вариантов объектива МТО-11 10/1000. В данном обзоре представлен именно МС МТО-11 10/1000 1983 года выпуска, Лыткаринский завод оптического стекла. Есть еще вариант “СА”, а также разные объективы МС и не МС, и еще в чем-то подобный объектив МТО 1000А 10.5/1100. Странно, но обе версии МТО-11 10/1000 СА (буква А указана) и МТО-11 10/1000 (без буквы А) могут иметь сменный хвостовик.

МС МТО-11 10/1000 индикаторы и крепление для штатива

Фокусировка

Объектив имеет очень большое (огромное) кольцо фокусировки, которое вращается на все 360 градусов, от 8 метров до бесконечности. На самом деле объектив имеет перебег за бесконечность и перебег в сторону МДФ меньше 8 метров. Фокусировка очень плавная, при фокусировке передняя часть объектива выезжает всего на 1 см вперед. Бесконечность начинается после 200м на шкале дистанций фокусировки.

МС МТО-11 10/1000 вид от первого лица

Диафрагма и шкала ГРИП

МС МТО-11 10/1000 не имеет кольца управления диафрагмой и не имеет шкалы ГРИП. Диафрагма всегда находится в одном значении и изменять ее нельзя, такая вот конструкция объектива

Пример фотографии на МС МТО-11 10/1000

Конструкция

У объектива имеется замечательная телескопическая бленда, которая немного помогает ему улучшить изображения при боковом и контровом свете. Весь объектив выполнен очень добротно, как кусок металлической трубы. Очень полезным свойством МС МТО-11 10/1000 является два типа гнезд под штативы – широкое и узкое. Узкое гнездо подходит для современных штативов. А еще, выступ с гнездами продублирован на объективе со сдвигом на 90 градусов, что позволяет использовать объектив и в пейзажной и в портретной ориентации камеры. Это реально очень хорошая конструкция. Передняя линза (мениск) просто огромен – 120мм. В наборе объектив идет с несколькими светофильтрами (просто огромными) и приятным черным кейсом для транспортировки. Недостатком является передняя крышка, которая просто одевается, а не защелкивается в резьбу передней линзы, крышка часто сама по себе слетает с объектива.

Пример фотографии на МС МТО-11 10/1000

Вторая жизнь на цифре

Объектив МТО 10\1000А получил самую настоящую вторую жизнь на цифрозеркальных камерах, при чем, на ЦЗК круг его применения значительно расширился. Большие возможности объектив получил благодаря наличию у современных ЦЗК возможности снимать на очень высоких ISO. При этом очень сильно уменьшается выдержка, при которой можно снимать на объектив, что позволяет «заморожавать» днем быстро меняющиеся сцены. Обычно, МТО 10\1000 применялся для сильно статических сцен, где можно было использовать длинные выдержки, которые были единственным решением борьбы с маленькой диафрагмой объектива. Так, на МТО 10\1000 был популярен в качестве астрономического объектива, на который производилась съемка Луны и звезд. Снять днем более-менее сцену с быстро меняющимися деталями в кадре было очень сложно. Для примера, в солнечный день, используя пленку с ISO 100 из-за фиксированной диафрагмы объектива, выдержка должна быть 1\100. Чтобы снимать днем нужен очень крепкий штатив для избежания шевеленки. В те времена даже пленку со значеним ISO 800 было найти довольно сложно, потому проблема шевеленки была очень и очень серьезной. Используя на современных камерах короткие выдержки от 1\1000 до 1\4000 с объективом МТО 10\1000А и высокими значениями ISO можно не бояться за смаз, пользуясь моноподом, что сильно увеличивает мобильность объектива.

Пример фотографии на МС МТО-11 10 1000мм

Мифы:

Говорят, что зеркально-линзовые объективы имеют на самом деле куда меньшую эффективную диафрагму, чем указано. Связано это с тем, что при расчете значения числа F не берется во внимание переднее компенсирующее зеркало, которое не учитывается в расчетах. Потому, реальная диафрагма МС МТО-11 10/1000 имеет значение порядка F/16.0. Если у Вас есть информация по этому поводу, я буду признателен за информативную ссылку в комментариях.

Пример фотографии на МС МТО-11 10 1000мм

Как снимать на современные камеры и МС МТО-11 10/1000?

Объектив МС МТО-11 10/1000 имеет сменный хвостовик (заднюю часть). К сожалению, в названии объектива нет буквы «А», которая отвечает за такую возможность, потому, это просто нужно знать. Сменный хвостовик можно подобрать какой угодно. Для системы Nikon я использовал КП-А\Н, в результате у меня получился объектив с родным креплением для Nikon. Как пользоваться старыми объективами на Nikon можете почитать в разделе советская оптика. Для системы Canon проще всего использовать два переходника: КП-А\42 + М42-Canon EOS, более детально в разделе старые объективы на Canon.

МТО-11 на моноподе. Не для женских рук такой тяжелый объектив.

Лично я умудрился снимать на МС МТО-11 10/1000 держа объектив в руках, используя автоматическое ISO до 6400 и минимальную выдержку от 1\1000 до 1\4000, правда, чтобы попасть в резкость мне пришлось использовать брекетинг по фокусировке и приложить нечеловеческие усилия по удержанию объектива в руках. Таким образом я получил снимки природы в движении, например, полет бабочки, чего раньше, в эпоху пленочных камер, было очень и очень сложно сделать на МС МТО-11 10/1000. Конечно, снимать со штатива гораздо легче.

Пример фотографии на МС МТО-11 10 1000мм. Бубликообразное боке.

Внимание 1: при использовании на современных ЦЗК Nikon подтверждение с помощью зеленой точки не работает, также, не работает электронный дальномер. Фокусироваться в режиме Live View можно только со штатива, при чем, штатив должен быть очень и очень крепким. Используя хлипкие штативы и Live View, картинка на дисплее будет очень сильно «дергаться», что доставляет неудобства и заставляет нервничать. Снимать с рук в Live View не получиться. Снимая с рук, объектив будет реагировать на любое Ваше движение, даже удары сердца будут отображаться в видоискателе легкими рывками изображения. Я не вижу вообще никакой возможности пользоваться объективом с рук. Лично у меня получилось побегать с МС МТО-11 10/1000 без штатива ровно 30 минут, после чего я уже не рад был, что выбрался на природу.

Внимание 2: из-за своих размеров и веса объектив может выломать байонет камеры, потому, настоятельно рекомендуется держать в руках сам объектив с одетой на него камерой (по другому и не получится). Также, из-за размеров теряется возможность хвата за рукоятку камеры и теряется доступ до кнопок, которые находятся слева и справа от байонета. Очень непривычно, что не можешь взять камеру за ручку. Кнопку спуска нажимать в таком состоянии не очень удобно. Но, зато объектив не цепляет вспышку на моих Nikon D40, D80 (точно проверено). Вообще, МС МТО-11 10/1000 противопоказан девушкам фотографам.

Пример фотографии на МС МТО-11 10 1000мм. Фоток крупным планом

Качество изображения

Объектив дает вполне нормальное качество изображения, слегка мало контрастное, но для цифровой камеры это не проблема. Контраст падает при сильном боковом и контровом свете. Резкость средняя, но достаточная для нормальной съемки. Самое главное – никаких хроматических аберраций, дисторсии и виньетирования и уникальное боке в виде бубликов.

Пример фотографии на МС МТО-11 10 1000мм. Неплохая резкость объектива.

Примеры фотографий на кропнутую ЦЗК

Все снято на APS-C Nikon D200 DX, без обработки, накамерный JPEG L, в режиме обработки снимков VI. Уменьшен размер до 1600*1200 и впечатаны данные из EXIF. На камере с кроп фактором 1.5х ЭФР составляет 1500мм (полтора метра фокусного расстояния). Все снято с монопода.

Примеры фотографий на полный кадр (Full Frame)

Все снято на APS Nikon D700 FX, без обработки, накамерный JPEG L, в режим обработки снимков VI. Уменьшен размер до 1600*1200 и впечатаны данные из EXIF. Все снято со штатива и с рук.


Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.


Комментарии к этой заметке не требуют регистрации. Комментарий может оставить каждый. Объективы и акции на них смотрите на Moyo.ua.

Выводы:

МС МТО-11 10/1000 необычный винтажный супер фикс телевик. Его сложно использовать, у объектива очень маленькая светосила, но МС МТО-11 10/1000 интересен своей возможностью снимать удаленные предметы и интересным бубликообразным боке.

Материал подготовил Аркадий Шаповал. Ищите меня на Youtube | Facebook | Instagram | Twitter | Telegram.

Июльские полевые испытания. Объектив МС МТО-11СА 10/1000 производства ЛЗОС. Часть 1-я, описательная: aran7 — LiveJournal

Длиннофокусные объективы всегда привлекают меня, ведь они дают удивительную возможность преодолеть пределы человеческого зрения и увидеть то, что недоступно невооружённому взгляду. Поэтому когда появилась возможность обрести этот гигант среди длиннофокусных объективов, к тому же по весьма привлекательной цене, я не долго раздумывал. Продавец сообщил мне, передавая этот прибор, что никогда не видел ничего подобного. Я тоже. Оно и не удивительно, ведь МС МТО-11СА — настоящий монстр.

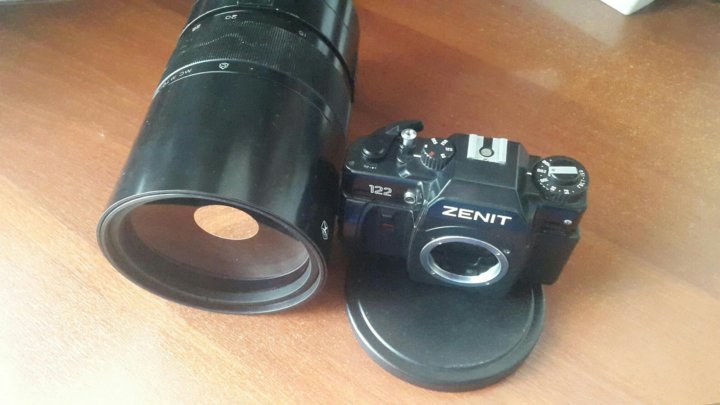

Первое, что бросается в глаза — беспримерно огромные габариты этого устройства. МТО-11СА по размерам сопоставим с трёхлитровой банкой.

Он обладает чёткой циллиндрической формой, очень лаконичной, без единой лишней детали, и напоминает эталон циллиндра из палаты мер и весов. Единственный элемент декора — столь же лаконичная продольная насечка широкого кольца фокусировки. В целом внешний вид объектива внушает уважение и напоминает своей строгостью какой-нибуть научный прибор. Минималистичный облик дополняет полуматовая чёрная краска, довольно неплохо сохранившаяся на моём экземпляре, и контрастные белые метки и надписи, выполненные стильным шрифтом. Объектив имеет немыслимый диаметр в 12 см, длину около 24 см и весит около 2 кг, что хоть и не мало, но интуитивно ожидаешь большего.

При попытке снять переднюю крышку обнаруживаешь, что объектив неожиданно начинает вытягиваться в длину. Оказывается, в корпус встроена циллиндрическая бленда, в неактивном состоянии сливающаяся с корпусом, а в выдвинутом имеющая длину примерно 5 см. Бленда несъёмная, в выдвинутом состоянии фиксируется исключительно на силе трения, так что если направить объектив вверх, она начинает потихоньку съезжать вниз.

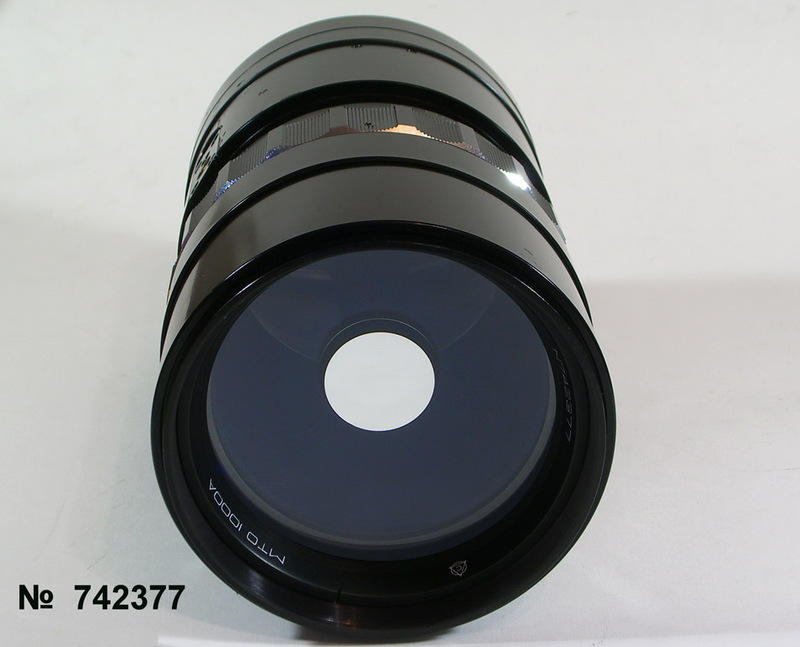

Передняя крышка скрывает за собою огромный вогнутый передний мениск (вогнутую линзу) с зеркалом, нанесённым на его среднюю часть. Мениск слегка переливается разноцветными бликами благодаря многослойному просветляющему покрытию. В глубине видно огромное главное зеркало объектива. МТО построен по схеме зеркальных телескопов, как и его младший брат МС ЗМ-5СА, и по габаритам сравним с любительскими моделями таковых. Переднюю линзу окружает резьба для светофильтров, что само по себе для этого объектива уже удивительно, а ещё большее удивление вызывает диаметр для них, равный 115 мм. Где брать подобные фильтры — неизвестно, однако в комплекте завод в своё время прилагал несколько экземпляров: ультрафиолетовый, жёлто-зелёный и оранжевый. Первый из них, скорее всего, можно было бы использовать в качестве защитного, остальные же нужны для чёрно-белой съёмки. В любом случае мне объектив достался без светофильтров.

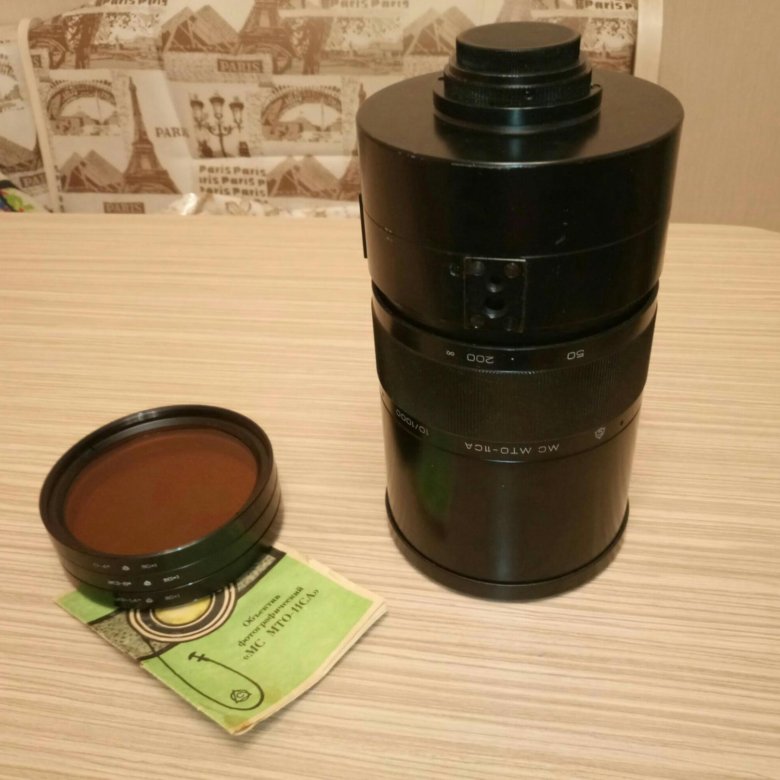

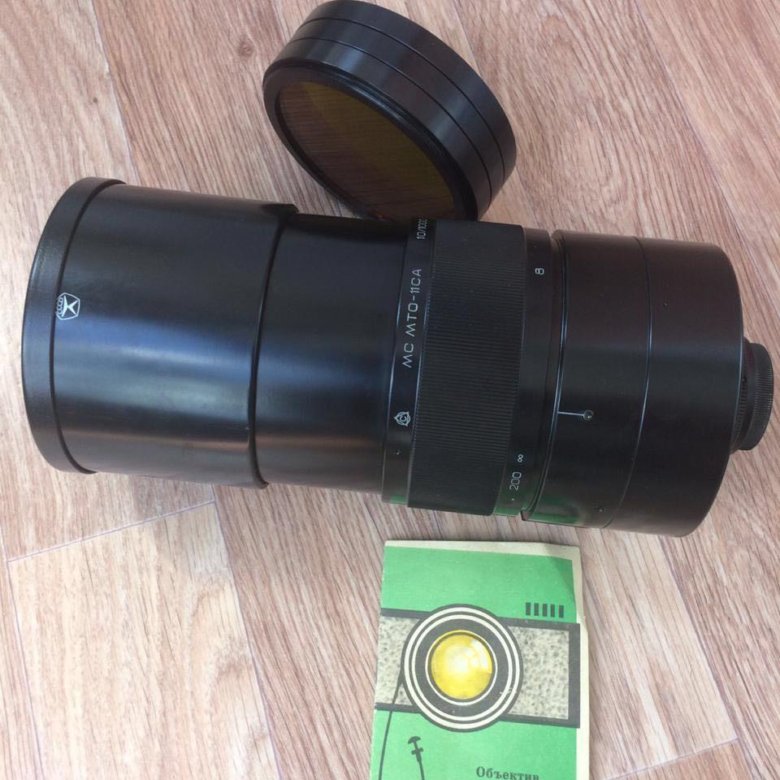

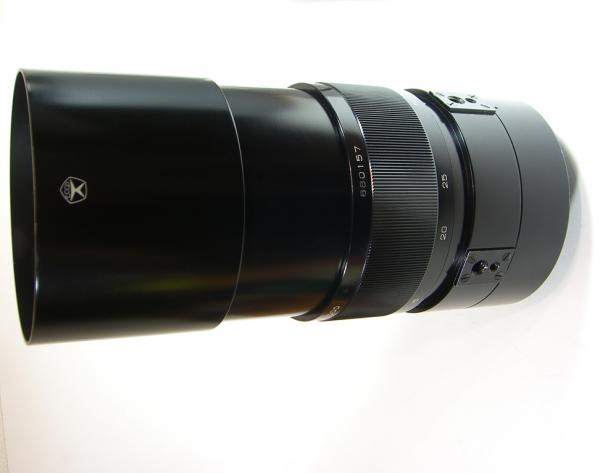

Маркировка нанесена на кольце фокусировки и гласит: «МС МТО-11СА 10/1000», далее идут серийный номер и знак завода-изготовителя.

«МС» — «Multi-coating», «многослойное покрытие» — имеется в виду многослойное просветляющее покрытие линз. Оно призвано бороться с бликами и засветкой.

«МТО» — марка объектива, «Менисковый теле-объектив». Объектив выполнен по схеме зеркальных телескопов, которую великий учёный Дмитрий Дмитриевич Максутов в своё время модернизировал, добавив вогнутые линзы — мениски и превратив зеркальный телескоп в зеркально-линзовый. Эта особенность и отображена в названии марки.

«11» — номер модели. 11-я модель — вершина эволюции объективов МТО, последний серийно выпускавшийся объектив этой марки. Другие её представители — это тоже огромные зеркально-линзовые объективы с разными фокусными расстояниями — от 350 до 1100 мм. Интересно, что нумерация моделей марки МТО очень своеобразна — у некоторых моделей номера нет вовсе, у других он хаотичен — есть ещё модели 500А и 1000А, и эти числа не совпадают с их фокусными расстояниями.
«СА» — возможно, от слова «Compact», «компактный» — модификация объектива МТО-11 с уменьшенными габаритами и массой. Страшно представить, какой огромной была базовая модель.

«10/1000» — обозначение светосилы объектива и фокусного расстояние. 10 — это очень низкое значение светосилы, но мне неизвестно о существовании зеркальных объективов с таким фокусным расстоянием и большей светосилой. Низкая светосила часто встречается у зеркальных объективов, ведь зеркала перекрывают собою часть пути для света. 1000 мм, с другой стороны, — это очень большое значение фокусного расстояния, самое большое, с каким я до сего момента сталкивался. Это в 2 раза больше, чем у предыдущего моего рекордсмена по дальнобойности, и в 20 раз больше, чем у объективов с «нормальным» фокусным расстоянием 50 мм. На фотоаппарате с кроп-фактором 1,5 эквивалентное фокусное расстояние составит 1500 мм, это уже не просто супердлиннофокусный, это уже супер-пупер-длиннофокусный объектив. Что самое интересное, среди советских объективов и это не предел.

Логотип принадлежит Лыткаринскому заводу оптического стекла. Этот завод знаменит своими телескопами, а также зеркально-линзовыми объективами, выполненными по тем же технологиям. Кроме того, завод выпускал множество обычных, линзовых объективов для фотокамер. Несколько лет назад на заводе ещё можно было купить, в том числе через фирменный интернет-магазин, некоторые модели объективов, но ныне, к сожалению, они закончились на бездонных складах завода, а новые уже не выпускаются. Увы.

Серийный номер начинается на цифру «88», что, вероятно, означает, что объектив выпущен в 1988 году и он младше меня всего на один год. Объектив выпускался с начала 80-х по конец 90-х или начало 2000-х.

На бленде объектива изображён знак качества СССР.

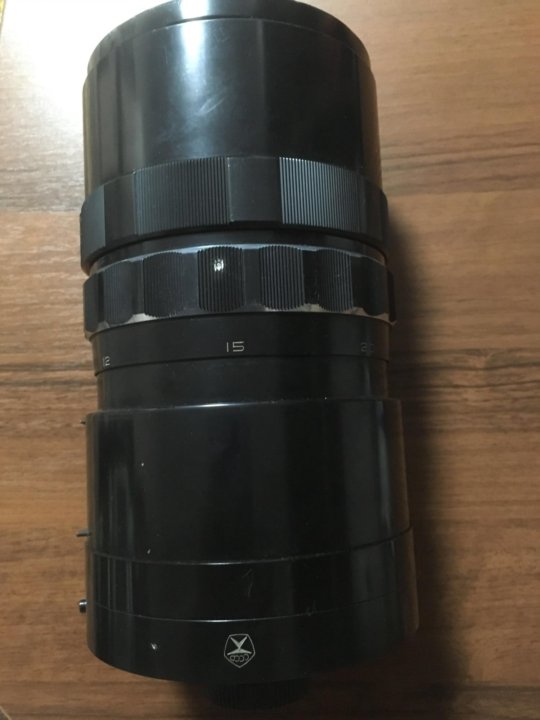

Кольцо фокусировки в целом обладает внушительными габаритами и находится посередине корпуса объектива. Из-за большого диаметра корпуса орудовать им непросто — обхватить даже половину кольца одной рукой не получается. Кольцо вращается плавно, но довольно туго, что не добавляет удобства к его использованию. При вращении вместе с кольцом фокусировки вращается и всё, что расположено за ним — передняя часть корпуса, бленда и передняя линза-мениск. Кольцо поворачивается практически на 360 градусов от минимального до максимального значения.

На ближней части кольца нанесена шкала дистанций. При фокусировке на минимальное расстояние длина объектива увеличивается совсем чуть-чуть — меньше, чем на сантиметр. Сама минимальная дистанция равна аж 8 метрам — это своего рода антирекорд. Объективу нужен простор. При этом кольцо можно провернуть немного за минимальное значение, а также немного можно провернуть и за метку бесконечности, что означает, что объектив в определённых пределах толерантен к несовпадению рабочего отрезка его и камеры.

На ближней к фотоаппарату части корпуса имеется метка для шкалы дистанций, снабжённая острым металлическим шипом — видимо, он должен служить в качестве прицела. Использовать его в таком качестве действительно достаточно удобно.

Также на корпусе устроены резьбовые гнёзда для установки объектива непосредственно на штатив. С такими габаритами и весом устанавливать на штатив саму камеру не просто неудобно, но и опасно, так что такая предусмотрительность весьма похвальна. Выполнено аж четыре гнезда — по два для ландшафтной (на нижней стороне корпуса) и портретной (на боковой стороне корпуса) ориентации снимка, диаметром 1/4 и 3/8 дюйма, так что и современные штативы можно использовать без всяких переходников. Штатив для такого тяжёлого, длиннофокусного, малосветосильного объектива — не роскошь, а зачастую необходимость.

Стоит заметить, что кольцо диафрагмы у объектива МТО-11СА отсутствует. Оно и понятно — с одной стороны, линзовая конструкция не предполагает возможности установить механизм диафрагмы, с другой — мало кому придёт в голову зажимать диафрагму ещё сильнее, чем f/10.

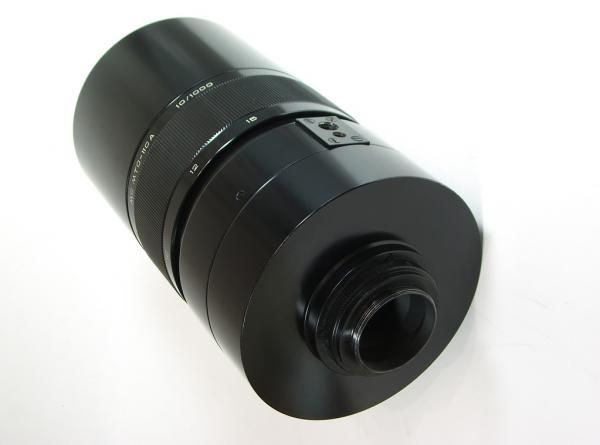

Приятной неожиданностью стало то, что на хвосте у объектива — адаптер системы «А». Я более подробно рассказывал об адаптерах системы «А» в обзоре объектива «Юпитер-37А». Если кратко, то адаптер — это съёмная деталь, удерживаемая тремя маленькими винтами, которая содержит на себе соединение с фотоаппаратом. Изначально к объективу присоединён адаптер с резьбой М42, на который можно, в принципе, установить переходник на любой байонет, не потеряв при этом фокусировку на бесконечность благодаря особенностям объектива. Но вот незадача: кольцо фокусировки вращается столь туго, что если попытаться резко повернуть его, то объектив выкрутится из переходника. Так что более удобным оказывается установить адаптер с нужным байонетом.

Несмотря на то, что объектив выпущен в 88-м году, и сейчас можно купить в магазине нужный адаптер, только искать нужно адаптер системы «T-mount».

Я обрёл таковой для байонета К, производства фирмы Samyang.

Порядок установки простой: ослабляем три винта на заводском адаптере объектива, снимаем его, затем ослабляем три винта на купленном адаптере (потребуется самая маленькая отвёртка, которую только производит промышленность), вынимаем из него деталь-сердцевину (она не пригодится), устанавливаем новый адаптер на место убранного, ориентируем его так, чтобы красная точка оказалась точно напротив метки шкалы дистанции с шипом-прицелом и как следует затягиваем винты. Теперь объектив можно установить на фотоаппарат относительно лёгким движением руки, так же, как любой родной объектив.

На адаптере нет, конечно, никаких контактов (равно как и в самом объективе нет ни капли электроники), так что камера будет работать в ручном режиме и в режиме приоритета диафрагмы и, естественно, с ручной фокусировкой.

Я переживал, что из-за очень большого диаметра МТО-11СА при установке упрётся во встроенную вспышку моего фотоаппарата, но, к счастью, этого не произошло. Даже очень длинный декоративный выступ вспышки моей камеры «Pentax К-30» (ох уж эти японские дизайнеры) с запасом уместился за задней стенкой объектива. Это значит, что, скорее всего, такой объектив можно спокойно использовать с любым фотоаппаратом.

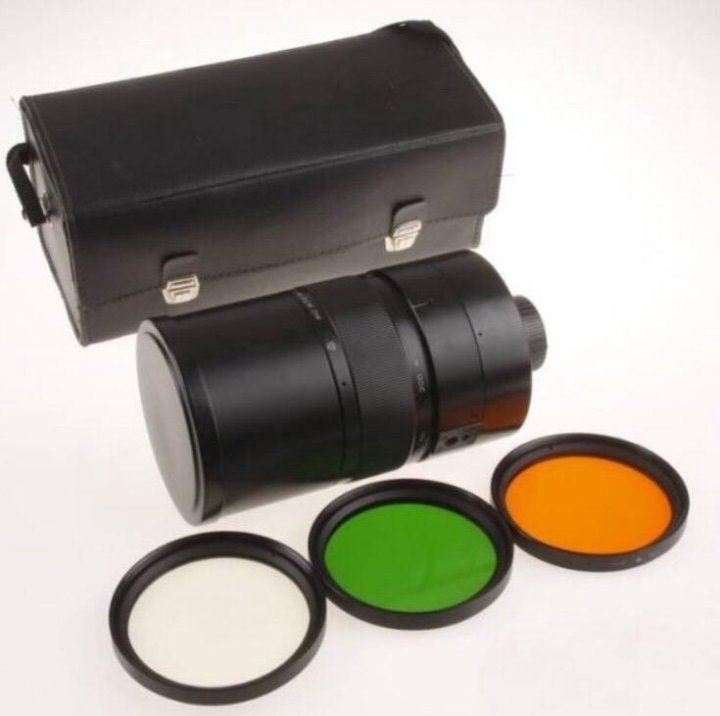

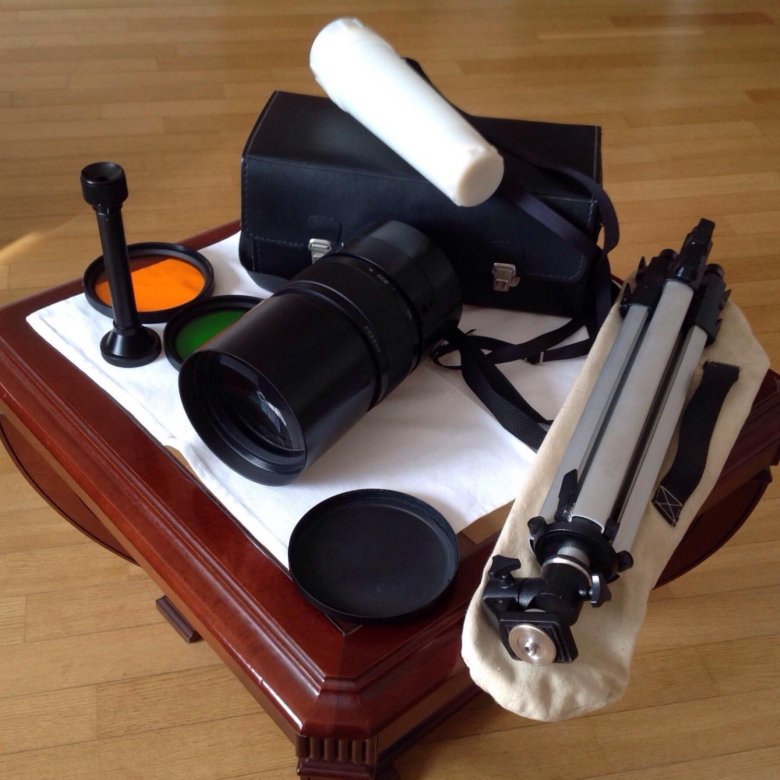

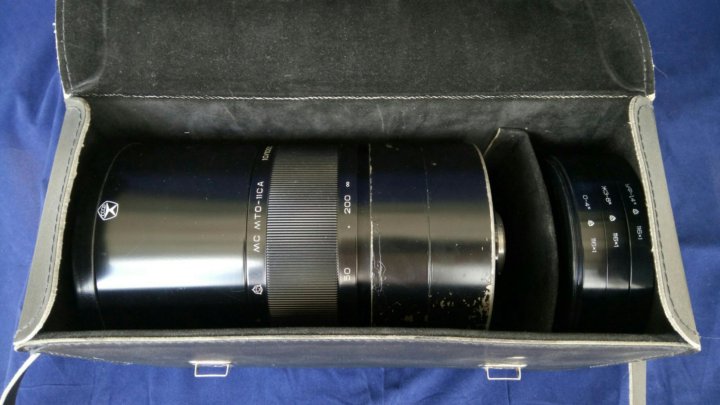

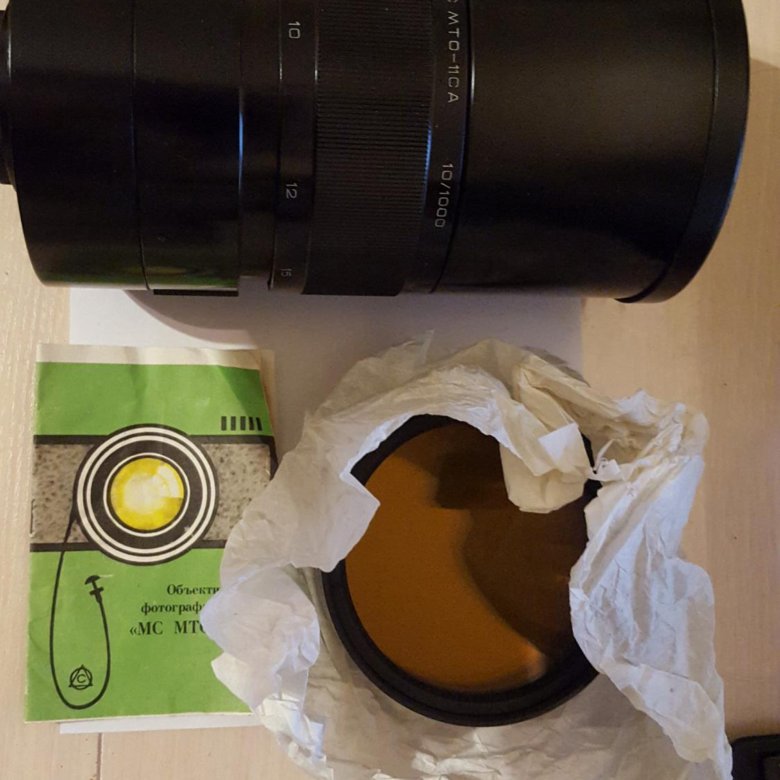

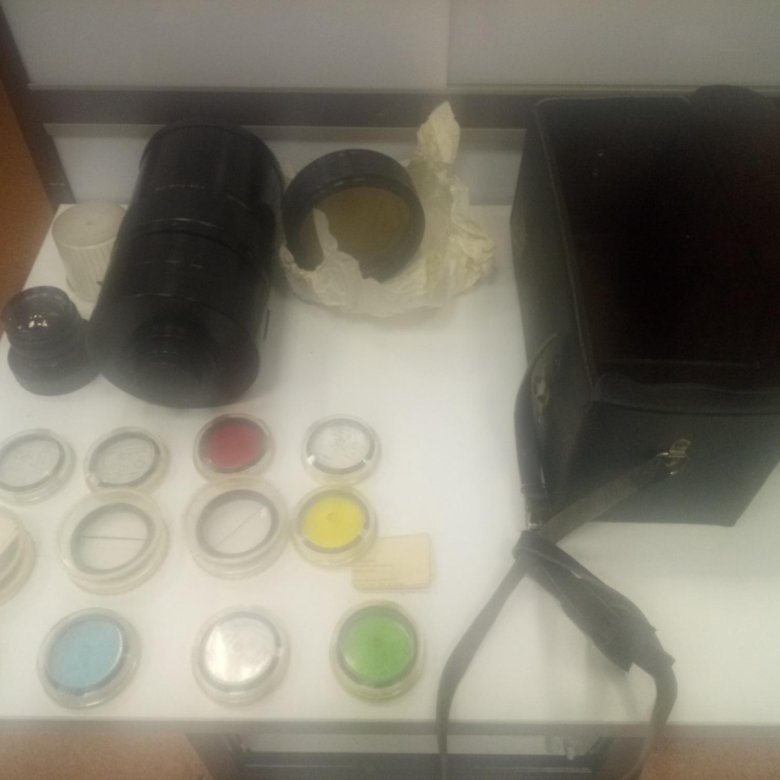

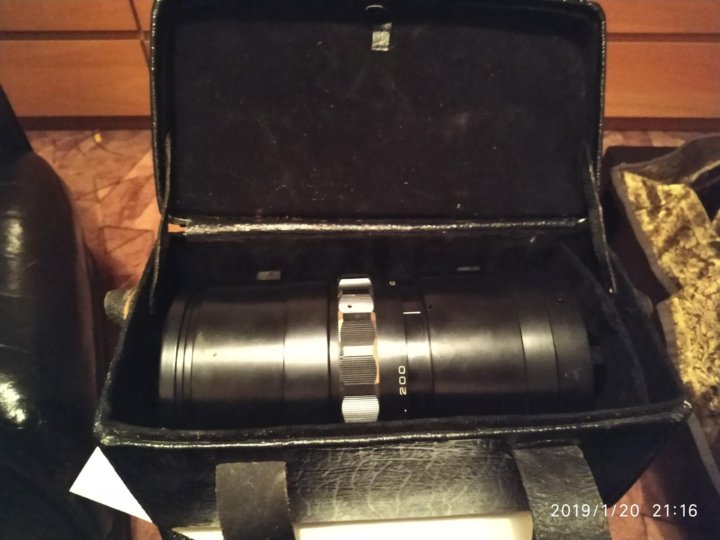

К объективу заводом прилагалась специальная сумка для переноски, три фильтра, инструкция, а также задняя резьбовая и простая металлическая передняя крышки. У меня из всего этого богатства имеется только передняя крышка. Она сидит на объективе достаточно плотно за счёт того, что изнутри её края оклеены бархатистой тканью.

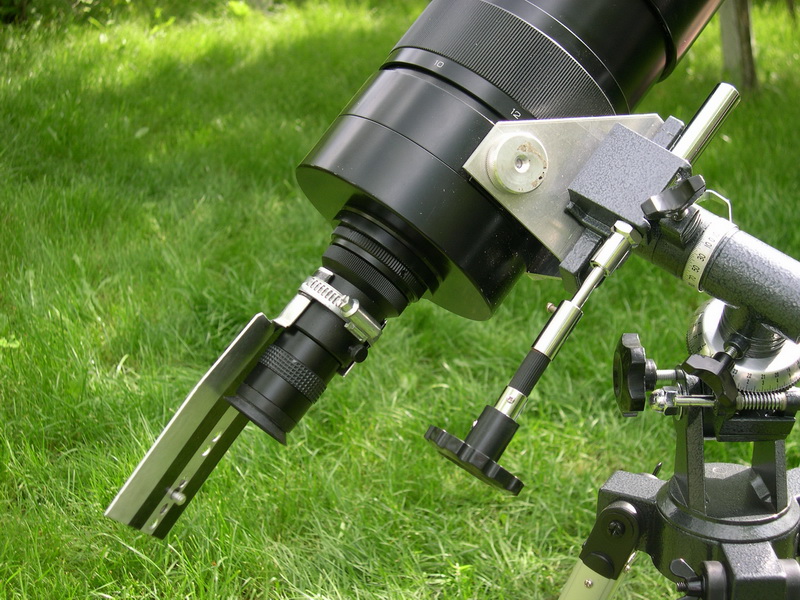

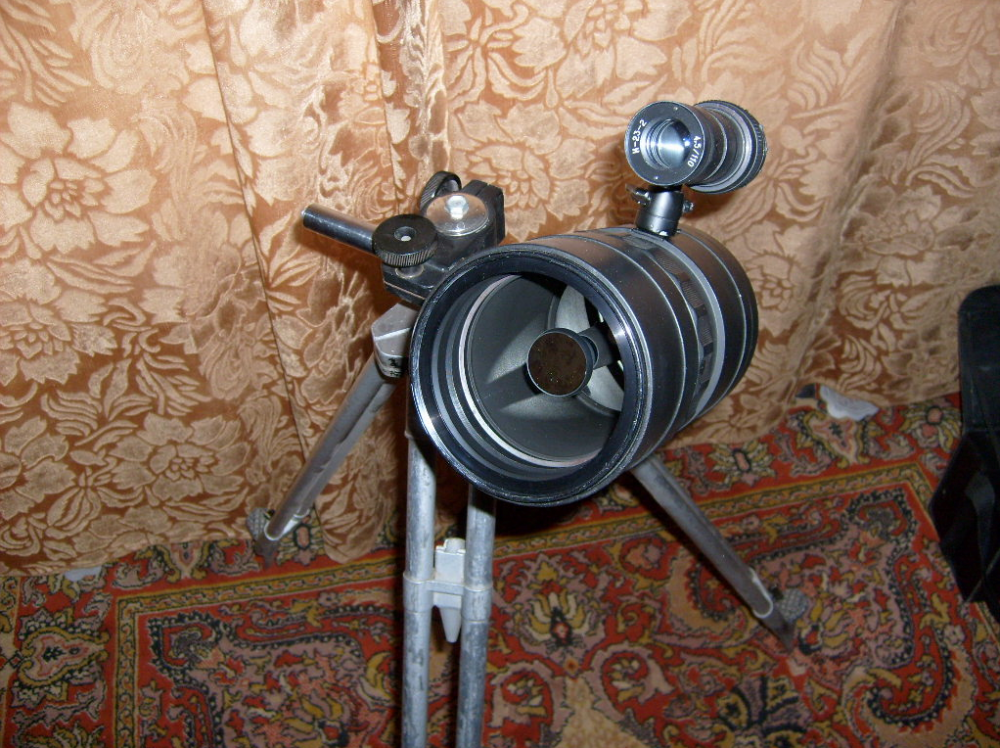

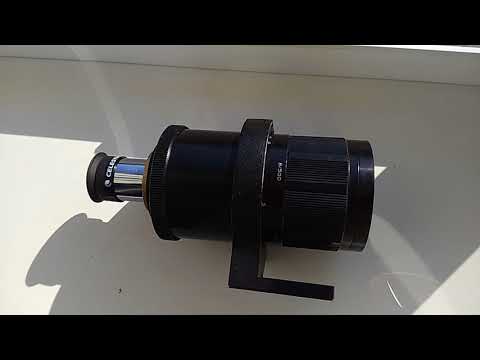

Вместо указанных отсутствующих предметов продавец приложил к моему экземпляру занятное устройство — окулярную насадку «Турист-ФЛ» производства того же завода ЛЗОС.

Это небольшое, но длинное устройство присоединяется к объективу вместо фотоаппарата. В его окуляр можно смотреть и наблюдать непосредственно мир через тот или иной объектив — поддерживаются любые с присоединительной резьбой М42. МТО-11СА с такой штукой и штативом превращается в самый настоящий, хоть и очень любительский, телескоп. Окуляр прибора снабжён кольцом фокусировки, чтобы подстроить чёткость картинки под любой глаз.

Теперь всё готово к проведению второй части полевых испытаний, к чему я с радостью и приступаю.



Этот обзор хранится на моём сайте.
