Разобрав в чём преимущества в сканировании пленки неизменно возникнет вопрос – какими сканерами можно сканировать плёнку?

Начнём с «нехороших» сканеров для этого дела, с планшетных сканеров.

В некоторых моделях планшетных сканеров опционально присутствует функция сканирования пленок. Дело выглядит так: отрезок пленки зажимается в специальную рамку, эта рамка укладывается на стекло сканера. В крышку сканера встроена лампа, которая будет просвечивать пленку. Свет, пройдя сквозь пленку, пройдет еще и стекло, и только тогда попадёт на матрицу сканера. Тут возникает та же проблема что и в сканировании отпечатка – вместе с пленкой мы сканируем стекло сканера. Можно конечно представить, что стекло идеально чистое, ни пылинки, но представить, что оно не рассеивает свет очень тяжело. В итоге — физически невозможно получить контрастное детализированное изображение. Кроме того, максимальная оптическая плотность таких сканеров не позволяет «пробивать» тёмные участки негативов и позитивов, что приводит к провалам в светах и тенях соответственно, а в крайних точках тональной кривой, где такие сканеры еще хоть что-то видят, зачастую бывают серьёзные «уезды» по цветам. Например, тени на слайдах часто приобретают ярко выраженный синий оттенок и т.д. Рамочки, в которые зажимаются пленки, редко имеют добротный конструктив и потому плохо выравнивают плёнку, из-за этого некоторые части изображения выходят из зоны резкости объектива сканера (сами понимаете, что из этого получается). Такие сканеры часто по разрешению тянут на 2700dpi, на большее их не хватает, и это не смотря на то что производитель часто заявляет 4000dpi, бряхня! )))).

Если подытожить, то такие сканеры годны для сканирования и размещения фотографий в сети Интернет и для создания превьюшек, а вот для серьёзной постобработки и последующей качественной печати они не годятся.

Продолжим опять-таки «нехорошими» — Слайд модули в фотолабах.

Обычно эта опция в «фотолабах» работает таким образом: Вы сдаете плёнку и чистый СD диск в лабораторию. Там оператор одной рукой ест бутерброд, а другой запихивает Вашу плёнку в «минилаб», «минилаб» её затягивает, сам там что-то решает, что с ней делать, распознаёт границы кадра и сканирует, автоматом вычитая оранжевую маску. На всё 2 минуты, потом оператор вставляет диск, записывает 36 прекрасных JPEGов с качеством сжатия 6 из 12, разрешением 2000х3000пикселей (6 мегапикселей) и бросает диск в конвертик с плёнкой. Всё. И Вы топаете домой, радоваться «непревзойдённому качеству». Эти, простите, идиоты заявляют, что после этого все плёнки можно выкинуть за «не надобностью». И даже если оператор контролировал процесс сам, сохранил JPEGи с качеством 12, то это может и улучшит ситуацию, но информации станет не намного больше, потому что максимальная оптическая плотность таких сканеров мало чем отличается от планшетных сканеров и разрешение в 6 мегапикселей, извините не много, да и сам формат JPEG порадует Вас своими фирменными «артефактами».

Говоря кратко, скажу, что эти сканеры годны для того, для чего годны «планшетники», не больше.

Остались два (с натяжкой три) вида сканеров, это специализированные пленочные сканеры и барабанные сканеры.

Начнём с специализированных пленочных сканеров или слайд-сканеров.

Эти сканеры разрабатываются специально для сканирования плёнки. Они имеют закрытую структуру, то есть плёнка вставляется в них уже зажатой в спец рамку. Эти рамки качественно отличаются от своих планшетных сородичей — они зачастую лучше зажимают и распрямляют плёнку, что избавляет от нерезких участков на изображении. Рамки для пленок большего и среднего форматов могут иметь специальные антиньютоновские стёкла, что позволяет, идеально выпрямить негатив и избежать появления колец Ньютона.

Также плёнки можно монтировать на «мокрую», то есть на лист оптического стекла — наклеивается негатив (позитив) на специальный гель, это позволяет избежать переотражений и преломлений света на границах стекло-воздух-плёнка.

Работают эти сканеры напрямую просвечивая негатив, отсюда и преимущества этих сканеров — отсутствие стекол, зеркал, да и закрытые корпусы этих сканеров намного меньше подвержены пыли, боковым засветкам. Такие сканеры обычно имеют высокое разрешение, современные модели «разрешают» 4000dpi, и это на самом деле так, и нет никакой интерполяции, которой грешат «планшетники». Такие сканеры имеют намного большую «пробивную» способность, реально они могут пробивать плотности до 4d, что позволяет использовать их для качественного сканирования слайдов с высокими плотностями, не говоря уже о негативах и ч/б. Как профессиональный инструмент они дают большие возможности по управлению процессом сканирования, контроля всех его параметров и позволяют получать предсказуемые результаты.

Они позволяют задавать разрядность сканирования, управлять экспозицией, фокусировкой, использовать многопроходное сканирование, чтобы минимизировать тепловые шумы матрицы.

Существуют еще так называемые — псевдобарабанные сканеры.

Эти сканеры функционально устроены как и слайд-сканеры, за исключением позиционирования пленки. Плёнка в таких аппаратах ложится не прямо, а образует дугу — в таком виде сканируется. Это «изгибание» призвано помочь в проблеме неравномерной резкости кадра. Также эти сканеры зачастую имеют немного большую разрешающую способность и максимальную оптическую плотность.

И наконец короли пленочных технологий – барабанные сканеры.

Работа барабанных сканеров базируется на использовании высокочувствительных фотоэлементов, которые позволяют регистрировать световой поток разделением его на три основные составляющие RGB-цвета. В качестве источников излучения в барабанных сканерах используются ксеноновые или галогенные лампы, излучение которых, с помощью волоконной оптики и линзового конденсора фокусируется на малом участке оригинала.

Только оригиналы, изготовленные на гибкой основе, могут закрепляться на прозрачном барабане.. Оригиналы освещаются с внутренней стороны барабана. Световой поток, пропущенный через очень маленький участок оригинала, попадает на светочувствительный приемник, который перемещается вдоль быстровращающегося барабана. Свет направляется в систему цветоделения, откуда попадает на фотоэлектронные умножители, где в свою очередь преобразуется в цифровой сигнал.

Вот такая сложная система обеспечивает наилучшие цветовые, яркостные и резкостные характеристики сканирования. Монтаж оригиналов на барабан производится по «мокрому», что усложняет процесс и делает его очень трудоёмким. Сами сканеры имеют титанические размеры и вес, потому на компьютерный стол его не поставишь. Кроме того они баснословно дороги, тяжелы в обслуживании, требуют высокопрофессиональных кадров и энергозатратны.

Но могут обеспечить наивысшее качество сканирования, не достижимое для других систем. Чего только стоят 25000dpi !!!!!!! с глубиной цвета 48 bit, без шумов с максимальной оптической плотностью 4,5d.

Теперь коротко о видах плёнки и особенностях их сканирования.

Слайдовые плёнки.

  Также могут именоваться как обращаемые или позитивные плёнки.

На таких плёнках изображение передаётся в позитивном виде, то есть так, как мы видим окружающий мир.

Преимущества этих плёнок заключается в чрезвычайно мелком зерне, что ведет к увеличению разрешающей способности, потрясающим по насыщенности цветам. Их вполне обоснованно считают эталонами цветопередачи, даже сейчас, в эпоху цифровых технологий. Высокий контраст изображения, возможности оценить качество съемки не прибегая к техническим средствам обращения. А отсутствие оранжевой маски заметно упрощает процесс сканирования.

К недостаткам позитивов можно отнести следующее: сложность в съемке (требуют от фотографа серьёзных познаний в экспонометрии), которая обусловлена очень высоким контрастом, более сложный, а соответственно и более дорогостоящий процесс проявления пленки, малый срок годности и специфические требования к хранению. Ну и наверно основной недостаток — это невозможность напечатать фотографии напрямую, с плёнки. (откровенно говоря напечатать можно, но например в Украине нельзя, нет таких услуг, правда в Москве есть одна точка, но честно говоря не знаю работает ли она сейчас, да и стоит это удовольствие космических денег).

 Для печати со слайда аналоговым способом, сперва требуется сделать контратип (что тоже дело не простое). Контратип – это негативная копия позитивного изображения, и только с контратипа можно печатать, как с обычного негатива. Жаль, но при этом Вы потеряете все преимущества слайда.

 Либо же отсканировать слайд, а потом напечатать с полученного цифрового файла, этот способ самый эффективный, потому что максимально сохранит качество и передаст качественные особенности слайда.

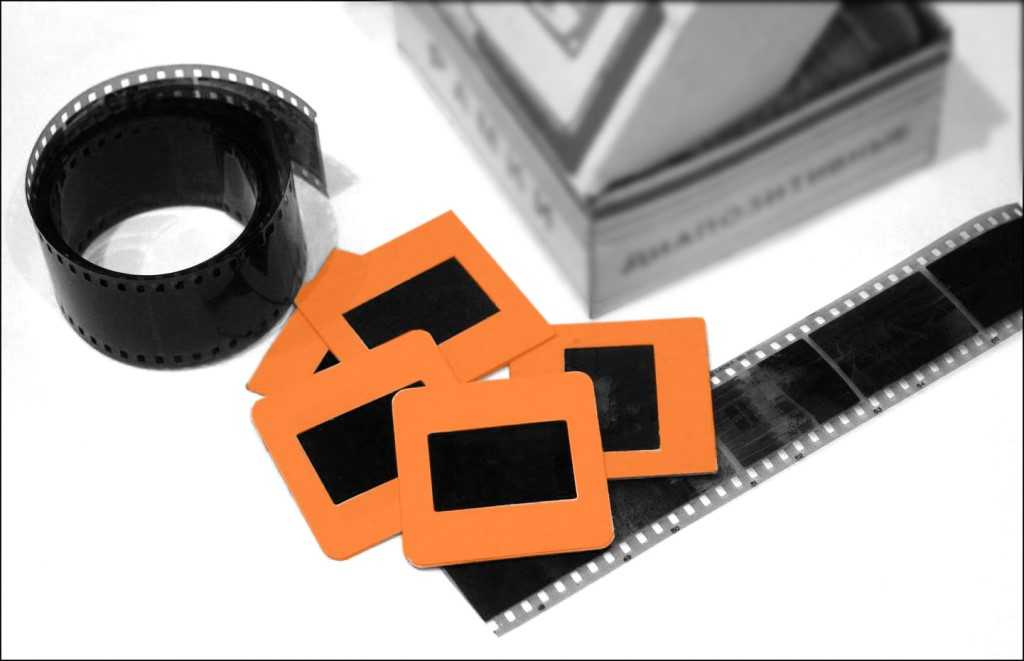

В принципе, слайды режут и зажимают  покадрово в рамочки, после чего просматривают их через проектор. В случае если проектор и экран качественный, то можно получить море удовольствия от этого процесса — это красиво и завораживает, но сложно — что многих останавливает.

Из всех видов плёнки слайды имеют самую высокую плотность в тенях, что требует от сканера высокой максимальной оптической плотности: в большинстве случаев «планшетники» и «минилабы» отпадают — они не справляются. Хорошо подходят для этих целей слайд сканеры и барабанные сканеры. А в соотношении деньги/качество только слайд сканеры. Ну, это моё личное мнение. Кроме того, если кадр того стоит, то почему бы и не барабанным отсканировать.

Негативные плёнки.

Негативные плёнки или по простому негатив — это самый распространенный тип плёнок Им пользовались все, и все знают как он выглядит)).

Преимущества негатива: возможность напрямую отпечатать фотографии, отнеся его в ближайший «минилаб». Возможность съемки в сложных условиях и простота в использовании, обусловленная высоким динамическим диапазоном. Проще говоря, на негатив могут снимать все, особо не разбираясь в экспонометрии — навёл, нажал кнопку, готово!

Недостатки негатива выплывают из его преимуществ: первый — малая контрастность, которая есть прямым следствием широкого динамического диапазона. Получаем более вялые тона, в общем глазу труднее «зацепится» за изображение. Наличие оранжевой маски, которую при печати и сканировании нужно вычитать, а удаётся не всегда и всегда по-разному, откуда возникают искажения в цветах.   Плохая цветопередача и повышенная зернистость в теневых областях снимков. При печати и сканировании пыль и царапины превращаются в белые точки и линии, когда в слайде они чёрные, а вот рассмотреть белое на чёрном значительно легче, чем рассмотреть чёрное на белом, потому повышенная «страдаемость» от пыли и царапин.

И наконец — классические, серебренные черно/белые плёнки.

Эти плёнки зачастую являются «дедушками» в фотоархивах, хотя сейчас черно-белая плёнка производится и пользуется устойчивым спросом, ибо обладает качествами, ценимыми и почитаемыми очень многими фотографами.

Преимущества черно белых пленок. Основное преимущество — эти плёнки не имеют цвета (может показаться странным такое заявление, но это правда, они волшебные и эта волшебность проистекает из их бесцветности). Такие материалы обладают просто огромным динамическим диапазоном, отдельные представители могут воспроизвести до 11 экспозиционных ступеней, это значит, что самый яркий участок сцены может быть освещён примерно в 2000 раз сильней, чем самый тёмный, и оба этих участка проработаются на снимке, не провалившись в черноту и не выгорев добела, возможность управления контрастом, зернистостью и чувствительностью в очень широких пределах. Некоторые пленки позволяют изменить чувствительность от 25 до 3600 единиц ISO, а есть и такие, что позволяют снимать с чувствительностью аж 125000 ISO! (Можно в безлунную ночь снимать летящих летучих мышей). Черно-белые пленки довольно легко сканируются, поскольку не имеют оранжевой маски и цветовой составляющей, вся коррекция сводится к тональной подстройке изображения на этапе сканирования.

Недостатков у черно-белых плёнок довольно таки мало и все они сродни недостаткам цветных негативных плёнок, хотя из-за отсутствия цветовой составляющей они малозначимы и легко преодолимы. Кроме того возможности управления контрастом очень велики, как на стадии проявки, так и на стадии печати. Самый значимый недостаток — невозможность применения технологии Digital ICE при сканировании таких плёнок, что требует ручного ретуширования, которое занимает много времени и требует хороших навыков цифровой обработки изображений.

Технологии, облегчившие жизнь.

На помощь фотографам пришли специалисты компании Applied Science Fiction, разработавшие технологию Digital ICE, которая в автоматическом режиме сканирует поверхность плёнки в инфракрасном спектре, строит карту дефектов (царапины, пыль…) и автоматически их ретуширует, избавляя от долгой кропотливой ручной работы по обработке. Вместе с Digital ICE были разработаны технологии:  Digital ROC — восстановление цвета, Digital GEM – подавление зернистости, Digital DEE и Digital SHO — автоматическая коррекция тональных характеристик изображения для «проявления» плохо проработанных на снимке деталей в областях темных и светлых тонов.

Разобравшись, что к чему, пришло время показать несколько примеров сканирования, и работы некоторых технологий.

Так выглядит первичный скан негатива после 7 лет хранения в плохих условиях, то есть в пластиковой баночке от фотоплёнки с периодическим извлечением негатива:

Кроп:

Так выглядит фотография после использования технологии Digital ICE:

Кроп:

Обращаясь к черно белым плёнкам, на которых технология Digital ICE не работает, привожу пример первичного скана:

Кроп:

Кроп:

Приведу пример кадра снятого в наши дни, на просроченную на 20 лет киноплёнку (не фотоплёнку, есть отличия), на фотокамеру ФЭД-2, в которой по несчастливой случайности оказался сломан шторный затвор, что привело к неравномерной экспозиции по полю кадра (правая часть кадра на 3 ступени переэкспонирована относительно левой). Плюс «фирменные» царапины от фильмового канала камеры. И наконец — не отфильтрованный фиксаж оставил кучу белых точек и пятен. А кадр сделан в Глубока над Влтавой, что в Чехии, и имеет историческое значение для меня, и неповторимость момента для «портретируемых».

Итак, первичный скан:

Кроп:

То что получилось после удаления пыли, пятен и царапин, с последующей корректировкой неравномерной экспозиции:

Кроп:

В итоге эта, может и художественно не выразительная, но важная фотография для людей, изображенных на снимке, висит на стене и дарит радость от приятных воспоминаний и о проведенном времени.

ЗЫ: В статье могут быть небольшие неточности, на истину не претендую и цель такую не ставлю. Буду рад ответить на все возникшие вопросы. Еще больше обрадуюсь здоровой критике.

ЗЗЫ: К слову,  если Вы живёте в Киеве, то возможно интересно будет узнать, что я оказываю услуги по оцифровке плёночных архивов))).

АНТИНЬЮТОНОВСКОЕ ПРИЖИМНОЕ СТЕКЛО ДЛЯ СКАНИРОВАНИЯ

  Тема прижимных стекол для сканирования меня особенно никогда не интересовала, поскольку сам я сканировал на планшетных сканерах «давно и неправда». Моими же рабочими лошадьми были в своё время слайдсканер Minolta DSMP — прекрасный среднеформатный сканер, который комплектовался рамками с антиньютоновскими стёклами, а в настоящее время барабанный сканер на котором я сканирую «по мокрому», а потому проблем с кольцами Ньютона не знаю. Однако мир, к счастью не заполнен только идиотами и статистами, и нашёлся добрый исследователь (когда и кто уже и не упомню, прости меня храбрец-победитель), который проверил работу моего матового стекла в среднеформатном слайдсканере Nikon 8000 в качестве прижимного.

  В краткосрочный период перед приобретением барабанного сканера, я был вынужден использовать планшетник Epson V750 для сканирования слайдов 4х5″. Разумеется я озадачился вытянуть максимальную резкость из слайдов, а для этого и было необходимо во-первых поместить плоскость кадра на уровень плоскости сканерного объектива и во-вторых добиться максимального его (слайда) выравнивания. Будучи больным на всю голову перфекционистом, я с порога отверг идею использования родной рамки для формата 4х5″ входящую в состав сканерного комплекта. С другой стороны будучи уже ознакомлен с чудесными антиньютоновскими свойствами своих матовых стекол, не мог не воспользоваться ими для достижения поставленых целей.
 Первым делом предстояло определить расстояние на которое плоскость фокусировки отстояла от сканерного стекла. Надо тут заметить, что даже у разных экземпляров одной модели сканеров это расстояние может варьироваться. Я рекомендовал бы всем облдателем планшетных сканеров сделать это раз и навсегда, чтобы спать спокойно. Разумеется для обладателей слайдсканеров такая манипуляция не имеет смысла ибо объективы их любимцев, как органы более совершенных животных обладают способностью к автофокусу.
 Итак, я решил эту задачу следующим образом. Вырезав из 2 мм стекла пластину размером около 100х250 мм, я нанёс на одну его сторону маленькие и совсем маленькие пятнышки чёрной акриловой краски, прыснув ею из аэрозольного баллона, купленного в ближайшем магазине запчастей. Чтобы пятнышки получились максимально маленькими, надо сначала брызнуть краской в воздух, расслабиться на несколько секунд, а затем провести стеклом через оставшееся облако аэрозоли. В принципе, чем дольше ждать, тем меньшие частицы краски останутся в воздухе, тогда как крупные успеют осесть на дубовый паркет Вашей гостинной. Впрочем, сильно заморачиваться с временным лагом не стоит — секунд 5-10 вполне достаточно. Конечно я не с первого раза получил идеальное «окрашивание», пришлось поэксперементировать. Далее, после того, как краска высохла я положил стеклянную пластину на сканерное стекло красочной стороной вниз таким образом, что одна короткая сторона лежала непосредственно на стекле, в то время как вторая покоилась на небольшой 3-5 мм проставке не помню из чего. Выглядело это примерно так, как на картинке:

  Такое расположение стеклянной пластины обеспечивало расположение точек краски в диапазоне расстояний от поверхности сканерного стекла до высоты проставки с постепенным его увеличением. Отсканировав полученый трамплин с максимальным разрешением, я получил картину поля резкости и без труда смог определить точку на пластине, где резкость пятнышек оказалась максимальной. Соответственно, расстояние от сканерного стекла до этой точки (точнее линии перпендиклярной направлению сканирования) и было искомым расстоянием до фокусной плоскости сканерного объектива. Хочу подчеркнуть, что расположение точного фокуса очень хорошо определяется при условии минимизации капелек. Кажется мне, что зона точного фокуса на скане моей пластины составляла 2-3 см (что соответствовало примерно 0,3 мм глубины резкости объектива), разумеется при крупных каплях нанесённой краски такая точность невозможна.
 Определив расстояние от сканерного стекла до плоскости фокуса я не долго думая изготовил рамку для опоры слайда. Рамка — это просто рамка, толщина которой соответствует расстоянию от сканерного стекла до плоскости фокуса, внешний размер равен или больше (что гораздо удобнее) габаритов слайда, я сделал его 150х120 мм, а внутренний — меньше размеров слайда на 2-4 мм по каждой стороне, т.е. что-то около 95х120 мм. Рамку я склеил из стекла подходящей толщины, благо в закромах навалом добра такого сорта. Для того, чтоб сделать такую рамку можно нарезать стеклянных полосок необходимой длинны и склеить их силиконовым клеем с помощью дополнительных кусков стекла поверху. Чтобы рамка не тёрла сканерное стекло можно подклеить на том же клее или двухстороннем скотче что-нибудь тонкое и мягкое — я использовал 0,5 мм толщины резину. Понимаю, что для большинства пользователей планшетников рамка из стекла — это что-то заатмосферное, поэтому сделать её гораздо быстрее и в 100 раз проще из картона с правильно подобраной толщиной. Наиболее короткий путь для этого — это путь в «Леонардо» или прочий магазин для рукоблудов. Там имеется огромный выбор всяческого картона, выбираете по толщине и дело в шляпе. Понимаю, что и здесь таится засада — для замера толщины надо где-то искать штангенциркуль. Но раз надо, то надо…
 Подобрав картон, надо разметить рамку с помощью линейки и карандаша, или распечатать шаблон на принтере и подклеить его к картону, а затем вырезать сначала внутреннее отверстие рамки, а затем отсечь лишнее снаружи. Картон толщиной 2-3 мм прекрасно (с небольшим усилием, но в несколько проходов) режется ножом со сменными лезвиями. Неплохо будет истратить ещё немного акриловой краски из имеющегося к этой стадии процесса аэрозольного баллона для покраски рамки — во-первых краска загрунтует поверхность и она не будет «пылить» и во-вторых глазу будет любо. Замечу, что из картона возможно изготовить рамку сразу на всю рабочую площадь сканера и вырезать в ней несколько дырок под несколько слайдов или дырки разного формата, тут для развёртывания творческой мысли нет предела. Наверное можно рамку не вырезать вовсе, а составлять из свободно перемещающихся полосок картона, но это не комильфо, на мой вкус.
 Итак, моя рамка была готова но я стал опасаться, что прижатие такого большого листа матовым стеклом лишь по периметру не приведёт к должному результату — появятся какие-нибудь неконтролируемые провисы и прочие безобразия. Пришлось немного похимичить и сделать некое подобие приспособления для оптического контроля плоскостности залегания плёнки при прижиме. И мои наблюдения развеяли напрасные опасения — лист прекрасно расправлялся в идеальную плоскость. Правда есть некоторые нюансы отмеченые на иллюстрации:

 Любой слайд или негатив, полученый из проявки и находящийся на правильном хранении имеет небольшой изгиб всей плоскости в одну сторону. Все мои слайды были выгнуты в сторону от эмульсии к подложке (выпуклость на подложечной стороне). Видал я и среднеформатные кадры выгнутые в другую сторону, но не суть… Кроме этого глобального закругления есть почти всегда на краях плёнки локальные малорадиусные закругления обозначеные толстыми стрелками на рисунке , которые возможно вызваны более быстрым высыханием краёв плёнки по сравнению с серединой, после проявки. Если положить кадр на рамку выпуклой стороной вверх и придавить сверху матовой поверхностью стекла, то кадр распрямляется идеально, при этом надо обеспечить достаточный прижим, чтобы распрямились и краевые закругления, которые более жёсткие, чем глобальное. Мне кажется, что распрямление этих краевых закруглений при давлении сверху способствует центробежному натяжению всего кадра и таким образом является дополнительной страховкой от провисания центра. Это последне рассуждение высосано из пальца, но я так чувствую во-первых и не собираюсь углубляться по такому ничтожному поводу в сопромат во-вторых. Сложно количественно оценить степень необходимого прижима, тем более, что это напрямую зависит от толщины подложки, площади кадра и его общего состояния, но лишняя подгрузка крышки сканера, которая давит на прижимое стекло не помешает.
  Я не сканировал кадры более 4х5 дюймов, но могу предположить, что для больших форматов (5х7″, 8х10″) могут случиться-таки проблемы с провисом участков кадра и описаная технология работать не будет. В качестве совершенно безвозмездного и возможно столь же бессмысленного подарка предлагаю рассмотреть идею рамки имеющей отверстие с тонкими внутренними рёбрами жесткости наподобии оконной рамы, которые будут удерживать большую поверхность от провисания. При этом придётся кроме основного сканирования сделать дополнительное сканирование областей закрытых этими ребрами, несколько сдвинув плёнку на рамке, а впоследствии в фотошопе аккуратно клонировать их в основной скан. На мой взгляд это будет незатруднительный, но верный процесс.

 Описаная технология действует разумеется и со штатными рамками планшетных сканеров. В случае их использования точность расположения установочной плоскости рамки остаётся на совести производителей. Матовое антиньютоновское стекло укладывается на плёнку уложенную в рамку, штатные прижимы не используются. Опять же, если веса стекла не хватает для качественного прижима плёнки, привлекайте в помощь сканерную крышку.
 Принцип технологии прижима актуален разумеется не только для планшетных сканеров, но и для слайдсканеров. Но поскольку внутрь таких серьёзных агрегатов не подлезешь со стопкой книг или блином от штанги, владельцы этих девайсов выкручиваются, как могут, в основном модифицируя родные бесстекольные рамки под размещение стекла и некоторой системы прижима. Я никогда не держал в руках таких рамок и поделиться опытом хоть и хотел бы, но не cмогу. Однако, как руководство к действию, готов продемонстрировать вот такую фотографию, размещённую владельцем Nikon 8000 и моего стекла на одном фотографическом форуме:

 Исполнение эстетически возможно и не безупречное, но принцип вполне подходящий. Почему бы не воспринять это как руководство к действию? Куда-то затерялась фотография, на которой стекло притягивается к подобной рамке канцелярскими резинками в несколько оборотов с обоих краёв стекла. Как писал владелец конструкция работала справно. Кстати, я был бы признателен пользователям моих стёкол за присланые фотографии своих решений, чтобы разместить их здесь, облегчив путь начинающим.

  Для осуществления заказа прижимного стекла и подсчёта точной стоимости удобно воспользоваться формой для заказа:

или связаться со мной по электронной почте (просьба в теме указать – «Антиньютон»), а также по телефону +7-916-146-63-92.

    Дмитрий Курбатов,
    август 2018

©2009 Дмитрий Курбатов All Rights Reserved

Сканирующая пленка с рамками

17 окт. 2020 г.

Хашем МакАдам

Естественная рамка

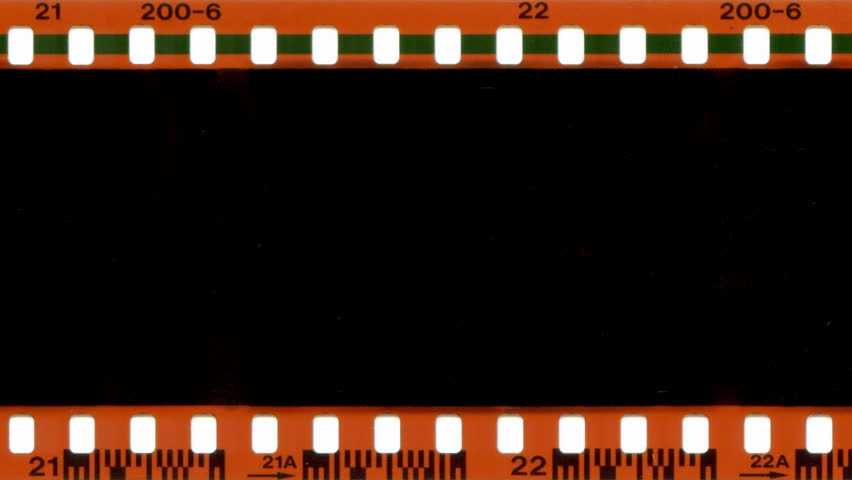

Включение рамки в отсканированное изображение пленки может гарантировать, что вы показываете весь кадр, захваченный камерой, без какой-либо обрезки, вызванной процессом сканирования. Это напоминает мне удовольствие от первых нескольких отпечатков в фотолаборатории, когда я мог спроецировать на бумагу всю область изображения, включая некоторые края негатива, которые часто имели шероховатые края.

Этот вид может не подойти всем или хорошо работать для каждого кадра. Тем не менее, для одних фреймов он может работать лучше, чем для других, и многое зависит от личных предпочтений.

Закройте край

Есть два разных способа сканирования пленки с краем. Либо получить только тонкую пустую рамку вокруг фактической области изображения, либо получить полную границу пленки, включая информацию о пленке и звездочки (в случае 35 мм). Ниже вы можете увидеть эту разницу на идентичной 35-мм рамке, отсканированной в обе стороны с помощью Essential Film Holder 9.0003 Тонкая рамка, отсканированная на Kodak Vision 250DПолная рамка и звездочки, отсканированные на той же рамке Kodak Vision 250D

Что вы предпочитаете? Будет ли это отличаться для 35-мм и 120-мм пленки? Не стесняйтесь оставлять свои мысли в комментариях внизу. Лично я предпочитаю тонкую рамку, особенно в случае 35 мм. На мой взгляд, звездочки могут немного отвлекать, но я думаю, что они могут хорошо работать для некоторых снимков. Когда дело доходит до пленки 120, я бы все же склонялся только к тонкой черной окантовке (или без нее). Однако я считаю, что включение полного края пленки и информации на пленке 120 меньше отвлекает, чем на пленке 35 мм, что делает ее удобной в большем количестве ситуаций.

. Функционально информация о границах может служить напоминанием об использованной пленке и потенциально полезной информацией для других, просматривающих скан. Кроме того, в случае моего Pentax 645N (который впечатывает данные экспозиции, как показано выше) это также может быть непосредственной ссылкой на информацию об экспозиции и используемое фокусное расстояние (однако в случае адаптированных объективов, таких как изображение выше, фокусное длина и апертура не читаются и не впечатываются)

Способы достижения этого

Прежде чем полностью перейти на цифровую зеркальную фотокамеру для оцифровки/сканирования пленки, я сначала экспериментировал с методами сканирования полных границ с помощью планшетного сканера Epson. Сейчас я продал этот сканер, но методы, которые я пробовал, ограничивались размещением пленки непосредственно на стекле сканера. Однако это не идеально, даже если вы приклеите пленку клейкой лентой, чтобы предотвратить отсутствие плоскостности, которое может возникнуть при сканировании пленки без держателя. Причина в том, что планшетные сканеры, такие как этот, фокусируются на несколько миллиметров выше стекла, и результаты будут не в фокусе. Таким образом, я отказался от этого метода почти сразу. По сути, вам нужно будет поместить дополнительный кусок стекла, в идеале, в специальный держатель, а затем приклеить его к нему. В качестве альтернативы вы можете использовать что-то вроде Blu-Tack, чтобы «парить» пленку на несколько миллиметров над стеклом сканера, но тогда вы снова столкнетесь с проблемой выравнивания и отсутствия плоскостности.

Отличное руководство по использованию планшета и стекла с антиньютоновским кольцом для сканирования пленки с границами доступно здесь на Youtube. Я уверен, что есть много других. Но имейте в виду, что этот метод может быть довольно медленным и сложным, и в идеале вы не хотели бы сканировать каждый кадр каждого рулона таким образом.

Следующим, что я попробовал, был держатель негативов от моего черно-белого увеличителя LPL. (на фото ниже), который идеально подходит только для оцифровки с помощью камеры, а не планшетного сканера.

Это работало хорошо, однако иногда приводило к появлению колец Ньютона. Кроме того, он был склонен к притягиванию пыли (из-за 2 кусков стекла, что означает 4 поверхности для притяжения частиц, а также из-за самой пленки). Что-то подобное, однако, может быть идеальным для случайного сканирования, и это здорово, если у вас уже есть увеличитель с подобным держателем.

С тех пор, как я получил и рассмотрел Essential Film Holder, я теперь использую его для получения относительно быстрых результатов при сканировании пленки с границами. Это может быть либо более тонкая рамка, либо полный кадр, как показано выше. EFH удерживает негативы таким образом, что захватывает часть границы/края кадра со стандартными масками. Также есть возможность купить маски «полные рамки» или «звездочки» для пленки 120 или 35 мм. Они немного медленнее в использовании, чем стандартные маски, и не так ровно удерживают пленку. С положительной стороны, однако, нет дополнительной пластиковой или стеклянной поверхности на пленке, которая могла бы запылить или снизить качество. Мне нравятся оба варианта, в зависимости от результатов, которых я пытаюсь достичь.

Еще одним большим преимуществом использования Essential Film Holder является то, что я могу просматривать целые неразрезанные рулоны без необходимости многократно загружать полоски пленки или что-либо настраивать при оцифровке кадров.

Я снял видео о том, как я использую EFH для сканирования пленки с рамками, на канале Youtube, если вам нужна дополнительная информация об этом!

Я надеюсь, что эта статья была чем-то полезна, если вы искали способы сканирования пленки с рамками!

Если хотите, вы можете поддержать мои усилия, перейдя по ссылкам ниже. Спасибо!

Мой канал Youtube Pushing Film

Я использую Negative Lab Pro для преобразования негативов. Получите бесплатную пробную версию здесь

The Essential Film Holder

Моя личная страница в Instagram

Метки: Пленочная фотография, держатель пленки, сканирующая пленка, рамки для пленки
