Матрицы для камер видеонаблюдения. На что обращать внимание? / Habr

Качество изображения видеокамеры во многом зависит от используемого в ней светочувствительного сенсора (матрицы). Ведь поставь хоть лучший процессор для оцифровки видео – если на матрице получено плохое изображение, хорошим оно уже не станет. Попытаюсь популярно объяснить, на что следует обращать внимание в характеристиках сенсора камеры видеонаблюдения, чтобы потом не было мучительно больно при взгляде на изображение…

Тип матрицы

В интернете вы наверняка найдете информацию о том, что в камерах видеонаблюдения применяются CCD (ПЗС, прибор с зарядовой связью) и CMOS (КМОП, комплементарная структура металл-оксид-полупроводник) светочувствительные матрицы. Забудьте! Давно остался только CMOS, только хардкор.

CCD матрицы, при всех их достоинствах (лучшая светочувствительность и цветопередача, меньший уровень шумов) – уже практически не используются в видеонаблюдении. Потому что сам принцип их действия CCD матриц – последовательное считывание заряда по ячейкам – слишком медленный, чтобы удовлетворить запросы быстрых современных видеокамер высокого разрешения. Ну и самое главное CCD дороже в производстве, а в условиях современной высококонкурентной среды на счету каждая копейка прибыли. Вот почему все ключевые производители сосредоточились на выпуске именно CMOS матриц.

Осталось производителей, между прочим, не так и много. Крупнейшими, по состоянию на начало 2017 года, являются компании: ON Semiconductor Corporation (в свое время поглотившая известную профильную компанию Aptina), Omnivision Technologies Inc., Samsung Electronics и Sony Corporation. Кроме того, матрицы для собственных нужд производит, например, компания Canon, Hikvision.

Конкуренцию старым брендам пытаются создать молодые, полные энтузиазма и денег китайские чипмейкеры «второго эшелона», вроде компании SOI (Silicon Optronics, Inc.) и др. Трудно сказать, выживет ли молодая поросль, когда на рынке CMOS сенсоров наступит насыщение и станет слишком тесно. Но в любом случае в этом сегменте не исключено появление новых игроков и обострение борьбы, ведь наладить производство CMOS сенсоров не слишком и сложная по современным меркам задача.

Крупные мировые бренды типа Hikvision или Dahua обычно предпочитают работать с производителями матриц первого эшелона или собственными. Локальные же ведут себя по разному. Например, Tecsar даже в недорогих камерах использует матрицы с хорошей репутацией от ON Semiconductor, Omnivision и Sony. В в ассортименте других “народных” марок, например Berger, широко представлены сенсоры SOI и т.д.


Как делаются матрицы цифровых камер

Лидерские качества CMOS

CMOS технология предусматривает размещение электронных компонентов (конденсаторов, транзисторов) непосредственно в каждом пикселе светочувствительной матрицы.

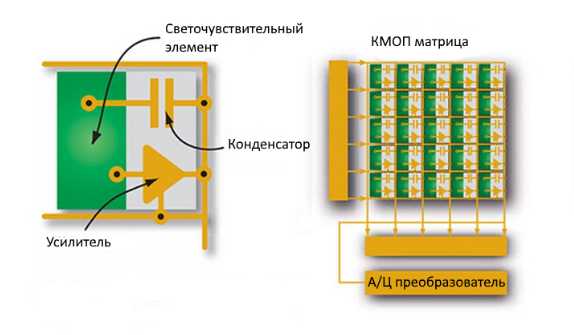

Структура пикселя и CMOS матрицы

Это уменьшает полезную площадь светочувствительного элемента и снижает чувствительность, плюс активные элементы повышают уровень собственных шумов матрицы. Зато технология позволяет осуществлять преобразование заряда светочувствительного элемента в электрический сигнал прямо в матрице и гораздо быстрее сформировать цифровой сигнал изображения, что критично для видеокамер. Именно поэтому CMOS лучше подходят для камер видеонаблюдения, где требуется быстрая смена кадров.


Принцип работы CCD и CMOS матриц

Плюс возможность произвольного считывания ячеек CMOS матрицы дает возможность буквально «на лету» изменять качество и битрейт получаемого видео, что невозможно для CCD. А энергопотребление CMOS-решений ниже, что тоже немаловажно для компактных камер наблюдения.

Да будет цвет

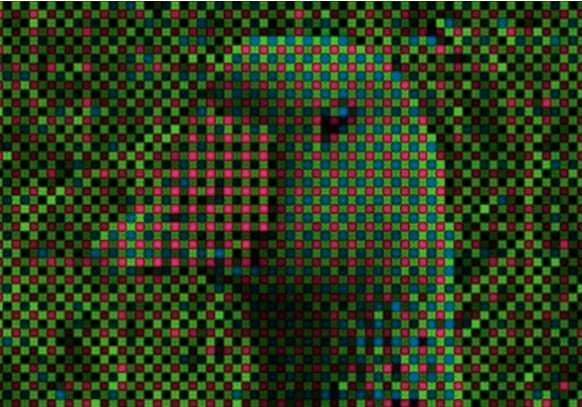

Для получения цветного изображения матрица разлагает световой поток на составляющие цвета: красный, зеленый и синий. Для этого используются соответствующие светофильтры. Разные производители варьируют размещение и количество светочувствительных элементов разного цвета, но суть от этого не меняется.

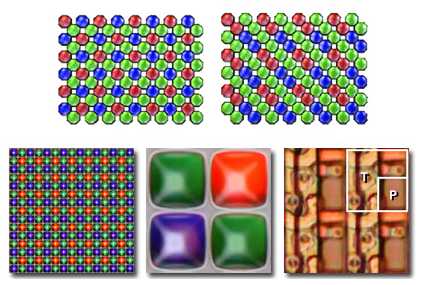

Принцип формирования изображения на светочувствительной матрице:

Р – светочувствительный элемент
Т — электронные компоненты

Как устроен и работает КМОП сенсор камеры можно также посмотреть на этом видео от Canon:

CMOS матрицы всех производителей базируются на вышеописанных общих принципах, отличаясь лишь в деталях реализации на кремнии. Например, в погоне за дешевизной и сверхприбылью, чипмейкеры стараются выпускать матрицы как можно меньшего размера. Расплата за это неизбежна…

Почему большой – это хорошо

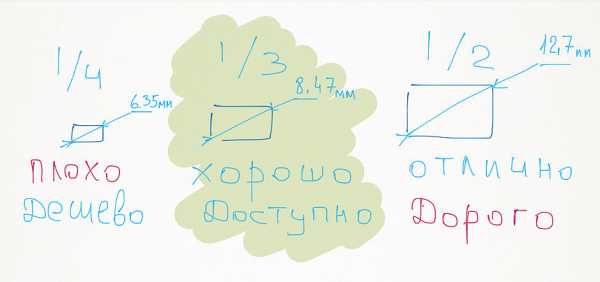

Типоразмер (или другими словами формат) матрицы обычно измеряют по диагонали в дюймах и указывают в виде дроби, например 1/4″, 1/3″, 2/3″, 1/2 дюйма и др.

Первое правило выбора лучшей матрицы довольно простое: при одинаковом количестве пикселей (разрешении), чем больше физические размеры сенсора – тем лучше. У большей матрицы крупнее пиксели, а значит, она улавливает больше света. Пиксели большей матрицы расположены менее тесно, а значит меньше влияние взаимных помех и ниже уровень паразитных шумов, что напрямую влияет на качество получаемого изображения. Наконец, более крупная матрица позволяет получить большие углы обзора при использовании объектива с одним и тем же фокусным расстоянием!

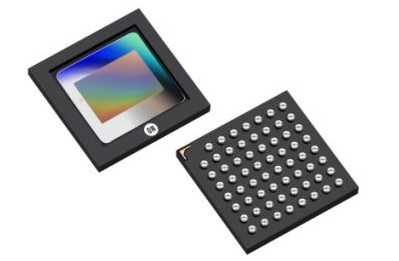

Светочувствительная матрица производства ON Semicondactor для камер видеонаблюдения

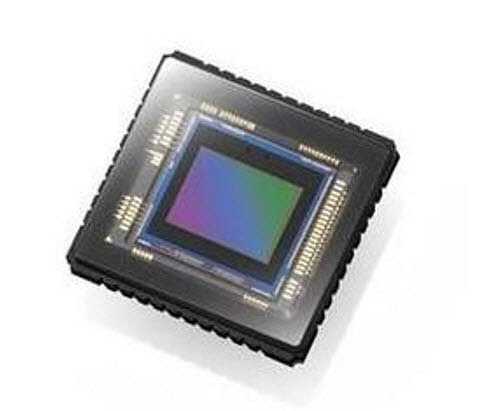

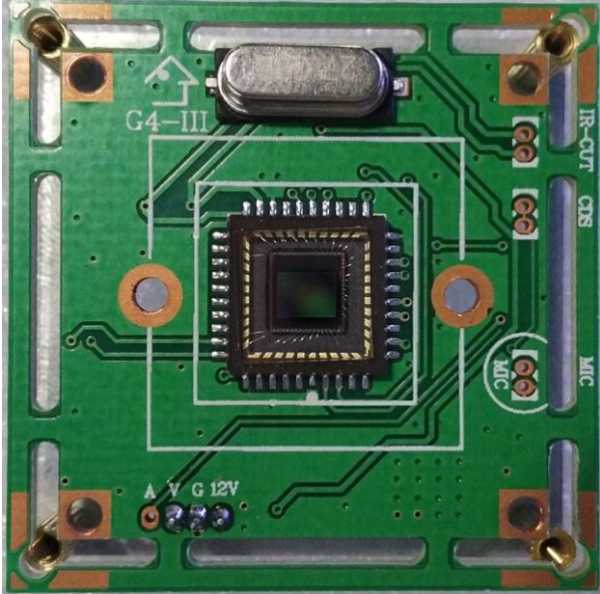

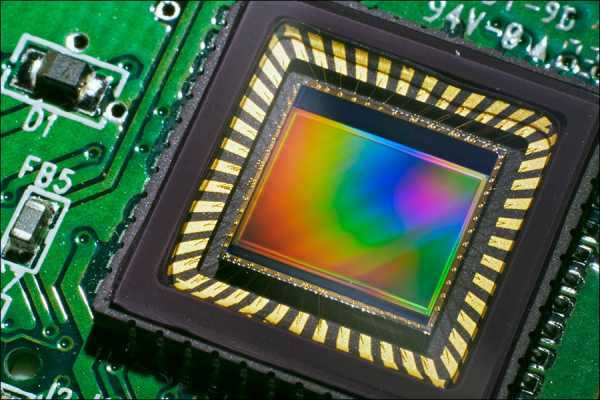

Светочувствительная матрица, установленная на плате видеокамеры

Увы, большеформатные матрицы в массовых камерах видеонаблюдения сейчас практически не используются в силу дороговизны и самих матриц, и объективов для них, которые должны иметь более крупные линзы и, соответственно, габариты и стоимость. На сегодня в камеры устанавливают в основном матрицы типоразмера 1/2″ – 1/4″ (это самые крошечные). Выбирая камеру, нужно четко понимать, что покупая ультрадешевую модель с 1/4″ матрицей производства SOI и крохотным объективом с пластиковыми линзами сомнительной прозрачности, вы не сможете создать систему видеоконтроля приемлемого качества, на которой можно было бы хорошо различать небольшие детали отснятых событий, особенно при съемке в условиях слабой освещенности.

Выбирая же камеру с матрицей Sony типоразмера 1/2.8″ вы априори получите гораздо лучший результат по качеству видео, камеру с такой матрицей уже вполне можно использовать в профессиональной системе видеонаблюдения. И чувствительность у такой камеры будет заведомо выше, что позволит лучше снимать в условиях слабой освещенности: в плохую погоду, в сумерках, в полутемном помещении и т.п. С увеличением разрешения при том же размере матрицы светочувствительность падает, и это тоже нужно учитывать при выборе. Для камеры, установленной в темной подворотне у черного хода, имеет смысл выбрать матрицу с меньшим разрешением и более высокой чувствительностью, чем камеру ультравысокого разрешения с низкой чувствительностью матрицы на которой из-за шумов ничего нельзя будет толком различить.

Светочувствительность

Светочувствительность матрицы определяет возможность ее работы в условиях слабого окружающего освещения. С точки зрения физики это выглядит совсем банально: чем меньше световой энергии достаточно для получения изображения матрицей, тем выше ее светочувствительность. Но! Будем откровенны, гнаться за высокой чувствительностью уже особо не стоит. Дело в том, что современные камеры видеонаблюдения благополучно переходят в режимы «день/ночь», при снижении освещенности переводя матрицу в режим черно-белого изображения с более высокой чувствительностью. Плюс автоматическое включение инфракрасной подсветки дает камерам возможность отлично снимать даже в полной темноте. Например, в закрытом помещении без окон и с выключенным светом, когда об уровне какой-то внешней освещенности даже речи нет. Светочувствительность остается критичной для камер лишенных ИК подсветки, но использовать такие в современном видеонаблюдении – почти моветон. Хотя корпусные модели без подсветки все еще продаются, конечно.


Сравнение матриц разных производителей

Вообще правило таково: чем выше освещенность, тем лучше снимет матрица и, соответственно, камера. Поэтому не рекомендуется ставить камеры по полутемным закоулкам, даже если у них хорошая чувствительность. Имейте в виду, что в спецификации матриц камер обычно указывается минимальный уровень освещенности, когда можно зафиксировать хоть какое-то изображение. Но никто не обещает, что это изображение будет хотя бы приемлемого качества! Оно будет отвратительным в 100% случаев, на нем с трудом можно будет что-либо разобрать. Для достижения хотя бы удовлетворительного результата рекомендуется снимать как минимум при освещенности хотя бы в 10-20 раз большей, чем минимально допустимая для матрицы.

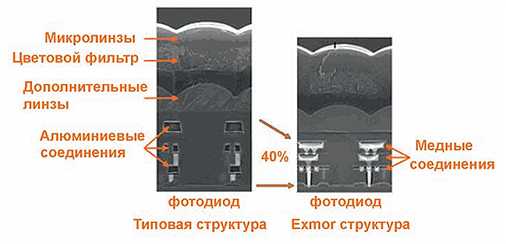

Производители придумали ряд технических решений, чтобы улучшить чувствительность CMOS матриц и снизить потери света в процессе фиксации изображения. Для этого в основном используется один принцип: вынести светочувствительный элемент как можно ближе к микролинзе матрицы, собирающей свет. Сначала компания Sony предложила свою технологию Exmor, сократившую путь прохождения света в матрице:

Затем прогрессивные производители дружно перешли на использование матриц с обратной засветкой, позволяющей не только сократить путь света сквозь матрицу, но и сделать полезную площадь светочувствительного слоя больше, разместив его над другими электронными элементами в ячейке:

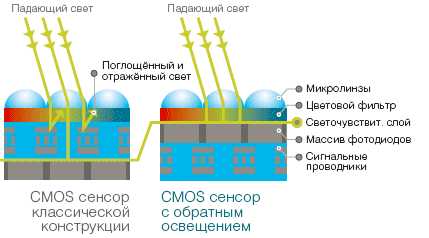

Технология обратной засветке дает камере максимальную чувствительность. Отсюда вывод – «при прочих равных условиях» лучше приобрести камеру использующую матрицу с обратной засветкой, чем без таковой.

Для улучшения изображения в условиях слабого освещения для слабочувствительных дешевых матриц производители камер могут использовать различные ухищрения. Например, режим «медленного затвора», а говоря проще – режим большой выдержки. Однако «размазывание» контуров движущихся объектов уже на этапе фиксации изображения матрицей в таком режиме не позволяет говорить о мало-мальски качественной видеосъемке, поэтому такой подход совершенно неприемлем в охранном видеонаблюдении, где важны детали.

Определенным прорывом в качестве изображения стало появление технологии Starlight, впервые появившейся в камерах Bosch в 2012 году. Эта технология, благодаря комбинации огромной светочувствительности матрицы (порядка 0,0001 — 0,001 люкс) и очень эффективной технологии шумоподавления позволила получать очень качественное цветное изображение с видеокамер в условиях слабой освещенности и даже в ночное время.

Тогда как традиционный способ преодоления слабой освещенности – использование ИК подсветки – дает возможность получить четкое изображение лишь в монохромном режиме (оттенках серого), камеры с технологией Starlight позволяют получить цветную картинку, обладающую гораздо большей информативностью. В частности, при слабой освещенности система видеонаблюдения с технологией Starlight легко сможет различать цвета автомобилей, одежды и др. важные признаки.

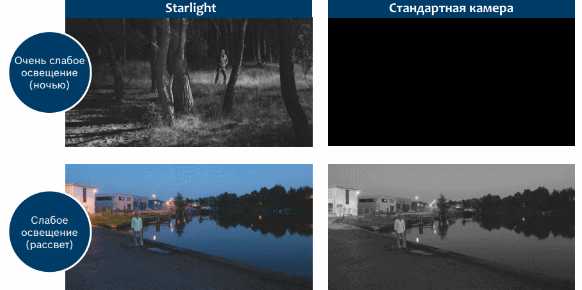

Вот демонстрация технологии Starlight в действии:

Итоги

При выборе камеры видеонаблюдения обязательно обращайте внимание на характеристики матрицы, а не только ее разрешение. Ведь от этого в значительной степени будет зависеть качество изображения, а следовательно и полезность камеры. В первую очередь следует обращать внимание на надежный бренд, типоразмер и разрешение матрицы, светочувствительность принципиальна лишь для камер лишенных ИК-подсветки.

Очень рекомендую брать камеру с матрицей, по которой можно найти вменяемый даташит с подробной информацией, а не покупать кота в мешке. Например, вы легко найдете спецификации на матрицы производства ON Semiconductor, Omnivision или Sony. А вот мало-мальски подробных характеристик матриц SOI не сыскать днем с фонарем. Возникает подозрение, что производителю есть что скрывать…

А общий итог такой: CMOS матрицы безоговорочно победили в устройствах видеонаблюдения и в ближайшем будущем не собираются сдаваться какой-либо конкурирующей технологии.

habr.com

Что такое размер матрицы фотоаппарата, видеокамеры? Как определить размер матрицы?

Продавцы и производители фотоаппаратов стараются обращать внимание покупателей на количество мегапикселей и умалчивать о таком важном параметре, как физический размер матрицы. Конечно, это нечестно, однако маркетинг никто не отменял, и он успешно диктует свои условия, поэтому производители и продавцы просто вынуждены давать пользователям то, чего они хотят.

Почему так важен размер матрицы?

Количество мегапикселей вообще не влияет на качество. Оно только определяет, насколько большим будет изображение. Картинка может быть просто огромной, но плохой. А чтобы она была хорошего качества, необходим большой размер матрицы. Эта информация не нова, но про нее намеренно забывают даже в магазинах.

Между тем хороший размер матрицы фотоаппарата (не максимальный, а просто хороший) важнее разрешения, ведь именно от него зависит качество картинки и то, насколько много света попадет на сам сенсор. Разрешение играет роль только тогда, когда планируется печать фотографий на большом носителе. Например, для печати фото на формате A1 необходимо большое разрешение, но даже здесь 4 Мп будет достаточно. Но для печати на обычной фотобумаге размером 10 х 15 см подойдет разрешение 2 Мп, не более. А вообще, большинство пользователей загружают фото в социальные сети, где они проходят предварительное сжатие.

Это соотношение фактического размера матрицы фотоаппарата к стандартному размеру пленки, который равен 35 мм. Поясним: современные камеры имеют кропнутые (обрезанные) матрицы, поэтому их размер чаще всего не равен и половине стандартного. Однако он всегда указывается в дробной величине (например, 1/3.2″), и покупатель при этом запутывается окончательно.

Часто люди видят большое значение и думают, что это хорошо, но на самом деле большое значение в знаменателе — это плохо. Ведь чем оно будет больше, тем размер матрицы видеокамеры или фотоаппарата будет меньше, а значит, и качество снимков будет хуже.

Типовые размеры

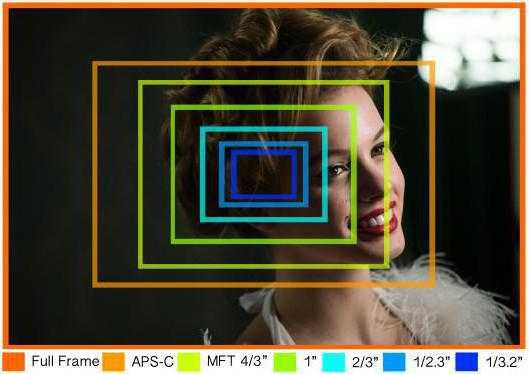

В зависимости от того, насколько дорогой или хороший фотоаппарат, размер матрицы может быть малым, средним или большим. Ниже представим типовые размеры, которые встречаются чаще всего.

Начнем с самых маленьких матриц:

  1. 1/3.2″ — матрицы с таким размером являются самыми маленькими. Хуже ничего на рынке быть не может. Видя такой параметр в характеристиках фотоаппарата, покупать его не стоит. Физический размер здесь равен 3,4 х 4,5 квадратных миллиметра, и ни один более-менее достойный фотоаппарат не будет оснащаться столь маленькой матрицей.
  2. 1/2.7″ — этот размер также мал (4 х 5,4 квадратных миллиметра) и встречается только в дешевых камерах.
  3. 1/2.5″ — физический размер матрицы с таким соотношением равен 4,3 х 5,8 кв. мм. Большинство современных «мыльниц» среднего ценового диапазона оснащаются такими сенсорами. Можно сказать, что это стандарт даже для современных беззеркальных и дешевых зеркальных фотоаппаратов.
  4. 1/1.8″ — геометрический размер сенсора равен 5,3 х 7,2 кв. мм. Отсюда начинается категория более-менее достойных фотоаппаратов. Дорогие зеркальные камеры среднего уровня могут оснащаться сенсором с такими геометрическими параметрами. Также и простые небольшие мыльницы могут иметь такие матрицы.
  5. 2/3″ — соотношение, при котором физический размер будет равен 6,6 х 8,8 квадратным миллиметрам. Сенсоры с таким параметром используются в дорогих зеркальных и компактных фотоаппаратах со сменной или несменной оптикой.
  6. 4/3″ — матрицы с таким соотношением применяются исключительно в дорогих камерах. Здесь размер равен 18 х 13,5 кв. мм.
  7. DX, APS-C. Редко размер указывается буквами. Если вы видите такой параметр, то это значит, что матрица в фотоаппарате больше предыдущего формата, и ее размер составляет 24 х 18 мм. Он соответствует полукадру 35 мм. Эти матрицы довольно популярны и часто их можно увидеть в полупрофессиональных фотоаппаратах. Они дешевые в изготовлении, а размер пикселя при этом в них остается большим даже при разрешении 11-12 Мп.
  8. Полнокадровые матрицы. По размеру они соответствуют классическому кадру 35 мм, и их размер составляет 36 х 24 кв. мм. На рынке существует мало фотоаппаратов с такими матрицами. Это профессиональные модели, которые очень дорого стоят. Сами матрицы сложны в производстве, чем и объясняется высокая стоимость фотоаппаратов, созданных на базе этих сенсоров.

Как определить размер матрицы?

Сделать это несложно. Он всегда указывается в технических характеристиках к любой камере. Но это можно даже сделать визуально. Например, цифровые фотоаппараты с матрицами размером 1/2.7″ будут небольшими, легкими. А вот камера с матрицей 1/1.8″ при прочих равных характеристиках будет немного больше и тяжелее.

Размер оказывает влияние на вес и объем камеры, ведь размеры оптики тесно связаны с геометрическими параметрами сенсоров. Профессиональные фотографы могут «на глаз» определить, какой размер матрицы используется в том или ином фотоаппарате.

Шумы

Зернистость на фото — это один из самых распространенных дефектов, который может быть на фото. Если камера имеет небольшую матрицу, то количество света на нее попадает тоже небольшое. Из-за этого при ограниченном свете (например, в помещении) такие камеры делают фотографии с зернистостью (шумами). При равных условиях фотоаппарат с матрицей размером 1/1.8″ сделает фото с меньшим количеством шумов по сравнению с моделью с матрицей 1/2.3″. Конечно, в появлении шумов имеют место также внутренние электрические процессы, дефекты или нагрев матрицы, но это уже не относится к нашей теме.

Заключение

Помните, что фотоаппарат с разрешением 20 Мп и размером матрицы 1/2.3″ сделает фото по качеству хуже, чем камера с разрешение 8 Мп, но матрицей с размером 1/1.8″. Так что дело здесь совсем не в разрешении, которое влияет только на размер изображения. Он то вообще в нынешних условиях не играет роли, ведь в основном люди «заливают» свои фото в социальные сети, где никто не будет открывать их оригинальный размер.

Помните: размером матрицы называется физический реальный размер используемого сенсора, который оказывает наибольшее влияние на качество изображения. Выбирая камеру, в первую очередь обращайте внимание именно на геометрические размеры сенсора, которые всегда указываются в характеристиках. И только затем смотрите на остальные параметры, включая разрешение.

fb.ru

таблица. Физический размер матрицы фотоаппарата

Практически каждый современный человек сталкивался с непростой ситуацией по выбору цифрового фотоаппарата. Как его выбрать, чтобы получить качественные снимки? От чего зависит физическое качество снимка? Попытаемся, не углубляясь в тонкости, ответить на эти вопросы. Художественную ценность фотографии в данной статье рассматривать не будем.

Определяющие характеристики цифровой камеры – это количество мегапикселов и размер матрицы фотоаппарата

Что такое пиксел и матрицы? Матрица (синоним – сенсор) – это прямоугольный плоский элемент, заменивший фотоплёнку в старой фотокамере и преобразующий в электрические сигналы изображение, которое попало в неё через объектив. Эту информацию процессор аппарата после оцифровки записывает на карту памяти в виде файла. На матрице расположены пикселы — базовые элементы или точки (микроскопические фотоэлементы-транзисторы), из которых формируется цифровое изображение. Мегапиксел – миллион пикселов. Большинство покупателей ориентируются именно на этот параметр. Производителю цифрового аппарата намного дешевле установить в своё устройство новую матрицу с увеличенным количеством мегапикселов и запустить его в производство, нежели переработать практически всё устройство камеры и обеспечить его большой матрицей. Поэтому в магазине продавец заостряет внимание покупателя именно на параметре, отражающем число мегапикселов, и скромно замалчивает размер матрицы фотоаппарата.

Какие размеры матриц в фотоаппаратах различной стоимости?

Чем больше размеры пиксела и (как следствие) матрицы, тем качественнее снимок. Большой размер пиксела лучше воспринимает свет и точнее определяет цвет. Чем меньше размеры пиксела и матрицы, тем больше помех (шумов) на снимке. Поэтому много мегапикселов вовсе не означает, что качество снимка будет отличное. Размер матрицы – вот определяющий качество снимка и стоимость аппарата параметр. На нижеследующем снимке видна матрица зеркальной камеры. Очистка её производится с помощью специальной программы, которая установлена в фотоаппарате. Прикасаться к матрице руками и любыми предметами абсолютно недопустимо. Это прямой путь к выходу её из строя.

Какие размеры матриц фотоаппаратов бывают, в каких камерах они установлены?

Ответ на этот вопрос ниже.

Размеры матриц фотоаппаратов: таблица

Формат

или дюймы

диагонали

Физический размер, мм

Пример устройства
FF (FullFrame), полный кадр36 × 24Дорогие профессиональные фотокамеры. Canon, Nikon, Sony, Leica
APS-C23,5 × 15,6Зеркалки широкого ценового диапазона Nikon, Canon, Sony
APS-C22,3 × 14,9Зеркалки широкого ценового диапазона Canon, Sony, продвинутые беззеркалки
4/3″ или Micro 4/317,3 × 13,0Беззеркалки широкого ценового диапазона Panasonic, Olympus
1″12,8 × 9,6Беззеркалки Nikon, Samsung и продвинутые компактные фотоаппараты
1/2,3″6,16 × 4,62Подавляющее большинство мыльниц
1/3″4,69 × 3,52Фотокамеры смартфонов

Рекомендации по выбору фотокамеры

Если вы выбираете из нескольких устройств фотоаппарат по количеству мегапикселов, то окончательный вывод разумно делать после того, как выясните, матрицы какого размера в них установлены. Выбор стоит сделать в пользу той фотокамеры, в которой установлена матрица самого большого размера.

Если вы хотите снимать на камеру с большой матрицей, придётся мириться с её большими размерами и весом. Проанализировав рынок фотоаппаратов, становится понятно, что не существует пока небольших и дешёвых полнокадровых камер. А массовая мобильная фототехника сильно ограничена небольшим размером матрицы.

Если вы не предполагаете заниматься фотографией профессионально, то и не стоит тратиться на дорогой фотоаппарат с большим сенсором. Обычные цифровые дешёвые фотоаппараты (современные мыльницы) справятся с этой задачей ненамного хуже навороченных зеркалок и порадуют вас приличными снимками.

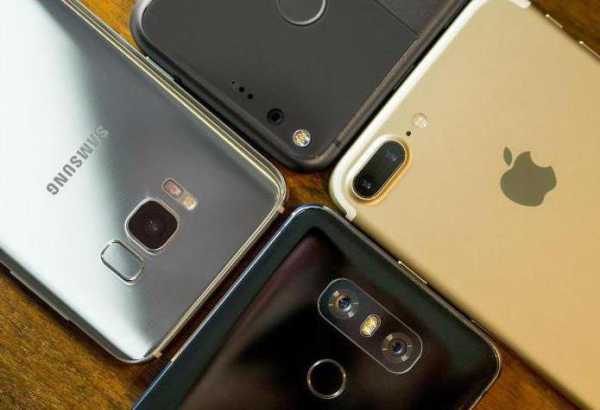

Не стоит забывать, что камеры в современных смартфонах также имеют неплохие параметры, которых вполне достаточно для оперативного создания хорошего снимка.

В заключение заметим, что на получение качественного снимка влияет много факторов. Самый важный из них – профессионализм фотографа. И расхожее мнение о том, что крутая камера – залог прекрасных снимков, так же далеко от истины, как и то, что дорогая кисть у художника – гарантия создания шедевров. Фотоаппаратура – всего лишь инструмент. Фотографирует человек, а не камера. Тем не менее в арсеналах у знаменитых фотохудожников трудно найти дешёвую мыльницу. Выбор за вами.

fb.ru

CCTVLab. Статьи — статьи экспертов рынка систем безопасности

Планируя развернуть систему видеонаблюдения, вы неизбежно задаетесь вопросами: куда и сколько установить камер? Как определить наилучшие места их расположения, чтобы избежать «слепых зон»? На каком расстоянии от объектов наблюдения установить камеры, чтобы в итоге получилось достаточно четкое изображение нужных деталей?

На вид и качество изображения большое влияние оказывают не только параметры видеокамеры и объектива, но и их правильное сочетание. Так, иногда отличный, дорогой объектив может давать даже худшее изображение, чем альтернативная дешевая модель.

Расскажем об основных факторах, влияющих на качество и масштаб видеоизображения, которые следует учитывать при выборе объектива для камеры, чтобы по максимуму использовать их возможности и при этом избежать ненужных затрат.

Угол обзора объектива
Одной из важных характеристик систем видеонаблюдения является угол обзора объектива. От него напрямую зависит количество и возможные места установки камер на объекте. Угол обзора объектива определяет величину видимого объекта и масштаб изображения в кадре.

Рис. 1 Оптическая схема получения изображения на матрице

Из этой схемы видно, что на величину угла обзора напрямую влияет не только фокусное расстояние объектива, но и размеры матрицы:

И если с фокусное расстояние определить довольно легко, зная модель объектива, то с размером матриц не все так просто.

Размер матрицы видеокамеры
В зависимости от соотношения сторон (4:3 или 16:9), у матриц с одной и той же диагональю физические размеры различны (Таблица 1). Поэтому, например, камера на матрице 1/3’’ с соотношением сторон 4:3 дает больший угол обзора по вертикали и меньший по горизонтали, чем камера на матрице с такой же диагональю, но соотношением 16:9.



Формат матрицы Диагональ матрицы (мм) Соотношение сторон
4:3 16:9
Ширина (мм) Высота (мм) Ширина (мм) Высота (мм)
1/4 4.23 3.39 2.54 3.69 2.08
1/3 5.64 4.52 3.39 4.92 2.77
1/2.8 6.05 4.84 3.63 5.27 2.96
1/2.7 6.27 5.02 3.76 5.47 3.07
1/2.5 6.77 5.42 4.06 5.90 3.32
1/2 8.47 6.77 5.08 7.38 4.15
Таблица 1 Зависимость физических размеров матрицы от соотношения сторон

В целях облегчения подбора совместимой оптики и расчета углов обзора обычно заявляют ближайшее из стандартных значений для диагонали матрицы: 1’’, 1/2’’, 1/2.5’’, 1/2.7’’, 1/2.8’’, 1/3’’, 1/4’’. При этом измерять ее принято в видиконовых дюймах. Эта единица измерения, равная 2/3 обычного дюйма, была введена со времен зарождения телевидения, когда приёмным элементом в телекамере служила электронная трубка («видикон»), а размер обозначал её диаметр (в который должен был вписываться с запасом снимаемый кадр).

Помимо этого необходимо помнить, что на некоторых режимах работы камеры часть пикселей матрицы не используется. Поэтому при определении угла обзора следует говорить не столько о размере матрицы, сколько о размере активной области матрицы.

Для наглядности приведем несколько примеров:

N1000 (Рис. 2): для всех возможных режимов работы активная область матрицы остается неизменной.

Рис. 2 N1000. 0.3 Мп, VGA, 1/4’’

Размер матрицы: 3.7 х 2.77мм, диагональ 4,62 мм=1/3.67 видиконовых дюйма (ближайшее значение 1/4’’).

N37210 (Рис. 3): в зависимости от режима работы активная область матрицы изменяется почти на 30% по вертикали и 25% по горизонтали.

Рис. 3 N37210. 2 Мп, FullHD, 1/2.7’’

Размер матрицы: 5.71 х 3.14 мм, диагональ 6.52 мм=1/2.6 видиконовых дюйма (ближайшее значение 1/2.7’’). При разрешении 1024х768 размер активной области матрицы уменьшается до 4.58 х 2.32 мм.

BD2570 (Рис. 4): в зависимости от режима работы активная область матрицы изменяется почти на 50% по вертикали и 25% по горизонтали.

Рис. 4 BD2570. 5 Мп, 1/2.5’’

Размер матрицы: 5.61 х 4.31 мм, диагональ 7.08 мм=1/2.39 видиконовых дюйма (ближайшее значение 1/2.5’’). При разрешении 1280х720 размер активной области матрицы уменьшается до 4.22 х 2.21 мм.

Из этих примеров видно, что величина матрицы может отличаться от указанной в паспорте, а размер ее активной области — меняться в зависимости от режима работы.

Однако, при вычислении угла обзора следует учитывать не только эту особенность, но и тот факт, что аберрации реального объектива приводят к усложнению расчетов.

В большинстве объективов, используемых в CCTV, повышение качества изображения осуществляется путем усложнением оптической системы с целью уменьшения аберраций, влияющих на разрешающую способность. Это часто приводит к увеличению геометрических аберраций, таких как дисторсия (рис. 5), воспринимаемых как побочный эффект.

Рис. 5 Идеальное изображение без дисторсии (а), изображение с дисторсией типа «подушка» (б), изображение с дисторсией типа «бочка» (в)

Например, положительная дисторсия сокращает угол обзора непропорционально быстро при уменьшении активной области матрицы (синяя рамка на рис. 6).

Рис. 6 Кадры, сделанные объективом с дисторсией (а) и объективом без дисторсии (б)

Этот эффект наблюдается как при смене режимов работы одной и той же камеры, так и при установке объектива на матрицы разных форматов. Например, видимый угол обзора у 8-мм дисторзирующего объектива на матрице 1/2 может быть как у 6-мм, а на матрице 1/3 — как у 7-мм.

Непропорциональное уменьшение угла обзора реального объектива с положительной дисторсией объясняется смещением фокальной плоскости в центре кадра, в отличие от идеального объектива (рис. 7), для которого верны соотношения

Рис. 7 Оптическая схема идеального объектива (а) и реального объектива с положительной дисторсией (б)

Таким образом, спрогнозировать, какими будут качество и масштаб видеоизображения для пары «камера-объектив» можно достаточно точно только если учитывать все влияющие на это параметры видеосистемы. Универсальный калькулятор BEWARD позволяет не просто вычислить области видимости и углы обзора, но и подобрать подходящие объективы для камер BEWARD.

Источник: beward.ru

www.cctvlab.ru

Маркировка матрицы видеокамеры и значения её параметров

При выборе видеокамеры важными параметрами являются физический размер матрицы, разрешение и использованные в ней технологии

В описании камеры видеонаблюдения производитель сообщает информацию об установленной в неё матрице. Обычно это физический размер диагонали сенсора в дюймах, чувствительность в Лк и число эффективных пикселей (точек). Некоторые производители видеокамер, например, AltCam, дополнительно указывают изготовителя сенсора: Sony, OmniVision или Aptina. В этой статье мы расскажем, на какие параметры нужно обращать внимание в первую очередь.

Физический размер матрицы

Размер диагонали сенсора указывается в дюймах. Исторически принято использовать обратный способ обозначения: 1/2,7”, 1/4” и так далее. Чтобы понять, как соотносится размер сенсора с полноценным кадром плёнки 35 мм, мы приводим следующую схему из справочников для любителей фотографии.

Так, 1/3,2” соответствует прямоугольнику 3,4 на 4,5 мм. В видеокамерах такие крупные матрицы, как 4/3” применяются только в профессиональных дорогих моделях. Сенсоры бюджетных камер и устройств среднего ценового диапазона не превышают 1/2,7 дюйма. По ряду причин, они обеспечивают оптимальное соотношение стоимости и качества изображения при разрешении до 2 и даже 4 Мп.

Матрицы меньшего, чем 1/2,7”, размера имеют следующие недостатки.

  • Высокий уровень цифровых шумов. Особенно сильно проявляется это на маленьких сенсорах с разрешением 2 Мп и выше. Пиксели расположены слишком плотно и дают наводки на соседей.
  • Относительно узкий угол обзора. Чем больше матрица, тем шире угол обзора камеры.
  • Искажение картинки. Маленьким сенсорам в большей степени свойственны аберрации, дисторсия и виньетирование. В причины их образования вдаваться в данной статье не будем, но профессионалы от фотографии подтвердят справедливость этого суждения.

Вывод. При покупке старайтесь выбирать видеокамеры с матрицей размером 1/2,7” и более для получения качественной разборчивой картинки при видеонаблюдении.

Чувствительность матрицы

В принципе, чем меньше значение чувствительности, тем лучше сенсор работает при плохом освещении. Показатель иногда отдельно указывается для чёрно-белой и цветной съёмки. Хороший показатель для цветного режима – 0,01 Лк.

Чтобы наглядно понять уровень освещения при разных сценах, снова обратимся к картинке из справочника для фотографов.

Надпись «0 Лк при включённой ИК-подсветке» означает лишь то, что камера отлично снимает при полной темноте в ИК-диапазоне. В этом случае картинка всегда будет монохромной.

Вывод. Выбирайте видеокамеры со значением чувствительности матрицы 0,01 Лк в цвете, чтобы получать цветную картинку в сумерках. ИК-подсветка в данном случае не используется.

Разрешение сенсора

В настоящее время наиболее популярны доступные аналоговые видеокамеры высокого разрешения 1 и 2 Мп. Их обозначают 720p и 1080p. Для IP-устройств приемлемые по стоимости решения есть и с 4 Мп. А со временем качество картинки в видеонаблюдении обещает выйти на уровень 4K.

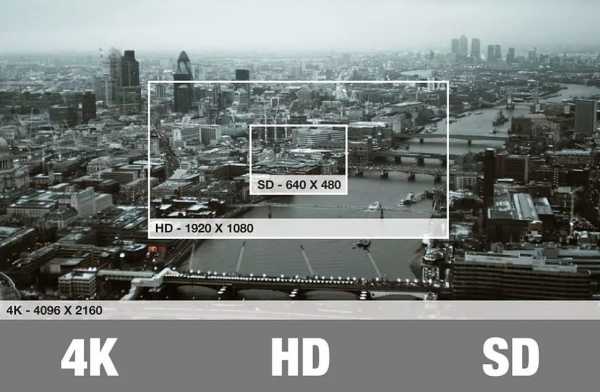

На рисунке ниже приведено сравнение размеров изображения в пикселях.

Вывод. Выбирая видеокамеру, ориентируйтесь на разрешение 2 Мп, как на обеспечивающее детализированную картинку. Чем больше пикселей, тем более информативный зум можно получить. Но не покупайте видеокамеры с разрешением 2 Мп и матрицей, меньше 1/3 дюйма. Причины изложены выше.

Производитель матрицы видеокамеры

В устройствах Hikvision и HiWatch упоминания о марке сенсора вы не найдёте. Указывается размер, чувствительность, разрешение, но не чип. Если же вы выбираете видеокамеру от CTV или AltCam, купить которую в Москве можно в БэстСБ, то там производитель матрицы указан.

По качеству картинки, на основе мнения экспертов, расположить их можно следующим образом.

  • Sony. Дорогой, но обеспечивающий наиболее качественную картинку чип. В современных сенсорах серии IMX реализован ряд технологий, которых нет у конкурентов.
  • Aptina. Уверенный середняк, как по стоимости, так и по качеству изображения.
  • OmniVision. Сенсоры этого бренда выигрывают у конкурентов по цене. Используются в бюджетных видеокамерах высокого разрешения.
Вывод. Если не хотите экономить на качестве картинки, выбирайте более дорогие чипы от Sony или Aptina. Тем не менее, для многих задач видеонаблюдения чипы OmniVision также справляются неплохо, а стоят дешевле конкурентов.

По любым вопросам, связанных с выбором видеокамеры, смело обращайтесь к менеджерам БэстСБ. Их профессиональное мнение основано на опыте эксплуатации сотен моделей камер от самых бюджетных до дорогих специализированных моделей. Мы поможем сделать верный выбор!

bestsb.ru

Матрица фотоаппарата. Типы и характеристики.

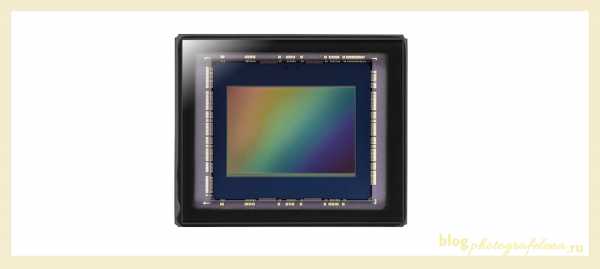

Матрица фотоаппарата самая важная составляющая часть любой камеры. Именно она ответственна за создание изображения, после поступления на ее поверхность светового потока. Если описать матрицу научными словами, то это будет звучать следующим образом, микросхема состоящая из светочувствительных элементов, фотодиодов. Посмотрите следующий снимок, где показано месторасположение матрицы в блоке самого фотоаппарата («тушке»).

Матрица фотоаппарата самым прямым образом влияет на качество итогового изображения, что в сочетании с профессиональным фотообъективом приводит к точной и полной передаче всех деталей реальности.



1. Размер матрицы

2. Количество пикселей

3. Светочувствительность

Теперь подробнее о каждой из указанных характеристик.

Физический размер матрицы, т.е соотношение длины и ширины, измеряемой в миллиметрах, одна из самых важных характеристик матрицы. Чем больше размер, тем лучше будет качество фотографии. Почему? Большая по размеру матрицу, получает больше света, что в свою очередь связано с фактором ISO/светочувствительности. Даже при высоких значения ISO, количество шумов на фотоснимке, сделанном на профессиональную камеру с большой матрицей, будет минимальное. Чего нельзя сказать о фотоснимке сделанном, при участии маленькой матрицы.

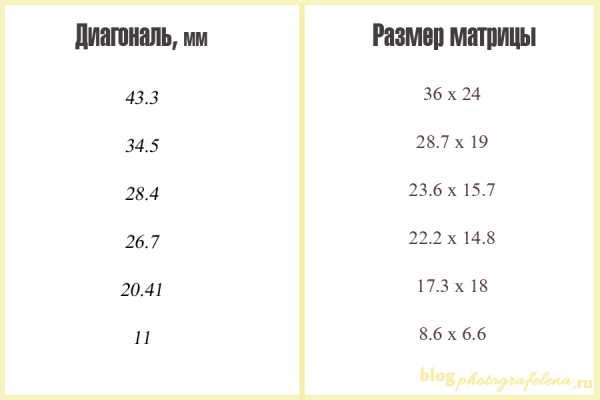

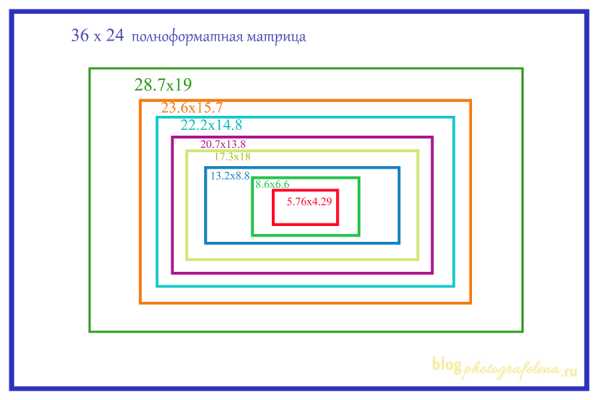

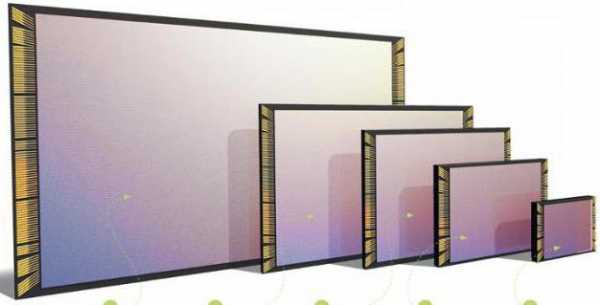

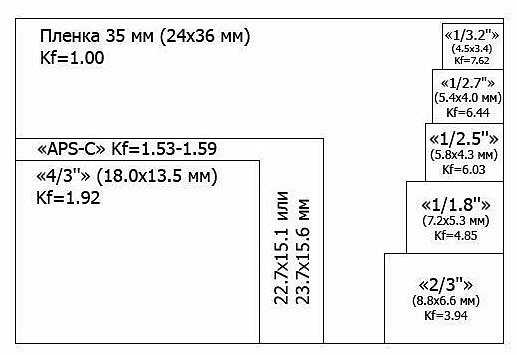

Далее на картинке вы можете изучить самые распространенные размера матрицы в соотношение к диагонали.

Количество пикселей в матрице фотоаппарата влияет на размер изображения. Все профессиональные зеркальные фотокамеры снабжены матрицей с большим числом мегапикселей. Как результат, вы сможете распечатать большую фотографию, плакат или постер и все цвета и детали при этом, будут переданы в наилучшем качестве.

                    Типы матриц фотоаппарата.

По применяемой технологии матрицы бывают нескольких типов, но самые популярные из них:

ПЗС (CCD — Charge Coupled Device). Данный тип матрицы выпускается практически всеми фирмами производителями фотокамер (Nikon, Canon, Sony и др.). Один из очевидных плюсов высокая чувствительность и маленький уровень шумов, что положительно влияет на качество фотографии, но высокое энергопотребление.

КМПО (CMOS — Complementary Metal Oxide Semiconductor). Основные плюсы данного вида матрицы низкое энергопотребление и высокое быстродействие. В наши дни данный вид матрицы самый распространенный.

Далее, для примера я привела небольшую сравнительную характеристику фотокамер двух фирм лидеров производителей Nikon и Canon.

Профессиональные фотокамеры Nikon D5 (21,33 Мп), D810a (37,09 Мп) имеют КМОП-матрицу размером 35,9 x 24,0 мм. Компактные фотокамеры, например Nikon CoolPix L340, L2750 снабжены ПЗС матрицей.

Профессиональные фотокамеры Canon EOS – 1D X II Mark (21,5 Мп), EOS 5DS R (50,6 Мп) имеют CMOS матрицу. У Canon даже такие компактные камеры как PowerShot SX720 HS, SX 620HS также работают на  КМПО матрице.

На этом я заканчиваю свою статью под названием «Матрица Фотоаппарата», дальше будет еще больше полезных и интересных статей. Подписывайтесь на обновления моего блога, и вы будете первыми получать новые статьи.

blogphotografelena.ru

относительный размер матрицы и физический или абсолютный размер матрицы фотоаппарата. Как определить размер матрицы фотоаппарата? Определить размер матрицы фотоаппарата не совсем просто…

Размер матрицы фотоаппарата

Размер матрицы это тот параметр, на который следует обратить самое пристальное внимание при выборе фотоаппарата.

Что же такое матрица и почему, выбирая фотоаппарат, следует на ее размер обращать особое внимание?

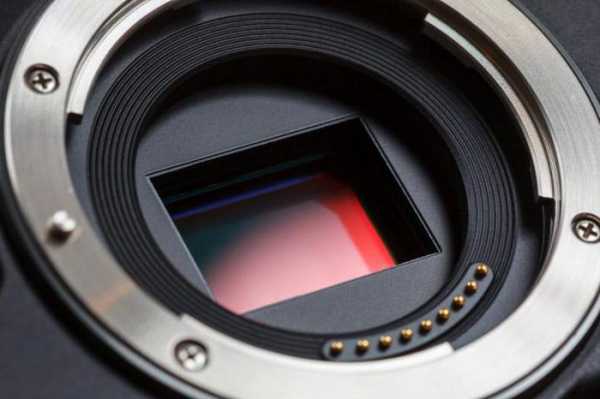

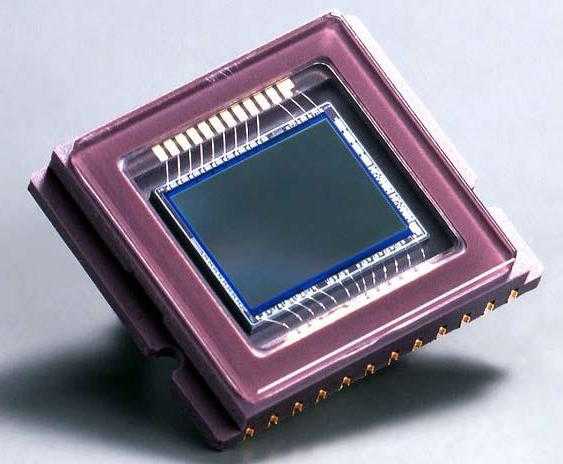

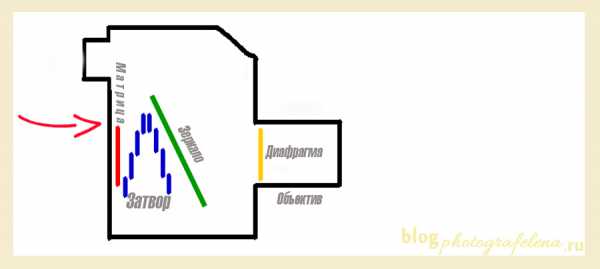

Матрица фотоаппарата – это микросхема, содержащая набор светочувствительных элементов – фотодиодов и в цифровом фотоаппарате играет ту же роль, что и пленка в пленочном фотоаппарате.

Вполне естественно, что роль матрицы в цифровом фотоаппарате является определяющей. Конечно, роль объектива также очень важна для получения качественных снимков.

Размер матрицы фотоаппарата напрямую влияет на качество получаемого изображения.

Как определить размер матрицы фотоаппарата?

Определить размер матрицы фотоаппарата не совсем просто. Используется как минимум два способа указания размера матрицы.

Первый – это скорее относительный размер матрицы фотоаппарата. Я бы даже сказал, что это больше маркетинговый размер матрицы. Его очень любят указывать производители и продавцы фотоаппаратов в технических характеристиках. Имеется ввиду размер матриц цифровых фотоаппаратов в мегапикселях. Например, 12,0 мегапикселей.

Может также указываться размер матрицы в виде произведения длинны на ширину, но … тоже в пикселях. Например, 3648 * 2763. Перемножив эти величины, мы получим все те же мегапиксели. Этот параметр также называют разрешением матрицы.

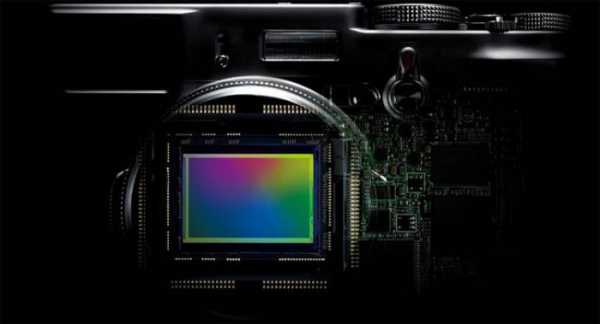

В общем-то, здесь нет обмана. Действительно, учитывая, что матрица фотоаппарата — это набор фотодиодов или пикселей, можно судить о размере матрицы по количеству фотодиодов. Чем больше количество фотодиодов (каждый фотодиод это один пиксель), тем больший размер матрицы цифрового фотоаппарата и тем лучше детализация изображения.

Само по себе наличие большого количества пикселей не является гарантией высокого качества матрицы фотоаппарата. Здесь еще играет роль размер фотодиода.

При небольшом размере фотодиода количество собираемого света будет меньше. А это уже сказывается на качестве фотографии, появляются шумы. Особенно это заметно при съемке в неблагоприятных условиях. Например, недостаточная освещенность объекта съемки.

Второй способ указания размера матрицы  фотоаппарата – это так сказать реальный или физический размер матрицы. Именно этот размер не любят указывать производители фотоаппаратов с маленькой матрицей. Давно уже установлена прямая зависимость между размером матрицы цифрового фотоаппарата и качеством получаемого изображения.

Цифровые фотоаппараты, оснащенные матрицами большего размера, несомненно, превосходят по качеству получаемых снимков фотоаппараты с меньшей матрицей. Здесь лучшая насыщенность и реалистичность цветов, более широкий динамический диапазон, меньшая зашумленность при съемке в неблагоприятных условиях.



Для добавления комментариев вам необходимо зарегистрироваться на сайте.

foto-kan.ru

Размер матрицы камеры – Размер матрицы все, что нужно знать

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
