Гранатомет «FGM-172 / SRAW» (США)
FGM-172 / SRAW

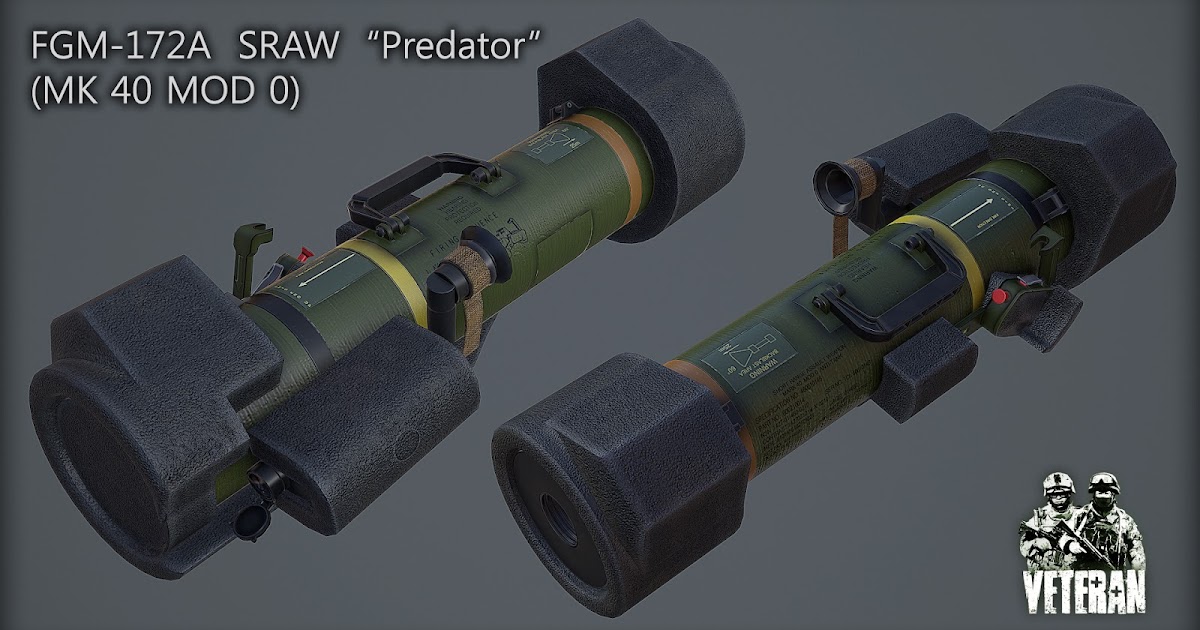

3 D модель
Программа SRAW (Multipurpose Individual Munition / Short-Range Assault Weapon — многоцелевой индивидуальный боеприпас — штурмовое оружие ближнего действия) была инициирована Морским Корпусом США в 1987 году, как замена неуправляемым бронебойным ракетам и гранатам M72 LAW и M136 / AT4.
В период 1990 – 1993 г.г. между различными конкурирующими фирмами проводились разработки и первые демонстрации нового оружия под обозначением FGM-172.
В дальнейшем комплекс SRAW разрабатывался американской корпорацией «Loral».
Первоначально SRAW разрабатывался для корпуса морской пехоты как противотанковое оружие ближнего действия (получивший название «Predator»).
В последующем сухопутные войска заказали на его базе индивидуальное оружие для уничтожения полевых фортификационных сооружений.
В 1997 году начались испытания системы SRAW в войсках.
SRAW
при стрельбе
Реактивная граната (одноразовый гранатомет) SRAW представляет собой пластиковый цилиндрический контейнер с заглушками, в котором помещается ракета.
На контейнере (пусковой трубе) крепятся ручка для переноски, оптический прицел и пусковое электромагнитное устройство.
Ракета SRAW имеет двухступенчатый двигатель. Первая ступень (стартовая) обеспечивает безопасный плавный пуск ракеты из контейнера со скоростью 25 м/с. Малая скорость истекающих газов, к тому же задерживаемых задней заглушкой пусковой трубы, позволяет вести огонь из закрытых помещений. Вторая ступень (маршевая) включается на удалении не менее 5 метров от стреляющего. Она разгоняет ракету до 300 м/с на дистанции 125 метров.
Ракета имеет инерциальную систему управления. Поэтому стреляющему нет необходимости учитывать поправки на ветер, температуру воздуха и т.д. Автопилот ракеты удерживает ее на линии прицеливания, выбранной во время пуска. Если цель подвижная, ее необходимо сопроводить прицельной маркой при нажатой в первое положение кнопке пуска (режим ввода данных в автопилот) в течение двух секунд и произвести пуск. Автопилот во время полета будет отрабатывать угол упреждения до точки встречи с целью.
Таким образом, впервые в качестве индивидуального оружия у солдата появилась высокоточная система управляемого вооружения, действующая по принципу «выстрелил-забыл».
| Калибр, мм | 141.5 |
| Вес оружия, кг | 9.0 |
| Вес ракеты, кг | 3.116 |
| Вес боевой части, кг | 2,34 |
| Длина пускового контейнера, мм | 890 |
| Длина ракеты, мм | 325.6 |
| Эффективная дальность стрельбы, м | 400 |
В головной части ракеты размещены головной взрыватель, боевая часть и программируемый детонатор. Боевая часть выполнена с воронкой, формирующей ударное ядро. Программируемый детонатор осуществляет подрыв боевой части либо сразу по сигналу головного взрывателя, либо с замедлением. В первом случае заряд ВВ двойного действия формирует ударное ядро, которое пробивает защиту цели. Диаметр отверстия при этом превышает диаметр корпуса ракеты. Часть ВВ инициируется уже после прохода ракеты через пробитое отверстие, поражая цели за укрытием осколками корпуса и фрагментами разбитой защиты.
Во втором случае производится замедленный подрыв заряда, после проникновения ракеты за счет кинетической энергии в сравнительно слабо защищенные укрытия (например, земляные сооружения).
Одноразовый противотанковый ракетный комплекс FGM-172 SRAW (Short-Range Assault Weapon) (флотский индекс — МК 40 MOD 0)
| Одноразовый противотанковый ракетный комплекс FGM-172 SRAW |
| Источник: http://shooting-iron.ru/ |
Одноразовый противотанковый ракетный комплекс FGM-172 SRAW (Short-Range Assault Weapon) (флотский индекс — МК 40 MOD 0)
Разработчик: Lockheed Martin (США)
FGM-172 SRAW предназначен для оснащения рядового состава линейных подразделений пехотных частей из расчёта по одному ПТРК на человека, чтобы снизить их зависимость от приданных сил и средств (противотанковых подразделений с тяжёлыми ПТРК многоразового использования). SRAW имеет большую дальность и мощность, чем AT4, который он предназначен заменить, но меньшую дальность, чем FGM-148 Javelin
Является лёгкой ракетной системой ближнего действия.
Находится на вооружении Корпуса морской пехоты США в качестве облегчённого варианта армейской противотанковой ракетной системы FGM-148 Javelin.
Модификации:
Характеристики:
- Длина комплекса — 870 мм
Длина ракеты в стартовой конфигурации — 859 мм
Диаметр ракеты — 140 мм
Диаметр комплекса (вместе с заглушками) — 213 мм
Масса комплекса — 9800 г
Масса боевой части — 2340 г
Масса взрывчатого вещества — 1050 г
Взрывчатое вещество боевой части: — LX-14
Двигатель ракеты — Двухступенчатый (выбрасывающая и маршевая ступени), твердотопливный, бездымный
Система наведения — прямой наводкой, инерциальная, «выстрелил и забыл»
Время нормальной работы источника питания — 12 сек
Время захвата цели головкой самонаведения ракеты — 2 сек
Кратность увеличения прицела — 2,5×
Траектория полёта ракеты — Настильная
Начальная скорость ракеты по вылету из пусковой трубы — 25 м/сек
Маршевая скорость полёта ракеты — 300 м/сек
Время полёта ракеты на расстояние 500 м — 2,25 сек
Высота подъёма противотанковой ракеты над линией визирования цели — 2,7 м
Боевая часть — кумулятивная тандемного типа (противотанковый вариант), либо фугасная (противобункерный)
Предохранительно-исполнительный механизм противотанковой ракеты — с неконтактным оптико-магнитометрическим датчиком цели
Предохранительно-исполнительный механизм противобункерной ракеты — ударниковый мгновенного/замедленного действия
Детонация противотанковой ракеты — над целью (с поворотом боевой части методом доворота в направлении центра масс цели)
Детонация противобункерной ракеты — при встрече с целью (мгновенного действия при попадании в бетон, дерево или металл, замедленного действия при попадании в мешки с песком)
Возможность стрельбы из закрытых помещений — имеется, относительно безопасная для стрелка (при стрельбе в наушниках и защитных очках)
Коэффициент рассеивания при стрельбе (среднее пространственное отклонение ракеты) — 1,5 тыс.
Уровень шума при пуске ракеты — 173 дБ
Уровень шума при взрыве боевой части ракеты — 190 дБ
Минимальная безопасная дальность стрельбы противотанковой ракетой — 17 м
Минимальная безопасная дальность стрельбы противобункерной ракетой — 25 м
Ближняя граница зоны пуска — 100 м
Эффективная дальность стрельбы по движущейся цели — 17/25 — 200 м
Эффективная дальность стрельбы по неподвижной цели — 17/25 — 600 м
