В поисках суперлинзы
Джон Пендри, Дэвид Смит
«В мире науки» №11, 2006
Построенная из метаматериала с удивительными оптическими свойствами, суперлинза может создавать изображения с деталями меньше длины волны используемого света.
Почти 40 лет назад советский ученый Виктор Веселаго выдвинул гипотезу о существовании материалов с отрицательным показателем преломления (УФН, 1967, т. 92, с. 517). Световые волны в них должны двигаться против направления распространения луча и вообще вести себя удивительным образом, линзы же из этих материалов — обладать волшебными свойствами и непревзойденными характеристиками. Однако у всех известных веществ показатель преломления положителен: за нескольких лет интенсивных поисков Веселаго не нашел ни одного материала с подходящими электромагнитными свойствами, и его гипотеза была забыта. О ней вспомнили лишь в начале XXI в. (см.: Теория и практика Виктора Веселаго).
Благодаря последним достижениям в области материаловедения идея Веселаго была возрождена.
Электромагнитные свойства веществ определяются особенностями образующих их атомов и молекул, обладающих довольно узким диапазоном характеристик. Поэтому свойства миллионов известных нам материалов не так уж разнообразны. Однако в середине 1990-х гг. ученые из Центра технологии материалов им. Маркони в Англии занялись созданием метаматериалов, которые состоят из макроскопических элементов и рассеивают электромагнитные волны совсем не так, как любые известные вещества.
В 2000 г. Дэвид Смит вместе с коллегами из Калифорнийского университета в Сан-Диего изготовил метаматериал с отрицательным показателем преломления. Поведение света в нем оказалось настолько странным, что теоретикам пришлось переписать книги по электромагнитным свойствам веществ. Экспериментаторы уже занимаются разработкой технологий, в которых используются удивительные свойства метаматериалов, и создают суперлинзы, позволяющие получать изображения с деталями меньше длины волны используемого света. С их помощью можно было бы делать микросхемы с наноскопическими элементами и записывать на оптические диски огромные объемы информации.
Отрицательное преломление
Чтобы понять, как возникает отрицательное преломление, рассмотрим механизм взаимодействия электромагнитного излучения с веществом. Проходящая через него электромагнитная волна (например, луч света) заставляет двигаться электроны атомов или молекул. На это расходуется часть энергии волны, что влияет на ее свойства и характер распространения. Для получения требуемых электромагнитных характеристик исследователи подбирают химический состав материала.
Но как показывает пример метаматериалов, химия — не единственный путь получения интересных свойств вещества. Электромагнитный отклик материала можно «конструировать», создавая крошечные макроскопические структуры. Дело в том, что обычно длина электромагнитной волны на несколько порядков больше размеров атомов или молекул. Волна «видит» не отдельную молекулу или атом, а коллективную реакцию миллионов частиц. Это справедливо и для метаматериалов, элементы которых тоже значительно меньше длины волны.
Поле электромагнитных волн, что следует из их названия, имеет как электрическую, так и магнитную составляющую.
Электроны в материале движутся вперед и назад под действием электрического поля и по кругу под действием магнитного. Степень взаимодействия определяется двумя характеристиками вещества: диэлектрической проницаемостью ε и магнитной проницаемостью μ. Первая показывает степень реакции электронов на электрическое поле, вторая — степень реакции на магнитное. У подавляющего большинства материалов ε и μ больше нуля.
Оптические свойства вещества характеризуются показателем преломления n, который связан с ε и μ простым соотношением: n = ± √(ε∙μ). Для всех известных материалов перед квадратным корнем должен стоять знак «+», и поэтому их показатель преломления положителен. Однако в 1968 г. Веселаго показал, что у вещества с отрицательными ε и μ показатель преломления n должен быть меньше нуля. Отрицательные ε или μ получаются в том случае, когда электроны в материале движутся в направлении, противоположном по отношению к силам, создаваемым электрическим и магнитным полями.
Хотя такое поведение кажется парадоксальным, заставить электроны двигаться против сил электрического и магнитного полей не так уж сложно.
Если толкнуть маятник рукой, он послушно переместится в направлении толчка и начнет колебаться с так называемой резонансной частотой. Подталкивая маятник в такт с качанием, можно увеличить амплитуду колебаний. Если же толкать его с более высокой частотой, то толчки перестанут совпадать с колебаниями по фазе, и в какой-то момент руку ударит маятник, движущийся ей навстречу. Точно так же электроны в материале с отрицательным показателем преломления входят в противофазу и начинают сопротивляться «толчкам» электромагнитного поля.
Метаматериалы
Ключ к такого рода отрицательной реакции — резонанс, то есть стремление колебаться со специфической частотой. Он создается в метаматериале искусственно с помощью крошечных резонансных контуров, имитирующих отклик вещества на магнитное или электрическое поле. Например, в разорванном кольцевом резонаторе (РКР) магнитный поток, проходящий через металлическое кольцо, наводит в нем круговые токи, аналогичные токам, обуславливающим магнетизм некоторых материалов.
А в решетке из прямых металлических стержней электрическое поле создает направленные вдоль них токи.
Свободные электроны в таких контурах колеблются с резонансной частотой, зависящей от формы и размеров проводника. Если приложено поле с частотой ниже резонансной, будет наблюдаться нормальная положительная реакция. Однако с увеличением частоты отклик становится отрицательным, так же как в случае с маятником, движущимся навстречу, если толкать его с частотой выше резонансной. Таким образом, проводники в некотором диапазоне частот могут реагировать на электрическое поле как среда с отрицательной ε, а кольца с разрезами могут имитировать материал с отрицательной μ. Эти проводники и кольца с разрезами и есть элементарные блоки, необходимые для создания широкого ассортимента метаматериалов, в том числе таких, которые искал Веселаго.
Первое экспериментальное подтверждение возможности создания материала с отрицательным показателем преломления было получено в 2000 г. в Калифорнийском университете в Сан-Диего (UCSD).
Поскольку элементарные кирпичики метаматериала должны быть значительно меньше длины волны, исследователи работали с излучением сантиметрового диапазона и использовали элементы размером в несколько миллиметров.
Калифорнийские ученые сконструировали метаматериал, состоящий из чередующихся проводников и РКР, собранных в виде призмы. Проводники обеспечивали отрицательную ε, а кольца с разрезами — отрицательную μ. В результате должен был получиться отрицательный показатель преломления. Для сравнения была изготовлена призма точно такой же формы из тефлона, у которого n = 1,4. Исследователи направили пучок СВЧ-излучения на грань призмы и измерили интенсивность волн, выходящих из нее разными углами. Как и ожидалось, пучок подвергся положительному преломлению на призме из тефлона и отрицательному на призме из метаматериала. Предположение Веселаго стало реальностью: материал с отрицательным показателем преломления был наконец получен. Или же нет?
Желаемое или действительное?
Эксперименты в UCSD наряду с замечательными новыми предсказаниями, которые физики делали о свойствах материалов с отрицательным показателем преломления, вызвали волну интереса среди других исследователей.
Когда Веселаго высказал свою гипотезу, метаматериалов еще не было, и специалисты не стали тщательно исследовать феномен отрицательного преломления. Теперь они стали уделять ей гораздо больше внимания. Скептики спрашивали, не нарушают ли материалы с отрицательным показателем преломления фундаментальные законы физики. Если бы это оказалось так, то вся программа исследований была бы поставлена под сомнение.
Самые горячие споры вызвал вопрос о скорости волны в сложном материале. Свет распространяется в вакууме с максимальной скоростью c = 300 тыс. км/с. Скорость света в материале меньше: v = c/n. Но что будет, если n отрицателен? Простая интерпретация формулы для скорости света показывает, что свет распространяется в обратном направлении.
В более полном ответе учитывается, что волна имеет две скорости: фазовую и групповую. Чтобы понять их смысл, представьте себе импульс света, движущийся в среде. Он будет выглядеть примерно так: амплитуда волны возрастает до максимума в центре импульса, а затем снова спадает.
Фазовая скорость — это скорость отдельных всплесков, а групповая скорость — это скорость, с которой движется огибающая импульса. Они не обязательно должны быть одинаковыми.
Веселаго обнаружил, что в материале с отрицательным показателем преломления групповая и фазовая скорости имеют противоположные направления: отдельные максимумы и минимумы движутся назад, тогда как весь импульс перемещается вперед. Интересно рассмотреть, как будет себя вести непрерывный пучок света от источника (например, прожектора), погруженного в материал с отрицательным показателем преломления. Если бы можно было наблюдать отдельные колебания световой волны, то мы бы увидели, что они появляются на объекте, освещенном лучом, движутся назад и, в конечном счете, исчезают в прожекторе. Однако энергия светового пучка движется вперед, удаляясь от источника света. Именно в этом направлении фактически распространяется луч, несмотря на удивительное обратное движение его отдельных колебаний.
Практически наблюдать отдельные колебания световой волны трудно, а форма импульса может быть очень сложной, так что физики, чтобы показать различие между фазовой и групповой скоростями, часто используют хитрый трюк.
Когда две волны с немного разными длинами движутся в одном направлении, они интерферируют, и возникает картина биений, максимумы которых перемещаются с групповой скоростью.
Применив этот прием к эксперименту UCSD по преломлению в 2002 г., Прашант Валанджу (Prashant М. Valanju) и его коллеги из Техасского университета в Остине наблюдали нечто любопытное. Преломляясь на границе сред с отрицательным и положительным показателем преломления, две волны с разными длинами отклонялись на немного разные углы. Картина биений получалась не такой, как следовало бы для лучей при отрицательном преломлении, а такой, какой должна быть при положительном преломлении. Сопоставляя картину биений с групповой скоростью, исследователи из Техаса заключили, что любая физически осуществимая волна должна испытывать положительное преломление. И хотя материал с отрицательным показателем преломления мог бы существовать, отрицательное преломление получить невозможно.
Как же тогда объяснить результаты экспериментов в UCSD? Валанджу и многие другие исследователи приписывали наблюдаемое отрицательное преломление другим явлениям.
Быть может, образец поглощал так много энергии, что волны выходили наружу только с узкой стороны призмы, имитируя отрицательное преломление? В конце концов, метаматериал UCSD действительно сильно поглощает излучение, а измерения проводились вблизи призмы. Поэтому гипотеза о поглощении выглядит вполне правдоподобно.
Полученные выводы вызвали большое беспокойство: они могли обесценить не только эксперименты UCSD, но и весь круг явлений, предсказанных Веселаго. Однако после некоторых размышлений мы поняли, что полагаться на картину биений как на показатель групповой скорости нельзя: для двух волн, движущихся в разных направлениях, интерференционная картина никак не связана с групповой скоростью.
По мере того, как доводы критиков начали рушиться, появилось еще одно экспериментальное подтверждение отрицательного преломления. Группа Минаса Таниэлиана (Minas Tanielian) из компании Boeing Phantom Works в Сиэтле повторила эксперимент UCSD с призмой из метаматериала с очень низким поглощением.
Кроме того, датчик был расположен намного дальше от призмы, чтобы поглощение в метаматериале нельзя было перепутать с отрицательным преломлением луча. Высочайшее качество новых данных положило конец сомнениям в существовании отрицательного преломления.
Продолжение следует
Когда дым сражения рассеялся, мы начали понимать, что замечательная история, которую рассказал Веселаго, была не последним словом о материалах с отрицательным показателем преломления. Советский ученый пользовался методом геометрического построения световых лучей с учетом отражения и преломления на границах различных материалов. Этот мощный прием помогает понять, например, почему объекты в бассейне кажутся нам ближе к поверхности, чем на самом деле, и почему наполовину погруженный в жидкость карандаш представляется изогнутым. Все дело в том, что коэффициент преломления воды (n = 1,3) больше, чем у воздуха, и лучи света на границе между воздухом и водой преломляются. Показатель преломления приблизительно равен отношению реальной глубины к кажущейся.

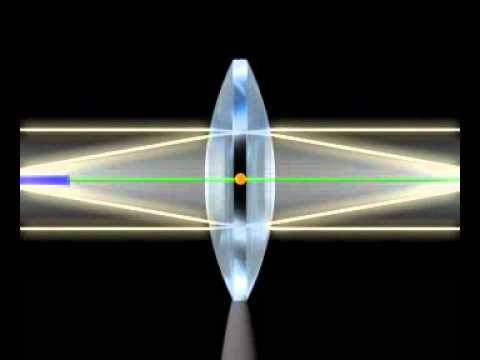

Веселаго использовал построение хода лучей, чтобы предсказать, что брус из материала с отрицательным показателем преломления n = −1 должен действовать как линза с уникальными свойствами. Большинство из нас знакомо с линзами из материалов с положительным преломлением — в камерах, лупах, микроскопах и телескопах. Они имеют фокусное расстояние, и место, где формируется изображение, зависит от сочетания фокусного расстояния и расстояния между объектом и линзой. Изображения обычно отличаются по размеру от объекта, и линзы работают лучше всего для объектов, лежащих на оси, проходящей через линзу. Линза Веселаго работает совершенно иначе, чем обычные: ее работа намного проще, она действует только на объекты, расположенные рядом с ней, и переносит все оптическое поле с одной стороны линзы на другую.
Линза Веселаго столь необычна, что Джону Пендри (John B. Pendry) пришлось задаться вопросом: насколько совершенно она может работать? И в частности, каково может быть предельное разрешение линзы Веселаго? Оптические элементы с положительным показателем преломления ограничены дифракционным пределом — они могут разрешать детали, размер которых равен или больше длины волны света, отраженного от объекта.
Дифракция накладывает окончательный предел на все системы создания изображения, наподобие наименьшего объекта, который можно рассмотреть в микроскоп, или наименьшего расстояния между двумя звездами, которое может разрешить телескоп. Дифракция определяет также наименьшую деталь, которую можно создать в процессе оптической литографии при производстве микрочипов (микросхем). Подобным же образом дифракция ограничивает количество информации, которую можно сохранить или прочитать на оптическом цифровом видеодиске (DVD). Способ обойти дифракционный предел мог бы решительным образом изменить технологии, позволив оптической литографии проникнуть в диапазон наноразмеров и, возможно, в сотни раз увеличить количество данных, сохраняемых на оптических дисках.
Чтобы определить, действительно ли оптика с отрицательным преломлением могла бы превзойти обычную («положительную») оптику, нам следует продвинуться дальше, чем просто рассмотреть ход лучей. Прежний подход пренебрегает дифракцией, и таким образом его нельзя использовать, чтобы предсказать разрешение линз с отрицательным преломлением.
Чтобы включить в рассмотрение дифракцию, нам пришлось использовать более точное описание электромагнитного поля.
Суперлинза
При более точном описании электромагнитные волны любых источников — излучающих атомов, радиоантенн или пучка света, — после прохождения через маленькое отверстие создают два разных типа полей: дальнее и ближнее поле. Дальнее поле, на что указывает его название, наблюдается вдали от объекта и улавливается линзой, формируя изображение объекта. К сожалению, это изображение содержит только грубую картину объекта, в которой дифракция ограничивает разрешение величиной длины волны. Ближнее поле содержит все мельчайшие детали объекта, но его интенсивность быстро падает с расстоянием. Линзы с положительным преломлением не дают никакого шанса на перехват чрезвычайно слабого ближнего поля и передачу его данных в изображение. Однако это не так для линз с отрицательным преломлением.
Подробно исследовав, как ближние и дальние поля источника взаимодействуют с линзой Веселаго, Пендри в 2000 г.
к всеобщему удивлению пришел к заключению, что линза, в принципе, может фокусировать как ближние, так и дальние поля. Если бы это ошеломляющее предсказание оказалось верным, это означало бы, что линза Веселаго, в отличие от всей другой известной оптики, не подчиняется дифракционному пределу. Поэтому плоскую структуру с отрицательным преломлением назвали суперлинзой.
При последующем анализе мы и другие исследователи нашли, что разрешение суперлинзы ограничено качеством ее материала с отрицательным преломлением. Для лучшей работы требуется не только чтобы показатель преломления n был равен −1, но также чтобы ε и μ оба были равны −1. Линза, у которой эти условия не выполняются, имеет резко ухудшенное разрешение. Одновременное выполнение этих условий — очень серьезное требование. Но в 2004 г. Энтони Грбич (Anthony Grbic) и Джордж Элефтериадес (George V. Eleftheriades) из Университета Торонто экспериментально показали, что метаматериал, построенный так, чтобы иметь ε =−1, и μ =−1 в диапазоне радиочастот, действительно может разрешить объекты в масштабе меньшем, чем дифракционный предел.
Их результат доказал, что суперлинзу можно построить, но можно ли ее создать для еще более коротких — оптических длин волн?
Сложность масштабирования метаматериалов в область оптических длин волн имеет две стороны. Прежде всего, металлические проводящие элементы, образующие микросхемы метаматериала, типа проводников и колец с разрезом, нужно уменьшить до масштаба нанометров, чтобы они были меньше, чем длина волны видимого света (400–700 нм). Во вторых, короткие длины волн соответствуют более высоким частотам, а металлы на таких частотах обладают худшей проводимостью, подавляя таким образом резонансы, на которых основаны свойства метаматериалов. В 2005 г. Костас Соуколис (Costas Soukoulis) из университета штата Айова и Мартин Вегенер (Martin Wegener) из университета Карлсруэ в Германии экспериментально продемонстрировали, что можно сделать кольца с разрезами, которые работают при длинах волн всего 1,5 мкм. Несмотря на то, что при столь малых длинах волн резонанс на магнитной компоненте поля становится весьма слабым, с такими элементами все еще можно сформировать интересные метаматериалы.
Но мы пока еще не можем изготовить материал, который при длинах волн видимого света приводит к μ =−1. К счастью, возможен компромисс. Когда расстояние между объектом и изображением намного меньше, чем длина волны, необходимо выполнить только условие ε =−1, а значением μ можно пренебречь. Как раз в прошлом году группа Ричарда Блэйки (Richard Blaikie) из университета Кентербери в Новой Зеландии и группа Ксианга Джанга (Xiang Zhang) из Калифорнийского университета в Беркли, следуя этим предписаниям, независимо продемонстрировали сверхразрешение в оптической системе. При оптических длинах волн собственные резонансы металла могут приводить к отрицательной диэлектрической постоянной (ε). Поэтому очень тонкий слой металла при длине волны, где ε =−1, может действовать как суперлинза. И Блэйки, и Джанг использовали слой серебра толщиной около 40 нм, чтобы получить изображение пучков света с длиной волны 365 нм, испускаемых сформированными отверстиями, меньшими, чем длина волны света.
И хотя серебряная пленка далека от идеальной линзы, серебряная суперлинза существенно улучшала разрешение изображения, доказывая правильность основного принципа работы суперлинзы.
Взгляд в будущее
Демонстрация работы суперлинзы — лишь последнее из многих предсказаний свойств материалов с отрицательным преломлением, которые предстоит реализовать, а это признак быстрого прогресса, происходящего в этой все расширяющейся области. Возможность отрицательного преломления заставила физиков пересмотреть практически всю область электромагнетизма. И когда этот круг идей будет полностью понят, основные оптические явления, такие как преломление и дифракционный предел разрешения, придется пересмотреть с учетом новых неожиданных поворотов, связанных с материалами, дающими отрицательное преломление.
Волшебство метаматериалов и магию отрицательного преломления все-таки необходимо «конвертировать» в прикладную технологию. Такой шаг потребует совершенствования конструкции метаматериалов и производства их по разумной цене.
Сейчас в этой области действует множество исследовательских групп, энергично разрабатывающих способы решения проблемы.
Литература:
1. Reversing Light with Negative Refraction. John B. Pendry and David R. Smith // Physics Today. Vol. 57. No. 6. P. 37–43. June 2004.
2. Negative-Refraction Metamaterials: Fundamental Principles and Applications. G. V. Eleftheriades and K. Balmain. Wiley-IEEE Press, 2005.
