Светодиоды XM-L T6 - технические характеристики, применение в фонарях

Компания Cree, производящая светодиод XM-L T6, является одним из лидеров среди производителей светотехнических приборов. К сожалению, она не имеет в России официального сайта, поэтому информации об этих изделиях мало. Светодиод T6 имеет очень хорошие технические характеристики, поэтому активно используется различными производителями световых приборов. В большинстве случаев на базе этих диодов делают следующие изделия:

  • фонари на аккумуляторных батареях;
  • лампы для транспортных средств;
  • светодиодные балки для машин скорой помощи, полиции и другой спецтехники;
  • габаритные фонари, фары с ближним и дальним светом.

Основные технические характеристики

Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм. Корпус полусферический, из прозрачного термостойкого пластика, по высоте 3,2 мм обеспечивает угол облучения 125 ̊, рабочий ток 700 мА, напряжение 2,9 В.

Конструкция и габариты XM-L T6
Конструкция и габариты XM-L T6



Параметры Cree XM-L T6
Световой поток в люмен 280
Мощность, Вт 2
Рабочая температура до 150°С
Номинальный ток, мА 700
Напряжение питания, при токе 700 мА 2,9 В
Габариты (длина и ширина, мм) 5 x 5
Угол свечения 125°
Индекс цветопередачи, Ra от 80 до 90

Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:

Мощность светового потока Cree XM-L T6 с различными спектрами излученияМощность светового потока Cree XM-L T6 с различными спектрами излучения

По стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение. Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).

Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.

графика зависимости интенсивности светового потока от температуры.

При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.

яркость светового потока

В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

Основные элементы конструкции фонаряОсновные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Режимы освещения С использованием линзы (люкс)
Без использования линзы (люкс)
Потребляемый ток (А)
Максимальный свет (High) 132 65 0,5
Средний (Medium) 100 51 0,35
Слабый (Low) 58 30 0,2

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

  • максимальный свет;
  • средний;
  • слабый;
  • стробоскоп;
  • SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

lampagid.ru

Как выбрать фонарик. Что такое люмены, канделы, тинт, бин, цветовая температура, Cree T6 и прочее.

Выбираем фонарик: все секреты простым языком.Что такое светодиод Cree T6? Как обманывают производители фонариков?  В чем фокус фонарика с фокусом? Выбрать хороший светодиодный фонарик может оказаться не так-то просто и я постараюсь максимально облечить эту задачу.

Важно нельзя обойти стороной грядущую крупную распродажу, Черная Пятница 2019 с новыми промокодами и купонами даст возможность неслабо сэкономить на каких-то крупных покупках. А, в общем-то, уже даже сейчас есть работающий купон на 8\50. Так что рекомендую потратить немного времени чтобы узнать как сэкономить на Black Friday 2019.  Читаем тут

В этом тексте я простым языком расскажу про базовые термины.Вы же не будете выбирать машину, не понимая разницу между автоматом и механикой?

люмен  |  кандела  |   цветовая  температура  |  тинт  |  бин  |  драйвер  | cтабилизация, терморегуляция и степдаун  |  типы фонариков  |   разница между светодиодами  |  самый емкий 18650 аккумулятор





Еще этак в 2015 году если вы хотели купить хороший светодиодный фонарик с яркостью в 1000 люмен, то нужно было выложить не меньше этак 100$.  И вот, спустя 4-5 лет ситуация кардинально изменилась. А старые модели безуспешно продают еще по тем ценам (см картинку ниже)

Эта яркость стала  ну вот совершенно обычной и вполне посильной для бюджетных фонариков порядка 15$.  К слову, самый яркий фонарик в мире сейчас светит уже под 100 000 люмен (Imalent MS18). Конечно, простейшая математика уличает производителя во традиционном приукрашивании характеристик и представители компании-производителя уклоняюсь от обсуждения этого на крупнейшем международном фонарном форуме. Тем не менее, порог в 50 000 люмен (см обзор Imalent MS12) перешагнули, что сравнительно недавно казалось немыслимым.

"Хороший" я отдельно выше выделил потому что и тогда и сейчас на алиэкспресс навалом всяких убогих поделок, которые сулят 100500 люмен всего за 10$. Это, к слову, справедливо и для акков.  Вчера вот держал в руках 12000mah аккумы -)


Итак, покупателю надо купить современный светодиодный фонарь на алиэкспресс. Заходит он в поиск и видит просто прорву всяких разных моделей.  Сидит и чешет репу, а что купить-то? Там люмены какие-то, тут канделы.  Покупатель решает не париться и просто выбрать самый популярный фонарик на алиэкспресс.  Сказано-сделано. И вот спустя месяц в мире становится на одного обладателя стремного зумовика больше.



Есть, разумеется и другая крайность.



Надеюсь мое руководство поможет вам удержаться от покупки, о которой потом придется сожалеть. Поверьте, сейчас есть возможность купить вполне хороший и недорогой фонарик абсолютно для любых целей.

Если же какие-то вопросы остались — пишите в комментариях, помогу с выбором или дополню\поправлю текст.  Итак, давайте приступим.



Светодиодный фонарик. Как правильно выбрать.



Что надо знать чтобы выбрать хороший фонарик.  Постараюсь рассказать простым языком.



Яркость = Люмен
Light-output



Что нужно понимать:

1) Яркий, мощный фонарик не значит дальнобойный.  Понятно что прирост яркости увеличит дальнобойность. Но решающую роль тут играет связка из оптики и светодиода.   500 люмен от правильной связки могут светить дальше чем 5000. Ближайшая аналогия — грузоподъёмность и скорость в автомобилях.

Так что, за редкими исключениями в виде поисковых фонариков, фонарик яркий или дальнобойный.  И не факт что вас устроят габариты моделей, сочетающих-таки эти обе характеристики. Эти два справа: Mateminco MT70  и Imalent RT70 еще и не самые большие.

Light-output

2)  Чем приличнее бренд, тем больше шансов что вы получите заявленное в спецификациии и наоборот.

Покупка безымянного (как вариант г*внофаера) фонарика на ali сулит простейший обман -  «светит на 1500, напишем 2000\3000\5000люмен»,  у приличных же брендов практикуется другая хитрость.

Максимальная яркость там указывается для турборежима. А его продолжительность маркетологи компании  предпочитают считать как-то так: «в турбо он жрет 5А, аккумулятор у нас 2500mah, значит пишем полчаса».

Справедливости ради, ряд производителей сейчас честно пишет  что-то типа 2000->1000 (1мин + 70 мин). Тут указывается яркость и продолжительность работы в максимальной яркости и то же самое для уровня, на который яркость сваливается с турбо.

Light-output



И, да, яркость в турбо обязана упасть.

По заданному в драйвере промежутку времени или срабатыванию терморегуляциии. Это падение называется «Степдаун».

Турбо своим названием подразумевает кратковременною работу на максимуме возможностей. Только вот падение может случится через минуту и вы успеете все рассмотреть. А может, как с дорогим и пафосным nitecore Mh33на 1\4 где-то за 2 секунды.  Технически заявленная яркость есть, а по факту ее нет.   Как правило, фонарик нормально работает именно на том режиме, куда падает с турбо.  Вот эту яркость и берите как нормальную рабочую, по ней и судите что может фонарик.

Light-output

Так что если вы видите какие-то сумасшедшие цифры яркости, если продавец в охотмаге дует вам в уши что отдача от света фонарика будет едва ли не как от ружья, спросите у него про длительность этого турбо.  А то есть такой обиходный термин «турбопых».

Тут я зашел на территорию другой темы, терморегуляции и степдауна. О них детальнее позже.



Из хорошего. Для фонариков порядка 1000люмен вранья насчет яркости ждать не стоит (я про нормальные бренды). Технологии достигли такого уровня, что такая яркость достигается без малейших проблем.  Лукавят тут уже со стабилизацией, про которую речь опят-таки пойдет дальше.

3)Для большинства бытовых нужд вам на самом деле хватит тех же 1000 люмен турбо и 600-700 люмен относительно постоянной яркости. Сейчас эти цифры не впечатляют, но поверьте, так оно и есть. При чудовищном количества прошедших через мои руки фонариков, я 5 лет обхожусь 300 люмен карманным фонариком на 14500 литии.  Этого вполне хватает для того чтобы посветить по сторонам во время вечерних прогулок.

как пример, вот свет самого популярного фонарика на алиэкспресс (из приличных) Convoy S2+ 6500K 4x7135.  Где-то порядка 600-700 люмен. Вроде бы немного, но в пределах полусотни метров вам хватит за глаза. Заодно тут отлична видна разница в цветовой температуре, о которой речь пойдет далее.

Light-outputLight-output



5) Некоторые, особенно хитровыдуманные производители считают яркость без учета потерь на оптике. А то и просто «так, при токе в 4А этот светодиод должен выдавать 1500люм, так и напишем». Но это специфический случай, который я тут упомянул просто чтобы значил что и так могут.



Дальнобойность = Кандела
Beam-distance
Что нужно понимать:

1) Есть дальнобойность и есть полезная дальнобойность. Ну, по крайне мере для меня.

Тут хитрость в том что как и яркость, дальнобойность по ANSI (это я беру вот лучший случай).  Так-то уже радует сам факт подсчета по какому-никакому стандарту. Вот только 500м ANSI дальнобойность означает что на расстоянии в 500м фонарик даст яркость в 1 люмен. И толку тогда от такой гомеопатический яркости? Вот и оказывается что реально полезная дальнобойность может быть заметно меньше, этак  350м. Поэтому я в своих обзорах всегда стараюсь выделить отдельно именно полезную дальнобойность в двух видах: а) с хорошей детализацией и яркостью б) ну чтоб хоть ПАЗик от слона отличить.

С учетом разрешающей способности человеческого глаза и большинства ситуаций когда вам нужен дальнобойный свет, если фонарик хорош светит на дистанции в 300-400 метров, то этого достаточно.

Beam-distanceBeam-distance



2) Светораспределение.

Чем дальнобойнее фонарик, тем менее он удобен для работы вблизи и наоборот.  В исключительном большинстве случаев дальнобойность достигается сочетанием специфического светодиода с глубоким гладким рефлектором. В итоге получается вот такая картинка. В центре очень ярко, по бокам — тьма египетская.  Вот вам пример работы неплохого дальнобоя на короткой дистанции.

Beam-distance

На светораспределение исключительно сильно влияет тип светодиода и рефлектора.

Beam-distanceBeam-distance

При прочих равных.

1) Гладкий рефлектор дальнобойнее текстурированного. (и как я уже говорил, менее удобен вблизи)
2) Меньший по размеру светодиод (XHP35) даст на одинаковой яркости больше кандел чем большой и яркий (XHP70). Простой пример — прокачивайте литр\сек через небольшой шланг и через шириной в запястье. Где струя будет бить дальше?
3) дедомленный светодиод (т.е. со снятым силиконовым куполом) будет давать еще больше кандел. яркость будет чуть меньше. Дедомленный обозначается HI (high intensity)\ с куполом HD (hi density).

Сейчас самый лучший светодиод для дальнобойного фонарика — дедомленный XHP35. Относительно неплохой — XPL-HI. Если фонарик, к которому вы присматриваетесь, построен на XM-L2, то лучше поискать что-то современнее. Хотя, справедливости ради, и тут есть хорошие модели.  Например тот же Maxtoch Shooter 2x



Beam-distanceBeam-distance

Как далеко светит современный мощный дальнобойный фонарик? Реально они светят где-то на 1-1,2км.  Отличные примеры -  Thrunite TN42, Acebeam T21\K70\K75, Olight Javelot Pro.

Beam-distance

Есть пара моделей дальнобойнее,  но таскать 3кг дубины вам будет неудобно, это просто форумная хотелка.

Beam-distance

3)   На дистанции этак в 300м мощный топовый дальнобойный фонарик будет работать на 20-30% мощности, а какой-то обычный на 75%.  Соответственно, последний быстрее и разрядится. Правда, наверняка, и стоить он будет меньше.

4) В одном и том же корпусе и на одной и той же яркости более теплый свет будет более дальнобойным.  Холодный свет отлично отражается от всякой пыли и капель в воде, изрядно сьедая дальнобойный потенциал. Вспомните какого цвет у вас противотуманки в машине?  И тут мы пришли к следующему разделу.

Кельвин = Цветовая температура.
Beam-distance

Начну на примере фонариков convoy

полный сравнительный обзор всех моделей convoy   — полезно для ознакомления, если вы вам нужен простой, но все же недорогой и приличный фонарик. Ассортимент Convoy покрывает все нужды и вам не придется переваливать за порог 50$.

На странице того же S2+ можно увидеть вот такие вот цифры.

Beam-distanceЕсли упростить, то строчка«испускаемый цвет» указывает на цветовую температуру.   Чтобы быстро ориентироваться -  1А максимально холодный, 7А максимально теплый.



Тут полезно изучить два прямо относящихся к теме слова.

 Бин. Биновка светодиодов – это и процеcс (и результат) сортировки светодиодов на группы по яркости и цветовой температуре.

Тинт — оттенок света внутри одного бина. Зеленит там свет или слегка уходит в красноту.



Самая популярная марка светодиодов,  Cree ранжирует их на девять групп, с 0 по 8.

0-2 – холодный свет от 5250К)  |  3-5 – нейтральный (3750-5250К)  | 6-8 – теплый, ниже 3750К.

 Каждая группа где-то в пределах 500К, + есть дополнительные подгруппы A-B-C-D.   Цифра указывает на оттенок, который и называется тинт.



По большому счету, если вы не фонарёвщик, то заморачиваться с бинами и тинтами смысла нет.  Достаточно просто узнать что такая штука есть.

 Так что если вам надо выбрать фонарик convoy на aliexpress, в Convoy official store вы увидите эту таблицу

Beam-distance

то просто переведите глаз на цифры ниже.

 U2-1A 6500-7000K  T6-3B 5000-5200К  T6-4C 4300-4500K    T5-5B 4000-4200K  T4-7A 3000-3200K



Вот и все, температура прямо указана в Кельвинах, заморачиваться с расшифровкой цвето-яркостных бинов не надо. А с учетом того что все кроме Саймона (Главный Торговец Конвоями) дают от силы выбор между одним вариантом нейтрального  (NW) и одним холодного (CW) света, то вам все эти цвето-яркостные бины вообще не впились.

А вот, собственно и вопрос про то, что же такое LED T6 светодиод, как их называют на aliexpress.
Ответ прост.

НЕТ такого светодиода как T6!?

Это все равно что называть модель ружья «дробь 6й размер».

Т6 это всего лишь одна группа яркости и не более того.  Разумеется, если вы хотите купить фонарик с, где в описании значится «Т6 светодиод», стоит рассчитывать что вы получите какую-то подделку с жутчайшим синим светом за порогом в 7000К.  Яркость в таких моделях как правило на превышает этак 400-500 люмен.

Настоящий Cree XML2                                                         подделка в зумовике.

Beam-distanceBeam-distance

 Да, коли тут встретили эти цифры, расскажу о том что значит для Convoy 7135.

[ 7135  — это стабилизаторы тока. Чем их больше, тем больший ток будет подаваться на светодиод и ярче будет светить фонарик.  Вроде бы вот оно -  бери больше, тот же 8х7135 и радуйся. Ан нет — чем ярче тем быстрее греется и тем быстрее разрядится аккум, уронив яркость ( вы же не ждете за 10-15 баксов полной стабилизации яркости?). Лично я для того же S2+ всегда ограничиваюсь 4х7135 и мне этого более чем хватает. ]



Фактически, самое главное что нужно знать про цветовую температуру:

1) За редкими исключениями, чем теплее свет, тем меньше яркость. Производители гонятся за большИми цифрами в спецификации, поэтому в большинстве случаев ставят холодный светодиод.  Покупатели или не в курсе разницы, или не имеют возможности выбора.  Возможность выбора между CW\NW — показатель хорошего отношения производителя к покупателю.

2) Чем теплее свет, тем больше  пробивная сила. И это может значительно свести на нет эту разницу в яркости. Особенно хорошо разница между холодным 6500К и теплым 3000К светом проявится в дыму\пыли\тумане. Недаром тем же пожарным нужен именно теплый свет.  Да противотуманки вспомните, в конце-концов.  Все хорошие дальнобои выполнены в нейтральном свете.



Вот вам исключительно наглядная картинка. Convoy S2+ в трех цветовых решениях, 4200\5000\6500K.
отчетливо видна разница в яркости. С одной стороны, 6500K явно ярче, с другой — холоднючий свет явно не так приятен на глаз.  Лично мне по душе вариант в центре. 5000К не так желтит, при этом существенного провала по яркости нет.



Стабилизация и терморегуляция
 Beam-distance
Стабилизация

сохранение яркости постоянной по мере падения заряда аккумулятора.



Если покупать бюджетный фонарик, то скорее всего яркость будет падать так.  Впрочем, на средних режимах 1% падение за 5 минут не так и страшно, глаз этого не заметит.    Вот для примера — самый популярный недорогой фонарик с алиэкспресс convoy S2+

Beam-distance
Яркость Convoy С8+ XPL-HI c бискотти драйвером на 100% выглядит гораздо хуже.
Beam-distance

 А фонарик по-приличнее, с большей вероятностью будет давать гораздо более приятный график полной стабилизации яркости. Как включите в одном режиме, так и будет светить. Разве что перейдет на уровень ниже по мере разряда.  Хотя и выбор недорогой модели может приятно удивить. Вот, например, Convoy S11

Beam-distanceСейчас тот же Fenix, к слову, дают на упаковках графики, по которым можно оценить стабилизацию.  В целом,  как и говорил — чем приличнее бренд, тем больше шансов что стабилизация будет полной.   И об том тоже стоит спросить, если вы покупаете фонарик в оффлайне. Beam-distance



Терморегуляция  — регулирование яркости в зависимости от уровня нагрева фонарика.





«пила» — явный пример плохой терморегуляции.  Фонарик греется, яркость падает. На этой яркости тушка охлаждается и яркость снова прыгает вверх.  В итоге получается дебильная чехарда.

Купив фонарик Klarus, с большой вероятностью вы получите именно такую вот пилу- это такая фишка производителя.  Вот вам пример графика с охлаждением и без.  Кроме этого, тут виден адовый зазор между turbo и high.  Тоже, любимый Кларусом косяк.

Beam-distance

Хорошая терморегуляция, это когда при охлаждении яркость или переходит на полностью стабилизированный (в идеале) уровень выше чем high (верхняя картинка — Lumintop ODL20C) или продолжительно турбо увеличивается ( нижняя картинка).  Последнее я нахожу более практичным. Работа на близком к турбо уровню будет радовать вас хорошей яркостью и дальнобойностью, но неизбежно сделает ее короче — жрать-то фонарик будет больше.



Beam-distanceBeam-distance





1) в дешевых фонариках в большинстве случаев нет терморегуляции. Так что есть шансы того что его просто нельзя будет держать в руках (если это какая-то сравнительно мощная поделка).   2000 люмен в размере convoy C8 просто раскочегарят его так что без перчаток и не удержишь.   А помимо рук чрезмерный нагрев крайне вреден для аккумуляторов.  у меня вот так как-то раз сдох недешёвый vtc6. А может дойти и до худшего.

Beam-distance

2) Логично что в помещении фонарик нагреется быстрее чем на открытом воздухе. А если там зима и ветер, то разница может быть колоссальной.



В Convoy L6, хоть это не пример дешевой поделки, тоже нет терморегуляции. В силу хорошего питания фонарик способен держать максимальную яркость очень долго, но при этом вам придется смотреть на фонарик со стороны.  Удержать его в руках не получится.

Beam-distanceBeam-distance

Итог:  важно не только как ярко светит фонарик, но и:

а) как долго он будет светить на этой яркости  |    б) как он будет светить потом.



Толку-то вам от впечатляющей яркости, если она длится секунды?



 Рефлекторы, ТИР-оптика, фонарики с зумом.



Основное я уже объяснил:

с одним и тем же светодиодом и на одном и том же режиме фонарик с гладким рефлектором будет светить дальнобойнее текстурированного, глубокий рефлектор дальнобойнее мелкого.  В принципе, даже в таких размерах можно добиться прироста дальнобойности за счет наличия какого-то дальнобойного светодиода. Неплохой пример — Convoy S3 XPL-HI

Beam-distance

Разумеется,  дальнобойный свет будет неудобен вблизи, а ближнебойный не пробьет вдаль.

Beam-distance

Фактически, это все что вам нужно знать про влияния рефлектора при выборе фонарика.





ТИР-оптика. Если совсем упрощённо, то ТИР-линза лучше контролирует световой поток.   Как правило ТИРки ставят чтобы обеспечить приятный размытый свет вблизи. Ярким примером тут является народный Skilhunt H03

 При наличии желания и прямых рук, богатый выбор позволяет поставить на фонарик именно ТИРку с необходимым вам углом рассеивания.  Как оптика, ТИРки бывают ну очень красивые. Например в Fenix E16 центральная гладкая часть формирует узкий пучок света, в то время как усеивающие периметр микролинзы дают хорошую засветку. В итоге крохотный фонарик дает приятный по светораспределению свет.

Beam-distanceКак правило угол света от ТИРок можно подобрать от 10 до 120 c лишним градусов.



Beam-distanceBeam-distance

Бывают целые блоки из ТИР-линз

Beam-distance

в большинстве случаев, ТИР-оптику ставят для достижения максимального рассеивания света. Собственно — "флудер" как категория фонариков так и переводится как заливающий.



Справедливости ради, люди, которых заботит наличие или установка ТИР оптики, уже и так знают что это и зачем.




 А вот и самая мякотка.  В силу своей цены и красивых маркетинговых цифры самый популярный фонарик на алиэкспресс в 2019 году, такой же как и 5 лет назад — мерзкий зумовик.

Beam-distance

Китайцы щедры, обещают ни много ни мало на разных версиях. Казалось бы есть возможность выбрать фонарик едва ли не с любой яркостью :T6 4000 лм L2 8000 лм V6 10000 лм

Понятно что в реальности вы получаете г*но.   Тут нет ничего.  Нет:

1) Нормального светораспределению. На ближнем конце вы получаете тусклый круг. На дальнем крохотный квадрат с прожилками.

2) Теплоотвода.Впрочем это компенсируется тем ....
3) Нет нормальной яркости, тут не будет больше 300люм вT6 версии.  Покупка старших версий — развод, потому что за 13 баксов можно купить тот же конвой.

4) дальнобойности.  На дальнем фокусе он светит также как самый дешевый S2+.  Казалось бы почему? Да потому что асферическая линза дает дичайшие потери яркости при выдвижении линзы вперед.

Зато есть синюшный свет и адовое ШИМ-мерцание на младших режимах.

смотрите сами. Этот дешевый светодиодный фонарик светит одинаково мерзко на любой дистанции и на любом положении фокуса.

 Convoy C8+ XPL-Hi 6500k

Beam-distance

 Ultrafire T6

Beam-distance

Convoy S2+ XML2 4x7135  6500k

Beam-distance

Хотя, за 3 бакса его вполне можно бросить в бардачок машины как аварийный, что есть то есть.



Впрочем, если зум-система реализована с ТИР-оптикой (например серия FD у Fenix или более доступный Яркий Луч Falcon), то тут потерь яркости почти нет и такой фонарик близок к универсальному.

Beam-distanceBeam-distance





 Последнее что осталось сказать — аккумуляторы и зарядки.  и тут надо знать одно.
сейчас, в 2019 году cамый емкий 18650 аккумулятор  — 3500mah.  никаких 7000-12000 и близко не существует. Как правило, чтобы узнать реальную емкость такого аккума, надо отнять нолик в конце.

Beam-distance


если вам нужен емкий аккумулятор для фонарика с алиэкспресс, то в 9 случаях из 10 вам хватит вот этой перепаковки NCR18650B. Емкость 3200-3300, есть плата защиты.

Beam-distance

 Если фонарик потребляет этак от 5А (т.е условно от 1500люмен), то стоит озаботиться покупкой любых высокотоковых, скорее всего вам все равно подсунут перепаковку чего-то хуже, но по току хватит.



что важно знать. есть Samsung, Sony, Sanyo-Panasonic, LG. Все. никаких там ультрафаеров, трастфаеров и прочего (особенно с fire  в конце названия). Что там за химия внутри, непонятно. Равносильно нет никакого смысла покупать втридорога аккумуляторы Nitecore\Fenix\Olight. Вы заплатите вторую цену за термоусадку с логотипом. Ячейка-то внутри будет из тех же что привел выше.

Beam-distanceBeam-distance
Beam-distance

 Последнее, о чем стоит упомянуть.  Я часто сталкивался с фразой типа «а какой сейчас самый яркий и дальнобойный фонарик на алиэкспресс? Хочу купить!» И если я достаточно хорошо изложил все, то вы поняли, что в подавляющем большинстве случаев — яркость обратна дальнобойности.  Но! Есть категория фонариков, которые все-таки сочетают эти характеристики. Это — поисковые фонарики.  Как правило, сейчас они построены на базе огромного гладкого рефлектора и дедомленного XHP70 светодиода, который выдает в форсированном режиме порядка 6000люм. И такая связка дает свет с достаточной боковой заливкой чтобы было относительно удобно работать вблизи. При этом на максимальной яркости дальнобойность будет хоть и ниже топовых дальнобоев типа Acebeam T21 или Olight Javelot Pro, но далеко за пределами того что вам обычно требуется. А так как обычно такие фонарики работают на 4х18650 питании, то довеском вы получаете отличную продолжительность работы и полную стабилизацию.

На мой взгляд, лучший поисковый фонарик на рынке — Mateminco MT70. Потрясающий фонарик с какой стороны не посмотри.   Если 100$ для вас слишком много и светить на 800м вы не собираетесь, то разумным бюджетным решением будет покупка Convoy M3 с гладким рефлектором.  В компактном карманном размере вы получите максимум возможного за весьма скромную сумму.

Beam-distanceBeam-distance
Beam-distanceBeam-distance

Вот, смотрите

400м
Beam-distance
175мBeam-distance


До кучи есть еще и видеоверсия всего вышеозвученного, с большим количеством иллюстраций.  Если тема фонариков вам интересна — подписывайтесь на мой канал c обзорами фонариков на utube.



 Ну вот и все. Надеюсь что этот труд не пошел впустую. И теперь, если вы хотите выбрать фонарик, то знаете на что обратить внимание и какие вопросы задавать чтобы не выкинуть впустую деньги и получить именно тот фонарик, который вы хотели купить.



Если какой-то момент остался нераскрытым, пишите — добавлю.  Да и так, постепенно буду добивать и переструктурировать этот текст, чтобы в конечном итоге он был максимально нагляден и понятен



Теперь, когда вы понимаете что к чему, можно посмотреть и на подборки фонариков, где есть уже конкретные модели для каждой из ситуаций: дальнобойный фонарики, налобники, наключники и так далее.  Полный список подборок тут, ниже три основные.

—Выбираем фонарик Convoy. Наглядное сравнение популярных моделей.
— Лучший недорогой дальнобойный фонарик с али: Convoy C8+ XPL-Hi vs Convoy C8 XML-2 vs зумовик Ultrafire
— Выбираем фонарик с aliexpress ч.2: от15 до 50$



ТОП-10 самых популярных автотоваров на aliexpress по заказам из России!

Топ-10 товаров для школы с Aliexpress





www.ixbt.com

Светодиод CREE XM-L T6: обзор, характеристики, драйвер

Американская компания с тридцатилетней историей выпускает лучшую полупроводниковую продукцию. Светодиод Cree XM-L T6 представляет собой одну из самых популярных моделей в ряду мощных led. С момента его появления в 2011 году и до настоящего времени является самым продаваемым led фирмы Cree. Все это благодаря его производительности и качеству.

Достоинства XM-L T6

Чип cree xm-l имеет форму квадрата со сторонами 5х5 мм, и расположен на зеленой подложке. Это отличает его от светодиодов предшествующих и новых поколений, подложка которых имеет серый цвет. Сверху светодиод защищает прозрачная линза, с радиусом около 3 мм. Главным достоинством светодиода является его световой поток, значения которого разнятся в зависимости от цветовой температуры.

При этом потребляемая мощность не превышает 10 Вт.

Значение теплового сопротивления около 2,5°С/Вт. Алюминиевая теплоотводящая подложка может быть в форме звезды с диаметром 20 мм, а также круглая с выемками, диаметром 16 мм. Толщина подложки составляет 2 мм.

Основные параметры

Габариты светодиода не очень большие, особенно если учитывать его параметры свечения.

Размеры светодиода

Главным параметром Cree XM-L является световой поток. Для модели Т6 минимальное значение светового потока равно 280 лм. При этом ток составляет 0.7А. При увеличении тока до 1 А минимальный световой поток будет 388 лм, соответственно, при 1.5 А – 551 лм, при 2А – 692 лм.

Эти данные получены теоретически, на практике нормальная работа гарантируется при номинальном значении тока в 700 мА.

Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°.  Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.

ВАХ светодиода Cree XM-L T6 при нормальной температуре

Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

  • номинальное входное напряжение – 4.2 В;
  • сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.



ledno.ru

Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта — подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°. основные характеристикивольт-амперные характеристикизависимость светового потока от температуры переходазависимость излучениягабариты

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.параметры светового потока Cree xm-l

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. график ANSIРазница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. 505153E1E2E3Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6. конфигурация кода

Читайте так же

ledjournal.info

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

  • Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
  • Устойчивы к вибрационному и механическому воздействию.
  • Длительный срок работоспособности.
  • Низкий расход энергии.
  • Миниатюрные габариты и экономичный дизайн.
  • Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
  • Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
  • Ширина светового луча может варьироваться от 15 до 180 градусов.
  • Использование низкого уровня напряжения во время эксплуатации.
  • Не нагревается в процессе работы.
  • Работают при больших температурных перепадах внешней среды.
  • Количество активаций светодиода не влияет на срок службы диода.



Характеристики Cree XM-L T6, XM-L2, XP-L

  • Светодиод Cree XM-L T6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 - 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 - 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

  • Светодиод Cree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 - 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

  • Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность - до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие - усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод - весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL - это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.



Характеристики: XM-L XM-LT6 XM-L2  XP-L



Номинальный световой поток (Люмен)



164-300



290



200-320



200-420



Мощность (Вт)



2



2



2



2.2



Рабочая температура (градусов)



От - 40 до + 85



От - 40 до + 150



От - 40 до + 90



От - 40 до + 120



Сила номинального тока (мА)



700



700



700



1050

Светоотдача на примере отдельных бинов диода

XM-L U2  (300 лм на токе 700 мА)

XM-L T6  (290 лм на токе 700 мА)

XM-L2 U2 (320 лм на токе 700 мА)

XP-L V2     (420 лм на токе 1050 мА)



Размеры  (мм)



5 x 5



5 x 5



5 x 5



3,45 х 3,45



Угол светового потока (градусов)



до 125



до 125



до 125



до 125



Индекс цветопередачи (Ra)



70 - 90



70 - 90



70 - 90



70 - 90



Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото





underbuy.ru

Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

✔ Купить фонари на диодах XM-L T6, U2 и диодах XM-L2 T6, U2, U3, можно в нашем магазине по этой ссылке ✔

Благодаря универсальным свойствам, сверъхяркие светодиоды получили широкую популярность во многих отраслях. Они используются при подсветке рекламных конструкций, зданий, дорожных указателей и знаков, отдельных частей интерьера, при тюнинге автомобилей и многом другом.

Светодиоды CREE
Сверъхяркие светодиоды, разработанные на основе карбида кремния и нитрида галия, имеют длительный срок службы, низкое энергопотребление и не содержат в своем составе вредных веществ. Такие светодиоды чаще всего используются для подсветки автомагистралей, пешеходных и подземных переходов. Так же их используют в прожекторах, светильниках, уличных фонарях и ручных фонариках.

Cветодиод CREE XM-L
Представитель мощных (10 Вт) светодиодов для фонарей и стационарного освещения. При токе в 3 А, способны отдавать до 900 Лм светового потока. Максимальный световой поток для XM-L находится в пределах 618 - 1008 Лм (в зависимости от бина яркости). Яркостные бины это модификации светодиода, отличающиеся в основном яркостью, иногда оттенком при сравнении. У светодиодов XM-L бины бывают (в порядке возрастания яркости): S6, T2, T3, T4, T5, T6, U2, U3.





Характеристики светодиода CREE XM-L T6:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 - 3.5 В
Рабочий ток: 700 - 3000 мА
Потребляемая мощность: 3 - 10 Вт
Световой поток: 280 - 1200 Люмен
Угол светового потока: 120 градусов
Цветовая температура: 5000 - 8300 К




Характеристики светодиода CREE XM-L U2:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 - 3.5 В
Рабочий ток: 700 - 3000 мА
Потребляемая мощность: 3 - 10 Вт
Световой поток: 300 - 1400 Люмен
Угол светового потока: 125 градусов
Цветовая температура: 5000 - 8300 К

Вывод

Из сравнения характеристик этих двух светодиодов мы видим, что светодиод CREE XM-L U2 при тех же габаритных размерах, одинаковом рабочем напряжении и потребляемой мощности, обеспечивает несколько больший световой поток, чем светодиод CREE XM-L T6, при этом же диод Cree T6 является на данный момент самый оптимальным вариантом по соотношению цены и светоотдаче. Фонари на диоде Cree XML T6 являются самыми популярными в недорогих фонарях. В настоящее время в более новых моделях брендовых фонарей уже используются XML2 U2, XM-L2 U3 и даже новейший диод HI V2.

Следующая статья: Сравнение новейших светодиодов CREE XHP50 и XHP70

Самые популярные модели фонарей на нашем сайте, выбери и нажми на картинку:





underbuy.ru

Мегавелофара на 5 светодиодах Cree XM-L T6

Здравствуйте, друзья! Сегодня поговорим о велоаксессуарах, ведь сезон уже можно считать открытым. Самыми важными из них являются средства, повышающие безопасность движения. Самое-самое главное это велошлем. Его советуют приобретать в оффлайновых магазинах, с примеркой по месту. Вторым по счёту будет велоосвещение. Головная фара/фонарь и задний фонарь являются обязательными для безопасного движения в черте города и тем более за городом. Как раз их приобретать за бугром- мило дело, у нас в магазинах они продаются с наценкой в 2-3 раза.
Наткнулся я случайно на фару аж с 5ю светодиодами XM-L-T6, и стало мне очень любопытно её пощупать. Связался с Санни из DX и спустя просто огромное время (спасибо нашей родной почте) получил её для тестов.

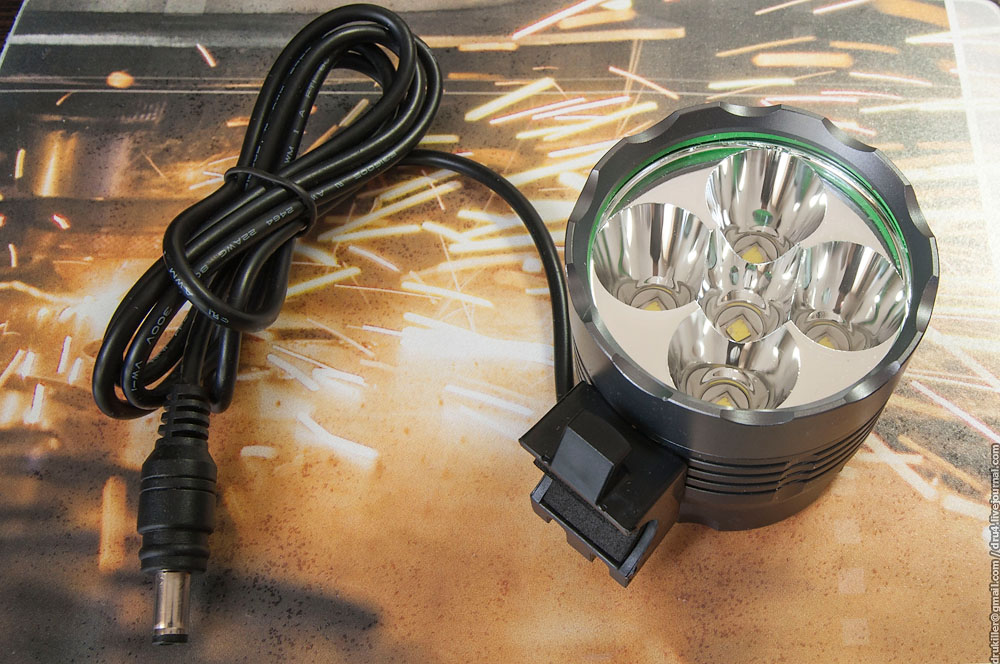

Вот она, красавица. Хочу сразу обратить внимание, что в комплектации нет ни аккумуляторов, ни зарядника. Входное напряжение по паспорту 5.4~12 В, у меня были аккумуляторы на ~8.4 В, 2S2P из обычных 18650, с ними и будем проводить испытания.

Залезем внутрь, для этого надо открутить «корону». Между стеклом и короной проложено уплотняющее фосфорисцирующее колечко. На самом корпусе есть проточка с резиновым колечком. Силиконовая смазка при этом отсутствует. Микросхема, драйвер полевого транзистора, со спиленной маркировкой. Вполне может быть, что это и не драйвер, а операционник для рядом расположенных SMD светодиодов. Они, кстати, сообщают об уровне подаваемого напряжения и скажут о приближающейся кончине аккумулятора.

На обратной стороне прячется индуктивность, под ней- полевичок, и его небольшая обвязка. На плате драйвера присутствует маркировка YYTD84-05

Плата светодиодов приклеена к алюминиевому основанию на термоклей. Дополнительный прижим осуществляется через сами площадки диодов отражателем, для этого сделаны прокладки из белого пластика. Отражатель к основанию притягивается 2мя винтами. Глазастые уже поняли, что китайцы лукавят, называя эту фару XM-L-T6. В соответствии с этой спецификацией это уже XM-L2, которые являются следующей ступенькой эволюции серии XM. Об этом говорит наличие двух проводов внутри сборки и точечная перфорация подложки. Диоды эти более эффективны, чем предыдущее поколение, но вот какой BIN- не понятно.

Впаяемся в провод питания, измерим ток на максимальном режиме. Напряжение при этом на аккумуляторе составляет 8.1 В, получаем около 12 Вт. Скажем, 1 Вт осядет на преобразователе, значит в свет уходит 10-11 Вт. Отсюда сразу следует то, что диоды работают не на полной мощности. Но это и очень здорово. Кривая эффективности светодиода такова, что с ростом протекающего через него тока, его светимость увеличивается, но не так сильно как хотелось бы. Но при этом значительно растёт нагрев и, как следствие, его КПД снижается. Так что, с точки зрения простоты конструкции и здравого смысла, лучше поставить серию диодов и запитать их на половину мощности, чем их меньшее количество жарить на полную и пытаться как-то их охлаждать.
Для полноты картины, на среднем режиме ток составляет 0.3 А. Для старой фары, ссылка на которую будет позднее, эти величины составляют 1.3, 0.8 и 0.4 А

Батареи заряжены, можно начинать боевое сравнение.

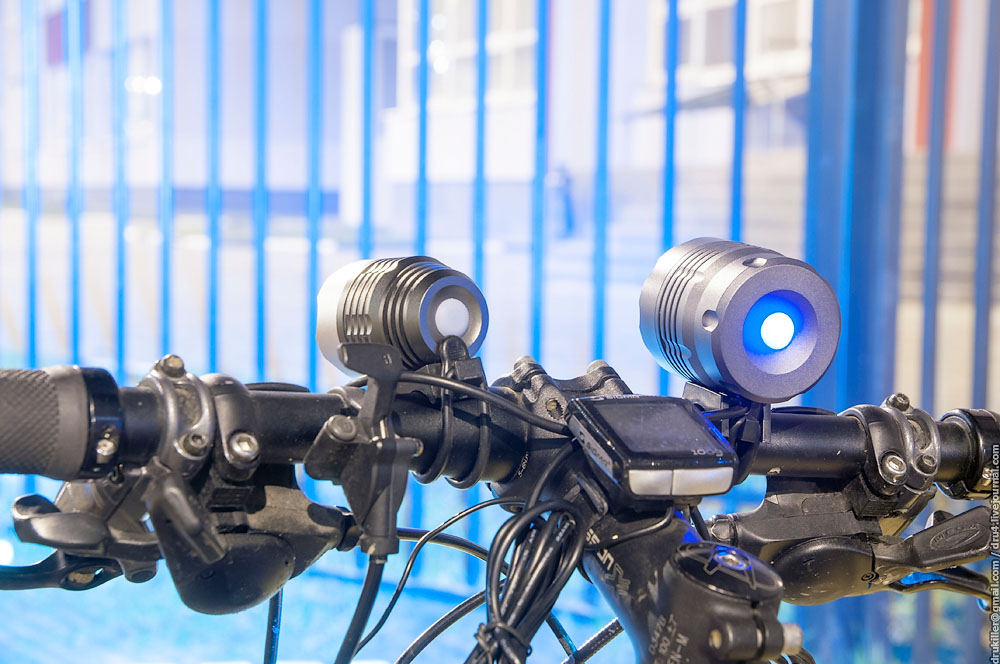

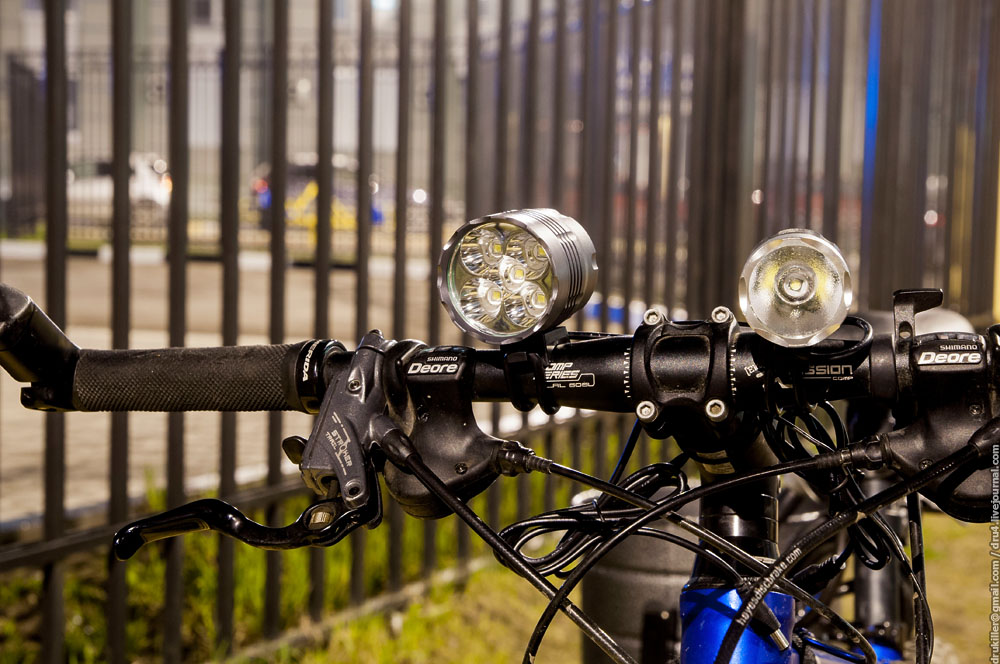

Сравнивать будем фарами, с которыми мы с женой катаемся по ночам T6 XML-T6 3-Mode «1200-Lumen». Зарядка и аккумулятор используются от них же.

От велосипеда и штатива до стены здания примерно 40 метров. Фотоаппарат был в ручном режиме и на одних и тех же настройках на протяжении всех кадров.

1)T6 XML-T6, режим максимальный.

2)T6 XML-T6, режим средний.

3)T6 XML-T6, режим слабый. На всех режимах заметная ярка середина, и незначительная боковая засветка. Блин, я раньше думал что это отличная боковая засветка. Но дальше вы поймёте, как я ошибался.

4) 5 x Cree XM-L T6 3000lm, режим максимальный. Вот это блин шикарная боковая засветка!!!111. Я был в шоке, когда включил её в первый раз. Пучок широкий, заливающий, настоящий flood light!

5) 5 x Cree XM-L T6 3000lm, режим средний. Следующий режим снимать бесполезно, это очень раздражающий строб. Отличный режим для движения днём, автолюбители его издалека палят.

Примерно вот так выглядит дорожка с точки зрения велосипедиста.

Фотографии в антураже.

Пора подводить итоги. Фара очень понравилась. Понравилась настолько сильно, прямо как когда я впервый раз пересел с фонаря на 100500 светодиодах на один с 3 ваттным светодиодом. Комфортно более чем. Единственное что, эта штука будет слепить встречных пешеходов и автолюбителей, так что её следует наклонять пониже, и при необходимости сразу выключать. Привыкайте, что водители будут дальним подмаргивать.

Из откровенных минусов то, что нет в комплекте зарядного устройства и аккумуляторов. Тем, кто покупает в качестве апгрейда- отлично, не нужно платить за то что уже есть. А тем, кто покупает с нуля, я бы посоветовал купить всё в сборе.

С почином меня, первый пост -))

mysku.ru

Светодиод t6 – Светодиоды XM-L T6 — технические характеристики, применение в фонарях

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
