Тренога для котелка своими руками

Все знают, как подвесить котелок над костром. В дужки котелков продевают перекладину. У костра вбивают в землю две палки с рогатками. Перекладину кладут на рогатки. Это самый известный способ. Но не самый удобный. Чтобы снять котелок, надо поднять перекладину. Как еще подвесить котелок и чайник над огнём? Тренога для котелка, которую можно сделать своими руками – одно из древнейших костровых приспособлений.

Содержание

• Изготовление треноги для котелка своими руками из подручных материалов
• Тренога для котелка своими руками
• Тренога для котелка своими руками на опорах
• Таганок на маршруте
• Как установить котелок овальной формы
• Как подвесить котелок над костром другими способами

Изготовление треноги для котелка своими руками из подручных материалов

Приспособление для установки котелка над костром называется таганок.

Таганки на трех опорах бывают:

• В виде трёх длинных жердей. Их втыкают одним концом в землю. Верхние концы соединяют пирамидой. К вершине прикрепляют подвес для котелка.

• В виде трех опор, соединённых поперечинами, кольцом или решёткой. Котёл или казан ставят сверху.


Хотя сегодня таганком называют и другое приспособление, с горизонтальной поверхностью-решеткой, на которую, как на плиту, ставится котелок.

Конструкция на трёх опорах устойчивее, чем на двух рогатках. Чтобы повесить котелок, бывалые туристы берут с собой цепь или трос с крючками. Стальной подвес котелка скрепляет концы жердей.

Котелок подвешивают на крючки на разную высоту. Так уменьшают или увеличивают температуру. На треноге удобно готовить в круглом котле со сферическим дном.

Опытные рыбаки и туристы знают, как сделать треногу для котелка своими руками. На жерди рубят молодые деревца. Вершины жердей перевязывают тонкими ветками. Подвес котелка вырезают из развилки толстых веток. Иногда близко стоящие деревца пригибают и связывают вершины.

Тренога из дерева делается из свежесрубленных стволов. Сухие жерди прогорают. Не везде разрешают рубить лес. Поэтому в походы берут металлические таганки.

Самодельная тренога для котелка служит годами. Таганки делают из арматуры, металлических уголков и трубок в гаражных мастерских. Длинные опоры возят в багажнике. Для переноски в рюкзаках опоры делают сборно-разборными.

Перед установкой сегменты опоры соединяют болтами, муфтами и другими видами крепежа. Телескопические опоры делают из трубы разного диаметра.

Тренога для котелка своими руками

Понадобится место для работы с металлом, гараж или мастерская.

Материалы	Оборудование	Инструменты
Стальной уголок или пруток диаметром 10-15 мм Цепь S-образные крючки	Сварочный аппарат Сверлильный станок Слесарные тиски Болгарка	Ножовка (диск) по металлу Напильники

Изготовление опор:

1. Пруток нарезают на куски нужной длины. Размеры опор зависят от объема котла.
2. Конец длиной 50-100 мм отгибают на 30 градусов относительно оси прутка, или приваривают на концы опор петли.
3. Зачищают заусенцы напильником.

Варианты изготовления и установки навершия с подвесом:

1. На металлической пластине размечают отверстия. Центры отверстий на одной окружности. Диаметры под углом 120 градусов.
2. Сверлят отверстия. Диаметр сверла подбирают так, чтоб можно было вставить пруток. В центре пластины приваривают или крепят на резьбу крюк для подвеса. Для установки треноги загнутые концы вставляют в отверстия навершия. Это одна из самых устойчивых конструкций таганка.
3. В петли на концах опор продевают кольцо. Преимущество конструкции в том, что высоту треноги можно регулировать. Если опоры раздвигают шире, котелок опускается ниже.

Готовый таганок испытывают. Перед походом надо определить, какой вес выдержит самодельная конструкция.

Тренога устойчива на любой ровной поверхности. Для каменистой местности это оптимальное решение.

Тренога для котелка своими руками на опорах

В кемпингах устанавливают литые и кованые треножники под котлы и казаны. Походные подставки под котелок своими руками делают со складными опорами. Несколько остроумных конструкций:

• Широкое стальное кольцо, продетое в петли опор
• Опоры с рогатками, на которые кладётся решётка или кольцо
• Г-образные опоры с крючьями на концах

Г-образные опоры устанавливают треугольником. Крюки направлены вниз. Все поперечины жестко упираются друг на друга.

Таганок на маршруте

Треноги для котелка своими руками делают для больших походных компаний. Костровое оборудование относится к общегрупповому снаряжению. Треноги и котлы распределяются по рюкзакам всех участников похода.

Железный таганок для котла на 5-8 литров весит до двух килограмм. Поэтому для прохождения многодневных маршрутов покупают или заказывают подставки для котлов из титановых сплавов. Они легче и прочнее стали. Железо под воздействием температур покрывается слоем коррозии. Титан устойчив к высоким температурам. Титановый таганок легко очистить от копоти.

С титановыми сплавами невозможно работать в кустарных условиях. Сейчас не надо искать знакомых на металлургических заводах. Титановые таганки есть на сайтах продавцов походного снаряжения.

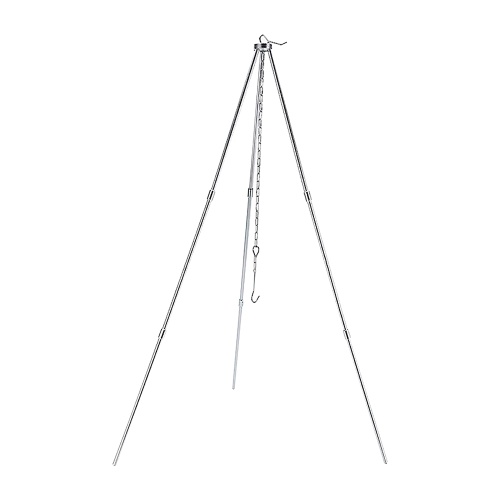

Производители оборудования для туризма используют самые удачные конструкции таганков. Их усовершенствуют для удобства путешественников.

Например, котелок для костра большого диаметра подвешивают к треноге с изогнутыми опорами. В комплекте с треногой идут решётки и рамки с четырьмя подвесами. На них ставят сковороды и жарят шашлыки.

Заводской крепёж надежнее, чем самодельный. Опоры из высокопрочной стали тоньше и легче. Таганки комплектуют чехлами, удобными для транспортировки.

Как установить котелок овальной формы

Овальные котлы или каны, имеют плоское удлиненное дно. Их легко ставить в ряд на костёр из параллельных брёвен (нодью). Если между двумя столбиками или деревьями натягивают трос с крючками, каны подвешивают в ряд.

Для костра своими руками делают таганок «рельсы». Самая простая конструкция – две п-образных скобы. Их втыкают в землю у костра параллельно. Поперечины с крючками на концах кладут сверху для устойчивости.

Туристы оценили складные «рельсы» из нержавеющей стали. Они сделаны из стальных полос. Весят около 500 гр. Ножки-опоры заострены. Соединение подвижное. «Рельсы» упакованы в чехол из плотной ткани. У раздвижного таганка регулируется длина.

На «рельсы» ставят котелки с боковыми складными ручками, сковороды. Можно положить решётку и шампуры. Над прогоревшим костром на «рельсы» ставят обувь для просушки. Это универсальный таганок.

Как подвесить котелок над костром другими способами

Треноги и треножники выдерживают вес котлов для большой компании. Для котелка на 1,5 — 2 литра подойдут простые костровые приспособления.

«Журавль»

Один конец жерди втыкают в землю под углом. Ставят рогатку-подпорку. На другой конец подвешивают котелок.

Кронштейн

Изогнутый Г-образно стальной пруток. Длинный конец вбивают в землю у костра, но кроткий подвешивают котелок.

Кол-вешалка

Для изготовления нужна труба из нержавейки. В один конец вбивают заострённую металлическую пробку. В трубку вставляют кронштейны. Кол устанавливают в кострище, под ним разводят огонь. Можно готовить сразу в нескольких котелках.

Складная мини-печь из листовой нержавейки

Четыре подвижно соединенных прямоугольника размером с блокнот. Внизу отверстия для поддува. Чтобы вскипятить кружку 0,5 литров, достаточно горсти щепок.

Другие варианты установки котелка

Если костёр разводят под кронами деревьев, котелок можно подвесить на высокую горизонтальную ветку. Берут жердь с сучком, который можно зацепить за ветку, как крюк. С другого конца привязывают подвес для котелка.

Костер «звезда» состоит из нескольких брёвен, сходящихся в центре. Котелки и сковороды ставят на брёвна над пламенем. Но надо следить, чтобы поленья не прогорели. Вовремя двигать их к центру кострища.

Опору под котелок сооружают из камней. На камнях, нагретых пламенем костра, можно запекать в фольге овощи и рыбу.

Находчивый турист, рыбак, охотник найдет способ вскипятить походный котелок. Подготовленный путешественник распаковывает таганок.

Прочитайте также статью Котелок для похода

Тренога для котелка своими руками

Одно из преимуществ отдыха на природе – приготовление пищи на открытом огне, отчего уха, кулеш и даже простой чай кажутся невероятно вкусными. Но не всегда можно найти подходящие камни, чтобы соорудить подобие очага. Поэтому взять с собой легкую треногу из алюминиевых трубок – отличное решение, так как она не занимает много места, быстро собирается и удобна в использовании. Конечно, можно купить готовое изделие заводской сборки, но для умельца, который любит все делать своими руками, это не интересно.

Необходимые материалы и инструменты

Чтобы соорудить треногу для похода, потребуются следующие материалы:

• 3 отрезка алюминиевой или тонкостенной стальной трубы длиной 150–200 см. Чем длиннее будут трубы, тем выше получится тренога.

• 3 стальных болта с проушиной.

• 3 S-образных крючка.

• Металлическая цепь, чтобы подвешивать котелок.

Из инструментов понадобится:

• Молоток.

• Болгарка или ручная ножовка по металлу.

• Пассатижи.

Изготовление походной треноги

Теперь можно приступать непосредственно к сборке треноги. Если были заготовлены трубы большей длины, их нужно подрезать на удобную длину, которая может быть любой.
Для соединения болтов между собой, нужно одну из петель немного разжать, чтобы можно было надеть другие болты.

Удобней всего это делать, зажав болт в тисках, а кольцо разжимать пассатижами или газовым ключом. Это самая сложная часть по сборке штатива, поэтому придется немного повозиться.
Когда проушина достаточно отжата, на нее надевают кольца двух других болтов и один конец цепи.

После этого при помощи молотка разжатое кольцо сжимается, чтобы надетые элементы не выпадали и конструкция оставалась целой.
Соединение ног штатива производится в таком порядке.
В один из концов труб вставляется конец болта с накрученной на него гайкой. Если гайка в трубе свободно болтается, то нужно чуть выше и ниже гайки постучать по трубе на жестком основании и немного сплющить ее. Это позволит надежно зафиксировать гайку в трубе, чтобы штатив не распадался в самый неподходящий момент.

Когда это сделано, на цепь через 3–5 звеньев от верха треноги надевается S-образный крючок, который будет позволять регулировать высоту расположения посуды над костром.
Совет! Конец крючка, который надет на цепь, нужно зажать молотком или плоскогубцами, чтобы он не выпадал и не потерялся при транспортировке.
Если отрезок цепи слишком длинный, то ее нужно укоротить так, чтобы посуда располагалась на высоте нескольких сантиметров над землей при разложенном штативе.

На последнее звено цепи надевается еще один S-образный крючок, конец зажимается. На этот крючок будет вешаться посуда: казан, котелок, чайник или другая подходящая утварь.

Регулировать высоту расположения посуды над костром можно передвигая ножки штатива или перецепляя цепь на несколько звеньев на верхний крюк.

Из преимуществ данной конструкции нужно отметить ее компактность и легкость складывания/раскладывания.

При желании, можно немного расширить функциональные возможности штатива. Например, в ножках можно просверлить отверстия и закрепить дополнительные крюки, на которых можно будет сушить обувь или повесить посуду подальше от огня, чтобы еда не остывала.
Обратите внимание! При разведении открытого огня на природе необходимо соблюдать правила пожарной безопасности! Также нужно следить за просушиваемой над костром одеждой или обувью, чтобы они не подгорели. Для этого ножки штатива должны иметь такую длину, чтобы нижняя их часть могла располагаться на достаточном удалении от костра и оставаться холодными.

Самодельный штатив с подвесным потолком — Corel Discovery Center

В этом уроке мы покажем вам, как сделать подвесной штатив, который может удерживать ваш телефон или камеру сверху, чтобы делать снимки сверху или снимать видео сверху. Мы продемонстрируем две разные установки с использованием труб из ПВХ: фиксированной длины и регулируемой. Оба являются простым, но надежным решением для съемки с высоты птичьего полета.

Вы можете отрезать трубу из ПВХ до длины, которая, по вашему мнению, лучше всего подходит для вашей камеры или телефона. В зависимости от вашего проекта вам могут понадобиться более длинные детали, если вы хотите снять или сфотографировать более крупный объект. Вы можете использовать грунтовку для ПВХ и цемент, чтобы приклеить каждый кусок ПВХ на место. Но мы решили не делать этого из-за плоского хранения и портативности.

Этот фотопроект состоит из 5 основных шагов. Посмотрите видео, чтобы увидеть, как это делается, и следуйте подробным инструкциям ниже.

Шаг 1

Соберите материалы и инструменты

Этап 2

Подготовка материалов для сборки

Шаг 3

Сборка штатива

Изготовление штатива (базовая версия) за 3 простых шага

Шаг 1

Соберите материалы и инструменты.

Для этого проекта вам потребуются следующие материалы:

• 6 отрезков 3/4″ ПВХ-трубы нужной длины.
  • 1 Горизонтальный кронштейн (8 дюймов)
  • 2 части спинки (длиной 14 дюймов)
  • 1 вертикальная деталь (длиной 28″)
  • 2 ножки (длина 16 дюймов)
• 3 90-градусных отвода из ПВХ
• 2 тройника из ПВХ
• 2 заглушки из ПВХ
• Подставка для мини-штатива или держатель для смартфона
• 1 болт/винт (1/4″ – 20 x 1/2″, подходит для держателя крепления)
• Дополнительно: ножовка по металлу, рулетка, отвертка, сверло 1/4 и дрель

Шаг 2

Подготовка материалов для сборки

• Просверлите отверстие в центре тройника для прохождения болта/винта
• Снимите крепление с мини-штатива
• Вставьте болт в тройник и закрутите его через отверстие
• Теперь прикрепите крепление для мобильного телефона к тройнику
• Вставьте 8-дюймовый рычаг в тройник

Шаг 3

Соберите штатив

• Вставьте две задние части в тройник
• Прикрепите колено к каждому концу задних частей
• Прикрепите две ножки к задним частям
• Вставьте стойку в центральный тройник
• Добавить колено вверху
• Теперь прикрепите кронштейн и крепежную деталь к колену
• Добавьте заглушки на концы 2 ножек
• Теперь положите телефон на крепление
• Вот оно!

Изготовьте штатив (регулируемая версия) за 3 простых шага

Шаг 1

Соберите свои материалы и инструменты и инструменты для регулируемой версии

Для этого проекта вам потребуются следующие материалы:

• 4 отрезка 3/4″ трубы из ПВХ (Sch. 80*), нарезанные на желаемую длину:
  • 1 Горизонтальный кронштейн (8 дюймов)
  • 1 вертикальная деталь (длиной 28″)
  • 2 ножки (длина 16 дюймов)
• Труба ПВХ 1/2″ (размер 80) для 1 задней детали (внутренняя) (длина 30″)
• Труба ПВХ 3/4″ (размер 40) для 4 задних частей (внешняя) (длина 7″)

*Расписание или Сх. относится к толщине трубы
**Щ. Труба 80 имеет более толстые стенки, чем Щ. 40 труб

• Два колена 3/4″ из ПВХ под углом 90 градусов
• Два тройника 3/4″ из ПВХ
• Две заглушки 3/4″ из ПВХ
• Один переходной тройник 1″ x 1″ x 3/4″ из ПВХ* (без резьбы)
• Один болт (в качестве стопорного болта, длиннее 1,5″)

* Переходной тройник имеет два конца одинакового размера, а третий немного меньше

• Мини-штатив или держатель для смартфона
• Дополнительно: ножовка по металлу, рулетка, отвертка, сверло 1/4 и дрель

Шаг 2

Подготовка материалов для сборки

• То же, что и в базовой версии, прикрутите крепление телефона к тройнику с отверстием
• Затем прикрепите к нему руку
• Создайте регулируемую по высоте стойку:
  • Просверлите отверстие в центре переходного тройника 1″ x 1″ x 3/4″
  • Отверстие должно быть такого размера, чтобы стопорный болт мог легко пройти через него
  • В вертикальной части также просверлено несколько отверстий одинакового размера через равные промежутки, чтобы можно было регулировать высоту
  • Вставьте вертикальную часть в переходной тройник
  • Теперь стойка готова

Шаг 3

Сборка регулируемого штатива

• Вставить трубу ПВХ 1/2″ (Ш. 80) в тройник
• Установите тройник посередине этой внутренней трубы
• Теперь установите первые 2 отрезка 3/4″ труб из ПВХ (размер 40) (убедитесь, что они вставлены в тройник)
• Поместите остальные 2 отрезка 3/4″ труб из ПВХ (размер 40) на
• Прикрепите колено к каждому концу задних частей
• Вставьте 2 ножки в локти, прикрепленные к задним частям
• Добавьте заглушки на концы 2 ножек

Вы можете отрегулировать длину, вытянув внешние части

• Вставьте вертикальную часть в центр Тройник
• Прикрепите кронштейн и монтажную деталь к стойке, вставив ее в переходной тройник

Вы можете использовать стопорный болт для регулировки высоты Тройник. Это не вызовет никаких проблем, но вы можете легко «исправить» это с помощью зажима для переплета.

Если ваши регулируемые части спинки не могут держаться на месте, вы можете использовать упаковочную ленту, чтобы закрепить их.

Если установить на штатив тяжелую камеру, вертикальная часть может упасть вперед. Вы можете немного наклонить вертикальную часть назад, чтобы сбалансировать ее.

Теперь вы можете установить штатив и начать снимать свой проект!

После того, как вы сделали несколько снимков с помощью штатива, вы можете отредактировать, обрезать или даже изменить фон своих фотографий. Вот подборка учебных пособий, которые могут оказаться полезными.

Руководство по изменению фона фотографии
Из этого туториала вы узнаете, как удалить фон с изображения или фотографии. Если вы хотите избавиться от белого фона, это легко сделать с помощью инструмента для удаления фона!

Как настроить освещение для фотосъемки
Узнайте о различных типах освещения и о том, как различные настройки освещения могут создавать различные впечатляющие эффекты для ваших фотографий.

Создание эффекта глубины резкости
Узнайте, как выделить объекты, применяя различные степени размытия и четкости с помощью функции «Глубина резкости» в PaintShop Pro.

Сделай сам — сделай из старого штатива бесплатную подставку для света

17 сентября 2009 г.

Если вам нужен лучший способ удерживать свет, который вы используете во время съемки, с помощью только что сделанного вами зеленого экрана DIY, или вам нужен лучший способ контролировать направление света для выделения фона в Photoshop, прочитайте этот урок о том, как сделать быстрый и прочный (и легко настраиваемый) световой стенд из одного из тех старых, вроде сломанных дешевых штативов, которые лежат у вас в шкафу. Даже если это ваш основной штатив, вы должны иметь возможность модифицировать его, чтобы вы могли довольно легко заменить его на подставку для освещения или стандартный штатив.

Вот мой старый штатив, модифицированный для крепления моноблоков или других фотосветильников (например, выносной вспышки) с помощью болта, который вы видите в верхней части изображения.

Вот крупный план моего адаптера подставки для зонта/горячего башмака, который я установил на свой модифицированный штатив. Вы можете приобрести переходник для зонта/горячего башмака на eBay или в любом магазине фототоваров менее чем за 20 долларов.

1 — Материалы

Как и в случае с моей макростудией за 0,02 доллара (с которой я использую штатив/осветительную стойку), мне нравится быть находчивым со своими деньгами. Если у меня есть что-то, что я могу использовать более чем для одной цели, я это сделаю. У меня есть старый штатив (около 20 лет), который немного скрипит и плохо поворачивается или наклоняется. Поэтому я пошел в хозяйственный магазин, чтобы найти некоторые детали, чтобы превратить штатив в импровизированную (но прочную) подставку для освещения. Вам понадобится:

1. Старый (или новый) штатив. Предпочтительно без крепления для камеры с возможностью быстрого подключения — верхняя поверхность должна быть просверлена насквозь.
2. Болт диаметром 3/8″ (или около того) с шайбой и гайкой (приобретаются в местном хозяйственном магазине). подойдет адаптер для монолиги или подставки для зонтов. Общая стоимость: около $1.
3. Электродрель и сверло диаметром больше, чем купленный вами болт. Если ты олдскул, то можешь использовать ручную дрель… но не ныть мне о том, как у тебя будут болеть руки!

2 — Установка

Для визуалов вот изображение головки штатива с болтом (пошаговое руководство по установке ниже):

По сути, возьмите сверло чуть большего диаметра, чем болт, который вы купили, просверлите отверстие в плоской поверхности штатива, затем вставьте болт с шайбой с обеих сторон и гайкой, чтобы закрепить болт на штативе. головка штатива.

Вот пошаговая процедура:

1. Сходите в хозяйственный магазин и купите болт диаметром около 3/8 дюйма с двумя шайбами ​​и гайкой, чтобы надеть его на болт.
2. Возьмите штатив и снимите головку или поверните ее так, чтобы можно было просверлить в ней отверстие, не повредив ничего и никого другого.
3. Если вы не можете добраться до головки штатива с помощью дрели, пока не удалите часть, которая ввинчивается в вашу камеру, обычно вы можете удалить ее с помощью небольшого торцевого ключа или острогубцев… Снимите эту часть, если вам нужно .
4. Используя сверло, которое немного больше (в диаметре), чем ваш болт, просверлите отверстие в плоской верхней части штатива. Сверло по дереву лучше подходит для пластика; если на штативе есть металл, вам понадобится сверло по металлу.
5. С шайбой вставьте болт в только что просверленное отверстие так, чтобы головка болта оказалась на нижней стороне монтажной поверхности штатива (см. рисунок выше).
6. Наденьте еще одну шайбу на конец болта, торчащего из штатива, затем закрепите все гайкой.
7. Вот и все! Теперь вы можете прикрепить к болту моноблок или адаптер для вспышки «горячий башмак» и использовать штатив, чтобы указать, куда направлен объект и как высоко он находится.

Примечания относительно подставки для штатива



Если вам нужна легкая подставка выше, скажем, 5 футов, не используйте свой старый штатив; вместо этого возьмите настоящую подставку для освещения, чтобы не было проблем с безопасностью (дешевый штатив может легко упасть, если вы поместите на него большой источник света с зонтиком, а затем поднимете его на максимальную высоту, есть вероятность, что вы что-то сломаете.
• Если у вас нет старого штатива, чтобы сделать это, может быть дешевле (и меньше стресса) приобрести настоящую осветительную стойку. Вы можете получить их любой высоты, примерно до 13 футов, с опорами на воздушной подушке и т. д. менее чем за 50 долларов. Эта модификация была для меня практичной, потому что у меня есть новый штатив Bogen (который действительно прослужит долго) и мой старый дешевый штатив не используется (кроме как в качестве подставки).
• Существует множество творческих способов крепления источников света на различных объектах.
  Тренога своими руками: Тренога для котелка своими руками
