Макрокольца canon: Макрокольца Canon EOS (RED) с автофокусом за 1 890 руб на Travelersphoto.ru

Содержание

Макрокольца на фотоаппараты Canon EOS « m42perehod

Подробнее о макрокольцах

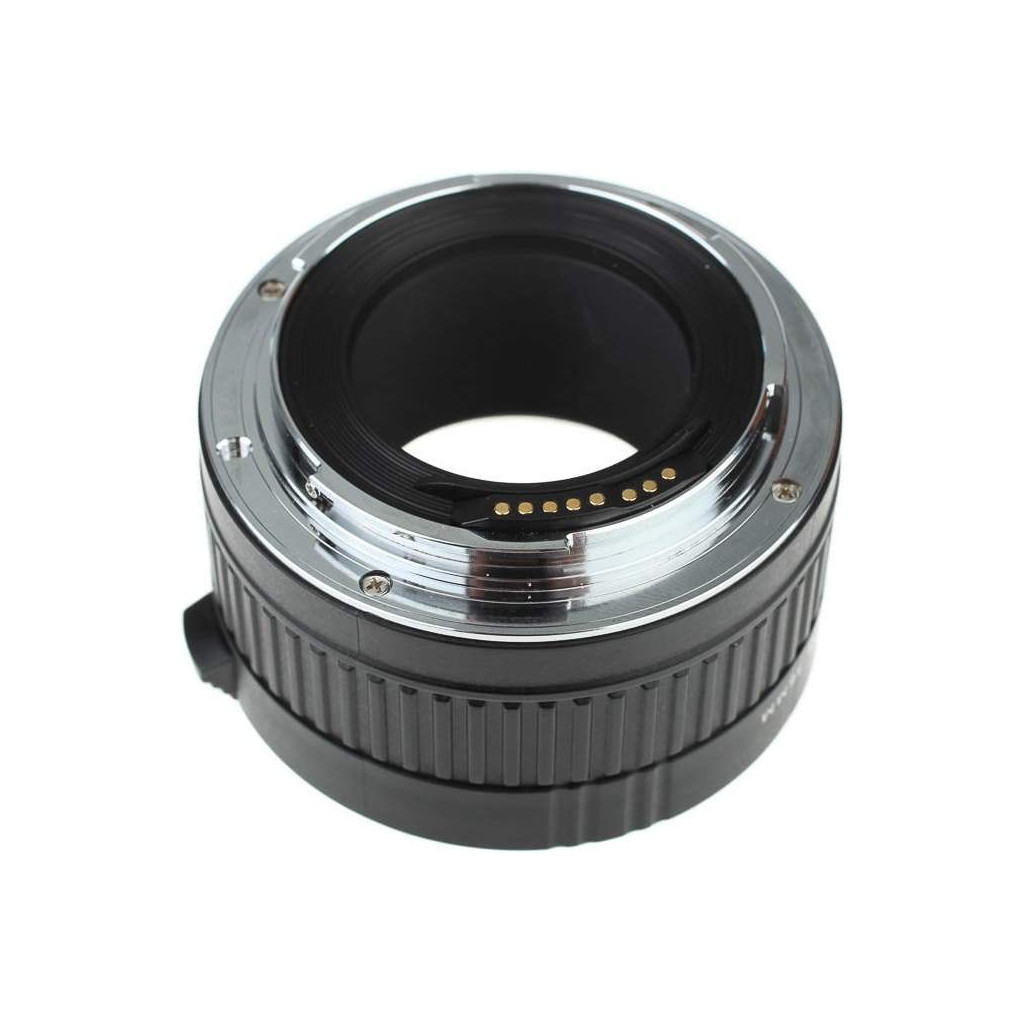

Макрокольца созданы для того, чтобы используя уже имеющиеся объективы делать макрофотографии, не прибегая к покупке дорогих макро-объективов. Макрокольца устанавливаются между объективом и камерой. Таким образом, фокусное расстояние сокращается. Это дает возможность снимать объекты на минимальных расстояниях в увеличенном масштабе( попринцыпу работы микроскопа).

Данные макрокольца подходят со всеми объективами Canon с байонетом Canon EF / EF-S.

Комплект макроколец для Кенон ЕОС включает в себя три удлинительных кольца, адаптер для подключения к камере и адаптер для подключения к объективу. Удленнительные кольца имеют резьбу, и поэтому могут легко соединяться между собой. Макрокольца Canon можно комбинировать. Возможны восемь комбинаций : 15мм, 21мм, 30мм, 36мм, 42мм, 49мм, 57мм, 62мм. С изменением комбинаций макроколец, могут быть получены различные расстояния объекта съемки.

Макрокольца не имеют линз и поэтому они не влияют на качество фотографий.

Макрокольца выполнены из металлического сплава.

Видео по установке макроколец

Описание режимов в которых возможно использовать фотоаппарат с макрокольцами.

При использовании макроколец с этим переходником есть возможность использовать несколько режимов съёмки -

Режим М:(доступен во всех камерах Canon EOS)

-=Полностью ручной режим съёмки=-
На фотоаппарате надо будет менять выдержку, ISO
На объективе фокусироваться в ручную, менять диафрагму.

Режим Аv: (Этот режим доступен на камерах Canon EOS со встроенным экспозамером).

-=Режим приоритета диафрагмы=-
На фотоаппарате надо будет менять только ISO, остальные функции на себя берёт фотоаппарат.
На объективе фокусироваться в ручную, менять диафрагму.

Характеристики

ШиринаДлиннаВысота
62мм62мм90мм

Комплектация

адаптер для крепления к камере
адаптер для крепления к объективу
9 мм макрокольцо
16 мм макрокольцо
30 мм макрокольцо

Так же возможно доукомплектовать макрокольца задней и передней крышкой + 200 р.

Макрокольца для камер Canon | Приспособления для макросъёмки

  • Профессиональный чемодан-кейс для фототехники WONDERFUL PC-3515
    Старая цена: 6 250р.
    Вы экономите: 2 250р.
    Цена со скидкой: 4 000р.

  • Слайдер для видеосъемки VARAVON (SlideCam) Lite 800 (32'')
    Старая цена: 9 900р.
    Вы экономите: 1 000р.
    Цена со скидкой: 8 900р.

  • Аккумулятор NP-FW50 1080 mAh для Sony NEX
    Старая цена: 1 300р.
    Вы экономите: 300р.
    Цена со скидкой: 1 000р.

  • Внешний батарейный блок Godox ProPac PB-960 для вспышек Sony
    Старая цена: 12 000р.
    Вы экономите: 1 500р.
    Цена со скидкой: 10 500р.

  • Клетка SmallRig Cage KIT для фотокамеры Sony A7II/A7RII

    Старая цена: 10 100р.
    Вы экономите: 3 100р.
    Цена со скидкой: 7 000р.

  • Нейтрально-серый фильтр GreenL ND2-ND400 72 мм
    Старая цена: 2 100р.
    Вы экономите: 600р.
    Цена со скидкой: 1 500р.

  • Поляризационный фильтр JYC PRO-1D MC-CPL 55 мм
    Старая цена: 500р.
    Вы экономите: 200р.
    Цена со скидкой: 300р.

  • Внешний батарейный блок Godox ProPac PB-960 для вспышек Nikon
    Старая цена: 12 000р.
    Вы экономите: 1 500р.
    Цена со скидкой: 10 500р.

  • Карта памяти 32Gb microSDHC Class 10 SmartBuy
    Старая цена: 1 200р.
    Вы экономите: 750р.
    Цена со скидкой: 450р.

  • Карта памяти 32Gb microSDHC Class 10 SanDisk Ultra UHS-I
    Старая цена: 1 400р.


    Вы экономите: 850р.
    Цена со скидкой: 550р.

  • Кабель Lightning HOCO U40A Magnetic
    Старая цена: 550р.
    Вы экономите: 160р.
    Цена со скидкой: 390р.

  • Вспышка YongNuo YN-968EX для Nikon
    Старая цена: 9 500р.
    Вы экономите: 1 000р.
    Цена со скидкой: 8 500р.

  • Синхрокабель TTL для вспышек Nikon (1,5 метра)
    Старая цена: 1 100р.
    Вы экономите: 450р.
    Цена со скидкой: 650р.

  • Нейтрально-серый фильтр Commlite ND2-ND400 77 мм
    Старая цена: 2 000р.
    Вы экономите: 500р.
    Цена со скидкой: 1 500р.

  • Нейтрально-серый фильтр Commlite ND2-ND400 82 мм
    Старая цена: 1 700р.
    Вы экономите: 300р.
    Цена со скидкой: 1 400р.


  • Микрофон RODE Wireless GO (радиосистема)
    Старая цена: 19 000р.
    Вы экономите: 1 200р.
    Цена со скидкой: 17 800р.

  • sale Защитный экран GGS 3 (III Generation) для Canon 5D Mark III
    Старая цена: 1 100р.
    Вы экономите: 600р.
    Цена со скидкой: 500р.

  • Адаптер Commlite АвтоФокус Canon EF - NEX AF (черный)
    Старая цена: 6 500р.
    Вы экономите: 1 700р.
    Цена со скидкой: 4 800р.

  • Внешний батарейный блок Godox ProPac PB-960 для вспышек Canon
    Старая цена: 12 000р.
    Вы экономите: 1 500р.
    Цена со скидкой: 10 500р.

  • Брекет L Sirui для фотокамеры Fujifilm X-T1
    Старая цена: 3 900р.
    Вы экономите: 1 000р.
    Цена со скидкой: 2 900р.


  • Кабель microUSB Remax Golden (gold)
    Старая цена: 350р.
    Вы экономите: 60р.
    Цена со скидкой: 290р.

  • Карта памяти 32Gb microSDHC Class 10 SmartBuy N/A
    Старая цена: 1 000р.
    Вы экономите: 480р.
    Цена со скидкой: 520р.

  • Карта памяти 64Gb microSDXC Class 10 UHS-I Kingston
    Старая цена: 2 500р.
    Вы экономите: 650р.
    Цена со скидкой: 1 850р.

  • Вспышка YongNuo YN-968EX-RT для Canon
    Старая цена: 9 500р.
    Вы экономите: 1 000р.
    Цена со скидкой: 8 500р.

  • Стедикам Commlite ComStar CS-S60
    Старая цена: 6 200р.
    Вы экономите: 1 300р.
    Цена со скидкой: 4 900р.

  • Брекет L Sirui для камер Canon 5D Mark III (TY-5DIIIL)
    Старая цена: 7 100р.


    Вы экономите: 2 200р.
    Цена со скидкой: 4 900р.

  • Риг для фототехники Sunrise DSM-802 для 5D3/BMCC
    Старая цена: 11 900р.
    Вы экономите: 4 900р.
    Цена со скидкой: 7 000р.

  • Клетка SmallRig Cage2 для фотокамеры Sony A7S/A7R/A7
    Старая цена: 5 200р.
    Вы экономите: 1 900р.
    Цена со скидкой: 3 300р.

  • Наушники Remax RM-515 (white)
    Старая цена: 400р.
    Вы экономите: 100р.
    Цена со скидкой: 300р.

  • Клетка SmallRig Cage Kit (Manfrotto) для камеры Blackmagic CC
    Старая цена: 9 000р.
    Вы экономите: 2 500р.
    Цена со скидкой: 6 500р.

  • Карта памяти 64Gb microSDHC Class 10 Remax (Samsung) C10
    Старая цена: 2 500р.


    Вы экономите: 1 000р.
    Цена со скидкой: 1 500р.

  • Гексабокс Selens 60см для накамерных вспышек
    Старая цена: 5 300р.
    Вы экономите: 600р.
    Цена со скидкой: 4 700р.

  • Ремешок для фитнес браслета Xiaomi Mi Band 3 (черный)
    Старая цена: 150р.
    Вы экономите: 51р.
    Цена со скидкой: 99р.

  • Гексабокс Selens 50см для накамерных вспышек
    Старая цена: 5 000р.
    Вы экономите: 700р.
    Цена со скидкой: 4 300р.

  • Штативная площадка SmallRig Rail Support Baseplate (Arca Swiss)
    Старая цена: 7 500р.
    Вы экономите: 1 400р.
    Цена со скидкой: 6 100р.

  • Адаптер SMALLRIG Cold Shoe 1496 для фототехники
    Старая цена: 2 000р.
    Вы экономите: 500р.


    Цена со скидкой: 1 500р.

  • Держатель для экшн-камер Jaws Flex
    Старая цена: 850р.
    Вы экономите: 600р.
    Цена со скидкой: 250р.

  • Поляризационный фильтр GreenL CPL Slim 49 мм
    Старая цена: 1 100р.
    Вы экономите: 300р.
    Цена со скидкой: 800р.

  • Карта памяти 32Gb microSDHC Class 10 SanDisk Extreme 667Х
    Старая цена: 2 350р.
    Вы экономите: 1 150р.
    Цена со скидкой: 1 200р.

  • Карта памяти 32Gb microSDHC Class 10 SanDisk Ultra Android UHS-I
    Старая цена: 1 600р.
    Вы экономите: 950р.
    Цена со скидкой: 650р.

  • Комплект Cage Kit Panorama для 6 камер GoPro
    Старая цена: 1 700р.
    Вы экономите: 900р.
    Цена со скидкой: 800р.


  • Зажим для фототехники 15мм SmallRig Articulating Rosette Arm Kit
    Старая цена: 2 150р.
    Вы экономите: 650р.
    Цена со скидкой: 1 500р.

  • Монопод для экшн-камер Aluminum
    Старая цена: 2 100р.
    Вы экономите: 700р.
    Цена со скидкой: 1 400р.

  • 7-в-1 Набор отражателей Godox 110 см
    Старая цена: 2 500р.
    Вы экономите: 600р.
    Цена со скидкой: 1 900р.

  • Карта памяти 32Gb microSDHC Class 10 SmartBuy 90MB/s
    Старая цена: 1 600р.
    Вы экономите: 730р.
    Цена со скидкой: 870р.

  • sale Стойка Falcon Eyes L-1900ST
    Старая цена: 1 150р.
    Вы экономите: 300р.
    Цена со скидкой: 850р.

  • Чехол для фотокамеры от снега SAFROTTO (синтепон) (серый)
    Старая цена: 2 750р.


    Вы экономите: 550р.
    Цена со скидкой: 2 200р.

  • Чехол для фотокамеры от снега SAFROTTO (синтепон) (хаки)
    Старая цена: 2 750р.
    Вы экономите: 550р.
    Цена со скидкой: 2 200р.

  • Видеосвет Travor Light Air L2 LED
    Старая цена: 6 200р.
    Вы экономите: 1 200р.
    Цена со скидкой: 5 000р.

  • Вспышка Godox WITSTRO AD360II-C для Canon
    Старая цена: 40 000р.
    Вы экономите: 3 000р.
    Цена со скидкой: 37 000р.

  • Стедикам Hakuta 5D3 Карбон
    Старая цена: 7 600р.
    Вы экономите: 1 600р.
    Цена со скидкой: 6 000р.

  • Power Bank Remax Relan 10000mAh RPP-65 (black)
    Старая цена: 1 550р.
    Вы экономите: 450р.
    Цена со скидкой: 1 100р.

  • Фотоштанга гибкая 50cm + MegaClamp 1X + Clamp-35
    Старая цена: 1 700р.
    Вы экономите: 500р.
    Цена со скидкой: 1 200р.

  • Вспышка Godox WITSTRO AD360II-N для Nikon
    Старая цена: 40 000р.
    Вы экономите: 3 000р.
    Цена со скидкой: 37 000р.

  • Bluetooth-наушники с микрофоном Awei A960BL
    Старая цена: 1 200р.
    Вы экономите: 310р.
    Цена со скидкой: 890р.

  • Аккумулятор Godox WB400P для вспышек Godox AD400Pro
    Старая цена: 11 500р.
    Вы экономите: 1 500р.
    Цена со скидкой: 10 000р.

  • Видеосвет Godox LED SL-200W (5600K)
    Старая цена: 38 000р.
    Вы экономите: 3 000р.
    Цена со скидкой: 35 000р.

  • Фитнес браслет Xiaomi Mi Band 4
    Старая цена: 2 100р.
    Вы экономите: 250р.
    Цена со скидкой: 1 850р.

  • Зажим для фототехники 15мм SmallRig Double Ball Head
    Старая цена: 2 300р.
    Вы экономите: 600р.
    Цена со скидкой: 1 700р.

  • sale монопод от Beike/QZSD Q1088
    Старая цена: 9 900р.
    Вы экономите: 7 900р.
    Цена со скидкой: 2 000р.

  • sale Вспышка YongNuo Speedlite YN720 Lithium
    Старая цена: 6 200р.
    Вы экономите: 5 200р.
    Цена со скидкой: 1 000р.

  • Фотозонт 16K белый на просвет 180см
    Старая цена: 3 000р.
    Вы экономите: 1 000р.
    Цена со скидкой: 2 000р.

  • Макрокольца | Kushnerov.

    com ~ Иллюстрированный блог

    Макро в прошлом году пытался снимать своим телеобъективом  Объектив Canon EF-S 55-250mm f/4-5.6 IS. Пытался, т.к. объектив не является специальным макро объективом, и даёт увеличение максимальное лишь 0.31x, но результат получился очень неплохим, самому понравилось качество получаемых снимков. Этим объективом можно снимать без специальных приспособлений объекты на уровне детализации размера пчёлы.

    В этом году задумался как бюджетно “проапгрейдить” систему телеобъектив-фотоаппарат, для получения более детализированных снимков, без приобретения нового объектива. Изучение вопроса показало, что есть два пути.

    Первый — макролинза, которая накручивается на объектив, как фильтр, и работает по принципу “очков”, увеличивая изображение. Второй — макрокольца, которые вставляются между объективом и байонетом, позволяя уменьшить дистанцию фокусировки. Есть ещё экзотические способы: снимать перевёрнутым объективом, объективом с убранной первой линзой, системой из двух объективов и т. д., но я такие сложные схемы рассматривать не стал.

    У каждого из путей есть свои минусы, я решил купить макрокольца, т.к. они универсальны (подходят к любому объективу) и не вносят никаких искажений в картинку (т.к. нет никаких линз). Макролинзы же подходят только к объективам с определённым диаметром линзы (резьбы).

    Макрокольца бывают двух типов, с контактами и без. Без контактов, а это по сути просто куски пластика, стоят всего 10-15$, но из-за отсутствия электрического соединения объектива и фотоаппарата не будет работать автофокус (это не страшно), диафрагма и стабилизатор (вот это очень чувствительно). Кольца с контактами делают объектив полностью работоспособным, но стоят дороже в несколько раз, т.к. контактов много (в каждом кольце) и они должны быть качественными. Я купил именно такие кольца. Через eBay купить не решился, нашёл чуть дороже, но у нас в Минске.

    Кольца в комплекте три, с толщиной в 13, 21 и 31 мм. Можно соединять по одному или по два, или сразу все три, что даёт 7 вариаций увеличения рабочего отрезка (13, 21, 31, 34, 44, 52, 65 мм). В инструкции к кольцам есть специальная табличка, которая показывает возможное увеличение и  для каждого из вариантов колец.

    Для тестирования я начал фотографировать 2-баксовую купюру. Это снимок без увеличения (без колец, только объектив).

    Фрагмент предыдущего снимка.

    Это снимок с одним макрокольцом 31 мм. Судя по таблице одно такое кольцо даёт увеличение 1:0,87,  и уменьшение светосилы в 3,4 раза.

    Это снимок со всеми макрокольцами (13+21+31 мм, что получается 65 мм). Увеличение 1:1,47, уменьшение светосилы в 6,1 раза.

    Фрагмент последнего снимка.

    Увеличение получается очень приличное, и что хорошо, практически без падения разрешения. По этой ссылке очень хорошо расписываются все плюсы и минусы макроколец, и есть калькулятор по которому можно расчитать максимальное увеличение. У меня получилось, что со всеми тремя макрокольцами для моего объектива увеличение будет 1:1.47 на фокусном растоянии 55 мм, что в пять раз больше чем увеличение без макроколец (1:0. 31). Цена всего этого счастья, сильное падение светосилы (на 6 стопов), что немало. Т.е. фотографировать с рук, получиться только в очень яркий солнечный день.

    Буквы Canon на крышке объектива.

    Кнопка Start в Windows 7

    Фрагмент предыдущего снимка, пикселы в моём мониторе. Хорошо видна сложная структура субпикселов в PVA матрице, они состоят из нескольких “косых” кусочков.

    Что интересно автофокус работает хорошо, единственно работает гораздо медленее (поэтому быстрее и удобнее фокусироваться вручную).

    Вся система в сборе (Canon 550D + три макрокольца + объектив Canon EF-S 55-250mm f/4-5.6 IS + бленда) представляет собой вот такую конструкцию, целая макропушка, несмотря на то, что сам объектив очень компактный.

    Вообщем очень неплохо, учитывая то, что объектив не является специализированным макро объективом. Стоит отметить, что все эти тестовые снимки делались с рук, а при использовании штатива результаты наверняка будут получше. Уже нетерпиться использовать всё это в боевой обстановке, поснимать букашек, жаль сейчас времени мало.

    В перспективе, основную проблему при съёмке с таким увеличением — недостаток освещения, можно решить покупкой штатива и специальной кольцевой светодиодной макровспышки. Но всему своё время 🙂

    Макрокольца для Canon EF – ФотоКто

    Сегодня я расскажу о том, как можно сэкономить фотографам, желающим попробовать себя в макро-фотографии. Покупать для экспериментов макрообъективы довольно таки дорого (тот же 50мм стоит более 6 т.р., когда обычный около 3 т.р).



    Для начала могу посоветовать купить вот такой вот макроадаптер с поддержкой фокусировки и регулировки диафрагмы автоматических объективов.









    Набор макроколец для Canon состоит из трех частей (13мм, 21мм, 31мм), защитных крышек и инструкции с коробкой:



    Каждая "проставка" снабжена контактами для управления автоматической оптикой (диафрагма и фокусировка)



    А теперь начнем по порядку. Все тестовые фотографии сделаны на одинаковых настройках (1\100сек, ф8, ИСО640, 50мм объектив и вспышка YN-568EX на полной мощности на отражение от потолка) и показывают влияние колец на минимальную дистанцию фокусировки, ГРИП, и количество света попадаемое на матрицу при разном количестве проставок.



    1. Установлены сразу 3 кольца. изображение без кропа и обработок



    Следующее изображение уже кропнуто из предыдущего на 1\9 часть (центральную)





    2. Установлены кольца 13мм и 21мм.

    Изображение полноразмерное:



    Кроп 1\9 центральной части:







    3. Оставлено только 13мм кольцо.

    Изображение:



    кроп 1\9 центральной части:





    4. Только один объектив 50мм ф1.4 с минимальной дистанцией фокусировки 45см.



    кроп из центра (так же 1\9 часть)





    На точность фокусировки с 50мм объективом проставки никак не влияют. Но как видим, чем больше проставок, тем меньше света попадает на матрицу и меньше глубина резко изображаемого пространства (ГРИП). Для получения резкой фотографии относительно небольшого кузнечика мне не хватило бы и диафрагмы ф20.

    Для примера - буквы из инструкции по эксплуатации к макрокольцам (100% кроп):



    Ну и напоследок - купить макроадаптер можно по ссылке!

    обзор с сайта Иванов А

    Jumbo 300-миллиметровая удлинительная трубка Canon с автофокусом

    Этот вариант заменяет боковую трубку объектива в версии 300 мм и добавляет двойные крепления для штатива для вспышки на верхней поверхности.

    Это требует добавления нескольких изменений цвета для вставляемого крепежа. Гайки вставляются плоским краем вниз:

    Черная нить PETG очень блестящая, поэтому внутреннюю часть трубки необходимо покрасить матовой черной краской для правильного нанесения. рассеивать и поглощать отражения внутри трубки.Это не обязательно - без этого вы получите ярко-белую точку в центре кадра.

    Перед покраской удалите как можно больше ниток с внутренней стороны тюбика, так как краска будет собираться на них и образовывать капли. Я обнаружил, что плоскогубцы могут достать почти все.

    Следуйте указаниям на баллончике с краской, за исключением того, что не пытайтесь отшлифовать внутренние поверхности баллона перед покраской!

    Я использовал малярную ленту, чтобы убрать краску с концов трубки, канала проводки и особенно резьбы там, где две трубки объединяйтесь.Затем я обернул трубку бумагой, чтобы краска не попала на нее - это потому, что я подозреваю эта краска на внешней стороне тубы при нормальном использовании быстро соскабливалась бы, пометила и выглядела бы некрасиво.

    Поверхности на концах трубки замаскированы

    Внешний вид тубы замаскирован бумагой

    Вам также необходимо закрасить ребристую поверхность маски камеры , поскольку это лицо, которое будет указывать на датчик камеры, который является большим источником отражений. Я просто положил его на ровную поверхность и распылил на верхнюю ребристую поверхность без дополнительной маскировки:

    Необходимо окрашивать только верхнюю ребристую поверхность напечатанной маски

    После печати и покраски пора все собрать!

    Блок контактов камеры

    Блок контактов камеры - это часть, которая удерживает гвоздевые контакты для соединения с креплением камеры. Можно повторно использовать оригинальный контактный блок Kenko без каких-либо модификаций вместо сборки этого элемента (только из 20-миллиметровой трубки).Но разве не веселее сделать это самому?

    Просверлите 8 отверстий для штифтов, как показано ниже, с помощью сверла 0,95 мм, чтобы штифты не вызывали такого большого напряжения при установке (штифты имеют диаметр 1,02 мм).

    Очистите 2 отверстия для шурупов на обоих концах с помощью сверла 1,2 мм, чтобы саморезы вошли позже.

    Наиболее легко и точно просверлить отверстия вручную

    Поместите блок штифтов камеры на напечатанную наковальню для следующего шага. Это предотвратит попадание вставленных булавок в стол!

    Вставьте штифт в одно из отверстий и слегка постучите по нему молотком, чтобы он завелся, как показано ниже. Убедитесь, что штифт стоит прямо, и отрегулируйте его, если это не так. Теперь закончите забивать его легкими ударами и множеством ударов. Ударьте по шляпке гвоздя как можно квадратнее, чтобы не повредить его край. Избегайте использования сильных качелей, потому что это может привести к изгибу штифта в креплении - вы можете согнуть его пальцами, если это произойдет, но лучше всего этого избегать в первую очередь!

    Когда все штифты установлены, несколько раз постучите по верхней части блока, чтобы убедиться, что все штифты находятся на одном уровне с поверхностью.Головки штифтов не должны гордо выступать из окружающего их пластика, поскольку это может позволить их краям поцарапать штифты, протирающие их во время установки объектива.

    Заманчиво отказаться от молотка для установки штифтов и использовать более изысканный подход, но учиться на моих ошибках:

    • Почему бы не использовать трехкулачковый сверлильный патрон или штифтовые тиски, чтобы удерживать контактную головку и просто вставить ее в крепление? Это работает, но из-за того, что голова мягкая, вы в конечном итоге согнете ее в форму трилистника. РВАТЬ!
    • Почему бы не вдавить штифт в отверстие с помощью паяльника? Золотое покрытие на штыре мгновенно растворяется в остатках припоя на кончике утюга, разрушая контакт. Кроме того, длительное нагревание вызывает деформацию крепления!

    Начните установку штифта одним легким касанием и проверьте центровку, прежде чем продолжить

    Все пины установлены! Теперь вы можете снять блок штифтов с наковальни

    Отвинтите и отсоедините металлическое крепление трубки Kenko со стороны камеры.При этом выпадут 8 маленьких пружин и 8 золотых контактов. Мы не будем их использовать, но положим их в безопасное место на случай, если вы захотите позже восстановить свою трубку Kenko. Пружина выжимного штифта (более толстая, чем золотые, используемые для контактов) и металлическая пробка, вероятно, тоже выпадут, не потеряйте их.

    Отвинтите два черных крепежных винта M1.7, которыми оригинальный блок контактов камеры Kenko крепится к металлическому креплению камеры, и замените его на свой отпечатанный и снова вверните.

    Геометрия контактов разъема на креплении камеры должна напоминать оригинальную трубку Kenko. В частности, ряд из 5 выводов данных должен быть чуть ниже уровня черного пластикового экрана, обеспечиваемого оригинальным креплением Kenko (в оригинальном продукте они располагаются примерно на 0,1 мм ниже экрана).

    Оригинальные контакты камеры заменены напечатанными

    Маска камеры

    Сожмите три зажима, которые удерживают оригинальную круглую маску камеры на металлическом креплении камеры, и снимите ее.Найдите и временно открутите стопорный винт крепления. на краю крепления - это критический винт, который предотвращает поворот трубки за пределы положения, в котором стопорный штифт камеры должен развертывание, предотвращающее повреждение контактов камеры:

    Найдите и временно снимите этот упорный винт крепления

    Вставьте напечатанную маску камеры туда, где раньше была оригинальная, она подходит с натягом. На внешнем крае есть небольшое отверстие для шурупа этой маски, которая должна совпадать с отверстием под стопорный винт.Убедитесь, что маска плотно прилегает к креплению - если одна сторона выступает над краем металлического крепления, выньте его и убедитесь, что вы удалили все остатки опоры конструкции.

    Теперь закрутите стопорный винт крепления. Это зафиксирует маску на месте.

    Маска установлена ​​и удерживается стопорным винтом

    Блок линз

    Это блок, в который будет входить основание пого-штифтов для сопряжения с объективом.

    Начните с очистки 8 отверстий под пайку в блоке контактов линзы с помощью сверла 0,75 мм. Это немного больше, чем концы припоя самих штырей (0,64 мм), что позволяет штифтам некоторое боковое смещение. Это позволяет им выровняться с оправой объектива, не подвергаясь сдвигу, что могло бы привести к их защемлению.

    Очистите два отверстия на концах с помощью биты 1,2 мм.

    Вставьте штифты pogo в блок штифтов объектива.Они должны вставляться (и выпадать) без применения силы, иметь возможность свободно вращаться и слегка покачиваться из стороны в сторону. Не беспокойтесь о глубине, на которой они сидят, на следующем шаге они будут зафиксированы на глубине.

    Отверстия под пайку очищены сверлом

    Штифты Pogo вставлены

    Крепление объектива

    На напечатанном креплении объектива очистите 4 маленьких отверстия для винтов на башнях по периметру (к которым крепится металлическое крепление) с помощью 1.Бит 2мм.

    Очистите 8 отверстий под штифт сверлом 1,3 мм, как показано ниже. Это больше, чем штифт (1,07 мм), чтобы избежать трения печатной части, препятствующего перемещению штифта. Но учтите, что он должен быть меньшего диаметра, чем выступ штифта (1,5 мм), потому что в противном случае штифт может выскользнуть из верхней части крепления.

    8 отверстий под пальцы и 4 отверстия по периметру очищены сверлом 1,3 мм

    Прижмите блок со штырями к нижней стороне оправы объектива так, чтобы штифты проходили сквозь оправу снизу. Убедитесь, что каждый штифт находит соответствующее отверстие.

    Блок штифтов не будет прилегать заподлицо с нижней стороной крепления объектива, потому что корпуса штифтов pogo еще не задвинуты до конечной глубины.

    Вставьте 2 винта M1.7 сверху крепления в оба конца блока штифтов, чтобы захватить его и потянуть, пока он не будет почти заподлицо с нижней стороной крепления (небольшой зазор - это нормально). Следите за тем, чтобы винты затягивались равномерно, чтобы не погнуть шпильки! (ввинтите один немного, затем другой и продолжайте так, чтобы блок оставался примерно параллельным монтажной поверхности).

    После установки. Обратите внимание, что три контакта питания и пять контактов данных находятся на той же высоте, что и их собратья. Три контакта питания не будут выступать до контактов данных.

    Сторона крепления после установки

    Проведите пальцем по подпружиненным контактам и убедитесь, что они двигаются плавно, не заедая в нижнем положении. Если штифт застревает, сначала убедитесь, что блок штифтов объектива параллелен монтажной поверхности (вам может потребоваться затянуть один из винтов, чтобы выровнять его), а затем повторно просверлите поврежденные отверстия.Попробуйте просверлить одно и то же отверстие с обоих концов, чтобы очистить от мусора. Если отверстие немного смещено, возможно, вам придется соскоблить одну его сторону сверлом.

    Теперь припаяем ленточный кабель к концам штырей pogo.

    Лента имеет 10 проводников, но нам нужно только 8. Вы можете либо разделить и удалить проводники № 9 и № 10 (красная полоса - № 1), либо оставить 2 дополнительных проводника. Вы можете, например, удвоить провода, используемые для контактов питания.Согласно Википедии, самый внешний контакт из группы из трех - это VBat, а два других - GND. Я удалил лишние проводники, прежде чем понял, что могу их дублировать ...

    На одном конце ленточного кабеля отделите и разведите жилы. Снимите достаточно изоляции, чтобы обеспечить хорошее соединение с концами штифтов pogo. Лудим каждый проводник. Нарисуйте хвосты пого-штырей флюсовой ручкой, затем припаяйте проводники один за другим к штырям. Вам понадобится немного припоя на наконечнике, чтобы заменить припой, который поглотит штырь.Красная полоса должна идти в конце с тремя контактами питания (см. Фото ниже).

    Обратите внимание на то, что ваша температура пайки намного выше, чем температура плавления пластмассы, в которой находится корпус. Припаяйте каждый штырь красиво и быстро, не держите утюг на каком-либо штыре дольше, чем необходимо. Когда все остынет, потяните за провода, чтобы убедиться, что они надежно прикреплены. Если провод припаивается надежно, но соединение некрасиво, лучше оставить это в покое, чем переделывать его и потенциально перегревать пластик.

    Не оставляйте большой свободный отрезок провода свободным над штырем, так как он может закоротить соседние штыри.

    Пожалуйста, не стыдите меня!

    Трубка в сборе

    Теперь пришло время собрать две длинные трубы.

    В верхней части трубки со стороны камеры есть отверстие, в которое нужно вставить гайку M3 (плоский край гайки должен быть направлен вниз):

    Затем навинтите трубку со стороны объектива на эту трубку до тех пор, пока отверстие для винта, проходящее через резьбу обеих трубок, не совпадет (это будет на пару градусов до положения максимального затяжки).Вверните винт M3 через это отверстие в гайку, чтобы соединить две трубки вместе. Этот винт предотвращает откручивание трубок, что важно, потому что при последующем откручивании трубок ленточный кабель, проходящий через них, будет разрезан пополам!

    Трубки в сборе

    Крепление камеры

    Очистите 4 небольшие отверстия для шурупов по периметру крепления камеры с печатью с помощью сверла 1,2 мм.

    На трубке со стороны камеры (с прямоугольной апертурой) прикрепите напечатанное крепление камеры к концу трубки с помощью 4 винтов M3.Убедитесь, что канал для проводов в трубке совпадает с соответствующим отверстием в держателе камеры:

    Крепление со стороны камеры с печатным рисунком, внешние отверстия очищены сверлом 1,2 мм. Крепится к трубке с помощью 4 черных винтов M3

    Пропустите свободный конец ленточного кабеля через полость для проводов со стороны объектива трубки до конца камеры. Прижмите печатное крепление объектива (с припаянным кабелем) к сопрягаемой поверхности на трубке, чтобы можно было точно измерить длину ленточного кабеля.Обрежьте его примерно на 10-15 мм за монтажную поверхность камеры. Здесь вам нужно немного провисать, чтобы вы могли позже схватить конец кабеля и подключить его к задней части контактного блока камеры.

    Теперь вытяните крепление объектива и обрезанный ленточный кабель обратно из трубки, чтобы с ним было легче работать.

    Вытащите провода и зачистите концы до длины примерно 3 мм. Припаяйте гнездо для штыря к каждому проводнику (при этом не держите гнездо для штыря голыми пальцами, они нагреваются).Отрежьте термоусадочную пленку, чтобы покрыть каждое гнездо для штырей и его конец припоя, и усадите его по каждому гнезду. Ваш конечный результат должен выглядеть так:

    Гнезда для контактов для крепления на стороне камеры, припаянные и закрытые

    Заклейте гнезда вместе в линию, чтобы их было легче продвигать через удлинительную трубку (и чтобы вы знали, в каком порядке они входят!). Пропустите кабель обратно через трубку со стороны объектива в сторону камеры - I обнаружил, что самый простой способ сделать это - непрерывно покачивать кабель из стороны в сторону, прикладывая давление, что обеспечивает стабильный ход и отсутствие заминок.

    После того, как вы вытащили кабель, выходящий из конца трубки камеры, прикрепите крепление объектива к трубке с помощью 4 винтов M3, чтобы он не высвободился, и затяните ленточный кабель обратно в трубку.

    Эти провода должны были быть на пару миллиметров короче, но это сработает!

    Теперь поднесите металлическое крепление камеры к концу трубки и с помощью пинцета вставьте каждое гнездо для штыря в соответствующий штифт на задней стороне штыревых контактов камеры.

    Используйте мультиметр в режиме проверки целостности цепи (или в режиме измерения сопротивления), чтобы проверить, что каждый контакт на стороне объектива соединен с соответствующим контактом на стороне камеры (а соседние контакты не закорочены!).

    Вставка гнезда для штырей на задней стороне камеры контакты

    Крепление металлического держателя камеры

    После того, как вы правильно их подключили, вы можете прикрутить металлическое крепление камеры к трубке, используя 4x M1.7 винтов. Вы закончили работу с камерой.

    Комплектное крепление камеры

    Обработка байонета объектива

    На креплении объектива с печатью опустите пружину фиксирующего штифта в соответствующее отверстие (отверстие рядом с прорезью на внешнем диаметре, как показано ниже) и поместите фиксирующий штифт из оригинального крепления Kenko поверх пружины (пружина входит в гнездо в основании фиксирующего штифта). Установите металлическое крепление объектива сверху. Теперь убедитесь, что рычаг разблокировки может плавно перемещаться вверх и вниз - если он заедает, поверните металлическое кольцо на монтажной поверхности, пока оно не начнет свободно скользить. Закрепите крепление 4 винтами M1.7, но пока не затягивайте их полностью, сначала проверьте, что рычаг освобождения по-прежнему свободно перемещается, и отрегулируйте крепление, если это не так. Затем полностью затяните винты и повторите проверку.

    Если спусковой рычаг не может двигаться плавно, велика вероятность, что в какой-то момент вы прикрепите линзу к трубке и не заметите, что стопорный штифт не сработал под давлением пружины. Это позволит линзе открутиться от трубки и упасть на землю!

    Сборка стороны объектива завершена!

    Знаки совмещения

    Если хотите, вы можете нарисовать красные и белые точки выравнивания на внешней стороне трубки, чтобы они соответствовали оригиналу - для них на печатной поверхности есть углубления.

    Предполетная проверка

    На этом этапе есть некоторые вещи, которые нужно проверить дважды:

    • Штифт освобождения объектива должен плавно вдавиться и снова подняться под давлением пружины. При полном вдавливании его головка должна находиться ниже поверхности крепления.
    • Головки винтов M1.7, на которых крепятся металлические крепления, должны находиться ниже окружающей металлической поверхности, в противном случае головки винтов поцарапают крепления объектива / камеры, и ничто не подойдет правильно.
    • Головки винтов M3 на байонете объектива должны находиться под пластиковым печатным креплением, иначе они могут поцарапать заднюю часть объектива.
    • Штифты pogo на байонете объектива должны плавно вдавливаться пальцем и возвращаться в исходное положение без заедания или заедания.
    • Удалите из трубки все незакрепленные нити накала, поскольку они могут стать мусором в вашей камере, если они оборвутся.
    • Мультиметр должен подтверждать целостность цепи между соответствующими контактами на камере и стороне объектива трубки, а соседние контакты не должны быть закорочены друг с другом.

    Если у вас есть запасная удлинительная трубка Kenko, подсоедините ее к объективу и камере 300-мм трубки, чтобы убедиться, что все крепится плавно. Если вы чувствуете, что что-то мешает вам установить трубку задолго до того, как стопорный штифт развернется (например, на 30 градусов раньше), остановитесь и исследуйте. Сцепка в этом положении означает, что штифты с одной стороны соединения врезаются в контакты с другой стороны. Геометрия контактов pogo или контактов камеры может быть неправильной.например если штифты выступают слишком далеко (+0,5 мм), их плоские стороны могут удариться о сопрягаемую поверхность с другой стороны (вместо их закругленных головок), что не позволит им втягиваться, поэтому они будут порваны выключится, если вы продолжите вращать объектив.

    Взгляните на контакты удлинительной трубки для тестирования и убедитесь, что ваша трубка 300 мм не выдолбила и не поцарапала их. Вы должны выяснить это, прежде чем устанавливать его на свои дорогие объективы и камеры!

    Используйте мультиметр, чтобы убедиться, что сигналы проходят через 300-миллиметровую трубку и через прикрепленную запасную трубку Kenko - это проверяет правильность совмещения контактов и штырей с оригинальной трубкой. например если некоторые штифты pogo застряли, некоторые из них не будут контактировать с другой стороной, и проверка целостности не будет выполнена.

    Контакты линзы повреждены при принудительном монтаже с застрявшими штифтами

    Отладочные контакты pogo

    Вариант модели крепления объектива («Крепление объектива со смотровым окном») был предоставлен для устранения проблем, связанных с зацеплением контактных штырей с контактами объектива. Это прорежет окно в боковой части крепления, что позволит вам наблюдать, как штифты pogo соприкасаются с линзой.На фотографиях ниже показана последовательность установки объектива:

    Крепление объектива с печатным рисунком и смотровым окошком (желтое) позволяет наблюдать за штифтами. Заметили, что крайняя левая булавка намного выше своих собратьев? Это не нормально и приводит к заеданию во время монтажа.

    При установке объектива. Контакты объектива вращаются справа налево на этом изображении, здесь два пого штифта вдавлены линзой

    Линза полностью заблокирована в положении

    Без использования этого крепления со смотровым окошком, вы все равно сможете в некоторой степени наблюдать за действием штифтов, глядя снизу, если сначала отсоедините крепление объектива от удлинительной трубки.(По крайней мере, вы можете сказать, под каким номером пина происходит столкновение)

    Поперечное сечение крепления штифта пого

    Трубка с креплением для вспышки

    Для варианта лампы с двумя креплениями вспышки вот пример настройки вспышки:

    Пример настройки вспышки

    Это холодный башмак SmallRig, установленный непосредственно на трубе с помощью прилагаемых к нему креплений, с мини-шаровой головкой SmallRig сверху.Используя этот метод, вы можете одновременно установить оба крепления для вспышки.

    Для большей гибкости рассмотрите возможность использования «волшебной руки» - это производятся многими разными производителями и обычно имеют гнездо для штатива на обоих концах или гнездо для штатива и холодный башмак.

    Холодная обувь SmallRig

    Холодные башмаки SmallRig, которые я использовал, не совсем совместимы с аксессуарами, у которых электронные контакты торчат из их основания, потому что эти контакты попадают в отверстия для винтов на верхней поверхности холодного башмака, и это приводит к тому, что аксессуар фиксируется на башмаке.Мне пришлось полностью разобрать мой триггер YN622C, чтобы освободить его!

    Чтобы решить эту проблему, я включил STL "Винтовую крышку для холодной башмака SmallRig". Распечатайте это с толщиной слоя 0,1 мм. Прикрепив башмак SmallRig к трубе, вы Можно приклеить винт на верхнюю поверхность, чтобы закрыть отверстия для винтов.

    Холодный башмак SmallRig с крышкой, наклеенной на резьбовые отверстия

    Выбор линз

    Для трубки 300 мм действительно имеет смысл использовать ее только с объективами 100 мм + (в идеале с макрообъективом 150 мм или 180 мм). Короткие линзы не смогут сфокусироваться, потому что их фокальная плоскость окажется внутри линзы (а увеличение будет безумно высоким).

    С моим макросом Sigma 180 мм f / 3.5 расширение 300 мм снижает экспозицию примерно на 4 ступени, поэтому мой видоискатель становится таким же темным, как при выборе f / 14 на обычном объективе и удерживании кнопки предварительного просмотра глубины резкости. Это все еще достаточно светло, чтобы видеть сквозь видоискатель при съемке при дневном свете, но это довольно близко. Здесь отлично подойдет камера с электронным видоискателем, так как она сможет увеличить яркость изображения в видоискателе для вас.

    Это затемнение означает, что вам почти наверняка понадобится вспышка для освещения объекта (это то же самое со всеми макросами с большим увеличением). Бонус от использования вспышки заключается в том, что она замораживает ваш объект, поэтому вам не нужно так сильно беспокоиться о дрожании камеры или движении объекта.

    Кстати, макрообъектив Sigma 180mm f / 3. 5 EX DG APO является фантастической ценностью для этого проекта и для макросъемки в целом, так как его длинное фокусное расстояние обеспечивает роскошно большое рабочее расстояние.Он снят с производства, но его можно найти на eBay примерно за 380 долларов США. Обратите внимание, что есть более старая и дешевая версия без "DG", которую я не тестировал.

    Предупреждения

    Эта трубка может повредить или разрушить ваш объектив, камеру или и то, и другое. Вот некоторые конкретные опасности, которые я определил, но существует и больше опасностей:

    • Трубка может поцарапать или сломать контакты объектива или камеры
    • Задние элементы линз, особенно те, которые выступают за пределы поверхности крепления, могут быть поцарапаны (в основном это проблема для экзотических объективов, таких как сверхширокие.Даже не думайте устанавливать на эту штуку объектив 50mm f / 1.0 с сумасшедшим задним элементом!).
    • Беспорядочные нити отслаивающейся нити могут стать мусором и повредить камеру
    • Проблемы с геометрией фиксирующего рычага на стороне линзы тубуса могут привести к тому, что линза не сможет отсоединиться от тубуса. Если это произойдет, попробуйте нажать на рычаг как можно вертикально (ближе к стенке трубки), нажатие не на то место может привести к его наклону и заеданию по линиям слоя.Если ничего не помогает, всегда есть дремель ... Подобный сбой на стороне камеры маловероятен, потому что металлическое крепление камеры не модифицировано по сравнению с оригиналом.
    • Разрушение конструкции трубки может привести к падению объектива, камеры или того и другого на землю. Не переносите комбинацию только за камеру, поддерживайте и объектив, и камеру, а также используйте шейный или наручный ремешок для фиксации камеры.
    • Короткое замыкание или неправильное соединение контактов теоретически может вывести из строя электронику объектива, камеры или того и другого.Однако электроника, вероятно, спроектирована так, чтобы быть прочной, чтобы выдерживать неправильное сопряжение.
    • Допуски крепления поворотного штифта ужасны по сравнению с оригинальным литым под давлением креплением (особенно по степени наклона, который может испытывать каждый поворотный штифт), что может привести к прерывистым соединениям или коротким замыканиям между соседними штифтами или разрушению фиксирующих штифтов и последующее царапание контактов линзы.
    • Обратите внимание, что выемки на склоне контактного блока объектива могут впоследствии вызвать повреждение штифтов камеры при следующей установке объектива на них.

    Набор удлинительных трубок Kenko (12 мм, 20 мм и 36 мм), 3 кольца Для Canon

    Набор удлинительных трубок DG AF 36 + 20 + 12
    Набор трубок 36 мм, 20 мм и 12 мм. Цифровая совместимость.
    Можно использовать по отдельности или вместе. Полный TTL и диафрагменная муфта.

    Удлинительные трубки предназначены для того, чтобы объектив мог фокусироваться ближе, чем его обычно установленное минимальное расстояние фокусировки. При приближении объект увеличивается (в видоискателе и на фотографиях он кажется больше).Они исключительно полезны для макросъемки, позволяя превратить практически любой объектив в макрообъектив за небольшую часть стоимости, сохранив при этом его исходное оптическое качество.

    Удлинители не имеют оптики. Они устанавливаются между корпусом камеры и объективом, чтобы увеличить расстояние между объективом и плоскостью пленки. При перемещении отцовской линзы от пленки или ПЗС-матрицы в камере объектив вынужден фокусироваться намного ближе, чем обычно. Чем больше длина удлинительной трубки, тем ближе объектив может фокусироваться.

    НАБОР АВТОМАТИЧЕСКИХ УДЛИНИТЕЛЕЙ KENKO содержит три трубки разной длины: 12 мм, 20 мм и 36 мм, которые можно использовать по отдельности или в любой комбинации для получения желаемого увеличения. Kenko также производит UNITUBE 12 мм или 25 мм, которые можно приобрести отдельно.

    Удлинительные трубки автофокуса Kenko имеют все схемы и механическое соединение, чтобы поддерживать автофокус и автоэкспозицию TTL с большинством объективов Canon, Nikon и Minolta, при условии, что света достаточно для правильной активации системы автофокусировки камеры.

    Обратите внимание:

    1. При использовании удлинительных трубок объектив не будет фокусироваться на бесконечность. Диапазон фокусировки будет сильно ограничен очень близким расстоянием фокусировки.
    2. При использовании любой удлинительной трубки происходит ослабление света, иногда при совместном использовании нескольких удлинительных трубок теряется эквивалент 3 диафрагм. Потеря света может повлиять на способность камеры автоматически фокусироваться. Ручная фокусировка рекомендуется, если объектив начинает «охотиться» (а не фиксироваться на объекте).
    3. Информация Nikon «D» не передается, потому что объектив фокусируется ближе, чем запрограммировано для фокусировки.
    4. Автоматические удлинительные тубусы Kenko не совместимы с автоматической фокусировкой с объективами Nikon AF-s (Silent Wave), для этих объективов требуется ручная фокусировка.

    Canon 12 мм и 25 мм удлинительные трубки Обзор реального мира

    Удлинители

    Удлинители не содержат оптических элементов. Это просто полые трубки, которые позволяют устанавливать объективы дальше от фокальной плоскости камеры, сохраняя при этом все электрические контакты, так что объектив функционирует так, как если бы он был прикреплен непосредственно к корпусу камеры.

    Таким образом, они сильно отличаются от расширителей / телеконвертеров, которые действительно содержат оптические элементы.

    В чем смысл? Все объективы имеют минимальную дистанцию ​​фокусировки. Добавление удлинительной трубки между корпусом и объективом снижает минимальное расстояние фокусировки. Таким образом, объектив может приближаться к объекту, что дает эффект увеличения. Использование удлинительного тубуса - дешевый способ превратить обычный объектив в макрообъектив.

    Конечно, бесплатно ничего не дается.Добавление удлинительной трубки также уменьшает максимальное расстояние фокусировки. Большинство линз могут фокусироваться на бесконечность, но с удлинительной трубкой они не могут этого сделать, поэтому они теряют нормальную функциональность. Также наблюдается потеря света и может возникнуть виньетирование.

    Вернитесь к началу страницы

    Трубки Kenko

    Удлинители не обладают оптическими качествами, только электрические контакты. Нет причин, по которым продукты разных производителей не должны быть одинаковыми.

    Если бы я увидел комплект трубок Kenko, я бы, наверное, купил их. В комплекте Kenko три лампы (12мм, 20мм, 36мм) и они дешевле Canon. Все, что я смог найти, это оригинальные товары Canon, поэтому я купил их.

    Я читал один отчет о падении линз, прикрепленных к трубкам Kenko, но я думаю, что это ненормально.

    Оригинальные лампы Kenko не поддерживали EF-S. Единственное отличие трубок версии II заключается в том, что они поддерживают объективы Canon EF-S.Помимо красной точки крепления EF, есть также белая точка EF-S.

    Вернитесь к началу страницы

    Увеличение и совместимость

    Какое дополнительное увеличение даст вам удлинительная трубка?

    Во время поиска в Google я наткнулся на довольно сложные формулы. Мне нравится формула (потому что я ее понимаю):

    Дополнительное увеличение = (Длина удлинительного тубуса) ÷ (Фокусное расстояние объектива)

    При использовании удлинительной трубки 25 мм с моим Canon EF 100mm f / 2. 8L IS Macro, дополнительное увеличение будет:

    25 мм ÷ 100 мм = 0,25 (или примерно на ¼ больше увеличения)

    А совместимость?

    Удлинители уменьшают минимальное (и максимальное) расстояние фокусировки объектива. Для коротких линз, которые имеют довольно короткое минимальное расстояние фокусировки, добавление удлинительной трубки может фактически привести к минимальному расстоянию фокусировки позади переднего элемента, что сделает невозможным фокусировку.

    Я читал, что не рекомендуется использовать удлинители с линзами короче примерно 50 мм, но это результат моего EF 40mm f / 2.8 блин и удлинительная трубка очень хороши.

    Вернитесь к началу страницы

    Canon Технические характеристики

    Я включил только те линзы, которые использую. На момент публикации информации о макрообъективе 100mm f / 2.8L IS Macro не было, потому что о нем было объявлено совсем недавно. Кроме того, специально созданные макрообъективы имеют короткие минимальные расстояния фокусировки, поэтому использование удлинительных трубок с ними менее выгодно, чем использование удлинительных трубок с немакрообъективами.

    Удлинители нельзя использовать со сверхширокоугольным объективом Canon EF-S 10-22 мм.

    • Canon EF85mm f / 1.8 USM + EF12mm II Удлинительный тубус

      Увеличение

      0,27–0,15

      Диапазоны расстояний фокусировки

      498 мм - 723 мм

      Рабочее расстояние

      345 мм - 595 мм

    • Canon EF300mm f / 4L IS USM + EF12mm II Удлинительный тубус

      Увеличение

      0.30x - 0,04x

      Диапазоны расстояний фокусировки

      1338 мм - 7795 мм

      Рабочее расстояние

      1061 мм - 7518 мм

    • Canon EF400mm f / 5.6L IS USM + EF12mm II Удлинительный тубус

      Увеличение

      0,16–0,03

      Диапазоны расстояний фокусировки

      2893 мм - 13449 мм

      Рабочее расстояние

      2580 мм - 13136 мм

    • Canon EF17-40mm f / 4L USM + EF12mm II Удлинительный тубус
    • Canon EF70-200mm f / 4L IS USM + EF12mm II Удлинительный тубус
    • Canon EF85mm f / 1. 8 USM + EF25mm II Удлинительная трубка

      Увеличение

      0,44–0,32 раза

      Диапазоны расстояний фокусировки

      386 мм - 428 мм

      Рабочее расстояние

      218 мм - 285 мм

    • Canon EF300mm f / 4L IS USM + EF25mm II Удлинительный тубус

      Увеличение

      0,37–0,09

      Диапазоны расстояний фокусировки

      1216 мм - 3946 мм

      Рабочее расстояние

      924 мм - 3654 мм

    • Canon EF400mm f / 5.6L IS USM + EF25mm II Удлинительная трубка

      Увеличение

      0,21–0,07

      Диапазоны расстояний фокусировки

      2460 мм - 6610 мм

      Рабочее расстояние

      2132 мм - 6282 мм

    • Canon EF17-40mm f / 4L USM + EF25mm II Удлинительный тубус
    • Canon EF70-200mm f / 4L IS USM + EF25mm II Удлинительный тубус

    Вернитесь к началу страницы

    Заключение

    Специальные макрообъективы обладают двумя основными качествами - они очень резкие и имеют короткие минимальные расстояния фокусировки. К тому же они довольно дороги.

    Многие немакрообъективы также очень резкие, но у них большое минимальное расстояние фокусировки, что не позволяет вам подойти близко. Однако это ограничение легко преодолеть с помощью удлинительных трубок.

    Точно так же, как телеконвертер может эффективно превратить одну линзу в две линзы, удлинительные трубки могут превратить «обычные» линзы в макро линзы.

    Я использую оригинальные удлинители Canon, но они, наверное, самые дорогие марки.Kenko дешевле, и я видел наборы удлинительных трубок из Китая, рекламируемые по цене около 10 долларов. Из-за того, что они не содержат оптических элементов, при условии, что физические крепления в порядке и они правильно передают электрические сигналы, набор дешевых ламп (теоретически) должен работать так же хорошо, как и Canon. Поэтому вы можете очень дешево преобразовать некоторые из ваших обычных линз в макрообъективы.

    Я нахожу удлинительные трубки очень полезными.

    Вернитесь к началу страницы

    Купил бы я сейчас?

    Да, безусловно. У меня есть специальный макрообъектив, но я бы обязательно снова купил удлинительные тубусы. Куплю ли я снова Canon или более дешевый бренд, будет зависеть от моего финансового положения на тот момент.

    Мне нравится гибкость, которую они мне дают. Я много фотографирую на камеру Canon EF 85mm f / 1.8, и бывают случаи, когда я хочу подойти поближе, но не могу из-за минимального расстояния фокусировки этого объектива.

    В таких ситуациях очень просто добавить удлинительную трубку, и я могу продолжать делать то, что делаю, не меняя линзы.

    Вернитесь к началу страницы

    Постобработка

    Большинство исходных изображений были сняты в формате RAW и преобразованы с помощью Adobe Camera Raw. Шум был уменьшен с помощью Imagenomic Noiseware Professional. Небольшие улучшения изображения были применены с помощью Adobe Photoshop CS2 (кривые, уровни, насыщенность) перед повышением резкости с помощью фильтра Smart Sharpen (количество: 30% - 120%, радиус: 0,2–0,3 пикселя, удаление: размытие линзы).

    Изображения JPG были сохранены с настройкой качества «Высокое», равным «8» по шкале от 0 до 12.

    Вернитесь к началу страницы

    Детали

    Вес: EF 12 мм - 2,3 унции / 66 г; EF 25 мм - 3,4 унции / 95 г
    Мягкий мешочек: в комплекте
    Дата покупки: март 2010
    Поставщик: Parisilk, Сингапур
    Цена: EF 12 мм - 75 сингапурских долларов; EF 25 мм - 154 сингапурских доллара

    Вернитесь к началу страницы

    Другие страницы отзывов, которые могут вас заинтересовать

    Лучшая цена на удлинительную трубку canon - отличные предложения на удлинительную трубку canon от мировых продавцов удлинительных трубок canon

    Отличные новости !!! Вы попали в нужное место для удлинительной трубки Canon.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая удлинительная трубка canon в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели удлинительную трубку Canon на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в удлинительной трубке Canon и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести canon extension tube по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    Макро удлинительные кольца OEM - Canon EF | Fdirect.eu

    Описание

    Удлинители для цифровых зеркальных фотоаппаратов Canon, в основном используются для макросъемки. Его основная цель - отодвинуть объектив дальше от сенсора камеры. Чем дальше объектив, тем ближе фокус, больше увеличение, а также больше потеря света (требуется более длительное время экспозиции).Обычно линзы фокусируются ближе, чем бесконечность, перемещая все оптические элементы дальше от пленки или сенсора. Представленные здесь удлинители просто накладывают это движение. Эти трубки работают как с цифровыми, так и с аналоговыми камерами Canon AF (EOS) и могут располагаться в любом порядке. Трубки не позволяют электронному автоматическому управлению камерой именно объективом, поэтому фокус и диафрагму необходимо устанавливать вручную. Они также могут быть легко адаптированы к другим типам фотоаппаратов, таким как Praktica, Helios, Zenit Nikon или с использованием адаптеров EOS / M42 и EOS / Nikon, доступных в нашем предложении.В комплект входят: - трубка 9 мм - трубка 16 мм - трубка 30 мм - переходник корпуса - переходник объектива
    Удлинительные трубки для цифровых зеркальных фотоаппаратов Canon, в основном используются для макросъемки. Его основная цель - отодвинуть объектив дальше от сенсора камеры. Чем дальше объектив, тем ближе фокус, больше увеличение, а также больше потеря света (требуется более длительное время экспозиции). Обычно линзы фокусируются ближе, чем бесконечность, перемещая все оптические элементы дальше от пленки или сенсора. Представленные здесь удлинители просто накладывают это движение.

    Эти трубки работают как с цифровыми, так и с аналоговыми камерами Canon AF (EOS) и могут быть размещены в любом порядке. Трубки не позволяют электронное автоматическое управление камерой - это объектив, поэтому фокус и диафрагму необходимо настраивать вручную. Их также можно легко настроить. Приняты другие типы фотоаппаратов, такие как Praktica, Helios, Zenit Nikon или с использованием адаптеров EOS / M42 и EOS / Nikon, доступные в нашем предложении.

    В набор входят:
    - трубка 9 мм,
    - трубка 16 мм,
    - трубка 30 мм,
    - переходник корпуса,
    - переходник объектива

    Дешевые электронные макро-удлинители для крепления Canon EF

    Так что ради интереса я решил попробовать кое-что из макрооборудования.Есть много способов сделать макросъемку, от специализированных объективов до простого переворота. Я решил выбрать дешевую среднюю дорожку, макро-удлинители.

    Удлинительные трубки / кольца похожи на полые трубки, которые физически отодвигают объектив дальше от камеры. По сути, они изменяют фокусное расстояние проекции объектива относительно датчика, то есть вы можете сфокусироваться более внимательно, но вы теряете бесконечную фокусировку.

    Сами по себе трубки не представляют собой ничего особенного, они могут быть изготовлены из любого материала, а качество изготовления не имеет особого значения, так как они не обладают какими-либо оптическими свойствами (они не содержат стекла).

    Canon 5D, Canon EF 50 мм f / 1,8 II @ f / 13, 1/160 с, ISO100, 13 мм + 31 мм при увеличении 0,65x, со вспышкой

    Главный компромисс (хотя есть и другие) с удлинительными трубками по сравнению с настоящими макрообъективами заключается в том, что вам, как правило, приходится приближаться к объекту с объективом. Что в некоторых случаях (или в большинстве случаев) заканчивается тем, что объектив и камера затемняют объект, то есть он становится очень темным. Единственный реальный способ борьбы с этим - использовать стробоскоп или вспышку для освещения объекта.

    Стоит отметить, что для некоторых систем камер, таких как Canon EF, которые имеют диафрагму с электронным управлением, вы можете выбрать трубки с электропроводкой для соединения объектива с корпусом.

    Я решил пойти с электрическим набором (т.е. имеет электрические соединения Canon EF для автофокуса и диафрагмы). На коробке было написано «Набор удлинительных трубок для макросъемки из 3 частей», но он продавался под названием «Кольцо удлинительной трубки для адаптера объектива с автофокусом и автофокусом для объектива Canon EF-S T5i T4i T3i T2i 100D 60D 70D 550D 600D 6D 7D. объектив »на Алиэкспресс.

    Насколько я могу судить, большинство или все они одинаковы. Кольца бывают трех размеров, которые можно комбинировать любым образом: 13 мм, 21 мм и самый большой 31 мм.

    Я заплатил в общей сложности 9,45 евро (с бесплатной доставкой), и доставка адаптеров заняла около 4 недель.

    Качество сборки - это то, чего можно ожидать от чего-то, что продается в магазине McDonald’s. Играя с комплектом, физические соединения довольно хрупкие, и трудно сказать, когда он на самом деле зафиксирован на месте, есть большая комната для игр.


    Canon 5D, Canon EF 50mm f / 1.8 II @ f / 13, 1/160 с, ISO100, 13 мм + 31 мм при увеличении 0,65x, со вспышкой

    Автофокус, похоже, работал со всеми кольцами , но почему-то нельзя установить диафрагму с помощью самого большого кольца (31мм), вместо этого камера блокируется с ошибкой. Я обошел это, установив диафрагму перед добавлением колец, используя кнопку глубины резкости, чтобы зафиксировать диафрагму на объективе (удерживая кнопку предварительного просмотра, пока откручиваете объектив).

    Работа с макротрубками немного странная, поскольку они могут модифицировать любой объектив, нет настоящего золотого правила для выбора размера трубки. В зависимости от фокусного расстояния объектива, увеличения, ближней фокусировки макро свойства будут разными. Из того, что я испытал, я обнаружил, что чем длиннее линза, тем лучше «макробибильность», как раз наоборот.


    Canon 5D, Canon EF 50mm f / 1.8 II @ f / 13, 1/160 с, ISO100, 13 мм + 31 мм при 0,65-кратном увеличении, со вспышкой

    Поигравшись с объективами, которые у меня есть дома, я решил, что мой Canon EF 50mm f / 1.8 II был моим лучшим кандидатом. Я нашел эту отличную веб-страницу, на которой подробно рассказывается о удлинительных трубках. Он также предлагает действительно хороший калькулятор, который вы можете использовать для расчета ожидаемого увеличения, учитывая, что вы знаете пару ключевых значений для этого объектива.

    В любом случае, вернемся к дешевым удлинителям, хотя качество сборки ужасное. И тот факт, что электрические соединения на самом деле не работают, я бы все равно сказал, что они стоили денег, которые я за них заплатил.Я видел гораздо более дорогие лампы, которые можно купить в ЕС. Например, версия Canon, Canon Extension Tube EF 25 II, продается по цене около 140 долларов. И это одна трубка на 25 мм (не путать с Canon Extender, который изменяет фокусное расстояние объектива).

    Вы, вероятно, найдете более дешевые удлинительные трубки на Aliexpress или Ebay. Особенно, если вы выберете неэлектрический, и оглядываясь назад - с проблемами, которые у меня были - я бы почти порекомендовал их (хотя я их не использовал) только потому, что они такие простые по своей природе, но я отвлекся.

    Я бы сказал, что они стоят своих денег, по крайней мере, за то, что просто возятся.

    Почему ваш удлинительный тубус не фокусируется (с исправлениями)

    Вы хотите сделать красивую фотографию нежных завитков морской ракушки. Единственная проблема в том ... вы не можете понять, почему ваша удлинительная трубка не фокусируется. Макросъемка перенесет вас в красивый и манящий мир крошечного. Капля росы, свисающая с конца каллы, насекомое, пьющее нектар из цветка, сверкающий блеск бриллиантов в обручальном кольце - эти фотографии стали возможны благодаря макрообъективам.

    Но макрообъективы дороги, поэтому вы, возможно, предпочли использовать удлинительную трубку с обычным объективом.

    Обе части оборудования позволяют камере приближаться к объекту (и по-прежнему фокусироваться на объекте). Кроме того, они увеличивают объект, чтобы вы могли видеть детали, которые обычный объектив не смог бы уловить.

    Как удлинительный тубус имитирует внешний вид макрообъектива? Эта трубка отодвигает объектив дальше от датчика камеры, позволяя приблизиться к объекту и увеличивать масштаб.

    Однако, если вы когда-либо использовали удлинительную трубку, у вас могли возникнуть проблемы с ее фокусировкой. Читайте дальше, чтобы узнать, почему ваша удлинительная трубка не фокусируется, и, что более важно, как это исправить. Удлинительная трубка, которая не фокусируется, может быть связана с расстоянием до объекта, выбором другого фокусного расстояния или покупкой удлинительных трубок с электрическим компонентом.

    Что такое удлинительные трубки?

    Удлинительная трубка - это устройство, которое вы прикрепляете к камере, а затем присоединяете к ней объектив. Он выглядит как обычный объектив камеры, но в нем отсутствует один ключевой компонент - стекло.

    Это буквально полая трубка, цель которой просто увеличить расстояние между объективом и датчиком камеры. Чем дальше расстояние, тем ближе объектив может быть к объекту и тем более крупным будет объект.

    Фактически, объектив имеет , чтобы быть ближе к объекту, чем обычно, для фокусировки. Таким образом, первая причина, по которой ваши удлинительные трубки могут неправильно фокусироваться, заключается в том, что вы находитесь слишком далеко.Попробуйте подойти ближе к объекту, чтобы сфокусироваться.

    Удлинительные трубки обычно изготавливаются из пластика или металла. Обычно они идут в комплекте из трех штук, каждая из которых имеет разную длину. Вы можете использовать их в любой комбинации для создания разного расстояния от датчика в зависимости от того, насколько экстремальным вы хотите, чтобы ваш макрос был.

    Расчет расстояния

    Какое увеличение вы можете получить с помощью удлинительных тубусов? Это зависит от длины ваших удлинительных трубок и фокусного расстояния объектива, который вы используете.

    Вычислить коэффициент увеличения довольно просто. Просто разделите длину удлинительной трубки в миллиметрах на фокусное расстояние объектива.

    Например, вы комбинируете удлинительную трубку 25 мм с линзой 50 мм. 25 разделенное на 50 дает коэффициент увеличения x0,5. Это также можно записать как соотношение 1: 2, что означает, что объект проецируется на датчик камеры вдвое меньше его натуральной величины.

    Чтобы добиться соотношения сторон 1: 1 или получить изображение объекта в натуральную величину, совместите 50-миллиметровую удлинительную трубку с 50-миллиметровым объективом.Если вы хотите использовать большее фокусное расстояние и при этом получить соотношение 1: 1, просто используйте более длинную удлинительную трубку. Попробуйте расстояние 85 мм с объективом 85 мм, расстояние 100 мм с объективом 100 мм - вы получите картинку.

    Вы также можете буквально увеличить объект, используя более высокое соотношение. Например, используйте удлинитель 100 мм с объективом 50 мм. Затем вы можете сосредоточиться на воплощении в жизнь даже мельчайших деталей.

    Какие фокусные расстояния работают лучше всего?

    Вы можете использовать удлинительные тубусы практически с любым фокусным расстоянием от широкоугольного до телефото.Хотя короткие и средние фокусные расстояния обычно дают наилучшие результаты. Какое фокусное расстояние вам следует использовать, зависит от типа фотографии, которую вы хотите сделать.

    Чем меньше фокусное расстояние, тем больше увеличение. Чем больше фокусное расстояние, тем больше рабочее расстояние, но эффект будет менее похож на макросъемку.

    Многим нравится начинать с обычного 50-мм объектива. С маленьким и легким объективом легко поиграть. Кроме того, легко получить коэффициент увеличения 1: 1, не добавляя слишком большого веса камере.

    Важно учитывать вес. Более тяжелые камеры сложнее удерживать идеально неподвижными, и дрожание камеры уже будет увеличиваться из-за увеличения.

    Попробуйте поэкспериментировать с имеющимися у вас объективами, чтобы понять, как будут выглядеть фотографии с разным фокусным расстоянием. Не забудьте изменить расстояние на удлинительных трубках, если вы купили набор, который позволяет это сделать.

    Помните, что изменение длины удлинительной трубки также изменяет рабочее расстояние.Возможно, вам придется подойти ближе к объекту, чтобы он был в фокусе.

    Работает ли автофокус с удлинительными тубусами?

    Это зависит от того, какой тип удлинительных трубок вы покупаете. Есть два типа. Те, которые поддерживают электрическое соединение между камерой и объективом, и те, которые этого не делают.

    Рассмотрим подробнее.

    Неэлектрические удлинительные трубки

    Основная причина, по которой вы бы купили неэлектрические удлинительные трубки, - это цена. Вы можете найти недорогой набор менее чем за 10 долларов (хотя за качество мы не ручаемся).

    К сожалению, есть ряд недостатков, в первую очередь вы не сможете использовать автофокусировку и не сможете управлять диафрагмой.

    Если вам интересно, почему ваш объектив не может автоматически фокусироваться с помощью удлинительной трубки, это может быть ответом. Вы купили удлинительные трубки, в которых нет электрических компонентов, необходимых для взаимодействия камеры с объективом.

    Однако это не так уж сложно. Вы по-прежнему можете вручную сфокусировать объектив, что в любом случае проще сделать с макросъемкой.На этом расстоянии вы также можете переместить камеру немного ближе или дальше от объекта, чтобы сфокусировать его.

    Вы также можете использовать камеру для обработки экспозиции. Просто установите приоритет диафрагмы или программный режим.

    Где вы столкнетесь с большей проблемой, так это с регулятором диафрагмы . Без электрического подключения апертура объектива останется фиксированной и открытой в самом широком месте. Это не идеально для макросъемки. Глубина резкости крошечная, а меньшая диафрагма дает вам возможность сфокусировать больше изображения.

    Хотя это уже не так распространено, у вашего объектива могут быть кольца диафрагмы, которые уменьшают проблему, так как вы можете остановить его вручную. Однако изображение в видоискателе станет темнее, и вам будет сложнее видеть, что вы делаете.

    Недорогие удлинители без электрических контактов могут быть полезны, если вы просто хотите немного поиграть с макросъемкой, не вкладывая тонны. Однако, если вы хотите проявить творческий подход или просто меньше разочаровываться, мы предлагаем купить устройство с электрическими контактами.

    Электрические удлинительные трубки

    Электрические удлинительные трубки позволяют камере нормально взаимодействовать с объективом. Вы сможете управлять настройками диафрагмы, а также использовать автофокус. Хотя вы можете обнаружить, что ручную фокусировку в любом случае проще использовать при макросъемке.

    Удивительно, но вы можете найти дешевые электрические удлинители примерно за 30 долларов. Опять же, мы не можем ручаться за их качество.

    Иногда на дешевых удлинительных трубках электрические соединения могут работать неправильно или могут возникнуть проблемы с установлением контакта. Известно также, что трубки ломаются, что может привести к падению вашего дорогого объектива камеры на пол.

    Цены на удлинительные трубки составляют около 100 долларов для сторонних производителей и около 200 долларов для именных брендов. Качество варьируется, и, как и во всем, вы получаете то, за что платите.

    Если вы планируете много заниматься макросъемкой, выбирайте качественные тубусы, даже если они дороже. Вы все равно сэкономите кучу денег, купив специальный макрообъектив, и снизите риск повреждения оборудования.

    Плюсы удлинительных тубусов

    Как метод макросъемки без покупки макрообъективов, удлиняющие тубусы являются хорошим вариантом. Это один из немногих вариантов, при котором в изображение не добавляется больше стекла, что снижает качество изображения.

    Кроме того, вы можете использовать их с разными объективами и складывать их для создания разного внешнего вида. Кроме того, вам не нужно делать экстремальное кадрирование (сопровождающееся здоровой потерей качества изображения), чтобы имитировать вид макросъемки.

    Макрокольца canon: Макрокольца Canon EOS (RED) с автофокусом за 1 890 руб на Travelersphoto.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Пролистать наверх
