Маркировка объективов: Аббревиатуры и обозначения на камерах и объективах. Часть I — Ferra.ru

Расшифровка обозначений объективов Canon, Nikon, Minolta, Sigma и Tamron

Di

Так маркируют объективы, которые разработаны для работы с цифровыми камерами любого формата (APS-C и полнокадровые). Так же годятся для использования на пленочных камерах формата 35мм

Di II

Объективы с такой маркировкой могут использоваться только на цифровых фотокамерах формата APS-C (большинство современных зеркалок). На полнокадровых цифровых или пленочных фотокамерах будет сильное затемнение по краям кадра

SP

(Super Performance) - профессиональные объективы

IF

(Internal Focus) - объективы с внутренней фокусировкой

LD

(Low Dispersion) - объектив с использованием элементов из низкодисперсионного стекла (для подавления хроматических аберраций)

XR

(Extra Refractive Index) - объектив с использованием элементов с высоким коэффициентом преломления (используются для уменьшения размеров и массы объектива)

VC

(Vibration Compensation) - система подавления вибраций, у Nikon подобные объективы маркируются VR, а у Canon - IS

AS

объектив с использованием асферических элементов (используется для уменьшения количества элементов, что приводит к уменьшению размеров и массы объектива)

AD

Стекло с аномальным рассеянием – это специальный вариант оптического стекла, обладающего аномально большим соотношением частичного рассеяния (величиной рассеяния в определенном диапазоне длины волны в пределах видимой части светового спектра) относительно специфической длины волны.

Комбинирование элементов из стекла AD с обычным оптическим стеклом, обладающим различными характеристиками рассеяния, позволяет контролировать коэффициент рассеяния волн специфической длины. Это ведет к эффективной компенсации осевой хроматической аберрации у телескопических объективов, а также боковой хроматической аберрации у широкоугольных объективов традиционной конструкции. Элементы AD применяются в объективах с автоматической фокусировкой моделей Tamron AF 24-135 мм и в Tamron AF 28-300 мм.

HID

Стеклянный элемент HID сводит к минимуму хроматическую аберрацию по оси и в углах поля кадра. Известно, что хроматическая аберрация представляет собой самое большое препятствие на пути к высокому оптическому качеству.

DG

(defocus image control) – просветление задней линзы для снижения переотражений от матрицы. Отличаются от Sigma DC тем, что их можно устанавливать на фотокамеры с полноформатной матрицей и на пленочные фотокамеры.

HSM

(hyper sonic motor) - термин компании Sigma для фирменного ультразвукового мотора автофокусировки.

SHM

Легкий и чрезвычайно прочный механизм от Tamron для монтажа объектива на камеру.

ZL

Полезным качеством, предотвращающим выдвижение тубуса объектива при транспортировке, является оригинальный механизм замка ZOOM, разработанный на фирме Tamron. Это удобство высоко ценится опытными практическими фотографами, поскольку устраняется риск нечаянного повреждения объектива.

Обозначения и маркировки на объективах Canon

В данной статье мы поможем разобраться с обозначениями, которыми маркируются объективы компании Canon. Оговоримся сразу, что мы рассмотрим только объективы, выпускающиеся для современного байонета EF (и его производных). Причина такого «сужения границ» заключается в том, что более старые объективы прекратили разрабатывать в 1987 году, в связи со сменой подхода к компоновке фотоаппаратов и появлением системы EOS, встречаются они редко, а главное, не совместимы с современными моделями фотокамер японского производителя.

EF (Electro Focus) – маркировка, встречающаяся на всех современных объективах Canon

 (вернее, почти всех, но об этом чуть ниже). Это и есть обозначение байонета (системы крепления объектива с камерой).

В 1987 году Canon, первыми в мире, среди производителей фото техники, пошли на рисковый, но вместе с тем очень дальновидный шаг, представив байонет, в котором были полностью убраны механические связи фотоаппарата с объективом. Все управление приводом автофокуса было перенесено в объектив.

Аббревиатура EF, по умолчанию подразумевает, что:

  • объектив совместим со ВСЕМИ цифровыми и пленочными камерами Canon EOS.
  • объектив оснащен АВТОФОКУСОМ.

Кроме обозначения EF, могут встречаться также его разновидности - EF-S и EF-M.

EF-S – это объективы, предназначенные для использования в цифровых ЗЕРКАЛЬНЫХ камерах с APS-C сенсором (уменьшенный, относительно полнокадрового, с кроп-фактором - 1.6). Буква S расшифровывается как

Short Back Focus (уменьшенный рабочий отрезок).

EF-M – это объективы предназначенные для использования в цифровых беззеркальных камерах. Буква M расшифровывается как Mirrorless (беззеркальная). Объективы с таким обозначением обладают еще более коротким рабочим отрезком, даже относительно EF-S объективов.

Следует учитывать, что EF, EF-S и EF-M не имеют полной совместимости друг с другом.

  • Полнокадровые пленочные и цифровые зеркальные камеры Canon с полным сенсором (а также сенсором APS-H - кроп-фактор 1,3) и байонетом EF могут работать только с EF-объективами и не совместимы с EF-S и EF-M объективами.
  • Цифровые зеркальные камеры Canon с сенсором APS-C, поддерживающие байонет EF-S, полностью совместимы с
    EF
    и EF-S объективами, но не совместимы с EF-M.
  • Цифровые беззеркальные камеры Canon, поддерживающие байонет EF-M, полностью совместимы только с EF-M объективами и не совместимы с EF и EF-S.
  • Существует возможность использования любой связки камеры и объектива, но это решается только посредством использования специальных переходников. (Как, например Mount Adapter EF-EOS M, который позволяет накрутить на беззеркальную камеру любой EF или EF-S объектив).

После аббревиатуры, определяющей, к какому типу байонету относится объектив (EF, EF-S, EF-M) следует числовое обозначение фокусных расстояний. Одним числом (например – 35mm, 50mm, 100mm, 135mm), обозначаются ФИКС объективы. Двумя числами через дефис (например - 17-40mm, 70-200mm, 100-400mm), ЗУМ-объективы с переменным фокусным расстоянием, от минимального до максимально возможного.

Далее всегда указываются максимально возможные, для этого фокусного расстояния, значения диафрагмы. Обозначения имеют следующий вид (это примеры, реальные указанные числа на конкретных объективах будут различаться):

  • 1:1. 4 – встречается как на фикс- так и на зум-объективах.
  • 1:3.5-5.6 – встречается на зум-объективах.

Выше рассмотренные обозначения – тип байонета, фокусное расстояние и диафрагма, это основные параметры, которые присутствуют всегда и на всех объективах.

Оговоримся, что есть исключения в линейке современных объективов Canon. Это, так называемые, TILT-SHIFT объективы. Исключение, так как эти объективы не автофокусные (на них Вы не увидите аббревиатуру EF), то есть фокусировку придется всегда производить вручную, электроникой регулируется только диафрагма. Они обозначаются - TS-E (Tilt-Shift EOS) и совместимы с байонетом

EF / EF-S.

Кроме того, есть объектив - MP-E 65mm f/2.8 1-5x Macro Photo, который как понятно из названия является специализированным МАКРО объективом. Он тоже не автофокусный, на нем нет аббревиатуры EF, и он совместим с байонетом EF / EF-S.

Далее рассмотрим обозначения, которые тоже могут встречаться на объективах, но обозначают дополнительные функциональные особенности и возможности.

USM (Ultra Sonic Motor) − ультразвуковой привод системы автофокусировки объектива. Такой привод отличается высокой скоростью фокусировки, малым энергопотреблением и невысоким уровнем шума. Дополнительно объективы, оснащенные USM могут маркироваться золотым кольцом на оправе и надписью Ultrasonic.

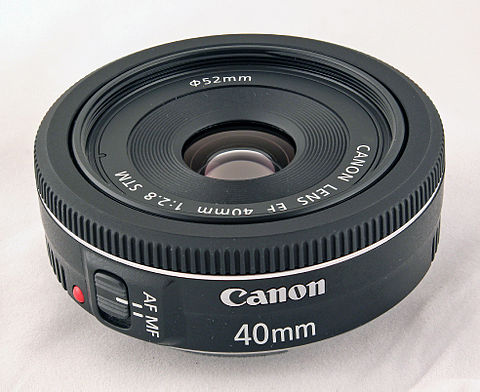

STM (Stepper motor) – шаговый двигатель, технология привода автофокуса, которая обеспечивает многократные быстрые перемещения фокусировочной группы линз на небольшие расстояния, с крайне низким уровнем шума. Объективы с

STM моторами предназначены для работы, в первую очередь с камерами, обеспечивающими фазовую фокусировку с помощью матрицы в режиме LiveView. Эта технология создавалась для  улучшения качества автофокусировки при съемке ВИДЕО на цифровые камеры.

Все EF объективы Canon снабжены переключателем автоматической/ручной фокусировки (AF/MF) и не во всех объективах можно, при включенном режиме автофокуса AF, прокручивать фокусировочное кольцо.

USM приводы бывают двух типов – кольцевые и с микромотором. Обычно кольцевые ставятся на дорогие объективы и позволяют «дофокусироваться» при включенном автофокусе. USM приводы с микромоторами нельзя прокручивать при включенном режиме автофокуса, так как в силу конструктивных особенностей, он может сломаться. Производитель, обычно, не уточняет какой тип мотора в каком объективе используется. Но если в описании объектива (не на корпусе, а в руководстве пользователя) присутствует фраза «доступна функция

FTM (Full Time Manual)», значит объектив оснащен кольцевым двигателем и можно пользоваться ручной фокусировкой, не переключаясь в режим MF. Исключение составляет только объектив EF 50mm 1:1.4 USM, который оснащен приводом USM с микромотором, но при этом позволяет вручную наводиться на резкость не переключая объектив в режим MF.

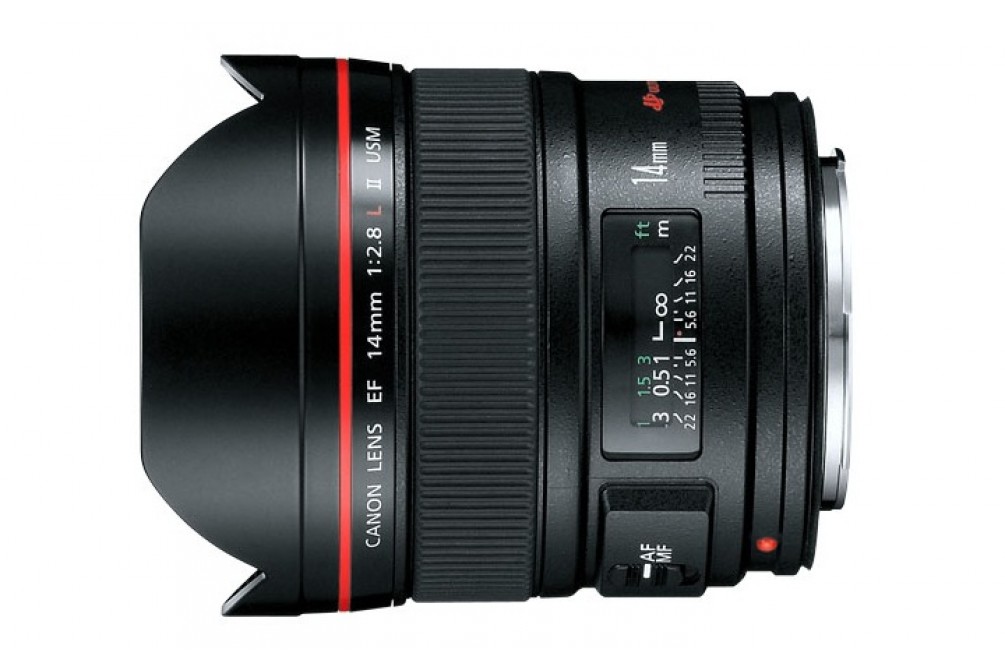

L (Luxury) — самые высококачественные и технологичные объективы от Canon. При производстве используются дорогостоящие линзы и низкодисперсные стёкла, некоторые производятся в пылевлагозащищённом корпусе. Дополнительно маркируются красным кольцом на оправе.

IS (Image Stabilizer) - обозначение оптического стабилизатора изображения. При использовании длинных выдержек или телеобъективов возрастает вероятность испортить кадр шевеленкой (смазывание из-за дрожания рук). Оптическая стабилизация позволяет увеличить вероятность получения резкого кадра в таких условиях. Для этого применяются встроенные в объектив гироскопы, измеряющие уровень вибраций, и подвижные линзы, колеблющиеся таким образом, чтобы скомпенсировать внешнюю тряску.

DO (Diffractive Optics) — объективы, с включенными в состав, дифракционными элементами. Отличаются малыми размерами и весом и маркируются зелёным кольцом на оправе объектива. На самом деле таких объективов в линейке Canon всего два.

Macro (Макро объектив) – обозначение специализированных объективов, предназначенных для макросъемки.

Fisheye (Рыбий глаз) - разновидность сверхширокоугольных объективов с неисправленной дисторсией (в данном случае – бочкообразным геометрическим искажением). От обычных короткофокусных объективов отличается прежде всего  углом поля зрения, близким к 180° или превышающим его.

Кроме того, на объективах в конце названия, могут присутствовать римские цифры – II, III. Это просто обозначение номера обновленной версии одного и того же объектива.

Кроме вышеуказанных, вам могут попасться еще и такие обозначения:

UD (Ultra-low dispersion) — в объективе используются стекло со сверхнизким рассеиванием (низкодисперсное) для снижения хроматических аберраций.

S-UD (Super Ultra-low dispersion) — в объективе используются стекло со сверхнизким рассеиванием (сверх-низкодисперсное) для снижения хроматических аберраций.

BR (Blue Spectrum Refractive Optics). Этот элемент из органического материала за счет повышенного коэффициента преломления в синей части спектра позволяет лучше корректировать хроматические аберрации по сравнению с другими используемыми сейчас элементами из стекла UD, Super UD и Fluorite.

AL (Aspheric Lens) — в объективе используются асферические элементы для устранения сферических аберраций, комы и прочих искажений.

I/R (Internal Focus Rear Focus) — объектив не меняющий физических размеров при зумировании, фокусировка происходит за счёт смещения линз внутри объектива.

Float — система плавающих линз в объективе. Предназначена для устранения аберраций при фокусировки на коротких расстояниях.

CaF2 (Fluorite) — применяется флюоритовый элемент, обладающий исключительно низким коэффициентом рассеивания и устраняющий вторичные (пурпурно-зелёные) хроматические аберрации ещё эффективнее, чем сверхнизкодисперсионное стекло (UD или S-UD).

CA (Circular Aperture) — закругленная диафрагма. В закругленной диафрагме используются лепестки, разработанные для создания круглого отверстия для получения более красивого смягчающего эффекта размытия (бокэ).

SWC (SubWavelength Structure Coating) - специальное покрытие, снижающее паразитные блики и засветы. Применяется в премиальных (L-серия) широкоугольных и тильт-шифт объективах.

Fluorine coating - специальное флюориНовое покрытие передней и/или задней линз, предотвращающее загрязнение и образование жирных пятен, а также - имеющее каплеотталкивающие свойства.

Обратите внимание, что не все обозначения могут быть нанесены на корпус объектива. Так как многие технологии уже стали правилом "хорошего тона" и применяются практически во всей линейке продукции, упоминанио о них вы найдете только в спецификациях современных объективов - в мануале или на сайте.

Надеюсь, эта статья ответит на многие вопросы и поможет Вам в выборе.  Со временем она будет обновляться и "обрастать" новой информацией - следите за обновлениями и оставайтесь с нами!

Обозначения и маркировки на объективах Nikon

В данной статье мы поможем разобраться с обозначениями, которыми маркируются современные объективы компании NIKON. На сегодняшний день в своих цифровых фотокамерах NIKON использует два байонета: Nikon F и Nikon 1 mount (или еще называют Nikon CX).

Байонет Nikon F был представлен в 1959 году и дожил до наших дней, правда оброс немалым количеством усовершенствований и обновлений. Справедливости ради нужно сказать, что даже самые древние не автофокусные объективы 60-х годов можно накрутить на современные цифро-зеркальные камеры и получить работоспособную систему (правда, не всегда и с некоторыми ограничениями и оговорками). Стоит также добавить, что некоторые старые объективы полностью НЕ СОВМЕСТИМЫ с современными камерами. В том смысле, что резьба байонета совместима, но пользоваться ими нельзя, так как используются разные рабочие отрезки и есть риск просто сломать зеркало камеры.

Видно как сильно "оброс" электрическими контактами F-банонет. Слева - образца 70-х годов, справа - современный

Nikon 1 mount (Nikon CX) - байонет, используемый в беззеркальных цифровых камерах компании NIKON. Стандарт был представлен в сентябре 2011 года. Матрица формата CX имеет кроп-фактор, равный 2,7.

Итак, давайте разбираться.

Первое и основное: Все объективы NIKON производятся под торговой маркой NIKKOR.

Торговая марка NIKKOR появилась в 1932 году, как европеизированное написание более раннего варианта Nikkō (日光), который, в свою очередь, являлся сокращением полного тогдашнего названия компании Nippon Kōgaku («Японская оптика»; 日本光学). Nikkō также означает «солнечный свет» и является названием одного из японских городов. Первый объектив под торговой маркой NIKKOR, «Aero-NIKKOR», был выпущен в 1933 году (взято в Wikipedia - прим. авт.).

Существует два основных разветвления объективов для байонета F, предназначенных для определенных типов цифровых зеркальных камер – это FX и DX. FX – объективы для полнокадровых зеркальных камер, DX – для неполных APS-C матриц («кропнутых» матриц – кроп-фактор = 1.5). Обратите внимание, что аббревиатуру FX на корпусе объектива вы не встретите. То есть, если нет обозначений DX, CX или 1 NIKKOR, значит перед вами объектив для полнокадровых камер – FX.

Таким образом:

  • Объективы FX можно использовать и с полнокадровыми камерами и с APS-C (кропнутыми) камерами. Но при использовании с кропнутыми камерами, нужно учитывать кроп-фактор - 1,5.
  • Объективы DX можно накрутить на полнокадровые камеры, но использовать не желательно, так как нельзя будет получить полное изображение из-за уменьшенного рабочего отрезка объектива. В итоге, на фотографии будет сильное виньетирование - закругленные черные углы. Современные полнокадровые камеры обладают функцией «использование DX-кадра», позволяющей использовать только среднюю часть матрицы для получения изображения при помощи объективов DX, но полноценной «защиты от дурака» - нет.
  • Объективы FX/DX не имеют резьбовой совместимости с камерами Nikon 1, так как применены разные байонеты, но использовать их возможно через специальный переходник FT1. Правда, возможно ТОЛЬКО использование объективов AF-S (о них - в статье дальше), да и то не всех. Подробнее таблицу совместимостей можно посмотреть здесь.
  • Объективы CX / 1 NIKKOR технически не совместимы с FX / DX камерами.

Выше рассмотрены характеристики объективов, отталкиваясь от принадлежности их к определенному типу камеры. Но фактически, первые обозначения в названии объектива, которые вы встретите будут касаться его принадлежност к "автофокусности" или специализированному назначению:

  • AF (Autofocus) — автофокусные объективы без встроенного мотора фокусировки. В них используется встроенный в камеру мотор для автофокусировки («отверточная» камера). Если на камере отсутствует "отвертка" (во всех новых бюджетных камерах ее нет), объектив будет работать без автофокусировки.

  • AF-S (AutoFocus Silent wave motor) — новое поколение объективов с мотором автофокусировки, для таких объективов не требуется наличие «отвёртки» в камере, фокусировка осуществляется посредством электронных связей объектива-камеры.

  • AF-P - автофокусные объективы, оснащенные шаговыми микродвигателями. Шаговый двигатель позволяет осуществлять очень тихую, быструю, а главное - точную фокусировку.
  • PC - (Perspective control) - объективы с возможностью регулировки сдвига и наклона перспективы, именуемые обычно Tilt-Shift (тильт-шифт) объективами. Tilt - наклон, Shift - сдвиг (англ.). Все тильт-шифт объективы - не автофокусные (только с ручной фокусировкой).
  • PC-E - тильт-шифт объективы с ручной фокусировкий и (E) электронным приводом диафрагмы.

  • Если подобные обозначения отсутствуют, значит перед нами - неавтофокусные объективы с ручной фокусировкий для FX-камер (полный кадр).
  • Все без исключения объективы CX / 1 NIKKOR являются автофокусными.

Кроме того, Вам могут встретиться еще такие обозначения, но все они относятся к объективам, которые уже достаточно давно сняты с производства, и данные обозначения на новой продукции не встречаются:

  • A / Pre-AI – первые объективы с ручной фокусировкой и ручным индексированием диафрагмы, появившиеся под F-байонет.
  • AI / AI-S (Automatic Indexing) — объективы без автофокуса, но уже с электронным индексированием диафрагмы
  • AI-P — объективы без автофокуса, аналогично предыдущим, дополнительно снабжены электронным экспозамером.
  • AF-N (AF-new cosmetics) — объективы с прорезиненным кольцом ручной фокусировки. Тоже самое, что и AF, только с "нормальным" кольцом фокусировки, которым можно было пользоваться. Так как первые версии AF предпологали ненужность фокусировки руками, кольцо фокусировки было маленьким, тугим и непригодным для использования. С какого то момента, необходимость такого обозначения отпала, так как все объективы начали делать с удобным фокусировочным кольцом.
  • AF-D (AF-Distance Information) — объективы с возможностью передавать камере расстояние до объекта. В настоящие время, на современных объективах, это обозначение не используется так как все новые объективы оснащаются такой возможностью.
  • AF-I (AF-Internal Motor) — первое поколение объективов со встроенным мотором автофокусировки. Поначалу им снабжались только очень дорогие телефокусные объективы.

После вышеперечисленного, в названии объектива, можно встретить еще такие обозначения:

Micro (Макро-объектив) - обозначение специализированных объективов, предназначенных для для мАкросъемки). Кажется, только NIKON решили всех перехитрить и как-то "ни как у всех" обозначить этот тип линз).

Fisheye (Рыбий глаз)разновидность сверхширокоугольных объективов с неисправленной дисторсией (в данном случае – бочкообразным геометрическим искажением). От обычных короткофокусных объективов отличается прежде всего  углом поля зрения, близким к 180° или превышающим его.

Zoom (ЗУМ-объектив) - раньше обозначались объективы с переменным фокусным расстоянием. Сейчас zoom- уже не пишут.

Далее, следует числовое обозначение фокусных расстояний. Одним числом (например – 35mm, 50mm, 100mm, 135mm), обозначаются ФИКС объективы. Двумя числами через дефис (например - 17-40mm, 70-200mm, 100-400mm), ЗУМ-объективы с переменным фокусным расстоянием, от минимального до максимально возможного.

Потом всегда указываются максимально возможные, для этого фокусного расстояния, значения диафрагмы. Обозначения имеют следующий вид (это примеры, реальные указанные числа на конкретных объективах будут различаться):

  • 1:1.8 – встречается как на фикс- так и на зум-объективах.
  • 1:3.5-5.6 – встречается на зум-объективах.

Выше рассмотренные обозначения – фокусное расстояние и диафрагма, это основные параметры, которые присутствуют всегда и на всех объективах.

Кроме них, в названии объектива можно встретить еще и такое:

  • VR (Vibration Reduction) — оптический стабилизатор изображения
  • D (D-type) - объективы, которые передают информацию о расстоянии до объекта съемки в корпус автофокусных фотокамер. Основное преимущество D-type объективов - возможность использование автоматического TTL режима вспышки, так как именно там имеет ключевое значение расстояние до объекта.
  • G (G-type) — современные объективы, не имеющие кольца диафрагмы, диафрагма устанавливается из меню фотокамеры. Они, как и D-type - тоже передают информацию о расстоянии до объекта.
  • E (E-type) - то же, что и G-type, только диафрагма закрывается электромагнитным мотором, встроенным в корпус объектива (в G - она закрывается механическим элементом)

  • ED (Extra-low Dispersion) - в объективе используются стекло со сверхнизким рассеиванием (низкодисперсное) для снижения хроматических аберраций.
  • FL (Fluorite) - применяется флюоритовый элемент, обладающий исключительно низким коэффициентом рассеивания и устраняющий вторичные (пурпурно-зелёные) хроматические аберрации ещё эффективнее, чем сверхнизкодисперсионное стекло (ED)
  • IF (Internal Focusing) - объектив не меняющий физических размеров при зумировании, фокусировка происходит за счёт смещения линз внутри объектива.
  • PF (Phase Fresnel) - применение линз Френеля позволяет уменьшить вес и габариты объектива. Кроме того, линзы Френеля способствуют устранению хроматических аберраций.
  • II, III - римские цифры в обозначении обозначают просто обновленную версию объектива, не более того.

Кроме того, на корпусе объектива могут попадаться еще и такие обозначения:

  • SIC (Super Integrated Coating) - объектив с многослойным просветляющим покрытием, которое помогает сократить двоение изображения и блики до минимального уровня.
  • AS (Aspherical) - в объективе используются асферические элементы для устранения сферических аберраций, комы и прочих искажений.
  • HRI (High Refractive Index) - использование линз с высоким коэффициентом преломления, позволяющие компенсировать как искривление поля, так и сферические аберрации.
  • ML (Meniscus Protective) - cкругленный менисковый защитный стеклянный элемент устанавливается спереди объектива для минимизации двоения изображения путем рассеивания света, отраженного от матрицы или пленки и защитного стекла. Использование менисковых защитных линз гарантирует получение четких изображений.
  • N (Nano Crystal coat) - использование нанокристаллического покрытия, позволяющего уменьшить блики и отражения.
  • SWM (Silent Wave Motor) - ультразвуковой фокусировочный мотор, который используется в AF-S объективах.
  • CRC (Close Range Correction) - система коррекции, помогающая фокусировке на короткой дистанции. Система CRC используется в объективах типа «рыбий глаз», широкоугольных объективах, объективах Micro, а также в некоторых телеобъективах NIKKOR среднего диапазона.
  • RF (Rear Focusing) - фокусировка задней группы линз. Фактически - частный случай внутренней фокусировки (IF).
  • RD - закругленная диафрагма. В закругленной диафрагме используются лепестки, разработанные для создания круглого отверстия для получения более красивого смягчающего эффекта размытия.
  • DC (Defocus Control) - в объективе есть функция контроля боке, позволяющая получить более интереское размытие заднего плана. Особенно актуально в портретной съемке.
  • Noct — светосильная оптика для астрофотографии.

Обратите внимание, что не все обозначения могут быть нанесены на корпус объектива. Так как многие технологии уже стали правилом "хорошего тона" и применяются практически во всей линейке продукции (как напимер HRI или SIC), упоминанио о них вы найдете только в спецификациях современных объективов - в мануале или на сайте.

Кроме того, стоит упомянуть технологии, которые встречаются пока что, только в объективах CX (1 Nikkor) для беззеркальных систем:

  • AW (All Weather) - водонепроницаемые объективы для водонепроницаемых камер NIKON 1 AW 1;
  • PD-Zoom (Power Drive Zoom) - объективы со встроенным мотором для зумирования, предназначенные в первую очередь для съемки видео. Смысл в том,что трансфокатор не крутим руками, а нажимая рычаг - плавно приближаем/удаляем.

Ну и напоследок - рассмотрим элементы управления, которые тоже можно встретить на корпусе определенных объективов:

Все вышеуказанные рычаги управления меняют определенные функции, встроенные в объектив.

Итак:

A - M - включение и выключение автофокуса. Обратите внимание, что при включенном автофокусе А - крутить кольцо фокусировки нельзя, так как можно сломать фокусировочный механизм,

M/A - M - включение и выключение автофокуса. Но при включенном М/А режиме автофокус работает до тех пор, пока вы не начнете крутить кольцо фокусировки, после чего автофокус выключается и можно руками производить дофокусировку. Как только отпускаете фокусировочное кольцо - снова включается автофокус.

A/M - M - тоже включение и выключение автофокуса. Разница с M/A в том, что автофокус работает постоянно, и если вы вдруг случайно задели рукой фокусировочное кольцо, автофокус вернет фокусировку туда, куда нужно, то есть объектив в приоритет ставит автоматическую фокусировку. А вот у M/A, приоритетом является ручная фокусировка, и если вы руками "дофокусировались" - автоматика поправлять Вас не будет.

FULL - (∞ - 3m) - уточняет дистанцию, на которой будет осуществляться фокусировка. В данном случае, если объект явно ближе 3-х метром, включаем FULL режим. Если дальше 3-х метров, то переключаем ползунок во второй режим (от 3 метров до бесконечности). Эта функция нужна для того, чтобы "продлить жизнь" фокусировочному мотору, так как он, при переключении определенного режима, не будет делать лишнюю работу, понимая с какой дистанции "ловить" объект в фокус.

VR (ON - OFF - NORMAL - SPORT) - включение и выключение оптической стабилизации изображения, а также специфические функции использования стабилизатора. Необходимо, в первую очередь, для съемки со штатива, так как стабилизацию в этом случае желательно выключать.

Кроме вышеперечисленных, Вам могут попадаться еще какие-то специфические рычаги включения или выключения тех или иных функций, в этой статье пока что не описанных. Мы будем стараться осветить их в обзорах конкретных объективов на нашем сайте.

Вообще, у NIKON, в связи с попыткой сохранить старый байонет, а соответственно и совместимость старой оптики с новыми камерами, появилось огромное количество разного рода "нюансов и тонкостей", не вникнув в которые можно купить "не совсем то", что подходит именно для вашей камеры.

Хотя, справедливости ради, нужно сказать, что покупая новую технику одного поколения - таких "нюансов" будет немного, NIKON проводит большую работу унифицируя свои продукты, а возникнуть они могут только при покупке элементов разных поколений. Например - старого б/у объектива к современной камере.

Надеюсь, эта статья ответит на многие вопросы и поможет Вам в выборе. Со временем она будет обновляться и "обрастать" новой информацией - следите за обновлениями и оставайтесь с нами!

Маркировка объективов Nikon

Выбирая объектив, важно знать все его характеристики. Для описания всего того огромного количества технологий, которые используются при создании современных объективов, существуют специальные обозначения. Их можно увидеть в Интернете и на коробке. Эта информация поможет вам в выборе объектива.

Итак, мы представляем вам расшифровку всех сокращений, которые использует компания Nikon в маркировке своих объективов.

Компания Nikon никогда не меняла свой байонет, это позволяет вам установить на свою цифровую камеру любой объектив, выпущенный компанией Никон.

ED (Extra-low Dispersion) – Использование в объективе линз со сверхнизкой дисперсией, что ведёт к получению резких изображений с качественной цветопередачей при минимальных хроматических аберрациях.

AF-S – В этих объективах для автофокуса используется ультразвуковой мотор SWM (Silent Wave Motor), который обеспечивает очень тихую, быструю и точную фокусировку. С этими объективами могут работать все новые камеры, включая младшие модели, в которых отсутствует “отвёртка”.

AF – Первое поколение автофокусных объективов. Для работы автофокуса требуется наличие “отвёртки”, без неё придётся фокусироваться вручную. В объективах работает электронный экспозамер и подтверждение фокуса.

IF (Internal Focusing) – Конструкция объектива, в которой при фокусировке перемещается внутренний блок линз. За счёт того, что объектив не меняет своего размера, он быстрее фокусируется и более удобен для работы со светофильтрами, для которых важно их расположение, например, с поляризационными и градиентными.

RF (Rear Focusing) — Схема объектива, при которой для фокусировки используются только задняя группа линз. Это ускоряет процесс фокусировки.

N (Nano-Crystal Coating) – Нанокристаллическое покрытие линз минимизирует переотражения света от внутренних элементов объектива. Это избавит вас от паразитных засветок и бликов от источников света, попавших в кадр или находящихся за границей кадра. Это особенно важно для широкоугольной оптики, которой очень легко поймать блики.

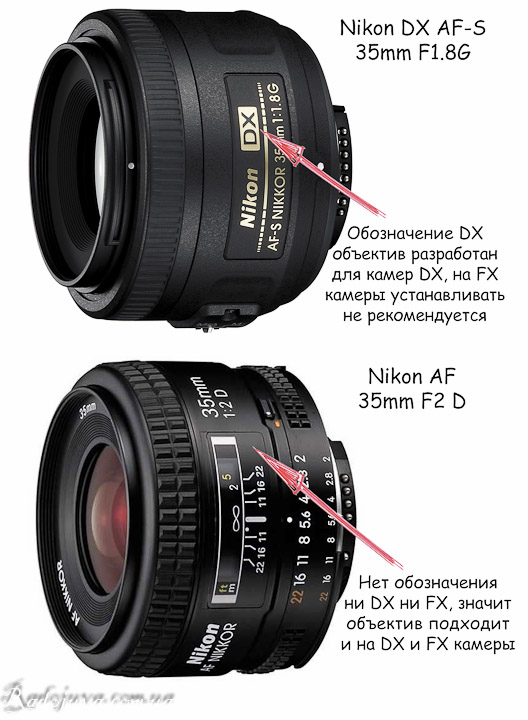

DX – Объективы с данной отметкой созданы для кропнутых камер. При установке объектива на камеру с полнокадровой матрицей она переключится в DX-режим.

VR (Vibration Reduction) – Система стабилизации даёт возможность снимать резкие кадры при недостаточном освещении без штатива. На практике позволяет снимать на выдержках на три ступени длиннее, чем обычно. Очень актуальная функция для телеобъектива.

Micro – Объектив для макросъёмки в масштабах до 1:1.

PC-E (Perspective Control) – Tilt-Shift объективы позволяют корректировать перспективу изображения с помощью сдвига либо наклона группы линз относительно оптической оси. Объективы применяются в основном в архитектурной и предметной съёмках. Не автофокусные, дорогие и очень классные.
В ближайшее время мы посвятим отдельную обзорную статью этим замечательным объективам и их возможностям.

24-70 mm – Диапазон фокусных расстояний.

f:2.8 – Максимально доступная диафрагма (светосила) объектива.

f:3.5-5.6 — Диапазон максимально доступных диафрагм для зум-объективов. Диапазон связан с фокусными расстояниями, данный диапазон указан для объектива 18-200 мм, для 18 мм максимальная диафрагма составляет f:3.5, для 200 мм соответственно f:5.6.

DC (Defocus Control) – Объективы, позволяющие управлять степенью и рисунком зоны нерезкости. То есть по сути управлять бокэ. Эта возможность реализована в нескольких портретных фикс-объективах, например, Nikkor 105 mm DC.

M/A — AF-S объективы оснащаются переключателем, который может выключать автофокус независимо от установок на камере.

G – Это обозначение указывает на поддержку электронного управления работой диафрагмы и, соответственно, отсутствие кольца управления диафрагмой. В каменном веке диафрагма устанавливалась вручную на самом объективе.

CRC (Close-range Correction) – Система коррекции фокусировки на близких дистанциях. Система CRC позволяет получить максимальное качество изображения за счёт того, что при фокусировке отдельные группы линз движутся независимо друг от друга. При этом также увеличивается фокусировочный диапазон. Система CRC используется в некоторых объективах “рыбий глаз”, широкоугольниках, макрообъективах и некоторых телеобъективах.

SIC (Super Integrated Coating) – Суперинтегрированное многослойное покрытие линз, уменьшает переотражения внутри объектива и блики. Это покрытие особенно важно для зум-объективов с большим количеством линз.

Обозначения старых объективов

AI/AI-s – Старые объективы Nikon без автофокуса и экспозамера. Редкие экземпляры можно встретить на барахолках в сети. При невысокой цене эти объективы дают вполне интересную картинку.

AI-P – Это аналог системы AI/AI-s, поддерживающий экспозамер. Без автофокуса.

AF-n – Выпустив первые AF-объективы, оснащённые автофокусом, в компании Nikon решили уменьшить кольцо фокусировки и убрать с него резиновое покрытие, ведь теперь есть автофокус. Достаточно быстро выяснилось, что ручная фокусировка всё-таки очень нужна. В итоге удобное кольцо фокусировки вернули.

AF-D, D – Оснащение объектива процессором, который передает камере информацию о дистанции до объекта съёмки. Благодаря этому реализуются современные возможности камер: матричный замер экспозиции и автоматическая съёмка со вспышкой в режиме i-TTL.
В настоящее время эта функция реализована во всех объективах и данное обозначение уже не используется.

AF-I – Первые объективы с встроенными моторами автофокуса. Большая редкость в наше время.

ASP — Объектив оснащён асферическими линзами, которые почти полностью решают проблему аббераций на открытых диафрагмах. Особенно полезны в широкоугольных объективах.

P.S.

В инструкции к камере есть список совместимых объективов, обязательно воспользуйтесь этим списком при выборе объектива.

Для обладателей техники Canon — Маркировка объективов Canon.

Использованы иллюстрации с сайта kenrockwell.com

Маркировка объективов Canon

В этой статье мы представляем вам расшифровку всех сокращений которые использует компания Canon в маркировке своих объективов. Знание этих обозначений поможет вам принять взвешенное решение при выборе объектива.

EF (Electro-Focus) – Стандартный байонет для камер Canon, объективы с такой маркировкой подходят к любым зеркальным камерам Canon.

EF-S (Short back focus) – Объективы созданные для камер с кропнутой матрицей APS-C. Объективы Canon EF-S со стороны крепления к байонету имеют выступающую линзу и оправу, это делает невозможным использование объективов EF-S с полнокадровыми камерами.

TS-E (Tilt-Shift) — Tilt-Shift объективы позволяют корректировать перспективу изображения с помощью сдвига, либо наклона группы линз относительно оптической оси. Объективы применяются в основном в архитектурной и предметной съёмках.
В ближайшее время мы посвятим отдельную обзорную статью этим замечательным объективам и их возможностям.

MP-E (Macro Photography) – специальные варианты объективов с байонетом EF, но без электрического фокуса. Ко второму типу относиться только один специализированный макро-объектив Canon MP-E 65 мм 1-5x Macro, который способен давать пятикратное увеличение без дополнительных приспособлений.

L (Luxury) – Серия профессиональных объективов с высокой степенью защиты от влаги и пыли. Объективами данной серии являются только EF модели, как правило имеющие фиксированную светосилу на всем диапазоне фокусных расстояний. Для внешнего отличия объективы серии L имеют красное кольцо на ободе.

Fisheye – Тип объектива “рыбий глаз”. Сверхширокоугольный объектив.

Macro – приставка, обозначающая принадлежность оптики к линейке макро. В первую очередь характеризуется уменьшенной минимальной дистанцией фокусировки.

IS (Image Stabilizer) – Стабилизации изображения. Система содержит подвижный блок линз, который компенсирует движение камеры при съёмке. Это позволяет снимать при недостаточном освещении c выдержкой длиннее на четыре ступени, чем у объективов без системы стабилизации.

В новых объективах рядом с системой стабилизации можно увидеть римскую цифру два, это означает, что в объективе используется система стабилизации второго поколения.

USM (Ultrasonic Motor) – Ультразвуковой мотор для фокусировки. Такой мотор работает тихо и быстро. Объективы с данным мотором отмечены золотом кольцом.

DO (Diffractive Optics) – Использование в конструкции объектива дифракционной оптики, которая позволяет уменьшить хроматические аберрации.
Объективы с данным конструктивом отмечены зеленым кольцом.

IF – Конструкция объектива, в которой при фокусировке перемещается внутренний блок линз. За счет того, что объектив не меняет своего размера, он быстрее фокусируется и более удобен для работы со светофильтрами, для которых важно их расположение, например, с поляризационными и градиентными.

RF — Схема объектива при которой для фокусировки используются только задняя группа линз. Это ускоряет процесс фокусировки.

24-70 mm – Диапазон фокусных расстояний.

f:2.8 – Максимально доступная диафрагма объектива.

f:3.5-5.6 — Диапазон максимально доступных диафрагм для зум-объективов. Диапазон связан с фокусными расстояниями, данный диапазон указан для объектива 18-200мм, для 18мм максимальная диафрагма составляет f:3.5, для 200мм соответственно f:5.6.

Soft Focus — Возможность контролировать степень смягчения изображения. Применяется в нескольких объективах Canon.

S-UD — Применение линз из сверхнизкодисперстного оптического стелка позволяют создавать объективы практически лишенные проблем с хроматическими аберрациями.
Используется во многих теле- и супертелеобъективах серии L и широкоугольных объективах.

AL — В конструкции объектива применяются асферические линзы, что устраняет сферическую аберрацию. В настоящее время асферические элементы устанавливаются практически во всех EF объективах.

CA Circular Aperture — Круговая диафрагма.

FT-M Full Time Manual (Постоянная ручная фокусировка) — Большинство EF-объективов оснащенных ультразвуковым мотором (USM) дают возможность подстроить резкость сразу после работы автофокуса без переключения в режим ручной фокусировки.

P.S.

В инструкции к камере есть список совместимых объективов, обязательно воспользуйтесь этим списком при выборе объектива.

Для обладателей техники Nikon — Маркировка объективов Nikon.

| ФотоHack e25 – Маркировка объективов Tokina Kaddr.com

Компания Tokina была основана в середине прошлого века. Первоначально она занималась шлифовкой зеркальных линз и являлась оригинальным производителем объективов для сторонних производителей фототехники (того же Nikon’а). Кстати, именно бывшие сотрудники корпорации Nikon стояли у истоков компании Tokina. Поэтому не удивительно, что уже в 60-х годах прошлого века были представлены первые объективы собственной разработки от новоиспечённого производителя оптики. Они быстро зарекомендовали себя наилучшим образом, и дела у компании пошли вверх.

В середине 90-х годов ХХ века Tokina стала дочерним предприятием корпорации Kenko, а их полное слияние произошло совсем недавно – в 2012 году. Поэтому не удивляйтесь, когда увидите где-либо название Kenko Tokina Co., Ltd. – именно так сейчас называется именитый бренд. За более чем полвека успешной работы свет увидело множество высококачественных моделей стёкол от японского производителя оптики. Некоторые технологии, нашедшие применение в объективах Tokina, и сейчас являются уникальными на рынке, за что бренд любят и ценят множество фотоэнтузиастов.

Ниже представлена расшифровка основных маркировок, присущих объективам Tokina:

FX – аббревиатура указывает на то, что объектив предназначен для полнокадровых фотокамер.

D – обозначение полнокадровых объективов, которое были разработаны ещё для плёночных фотокамер.

DX – объективы, имеющие сию маркировку, предназначаются для кропнутых фотокамер.

АТ-Х (Advanced Technology eXtra Pro) — таким образом маркируется линейка высококачественных объективов.

AS (Aspherical Lens) — обозначение асферических линз. Их применение в оптической конструкции позволяет повысить качество картинки и эффективно уменьшить уровень хроматических аббераций. В конструкции объективов японского производителя применяются асферические линзы из цельного стекла, которые превосходят по сложности выполнения и форме аналогичные линзы ближайших конкурентов.

F&R Aspherical (F&R Aspherical Lens) — применение в оптической схеме объектива асферических линз типа “F&R” увеличенного размера. Например, такой элемент находится внутри объектива Tokina AF 20-35mm f/2. 8 ATX 235 PRO. Он имеет диаметр переднего элемента 50 мм, а заднего – 20 мм, что весьма впечатляет. Естественно, что с такой линзой хроматические абберации эффективно убираются по всему полю кадра, а общее качество картинки является превосходным.

SD, DS (Super Low Dispersion) — обозначение линз, которые выполнены из стекла со сверхнизкой дисперсией. Они применяются с целью обеспечить максимальное качество картинки и её резкость даже на самых открытых отверстиях диафрагмы.

FE (Floating Element system) — аббревиатура, указывающая на наличие системы плавающих элементов. Она применяется для уменьшения астигматизма во всех диапазонах дистанций фокусировки.

MC (Multi-Coating) — обозначение многослойного покрытия линз объектива. Оно применяется с целью уменьшения влияния паразитных бликов и отражений. На свои объективы японский бренд наносит высококачественный слой собственной разработки, который правдиво передаёт цвета изображения и гарантирует его резкость.

HLD (High Refraction, Low Dispersion) — такая аббревиатура нанесена на некоторые передние линзы широкоугольных объективов бренда. Они выполнены из стекла с высоким преломлением и низкой дисперсией. А так как именно на широких углах зачастую возникают вторичные хроматические абберации, именно от них и призваны защитить линзы HLD.

500mm, 11-20mm – обозначение фокусного расстояния объектива. В зум-объективах сначала указывается минимальное, а затем — максимальное фокусное расстояние.

F2.8, F3.5-4.5 – максимально возможные значения диафрагмы объектива. В зум-объективах указывается два значения: для минимального и максимального фокусных расстояний.

IF (Internal Focusing) — такое обозначение носит внутренняя фокусировка. Т.е. все элементы перемещаются не снаружи, а внутри объектива. Такая схема позволяет сделать объектив более компактным, обеспечить более высокую скорость фокусировки, а также делает удобным применение светофильтров.

AF (Auto Focusing) – такое обозначение носят стёкла, у которых автофокус управляется посредством фотокамеры.

IRF (Internal Rear Focusing) — обозначение фокусировки задней групы линз. Пока такая система применяется лишь на одном объективе – Tokina AT-X 300mm f/2.8 PRO AF.

FC (Focus Clutch Mechanism) — такой аббревиатурой маркируется механизм переключения фокусировки посредством кольца настройки. Если сдвинуть кольцо фокусировки вперёд – объектив будет фокусироваться в автоматическом режиме, повернуть его до крайнего положения и сдвинуть назад – в ручном.

FO (Focus One Touch) – более совершенная версия механизма переключения фокусировки. Отличается от предыдущего варианта тем, что для возврата в ручной режим фокусировки не нужно крутить кольцо до крайнего положения. Достаточно просто сдвинуть его назад.

PRO (Professional) — маркировка профессиональной серии объективов. Они выполнены из качественных материалов, превосходно собраны и зачастую обладают высокой светосилой.

Cinema – обозначение того, что объектив предназначен для видеосъемки. Кольца его диафрагмы и фокусировки имеют зубчики для более удобного управления параметрами в процессе съемки.

Fisheye – объектив, в простонародье именуемый “рыбий глаз”.

M, Macro – объективы с данной маркировкой заточены под макросъемку.

На этом и завершим список аббревиатур, которые вы можете найти на объективах Tokina. Дополняйте и поправляйте представленную маркировку в комментариях к данной записи.

| ФотоHack e22 – Маркировка объективов Pentax Kaddr.com

Великий бренд зародился в Японии по окончании Первой мировой войны. В 1919 г. предприятие Asahi Optical Joint Stock Co (а именно так изначально назывался Pentax) занималось полировкой очков. Оно достигло высот на этом поприще и уже в 1933 г. приступило к выпуску объективов для фотоаппаратов Konica. Стремительный путь на вершину мира фотографии Pentax начал в 1950-е годы прошлого века, когда было начато производство полнокадровых фотокамер. Они быстро завоевали популярность, и на вершине мировой славы компания держалась довольно продолжительное время. Но затем также стремительно она начала падение вниз. Про подробную историю корпорации вы можете почитать в нашей рубрике RetroSearch.

В отличие от Konica, Kodak и им подобных, Pentax’у удалось выжить, и сейчас он занимает хоть и не большую, но стабильную долю рынка. А в свете последних новостей и представленных продуктов компания наверняка вернёт себе частичку былой славы.

Поэтому специально для пентаксистов мы представляем маркировку объективов от японского производителя. Приступим:


F, FA
 — обозначение, которое указывает на то, что объективы данной серии предназначены для полнокадровых фотокамер. Обозначение FA также указывает на наличие в объективе системы автоматической фокусировки.

D, DA — аббревиатура указывает на то, что линзы предназначаются для установки на кропнутые фотокамеры формата APS-C. Как и в предыдущей расшифровке, буква A после D обозначает автоматическую систему фокусировки.

Существует также несколько разновидностей объективов с маркировкой FA и DA.

FA J — полнокадровый объектив, не оснащённый кольцом диафрагмы.

DA L — упрощённая и удешевлённая версия объектива, у которого байонет выполнен из пластика.

FA* и DA* — профессиональные версии объективов. Зачастую они пыле- и влагозащищены, очень качественно собраны и рисуют превосходную картинку.

40mm, 16-45mm — фокусное расстояние объектива. В зум-объективах сначала указывается минимальное, а затем максимальное фокусное расстояние.

1:2.8, 1:3.5-5.6 — максимально возможные значения диафрагмы объектива. В зум-объективах указывается два значения: для минимального и максимального фокусных расстояний.

DC (DC motor) – ультразвуковой мотор фокусировки. Обеспечивает бесшумную и плавную работу системы автоматической фокусировки.

PZ  (Power Zoom) — указывает на то, что зум имеет механический привод. Это очень хорошо подходит для изменения фокусного расстояния в видеосъемке.

SMC (Super Multi Coating) — устаревшее обозначение технологии фирменного многослойного просветления. Благодаря данному покрытию снижаются потери света, который проходит через воздушную прослойку и стекло. В принципе, эта технология используется на всей линейке линз от Pentax. Поэтому зачастую она не указывается в маркировке.

HD (High Definition Coating) — актуальное обозначение технологии многослойного просветления. Оно было тщательно переработано и обладает улучшенным светопропусканием, большей долговечностью покрытия, отличным цветовым балансом и эффективно уменьшает паразитные отражения.

SP (Super Protection Coating) — защитное покрытие передней линзы объектива. Оно является грязеотталкивающим и надёжно защищает внешнее стекло.

ED (Extra-low Dispersion) — в оптической схеме объектива применяются линзы со сверхнизкой дисперсией. Они обеспечивают максимальную резкость и контрастность изображения даже на самых открытых отверстиях диафрагмы.

AL (Aspherical Lenses) — обозначение асферических линз, которые применяются в оптической схеме объектива. С их помощью удаётся эффективно уменьшить уровень хроматических аббераций, а также снизить общий вес и размер конструкции объектива.

SDM (Supersonic Direct-drive Motor) — с таким обозначением можно увидеть объективы со встроенным ультразвуковым мотором.

IF (Internal Focusing) — указывает на внутреннюю фокусировку, т.е. в процессе фокусировки передний блок линз перемещается не снаружи объектива, а внутри.

— буква в маркировке обозначает неавтофокусный объектив, который оснащён автоматической диафрагмой.

— обозначение мануального стекла. Оно полностью ручное как в фокусировке, так и в установке диафрагмы.

AW, WR (Water and Dust Protection) — обозначение пыле- и влагозащищённости.

Limited  компактная серия объективов с фиксированным фокусным расстоянием, выпускаемых лимитировано. Они отличаются высокими значениями светосилы, нестандартными фокусными расстояниями, превосходным качеством сборки. Единственная ложка дёгтя – стёкла данной серии не имеют пыле- и влагозащиты, что ставит под сомнение вопросы их профессионального использования в полную меру.

На этом и завершим. Дополняйте и поправляйте маркировку в комментариях.

прогрессивный поиск идентификатора | Прогрессивный идентификатор Vision Council

Организация

- Any -American OpticsCaliber OpticalCarl Zeiss VisionClassic Optical Laboratories, Inc. CLEARiDakota LensproDehlawi Optical IndustriesDiversified Ophthalmics, Inc., Essilor CanadaEssilor of AmericaExcelate, Inc. .LBILAB-Tech, Inc.Landon LensLenscraftersLuxexcel, Inc.Мауи ДжимМелибрад Компания по производству линз в НассауNexus Vision GroupNikon Optical CanadaNikon Optical USANOVAROakleyOakleyOliver PeoplesOpththonix, Inc.Pearle VisionPech Optical Corp.PFO GlobalPFO Optima LLCPlastic Plus Ltd.Polycore OpticalR and D Optical Lab Inc., LLCRaybanRite-Style Optical Lab, LLCРейбан Райт-Стиль, ООО .Rodenstock КанадаSears OpticalSeiko Optical ProductsShamir Insight Inc.Signet Armorlite, Inc. Оптическая лаборатория SkyLabSOLA OpticalSOMO OpticalSpecialty Lens CorpSuper Optical / FastGrindSutherlin Optical, Inc.Target OpticalTest CompanyUS OpticalVision Dynamics Lab / Optical DynamicsVision WarehouseVision-Ease Lens, Inc.VSPWalman-SoderbergX-CEL OpticalYounger OpticsZeal Optics

Символ

- Любой -88118881098811099128992099913699160881080084400845991049910599110991119911200802991570084400845991719924499358993559935699357991878810588106991150080188116991229912999151991589937499375007010070200700007039937399118993829938399381991209937899379993779911799232992899913299198991619923399113991149923199325991529915388117992689914588111004009915599267994599946099461994629946399464994659946699467994689946990712007049


  • 91759924699258993899940899411994129941399148994169926088037880389912199124993359933699342993439934488112881138811499159992409909499288991439912300912880589914199348881159914499234991429913399134991399921088147881228814699154881049913199172991279920099443994449948299102994259937099371991179910788107991089913088125991509916299163993239932200908881018810288103991069911699170991819932688119881208812188080995008813999501881388814188140990969927099271992729927399097992749927599276992779909888081990999928099281992829928399 1008808299248880838808488085880860084099265992660083488087880888808599427880
    36880918812688130000928809388094880958809688948880978809800831880928810099255992739932700
      0009

      921999235880018800201200100

      3140031500317003169940299165992369925688003991669

      0

      17801001801002001002101002288142991097700288004012002006000100199

      925700

      90788005880069930

      30080499310004019

      923801200399290992939929400805004029

      120040120058800788008881358800

      0701200801200
      06004039

      040499292993129

      080700841008080080

      0008110081200813992459945499287992869
      941

      601201001000

      11012012008300084699423881270090

      7005050050688144992959929601201399297012014992980120150081499197993070100230100020100010081501100101100299299993000100069905199212008389920188937889359
      930199302993030100059930499237008160070800710993059930601000301000488934880119942688010991959932999259991969939999328992299917700705007119
    • 8012993170050000501005020050300504889440100118 89398801601001388945880139

      80140100128801599241880179922001100399318880208802188018880199

      92150020099319993209
    • 939199392993939916899191991
      3799183881439

      94739

      040500407004069

      94059

      903

      7008189920300819Test3A992048802200843008429813288133881348804388044880459

      9218992618802388024880258802688027880288802988030880318803288033880348803588036992149

      9456992138803988040880418804288123994849945799455992080030300304003059

      030700308003139

      030000301003029

      030

      0003119

      0312003069919200820991939919488055880568894188942880469921688047881289

    • 93168813699230880489939488946889329

      80498805000822992110082399308880518805388054880529

      100109906

      4990789917488061880629942488057991569934099262992639921799264992349

      9285008478805999072990739920788060990740084899075008499907600850007130120169907799180 88947880748894088075010014010015880638806488065991849918688066880679918599081880680120180120120012017889388893301001688936880698893188070880718807288073881480120219922101202201202300825008260082701202401202501202601202701202801202
      3099224992259922299227992289922688076990889931300105990839908400106881240010300102001040010199085990869908700100993149916499089990

      060070

      8008299940788129889308807788078005080050999205991889918999206993150100079922301000888079990939909299242010017

      Маркировка линз

      PNUM: # 99-OSMIBL

      PNUM: # 55-319F-2

      PNUM: # 55-313-2

      PNUM: # 55-319F-9

      PNUM: # 55-313-9

      PNUM: # 99-ОСМИР

      PNUM: # 99-ОСМИЙ

      PNUM: # 99-OSMIB

      PNUM: # 99-LP

      PNUM: # 99-366

      PNUM: # 99-493-19994-1021

      Кэрол Сэвидж

      Сохранение прогрессивной маркировки линз во время обработки критически важно для оптимизации производства и контроля затрат. Если маркировка потеряна, ее нужно восстановить, что отнимет драгоценное время от производственного процесса. Независимо от того, работаете ли вы в небольшой лаборатории или в большой лаборатории, каждая лишняя минута на линзу отнимает драгоценное время производства.

      Трудно точно определить экономические последствия потери маркировки линз. Поскольку повреждение линз, плохая посадка оправы или любое другое количество факторов могут повлиять на общее количество неадаптированных, трудно отследить «потерянные затраты». Кроме того, количество прогрессивных неадаптируемых линз варьируется от лаборатории к лаборатории. Однако, поскольку 85 процентов всех выдаваемых мультифокальных линз являются прогрессивными, большинство представителей отрасли согласны с тем, что проблема потери маркировки линз во время обработки может быть дорогостоящей и требовать много времени.

      ПРОБЛЕМЫ ТЕХНОЛОГИИ ОБЪЕКТИВА

      Линзы с прогрессивной разверткой поставляются с двумя типами маркировки для размещения, проверки мощности, распределения и идентификации. Съемная маркировка, нанесенная чернилами, идентифицирует точки компоновки, проверки и выдачи рамы. Постоянная маркировка, которая выгравирована на поверхности, обеспечивает идентификацию и увеличивает силу линзы, а также метки локатора для повторного нанесения маркировки чернилами при необходимости. Маркировка включает: контрольную точку призмы, контрольную точку расстояния, крест или точку фитинга, ближайшую контрольную точку, контрольную отметку выравнивания, добавление силы и логотип или товарный знак.Диспенсеры маркируют «карты» линз в зависимости от положения головы и глаз пациента, поэтому маркировка очень индивидуальна для каждого пациента. Производственная лаборатория полагается на то, что эта сложная маркировка будет сделана точно. Без этих направляющих меток лаборант не сможет изготовить линзу, к которой пациент сможет приспособиться.

      Прогрессивные дополнительные линзы (PAL) удовлетворяют потребность в коррекции переменного зрения за счет использования асферической конструкции линз. Правильная установка и маркировка особенно важны для PAL, так как зоны четкого зрения даже уже, чем у обычных мультифокальных линз.

      ТЕХНОЛОГИЯ ЗАЩИТЫ ОБЪЕКТИВОВ

      Для защиты маркировки линз на линзах любого типа некоторые лаборатории начали использовать компьютерное программное обеспечение, которое дублирует базовую маркировку. Хотя это не так сложно, как повторное нанесение маркировки вручную, потратить дополнительное время на маркировку линз, даже с помощью компьютеризированного шаблона, тем не менее, является дополнительным шагом для технических специалистов. Поскольку эти компьютеризированные системы довольно дороги, их чаще можно найти в более крупных лабораториях.Небольшие и средние лаборатории часто используют менее дорогостоящую альтернативу для защиты маркировки линз. Они используют прогрессивную защитную пленку для линз, такую ​​как Cling-On от Venture Tape.

      Cling-On - это прозрачная, легко снимаемая, самоклеящаяся пленка, предназначенная для маскировки всех заводских маркировок прогрессивных линз. Cling-On применяется до блокировки и после размещения Rx и осей. Он помещается поверх прогрессивной заводской маркировки, и затем технический специалист может заблокировать, обработать поверхность, отполировать и снять блокировку. Cling-On отклеивается вместе с блокирующей лентой, оставляя заводскую маркировку нетронутой.После этого линза готова к окантовке. Cling-On выпускается в двух размерах: Cling-On (оригинальная версия) - 62 мм; Cling-On Jr. - это уменьшенная 46-миллиметровая крылатая версия.

      «Я занимаюсь этим бизнесом более 30 лет, и я использовал Cling-On Jrs. с тех пор, как они появились, - говорит Ким Оуэнс, менеджер лаборатории Southern Eyes, небольшого оптового предприятия в Конкорде, Северная Каролина. «Мы используем их, поэтому нам не нужно отмечать прогрессивные - все очень просто», - говорит Оуэнс.

      Растущее число бэби-бумеров, достигших среднего возраста и старше, гарантирует, что спрос на бифокальные и трифокальные очки будет продолжать расти.Самые успешные профессионалы лаборатории будут уверены, что у них есть лучшие инструменты, которые могут быть продуктивными - и прибыльными - для удовлетворения растущего спроса на качественную продукцию в будущем.

      VENTURE TAPE ПРОИЗВОДИТ БОЛЕЕ 1 000 СТАНДАРТНЫХ И ИНДИВИДУАЛЬНЫХ КЛЕЯЩИХ ПРОДУКТОВ ДЛЯ РАЗЛИЧНЫХ ОТРАСЛЕЙ, ВКЛЮЧАЯ ОПТИЧЕСКУЮ. ВСЕ ПРЕДПРИЯТИЯ VENTURE TAPE ПО ВСЕМУ МИРУ СЕРТИФИЦИРОВАНЫ ISO 9001: 2000. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О CLING-ONSÄ, ТЕЛЕФОН 800 343-1076, доб. 2222 (США) ИЛИ 0 800 962-957 (Великобритания) ИЛИ ПОСЕТИТЕ ВЕБ-САЙТ НА WWW.VENTURETAPE.COM.

      Машина для маркировки линз

      - Машина для визуального контроля

      СИСТЕМЫ МАРКИРОВКИ ОБЪЕКТИВА

      AMTEC представляет оборудование для маркировки линз следующего поколения. Этот настольный прибор специально разработан для приложений в оптических лабораториях. Он состоит из тампонажного принтера, способного «проверять и печатать оптические линзы». Этот удобный для пользователя ультрасовременный принтер с наиболее желательной функцией для просмотра реперных точек (водяных знаков) на прозрачных и тонированных линзах с прогрессивной и переходной разверткой с использованием нашей запатентованной технологии высокого разрешения. Система визуального контроля или дополнительная система SMART VISION для автоматического контроля.


      Доступные конфигурации
      Модель LM50-1 LM75-1 LM115-1 LM50-2 LM75-2 LM115-2
      Размер чашки 60 мм 90 мм 130 мм 60 мм 90 мм 130 мм
      Размер печати 50 мм 75 мм 115 мм 50 мм 75 мм 115 мм
      №линз 1 1 1 2 2 2
      Скорость PPH от 300 до 500 от 300 до 500 от 300 до 500 от 200 до 400 от 200 до 400 от 200 до 400

      Система маркировки линз состоит из следующих элементов:
      • Система технического зрения с 1 или 2 камерами.
      • Заднее освещение с регулируемой интенсивностью для прозрачных и тонированных линз с прогрессивной / переходной разверткой
      • Зажимной механизм линзы; механический / вакуумный
      • Максимальная область печати 50 мм (2 дюйма), 75 мм (3 дюйма) или 115 мм (4,5 дюйма) Ø
      • Печать 1 или 2 линз за раз
      • Ручное / автоматическое выравнивание с использованием системы технического зрения высокого разрешения
      • Автоматическое выравнивание с помощью программного интерфейса (доступно компьютерное выравнивание).
      • Предварительная обработка поверхности для улучшения адгезии.
      • Сушильная станция для быстрого отверждения эпоксидных и УФ-печатных красок.
      • Автозагрузка и автоматическая разгрузка с функцией Pick and Place »

      Характеристики высокоскоростной маркировки линз

      Система маркировки линз состоит из следующих элементов:

      • Система технического зрения с 1 или 2 камерами.
      • Заднее освещение с регулируемой интенсивностью для прозрачных и тонированных линз с прогрессивной / переходной разверткой
      • Зажимной механизм линзы; механический / вакуумный * Максимальная область печати 50 мм (2 дюйма), 75 мм (3 дюйма) или 115 мм (4 дюйма).5 ”) Ø
      • Печать 1 или 2 линз за раз
      • Ручное / автоматическое выравнивание с использованием системы технического зрения высокого разрешения
      • Автоматическое выравнивание с помощью программного интерфейса (доступно компьютерное выравнивание).
      • Предварительная обработка поверхности для улучшения адгезии. * Сушильная станция для быстрого отверждения эпоксидных и УФ-печатных красок. * Автоматическая загрузка и автоматическая выгрузка с помощью Pick and Place

      Системные функции состоят из любых комбинаций вышеперечисленных функций:
      • Линейный челнок с системой технического зрения и печатной машиной.
      • Rotary Index System с системой технического зрения и печатной машиной для повышения производительности.
      • Количество станций зависит от количества необходимых процессов
      • Печать с одной или несколькими линзами.

      Возможные приложения
      • Водяные знаки на прогрессивной линзе
      • Специальная невидимая маркировка для защиты от подделки
      • Серийный номер, штрих-код и 2D-матрица
      • Настройка для лабораторий, клиентов и т. Д.

      - Оптик

      До сих пор в этой серии мы рассматривали эволюцию конструкции линз. В этой статье мы обсудим правильную подгонку линз, чтобы обеспечить максимальную пользу от их дизайна.

      Установка прогрессивных линз

      BS EN ISO 13666: 2012, Офтальмологическая оптика - Очковые линзы - Словарь, дает следующие определения (рисунок 1):

      • 5.24: точка установки - эта точка на передней поверхности линзы или полуфабрикатная заготовка линзы, предусмотренная производителем в качестве ориентира для размещения линзы перед глазом.
      • 5. 25: положение точки установки - вертикальное и горизонтальное расстояние установки и направление точки установки от центра очерченной формы линзы.
      • 5.26: высота точки подгонки - вертикальное расстояние от точки подгонки над горизонтальной касательной к форме линзы в ее самой низкой точке. (Если линза скошена, периферия считается вершиной скоса.)

      Обратите внимание, что положение точки установки измеряется от центра в рамке (т. Е. Горизонтальной центральной линии в случае вертикального расстояния установки) , тогда как высота точки подгонки указывается, как и для бифокального сегмента, от нижней горизонтальной касательной к периферии линзы.По горизонтали линза будет установлена ​​на половине центрального расстояния в рамке за вычетом расстояния центрирования монокуляра (CD) для каждого глаза. Важно понимать, что расстояние центрирования монокуляра измеряется от центра перемычки оправы очков до центров зрачков, а не от центра носа объекта.

      Производители линз предложили несколько методов установки линз с прогрессивной оптической силой, часто при первом введении каждой новой конструкции предлагается новая процедура. По сути, при отсутствии предыдущего опыта использования важно разместить точку крепления в центре каждого зрачка, когда глаза находятся в исходном положении.

      Это требует записи измерения высоты точки монокуляра и расстояния центрирования для каждого глаза независимо (рисунок 1).

      Рисунок 1: Измерение высоты точки установки и расстояния центрирования монокуляра или CD (правый глаз) для прогрессивных линз

      Методы варьируются от простого нанесения точек на центры каждого зрачка на фиктивных линзах, установленных в рамку для использования фотографической записи с помощью сложных инструментов для установки линз, таких как инструмент Visioffice, показанный на рисунке 2.Типичная простая процедура настройки выглядит следующим образом.

      Рис. 2. Инструмент для подгонки линз (Visioffice - любезно предоставлено Essilor)

      • Выберите окончательную оправу, которую должен носить объект, и отрегулируйте ее, чтобы она соответствовала правильной посадке. Как правило, оправа должна быть точно подогнана с минимально возможным расстоянием между вершинами и правильным пантоскопическим углом при ношении, а также должна обеспечивать достаточную глубину под центром зрачка для размещения зоны чтения линзы.Часто рекомендуется минимальная глубина 22 мм. Однако следует иметь в виду, что если длина зоны прогрессирования составляет 18 мм, эта минимальная глубина обеспечивает только ближнюю зону глубиной 4 мм. Кроме того, между центром зрачка и верхним краем рамки должно быть не менее 10 мм, чтобы обеспечить достаточное расстояние.
      • Если рамка пуста, прикрепите вертикальные полоски прозрачной липкой ленты к каждому глазу, чтобы можно было отметить положение центров зрачков.В противном случае позиции точек установки могут быть отмечены на существующих линзах.
      • Установив правильно отрегулированную рамку, попросите объект съемки смотреть вам прямо в глаза. Если вы оба сидите, отрегулируйте высоту стула так, чтобы ваши глаза находились точно на одном уровне с глазами испытуемого. Некоторые практикующие предпочитают измерять оба стоя.
      • Направьте объект так, чтобы он смотрел прямо в ваш открытый левый глаз, и с помощью маркера с тонким наконечником и, предпочтительно, светлых чернил, поместите точку перед центром правого зрачка объекта.
      • Направьте объект, не двигая головой, так, чтобы он смотрел прямо в ваш правый глаз, и поместите вторую точку перед центром его левого зрачка.
      • Удалите и замените рамку на лице объекта и повторите описанную выше процедуру, на этот раз без каких-либо отметок, чтобы отмеченные точки лежали перед центрами зрачков.

      Запишите положения точек установки и проверьте с помощью соответствующей таблицы размеров заготовок, что линзы можно получить из имеющихся диаметров заготовок.При заказе линз необходимо указать высоту точки установки (высоты крестовины установки) вместе с компакт-дисками монокуляра, измеренную от центра перемычки оправы, которая является точкой отсчета для отдела остекления. Очень часто компакт-диски монокуляра отличаются для правого и левого глаза. Спецификация должна быть записана, например, как 34/32, что означает, что CD монокуляра правого глаза составляет 34, а CD монокуляра левого глаза - 32. Высота центров зрачков также может различаться для правого и левого глаза.В идеале положение точек установки должно быть указано от горизонтальной центральной линии рамы, например, на 4 мм выше HCL.

      Это имеет смысл, когда это возможно, чтобы распределить раму, которая обеспечивает определенную вертикальную регулировку высоты расстояния опорной точки на или после, окончательный фитинг. Это позволяет поднимать или опускать линзы, если это необходимо, для облегчения адаптации.

      Проверка прогрессивных линз

      Полная идентификация прогрессивных линз включает распознавание типа, материала, формы, оптической силы, центрирования и положения точки установки линзы.Полу-видимая маркировка выгравирована производителем прогрессивной поверхности для облегчения идентификации линзы. BS EN ISO 8980 Офтальмологическая оптика - Неразрезанные готовые очковые линзы - Часть 2: Спецификации для линз с прогрессивной оптической силой предусматривают, что линзы должны иметь по крайней мере следующие постоянные маркировки:

      a) Контрольные метки выравнивания - две метки на расстоянии 34 мм друг от друга, равноудаленные от вертикальная плоскость, проходящая через точку крепления или опорную точку призмы. Обычно они состоят из двух маленьких кружков, но могут использоваться и другие обозначения.При расположении на горизонтальной центральной линии неразрезанного элемента опорная точка призмы или геометрический центр неразрезанного изображения находится точно посередине между этими двумя отметками.

      б) Индикация дополнительной мощности в диоптриях. BS EN ISO 21987 Офтальмологическая оптика - Установленные очковые линзы предусматривают, что они должны располагаться под отметкой временного совмещения.

      c) Указание производителя или поставщика, торговой марки или торговой марки. Тип линзы часто можно определить по выгравированному логотипу производителя, который находится под символом носового горизонтального меридиана.Могут быть включены другие обозначения, чтобы идентифицировать, например, материал, из которого сделана линза, или длину коридора, если для данной конструкции доступно более одной длины.

      Перманентная маркировка производится путем лазерной гравировки прогрессивной поверхности. В эксимерной лазерной системе гравировка создается с помощью холодной лазерной абляции ультрафиолетовым (УФ) излучением 193 нм. Это приводит к превосходному качеству гравировки с учетом всех косметических аспектов, без теплового воздействия и микротрещин.В более компактной лазерной системе используется твердотельный лазер с диодной накачкой (DPSS) для получения высококачественной маркировки при значительно меньшей стоимости. Система подходит для видимой, невидимой, а также технической гравировки на всех типах очковых линз, включая CR 39, поликарбонат, пластмассы с высоким коэффициентом преломления и минеральное стекло. Использование источника УФ-лазера DPSS позволяет получать высококачественные маркировки, очень похожие на результат, получаемый при гравировке эксимерным лазером.

      На рис. 3 показаны типичные перманентные метки на прогрессивных линзах.Обратите внимание, что прибавление ближнего изображения выгравировано под временным кругом (25 = прибавление +2,50 D), так что прибавление линзы известно, а также для какого глаза предназначена линза. Некоторые производители оговаривают, какую поверхность следует поставить напротив упора объектива, чтобы подтвердить близкое добавление. При отсутствии этой конкретной инструкции необходимо проверить разницу между вершинными силами, измеренными на расстоянии и вблизи расчетных контрольных точек с прогрессивной поверхностью, контактирующей с опорой линзы.

      Рис. 3: Контрольные метки совмещения на прогрессивной линзе - вид спереди R eye

      В случае двойных прогрессивных линз, если иное не указано производителем, добавление следует рассматривать как разница между степенями задней вершины дистанционной и ближней частей.

      В дополнение к постоянной маркировке Стандарт предусматривает, что на закрепленных очковых линзах должна быть видна непостоянная маркировка.

      a) Контрольная метка выравнивания.

      б) Указание расчетной точки отсчета расстояния.

      в) Указание ближайшей расчетной точки отсчета.

      г) Индикация места установки.

      д) Индикация опорной призмы точки.

      Эти маркировки могут быть нанесены с помощью растворимых чернил, декалей, электростатических прозрачных пленок и т. Д. На рисунке 4 красным цветом показаны типичные временные маркировки на прогрессивных линзах, которые, естественно, удаляются перед доставкой клиенту.

      Рисунок 4: Неперманентная маркировка (красным цветом) на прогрессивных линзах - вид спереди R eye

      Некоторые производители возвращают готовые очки из своих лабораторий с полномочиями проверки, указанными рядом с заказанным рецептом и рецептом Значения должны сравниваться с этими контрольными возможностями, принимая во внимание допуски, указанные в BS EN ISO 21987 «Офтальмологическая оптика - Очковые линзы с креплением для линз с прогрессивной оптикой».

      Проверка качества прогрессивной поверхности

      Качество самой прогрессивной поверхности, т. Е. Соответствует ли она ожиданиям проекта, проверить труднее. Оборудование для картирования поверхности, которое основывается на механических измерениях поверхности (рисунок 5), дает (x, y, z) данные для поверхности, которые должны быть преобразованы в поверхностную мощность путем выведения тангенциальной и сагиттальной поверхностной мощности из (x, y, z) данные.

      Рисунок 5: Измерение механической поверхности (любезно предоставлено Carl Zeiss)

      Вдоль линии меридиана, предполагая, что поверхности дальнего участка (DP) и ближнего участка (NP) по существу сферические, из уравнения для сферической поверхности, как тангенциальная, так и сагиттальная поверхностные силы, F T и F S задаются формулой 2

      F T = F S = (2000 (n - 1) z) / (x 2 + y 2 + z 2 )

      Таким образом, для поверхности, обработанной материалом с показателем преломления, 1.50, чьи координаты (x, y, z) равны (20, 15, 3,175), мощность поверхности равна +5,00 D.

      Предполагая, что изменение кривизны вдоль линии меридиана в зоне прогрессии может быть представлено сплющенным эллипсоидом, как описано в первой части 3 этой серии, и конический параметр p был определен для поверхности, тангенциальная сила поверхности определяется из данных (x, y, z) как

      F T = (1000 (n - 1) r 0 2 ) / {r 0 2 + z (1 - p) (2r 0 - pz)} 3 / 2

      Если астигматизм вдоль линии меридиана устранен, сила сагиттальной поверхности должна равняться тангенциальной силе.Как правило, только производитель линз знает данные (x, y, z) для других областей прогрессивной поверхности, что, естественно, рассматривается как служебная информация.

      Простое в использовании оборудование для картирования линз теперь доступно для практического использования для измерения результатов топографии прогрессивной поверхности и будет предоставлять карты изоастигматизма и изо-средних контуров мощности по прогрессивной поверхности, как подробно описано в часть вторая 1 этой серии. Например, автоматический линзметр Visionix VX 40 4 (рисунок 6) использует датчик Хартмана-Шака для отображения графиков изоастигматизма и средней мощности для тестируемых прогрессивных линз.

      Рис. 6. Автоматический линзметр Visionix VX 40

      Тест Хартмана для измерения ошибки волнового фронта был впервые разработан Дж. Хартманном в 1904 году и первоначально использовался для проверки качества объективов телескопов. Принцип теста Хартмана проиллюстрирован на рисунке 7. Экран Хартмана, представляющий собой непрозрачную пластину, просверленную с множеством мелких отверстий (рисунок 7a), помещается перед объективом телескопа, как показано на рисунке 7b, а фотографические пластины размещаются по обе стороны. фокальной плоскости линзы объектива (рисунок 7c).Естественно, через сетку мелких отверстий проходит не так много света, но после продолжительной выдержки на фотографическом экране (также известном как пластина Хартмана) появляются слабые точки, и их положение на пластине измеряется и сравнивается с положением дыры, в которых образовались пятна. В настоящее время этот метод в основном устарел, поскольку его заменил тест Хартмана-Шака.

      Рисунок 7: Тест Хартмана

      Чтобы преодолеть проблему низкой плотности света, попадающего на пластину Хартмана, американский ученый Роланд Шак 5 предложил заменить экран Хартмана серией крошечных линз такого же диаметра, что и отверстия в исходной пластине, которые фокусируют свет на пластину, тем самым увеличивая плотность фотонов, поступающих на пластины.Сегодня две пластины заменены одной ПЗС-матрицей, геометрия пикселей которой точно известна, после чего любое смещение из-за аберраций линзы относительно идеального волнового фронта используется для вычисления аберраций (в терминах полиномов Цернике). ), а оттуда - волновой фронт. Информация, полученная ПЗС-матрицей, анализируется бортовым компьютером, программное обеспечение которого позволяет ему вычислять и отображать волновой фронт для получения карт изоастигматизма и изо-средней мощности.

      Принцип теста Хартмана-Шака (также называемого некоторыми авторами тестом Шака-Хартмана) представлен на рисунке 8, на котором показана серия крошечных линз, расположенных по вертикальной линии, которые образуют полоску точечных фокусов на экран размещен в их общей фокальной плоскости.Очевидно, что если диаметры линз известны вместе с расстоянием между их центрами и фокусными расстояниями, то известно точное положение каждой точки фокуса на экране, и любое отклонение от идеального положения может быть записано.

      Рисунок 8: Принцип теста Хартманна-Шака

      Типичная установка датчика Хартманна-Шака показана на рисунке 9. Коллимированный свет, прошедший через испытуемую линзу, достигает Датчик CCD, который регистрирует положения стимулированных пикселей, из которых может быть построена карта волнового фронта и проведен анализ линзы.На рисунке 10 показаны типичные выходные данные прибора Visionix V40, полученные этим методом, где программное обеспечение бортового компьютера преобразовало смещения точек в графики мощности и астигматизма, чтобы проиллюстрировать характеристики объектива.

      Рисунок 9: Регистрация ошибок в положениях фокусировки в тесте Хартмана-Шака

      Другой метод анализа, известный как дефлектометрия Муара, используется в более крупных картографических инструментах, типичных для тех, которые используются производителями линз для проверка точности изготовленной поверхности.

      Рисунок 10: Типичный выходной сигнал автоматического линзметра Visionix VX 40

      Муаровые полосы образуются, когда два набора повторяющихся линий накладываются друг на друга, причем один набор линий слегка повернут относительно other (рис. 11), пересечение их линий дает еще один набор линий, образующих муаровые полосы. Полосы проиллюстрированы на рисунке 11, где на рисунке (a) показан один набор линий, а на рисунке (b) показан результат наложения второго набора линий на первый с углом между линиями 5º.

      Рисунок 11: Муаровые полосы

      Расстояние между центрами полос, M, равно

      M = (d) / (2 sin (θ / 2))

      где d - расстояние между линиями, а θ - угол между линиями. На рисунке 11a линии расположены на расстоянии 1 мм друг от друга, а на рисунке 11b вторая сетка повернута на 5º, поэтому θ / 2 = 2,5º. Таким образом, расстояние между полосами составляет 11,5 мм. По всей длине перекрытия сетки (около 50 мм) будут видны четыре полосы.

      На рисунке 11c вторая сетка повернута на 14º, поэтому θ / 2 = 7º. Таким образом, расстояние между полосами составляет 4,1 мм, и по длине перекрытия сетки видно 11 полос.

      Создание полос также может происходить с помощью теневой техники, когда полосы можно наблюдать, когда тень одной сетки просматривается через сетку, или путем проецирования, когда изображение одной сетки проецируется на поверхность, а отраженное изображение просматривается через вторую сетку.Инструмент для картографирования линз Rotlex Class Plus, 6 , разработанный на основе OMS 400, был одним из первых картографов с большими линзами, в которых использовалась дефлектометрия муара, принцип которой показан на рисунке 12.

      Рисунок 12: Дефлектометрия муара

      Несомненно, что в будущем другие производители инструментов представят инструменты для картографирования линз, чтобы помочь практикующему врачу оценить качество прогрессивной поверхности и получить контурные графики, которые показывают общие характеристики прогрессивной линзы.

      Профессор Мо Джали - приглашенный профессор Ольстерского университета и автор нового издания Принципов офтальмологических линз.

      Источники

      1 Jalie M, (2016) Линзы с прогрессивной оптической силой (часть вторая), Optician Vol 252, No 6,569 p24-31.

      2 Джали М., (2016) Принципы офтальмологических линз (5-е изд.) ABDO, Годмершем, стр. 43.

      3 Jalie M, (2016) Линзы с прогрессивной оптической силой (часть первая), Optician Vol 252, No 6,565 p18-26.

      4 Grafton Optical Company, Crown Hall, The Crescent, Watford, WD18 0QW. (grafton optical.com см. также visionix.com).

      5 Shack RV & Platt BC, (1971) Производство и использование линзовидного экрана Гартмана, J Opt Soc Am A 61 (5), 656.

      6 Rotlex, Building 2D, Industrial Park Omer, Omer 84965, Израиль (rotlex.com/class-plus).

      Руководство по маркировке линз | Ресурсы

      Тип фильтра объектива (защита)

      2, 2C UV (2C не влияет на распознавание цвета)
      4 ИК-фильтр
      5 или 6 Солнечный фильтр
      1. От 7 до 7 Сварочный фильтр, если нет номера оттенка

      Номер шкалы (оттенок)

      1,2 Прозрачный или желтый
      1,4 Синий или ввод / вывод Водонепроницаемый
      1,7 Минимизирует или ввод / вывод
      2,5 Серый или Revo
      3,1 Темно-серый или зеркальный

      Идентификационные данные производителя

      Оптический класс

      1 - Высокое оптическое качество

      Механическая прочность

      S Повышенная прочность
      F Низкая энергия удара, сопротивление 6 мм, 0.Мяч 86 г при 45 м / с
      B Удар средней энергии, выдерживает удар 6 мм, 0,86 г при 120 м / с
      A Высокоэнергетический удар, выдерживает удар 6 мм, 0,86 г при 190 м / с

      Если требуется защита от высокоскоростных частиц при экстремальных температурах, выбранные защитные очки должны быть помечены буквой T сразу после буквы «Механическая прочность»; например: FT, BT или AT.

      Если за буквой «Механическая прочность» не следует буква Т, защитные очки следует использовать только против высокоскоростных частиц при температуре окружающей среды.

      Если на оправе и линзе нанесены разные сертификационные знаки (F, B или A), самый низкий уровень должен быть присвоен всему продукту защитных очков.

      Дополнительные требования

      8 Короткое замыкание электрической дуги
      9 Брызги расплавленного металла
      K Устойчивость к царапинам мелкими частицами
      N Устойчивость к запотеванию

      Знак сертификации

      % PDF-1.4 % 671 0 объект > endobj xref 671 76 0000000016 00000 н. 0000002409 00000 н. 0000002571 00000 н. 0000003858 00000 н. 0000004229 00000 п. 0000004670 00000 н. 0000004939 00000 н. 0000005406 00000 н. 0000005520 00000 н. 0000005791 00000 н. 0000006247 00000 н. 0000008830 00000 н. 0000010884 00000 п. 0000011217 00000 п. 0000011499 00000 п. 0000011793 00000 п. 0000014129 00000 п. 0000014404 00000 п. 0000014753 00000 п. 0000015134 00000 п. 0000017890 00000 п. 0000018909 00000 п. 0000020249 00000 п. 0000021398 00000 п. 0000022233 00000 п. 0000027082 00000 п. 0000034372 00000 п. 0000042237 00000 п. 0000047668 00000 п. 0000053219 00000 п. 0000053258 00000 п. 0000058809 00000 п. 0000058848 00000 н. 0000064399 00000 п. 0000064438 00000 п. 0000070512 00000 п. 0000070551 00000 п. 0000076102 00000 п. 0000076141 00000 п. 0000081708 00000 п. 0000081747 00000 п. 0000087295 00000 п. 0000087334 00000 п. 0000092882 00000 п. 0000092921 00000 п. 0000098469 00000 п. 0000098508 00000 п. 0000104072 00000 н. 0000104111 00000 п. 0000109662 00000 н. 0000109701 00000 п. 0000115252 00000 н. 0000115291 00000 н. 0000120842 00000 н. 0000120881 00000 н. 0000126432 00000 н. 0000126471 00000 н.

      Маркировка объективов: Аббревиатуры и обозначения на камерах и объективах. Часть I — Ferra.ru
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Пролистать наверх
