Первое фото ниже (полное изображение) включено для того, чтобы вы могли видеть разницу в зоне покрытия. Название здания было размыто по просьбе владельца недвижимости (а также номерной знак).

Изображение, снятое без сдвига

Изображение снято со сдвигом вверх

А теперь давайте рассмотрим изображение, которое было сфотографировано немного дальше и посмотрим, как смещение перспективы в компьютере влияет на объект съемки. Следующие два изображения были кадрированы, чтобы показать одну и ту же область в центре кадра, а затем, используя настройку Perspective в Photoshop CS5, отредактировали фото так, чтобы линии здания были прямыми.

Изображение без сдвига

И обрезанное изображение сдвинулось вверх

Разглядывая более мелкие 600-пиксельные изображения, вы можете заметить разницу?

Джип на изображении без сдвига

И джип в версии со сдвигом

В версии, где нет сдвига вверх, в результате действий для исправления перспективы получаются сплющенные объекты у нижней части кадра, что в то же время компенсирует верхнюю часть в постобработке. Компенсацию можно настроить также с помощью инструмента Transform, сделав угловое смещение изображения вниз, тем самым удлинив его и сделав автомобили нормального размера. Тем не менее, эта трансформация, пока возможно, уходит все дальше и дальше от исходного содержания изображения (в вопросе качества). Вы также можете заметить небольшую деформацию столбов в несмещенной версии из-за изменения перспективы.

Преимущество использования шифт-объектива для подобного типа работы будет заключаться в уменьшении количества постобработки на компьютере. Разумеется, эксперт Photoshop может сделать такие фотографии и отредактировать их, доведя практически до совершенства, но это не относится к нашей теме. Как и в большинстве случаев в жизни, лучший способ выработать правильный подход к делу — это делать все так, как нужно, начиная с самого первого раза, если это вообще возможно. Использование шифт-объектива помогает впоследствии избавиться от надобности длинно и нудно работать с фотографиями на компьютере.

Обзор широкоугольного тилт-шифт-объектива Canon TS-E 17mm f/4L с механизмами наклона и сдвига

В любом ряду объектив tilt-shift, или объектив с механизмом наклона и сдвига, будет стоять особняком. Он будет привлекать внимание как необычным внешним видом, так и возможностями. Механизм сдвига позволяет получать снимки без перспективных искажений, а механизм наклона позволяет располагать плоскость глубины резкости не перпендикулярно оптической оси. На примере объектива Canon TS-E 17mm f/4L мы попробуем разобраться, в каких ситуациях это будет преимуществом, а также оценим сам объектив.

Технические характеристики

Конструкция, дизайн, управление

Оптическая схема объектива насчитывает 18 элементов в 12 группах, а из особенностей можно отметить наличие четырех сверхнизкодисперсионных линз и одной асферической линзы с покрытием SWC.

Лабораторный тест

17 мм — действительно широкий угол на полном кадре. А здесь создатели умудрились еще и снабдить его механизмами сдвига и наклона. Посмотрим, как оптическая конструкция сказывается на измеряемых параметрах изображения.

«Сухие» цифры из лаборатории, характеризующие разрешение, рисуют не самую радужную картину. Выше 80% поднимается лишь центр изображения — и только на диафрагме 10. Край изображения с лучшим показателем в 75% получается на том же значении относительного отверстия. Открытые диафрагмы выдают очень средний результат: около 70% и даже ниже для края кадра, несмотря на то, что открытая диафрагма в случае данного объектива — это f/4.

Реабилитируется объектив в вопросах хроматических аберраций — они либо отсутствуют, либо находятся на пренебрежительно низком уровне. Отметим еще волнообразные искажения на самых углах кадра.

Практическая съемка

Нестандартный объектив требует особого подхода. Поначалу наличие новых уровней контроля изображения обескураживает, поэтому первым делом я решил спокойно и обстоятельно познакомиться с самим механизмом сдвига/наклона и только затем приступил к практическим съемкам.

Начнем со «сдвига». Как известно, чтобы в снимке, скажем, высокого здания не было перспективных искажений, то есть чтобы оно не сужалось на снимке в верхней части кадра, нужно держать оптическую ось объектива строго параллельно земле. Однако в таком случае значительная часть кадра, почти половина, будет занята второстепенным передним планом, землей, а само здание рискует просто не уместиться в кадр. А при наличии механизма сдвига фотограф как раз получает возможность оставить в кадре меньше переднего плана, зато захватить больше самого здания без получения перспективных искажений.

Данная возможность иллюстрируется на демонстрируемой паре снимков. Левый снимок сделан так, как он выглядел бы с применением обычного широкоугольного объектива — с наклоном оптической оси вверх. Правый снимок имеет параллельную земле оптическую ось и «сдвинут» вверх. Сама такая возможность появилась благодаря значительно большему покрытию кадра у Canon TS-E 17mm f/4L по сравнению со стандартными полнокадровыми объективами. То есть в стандартном положении матрица фотоаппарата фиксирует только центральную часть круглой проекции объектива, а благодаря механизму сдвига может фиксировать, к примеру, верхнюю часть.

В зависимости от предпочтений фотограф может захватить больше низа или верха без нарушения перспективы у здания. Аналогичного эффекта можно добиться и при обработке, однако нужно учитывать два важных момента. Во-первых, для получения аналогичного кадра потребуется использовать более широкоугольный объектив, так как программная коррекция перспективы «отрезает» значительную площадь изображения, пропорциональную степени завала объекта. В результате снимаемый объект может просто не влезть в прямоугольник изображения. Во-вторых, при программной обработке часть изображения сжимается, а часть — растягивается, и в этих областях фактическое разрешение окажется значительно ниже. Для любительских кадров в этом не будет ничего страшного, а вот для профессиональной работы такой подход не очень уместен.

Механизм сдвига дарит еще одну интересную возможность: создание панорам из снимков, сделанных с разным значением сдвига.

Благодаря тому, что оптическая ось между тремя снимками не поворачивается, снимки легко стыкуются друг с другом и прямые линии в кадре остаются прямыми. Другими словами, результирующее изображение крайне близко к тому, которое можно было бы получить с еще более широкоугольного объектива — 11-12 мм.

Благодаря этим своим особенностям широкоугольные тилт-шифт-объективы нашли широкое применение в архитектурной и интерьерной фотографии, а также в пейзажной съемке.

В случае с TS-E 17mm f/4L пользоваться этим инструментом было достаточно просто, но необходимо учитывать ряд особенностей. Во-первых, объектив неавтофокусный, но с подтверждением фокусировки, однако она работает только при незадействованном механизме сдвига. Во-вторых, экспозамер камеры тоже работает корректно только тогда, когда механизм сдвига находится в нейтральном положении. Так что алгоритм съемки выглядит следующим образом: фокусировка на объект, блокировка экспозиции или настройка ручного режима съемки, сдвиг, нажатие на спуск.

С механизмом наклона дела обстоят несколько сложнее. Помимо вышеперечисленных особенностей (некорректный экспозамер и отсутствие подтверждения фокусировки) у данного механизма есть еще одна: при активации сдвига фокус с объекта уползает. При столь малом фокусном расстоянии поймать объект в фокус на глаз невозможно — приходится пользоваться режимом Live View в максимальном увеличении для точного попадания в резкость. При таком подходе штатив представляется крайне необходимым. В каких же случаях нам вообще может потребоваться такая возможность?

Возьмем ситуацию, когда интересующие нас объекты находятся на разном расстоянии от камеры и в разных частях изображения, как в указанном примере. Даже на 17 мм мы наблюдаем видимую разницу в резкости между бутылками на диафрагме f/4. Даже если зажать диафрагму до f/11, ситуация, конечно, улучшится, но разница в резкости все равно сохранится. Если же плоскость фокусировки наклонить, то в нее смогут попасть несколько объектов с одинаковой степенью фокуса. Такой подход дает хорошие результаты на закрытых диафрагмах, но в случае с f/4 на данном объективе качество изображения было неидеальным.

Функция очень интересная, но требующая высокого внимания при использовании. В широкоугольном исполнении объектива она наиболее востребована в пейзажной съемке, когда хочется получить передний план в нижней части кадра и дальний план в верхней части кадра одинаково резкими.

Другой возможностью использовать данный механизм является намеренный наклон плоскости резкости таким образом, чтобы в нее попадал исключительно нужный объект, а все остальные при этом из плоскости заметно выпадали. С этим механизмом можно добиться такой степени размытия изображения, которая недостижима на обычных широкоугольных объективах. Это дает значительную свободу в применении художественных эффектов размытия, а также делает возможным популярный во многих кругах эффект миниатюры.

Такое использование механизма наклона гораздо легче в использовании, так как появляется возможность использовать его без штатива и режима Live View — правда, определенный опыт использования объективов с ручной фокусировкой все равно приветствуется.

Теперь, когда мы определились с возможностями объектива и сферами его применения, обратимся к качеству изображения и проведем более привычные практические тесты.

Для тилт-шифт-объектива точная геометрия, пожалуй, важнее, чем для большинства других оптических инструментов. Дело в том, что в популярных редакторах изображений профиль данного объектива отсутствует. Данное «недоразумение» вызвано тем, что информация о степени сдвига или наклона не передается объективом и не записывается в файл. Соответственно, редактор не имеет возможности вслепую применять какие-либо корректирующие значения. Конечно, остается возможность вручную исправлять те или иные виды искажений, но это не очень просто, когда задействован механизм сдвига. К счастью, у TS-E 17mm f/4L с геометрией все отлично, видимых искажений я не нашел.

Забегая вперед отмечу, что изображения с Canon TS-E 17mm f/4L характеризуются практически полным отсутствием хроматических аберраций, даже в углах и даже при задействованных механизмах наклона и сдвига.

Самая широкая диафрагма объектива — f/4 — характеризуется заметным виньетированием, которое становится исчезающе малым при закрытии на одну ступень. Резкость изображения в центре кадра выглядит неплохо начиная с f/4, в первую очередь за счет высокого микроконтраста, что отчасти компенсирует среднюю разрешающую способность «стекла». По мере закрытия диафрагмы заметной разницы не наблюдается. Углы изображения выглядят неплохо, но лучшую резкость показывают после f/8. Эти наблюдения справедливы для Canon TS-E 17mm f/4L, снимающего в режиме обычного широкоугольника. Изменится ли что-то при задействовании механизма сдвига?

Первое, что бросается в глаза при максимальном сдвиге вверх — мощное затемнение в верхней части кадра, которое будет не так просто побороть при обработке, поскольку его степень составляет, по разным оценкам, до 10 ступеней. Резкость в режиме сдвига также претерпевает изменения: резкость в углах выправляется на f/11 и достигает пика на f/16.

Объектив хорошо держит контровой свет, не теряет контрастности. Источники света формируют красивую восьмиконечную звезду с аккуратными одинаковыми лучами. Единственный, но весьма заметный недостаток — большое количество «зайцев» самых разнообразных форм и размеров, причем и когда источник света находится в кадре, и когда вне его. Этому, к сожалению, способствует крайне выпуклая форма передней линзы и отсутствие бленды.

Добавлю, что кроме механизмов наклона и сдвига в объективе есть еще и два независимых поворотных блока, что позволяет осуществлять сдвиг влево/вправо/вверх/вниз вместе с наклоном влево/вправо/вверх/вниз в любых комбинациях. Надо отметить, что так реализованы далеко не все тилт-шифт-объективы, и это стоит отнести к явным преимуществам Canon TS-E 17mm f/4L.

Во время практической съемки конструкция объектива показалась удобной. Закручивающиеся регуляторы положений у Canon большие и удобные для использования. Скажем, у Samyang/Ronikon их регулировка в силу малого размера давалась нелегко, часто приводя к сдвигу объектива на штативе или сдвигам фокусировки. Механизм сдвига осваивается достаточно быстро, а вот механизм наклона требует очень взвешенного подхода и подготовки при съемке — качественного результата можно добиться только со штативом и с Live View.

Выводы

Объектив Canon TS-E 17mm f/4L показал массу возможностей с хорошей реализацией и неплохим качеством изображения. Конечно, его возможности не безграничны: максимальные значения сдвига и наклона приводят к ощутимой деградации изображения. Так что в большинстве случаев рецепт впечатляющей и качественной фотографии на Canon TS-E 17mm f/4L — прикрытая диафрагма и неэкстремальное использование механизмов сдвига и наклона. Жанры, в которых напрашивается использование этого объектива, вполне способствуют такому подходу к съемкам — основательному, неторопливому, с большой глубиной резкости.

Что касается цены, то низкой ее не назовешь, но список уникальных возможностей, идущих в комплекте с данным объективом, ее оправдывает.

Canon TS-E 17mm f/4L отправлялся со мной в поездку по Армении вместе с тремя другими тестируемыми объективами Canon, фотографии можно посмотреть в альбоме.

Галерея

Посмотрите общую галерею фотографий. Вы можете нажать на любой понравившийся вам снимок, а потом листать фотографии стрелками.

Canon Tilt Shift объективов — огромный выбор по лучшим ценам

Examine the Features and Benefits of Canon Tilt-Shift Lenses

Canon has produced imaging products and optical accessories for over 80 years. The company offers a variety of tilt-shift lenses on eBay at affordable prices. You can explore the wide selection of tilt-shift lenses and learn how they can add to your photography techniques.

A tilt-shift lens from Canon has special features that you can use to manipulate the optics on your subjects before you snap a photo. If you have a subject or location that looks life-sized, you may be able to use a tilt-shift lens to make everything in the viewfinder appear miniaturized. You can also use these lenses to control the lines and angles present in your photos. You may be able to sharpen distorted areas of your photos by using tilt-shift to control the cameras plane of focus. The lens creates a shallow depth of field that might be useful when youre shooting from high or low angles.

Youll find various aperture sizes for tilt-shift lenses on eBay. You can use the categories on eBay to find the Canon tilt-shift lens that has the aperture size that works for you. Many apertures are adjustable up to a certain point. This is the part of your Canon tilt-shift lens that controls how much light passes through it as you are taking a photo. Adjusting your aperture can add interesting visual effects to the finished photograph as well. A small aperture will increase your depth of field and decrease how blurry objects outside of that field look. If you want precise details to be visible at the edges of your photos, you may wish to choose a smaller tilt-shift lens aperture. Some common aperture sizes include f/2, f/2.8, and f/3.5.

Canon tilt-shift lenses have various focal lengths. The focal length of a tilt-shift lens is usually measured in millimeters. However, lenses are also available with different types of focal lengths. Both types are useful depending on your situation and needs. Some of the main types you will find on eBay include:

• Fixed — A prime focal length is fixed in one position. Fixed lenses usually have wide apertures and use fast shutter speeds.
• Zoom — Lenses with an adjustable focal length can be versatile. You may find it easy to frame shots at various distances correctly by using a zoom lens.

Tilt-Shift объективы

Мы привыкли, что оптика различается фокусным расстоянием, светосилой, наличием зума. Но, что же такое тилт-шифт объективы, как они работают, зачем нужны и где применяются? Об этом и многом другом расскажут эксперты: Александр Иванов, Камил Кутушев, Мария Алексеева, Юрий Фёдоров.

Камера: Nikon D800
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/2.8
Выдержка: 1/3
ISO: 100
Фокусное расстояние: 45 мм

СОВЕТЫ ОТ ПРОФЕССИОНАЛОВ

Камил Кутушев:

«Фотографировать необходимо в LiveViev, обязательно разглядеть, куда именно падает фокус и общую композицию кадра. Если фотографируете в темное время суток, не забудьте про штатив».

Камера: Nikon D800
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/2.8
Выдержка: 1/1000
ISO: 100
Фокусное расстояние: 45 мм

«Тилт-шифт-объективом можно выделять два объекта: ближний и дальний. Для этого необходим определенный ракурс и расстояние. Как делаю это я? Выстраиваю фокус и композицию по дальнему объекту и перемещаюсь, пока не найду позицию, с которой ближний объект попадает в фокус и в композицию».

Юрий Федоров:

«Для меня тилт-шифт является незаменимым помощником на свадебных фотосессиях, он позволяет решать разнообразные задачи. Использование такого объектива помогает преодолеть различные ограничения по глубине резкости и перспективе, тем самым создавая оригинальные эффекты при съемке».

Камера: Nikon D800
Объектив: PC-E NIKKOR 24mm f/3.5D ED

У объективов тилт-шифт есть одна исключительная особенность — это подвижность передней группы линз, благодаря которой можно наклонять и сдвигать оптическую схему относительно светочувствительного сенсора. Это позволяет фотографу корректировать геометрические искажения, управлять перспективой и изменять глубину резкости.

Камера: Nikon D800
Объектив: PC-E NIKKOR 24mm f/3.5D ED

Александр Иванов:

«Уже несколько лет я занимаюсь макросъемкой растений, а именно — цветов. Одним из последних моих открытий стал тилт-шифт-объектив PC-E».

Камера: Nikon D850
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/6.0
Выдержка: 1/125
ISO: 100
Фокусное расстояние: 45 мм

«Такой объектив необходим и во время макросъемки. Наименьшее расстояние съемки — 0,253 м, максимальный масштаб — 1:2. Благодаря этому объект съемки находится на достаточно близком расстоянии к фотоаппарату. Пространство, которое вы можете уместить в одном кадре, позволяет заниматься такими видами съемки, как предметная, макро- и фуд-фотография».

Камера: Nikon D850
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/8.5
Выдержка: 1/60
ISO: 400
Фокусное расстояние: 45 мм

СОВЕТЫ ОТ NIKON

Кадрирование

Правило третей: располагайте важные объекты в точках пересечения границ третей — это притягивает внимание зрителя.

Старайтесь ИЗБЕГАТЬ КАДРИРОВАНИЯ ПОРТРЕТА ПО СУСТАВАМ, тогда человек в кадре будет смотреться органично.

Оставляйте БОЛЬШЕ МЕСТА ПО КРАЯМ кадра для маневра при обработке фотографии.

Цветовые и световые акценты

Старайтесь использовать КОМПЛИМЕНТАРНЫЕ ЦВЕТА (например, теплые и холодные) в рисунке кадра

Важным акцентом может стать СОЛИРУЮЩИЙ ЦВЕТ, который преобладает или повторяется в разных частях кадра.

Ч/б-фотография может нести сильную эмоциональную нагрузку, если она хорошо сбалансирована по свету и теням (БЕЗ ПРОВАЛОВ И ПЕРЕСВЕТОВ). Мягкий свет чаще всего используется для интерьерных, предметных и портретных съемок. Жесткий свет с глубокими тенями придаст выразительности портрету, а в качестве контрового источника создаст объемную картинку.

Эффект объектива тилт-шифт — приемы съемки CopterTime

Эффект объектива тилт-шифт

Приемы съемки

Тилт-шифт — это вид фотографии, где Вы можете манимулировать фокусом и глубиной резкости для получения фотографий, имитирующих миниатюрные моели путем избирательной фокусировки.

Эффект может быть достигнут с помощью специальных Tilt-shift объективов, но Вы также можете сымитировать этот эффект при пост обработке в Photoshop.

Если Вы не хотите тратить 2500 долларов на такой объектив, чтобы добиться требуемого эффекта, я дам несколько советов, которые помогут сделать это с помощью Photoshop CC.

Кроме непосредственно ретуширования и программного обеспечения я дам несколько советов для получения наиболее подходящих снимков-исходников.

Существует несколько способов получения тилт-шифт эффекта с помощью Photoshop CC, но мы будем использовать простой способ, который даст точно такой же результат как и использование специализированного оборудования.

1. Выберете наиболее подходящее изображение

Выберите высокую точку съемки (в Вашим коптером DJI Mavic 2 Pro, Mavic Air 2 или Mini 2, я думаю, Вам будет легко сделать это), чтобы добиться атмосферы модели (мы всегда смотрим на модели с высоты). Выберите фотографию с достаточным количеством деталей, с большим количеством элементов и небольшим количеством «пустых» мест, чтобы придать больший эффект Вашей фотографии.

2. Шаг два

В меню «слои» кликните правой кнопкой на превью, в выпадающем меню выберите «преобразовать в смарт объект» (convert to smart object).

3. Шаг три

Теперь в верхнем меню нажмите «фильтр», далее указателем на «галерея размытия», затем выберите «наклон-смещение».

4. Шаг четыре

В правой части экрана есть 2 панели: основные инструменты размытия наверху с опциями и настройками тилт-шифт фильтра и панель «размытия» внизу, с некоторыми дополнительными функциями настройки «боке».

Чтобы двигать область резкости, просто нажмите в центр и перенесите в новое место, затем отпустите кнопку мыши. Чтобы изменить силу воздействия нажмите на «кнопку» и Вы сможете двигать линии вверх и вниз, чтобы изменить место размытия.

5. Шаг пять

Вы можете решить по-своему, но я выбираю «симметричное искажение»

6. Шаг шесть

Выберите опцию «высокое качество» для лучшей проработки деталей. Для достижения наибольшего эффекта «игрушечности», возможно имеет смысл немного подредактировать цвета (возможно стоит добавить немного насыщенности). Верхнее меню-изображение-коррекция-цветовой тон/насыщенность. Еще один важный шаг, который не стоит забывать — коррекция кривых яркости. Верхнее меню-изображение-коррекция-кривые. И, наконец, последний шаг — добавление резкости. Я рекомендую провести небольшую обрезку изображения, чтобы убрать все ненужное окружение для достижения большего тилт-шифт эффекта

Что касается цветов, кривых и добавления резкости — не переусердствуйте.

Я надеюсь, что эти короткие советы помогут вам открыть для себя новый приятный способ съемки и затем добавить тилт-шифт эффект к некоторым Вашим фотографиям.

Спасибо, что прочитали, наслаждайтесь полетами с Вашим коптером.

ps: тилт-шифт эффект работает не только в фотографии, Вы также можете использовать эту технику с Вашим видео материалом. Я использую Final Cut Pro X, который позволяет легко добавить этот эффект и в видеоряд.

Примеры обработки фотографий

Перекресток

Набережная

Скала Uluwatu

Пляж Nusa Dua

Церковь

Рисовые террасы

Gili

Pandawa pier

Pandawa Pier часть II

5 фактов о тилт-шифт объективах

Тилт-шифт объектив – как не крути, полезная штука. Взять хотя бы обожаемый многими эффект: большие по размеру снимаемые объекты изображаются крошечными фигурками. Во многие компактные фотоаппараты встроены программные фильтры, имитирующие такой эффект. Тем не менее, он создаётся с помощью тилт-шифт объектива. Ниже мы даём ответы на пять популярных вопросов, связанных с тилт-шифт объективом, чтобы вы могли узнать немного больше о его возможностях, перед тем, как его использовать.

Что из себя представляют тилт-шифт объективы?

Этот вид объективов часто называют корректирующими перспективу. Тилт-шифт объективы обладают возможностью наклонять, поворачивать (от англ. tilt), плоскость изображения под углом к плоскости светочувствительного слоя. А также сдвигать (от англ. shift) плоскость изображения вдоль плоскости светочувствительного слоя.

Как работает тилт-шифт объектив?

Конструкция объектива такова (что внешне выделяет его из множества «родственников»), что передняя часть подвижна. Она может наклоняться на заданный угол относительно плоскости сенсора. Как следствие, вы можете получить глубину резко изображаемого пространства в одной части снимаемой сцены крайне маленькой, в другой – близкой к бесконечности.

Возможность сдвига передней части объектива вдоль плоскости светочувствительного сенсора может пригодиться в архитектурной фотографии. Снимая здание с помощью обычного объектива, вы, скорее всего, столкнётесь с искажённым изображением прямых линии. Вертикали будут изгибаться и сходиться к центру кадра.

Изображение высоких сооружений с помощью обычного объектива может получиться искажённым.

Применение тилт-шифт объектива в съёмке архитектуры – это возможность на этапе съёмки скорректировать изображение перспективы. Вместо того, чтобы выполнять коррекцию на этапе обработки.

Кто производит тилт-шифт объективы?

Компания Canon предлагает 4 объектива TS-E (tilt-shift), которые «охватывают» диапазон фокусных расстояний от 17 до 90 мм. Компания Nikon выпускает 3 объектива (PS-E, perspective control – «контроль перспективы») с фокусными расстояниями в диапазоне от 24 до 85 мм.

«Родные» тилт-шифт объективы совместимы как с полнокадровыми фотоаппаратами, так и с камерами, где установлен сенсор формата APS-C.

• Прим. переводчика – подробнее о размерах современных светочувствительных сенсоров и связанных особенностях Вы можете узнать из статьи «Основы фотографии #4.5».

Когда целесообразно использовать тилт-шифт объектив?

Он пригодится в съёмке архитектуры. Позволит «сохранить» вертикальными высокие стены зданий, которые в съёмке с обычным объективом «норовят» изогнуться в дугу и склониться к центру кадра. Такое искажение проявляется тем сильнее, чем выше снимаемое здание и ближе к нему располагаетесь вы – фотограф.

В режиме наклона плоскости передней линзы под углом к плоскости светочувствительного сенсора, тилт-шифт объектив очень полезен в пейзажной фотографии. В сюжетах, где необходимо объекты, как удалённые, так и близлежащие по отношению к точке съёмки, изобразить в резкости одновременно.

Как присоединить тилт-шифт объектив к фотоаппарату? Есть ли особенности?

Такие объективы имеют типичное крепление. Присоединяются к фотоаппарату тем же способом, что и обычные объективы. На самом объективе установлены элементы, позволяющие управлять углом наклона относительно плоскости сенсора и величиной смещения относительно оптической оси объектива.

Автор статьи: J. Meyer

Что такое объектив с функцией наклона и сдвига?

Среди категорий, в которые можно легко сгруппировать объективы, одна из наименее понятных — это категория «наклон-сдвиг». Итак, давайте углубимся в объективы с наклоном и сдвигом, чтобы увидеть, какие возможности делают их уникальными и привлекательными для фотографов.

Что такое объектив с наклоном и сдвигом?

Проще говоря, объектив с наклоном и сдвигом — это объектив, в котором оптика может наклоняться и / или смещаться по отношению к датчику изображения.Линзы с функцией наклона-сдвига также вращаются, чтобы позволить объективу наклоняться и / или сдвигаться в широком диапазоне направлений. Воспользуйтесь приведенными ниже ссылками при наведении указателя мыши, чтобы увидеть, как работают механизмы наклона, сдвига и поворота в объективе Canon TS-E 24mm f / 3.5L II Tilt-Shift.

Прежде чем мы рассмотрим, как объектив с наклоном-сдвигом может быть полезен для вашей фотографии, важно отметить, что объективы с наклоном-сдвигом не имеют автофокусировки. Разобравшись с этим, давайте посмотрим, какие преимущества могут дать нам функции наклона и сдвига.

Что делает функция наклона?

Функция наклона объектива с наклоном и сдвигом использует принцип Шаймпфлюга, который описывает ситуацию, когда плоскость объектива больше не параллельна плоскости изображения (или датчику изображения в случае зеркальных фотокамер). Хотя это может показаться пугающе сложным, важный вывод заключается в том, что функция наклона может резко изменить вашу плоскость резкого фокуса.

В обычном объективе плоскость фокуса проходит параллельно сенсору.Это означает, что если вы сфокусируетесь на объекте на расстоянии 4 фута обычным объективом с умеренно широкой диафрагмой, все слева направо будет в фокусе на вашем расстоянии фокусировки 4 фута, с постепенными участками перед и за точкой фокусировки. становится не в фокусе. Однако, наклоняя объектив влево или вправо, вы изменяете фокальную плоскость с параллельной на приближающуюся-перпендикулярную датчику изображения, в результате плоскость фокусировки проходит вертикально через рамку (если не используется функция поворота).Это означает, что все, от передней до задней части изображения, может быть в фокусе даже при использовании умеренно широкой диафрагмы, при этом области слева и справа от области фокусировки постепенно становятся не в фокусе.

В качестве альтернативы, наклоняя объектив вверх или вниз, вы можете усилить эффект ограниченной глубины резкости при заданной диафрагме. Эта техника используется для того, чтобы города выглядели как копии масштабных моделей при съемке с высоты птичьего полета.

Давайте посмотрим на несколько примеров наклона из обзора TS-E 24L II, все они были сняты при диафрагме f / 3.5. Обратите внимание на резкое изменение плоскости резкого фокуса на изображениях ниже.

Что делает функция переключения передач?

Функция сдвига объектива с наклоном и сдвигом, как следует из названия, позволяет оптике объектива смещаться относительно датчика изображения. Ключ к этой интригующей способности заключается в том, что объективы со сдвигом и наклоном предназначены для проецирования круга изображения, который намного больше, чем у традиционных объективов. Например, TS-E 24 f / 3.5 Tilt-Shift проецирует круг изображения 67,2 мм, что намного больше, чем у традиционных 43.Круг изображения объектива EF 2 мм.

Смещая объектив, вы можете имитировать фотографирование объекта с другого положения камеры. Используя функцию сдвига, вы можете создавать фотографии архитектуры без сходящихся вертикальных линий. Для этого камера должна быть ровной и направлена ​​прямо на здание. Затем линза смещается вверх, чтобы охватить верхнюю часть здания и, в некоторых случаях, значительную часть неба для оптимального кадрирования (жертвуя при этом близлежащими элементами переднего плана).Поскольку линза выровнена, вертикальные линии не сходятся. А поскольку объектив сдвинут, он имитирует вид камеры, расположенной намного выше, чем это было на самом деле.

Одно из конкретных применений функции сдвига заключается в том, чтобы учесть невозможные в противном случае углы камеры при фотографировании с зеркалами. В приведенном ниже примере вид предполагает, что камера была размещена непосредственно перед зеркалом (или, по крайней мере, в пределах отражения зеркала). Однако на самом деле камера была размещена сразу за отражением зеркала и сдвинута (в данном случае вправо), чтобы создать желаемое кадрирование.

Еще одно использование функции сдвига — помощь в создании панорамных изображений. Оставив камеру неподвижной, вы можете захватывать кадр, используя сдвиг влево, по центру и вправо — избегая ловушек параллакса — что позволяет легко сшивать панорамы при постобработке.

Давайте еще раз посмотрим на примеры из TS-E 24mm f / 3.5L, но на этот раз сосредоточимся на его способности переключения.

Сводка

Как видно из информации и примеров изображений выше, объектив с наклоном и сдвигом предоставляет уникальные возможности для создания творческих изображений.Объективы со сдвигом и наклоном полезны для коррекции перспективы, увеличения / уменьшения глубины резкости и панорамной фотографии, а один (или несколько) объективов со сдвигом и наклоном могут стать идеальным дополнением к вашему комплекту.

Ознакомьтесь со следующей информацией об объективах с функцией наклона и сдвига:

Больше фотографий 101 статей:

Объективы с управлением перспективой и наклоном-сдвигом

В последние годы в фотографическом сообществе наблюдается всплеск популярности манипуляции с перспективой.Будь то эксцентричность подделки миниатюр или мечтательная элегантность выборочного размытия, объективы с наклоном и сдвигом, несомненно, укрепили свое место в списках покупок многих современных фотографов. Хотя они, безусловно, знакомы серьезным архитектурным и пейзажным фотографам, они становятся все более подходящими для художественных работ в портретной живописи, натюрмортах и ​​даже в кинопроизводстве.

Благодаря постоянному присутствию среди кинематографистов они достигли большого экрана.В 2010 году фильм Дэвида Финчера « The Social Network » включал в себя красиво снятую сцену Королевской регаты в Хенли, где прохожие и зрители были размыты избирательной расфокусировкой. Получился эмоциональный, визуально убедительный результат, свидетельствующий о творческих силах этого типа фотографии. Независимо от того, как вы собираетесь его использовать, базовое понимание механизма наклона-сдвига перед тем, как сделать его следующей крупной покупкой, — это первый шаг к созданию этих убедительных, ярких изображений.

Tilt-shift предлагает практический подход к оптическим манипуляциям и управлению перспективой.Наклон определяет плоскость фокуса, позволяя вам направить объектив под углом, отличным от перпендикулярного плоскости изображения. Поскольку обычный объектив может фокусироваться только на одной плоскости, области резкости на фотографии будут находиться на одинаковом расстоянии от камеры. При наклоне фокальная плоскость становится податливой.

Благодаря принципу Шаймпфлюга становится возможным захватить изображение полностью в фокусе (фон и передний план), а также сузить фокальную плоскость до небольшой полосы четкости, окруженной мягким размытием.Именно с помощью манипуляции с наклоном возможна имитация миниатюр, создавая иллюзию сверхмалой глубины резкости, как если бы вы смотрели в диораму. Часто это приводит к тому, что объектив со сдвигом и наклоном несправедливо называют уловкой для одного человека менее знакомыми с ним.

Shift — это параллельное смещение линзы вверх или вниз к плоскости изображения. Это дает фотографу возможность корректировать место объекта в композиции без необходимости перемещать саму камеру.Он также сохраняет все квадраты, устраняя схождение вертикальных линий, явление, известное как «трапецеидальное искажение», которое возникает, например, при фотографировании высоких зданий.

Для профессиональной архитектурной фотографии эти качества необходимы для сохранения прямоугольности зданий и четкости их изображения. Творческие возможности наклона также привлекают фотографов, которые хотят добавить динамизма портретной съемке, свадьбам, натюрмортам и выделить детали. Компания Nikon производит три варианта объектива со сдвигом и наклоном, обозначенных буквой «PC-E», что означает «управление перспективой.«Среди них широкоугольный PC-E Nikkor 24mm f / 3.5D ED, PC-E Nikkor 45mm f / 2.8D ED стандартной длины и средний телефото PC-E Nikkor 85mm f / 2.8D. У Canon есть четыре механизма изменения наклона (TS-E) на рынке, два из которых (TS-E 17mm f / 4L и TS-E 24mm f / 3.5L II) имеют престижную красную полосу серии L. Остальные два варианта — TS-E 45 мм f / 2,8 и TS-E 90 мм f / 2,8.

Те, кто хочет вложить немного больше в объектив со сдвигом и наклоном, могут рассмотреть Schneider Optics, чья линейка профессиональных стекол совместима с камерами Canon, Nikon, Sony Alpha, Pentax и Mamiya / Phase One.Эти объективы доступны в вариантах 28 мм f / 2,8, 50 мм f / 2,8 и 90 мм f / 4,5 для зеркальных фотокамер, а также 120 мм f / 5,6 для среднеформатных камер Mamiya / Phase One. Бюджетные 24-миллиметровые широкоугольные объективы со сдвигом и наклоном также доступны от Bower, Samyang и Rokinon. Эти объективы разработаны для совместимости с камерами Canon, Nikon и Sony Alpha. Фотографы, которые плохо знакомы с тилт-сдвигом, должны иметь свои штативы наготове и рассчитывать на время обучения, так как все эти объективы имеют ручную фокусировку и требуют некоторой тонкости.

Задолго до цифровой эры регулировка наклона и смещения была достигнута с помощью традиционных камер обзора путем манипулирования гибким сильфоном между двумя стандартами. Передний стандарт, в котором находится линза, можно перемещать вверх или вниз в параллельной плоскости для сдвига или наклонять по наклонной оси для наклона. Эти широкоформатные камеры до сих пор используются серьезными и профессиональными архитектурными фотографами и даже были оптимизированы для цифровых функций. Такие камеры, как цифровая полевая камера Linhof Techno, разработаны специально для коммерческой архитектурной фотографии и оснащены гибкими сильфонами, которые расширяются для фокусировки до 240 мм.

Многим фотографам, которым нравится игривая, творческая свобода наклона, не обязательно требуется корректирующий контроль за смещением. В таких случаях цена на объектив с наклоном и сдвигом может показаться экстравагантным и ненужным. К счастью, серия линз и оптики Lensbaby обеспечивает оптимальную дозу доступной настройки перспективы, чтобы добавить что-то особенное в портретную, экологическую и натюрмортную фотографию. В частности, объектив Composer Pro с оптикой Edge 80 Optic (в настоящее время доступен для камер Nikon и Canon) позволяет стрелкам наклонять плоскость фокуса и создавать области выборочного размытия.При соответствующем манипулировании это может привести к причудливому эффекту миниатюры или может просто добавить мечтательную завершенность портретной живописи, пейзажу и многому другому.

В качестве последнего средства также стоит отметить, что в самой последней версии Adobe Lightroom 6 есть раздел «Разработка» для корректирующего управления перспективой. На панели «Коррекция объектива» пользователи могут щелкнуть вкладку «Основные» для переключения между серией режимов вертикального положения (Авто, Уровень, Вертикаль и Полный), которые корректируют незначительные трапецеидальные искажения и искажения.Хотя это не так удобно в экстремальных ситуациях, это эффективный инструмент для тех, кто хочет выровнять вертикальные линии на фотографиях зданий и пейзажей, снятых с помощью обычного объектива.

Лучшие объективы с функцией наклона и сдвига в 2021 году

Лучшие объективы со сдвигом и наклоном позволяют изменять угол оптического пути относительно датчика изображения. Они также позволяют сместить оптическую ось так, чтобы она находилась не по центру, но по-прежнему была параллельна плоскости изображения. Эти две настройки позволяют управлять плоскостью резкого фокуса и корректировать сходящиеся вертикали на архитектурных снимках.Это может показаться революционным, но на самом деле широкоформатные пленочные камеры принимали подобные вещи более века назад.

Так что же такого особенного в наклоне и сдвиге? Наклон объектива обеспечивает гораздо больший контроль над глубиной резкости, чем простая настройка диафрагмы, и без ограничений последней на выдержку. Наклоняя объектив в одном направлении, вы можете постепенно увеличивать глубину резкости, пока она не станет почти бесконечной.

Мы наблюдаем растущее количество «макро» или «микро» объективов со сдвигом наклона и наклона от Canon и Nikon соответственно, которые позволяют получить до 0.5-кратное увеличение при максимальной настройке фокусировки. Таким образом, эти объективы очень хорошо подходят для съемки с близкого расстояния, когда получение достаточной глубины резкости всегда является проблемой. Наклоните объектив в противоположном направлении, и вы сможете сделать глубину резкости очень маленькой, создав эффект «игрушечной камеры».

Наклон и сдвиг различаются

Наклон, конечно же, не единственное преимущество объективов этого типа. Функция сдвига дает вам возможность управлять эффектами перспективы.Действительно, Nikon дает своим объективам со сдвигом и наклоном приставку PC (управление перспективой). Классическое использование функции сдвига — в архитектурной фотографии. Снимайте с уровня земли с помощью обычного объектива, и будет казаться, что высокие здания наклонены внутрь к вершине. Набрав необходимое количество сдвига, вы можете противодействовать появлению сужающихся внутрь стен по мере того, как они поднимаются вверх. Еще один изящный прием применения сдвига заключается в том, что вы можете снимать прямо в зеркало и убрать себя и камеру с отражения.

Благодаря независимым механизмам поворота современные объективы Canon позволяют использовать функции наклона и сдвига по любой оси как для альбомной, так и для портретной ориентации. То же самое можно сказать и о новейшем 19-мм объективе Nikon PC. Однако старые объективы Nikon PC-E, представленные в нашем руководстве, имеют только один механизм вращения. Вся линза в сборе может вращаться, но по умолчанию оси для функций наклона и сдвига всегда остаются перпендикулярными друг другу. Вы можете изменить конфигурацию объектива PC-E в сервисном центре Nikon, чтобы его функции наклона и сдвига работали на одной оси.Эту ориентацию обычно предпочитают пейзажные фотографы.

Canon и Nikon в значительной степени доминируют в этом секторе и на данный момент, хотя они доступны только для каждой из линейки цифровых зеркальных камер компании. Нам еще предстоит увидеть, как ни один из крупных производителей выпускает объективы для беззеркальных камер с функцией наклона и сдвига. Тем не менее, у независимого производителя Samyang есть объектив для беззеркальных камер (см. Ниже), а Laowa недавно выпустила объектив 15 мм f / 4.5 со сдвигом Zero-D, который доступен для различных креплений, включая беззеркальные системы.Если вы ищете что-то более доступное, то есть ряд оптики Lensbaby, которая имитирует эффект наклона (но не движения сдвига).

Читайте подробнее о наших рекомендациях по выбору лучших объективов с наклоном и сдвигом…

Лучшие объективы со сдвигом и наклоном

Canon

1. Canon TS-E 17mm f / 4L

У него самый широкий угол обзора среди всех объективов Canon TS-E

Технические характеристики

Крепление: Canon EF

Наклон: +/- 6.5 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,25 м

Максимальный коэффициент увеличения: 0,14x

Резьба фильтра: Нет

Размеры (ШxД): 89×107 мм

Вес: 820 г

Причины для покупки

+ Сверхширокий угол обзора + Отличная сборка и качество изображения

Причины, которых следует избегать

— Выступающий передний элемент — Нет резьбы для крепления фильтра

Сверхширокий угол обзора благодаря Этот 17-миллиметровый объектив делает его лучшим выбором для съемки небоскребов с близлежащих городских улиц, где физически невозможно отойти от здания так далеко, как вам хотелось бы.То же самое и при съемке архитектурных интерьеров, где пространство может быть еще более ограниченным.

Типичный для большинства объективов Canon серии L, он имеет прочную, профессиональную конструкцию, которая включает в себя всесторонние погодные уплотнения. Высококачественный оптический тракт включает в себя большой стеклянный элемент прецизионной формовки и четыре элемента UD (сверхнизкой дисперсии) для повышения резкости и контрастности, сохраняя при этом жесткий контроль над хроматическими аберрациями. Объектив может фокусироваться до 0,25 м, поэтому вам нужно быть осторожным, чтобы не ударить выпуклый, выступающий передний элемент о объекты при съемке крупным планом.

2. Canon TS-E 24mm f / 3.5L II

Идеально подходит для архитектурной фотографии

Технические характеристики

Крепление: Canon EF

Наклон: +/- 8,5 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,21 м

Максимальный коэффициент увеличения: 0,34x

Резьба фильтра: 82 мм

Размеры (ШxД): 89×107 мм

Вес: 780 г

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Резкость по углам + Резьба для капота и фильтра

Причины, по которым следует избегать

-Не хватает 0.5x макрообъектив — довольно большая резьба фильтра 82 мм

Фокусное расстояние 24 мм этого объектива хорошо подходит для большинства архитектурных фотографий. Угол обзора менее экстремальный, чем у родственника TS-E 17 мм, но должен оказаться достаточным даже для съемки больших зданий с довольно близкого расстояния. Возможный сдвиг должен быть достаточным для корректировки перспективы, а диапазон наклона немного больше больше, чем в 17-миллиметровом объективе. Дополнительным преимуществом является то, что у этого объектива есть крепежная резьба для удобной установки фильтров, хотя и с довольно большим диаметром 82 мм, и вы можете снимать с установленной блендой, что хорошо для физической защиты переднего элемента, а также для уменьшения ореолов и бликов. .Версия объектива Mark II обеспечивает улучшенное качество изображения с большей резкостью по краям и углам кадра. Как и в случае с 17-миллиметровым объективом, он включает в себя большой точно отформованный асферический элемент и четыре UD-элемента, а также высокотехнологичное покрытие SWC (Sub Wavelength Coating).

3. Canon TS-E 50mm f / 2.8L Macro

«Стандартное» фокусное расстояние с нестандартными преимуществами

Технические характеристики

Крепление: Canon EF

Наклон: +/- 8.5 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,27 м

Максимальный коэффициент увеличения: 0,5x

Резьба фильтра: 77 мм

Размеры (ШxД): 87×115 мм

Вес: 945 г

Причины для покупки

+ Естественная перспектива + 0,5-кратное макро-увеличение

Причины, по которым следует избегать

— Достаточно близкое рабочее расстояние для макросъемки — Обычно дорого

Canon утверждает, что это идеальный объектив для пейзажной и архитектурной съемки фотография, хотя многие могут предпочесть больший угол обзора TS-E 24 мм.С другой стороны, фокусное расстояние 50 мм действительно дает очень естественную перспективу просмотра, что может быть предпочтительнее, если вам мало места.

Этот объектив также добавляет 0,5-кратное макро-увеличение при съемке с ближайшего фокусного расстояния 0,27 м, хотя это может показаться немного коротким, если вы пытаетесь снимать робких жуков и тому подобное. В оптическом тракте присутствуют два UD-элемента, а также двойное высокотехнологичное покрытие Air Sphere и Subwavelength для предотвращения ореолов и бликов.

• Подробнее: Как создать панорамную фотографию с помощью объектива с наклоном и сдвигом

4. Canon TS-E 90mm f / 2.8L Macro

Классическое макро-фокусное расстояние с улучшенными функциями наклона и сдвига

Технические характеристики

Крепление: Canon EF

Наклон: +/- 10 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Минимальное расстояние фокусировки: 0,39 м

Максимальный коэффициент увеличения: 0.5x

Резьба фильтра: 77 мм

Размеры (ШxД): 87×117 мм

Вес: 915 г

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Естественное рабочее расстояние для макросов + Премиум качество сборки

— Причины, которых следует избегать Ограниченное расстояние фокусировки — Незначительное виньетирование

Фокусное расстояние от 90 мм до 100 мм обычно идеально для макросъемки, поскольку оно обеспечивает естественное рабочее расстояние около 30 см между фокальной плоскостью и объектом.В данном случае это расстояние увеличивается до 39 см, так как объектив обеспечивает максимальное увеличение 0,5x вместо полного 1,0x при самой близкой настройке фокуса. Даже в этом случае это позволяет значительно увеличивать крошечные объекты при съемке крупным планом.

Canon подчеркивает, что этот объектив предназначен не только для макросъемки, но и рекламирует его пригодность для портретной съемки и съемки продуктов. Мы не совсем уверены в его достоинствах для портретной съемки, но управление перспективой и глубиной резкости может быть очень полезным в фотографии продукта.

5. Canon TS-E 135mm f / 4L Macro

Самый «телеобъектив» с наклоном и сдвигом в арсенале Canon

Технические характеристики

Крепление: Canon EF

Наклон: +/- 10 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,47 м

Максимальный коэффициент увеличения: 0,5x

Резьба фильтра: 82 мм

Размеры (ШxД ): 89×139 мм

Вес: 1110 г

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Полезное фокусное расстояние телефото + 0.Функция 5-кратного макросъемки

Причины, по которым следует избегать

— Тяжелые, более 1 кг — Скромная максимальная диафрагма

Типичный для объективов Canon серии L с наклоном и сдвигом, 135 мм имеет красивую конструкцию и предлагает очень плавное и точное управление всем, от фокусировки до наклона , сдвиг и вращение. Действительно, объективы TS-E очень практичны, поскольку у них нет автофокуса, и все нужно настраивать вручную.

Вы также обнаружите, что вам нужно установить компенсацию экспозиции при использовании функций наклона и сдвига.Фокусное расстояние 135 мм, вероятно, будет наименее популярным вариантом, не говоря уже о том, что любые объективы со сдвигом и наклоном действительно являются предметом массового потребления. Canon заявляет, что этот объектив больше ориентирован на студийное использование, и возможность макросъемки 0,5x, безусловно, может пригодиться.

Nikon

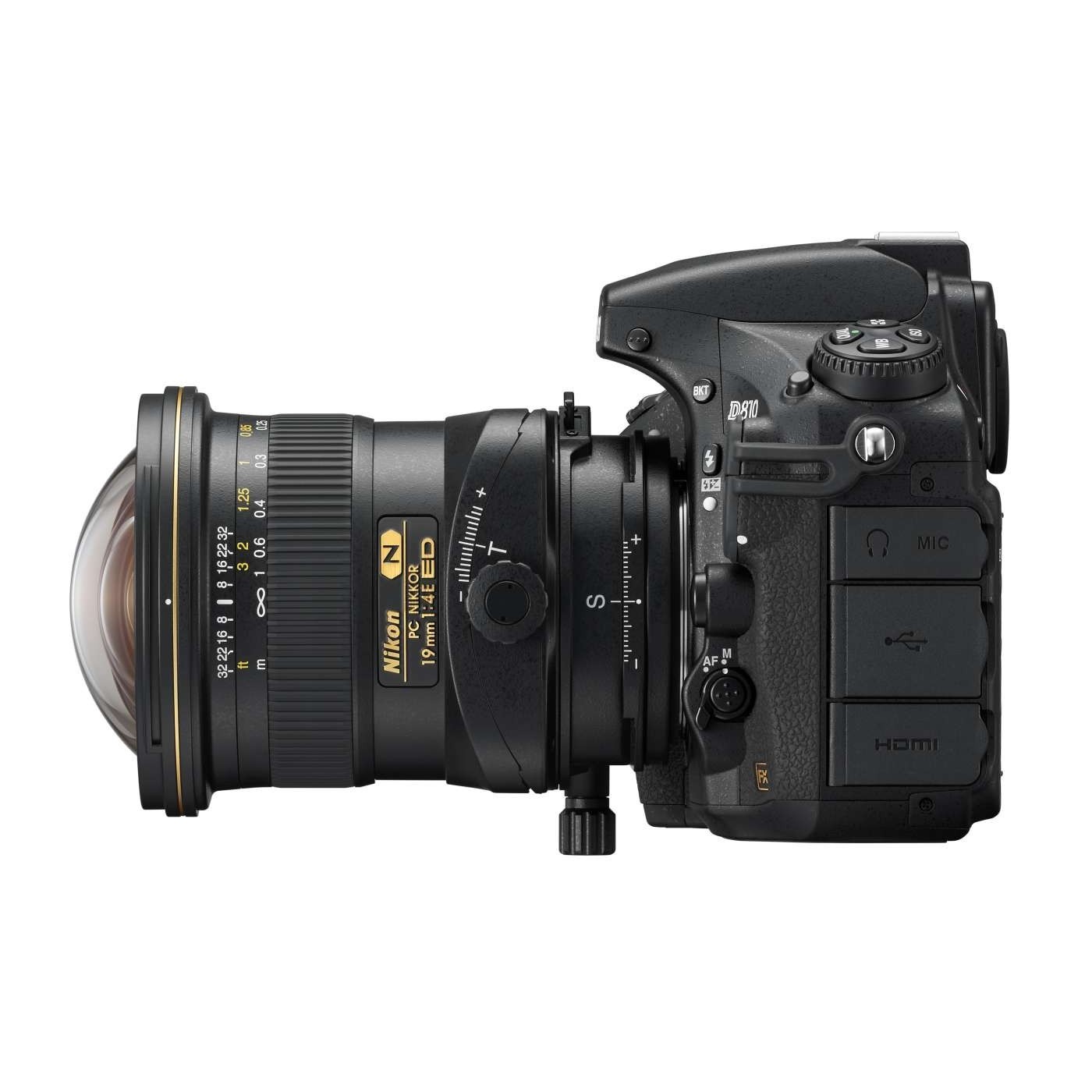

6. Nikon PC 19mm f / 4E ED

Новый объектив Nikon PC

Технические характеристики

Крепление: Nikon F (FX)

Наклон: +/- 7,5 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0.25 м

Максимальный коэффициент увеличения: 0,18x

Резьба фильтра: нет

Размеры (ШxД): 89×124 мм

Вес: 885 г

ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

Причины для покупки

+ Механизмы двойного вращения

-Очень дорого-Незащищенный передний элемент

Сверхширокоугольный объектив Nikon 19 мм — своего рода революция в линейке объективов с функцией управления перспективой. У старых объективов PC-E есть только один механизм вращения, а у этого — два.Что особенно важно, это позволяет вам изменять ось функции наклона относительно функции сдвига на лету, без необходимости отправлять объектив в сервисный центр Nikon для перенастройки. В этом отношении новый объектив PC более сопоставим с объективами Canon TS-E. Фокусное расстояние 19 мм позволяет снимать даже высокие здания с довольно близкого расстояния, а также идеально подходит для тесных архитектурных интерьеров, где ваша спина может буквально упираться в стену.

Оптическое украшение включает два асферических элемента, три элемента ED (со сверхнизкой дисперсией) и нанокристаллическое покрытие.Механическое управление функциями фокусировки и наклона-сдвига / вращения безупречно во всем. Это очень дорого, даже для объектива для ПК, но вы получаете то, за что платите.

7. Nikon PC-E 24mm f / 3.5D ED

Отлично подходит для архитектурной фотографии

Технические характеристики

Крепление: Nikon F (FX)

Наклон: +/- 8,5 градусов

Сдвиг: +/- 11,5 градусов

Поворот: +/- 90 градусов

Мин. Расстояние фокусировки: 0.21 м

Максимальный коэффициент увеличения: 0,37x

Резьба фильтра: 77 мм

Размеры (ШxД): 83×108 мм

Вес: 730 г

ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

Причины для покупки

по сравнению с универсальным широкоугольным обзором + Хорошая цена к ПК 19 мм

Причины, которых следует избегать

— Отсутствие механизмов двойного вращения — Края кадра могут быть более резкими

Угол обзора широкоугольного объектива 24 мм идеально подходит для архитектурной фотографии с естественного расстояния, в то время как возможность смещения этого Линза позволяет корректировать перспективу и не допускать наклона вертикальных краев внутрь.В отличие от нового 19-миллиметрового объектива PC, у этого есть только обычный механизм одинарного вращения, поэтому вы можете применять наклон или сдвиг только в перпендикулярных плоскостях друг к другу, что менее полезно для пейзажных фотографов.

С другой стороны, и в отличие от объектива PC 19 мм, передний элемент может быть защищен блендой во время съемки, а также имеется крепежная резьба для легкого добавления фильтров. Превосходное качество изображения благодаря стеклу ED и нанокристаллическому покрытию.

8.Nikon PC-E Micro 45mm f / 2.8D ED

Подходит как для макросъемки, так и для обычной съемки

Технические характеристики

Крепление: Nikon F (FX)

Наклон: +/- 8,5 градусов

Сдвиг: +/- 11,5 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,25 м

Максимальный коэффициент увеличения: 0,5x

Резьба фильтра: 77 мм

Размеры (ШxД): 83×112 мм

Вес: 740 г

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Естественная перспектива + 0.Максимальный 5-кратный коэффициент увеличения + Очень точное управление

Причины, которых следует избегать

-Ограниченный наклон и сдвиг на некоторых зеркальных фотокамерах

Возможно, вы не сможете втиснуть очень большие здания в кадр изображения, по крайней мере, на городских улицах, но Фокусное расстояние этого объектива 45 мм обеспечивает очень естественную перспективу при обычной съемке.

Естественно, вы все еще можете исправлять ошибки перспективы с помощью функции сдвига объектива, а также контролировать глубину резкости с помощью опции наклона.Как обычно с объективами PC-E, а не с более новым PC 19mm Nikkor, функции наклона и сдвига заблокированы по перпендикулярным осям, независимо от того, поворачивается ли объектив для съемки в альбомной или портретной ориентации. И, как и в случае с другими объективами PC-E, общий диапазон движений наклона и сдвига может быть ограничен при использовании некоторых корпусов камер (в основном корпусов DX) из-за непосредственной близости нижнего переднего края кожуха видоискателя.

9. Nikon PC-E Micro 85mm f / 2.8D

Хороший выбор для макросъемки

Технические характеристики

Крепление: Nikon F (FX)

Наклон: + / -8.5 градусов

Сдвиг: +/- 11,5 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,39 м

Максимальный коэффициент увеличения: 0,5x

Резьба фильтра: 77 мм

Размеры (ШxД): 84×107 мм

Вес: 635 г

Причины для покупки

+ Популярное фокусное расстояние 85 мм + 0,5-кратное макро-увеличение + Усовершенствованные элементы управления

Причины, которых следует избегать

-Совершенно старый

Этот объектив дает 0,5-кратное увеличение при съемке минимальное расстояние фокусировки 39 см, позволяющее воспроизводить небольшие объекты с половинным размером на датчике изображения.Это делает его идеальным для фотографирования жуков и других мелких предметов с удобного рабочего расстояния, при этом используя функцию наклона для увеличения глубины резкости.

Объектив также является хорошим выбором для фотографии продуктов, где функция сдвига может быть одинаково полезна для коррекции любых перспективных эффектов. Это наименее дорогой из линейки объективов Nikon с управлением перспективой, но все же довольно дорогой.

Laowa

10.Laowa 15mm f / 4.5 Zero-D Shift Lens

Самый широкоугольный сдвигающий объектив, доступный от любого производителя

Технические характеристики

Крепление: Canon EF, Canon RF, Sony E, Nikon F, Nikon Z

Наклон: Нет

Сдвиг: +/- 11 мм

Вращение: 360 °

Мин. Расстояние фокусировки: 0,2 м

Резьба фильтра: нет

Размеры: 79×103 мм

Вес: 597 г

Причины для покупки

+ Чрезвычайно широкий -угловой объектив + Возможно, самый резкий на рынке

Причины, которых следует избегать

-Процент внутреннего отражения -Выступающий передний элемент — без фильтров

Это самый широкоугольный объектив на рынке в настоящее время на рынке с полем обзора без других сдвиговых объективов может совпадать.Однако, в отличие от других объективов из этого списка, сдвигающий объектив Laowa 15 мм не предлагает никаких функций наклона. Он также имеет самую маленькую максимальную диафрагму — хотя для многих людей, снимающих с такими объективами, это может не быть проблемой. Помимо самого широкого поля зрения, еще одним важным преимуществом этого объектива является то, что он предлагает одно из лучших качеств изображения. Вполне возможно, что это самый резкий объектив в списке с четкими и четкими деталями по всему кадру и даже по краям.Самым большим недостатком этого объектива является то, что в суровых условиях освещения объектив действительно страдает от множества внутренних отражений, которые могут значительно снизить качество изображения.

• Обзор Laowa 15mm f / 4.5 Zero-D Shift

Samyang / Rokinon

11. Samyang / Rokinon Tilt-Shift 24mm f / 3.5 ED AS UMC

Это отличный объектив с функцией наклона и сдвига, если у вас ограниченный бюджет

Технические характеристики

Крепление: C-EF, CM, NF, PK, SA, SE, Sam-NX, FX

Наклон: +/- 8.5 градусов

Сдвиг: +/- 12 градусов

Вращение: +/- 90 градусов

Мин. Расстояние фокусировки: 0,2 м

Максимальный коэффициент увеличения: 0,45x

Резьба фильтра: 82 мм

Размеры (ШxД): 86×107 -139 мм

Вес: 646-749 г

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Покупка сравнительно недорого + Широкий выбор вариантов крепления

Причины, по которым следует избегать

-Ручное управление диафрагмой -3

собственный 9000 -брендовые объективы Canon и Nikon с наклоном и сдвигом, этот Samyang 24 мм доступен с широким спектром вариантов крепления, включая Canon EF, Canon EF-M, Nikon F (FX), Pentax K, Sony A, Sony E, Samyang NX и Fujifilm X.

Они стоят всего от четверти до половины цены объективов Canon и Nikon с наклоном и сдвигом, но все же продуманы и продуманы до мелочей. Качественное стекло включает в себя два асферических элемента и два элемента ED, а многослойное покрытие нанесено на все 16 элементов на оптическом пути. Весь блок наклона-сдвига объектива можно поворачивать на угол до 90 градусов вправо, в то время как секция наклона может независимо поворачиваться на угол до 90 градусов влево. Качество изображения действительно очень хорошее, что делает Samyang разумной покупкой по такой цене.

Подробнее:
• Лучшая камера для пейзажной фотографии
• Лучшие макрообъективы 2020 года: станьте ближе к объектам, чем когда-либо прежде!
• Это лучшие беззеркальные камеры, которые вы можете получить прямо сейчас
• Хотите стать профессионалом? Мы проверяем лучшие камеры для профессионалов

Дополнительные руководства по покупке объективов:
• Лучшие фильтры для макросъемки
• Лучшие объективы 50 мм
• Лучшие объективы 70-200 мм
• Лучшие бюджетные телеобъективы
• Лучшие линзы 150–600 мм
• Лучшие линзы «рыбий глаз»

Обзор лучших предложений сегодняшнего дня

Что такое объектив с функцией наклона и сдвига и в чем его особенность?

Хотя камера немного отличается от человеческого глаза, когда дело доходит до перспективы, традиционный объектив очень близок к тому, чтобы запечатлеть то, что мы видим так, как мы это видим.Например, если вы стоите посреди дороги, кажется, что дорога сжимается по мере удаления от вас. Сделайте снимок той же дороги, и вы получите такой же вид. Это то, что помогает нам воспринимать глубину двухмерного изображения.

Но это с традиционным объективом. Добавьте объектив с наклоном и сдвигом к передней части камеры, и вы откроете возможности для изменения этой перспективы. Итак, что же такое объектив с наклоном и сдвигом? И как лучше всего использовать его?

Во-первых, краткое описание того, как работает традиционный объектив камеры.Объектив захватывает круглое изображение, но, поскольку оно проецируется на прямоугольный датчик, он отображает прямоугольную фотографию. Обычно круг изображения объектива фиксируется по отношению к положению датчика камеры.

Так что же такое объектив со сдвигом наклона? Объектив с наклоном и сдвигом позволяет фотографу изменять положение круга изображения. Наклоняя объектив, вы изменяете центр этого круга изображения, что может выпрямить линии, которые кажутся сходящимися на расстоянии. Корпус камеры остается в том же положении, но сдвиг наклона регулирует перспективу объектива.Это делает объективы с наклоном и сдвигом большим подспорьем для архитектурной фотографии. Прямые стены могут на самом деле выглядеть кривыми из-за перспективы объектива; Линзы с наклоном и сдвигом могут изменить эту перспективу, снова сделав стены прямыми.

В курсе CreativeLive «Фотография природы и пейзажа» Джон Гринго мастерски демонстрирует это различие:

Большинство объективов захватывают круг, размер которого не превышает размера сенсора, но объектив со сдвигом наклона создает круг гораздо большего размера.Это необходимо, чтобы вы по-прежнему получали изображение при наклоне объектива. Однако у него есть еще одно преимущество. Там, где у большинства объективов качество изображения ухудшается по краям, объектив со сдвигом наклона, даже когда направлен прямо вперед, имеет тенденцию давать более однородное качество изображения.

Возможность изменять положение круга изображения имеет более чем одно приложение. В архитектуре это означает выпрямление линий, которые кажутся кривыми из-за перспективы. Объектив с наклоном и сдвигом также сделает здание более внушительным, выпрямляя эту перспективу.Часто невозможно отойти достаточно далеко от здания в многолюдном городе, чтобы сфотографировать его, не направив камеру вверх. Регулировка угла наклона и сдвига объектива может уменьшить ощущение, что вы смотрите на это здание.

Хотя архитектура — наиболее очевидное применение объектива со сдвигом наклона, многие другие объекты могут извлечь выгоду из того, что может предложить сдвиг наклона. При съемке последовательности изображений для объединения панорамы объектив со сдвигом наклона предотвращает ошибку параллакса, когда кажется, что горизонт изгибается.

Объективы с функцией наклона и сдвига также позволяют лучше контролировать глубину резкости изображения. Традиционно все, что находится на том же расстоянии от камеры, что и объект, оказывается в фокусе — это потому, что эти объекты лежат в одной фокальной плоскости. У обычного объектива фокальная плоскость параллельна камере. Наклоните объектив, и фокальная плоскость также наклонится, превратившись в диагональную линию, а не в линию, параллельную камере. Это создает впечатление гораздо большей глубины резкости, чем при съемке традиционным объективом с той же диафрагмой.С фокальной плоскостью в качестве диагонали также возможно иметь два объекта, которые параллельны друг другу, причем один из них находится в фокусе, а другой — нет.

Линзы с наклоном и сдвигом также стали популярными для создания эффекта «игрушечного городка» или придания реальным объектам вида фальшивых миниатюрных копий. Игрушечные городки часто создаются с камерой, направленной вниз, а объективом вверх, часто с высокой точки обзора.

Конечно, регулировка положения объектива имеет еще несколько более простых применений.Если вы не можете получить правильную перспективу, чтобы вырезать объект за пределы кадра, например, забор или перила, наклоните объектив, чтобы получить эту перспективу, даже не двигая ногами. Такое же управление перспективой можно применить к съемке отражающего объекта без отражения себя на фотографии.

В некоторой степени в Photoshop можно выровнять линии и имитировать эффекты игрушечного городка. Но многие снимки, сделанные с помощью объектива со сдвигом наклона, невозможны с использованием обычного объектива и программного обеспечения для редактирования.Как правило, возможны незначительные корректировки перспективы (хотя на это требуется больше времени), но экстремальные корректировки перспективы невозможно воссоздать при постобработке.

Объективы с наклоном и сдвигом — популярное дополнение к фотокамерам, особенно для фотографов, которые снимают архитектуру или просто хотят больше контролировать глубину резкости. Объективы Canon со сдвигом наклона обозначаются в названии буквой TS-E, а Nikon маркирует свои объективы с наклоном как PC-E. Schneider также делает несколько высококлассных переключателей наклона, а Lens Baby предлагает несколько доступных вариантов, ориентированных больше на энтузиастов, чем на серьезных профессионалов.

Объективы со сдвигом наклона позволяют фотографам регулировать перспективу объектива, не перемещая камеру. Они необходимы для профессиональных архитектурных изображений и забавны для экспериментов фотографам-любителям.

Как использовать объектив с наклоном и сдвигом творчески и для управления перспективой

Когда вы слышите фотографию с объективом с наклоном-сдвигом или съемку с наклоном-сдвигом, есть вероятность, что вам в голову пришло изображение, похожее на миниатюрную модель. Это потому, что с годами объективы со сдвигом и наклоном стали синонимом этого стиля.Миниатюрный вид взаимозаменяемо называется эффектом наклона-сдвига, и вы даже можете воссоздать его при постобработке. У этих линз есть и другие сильные стороны, которые стоит учесть.

Миниатюрный вид объективов с функцией наклона и сдвига.

Так зачем использовать объектив с наклоном и сдвигом?

Простой ответ здесь для управления перспективой. Если вы сравните свои обычные объективы с объективом со сдвигом и наклоном, вы заметите, что они построены по-другому. Последние предназначены для физического перемещения (наклона, сдвига и поворота) независимо от камеры и друг от друга.Эта особенность дизайна дает вам отличный контроль над перспективой и глубиной резкости. Фактически, линза наклона-сдвига также известна как линза управления перспективой.

Слева: снимок с камерой, направленной вверх, чтобы запечатлеть всю сцену. Справа: объектив сдвинут для минимизации искажений.

Наклон против сдвига

Функция наклона позволяет удерживать различные элементы в фокусе на разных плоскостях. Таким образом, вы можете снимать два объекта на двух разных расстояниях. С обычным объективом, если вы хотите снимать с широкой диафрагмой, вам обычно приходится выбирать фокусировку между передним или задним планом.Объектив с функцией наклона и сдвига позволяет сфокусировать оба объекта съемки.

Функция сдвига позволяет минимизировать искажение (обычное при использовании широкоугольных объективов) при съемке с высокого или низкого угла. Это также помогает исправить схождение вертикальных линий (наклон зданий).

Использование объектива с функцией наклона и сдвига

Архитектура

При фотографировании архитектуры функция сдвига помогает сохранить правильную перспективу. Обычно, когда вы хотите, чтобы в кадре было целое здание, вы наклоняете камеру вверх.Если вы когда-либо пробовали это сделать, вам будут знакомы изображения, на которых здания кажутся наклоненными назад.

Черч снят на 24 мм со стандартным объективом.

Этот перекос вызван тем, что плоскость сенсора камеры названа по отношению к зданию. В идеале датчик должен быть перпендикулярен земле и направлен прямо вперед / по центру. С объективом с наклоном-сдвигом вместо того, чтобы наклонять камеру вверх, вы «сдвигаете» объектив. Поскольку камера остается на месте и физически перемещается только объектив, ваше здание будет прямым.Этот прием очень помогает при съемке интерьеров с высокими потолками.

Черч, снятый на 24 мм с помощью объектива с наклоном и сдвигом.

Пейзажи

В пейзажной фотографии одно из основных применений объектива с наклоном и сдвигом — минимизация искажений широкоугольного объектива. Еще один отличный способ использовать этот объектив — для панорамных снимков. Обычная проблема с панорамами заключается в том, что после того, как снимки сшиты вместе, все еще есть некоторые искажения, которые нужно исправить. Когда это искажение будет исправлено в процессе пост-обработки, вы можете потерять часть сцены.Используя функцию сдвига объектива, вы можете создавать панорамы высокого разрешения без искажений с незначительной постобработкой.

Творческое использование объективов с функцией наклона и сдвига

Миниатюры

Функция наклона объектива обеспечивает тот миниатюрный вид, с которым вы, вероятно, знакомы. Эффект миниатюры — это когда вы берете сцену в натуральную величину и заставляете ее выглядеть так, как будто она находится в миниатюрном масштабе. Объектив здесь используется для добавления размытия к фотографии, имитирующего малую глубину резкости.Это имитирует вид, который вы получаете, когда используете макрообъектив для съемки миниатюрной модели.

Размытие сверху и снизу создает впечатление, что ваша камера находится всего в нескольких дюймах от сцены.

Чтобы создать такой вид, вам нужно быть выше, чем на 10 футов / 3 метра (рекомендуется, если возможно, выше). Высота дает вам такую ​​же перспективу, как если бы вы смотрели вниз на миниатюрную модель. Таким образом, помимо объекта, для таких фотографий важна высокая точка обзора.

Функция наклона позволяет творчески добавить размытие (на этом изображении размытие находится справа).

Примечание. При более широкой съемке вы лучше чувствуете место.

Портреты

Съемка портретов с помощью объектива с наклоном и сдвигом может быть весьма творческой. На самом базовом уровне теперь вы можете сфокусировать два объекта (или группу), даже если они могут находиться на разном расстоянии от объектива.

Еще одно творческое применение — запечатлеть кого-то, кто идет к вам или от вас.Как известно, движущийся человек может быстро оказаться не в фокусе. Но с объективом с наклоном и сдвигом у вас есть возможность расширить плоскость фокуса на переднюю и заднюю часть вашего идущего объекта, чтобы они оставались резкими даже на разных расстояниях.

Бонус: принцип Шаймпфлюга

Принцип Шаймпфлюга — это когда большая часть вашей предметной плоскости находится в фокусе (от ближнего до дальнего) и относится к тому, что выглядит как почти бесконечная глубина резкости. Чтобы достичь такой большой «глубины резкости», вы наклоняете плоскость фокуса в том же направлении, что и плоскость объекта, что позволяет сфокусировать изображение в различных точках на плоскости объекта.

Автор Фил Хантер в английской Википедии — перенесено из en.wikipedia в Commons Якопо Вертером., Общественное достояние

Например, если вы снимаете поле цветов, уходящих вдаль, и хотите, чтобы все цветы были в фокусе. Съемка с малой диафрагмой подойдет, но может (в зависимости от освещения) увеличить выдержку, что снижает вероятность получения резких цветов. Изменяя плоскость фокусировки, ваш объектив с наклоном и сдвигом позволяет снимать с более широкой диафрагмой, сохраняя при этом все ваши цветы в фокусе.

Заключение

Управление перспективой, которое предлагают объективы с наклоном и сдвигом, сэкономит вам много времени при постобработке, а также является отличным способом корректировки ограничений глубины резкости большинства объективов. Эти линзы также дают большую глубину без необходимости использовать меньшую диафрагму. Итак, помимо выпрямления высоких зданий, для чего вы использовали или надеетесь использовать линзы со сдвигом и наклоном?

Вот еще несколько творческих идей для вас. Пожалуйста, поделитесь своими изображениями с наклоном и сдвигом в комментариях ниже.

Фокусирующие линзы со сдвигом наклона и наклона — световой пейзаж

Эта статья опубликована одновременно с сообщением этого сайта в мае 2008 года о новом объективе Nikon 24 мм PC-E. Он предназначен для более подробного объяснения принципов использования линз этого типа. Спасибо Дэвиду Саммерхейсу за разрешение перепечатать это руководство здесь.

Введение

В обычных 35-миллиметровых объективах камеры ось объектива устанавливается в фиксированном положении под прямым углом к ​​плоскости пленки.Объектив может двигаться вперед и назад, создавая перед собой плоскость резкого фокуса. Кусочек сфокусированного пространства, если хотите, который также движется вперед и назад, но всегда параллельно плоскости пленки.

Tilt-shift разработаны для имитации движений камеры, характерных для больших монорельсовых и технических полевых камер. Эти камеры с их прекрасным механическим управлением имеют возможность перемещать этот кусок пространства влево и вправо, вверх и вниз и, что наиболее важно, наклонять и отклонять его от перпендикуляра.Например, наклоняя объектив вперед на нужное расстояние, фотограф может настроить плоскость фокуса так, чтобы она проходила по земле, обеспечивая значительно увеличенную видимую глубину резкости даже при широко открытом объективе!

Это классическая иллюстрация правила Шаймпфлюга в действии. Теодор Шаймпфлуг (1865-1911) заявил, что; ‘, когда вытянутые линии из плоскости линзы, плоскости объекта и плоскости пленки пересекаются в одной и той же точке, вся плоскость объекта находится в фокусе .«Я не буду вдаваться в подробное объяснение, так как по этому поводу уже много написано, но я надеюсь, что приведенная ниже диаграмма иллюстрирует эту концепцию. Для моей простой техники фокусировки очень важно знать, как далеко лежит плоскость объекта по отношению к оси линзы.

Это моя старая Linhof Technika, демонстрирующая ее экстремальный диапазон движений и очень упрощенную диаграмму правила Шаймпфлюга в действии.

Зеленый — это плоскость пленки, желтый — плоскость линзы, а синий — плоскость объекта, которая на самом деле имеет форму клина,
проходит от точки пересечения, меняясь по размеру в зависимости от выбранной диафрагмы и фокусного расстояния объектива.

Самое важное расстояние, которое нам нужно знать или измерить, — это расстояние, параллельное оси линзы, до пересечения плоскости, на которой лежит главный объект. Чем ближе плоскость объекта к камере, тем точнее должно быть измерение. При использовании 35-миллиметровых форматов во многих случаях будет достаточно даже хорошего предположения, так как расстояние на 10 см или около того над метром будет означать только ошибку в доли градуса наклона — просто невозможно установить на эти линзы или увидеть разница в практическом использовании.Кроме того, иногда точка пересечения встречается за стеной, деревом или даже под землей. Так что умение определять правильное расстояние — ценный навык.

Переключение

Shift могут перемещаться в стороны, вверх и вниз, чтобы контролировать перспективу и искажение (сходящиеся вертикали). Их также можно поворачивать для облегчения вертикальной и горизонтальной съемки, но, что очень важно, их можно настроить на смещение под углом 30 ° и 60 ° к горизонтали. Сдвиг на один из этих углов аналогичен использованию сдвига в сочетании с восходящим передним движением камеры обзора.Для тех, кто плохо знаком с движением камеры; Я считаю, что никогда не следует приводить сходящиеся вертикали к идеальным параллелям. Это лучший способ сделать так, чтобы здание выглядело так, как будто оно упадет на вас, и это одно из моих давних питомцев, которые ненавидят в архитектурной фотографии. Я почти всегда оставляю небольшие сведения. Ведь это нормальное визуальное явление!

Эти фотографии до и после были сделаны с рук, чтобы показать простоту использования, с объективом со сдвигом 24 мм. Выстрел справа был сдвинут на 5 градусов под углом 30 градусов от вертикали, вверх и немного вправо, чтобы приблизить правую часть здания и сделать башни на башне меньше внимания.Обратите внимание, я сохранил небольшое схождение, когда вы смотрите вверх, чтобы сохранить более естественный или ожидаемый вид.

Дополнительным преимуществом возможности смещения объектива в цифровой фотографии является то преимущество, что можно создавать изображения слева и справа от фиксированного положения камеры, которые позже будут плавно сшиты в панораму. Увеличивая размер файла, этот метод может значительно увеличить видимое разрешение, обычно возможное с камерой. Поскольку эта статья посвящена фокусировке, я не буду останавливаться на этом, только чтобы сказать, что иметь один из этих объективов очень удобно.

Эта панорама была сделана путем объединения трех 12-мегапиксельных снимков, сделанных 45-миллиметровым объективом со сдвигом.

Наклон

Как указывалось ранее, при отклонении линзы от оси плоскость фокуса перемещается по отношению к плоскости сенсора (плоскости пленки). Но это может быть намного больше. Опять же, при использовании в сочетании с вращением плоскость фокуса может перемещаться практически в любом направлении от зрителя. Например, по вершине забора, уходящего вдаль.Добавьте удлинительную трубку, и наклон объектива откроет целый новый мир возможностей макросъемки. Например, если смотреть вдоль поверхности листа от крупного плана переднего плана до более широкого фона, не беспокоясь о дифракции от остановки до f 22. Тот же метод можно использовать для ограничения глубины резкости узким обзором, например, установка фокуса. через лепестки цветка.

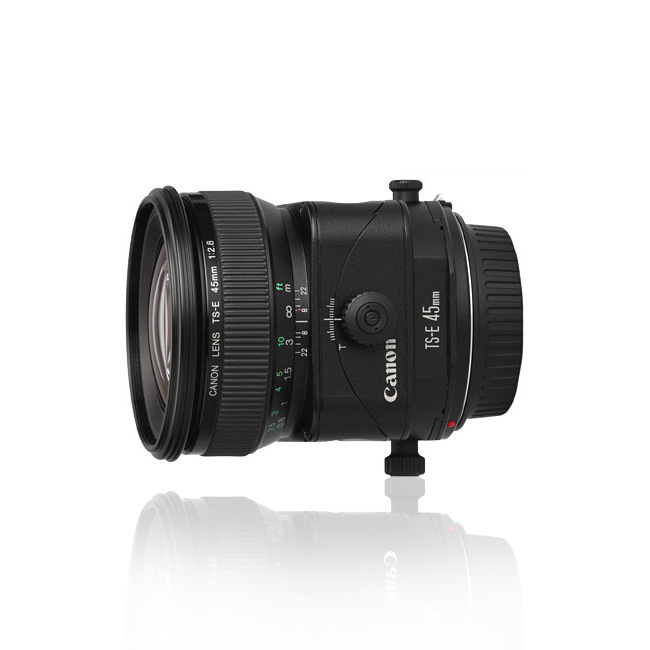

Это простой пример использования наклона объектива с объективом 45 мм. Для этой демонстрации все снимки были сделаны с рук в условиях низкой освещенности с максимальной диафрагмой f 2.8. Слева и посередине сфокусированы на расстоянии, а затем на переднем плане. Снимок справа также сделан на диафрагме 2,8 с углом наклона 4 градуса.

Фокусировка

На широкоформатных камерах при смещении объектива от оси фокусировка упрощается, поскольку изображение можно внимательно рассмотреть с помощью 10-кратной лупы на матовом стеклянном экране — не так с 35-миллиметровыми камерами, и использование этих объективов всегда вызывало разочарование. В книге говорится; поставив камеру на штатив, сфокусируйтесь на самой удаленной точке. Затем наклоняйте объектив до тех пор, пока ближайший объект не окажется в фокусе.При необходимости отрегулируйте угол, убедитесь, что дальняя точка все еще находится в фокусе, и при необходимости отрегулируйте угол снова — это сложно в условиях низкой освещенности, и я думаю, что в этот момент многие фотографы сдаются и просто смотрят на f 22. Но не отчаивайтесь, ведь есть простой способ выработать правильный ракурс почти сразу после того, как композиция будет реализована.

Математика, которую необязательно знать

Существует простая формула, описывающая, как определить правильный угол наклона объектива, чтобы сфокусировать заданную плоскость объекта.Угол наклона — это просто обратный синус (арксинус) фокусного расстояния объектива, деленный на расстояние от плоскости объекта до главной точки (оси) объектива. Вы должны попробовать это когда-нибудь, но это не обязательно. Я сел одним холодным дождливым вечером и после большого исследования составил набор таблиц для трех наиболее распространенных объективов T / S с фокусным расстоянием 24 мм, 45 мм и 90 мм. Все эти линзы имеют сдвиг на 8 °, поэтому в таблице в основном 8 выводов, хотя я добавил несколько полубаллов для хорошей оценки.Шаги на этих линзах очень малы, и точная установка долей градуса практически невозможна. Конечно, иногда углы нужно настраивать в реальных ситуациях, но обычно только с помощью толчка или около того, особенно когда основная точка объектива для оценок плоскости объекта немного отклоняется. Самая распространенная ошибка, которую я видел, — это переоценка необходимого наклона. Просто добавить 5 градусов наклона в качестве отправной точки для получения эффекта Шаймпфлюга на нормальном ландшафте обычно слишком много, как может проиллюстрировать приведенный ниже пример.

На практике

В полевых условиях нет необходимости носить в рюкзаке рулетку и калькуляторы, хотя линейка удобна при использовании этой техники для макросъемки. С объективами с фокусным расстоянием 24 мм и 45 мм самое длинное измерение составляет всего 2,5 метра и 5 метров при использовании объективов 90 мм. При хорошем понимании принципов и использовании таблиц, представленных ниже, расстояние до плоскости фокусировки можно оценить с достаточно хорошей точностью. Я обычно прорабатываю это расстояние и устанавливаю правильный угол объектива, прежде чем он встанет на штатив.На самом деле это так хорошо работает, что штатив часто не нужен. Например, если я стою (уровень моих глаз 1,7 м) и использую объектив 45 мм, а плоскость фокусировки — земля от моих ног до бесконечности, мне потребуется сдвиг на 1,5 градуса, чтобы все сфокусировалось с использованием оптимальной диафрагмы. выбирать. Если я решу, что мне не нравится эта композиция, и решу присесть, уровень моих глаз теперь чуть больше метра, поэтому я бы установил угол в 2 градуса для того же эффекта. После определения угла вы можете сфокусироваться на любой точке на плоскости — обычно на самой важной или контрастной точке.При фокусировке объектива 24 мм следует проявлять особую осторожность — прочтите приложение в конце этой статьи.

Опять же, для демонстрации, все снимки были сделаны с рук в условиях слабого освещения с объективом с максимальной диафрагмой f 2.8. Слева и посередине сфокусированы на заднем плане, а затем на переднем. Снимок справа тоже сделан на диафрагме 2.8, но с наклоном в 2 градуса. Я сидел на корточках, поэтому прикинул, что расстояние от камеры до земли чуть больше метра, то есть 2 градуса.Как только наклон был рассчитан, я просто сфокусировался на контрастных камешках на одну треть кадра, и все сошлось.

В умелых руках использование этих движений объектива открывает безгранично больше возможностей для размаха и творчества, чем я могу показать здесь. Во многих случаях аналогичных эффектов можно добиться d, опустив объектив вниз или комбинируя два снимка в Photoshop. Чрезвычайно «искривление» фотографий в Photoshop для исправления перспективы может быть очень разрушительным процессом при применении к файлу «мелкого шрифта», и его следует использовать с особой осмотрительностью.

Для меня бесценно знание того, что я использую оптимальную диафрагму объектива с максимальной диафрагмой без страха дифракции. Кроме того, я действительно чувствую, что практикуюсь в фотографии и больше думаю о предмете, когда использую эти объективы — чувство, которое мне не хватает с тех пор, как я продал свою одежду Linhof 4 × 5.

Вы можете распечатать и ламинировать приведенные ниже таблицы. Я предпочитаю хранить копию в своем кошельке, а не в сумке для фотоаппарата для удобства.

Практикуйтесь и наслаждайтесь!

Расстояния в этих таблицах округлены для удобства использования. Я сделал их размером кошелька, так как считаю это лучшим местом для хранения m
, но их можно легко увеличить в соответствии с личными потребностями.

Для использования просто измерьте или оцените перпендикулярное расстояние от линзы до плоскости фокуса, затем считайте и примените соответствующую степень требуемого смещения.

Угол наклона / смещения объектива 24 мм Степень смещения Фокусной плоскости 1 °

1,5 °

900 мм

2 °

690 мм

2,5 °

550 мм

3 °

460 мм

3,5 °

390 мм

4 °

345 мм

5 °

275 мм

6 °

230 мм

7 °

197 мм

8 °

172 мм

www.davidsummerhayes.com Наклон / сдвиг объектива 45 мм Степень смещения Фокусная плоскость 1 °

2,6 м

1,5 °

1,7 м

2 °

1,3 м

2,5 °

1 мес.

3 °

860 мм

3,5 °

740 мм

4 °

645 мм

5 °

520 мм

6 °

430 мм

7 °

370 мм

8 °

320 мм

www.davidsummerhayes.com

Наклон / сдвиг объектива 90 мм Степень смещения Фокусная плоскость 1 ° 5,2 м 1,5 °

3,5 м

2 °

2,6 м

2,5 °

2 мес.

3 °

1,7 м

3,5 °

1,4 м

4 °

1,3 м

5 °

1 мес.

6 °

860 мм

7 °

740 мм

8 °

645 мм

www.davidsummerhayes.com

Наклон / сдвиг объектива 150 мм Степень смещения Фокусной плоскости 1 °

8.6 мес.

2 °

4,3 м

3 °

2,9 м

4 °

2,2 м

5 °

1,7 м

6 °

1,4 м

7 °

1,2 м

8 °

1,1 м

0 9 °

960 мм

10 °

860 мм

11 °

785 мм

www.davidsummerhayes.com

Не можете найти здесь свой объектив?
, отправьте мне электронное письмо на адрес davesum @ chariot.net.au
и я сделаю для вас стол на заказ.

Для моих друзей в США из А вот таблицы в старых добрых футах и ​​дюймах. Расстояния в этих таблицах округлены для облегчения практического использования в полевых условиях

Чтобы использовать, просто измерьте или оцените перпендикулярное расстояние от линзы s до плоскости фокуса, затем считайте и примените соответствующую степень смещения, необходимую d.

Наклон / сдвиг объектива 24 мм Степень смещения Фокусная плоскость 1 ° 4 ’3” 1.5 °

3 ’

2 °

2 ’3”

2,5 °

1 ’10”

3 °

1 ’6”

3,5 °

1 ’3”

4 °

1 ’1”

5 °

11 дюймов

6 °

9 дюймов

7 °

8 дюймов

8 °

7 дюймов

www.davidsummerhayes.com

Наклон / сдвиг объектива 45 мм Степень смещения Фокусной плоскости 1 °

8 ’6”

1.5 °

5 ’7”

2 °

4 ’3”

2,5 °

3 ’3”

3 °

2 ’10”

3,5 °

2 ’5”

4 °

2 ’1”

5 °

1 ’8”

6 °

1 ’5”

7 °

1 ’2”

8 °

12 дюймов

www.davidsummerhayes.com

Наклон / сдвиг объектива 90 мм Степень смещения Фокусная плоскость 1 ° 17’1,5 °

11 ’6”

2 °

8 ’6”

2.5 °

6 ’6”

3 °

5 ’7”

3,5 °

4 ’7”

4 °

4 ’3”

5 °

3 ‘3“

6 °

2 ’10”

7 °

2 ’5”

8 °

2 ’1”

www.davidsummerhayes.com

Наклон / сдвиг объектива 150 мм Степень смещения Фокусной плоскости 1 °

29 ’

2 °

14 ’

3 °

9 ’6”

4 °

7 ’3”

5 °

5 ’7”

6 °

4 ’7”

7 °

4 ’

8 °

3 ’6”

0 9 °

3 ’2”

10 °

2 ’10”

11 °

2 ’7”

www.davidsummerhayes.com

Не можете найти здесь свой объектив?
, отправьте мне электронное письмо на адрес [email protected]
, и я сделаю для вас столик на заказ.

Последнее слово об объективах Canon TS-E 24 мм со сдвигом наклона

Я читал во многих обзорах владельцев этих объективов с жалобами на нерезкость краев при широкой диафрагме. Это правда, и хотя это нежелательно, это необходимо и может быть довольно просто объяснено. Этот объектив не имеет конструкции с плоским полем! Хорошим примером линзы с плоским полем может быть линза увеличителя или макрообъектив.Эти линзы предназначены для фокусировки на плоской плоскости поля, где фокус сохраняется как в центре поля, так и по краям. Многие широкоугольные объективы исправлены для этого, но, опять же, им не нужно работать с такими крайностями, как конструкции наклона / сдвига.

Представьте, что разница в расстоянии от камеры до центра плоскости фокусировки равна расстоянию от камеры до края плоскости фокусировки. При использовании объектива 24 мм с углом обзора 84 °, если центр поля равен 3.В 5 метрах от камеры, края поля будут в 5 метрах. На 18 метров края поля будут в 25 метрах и так далее. При использовании этого объектива с самой широкой диафрагмой и на умеренных расстояниях плоскость фокусировки можно представить себе как исходящую от камеры, а не плоскую, как описано ранее. Мораль этой истории — всегда останавливаться, чтобы получить максимальную отдачу от этой конструкции объектива и сохранить резкость углов.

Необходимо, чтобы объектив не был плоским полем, чтобы приспособиться к «сдвигу».Представьте, что произошло бы с вашим фокусом, если бы вы сместили его влево или вправо, если бы края линзы сфокусировались дальше от центра! При смещении центр фокуса сдвигался вперед, увеличение даже слегка изменялось, что затрудняло сшивание.

То, что люди на самом деле видят, когда они фокусируются на диаграммах линз или объекте с плоским полем, — это не столько «мягкий фокус», сколько аберрация объектива, а скорее просто «не в фокусе». Возможно, если бы диаграмма линз была изогнута на равном расстоянии от линзы, результат был бы другим.

Следует внимательно отметить, что по тем же причинам края кадра могут оказаться не в фокусе при наклоне этого очень широкоугольного объектива, даже если был вычислен правильный угол наклона. Здесь было бы разумно думать о «плоской» плоскости фокуса как о слегка дугообразной форме. После того, как угол наклона был рассчитан, я бы посоветовал не фокусироваться прямо в центре объектива, а вместо этого найти объект примерно на трети пути в композиции, чтобы усреднить это раздражающее качество конструкции объектива.Опять же, для достижения наилучших результатов всегда лучше закрыть несколько остановок.

Возможно, Canon могла бы разработать более быстрый широкоугольный объектив со сдвигом, но проблемы с фокусировкой станут еще более заметными, а дополнительные элементы объектива, необходимые для устранения проблем, сделают объектив намного дороже.

Характеристики линз по-прежнему зависят не только от законов физики, но и от экономики. Улучшения всегда будут приходить со временем. Нынешняя серия объективов Canon TS была разработана еще в 1991 году, когда королем была пленка, а цифровые камеры только становились реальностью.Недавно выпущенный объектив Nikon 24 мм с функцией наклона / сдвига с новым дизайном и покрытием объектива должен быть значительным улучшением по сравнению с Canon, и я слышал, что в будущем будут и другие. Если судить по диаграммам MTF, то это должен быть довольно удивительный объектив и обещание лучших вещей в будущем. Вновь поднята планка.

Узнайте больше и загрузите PDF-файл этой статьи здесь.

Автор: Дэвид Саммерхейз — перепечатано в мае 2008 г.
