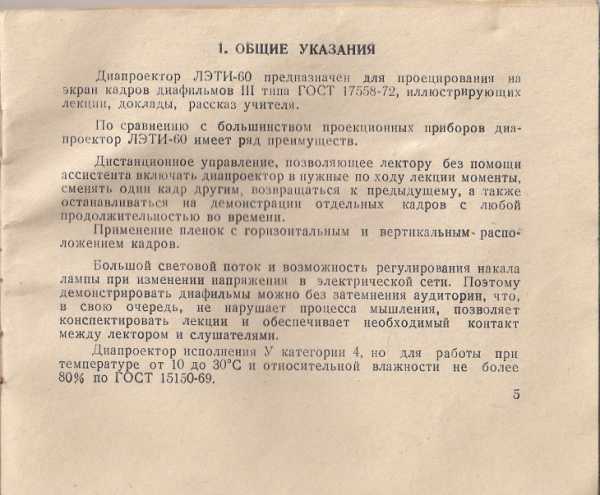

«Диапроектор ЛЭТИ-60 предназначен для проецирования на экран кадров диафильмов, иллюстрирующих лекции, доклады, рассказ учителя. По сравнению с большинством проекционных приборов ЛЭТИ-60 имеет ряд преимуществ. Дистанционное управление, позволяющее лектору без помощи ассистента включать диапроектор в нужные по ходу лекции моменты, сменять один кадр другим, возвращаться к предыдущему, а также останавливаться на демонстрации отдельных кадров с любой продолжительностью во времени. Применение плёнок с горизонтальным и вертикальным расположением кадров».

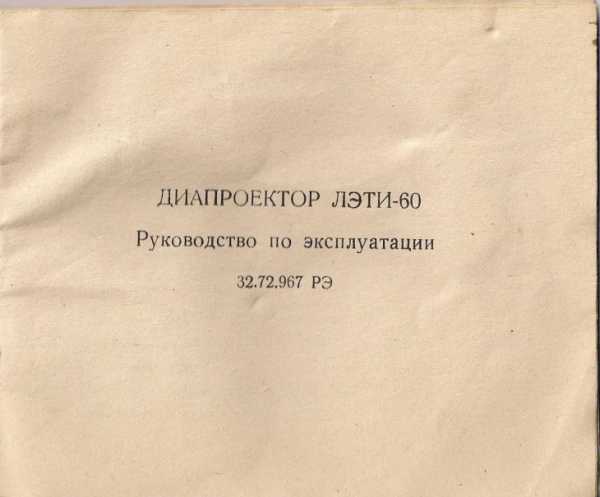

Это из руководства по эксплуатации. От себя добавлю, что от других диапроекторов он отличается массивностью (10 кг), крупными размерами (305х140х290), солидной оптикой и очень мощной лампой. Очень серьёзный агрегат, в моём родном городе использовался для показа учебных фильмов курсантам лётного военного училища.

































diafilmy.su

Обзор F=92 1:2 (объектив от диапроектора Лэти-60/60М)

За предоставленный объектив F=92 1:2 №651348 завода КОМЗ (Казанский Оптико-Ммеханический Завод) огромная благодарность Fantom Felini.

F=92 1:2 (объектив от диапроектора Лэти-60/60М)

Объектив, представленный в данном обзоре, был снят с советского диапроектора ‘ЛЭТИ-60′ (a.k.a ‘Leti-60’), а возможно с ’ЛЭТИ-60М’ (a.k.a ‘Leti-60m’). К нему было приклеено переходное кольцо КП-42/Н для установки на камеры Nikon, сам же объектив не имеет никакой посадочной резьбы или байонетного крепления. У данного варианта белая металлическая задняя часть корпуса, но также существуют подверсии объектива с задней частью такого же черного цвета, как и передняя (ссылка на полностью черный объектив и описание переделки).

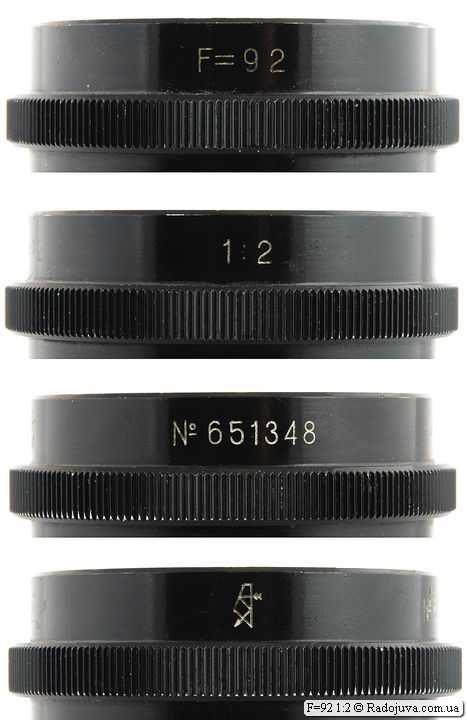

Метки на объективе F=92 1:2 от диапроектора Лэти-60/60М

Данный объектив выпускался в двух основных вариантах, на Радоживе уже есть обзор одного из них — ‘2/92‘ (№8204338).

Отличия моделей ‘F=92 1:2’ и ‘2/92‘:

  • Разная оправа корпуса. Передняя линза ‘2/92‘ гораздо глубже посажена в корпус объектива, таким образом создает своего рода небольшую бленду. Также, ‘2/92‘ имеет другое кольцо фокусировки с разметкой типа ‘зебра’.
  • Разные идентификационные метки. Так, на ‘F=92 1:2’ есть метка завода КОМЗ, в то время как ‘2/92‘, предположительно, выпускался на заводе ЛОМО. Хочу добавить, что есть объективы с обозначением ‘F-92 1:2’ и без метки завода изготовителя (посмотреть пример).
  • Разное просветление. Версия ‘2/92‘ имеет ярко выраженное оранжевое просветление передней линзы, ‘F=92 1:2’ — ярко выраженное сиреневое. Тем не менее, хочу уточнить, что некоторые объективы ‘2/92‘ тоже имели сиреневое просветление (посмотреть пример).

В итоге есть куча разнообразных версий/подверсий/недоверсий данного объектива :).

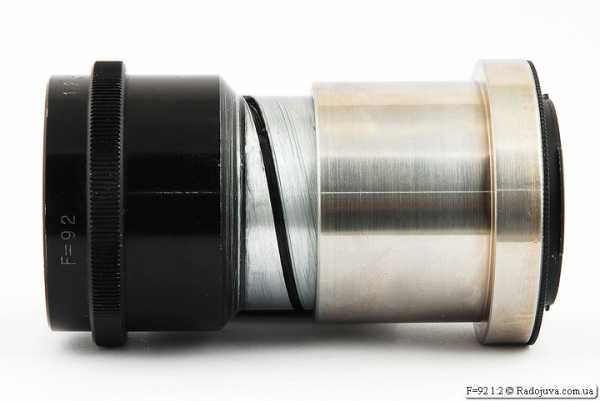

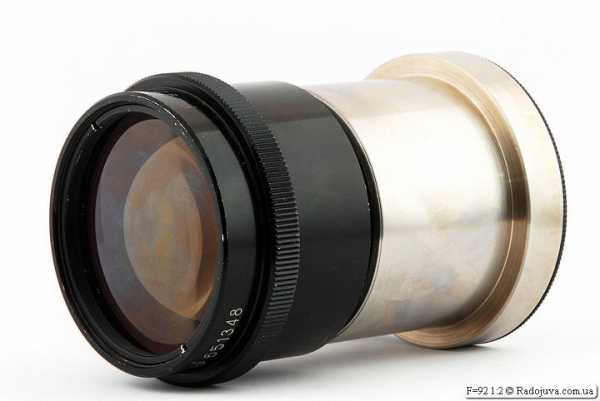

Объектив F=92 1:2 от диапроектора Лэти-60 (60М)

То, что можно назвать кольцом фокусировки, вращается на 180 градусов. Передняя линза при фокусировке вращается. С такой переделкой как показано на фотографиях, объектив имеет явный перелет бесконечности, МДФ составляет около 60 см.

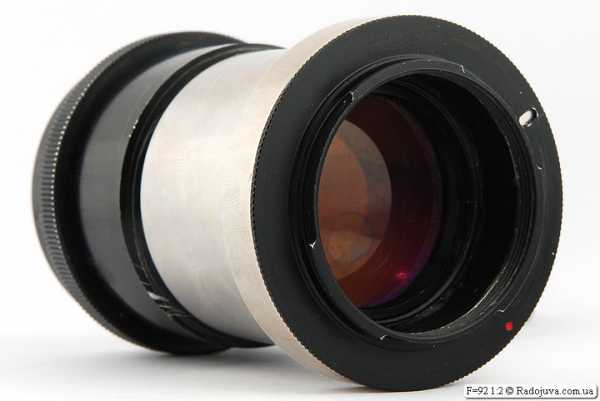

Задняя линза объектива F=92 1:2 от диапроектора Лэти-60 (60М)

Экземпляр, который попал мне на обзор, имеет немного потертое, либо облезшее просветление линз.

Просветление передней линзы объектива F=92 1:2 от диапроектора Лэти-60 (60М)

Фаски линз плохо зачернены. Объектив не имеет устройства диафрагмы, а потому снимает всегда на полностью открытой.

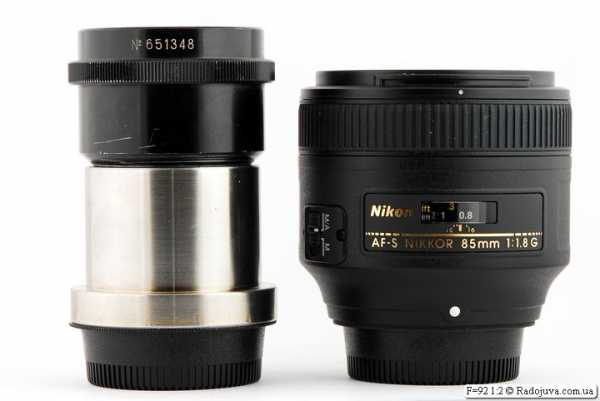

F=92 1:2 от диапроектора Лэти-60 (60М) и классический скучный портретник Nikon AF-S Nikkor 85mm 1:1.8G IF SWM

Объектив все так же боится контрового и бокового света. В то же время, он достаточно резкий и имеет довольно интересный рисунок, собственно, ради которого и сделаны все эти ‘пляски с бубном’ в попытках снимать на проекционный объектив.

Вот ссылка на архив с оригиналами — 184 МБ, 16 фото в формате .NEF (RAW) с камеры Nikon D700. На камерах Nikon DX ЭФР объектива будет составлять 138 мм (классическое фокусное расстояние для портрета).

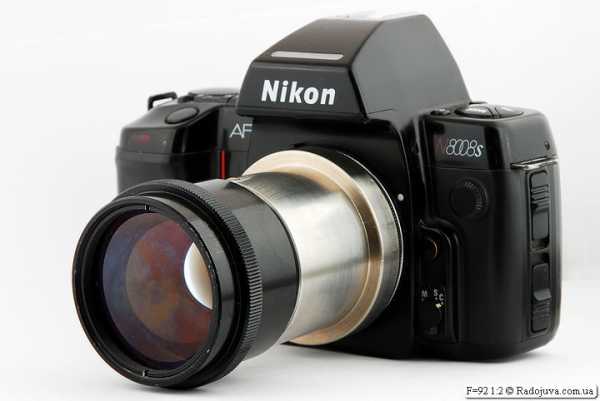

Объектив F=92 1:2 от диапроектора Лэти-60 (60М) на ЗК

Другие обзоры кинопроекционных и киносъемочных объективов:

  1. 2/92
  2. F=92 1:2
  3. КО-120 1:2,1 120mm
  4. ОКП-6-70-1 F=70 1:1,8
  5. ЛОМО РО501-1 F=100 1:2 (+ материалы от читателя)
  6. ЛОМО РО500-1 F=90 1:2
  7. 35КП-1.8/120 (обзор от читателя)
  8. ЛОМО П-5 F=100 1:2 (обзор от читателя)
  9. ЛОМО ОКС1-40-1 40/2.5 (обзор от читателя)
  10. Таир-41 50/2 (обзор от читателя)
  11. КО-120М 1:1.8 F=120mm (обзор от читателя)
  12. ЛЕНКИНАП РО500-1 F=9см 1:2 П (обзор от читателя)

Имена объективов соответствуют их точному написанию на корпусе.


Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.

В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги различной фототехники, такие как E-katalog, или большие интернет магазины, такие как Rozetka. Много мелочей для фото можно найти на Aliexpress.


Итоги

F=92 1:2 (объектив от диапроектора Лэти-60/60М) — как и его версия ‘2/92‘, оказался интересным ‘творческим объективом’. К работе с ним приходиться подолгу привыкать, но с такими необычными объективами во время съемки получаешь массу удовольствия :).

Материал подготовил Аркадий Шаповал.

radojuva.com

ЛЭТИ 60 М2: ltybc278 — LiveJournal

ltybc278 (ltybc278) wrote,
ltybc278
ltybc278

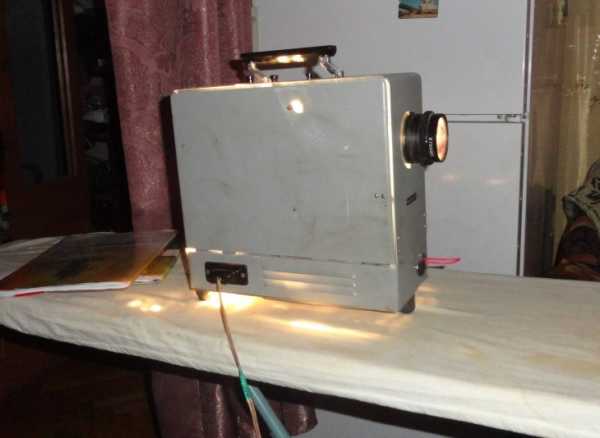

Я помню вечера со сказками на побеленной стене. Их показывали мне родители с помощью простейшего диапроектора. В детском саду тоже показывали диафильмы, но использовали куда более сложный диапроектор. Диапроектор «ЛЭТИ 60М» предназначен для проецирования на экран диафильмов, снятых на 35-мм пленке.

Диапроектор имел дистанционное проводное управление. Возможно было показывать плёнки с горизонтальным и вертикальным расположением кадров. Прибор был довольно габаритным и предназначался для стационарного использования.

Он показывал изображение, даже если в помещении было недостаточно темно. Диапроектор снабжен объективом «Гелиос» с фокусным расстоянием F=91,7 мм и относительным отверстием 1:2. Проекционное расстояние от 3х до 10 метров. Перемещение пленки вперед и назад производится автоматически от электродвигателя и может осуществляться дистанционно — кнопка дистанционного управления сменой кадра с помощью 10-метрового кабеля выведена на ручку специальной указки.

Этот диапроектор  удобен для госучреждений а так-же учебных заведений. Мой экземпляр в отличном состоянии, ибо он новый. Достался мне совершенно случайно, и я сначала подумал, что это какая-то радиостанция. На эту мысль меня натолкнул чехол.

Аппарат имеет ручку для переноски, весит около восьми килограмм. В своё время этот ЛЭТИ был приобретён для госучреждения, но так и остался не востребованным. Пульт ДУ, к сожалению, утерян, зато сохранился родной паспорт с инструкцией по использованию.

Вообще достаточно серьёзный, фундаментальный прибор, предназначенный для длительного использования. ЛЭТИ-М-2 производился до середины 90-х годов.


Hint http://pics.livejournal.com/igrick/pic/000r1edq

ltybc278.livejournal.com

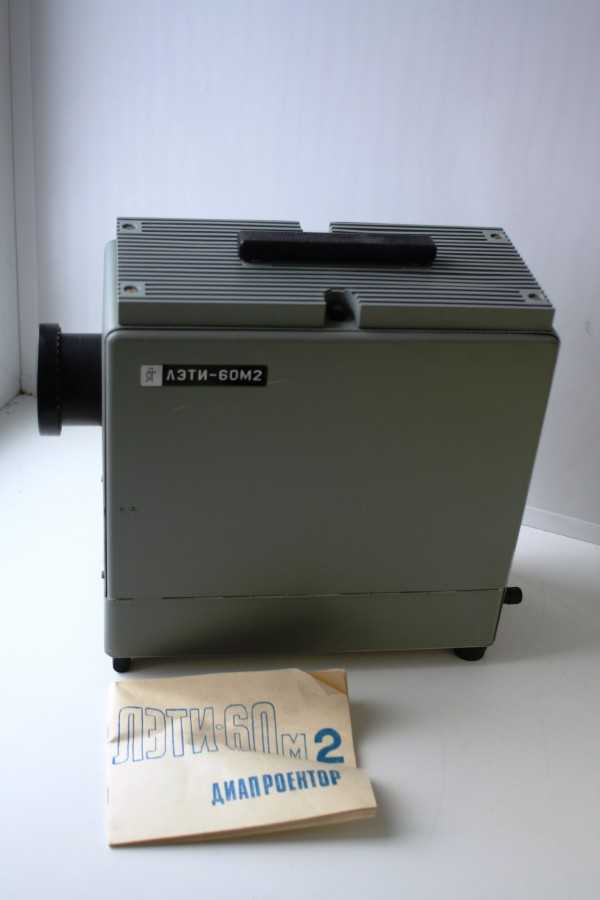

Диапроектор из СССР Лэти 60 М2 отличный комплект

Если Вы это читаете, значит проектор еще не продан. Возможна проверка при продаже в метро.

Внимание! На авито появился раздел МОИ СООБЩЕНИЯ, теперь Ваши вопросы и мои ответы больше НЕ ПРИХОДЯТ на электронную почту. Прошу звонить, писать смс, это будет быстрее. Если отправили сообщение через сайт — ответ придет в раздел МОИ СООБЩЕНИЯ. Я на все вопросы отвечаю, прошу в сообщении указывать Вашу эл. почту для связи.

Предлагается фильмопроектор ЛЭТИ-60М2. Согласно паспорта, является модернизированной моделью аппарата 60М. Отличается от предыдущей модели более высокой надежностью за счет введения конструктивных усовершенствований и улучшенными светотехническими характеристиками. Внешне такой же, лампа и рамка такие же. Фильмоскоп предназначен для просмотра диафильмов.
Аппарат в отличном состоянии, почти новый, отлично работает. Почти полная заводская комплектация: 2 запасные лампы, 2 пассика, 3 предохранителя, шнур питания, пульт диастанционного управления на шнуре, фланелевая тряпочка, инструкция, крышка объектива, чехол, коробка, ну и сама рамка для пленок. Плюс от нас 5 бонусных диафильмов, переходник для евророзеток (нет на фото). Аппарат показывает только диафильмы или нерезаные слайды на пленке. Управление движением пленки — только с пульта, доступен реверс движения. Оснащен принудительным охлаждением.

Аппарат почищен и смазан, проверен. Готов к работе. Состояние близкое к новому. Идеальная проекция.

Самый лучший проектор времен СССР. Расстояние проецирования от 1 до 10м, возможность смотреть не затемняя помещения, тепловая защита пленки, система охлаждения. Идеален для детского сада или школы, колледжа. Или для вечернего кинозала на даче на открытом воздухе для всех окрестных детей. )

В продаже имеются разные диапроекторы, диафильмы (в среднем по 75-100р) и комплектующие к диапроекторам. При покупке диапроектора и более 30 диафильмов предоставляется скидка в 5% на общую стоимость покупки.
Спрашивайте, если не нашли на сайте интересующую Вас модель аппарата.
Диапроекторы перед продажей настраиваются в оптической лаборатории.
Возможна доставка до вашей станции метро во второй половине выходного дня при покупке фильмоскопа, а также отправка почтой.
Место нахождения — г. Красногорск, МО. При самовывозе и покупкке на ст. м. Баррикадная — проверка. В метро встречаемся.
Покупаем бу проекторы под восстановление или на запчасти практически в любом состоянии. Возможен обмен на ваш старый аппарат с доплатой.
Внимание!!!
При покупке аппаратов или диафильмов у торговца с м. Таганская (Марксистская) — высокий, худой, в очках, странной наружности ( может представиться любым именем) обязательно проверяйте внешний вид и работоспособность аппаратов, а также названия и целостность пленок от начала до конца. Во избежание быть обманутыми.

Лэти 60 М 2 9000

www.avito.ru

Порядок работы с диапроектором типа «Свитязь-авто»

1. Установить диапроектор на столе на необходимом расстоянии от экрана.

2. Заземлив диапроектор, включить его в сеть, предварительно сняв с объектива колпачок.

3. Вставить в диамагазин диапозитив. При зарядке диапозитива необходимо учесть, что диапроектор дает перевернутое изображение. Поэтому для получения на экране правильного изображения надо посмотреть на диапозитив со стороны проекционной лампы и расположить его так, чтобы можно было читать надписи, а затем повернуть на 180в вертикальной плоскости и вставить в диамагазин.

4. При помощи выключателя включить проекционную лампу, принудительное охлаждение включается автоматически.

5. Изменяя положение объектива, получить четкое изображение.

6. Вращая ножки, установить изображение на экране по высоте и приступить к демонстрации диапозитивов.

Диапроектор «лэти – 60м»

Диапроектор «ЛЭТИ – 60м» (рис. 5) предназначен для проецирования на экран кадров диафильмов на рулонной 35 мм перфорированной кинопленке. Диапроектор работает от сети переменного тока напряжением 220 В частотой 50 Гц. Управление работой электрической схемы осуществляется с пульта управления, в котором расположены переключатели для включения и выключения лампы, для реверсирования электродвигателя при смене кадров.

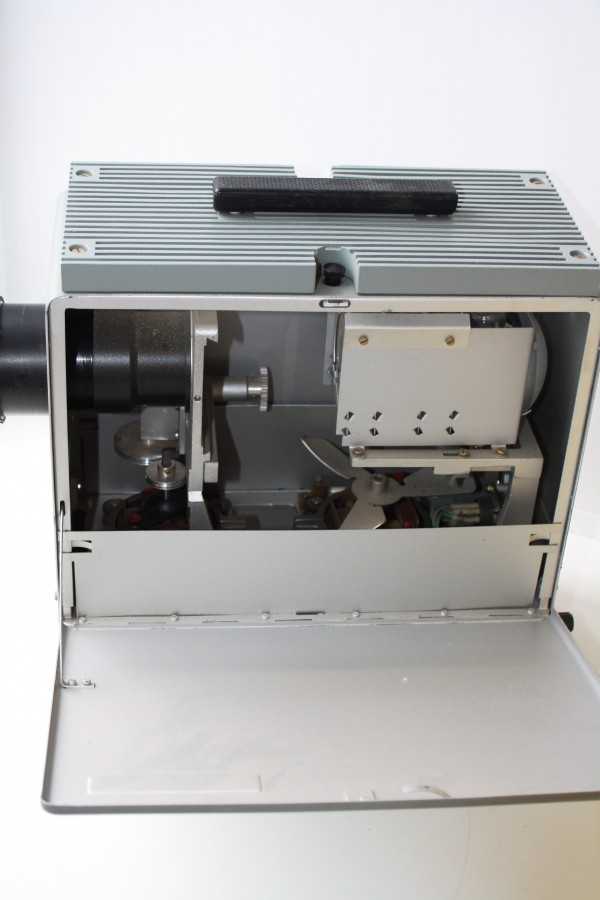

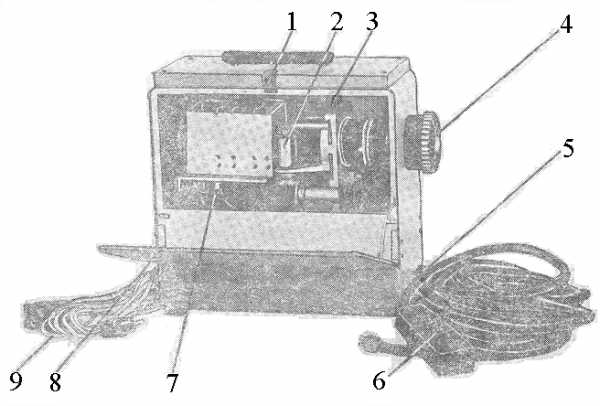

Рис. 5. Диапроектор «ЛЭТИ-60м» с открытой дверцей: 1- кнопка для открывания дверцы; 2 – кадровая рамка; 3 – винт стопорный; 4 – объектив; 5 – винт для регулировки угла наклона диапроектора; 6 – кнопка смены кадров диафильма; 7 – винт юстировочный; 8 – дверца; 9 – сетевой электропровод

Лентопротяжный механизм

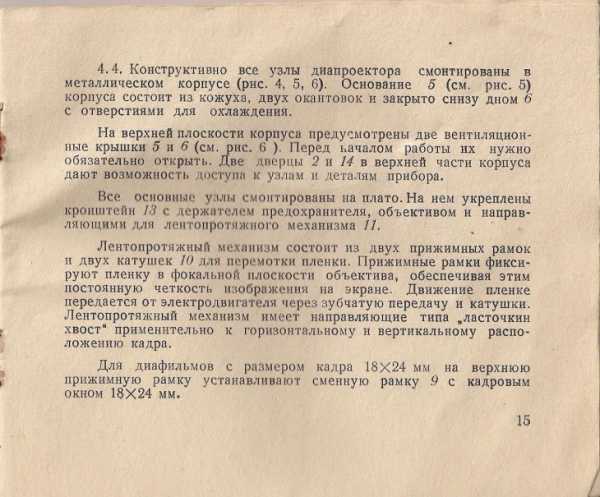

Движение плёнки в диапроекторе осуществляется с помощью лентопротяжного механизма (ЛПМ). ЛПМ состоит из электродвигателя, ременной передачи, редуктора, зубчатой передачи и кадровой рамки с катушками. Электродвигатель управляется пультом дистанционного управления и осуществляет движение плёнки. Ременная передача передаёт движение от двигателя редуктору, который преобразует высокие обороты вала электродвигателя в малые обороты своей оси при повышении их мощности. На оси редуктора закреплена зубчатая шестерня, которая передаёт движение зубчатой шестерне, находящейся на оси с катушкой кадровой рамки.

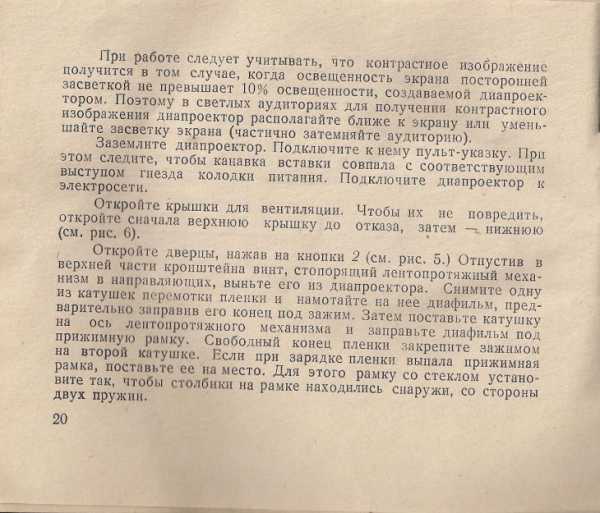

Порядок работы с диапроектором «лэти-60м»

1. Перед вводом диапроектора в эксплуатацию необходимо снять прокладку с лампы.

2. При помощи сетевого электропровода (рис. 6) включить диапроектор в сеть.

3. Подключить к диапроектору пульт управления.

4. Открыть дверцы, нажав кнопки 1.

5. Отпустив винт 3, вынуть кадровую рамку из диапроектора.

6. Снять катушки перемотки пленки и намотать на них диафильм, предварительно заправив его концы под зажимы.

7. Поставить катушки на оси кадровой рамки и одновременно заправить диафильм под прижимную рамку.

8. Установить диафильм в кадровую рамку таким образом, чтобы он оказался повернутым на 180в своей плоскости, если смотреть со стороны конденсора. Это необходимо для получения на экране правильного изображения проецируемого кадра

9. Вставить кадровую рамку 2.

10. Закрыть дверцы.

11. Снять колпачок с объектива.

12. Включить выключателем сети вентилятор, а затем лампу.

13. Установить диапроектор относительно экрана по высоте: предварительно отвернув винт 5, выдвинуть ножку на нужную длину и закрепить её этим же винтом.

14. Вращением объектива 4 добиться чёткого изображения на экране.

15. Нажимая на кнопку смены кадров диафильма, установить первый кадр в кадровом окне.

ВНИМАНИЕ!Во избежание поломки эксплуатировать диапроектор в режиме: 45 минут – работа, 15 минут – перерыв.

studfile.net

Диапроектор ЛЭТИ-60

Назначение

Диапроектор ЛЭТИ-60 (см. рисунок) предназначен для проецирования на экран диафильмов, изготовленных на 35-мм фотопленке.

Конструкция

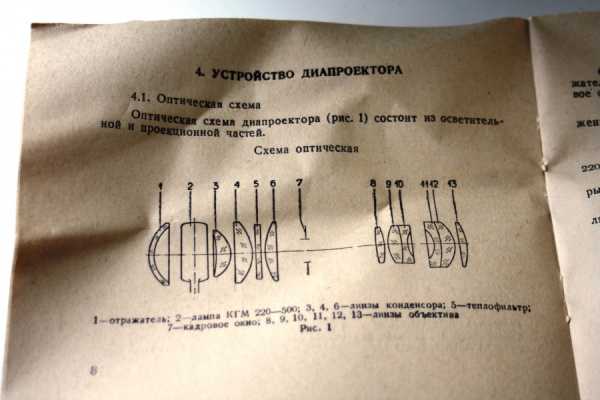

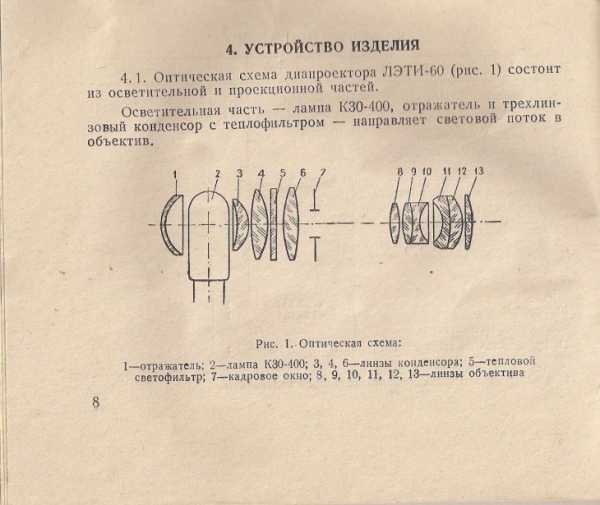

Осветительно-проекционная система диапроектора состоит из шестилинзового четырехкомпонентного проекционного объектива, трехлинзового конденсора с тепло-фильтром, проекционной лампы К 30—400 (30 В, 400 Вт) и сферического отражателя. Демонстрируемый диафильм заряжается в съемный фильмовый канал с лентопротяжным механизмом. Фильмовый канал может устанавливаться в кадровом окне проектора горизонтально и вертикально, что позволяет демонстрировать диафильмы с размером кадров 24X36 мм и 18X24 мм.

Смена кадров диафильма в прямом и обратном направлениях осуществляется с дистанционного пульта управления на расстоянии до 10 м. Дистанционный пульт управления выполнен в виде указки. Фокусировка объектива осуществляется вручную.

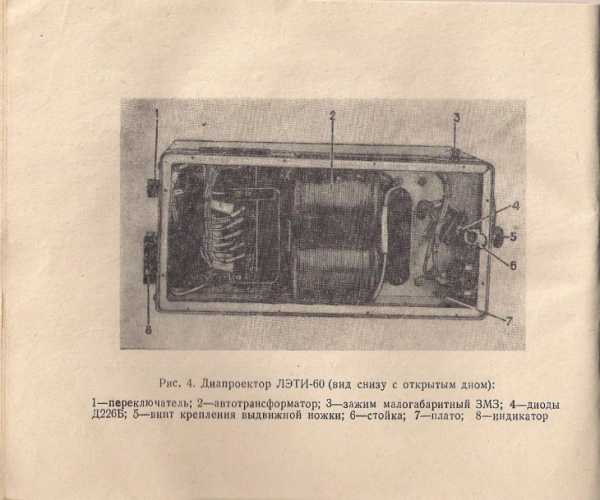

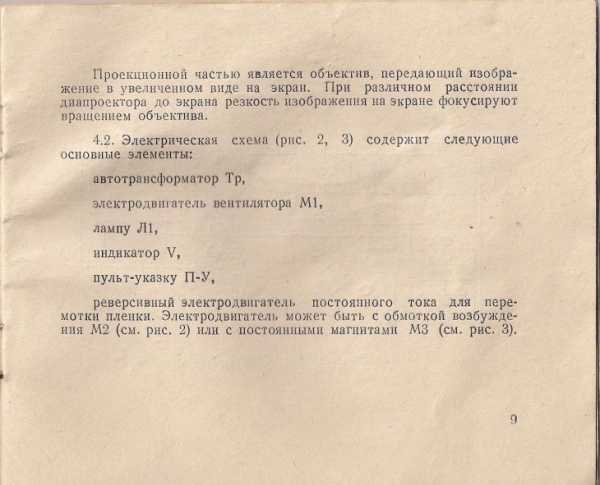

Напряжение питания проекционной лампы регулируется автотрансформатором. Тепловой режим диапроекции поддерживается принудительной вентиляцией.

Сведения о надежности

Ресурс диапроектора — 10000 ч.

Условия эксплуатации

Диапроектор следует эксплуатировать при температуре 10—35°С и относительной влажности воздуха не более 80%.

Режим эксплуатации прибора: 45 минут работы, 15 минут — перерыв.

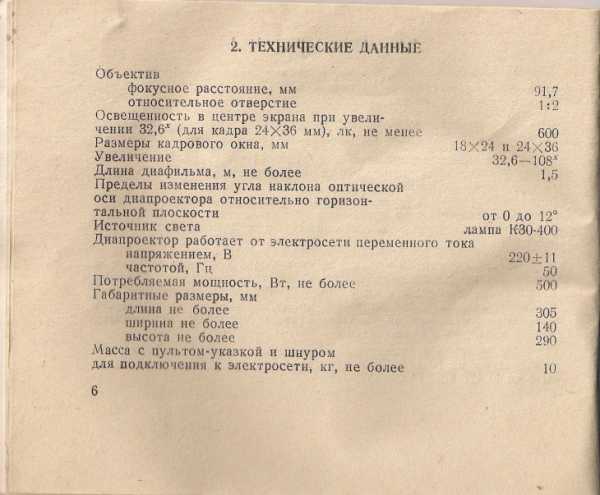

Технические данные

Проекционный объектив «Гелиос»

Фокусное расстояние, мм. 92

Относительное отверстие 1:2

Освещенность в центре экрана, лк. 600

Увеличение, крат 32,6—108

Размеры кадрового окна, мм. 18X24 и 24X36

Максимальная длина диафильма, м. 1,5

Питание от сети переменного тока:

напряжение, В 220+11

частота, Гц 50

Потребляемая мощность, Вт 500

Габариты, мм. 305X140X290

Масса (с пультом-указкой и шнуром), кг. 10

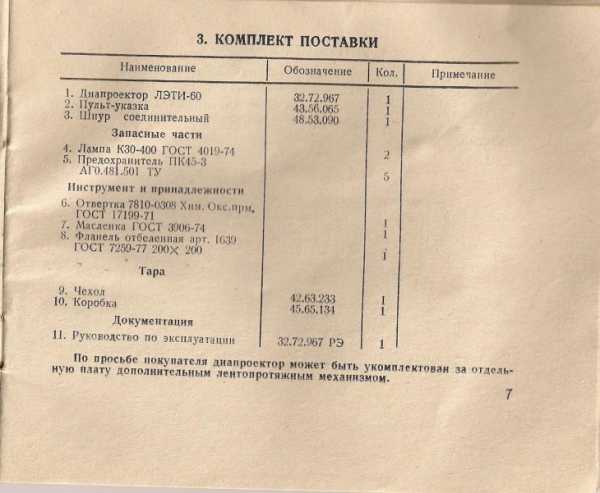

Комплектность

Диапроектор ЛЭТИ-60 1

Пульт-указка 1

Электрошнур 1

Запасные лампы К 30—400 2

Комплект запасных частей, инструмента и принадлежностей 1

Чехол 1

Руководство по эксплуатации 1.

doc.vintagetorg.com
