Фокусировочный экран: Про фокусировочные экраны | БЛОГ ДМИТРИЯ ЕВТИФЕЕВА

Про фокусировочные экраны | БЛОГ ДМИТРИЯ ЕВТИФЕЕВА

Доброго времени суток. Пожалуйста, расскажите про фокусировочные экраны. Как правило, комбинированный экран состоит из клиньев Додена, микрораста, матовая часть и линзы Френеля.

С уважением, Александр.

---

Здравствуйте, Александр!

Охотно.

1.Клинья Додена и микрорастр темнеют при слабом освещении ( диафрагма — 5.6), есть ли экраны, которые держат и слабое освещение?

Сами по себе клинья не темнеют. Просто на диафрагме F5.6 вообще весь видоискатель темнеет так как вы закрываете диафрагму физически. Но весь комбинированный экран немного темнее, чем обычный матовый, если вы используете китайский вариант из-за качества пластика.

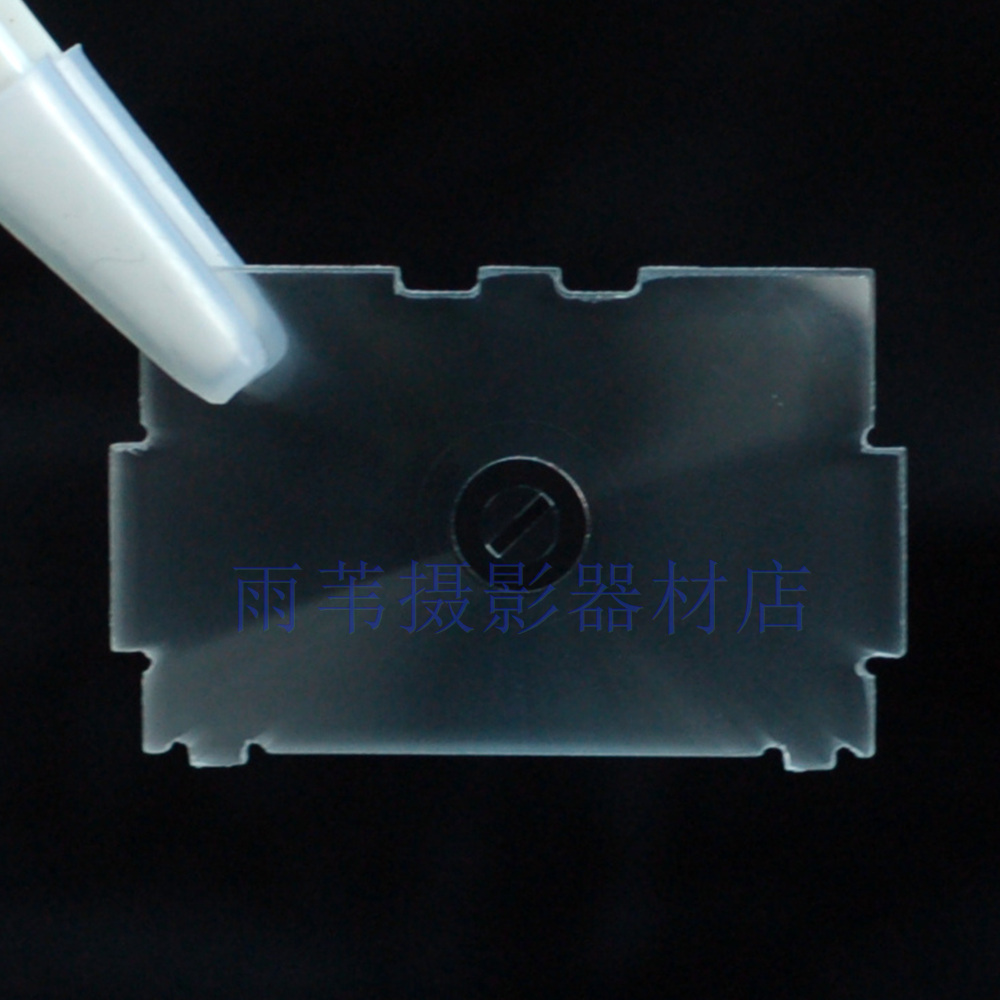

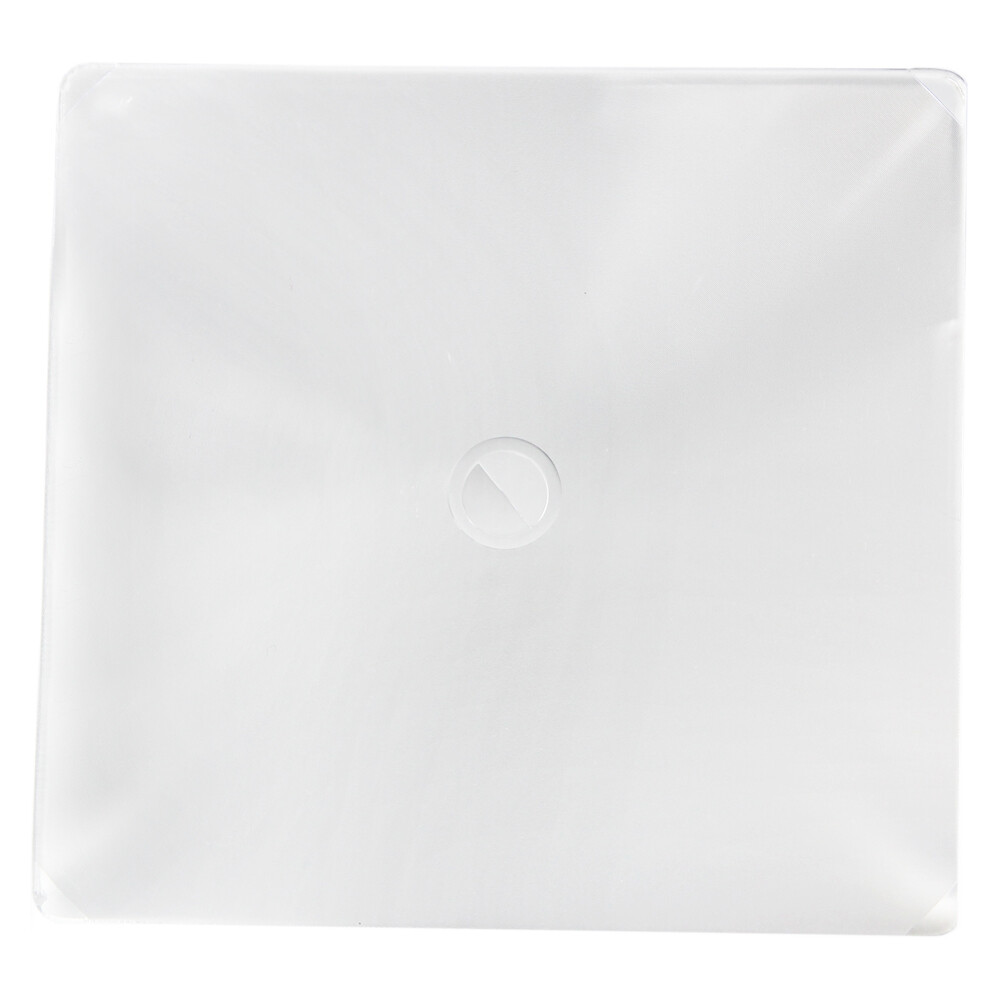

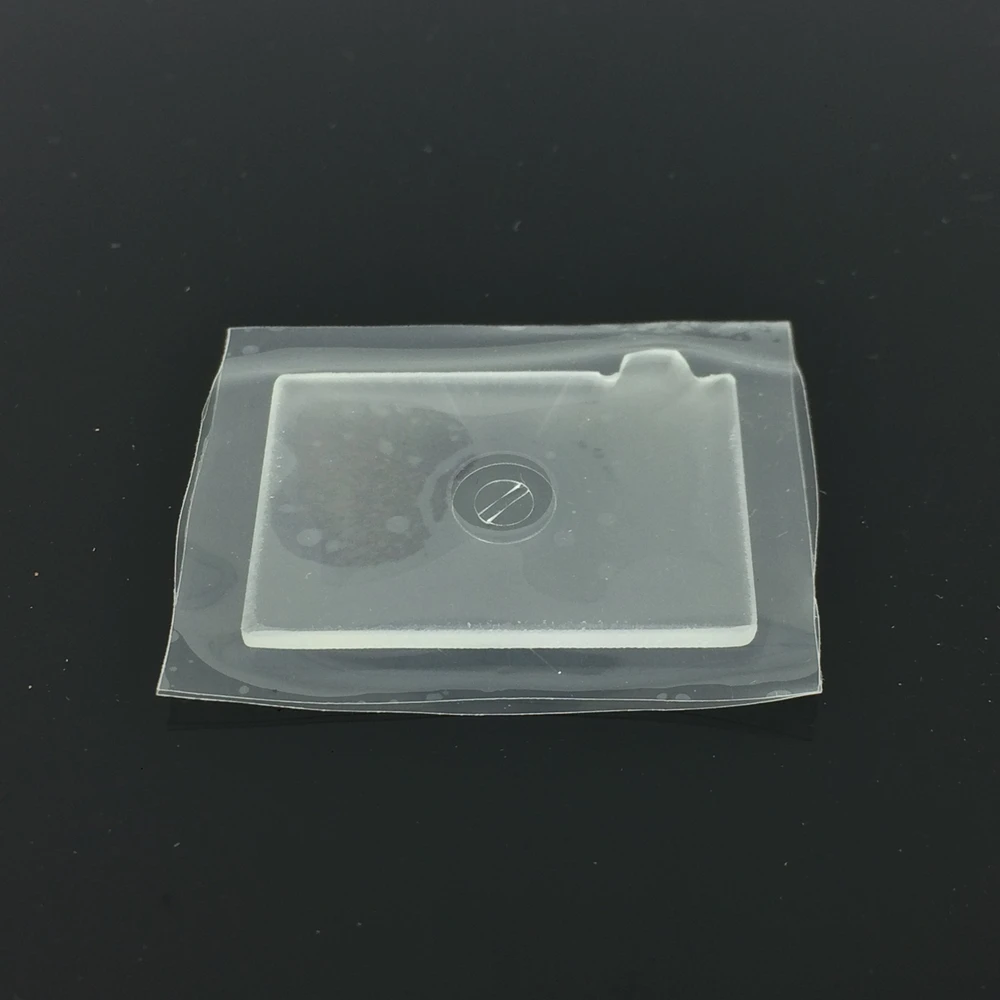

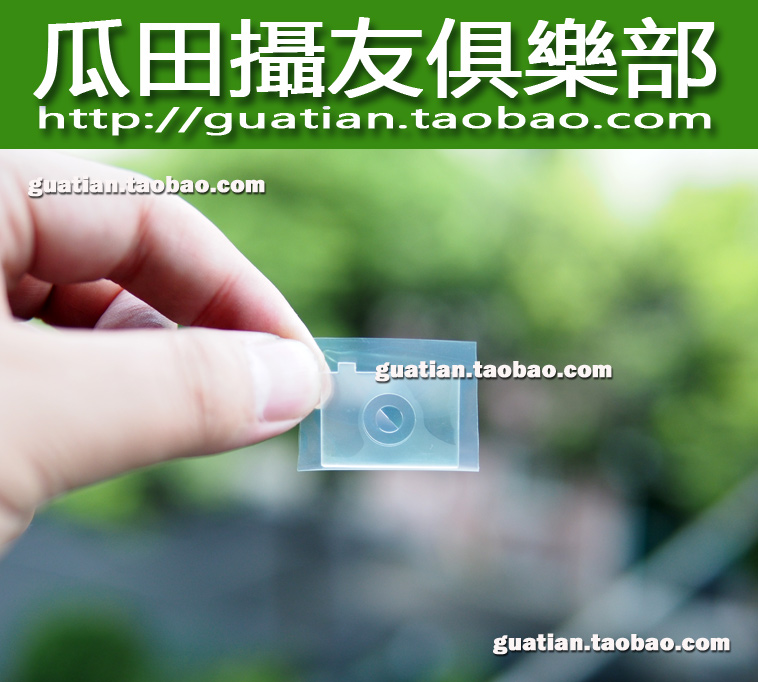

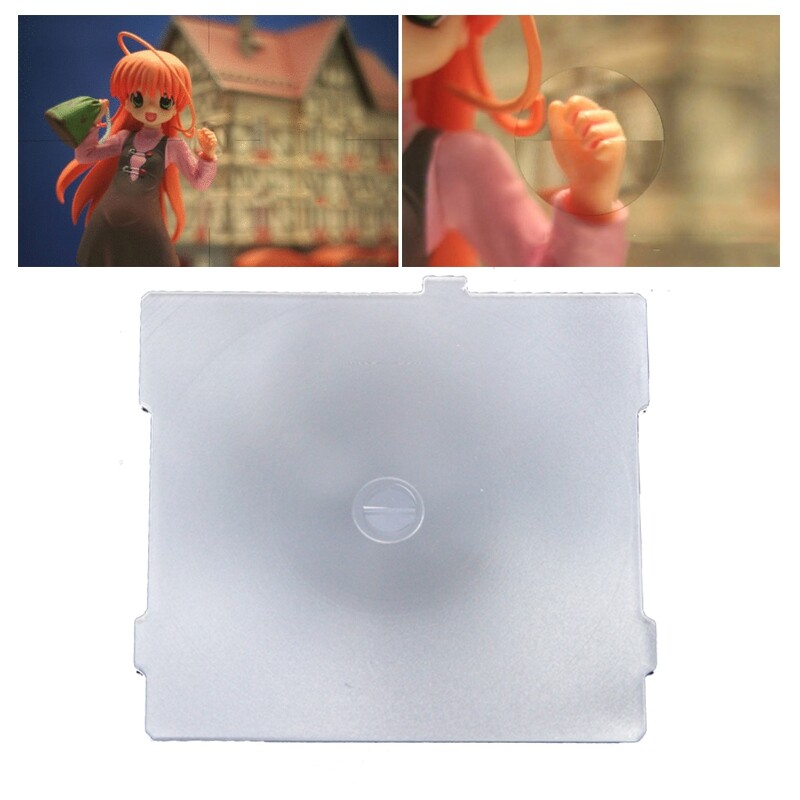

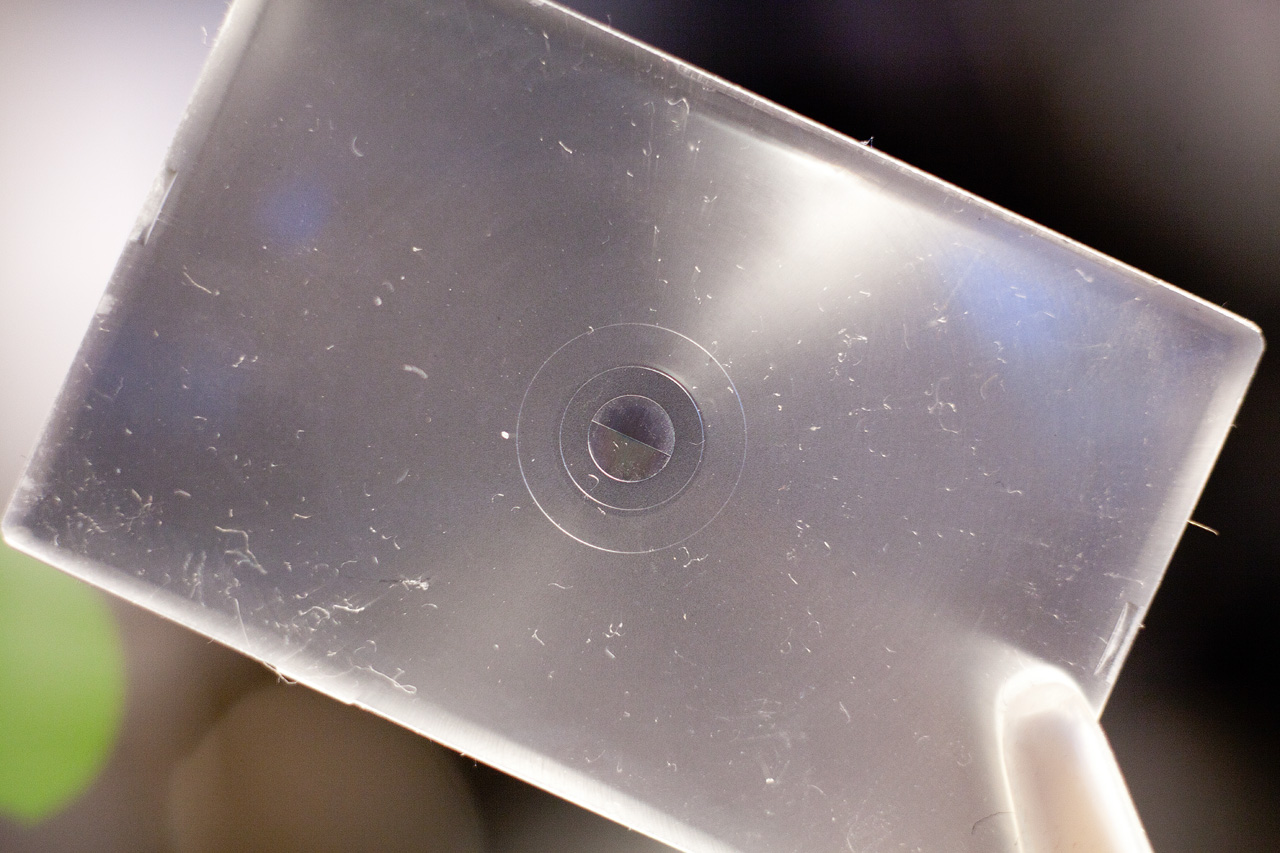

китайский фокусировочный экран с горизонтальными клиньями Додена

Плюс клинья это клинья, а не просто стекло. Т.е. если изображение не в фокусе, то картинка не цельная и половинки могут быть поочередно темными. Микрорастр тоже темный, если не в фокусе.

Единственынный способ сохранить работоспособность мануального объектива на диафрагмах больше F8 это покупать электрически сопряженный с камерой объектив. Так, например, есть в продаже Carl Zeiss версий ZE (под Canon), ZF (Nikon) и т.д. У них диафрагма закрывается только в момент срабатывания затвора. Всё остальное время фокусируетесь свободно на ярком фокусировочном экране. Еще из интересных решений это объективы Carl Zeiss под систему Contax N переделанные господином Conurus под байонет Canon или Nikon. При этом объектив становится еще и автофокусным. Это самый, пожалуй, интересный вариант. Только дорогой.
Вот тут можно на них посмотреть и купить уже переделанные. Или искать на

Ebay.

Я предпочёл вариант снимать на диафрагмах от открытой до F8. Старые именитые объективы особенно интересны на открытой диафрагме. На F8 и более закрытой вы можете брать любой другой — он будет не хуже. Чем более закрытая диафрагма — почти вся разница между плохим и хорошим объективом в оптических характеристиках исчезает.

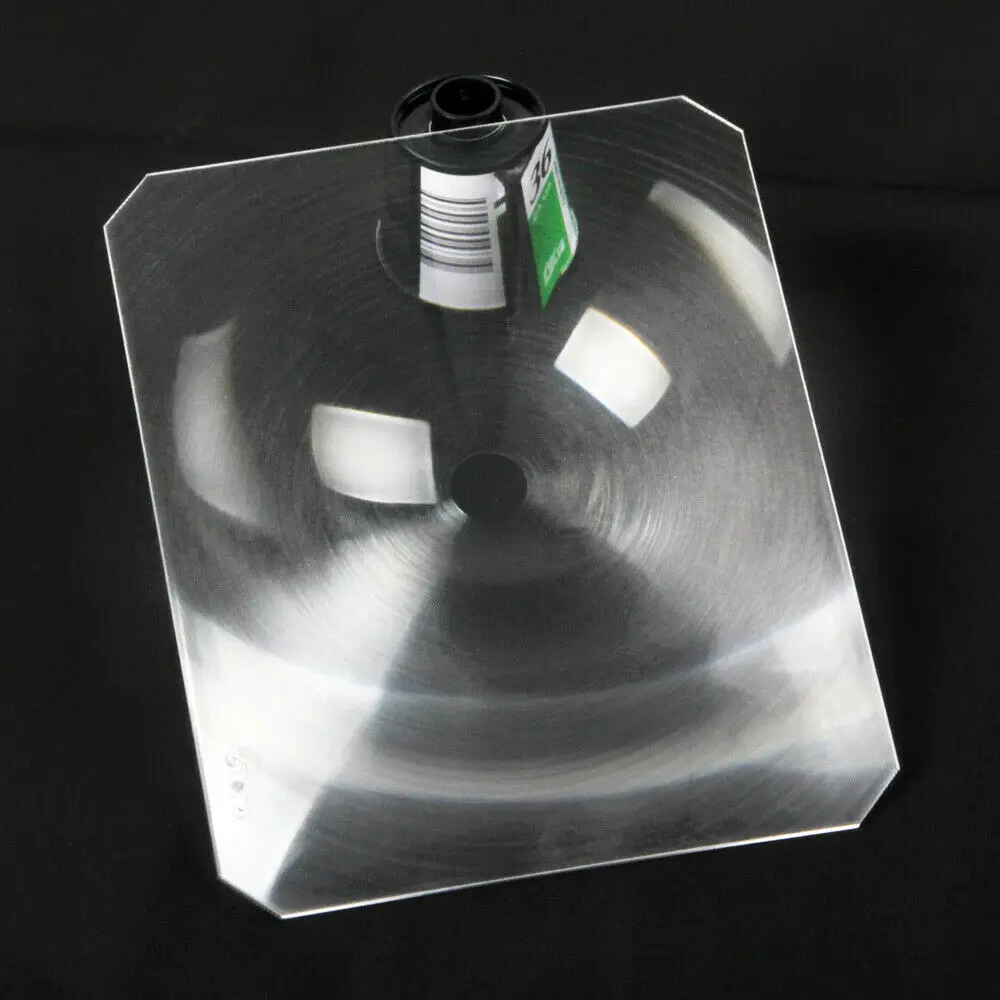

2.Назначение линзы Френеля, вроде как бы «сделать экран ярким и равномерно освещенным» — ее обычно используют, если нельзя установить сферическую линзу, так как линза Френеля меньше размером. А нужна ли линза Френеля для фотоаппаратов Canon (в частности 450D)? Возможно у этих фотоаппаратов уже стоит своя линза.

Ярким линза Френеля сделать экран не может, а скорее наоборот, делает немного темнее.

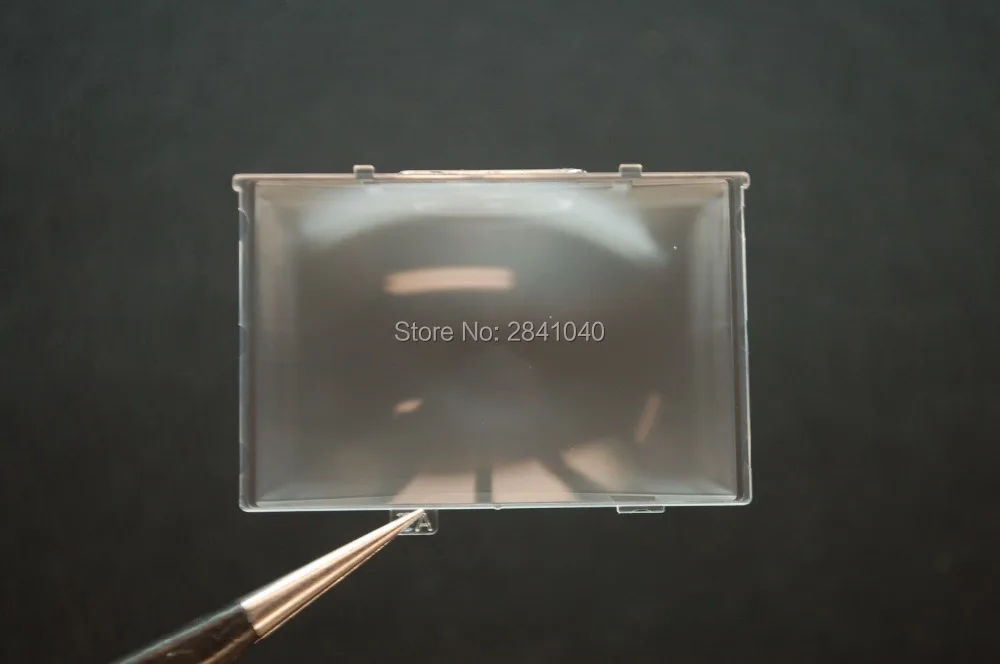

Обычная линза сверху и линза Френеля снизу

Сама идея линзы Френеля в равномерности света, которая достигается его рассеиванием. Так, например, на объектив, наоборот, наносят покрытия ( просветление) для того, чтобы свет не рассеивался и не терялся таким образом контраст. Это делает объектив более «светлым». У линзы Френеля другое назначение.

Сферическая линза будет давать увеличение. Это получается выпуклый экран? Такого не встречал честно говоря. Увеличение достигается легче насадкой на видоискатель (увеличитель видоискателя).

увеличитель видоискателя Tenpa 1.36x

Линза Френеля создавалась как альтернатива обычному матовому экрану, чтобы избежать сильного виньетирования по краям при фокусировании изображения с объектива на маленький видоискатель.

По поводу необходимости линзы Френеля: я предполагаю, что на всех современных экранах она уже присутствует. Так, если внимательно рассмотреть китайский экран на картинке выше, то можно увидеть радиальные царапинки. Оригинальный экран от

Canon сделан более качественно и там вы не увидите этих царапинок. Он покажется просто матовым. Но гравировка линзы там тоже есть, так как виньетирования в видоискателе не видно, а оно должно быть существенное при отсутствии линзы Френеля.

3. Нужна ли разметка фокусировочных точек на экране или можно обойтись без них, подскажите из практического опыта?

Разметка для Canon 5d mark II точно не нужна так как она присутствует на пентапризме. Чтобы проверить, есть ли она у вашей камеры на пентапризме или на экране, снимите объектив и выньте экран.

Если же прямо отвечать на вопрос, то точки нужны для выбора по какой точке фокусируешься при использовании автофокуса. Соответственно для мануальных (с ручным фокусом) объективов они абсолютно бесполезны.

4.Возможно ли смещение фокуса, т.е. на экране будет все резко, а на матрице — не резко или такое невозможно ?

Да, такое возможно. Ведь фокусируетесь-то вы на глаз. Если экран будет искажать изображение, то и сфокусируетесь неверно. Например, это можно попробовать вставив фокусировочный экран другой стороной. С оригинальным экраном Canon такое не выйдет так как у него есть «ушки», а китайский — запросто.

5.Окажет ли фокусировочный экран влияние на экспозицию?

Да, другой фокусировочный экран окажет влияние на экспозамер так как датчик экспозамера находится за экраном. На профессиональных моделях камер и на canon 5d возможно выбрать в меню тип экрана, чтобы камера вводила поправку. На младших моделях такого, насколько я знаю, нет. Тут нужно нести в сервис на настройку, если сдвиг по экспозиции сильный. Или ориентироваться по гистограмме при неспешной съемке.

6.Будет ли фокусировочный экран рассеивать свет при экспозиции на матрицу или он закрыт зекралом ?

Не очень понял вопрос. Зеркалом он не закрыт при замере экспозиции тк за ним как раз расположен датчик экспозамера. В какой-то степени он, конечно, рассеивает свет, но в момент съемки он закрыт зеркалом.

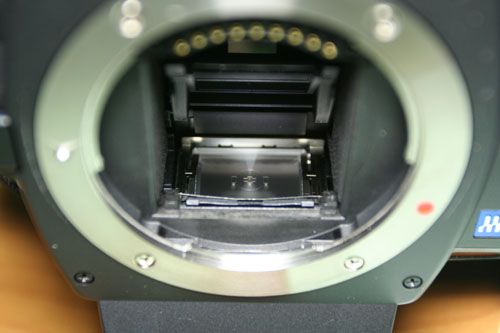

фокусировочный экран в момент съемки закрыт зеркалом

7.Экран, какой фирмы лучше покупать ?

Лучше всего покупать экран фирмы-производителя камеры 🙂 Но если такого экрана не предусмотрено (как, например, для Canon 5d или для младших моделей Canon), то для семейства Canon 5d рекомендуют японские экраны Haoda.

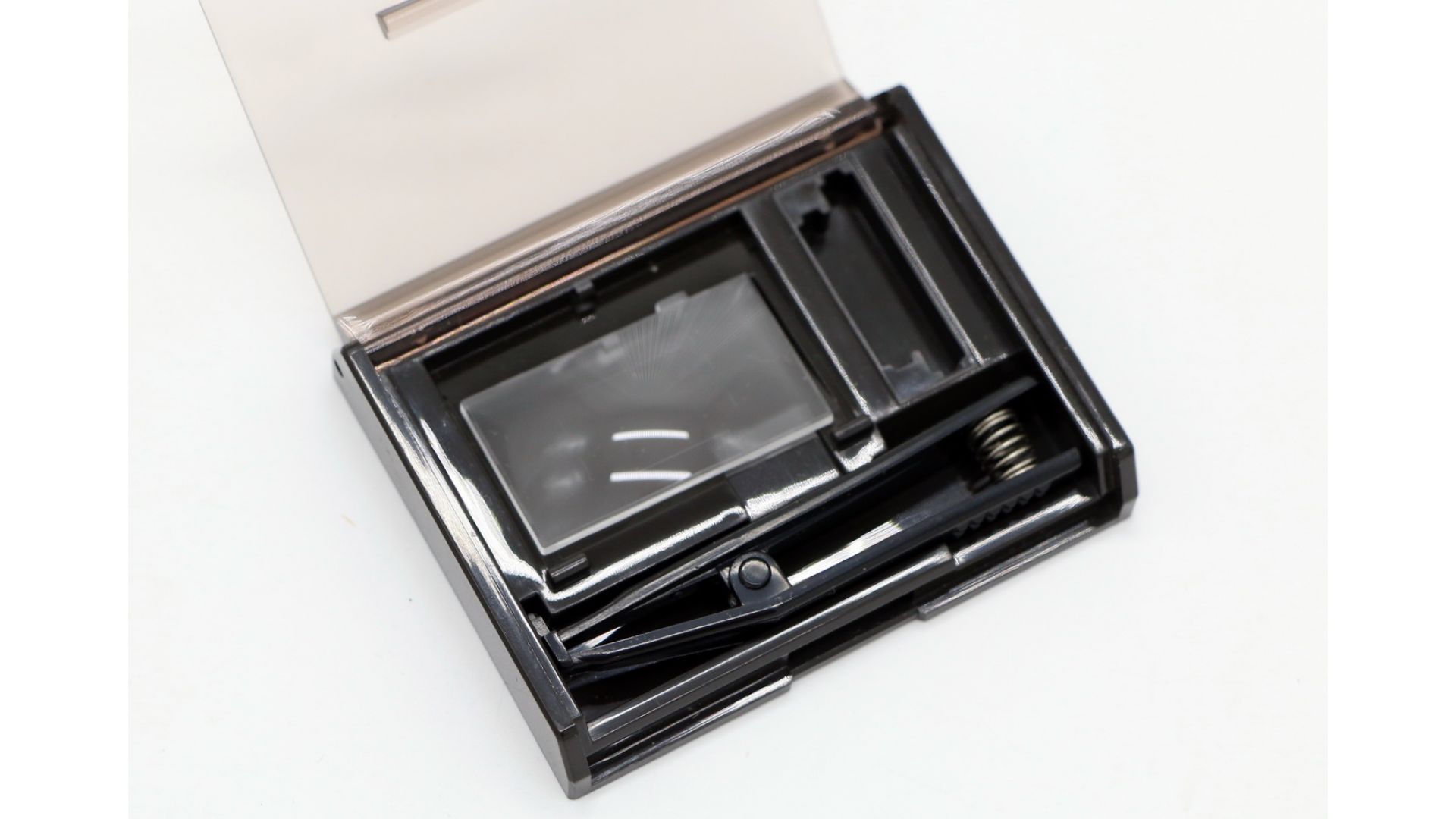

набор с фокусировочным экраном Haoda

Экран отличный, работает как заявлено до F5.

6. Далее сложнее, но до F8 еще пользоваться можно на мануальном объективе. Набор от Haoda за последнее время очень потерял во внешнем виде (пластиковые щипчики превратились в китайские, коробка noname). Но это не главное, главное — качество экрана, а оно всё также на высоте.

Выступы на экране сделаны не очень качественно, но они есть и позволяют экрану не сползать, что важно. На китайском их вообще нет.

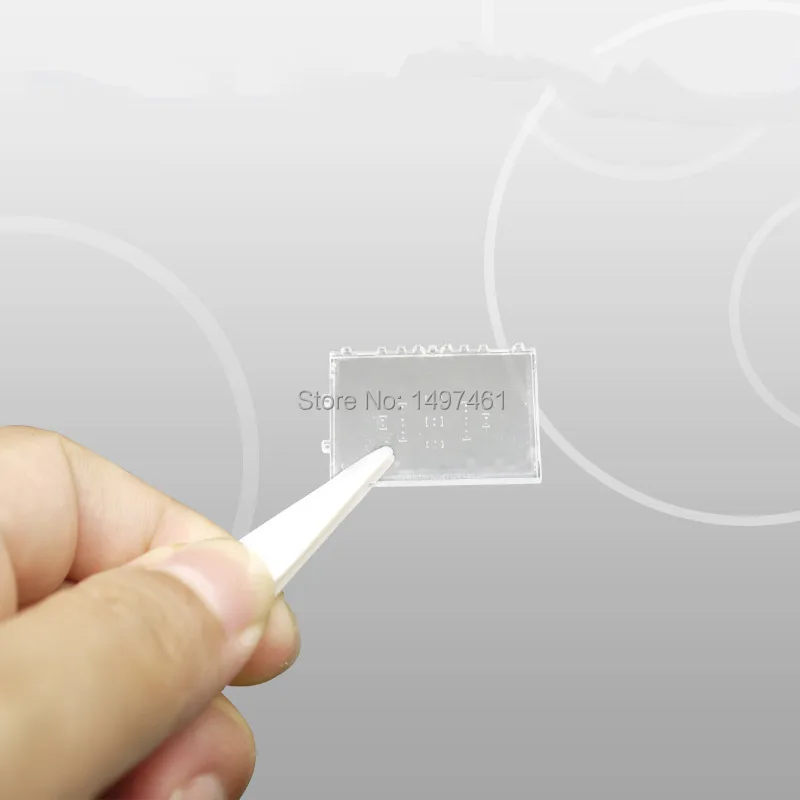

фокусировочный экран Haoda для 5D mark II

сравнение китайского фокусировочного экрана и экрана Haoda

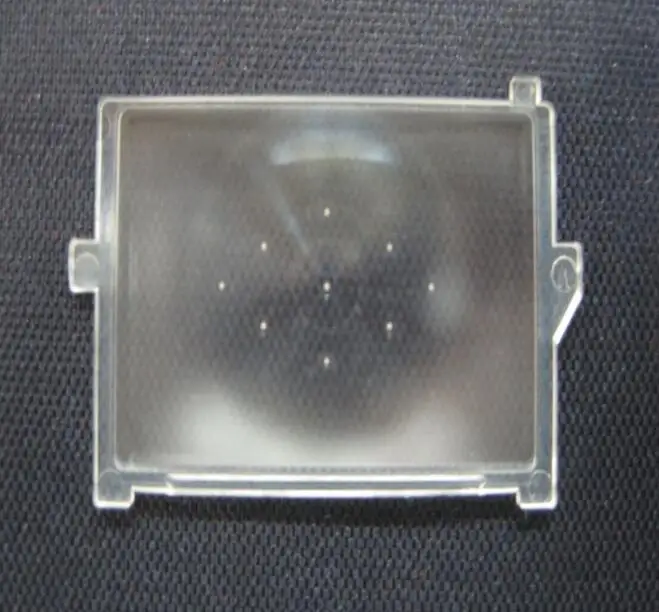

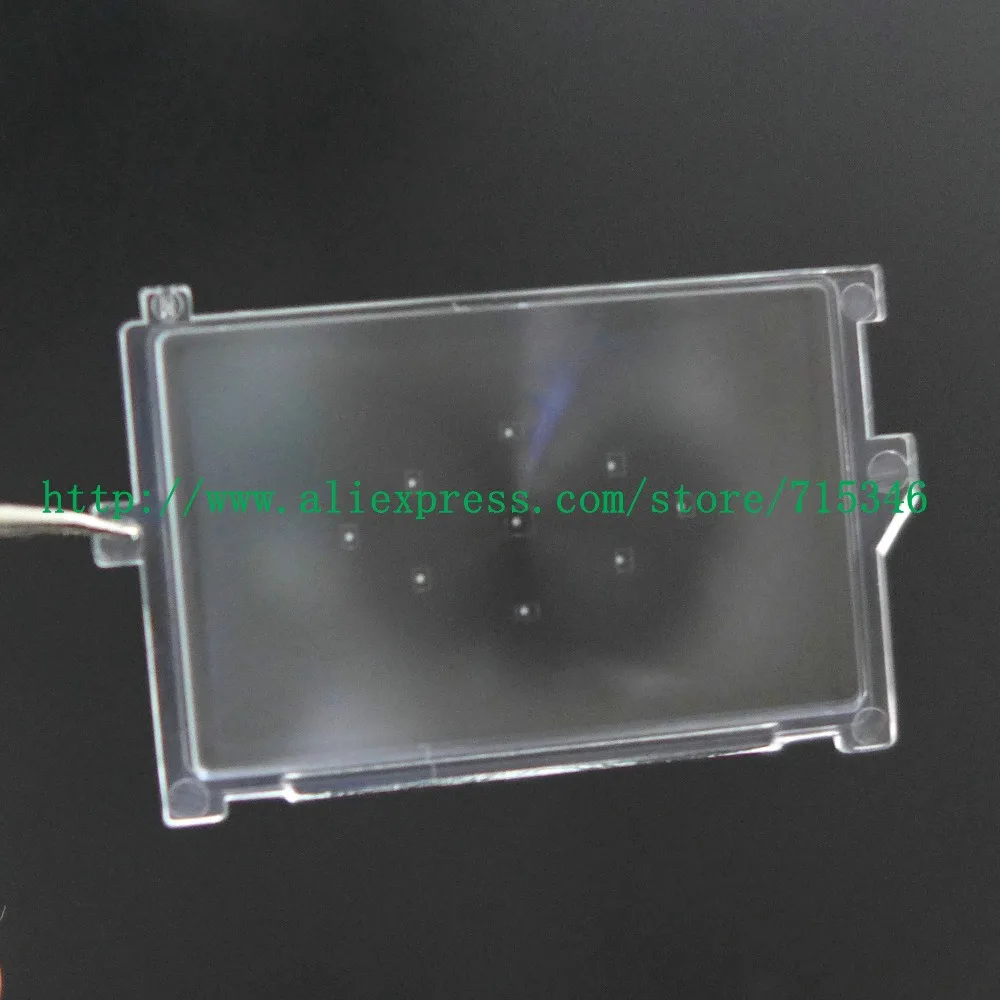

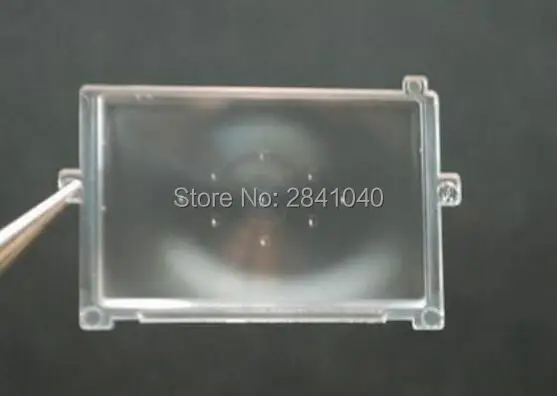

У них есть и для остальных моделей, но довольно дорого. Для младших моделей лучше взять экран от katz eye. У katz eye нет фокусировочных экранов для Canon 5D.

Фокусировочный экран с микропризмой — для обычной фотосъемки. Матовый экран с кольцом из микропризм в центре.

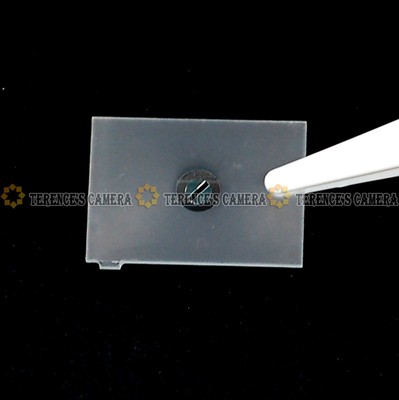

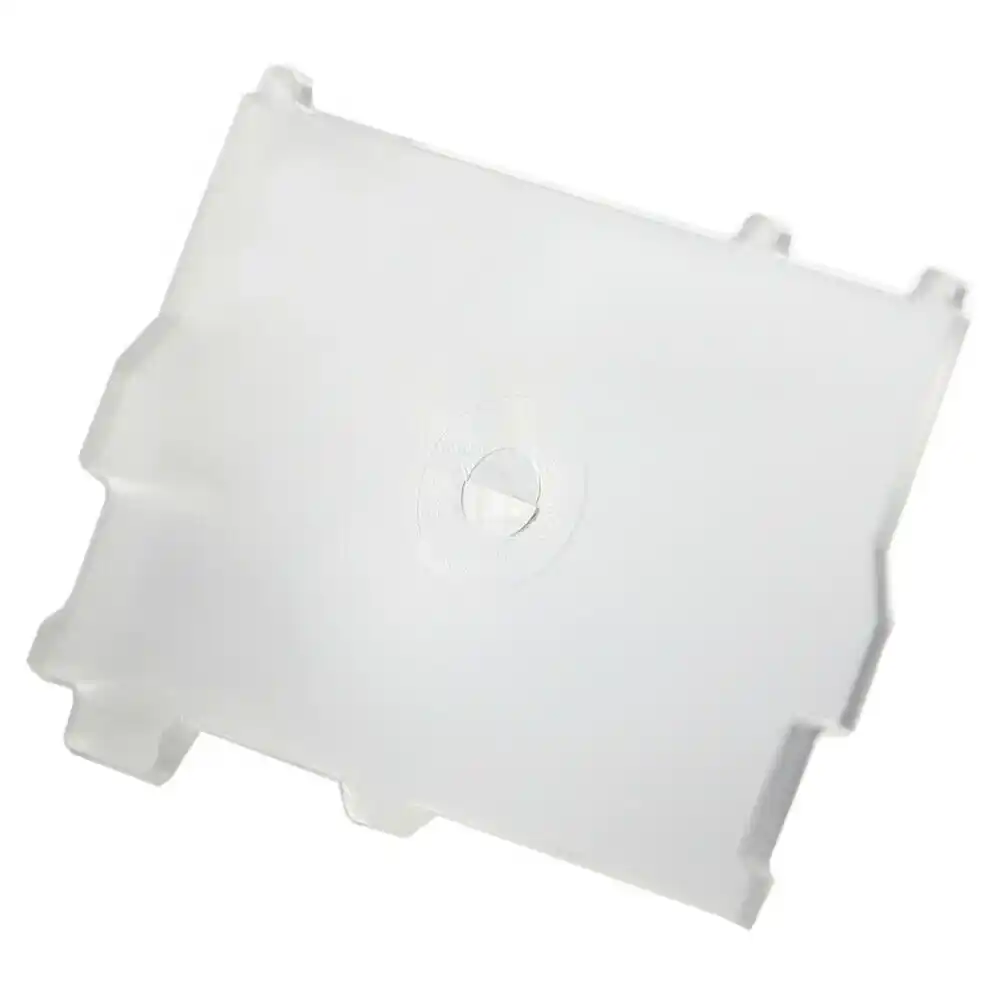

Фокусировочный экран с клиньями. Для обычной фотосъемки. В центре экрана изображение будучи не в фокусе визуально разрезается на 2 части под 45 градусов.

Эффективен для абсолютно точной фокусировки на объекте имеющем горизонтальные или вертикальные линии.

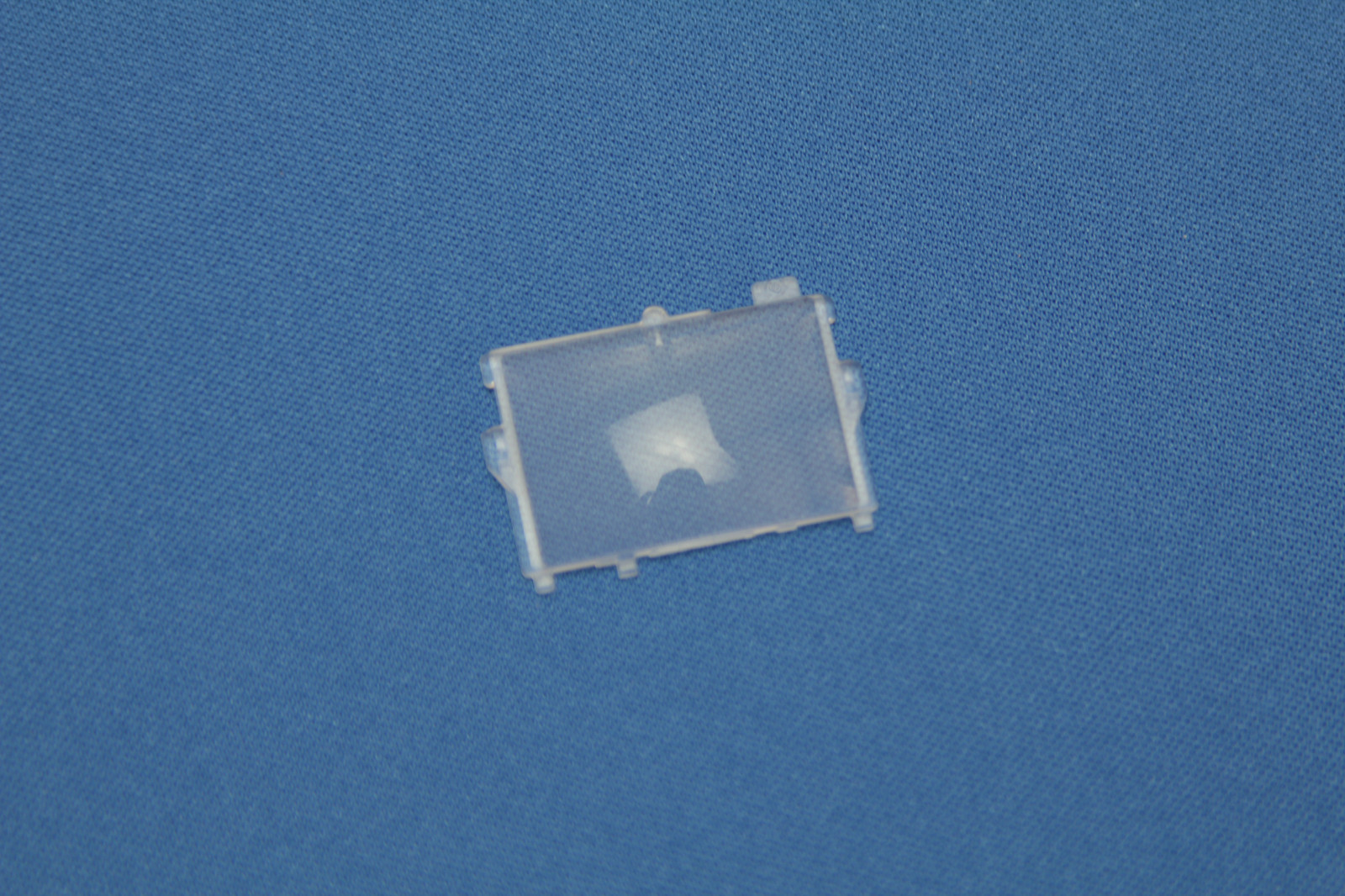

Фокусировочный экран с горизонтальными клиньями. Удобен для фокусировки на предмете с диагональными и вертикальными линиями. Также годится для обычной фотосъемки, где нужна абсолютно точная фокусировка.

Фокусировочный экран с клиньями и кольцом микропризмы/растра. Даёт 3 типа фокусировки: клинья, растр и матовый экран.

Полностью матовый экран. Удобен для работы с «тёмными» объективами и большими фокусными расстояниями или для макросъемки.

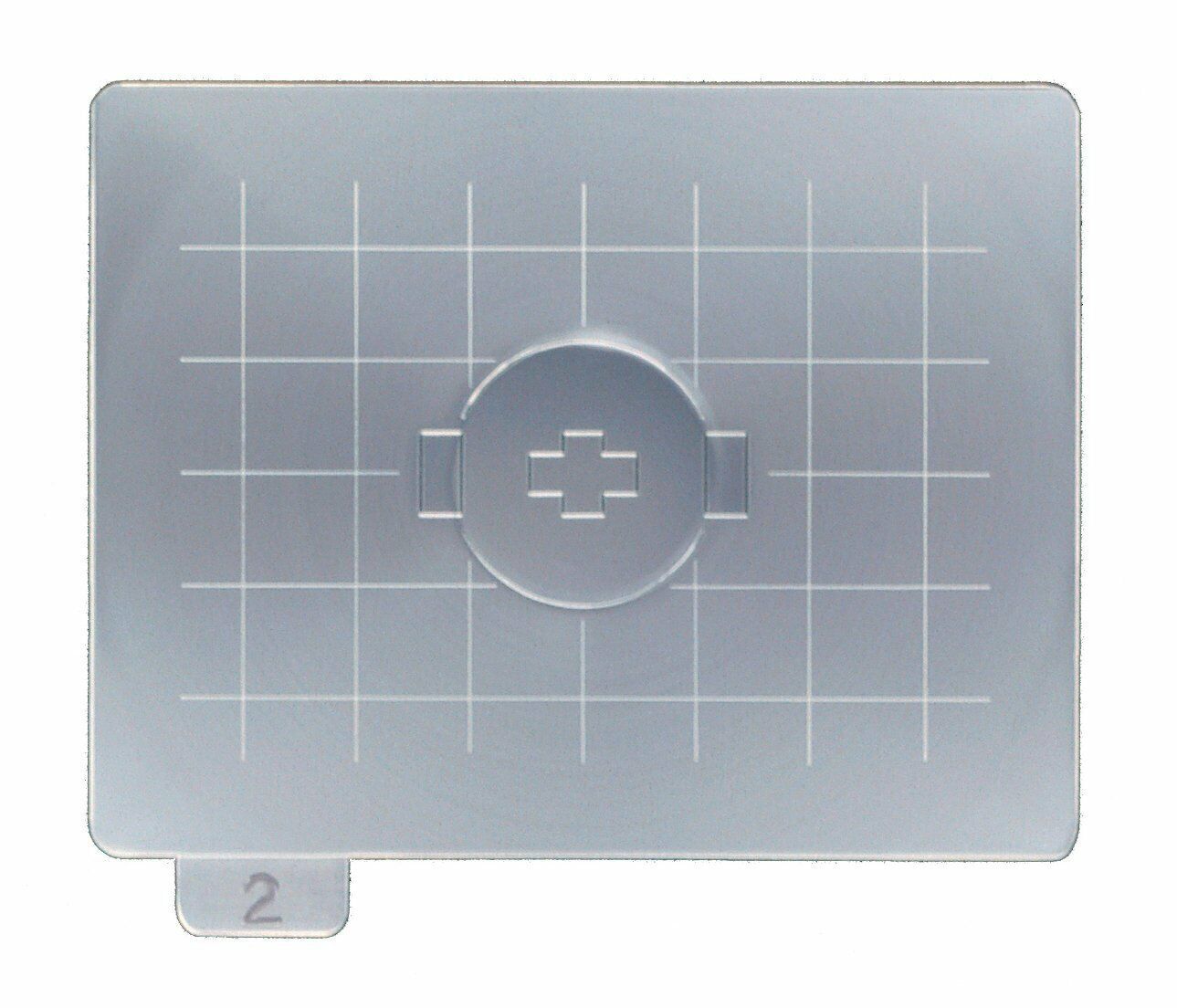

Матовый фокусировочный экран с сеткой. Удобен для контроля перспективы. В частности удобно использовать с макромехом или тилт-шифт ( tilt/shift) объективом для макросъемки.

Фокусировочный экран со шкалой-прицелом. Удобен для научной работы и макросъемки. Позволяет фокусироваться используя прозрачную центральную область или матовую поверхность вокруг. Шкала позволяет впоследствии определить размеры объекта фотосъемки. Деления нанесены с точностью 1мм.

Фокусировочный экран с клиньями и микрорастром, также снабжен меткой для записи информации. Удобен для научной работы. Позволяет заранее увидеть куда будет записана метка со специального устройства и заранее разместить её так, чтобы она была на контрастном с цветом теста фоне и попала на фон, а не на объект фотосъемки.

Заметка про фокусировочные экраны | Радожива

Это очень кратенькая, но полезная заметка.

Фокусировочный экран

Снимая на мануальную оптику я на собственном опыте столкнулся с тем, что фокусировочные экраны для современных цифровых зеркальных фотоаппаратов не оптимизированы для работы со светосильной оптикой.

Подавляющие большинство фокусировочных экранов в современных ЦЗК оптимизированы для работы с объективами F/2.8 и темнее. В конечном счете это сказывается на том, что во время работы с более светосильной оптикой не так отчетливо видно ГРИП и зону нерезкости, как бы этого хотелось.

Ситуацию ухудшает использование пентазеркала вместо пентапризмы, которое делает ОВИ маленьким и темным.

Реальный пример 1: при использовании светосильного объектива Super-Takumar 1:1.4/50 и ЦЗК Canon EOS DIGITAL Rebel XSi (a.k.a Canon EOS DIGITAL 450D, a.k.a Canon EOS Kiss X2) с ОВИ на основе пентазеркала в ОВИ очень-очень плохо видно насколько точно объект находится в зоне резкости или нерезкости. При закрытии диафрагмы до F/2.8 яркость ОВИ не меняется. С 3000 снимков сделанных через ОВИ с визуальным подтверждением резкости только 300 снимков (около 10%) оказываются с действительно правильной наводкой на резкость. Мой опыт говорит, что подобная ситуация случается и с другими светосильными объективами при использовании их на камерах с пентазеркалом.

Реальный пример 2: с камерами на основе пентапризмы ситуация гораздо лучше. При использовании сверх светосильного объектива Nikon NIKKOR-S.C Auto 1:1.2 f=55mm и ЦЗК Nikon D90 на основе пентапризмы визировать и понимать о том, что находится в зоне резкости или нерезкости гораздо проще, но все же процесс является недостаточно комфортным. С 1000 снимков сделанных через ОВИ с визуальным подтверждением резкости только 150 снимков (около 15%) оказываются с действительно правильной наводкой на резкость. При закрытии диафрагмы от F/1.2 до F/2.8 яркость снимаемой сцены в ОВИ не изменяется. Падение яркости можно заметить только во время закрытия диафрагмы от F/2.8 до F/4, этот пример как раз и говорит о том, что современные фокусировочные экраны не оптимизированы для работы со светосильной оптикой.

Кто в это не верит, пусть попробует визировать на камеры 60-х, 70-х годов, оптимизированных для F/1.4. Разница будет настолько колоссальной, что может перевернуть все представления про ОВИ,

Также мой опыт говорит, что большие ОВИ у полноформатных ЦЗК упрощают работу с мануальной оптикой. Насколько мне известно, некоторые современные ЦЗК Canon позволяют использовать сменные фокусировочные экраны, оптимизированные под разные задачи.

Материал подготовил Аркадий Шаповал. Мой Youtube-канал, а также группа Радоживы на Facebook и VK.

П.С. сейчас набегут комментирующие и расскажут всем про замену экранов, клинья, микрорастр, смерть ОВИ, пользу ЭВИ и прочие полезные вещи.

Фокусировочный экран и его замена

В условиях повсеместного использования зеркальных камер с автофокусными объективами вопрос замены фокусировочного экрана у большинства фотографов вообще не возникает. Например, камера Canon EOS 5D Mark III не предполагает замену такого экрана, в отличии от своего предшественника Mark II. Но давайте по порядку разберемся со всеми вопросами.

Что такое фокусировочный экран и зачем он нужен?

В старых крупноформатных камерах имелась рамка с матовым стеклом, которую вставляли перед тем как вставить рамку со слайдом. Фотограф накрывался черной тканью и наблюдал изображение, спроецированное на это стекло через объектив. Фокусируя объектив на объекте съемки, фотограф добивался резкого изображения на стекле, после чего вынимал стекло и вставлял на его место рамку со слайдом. Это и есть фокусировочный экран. Взгляните как это выглядело (фото из Википедии) и обратите, что изображение перевернуто:

С появлением пленочных зеркальных камер, фокусировочный экран стал переместился на на 90 градусов вверх. Теперь зеркало, размещаемое строго под 45 градусов отражало изображение на фокусировочный экран. При этом изображение снова переворачивалось, и фотограф мог теперь комфортно наблюдать картинку. Если изображение на фокусировочном экране было резким, значит и при поднятом зеркале на пленку проецировалось резкое изображение. Взгляните на популярную схему из той же Википедии:

1 — объектив
2 — зеркало
3 — затвор
4 — сенсор или фотопленка
5 — фокусировочный экран

6,7 и 8 возникли уже после ВОВ, в 1957 компания Asahi Optical выпустила камеру, оснащенную пентапризмой (7). Для того, чтобы в видоискателе (8) был виден весь кадр, необходимо изображение уменьшить до размеров видоискателя. Этим занимается так называемая коллективная линза, которая отклоняет проходящие через неё лучи, приближая их к оси. Помимо этого эта линза равномерно распределяет яркость изображения — без неё в видоискатель фотограф видел бы изображение с резким падением яркости по краям (виньетирование).

Итак, глядя через видоискатель (по умному говорят: при визировании) зеркального фотоаппарата, фотограф наблюдает оптическое изображение объектов съёмки, образуемое объективом на плоской полупрозрачной пластине — фокусировочном экране.

Фокусировочный экран (далее ФЭ) — это оптическая поверхность, которая служит для наблюдения и фокусировки изображения, проецируемого объективом.

Какие фокусировочные экраны бывают?

Прежде всего нужно сказать, что ФЭ отличаются размерами. Размер примерно соответствует размеру сенсора камеры, т.е. для кропа размер ФЭ меньше, чем для полного кадра.

Каждый производитель крепит ФЭ разными способами. Соответственно форма ФЭ у каждого производителя своя. Разумеется, что форма в целом прямоугольная, но края могут иметь выступы, пазы, «ушки» и прочие приспособления для крепления. Причем, эти различия встречаются и между камерами одного и того же производителя. То есть ФЭ от одной камеры вовсе не обязан подходить к другой. И вот тут нужно быть внимательным, прежде чем покупать ФЭ. Например, ряд китайских производителей вообще делают ФЭ без каких-либо выступов.

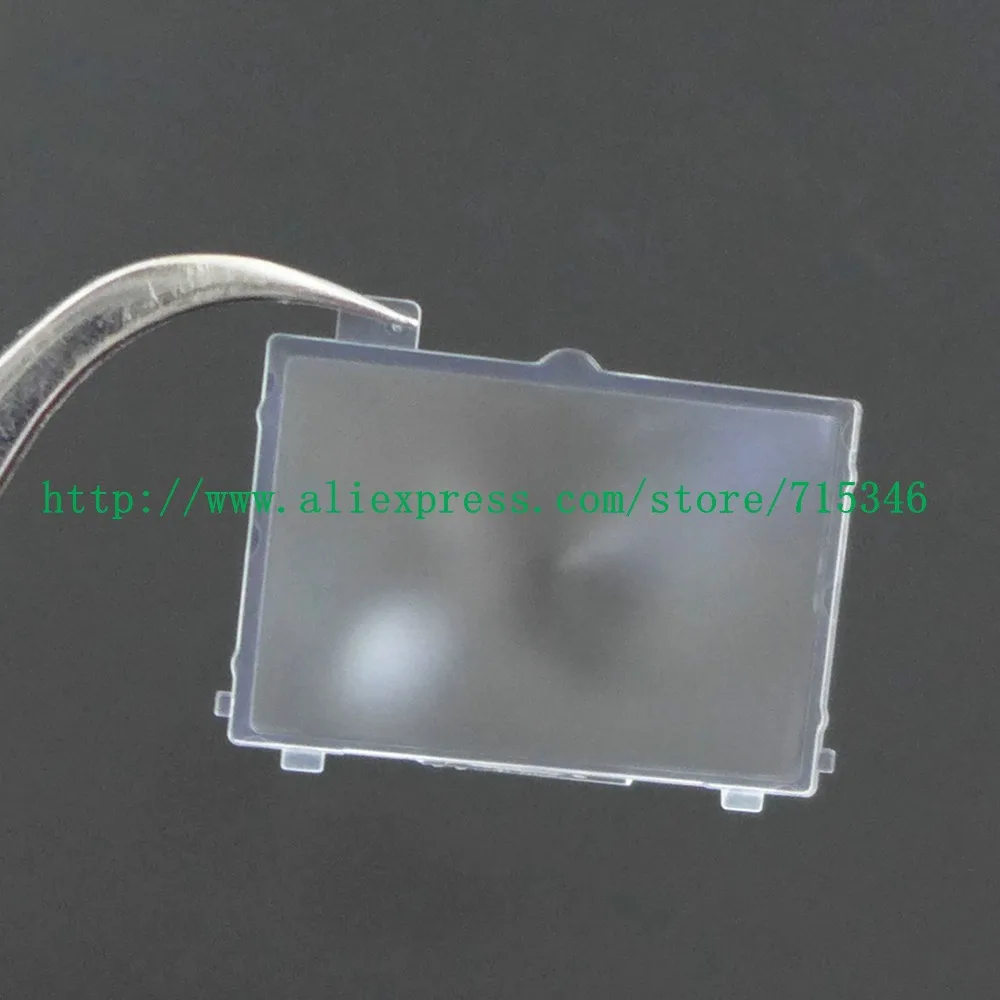

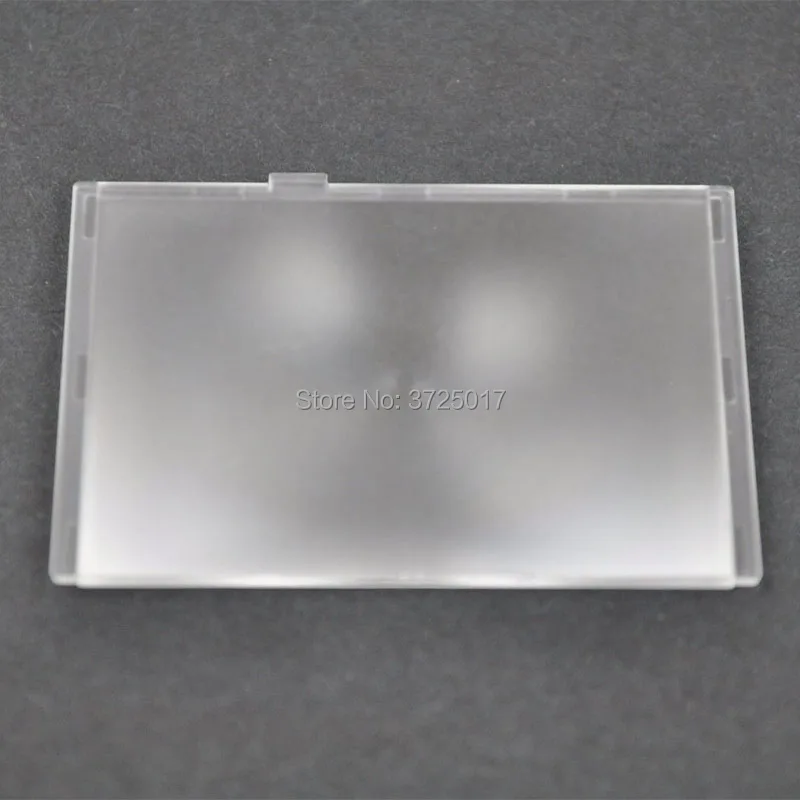

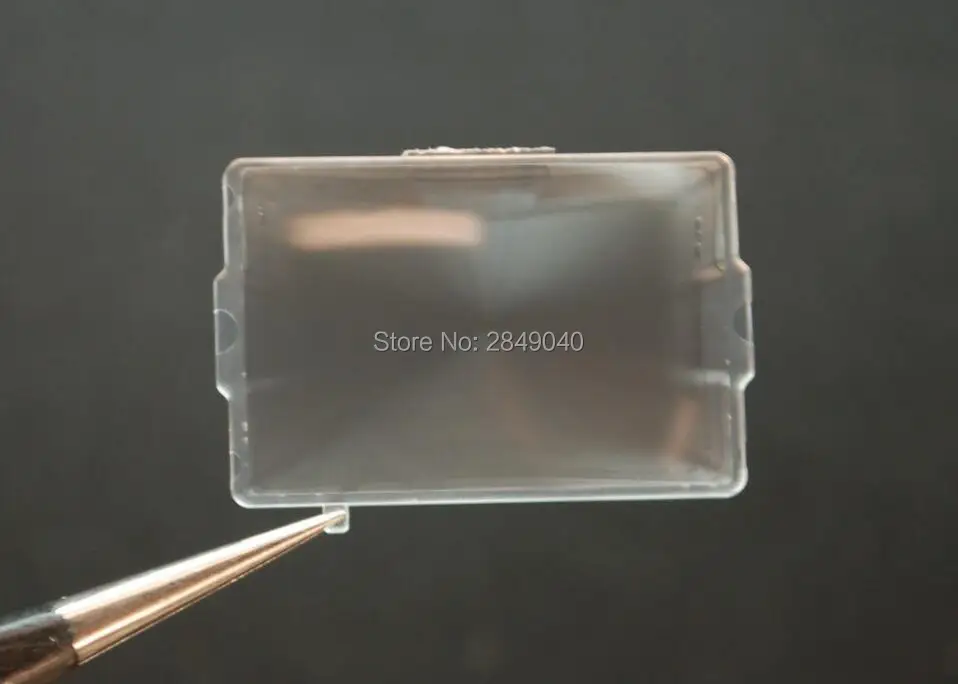

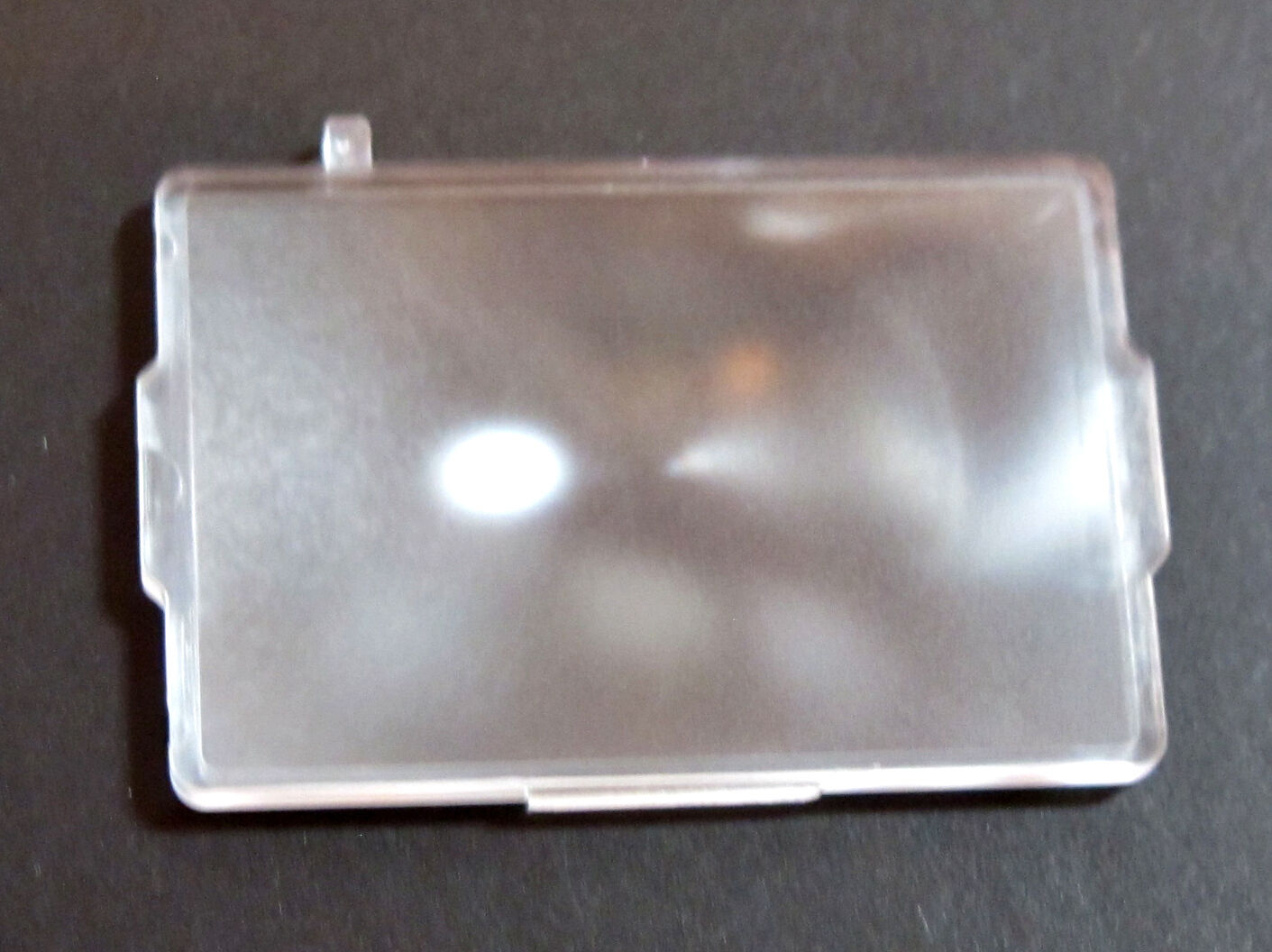

Laser Matte или экран с лазерным матированием

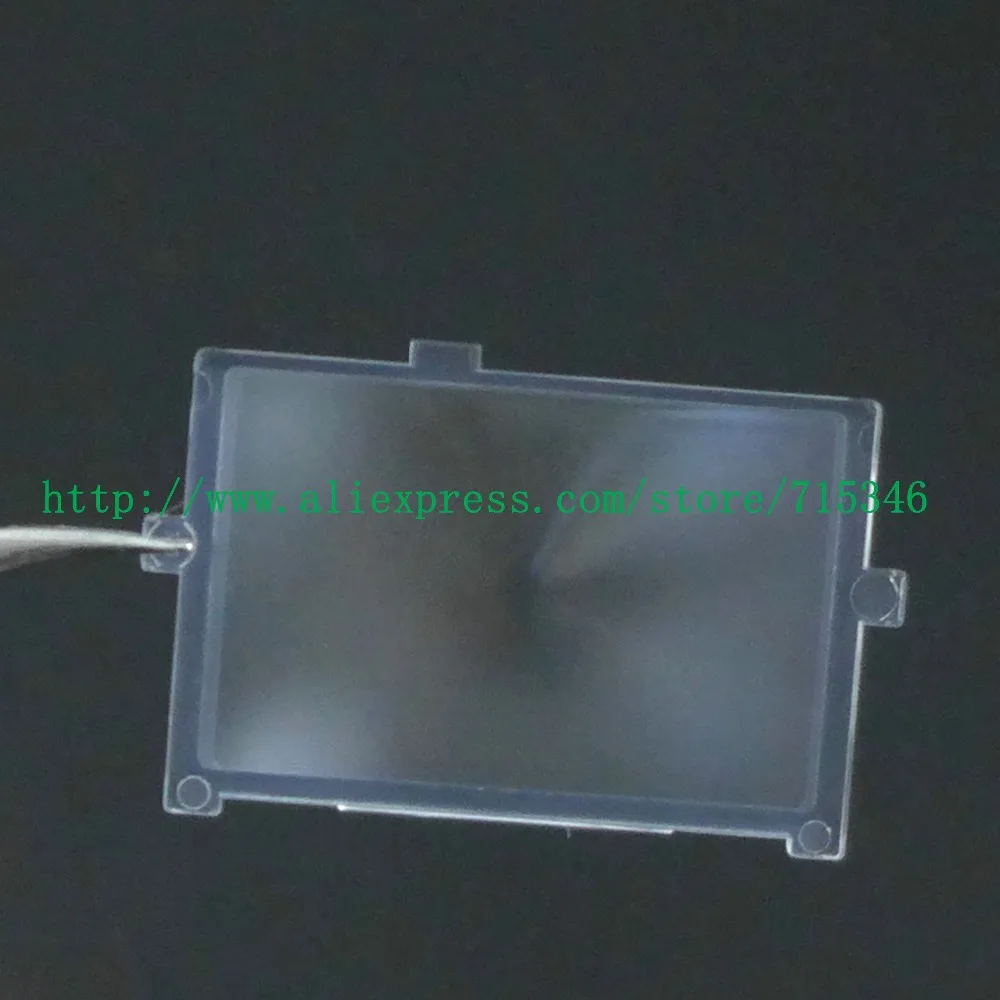

Стандартный ФЭ для DSLR имеет матовую поверхность с одной стороны по все площади экрана. Эта матовость очень нежная и дотрагиваться чем-либо до неё категорически не рекомендуется. Ни кисточкой, ни тем более пальцами. Если приглядеться, что эта матовая поверхность выполнена в виде радиальных линий, нанесенных лазером. Эти линии работают как линза Френеля. Поэтому трогать ФЭ нельзя. Очень легко нанести царапины на поверхность. Если на ФЭ попала пыль, нужно постараться сдуть её грушей. Если же не получилось, следует отнести камеру в сервисный центр, либо купить новый ФЭ и заменить.

Как правило, область визуального контроля за точностью фокусировки по центру отсутствует. И точность фокуса оценивается визуально по всему полю экрана. Такие экраны используются с любыми объективами, в том числе со светосилой менее чем f/5.6. Минус в том, сложно вручную оценивать точность фокусировки на глаз. Поэтому, фотографы, предпочитающие работать с мануальными светосильными объективами вынуждены заменять штатный ФЭ на другие (о них речь пойдет ниже). Даже при наличии автофокусного объектива ряд фотографов предпочитают вручную ловить фокус и если объектив светосильный, заменив ФЭ, можно более точно фокусироваться на объект съемки.

Super Precision Matte или Матированный сверхточный

Обладая светосильным объективом (светлее f/2.8) можно использовать экран, у которого изображение вне фокуса размывается сильнее. А вот использование такого экрана с объектива, максимальная диафрагма которых меньше f/2.8 уже затруднено, так как изображением будет достаточно темным и к тому же еще и зернистым. На диафрагмах f/5.6 фокусироваться просто невозможно.

Я должен напомнить, что фокусировка происходит всегда при полностью открытой диафрагме на сопряженных с камерой объективах и диафрагма прикрывается только в момент съемки. На ряде мануальных объективах приходится закрывать диафрагму. Но хочется отметить один немаловажный факт, на сильно закрытых диафрагмах сложно найти какие-то существенные отличия светосильных мануальников от простых сопряженных объективов. То есть нет смысла покупать и использовать светосильный несопряженный объектив для съемки на диафрагмах f/5.6 и меньше.

Microprism или экран с микрорастром

Благодаря использования микропризм (или микропирамид) изображение, находящееся не в фокусе выглядит мозаичным (растеризированным). Мозаичность исчезает, когда объект находится в фокусе. Область фокусировки визуально выглядит как окружность в центре матового экрана. Экран с микрорастром позволяет наводить на резкость как по горизонтальным, так и по вертикальным контрастным линиям объекта. Из минусов, такой ФЭ сложно использовать для съемки на диафрагмах f/5.6 и меньше.

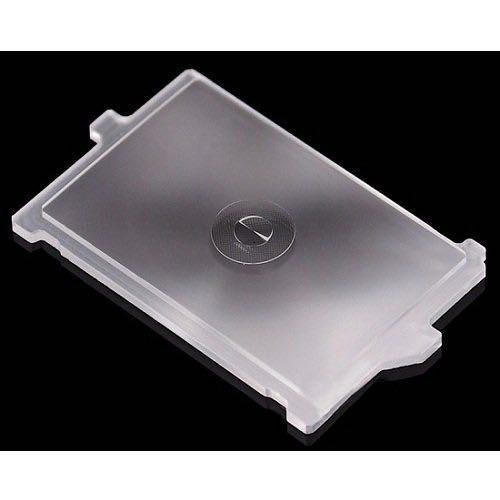

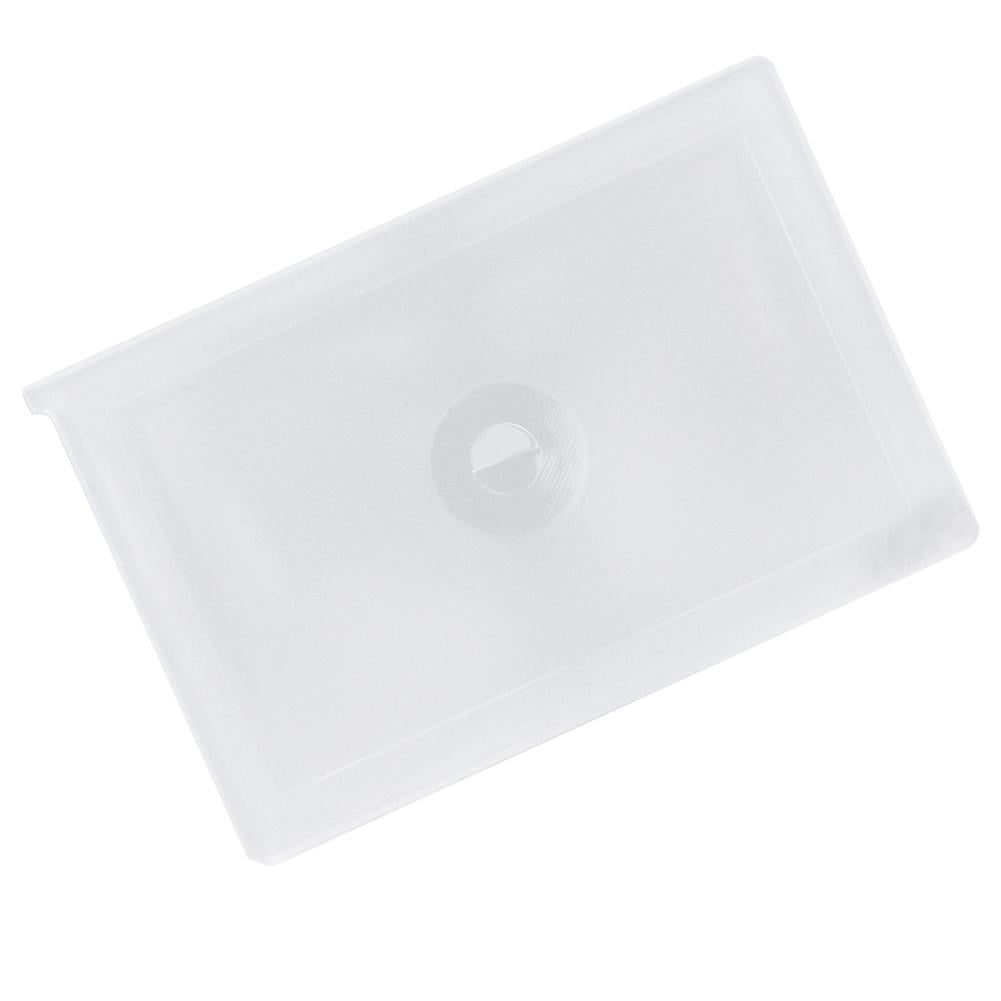

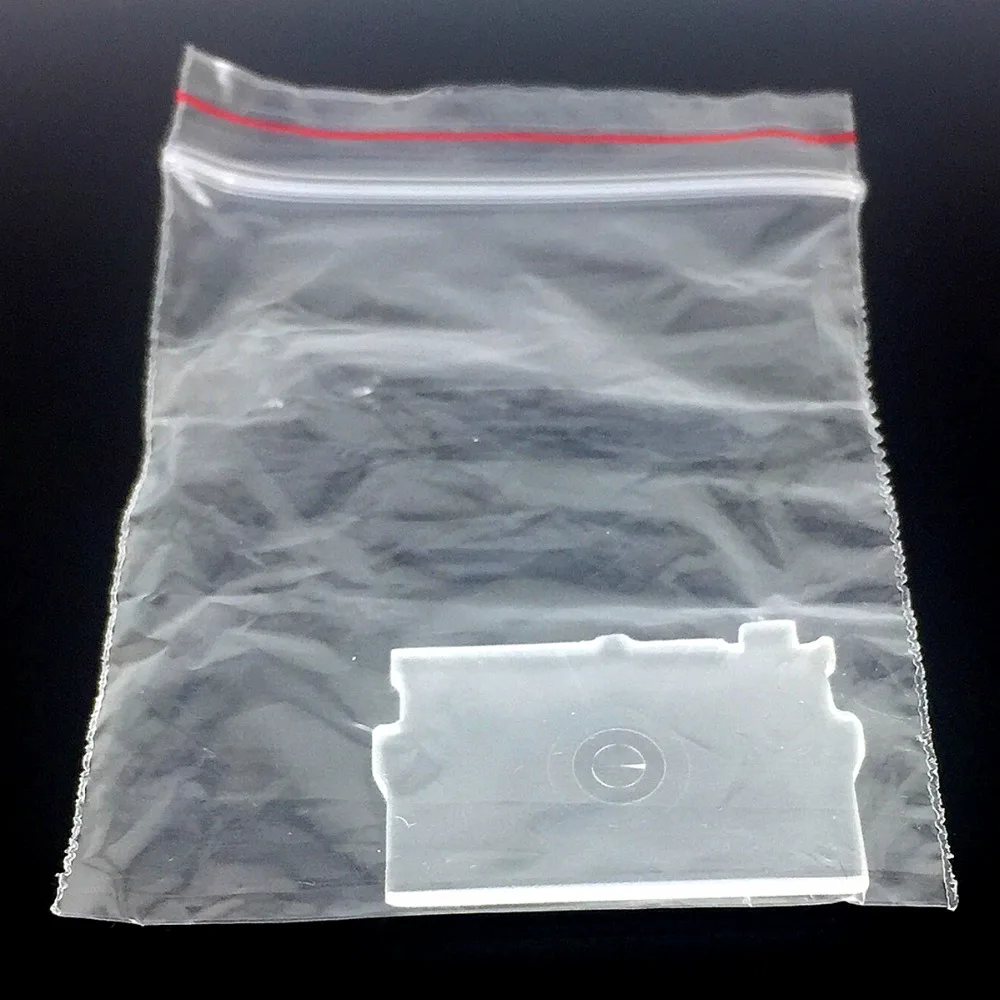

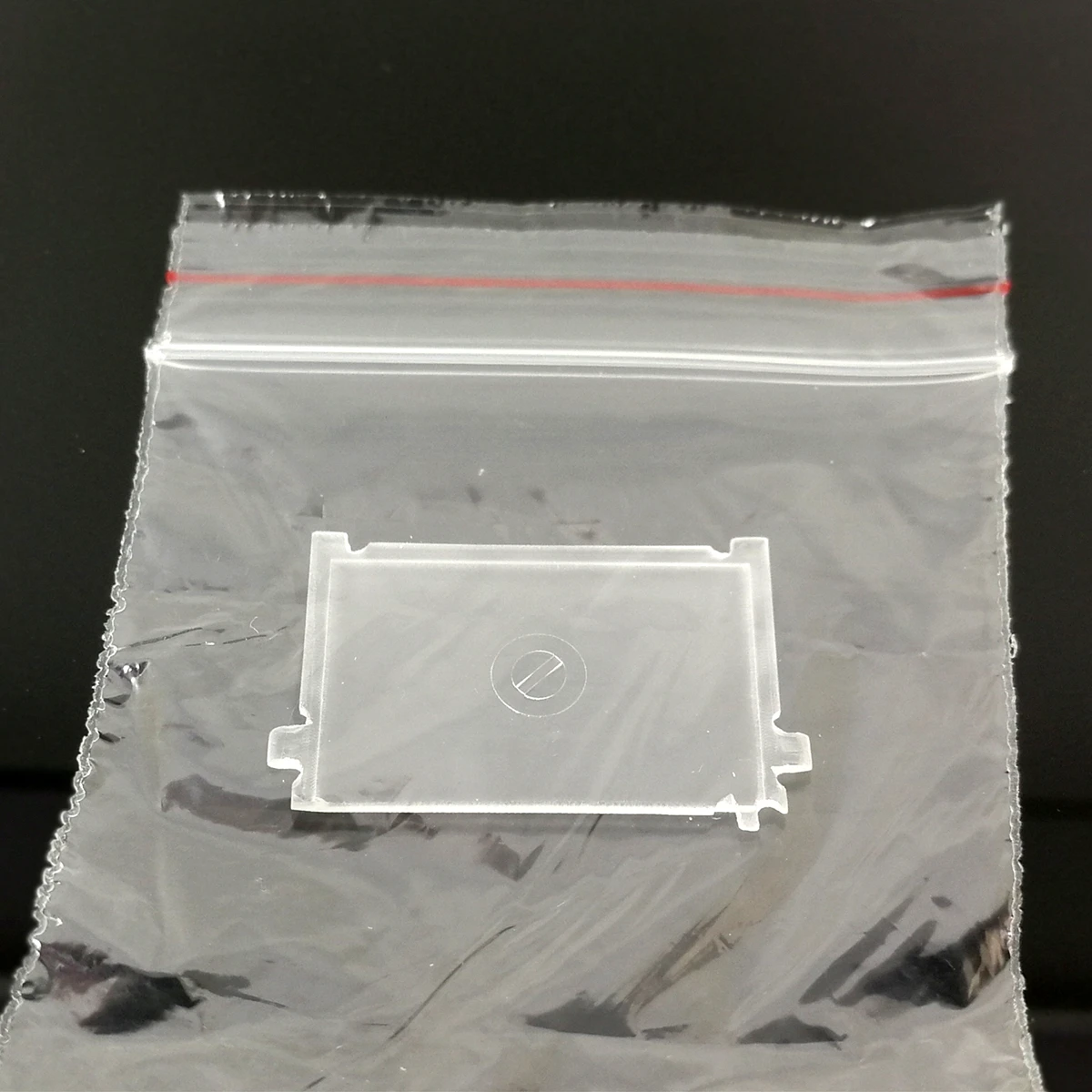

Split-Image или экран с клиньями Додена

Клинья Додена — оптическая система, состоящая чаще всего из двух клиньев. Контуры объектов, пересекающие клинья, выглядят смещёнными друг относительно друга, если объектив не сфокусирован. Область фокусировки визуально выглядит как окружность в центре матового экрана, разделённая линией на части. Клинья бывают вертикальными, горизонтальными или диагональными.

Из минусов, такой ФЭ сложно использовать для съемки на диафрагмах f/5.6 и меньше. Один из клиньев становится темным и в таких случаях остается наводить на резкость по матовому полю фокусировочного экрана.

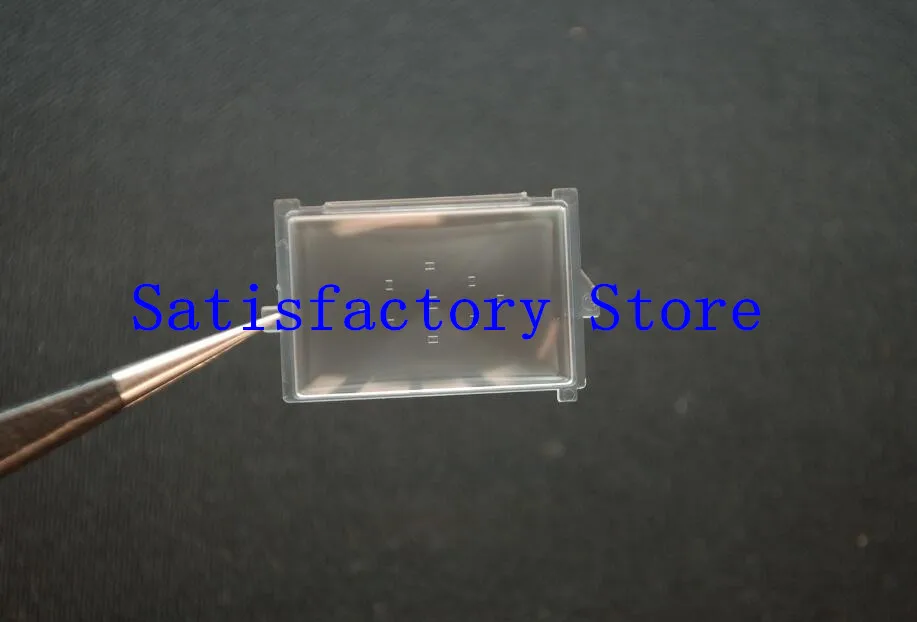

Так же на ФЭ могут наносить различную разметку: точки фокусировки, сетки типа «золотого сечения» и т.п. Лично я считаю это ерундой и рассматривать такие ФЭ даже не хочу.

Как заменить фокусировочный экран?

Во-первых, нужно определиться с причинами замены: а это либо повреждение имеющегося ФЭ, либо непреодолимое желание использовать ручной автофокус на светосильном объективе. Нужно понимать, что замена ФЭ — процедура, чреватая повреждением камеры и если руки растут не оттуда, откуда им положено расти, лучше поручить это дело профессионалам.

Во-вторых, необходимо понять, есть ли у камеры возможность заменить ФЭ и есть ли возможность приобрести подходящий ФЭ. Напомню, на камеру можно устанавливать ФЭ конкретной формы. Маркировку совместимых ФЭ следует искать в руководстве пользователя. Но если производитель не предполагает замену штатного ФЭ, скорей всего никакой информации в руководстве не найти. В частности, Canon EOS 5D Mаrk III в руководстве имеет лишь упоминание, что ФЭ незаменяемый. Поэтому следует искать в интернете информацию, но нужно быть осторожным, так как зачастую информация не соответствует действительности. Так например, на сайте ***.ru (не будем произносить вслух) продается ФЭ EG-AII для Canon EOS 5D Mаrk III (ниже скриншот по состоянию на июль 2015). Судя по изображению, это действительно EG-AII. Только вот загвоздка, он совершенно несовместим с Canon EOS 5D Mаrk III. Это я к тому, чтобы Вы понимали, что продавцы могут сами заблуждаться. Будьте внимательны и сверяйтесь с разными источниками информации.

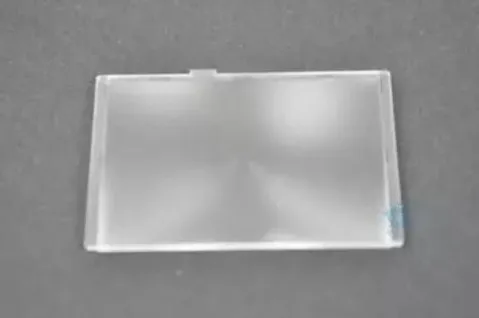

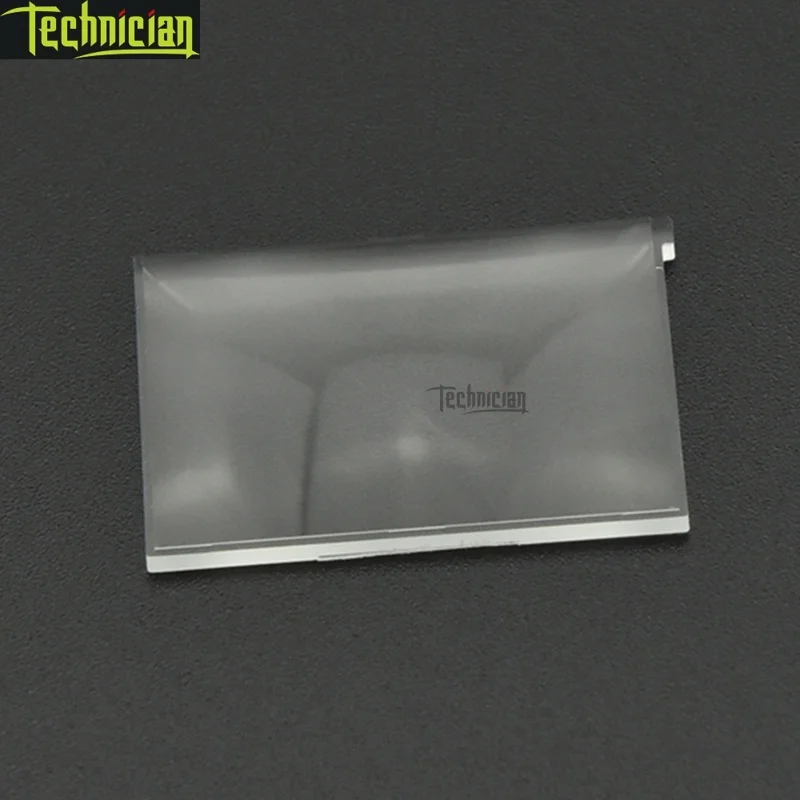

По поводу изготовителей ФЭ. Есть ФЭ от производителя камеры, а есть сторонние. Нужно понимать, что покупая продукт у стороннего производителя следует быть готовым к сюрпризам, особенно покупая так называемый noname.

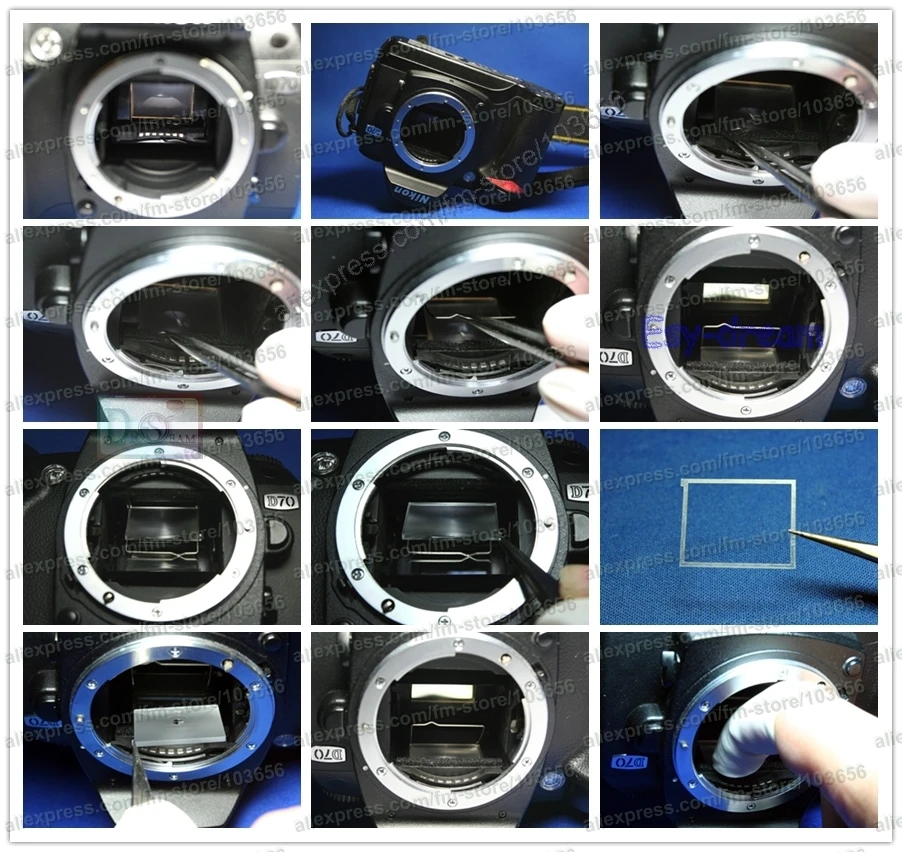

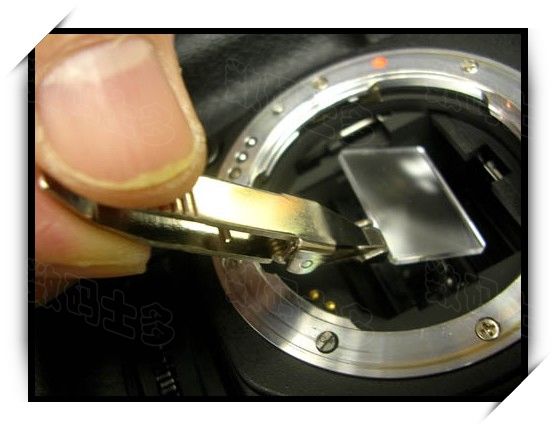

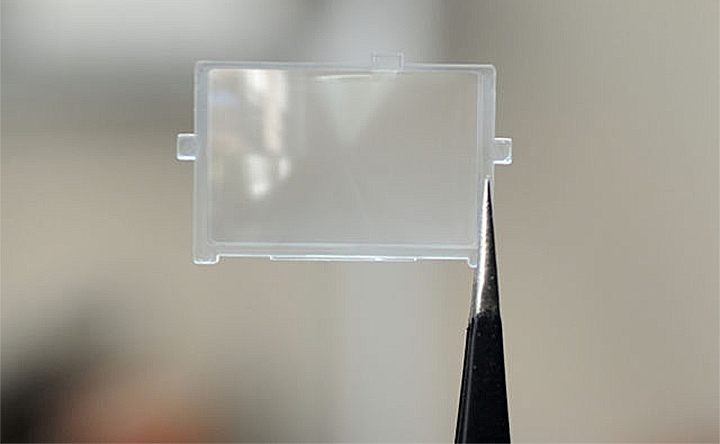

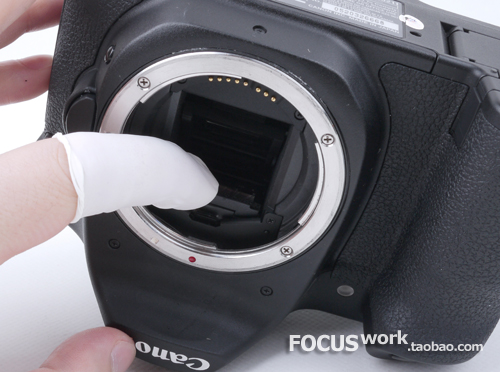

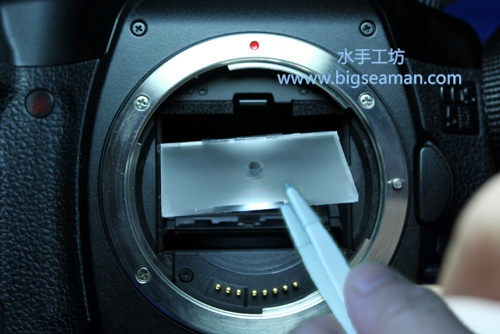

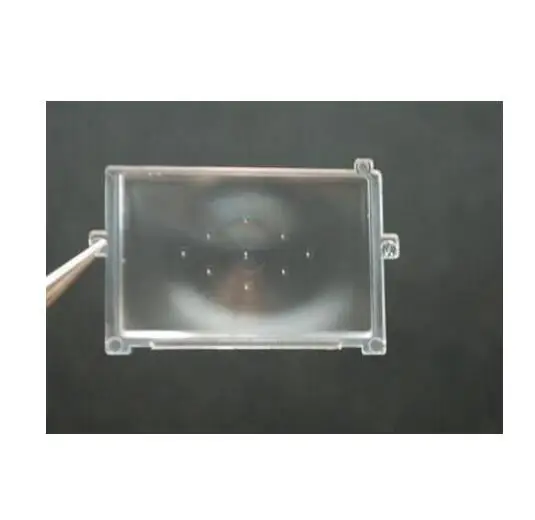

Процедура замены ФЭ несложная. Необходимо найти место, исключающее попадание пыли в камеру. Понадобится пинцет, груша для продувки, желательно иметь напалечники (продаются в аптеке). Камера выключается, вынимается аккумурятор. Снимается объектив. Если ФЭ «несменный», скорей всего, придется снять устройство закрывающее доступ к нему, обычно часовой отвертки для этого достаточно. Далее в зависимости от крепления экрана необходимо ослабить/снять фиксаторы и пинцетом аккуратно достать старый ФЭ. Далее, не менее аккуратно, нужно тем же пинцетом положить на место новый ФЭ, закрепить фиксатор и вернуть на место остальные устройства.

И помните, что трогать ФЭ нельзя. Вся работа должна производиться крайне аккуратно.

Влияет ли замена фокусировочного экрана на экспозамер?

К сожалению, да, поскольку датчик экспозамера располагается за ФЭ. Некоторые камеры, необязательно профессионального уровня (например, Canon EOS 60D) имеют возможность изменить настройки в меню, указав, какой именно !фирменный! экран был установлен. Эта настройка заставляет вводить коррекцию при экспозамере. Но, если производитель не предполагает смену ФЭ, такой настройки соответственно не будет в меню. Так в выше упомянутой камере профессионального уровня Canon EOS 5D Mаrk III такой возможности нет, что вообще ставит под сомнение профессиональность такой камеры.

Но в запасе всегда остается оценка экспозамера в режиме LiveView, когда анализируется картинка на экране камеры, поэтому не стоит впадать в полное отчаяние.

Влияет ли замена фокусировочного экрана на точность автофокусировки?

Нет, не влияет, поскольку датчик автофокуса находится внизу и никак не зависит от ФЭ. Зеркало является полупрозрачным, и часть света уходит на датчик автофокуса.

В заключение хочу привести информацию о совместимости ФЭ и камер компании Canon:

Name	Cameras	Type
Ec-A	1DX,  1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	MP
Ec-B	1DX, 1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	SI
Ec-C	1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M
Ec-C II	1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M
Ec-C III	1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M
Ec-C IV	1D MARK III (MARK IV), 1Ds MARK III	M
Ec-C V	1DX	M
Ec-D	1DX,  1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M+G
Ec-H	1DX,  1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M+G
Ec-I	1DX, 1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M+G
Ec-L	1DX,  1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	SI
Ec-N	1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M
Ec-R	1D (MARK II, MARK III, MARK IV), 1Ds (MARK II, MARK III)	M
Ec-S	1D MARK II N (MARK III, MARK IV), 1Ds MARK II (MARK III)	SPM
Ec-1Ds	1Ds (MARK II, MARK III)	CL/BM
Ec-1D	1D (MARK II, MARK III), 1Ds	CL/BM
Ee	5D	M
Ee-A	5D	M
Ee-D	5D	M+G
Ee-S	5D	SPM

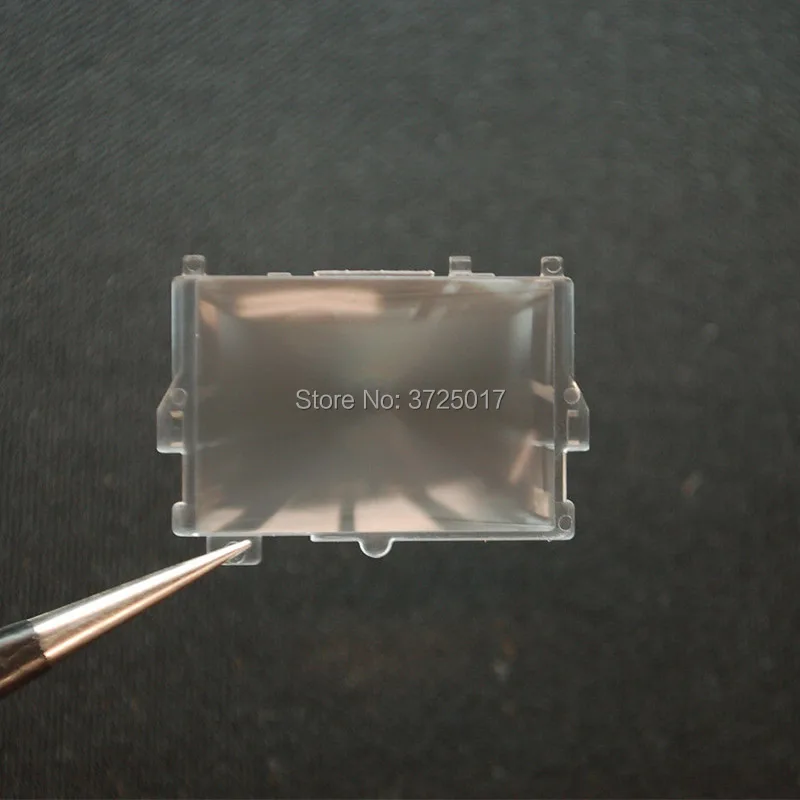

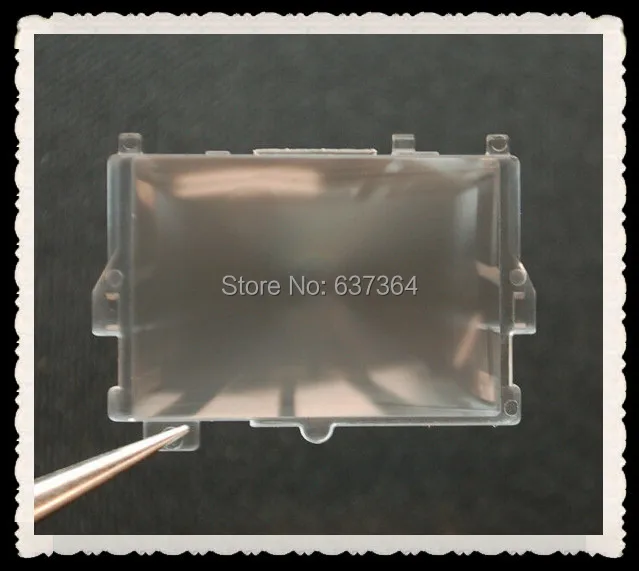

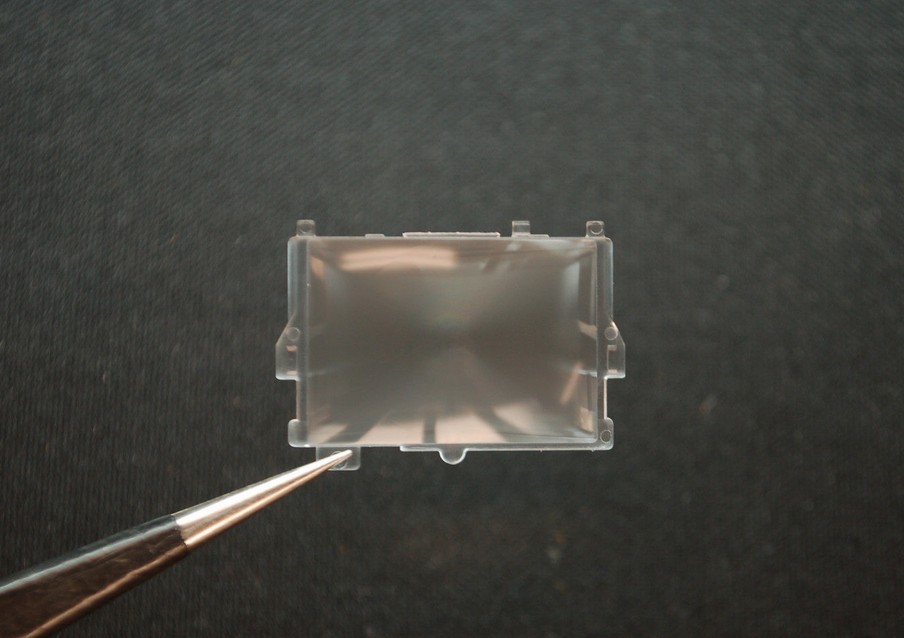

Ef-A	40D, 50D, 60D, 70D	M
Ef-D	40D, 50D, 60D, 70D	M+G
Ef-S	40D, 50D, 60D, 70D	SPM
Eg-A	5D MARK II	M

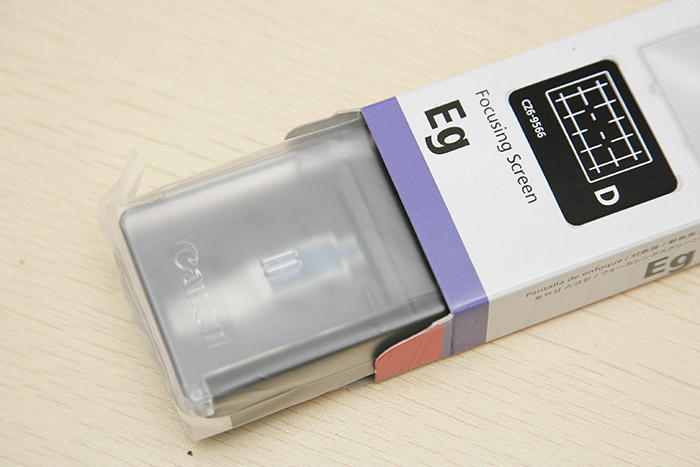

Eg-D	5D MARK II	M+G
Eg-S	5D MARK II	SPM
Eg-A II	6D	M
Eh-A	7D MARK II	M
Eh-S	7D MARK II	SPM

Обозначения:

MP — микропризма
SI — клинья Додена
M — матовый
G — разметка
SPM — матовый сверхточный
CL/BM — линия кропа/черное маскирование

Про замену фокусировочного экрана в Canon EOS 5D Mаrk III будет написано в отдельной статье.

Дополнительные материалы:

Википедия — Фокусировочный экран

БЛОГ ДМИТРИЯ ЕВТИФЕЕВА — Про фокусировочные экраны

www.vlador.com — Фокусировочные экраны

fotokomok.ru — Фокусировочные экраны в фотографии

QuickGuide to EOS Focusing Screens

Удачи!

Фокусировочные экраны в фотографии

Фокусировочный экран предназначен для облегчения ручной фокусировки. Люди, которые начинали свое знакомство с фотографией еще в пленочные времена, прекрасно знают, для чего нужны фокусировочные экраны. Тем же, кто привык пользоваться цифровой фототехникой с системой автофокусировки, и мало знаком с пленочными камерами, объяснить в двух словах назначение и удобство фокусировочного экрана довольно сложно. Несмотря на присутствие сегодня систем автофокусировки даже в простых цифровых компактных фотоаппаратах, сбрасывать в утиль фокусировочные экраны пока рано. Зачем может потребоваться фокусировочный экран обладателю современной цифровой зеркалке, попробуем разобраться в этой статье.

Назначение фокусировочного экрана

В пленочную эпоху фокусировочным экраном оснащались все зеркальные фотоаппараты. Он являлся элементом фокусировочный системы, располагающимся под пентапризмой зеркальной камеры. Такой экран представляет собой матовую стеклянную пластину, на которую фокусируется картинка, полученная посредством объектива фотоаппарата. На матовой поверхности объекты, размещающиеся в резкости, становятся еще резче, а то, что находится вне фокуса, получается еще более размытым. Это позволяет использовать фокусировочный экран для более точного наведения на резкость, а также грамотной компоновки кадра.

Если фокусировка на снимаемый объект произведена верно, то картинка на фокусировочном экране будет резкой. Области же кадра, не попавшие в резкость, становятся размытыми, нечеткими. Таким образом, фокусировочные экраны позволяли обладателю пленочного фотоаппарата вручную точно сфокусировать объектив. Для зеркальных пленочных камер была реализована возможность применять сменные фокусировочные экраны, которые были ориентированы на определенные задачи и виды съемки.

Однако с появлением систем автоматической фокусировки в пленочных аппаратах в 80-е годы прошлого столетия, а затем и цифровой фототехники, фокусировочные экраны постепенно начали терять свою актуальность. Этому способствовало и то, что цифровые зеркальные фотоаппараты начали снабжать ЖК-экранами с системой просмотра изображения в реальном времени LiveView. Тем самым, оптический видоискатель был исключен из процесса визирования, а сама система LiveView позволила облегчить ручную фокусировку и обеспечить необходимую точность наведения на резкость.

Несмотря на все это, многие фотографы продолжают пользоваться фокусировочными экранами на своих цифровых зеркалках. И этому есть разумное объяснение. Штатные экраны современных зеркалок обладают соответствующей разметкой и матированием, рассчитанным на работу с системой автофокусировки. Однако в некоторых специфических условиях съемки, когда требуется практически ювелирное попадание в фокус и достижение точного построения композиции, автоматика зеркальной камеры не справляется.

Изображение в видоискателе до фокусировки

И здесь на помощь фотографу приходят сменные фокусировочные экраны, которые до сих пор выпускаются многими ведущими производителями зеркальных аппаратов. Такие экраны обладают композиционной сеткой, разделителем изображения и масштабной шкалой. Кроме того, они способны передавать данные о количестве проходящего света встроенным датчикам экспозамера, располагающимся в пентапризме, где картинка, полученная с фокусировочного экрана переворачивается и затем передается в видоискатель.

Сфокусированное изображение в видоискателе

В каких ситуациях обладателю цифровой зеркальной камеры может потребоваться фокусировочный экран? Перечислим основные варианты:

• В первую очередь, подобные экраны просто незаменимы для тех фотографов, кто часто использует не потерявшие свой актуальности мануальные (неавтофокусные) объективы.
• Удобство и точность фокусировочного экрана могут быть востребованы в макрофотографии, особенно при съемке в мануальном режиме.
• В некоторых сложных съемочных ситуациях система автофокусировки цифровой зеркалки может промахиваться или использование автофокуса по ряду причин оказывается затруднено. Соответственно, здесь не будет лишним применение фокусировочного экрана, который позволит фотографу четко определить, когда снимаемый объект находится в фокусе.
• Фокусировочные экраны хорошо подходят для работы с оптикой светлее f/2.8.

Наконец, не стоит забывать, что некоторые люди любят всячески «тюнинговать» свой фотоаппарат различными аксессуарами и для них покупка качественного экрана будет не лишней. В то же время для тех фотографов, кто снимает исключительно автофокусной оптикой, в приобретении фокусировочного экрана нет особого смысла — точное наведение на резкость им в большинстве случаев обеспечат датчики автофокусировки.

Виды фокусировочных экранов

На сегодняшний день различают несколько видов фокусировочных экранов:

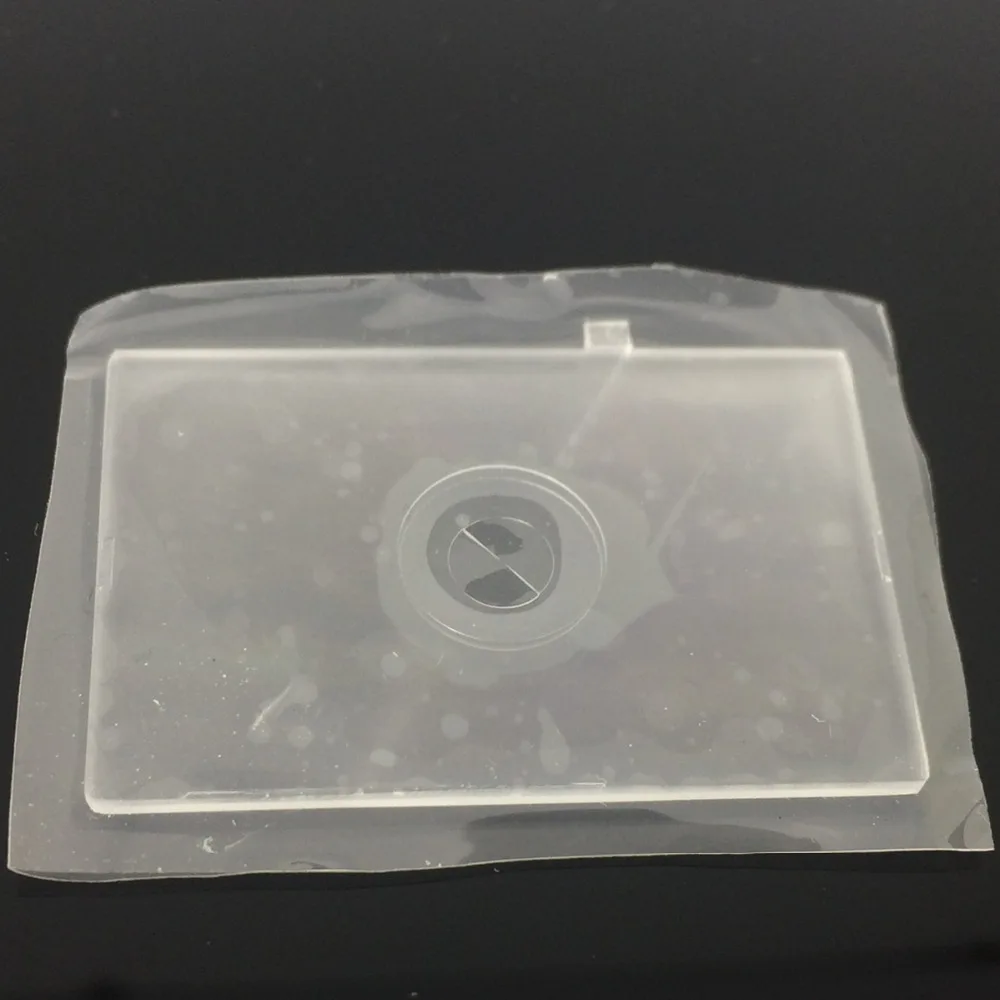

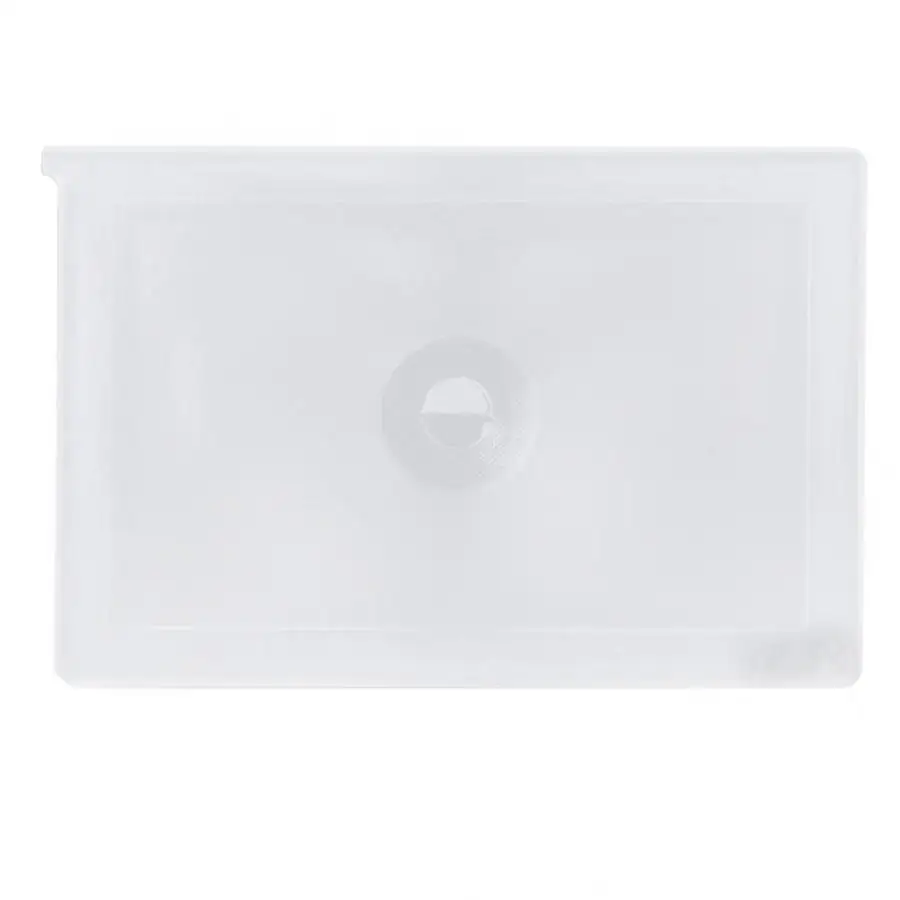

— Фокусировочный экран с клиньями Додена

Такой экран основывается на следующем принципе: картинка, находящаяся не в фокусе зрительно разбивается вдоль вертикальной или горизонтальной оси, она сводится в единое целое, когда снимаемый объект расположен в фокусе. В данном случае область фокусировки представляет собой  окружность в центре матового стекла, которая разделяется линией на две части. Объект, находящийся в зоне клиньев, всегда будет выглядеть резким в кадре. Если же фокусировка произведена неправильно, то линии предмета съемки, пересекающие линию клина, становятся разорванными. Клинья Додена могут быть диагональными, вертикальными или горизонтальными.

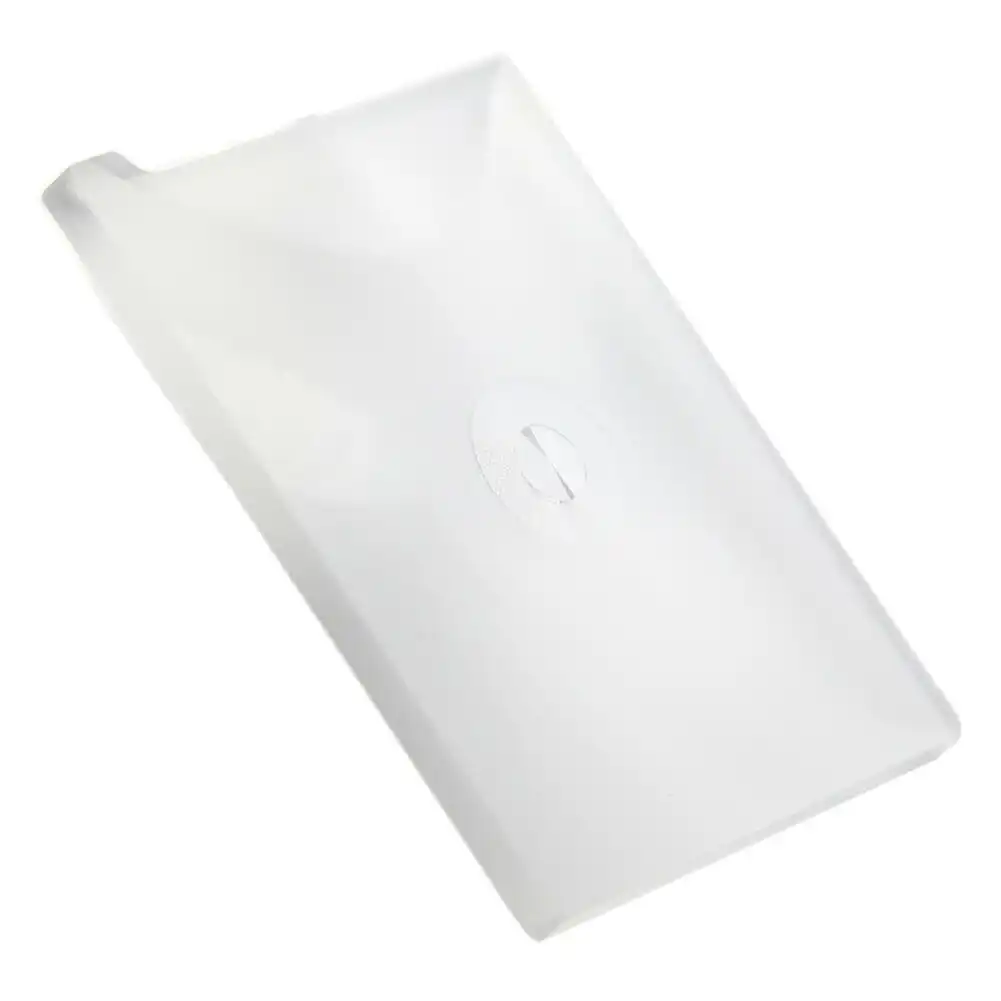

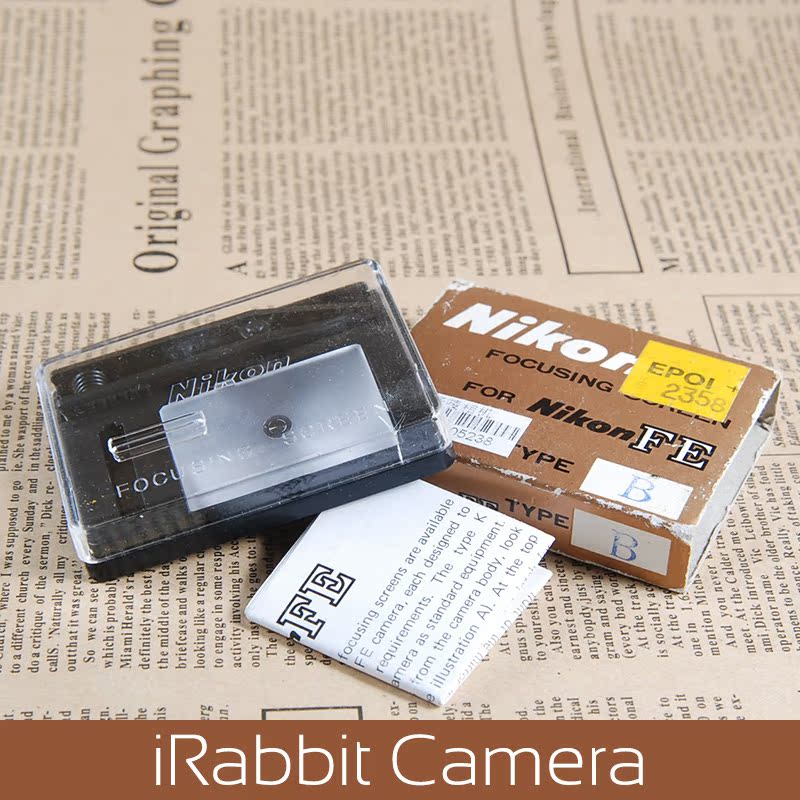

Фокусировочный экран с клиньями Додена (Nikon F3)

Фокусировочные экраны с клиньями Додена могут применяться в уличной или предметной фотосъемке, однако нужно отметить, что они малопригодны для работы с оптикой темнее f/5,6. Поскольку при закрытии диафрагмы свыше этого значения клинья темнеют, вследствие чего наводить по ним резкость становится уже гораздо сложнее.

— Экран с микропризмой

Тут применяется принцип микропризм: изображение снимаемого объекта, который находится вне фокуса, выглядит на фокусировочном экране мозаичным, а когда объект находится в фокусе, эта мозаичность просто визуально устраняется. Экран с микропризмой дает возможность наводить на резкость и по вертикальным, и по горизонтальным контрастным линиям снимаемого предмета.

— Матовый фокусировочный экран

Подобными экранами с лазерным матированием по умолчанию оснащаются практически все современные зеркальные камеры от ведущих производителей. Тут попадание объекта съемки оценивается по всему полю кадра, но без той точности, которая обеспечивается клиньями Додена или микропризмами.

— Сверхточный матированный экран

Матовый сверхточный экран удобно использовать для работы с оптикой светлее f/2.8. Суть проста: картинка вне фокуса специально размывается экраном, что предоставляет фотографу возможность точно оценивать попадание объекта съемки в фокус. Такой экран трудно использовать с объективами темнее f/2.8, поскольку картинка в  оптическом видоискателе получается излишне зернистой и темной.

Раньше фокусировочные экраны представляли собой лишь матовое стекло, но позже стали изготавливать комбинированные варианты, в которых фокусировочный экран состоит из матового стекла, клиньев Додена и кольца микропризмы. Это обеспечивает более точное наведение на резкость в различных съемочных ситуациях.

Фокусировочный экран и экспозиция

Один из наиболее часто задаваемых вопросов относительно фокусировочных экранов – это оказывает ли экран влияние на экспозицию? Нужно понимать, что датчик экспозамера в цифровых зеркалках располагается за фокусировочным экраном, поэтому при использовании экрана с клиньями Додена, микропризмой и двойным перекрестием точечный замер по центру будет работать не без ошибок. Но если привязать точечный замер не к центральной точке системы автофокусировки, то таким замером вполне можно пользоваться.

Кроме того, в зеркалках профессионального уровня пользователь может ввести в настройках, чтобы автоматика камеры вводила соответствующую поправку на экспозицию при использовании фокусировочного экрана. С такими экранами не рекомендуется применять оценочный замер из-за большого числа возможных ошибок, вместо него можно воспользоваться центрально-взвешенным усредненным.

Установка и обслуживание

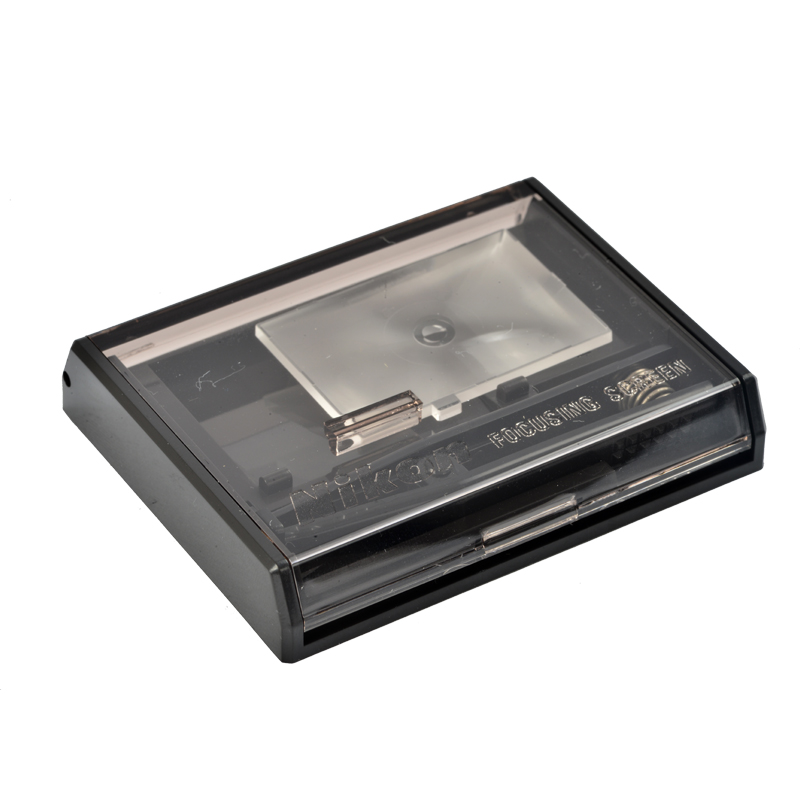

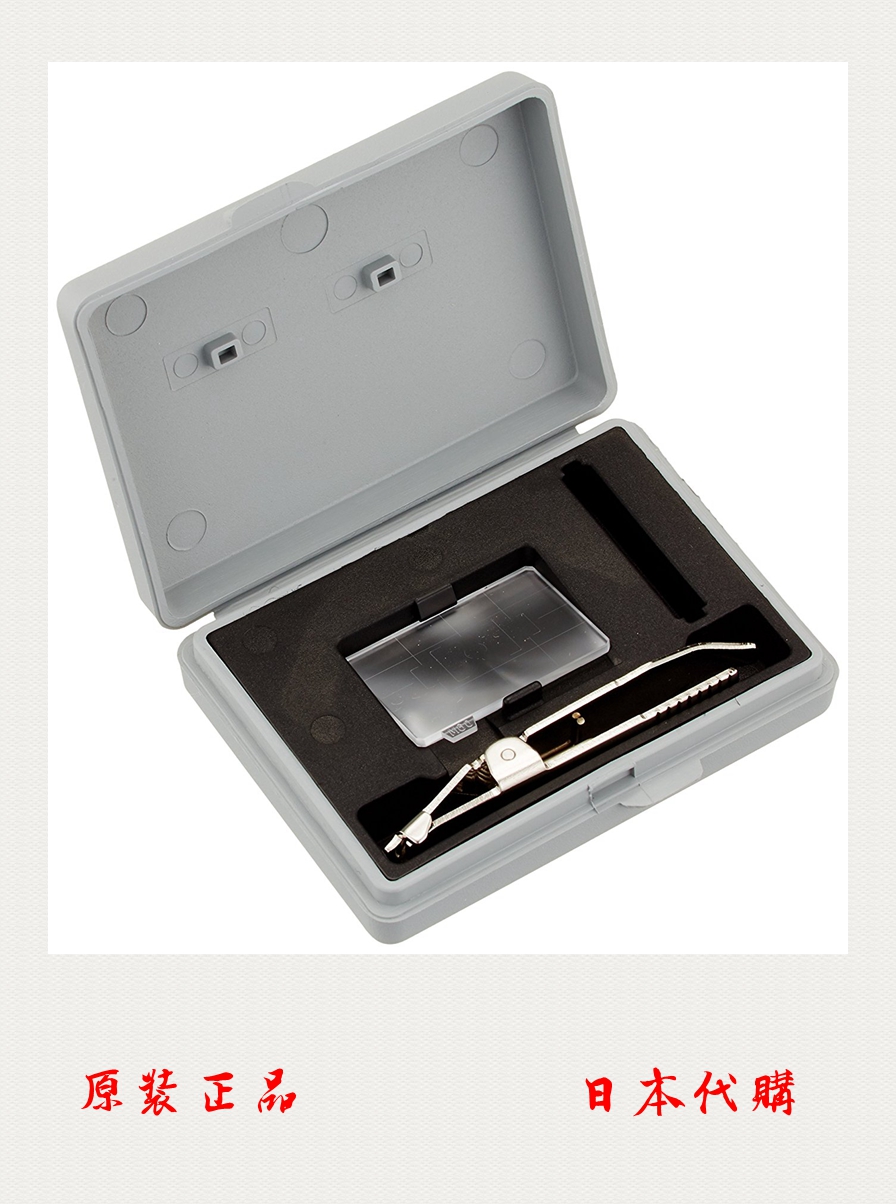

Фокусировочные экраны сегодня выпускаются производителями зеркальных камер в качестве дополнительного аксессуара. Хотя их ассортимент уже не так широк как в пленочные времена, тем не менее, всегда можно найти различные варианты сменных экранов. Оригинальные фокусировочные экраны от компании-производителя камеры обычно не мешают работе системы автофокусировки, но в то же время могут быть несовместимыми с системами экспозамера. Например, компания Canon предлагает пользователям своих зеркальных фотоаппаратов сменные фокусировочные экраны серии EC. В их числе — фокусировочный экран ЕС-А на основе микропризмы, экран EC-B с клиньями Додена и светлый, лазерный матовый экран EС-C IV.

Ист: http://r-s-u.livejournal.com/

Альтернативой оригинальным экранам выступают изделия от сторонних производителей, которые отличаются, в первую очередь, большей доступностью. Из известных марок, достойных упоминания, можно отметить KatzEyeOptics, Haoda, Brightscreen и BeattieIntenscreen. Фокусировочные экраны от этих производителей отличаются хорошим качеством и пользуются заслуженной популярностью у увлеченных фотолюбителей.

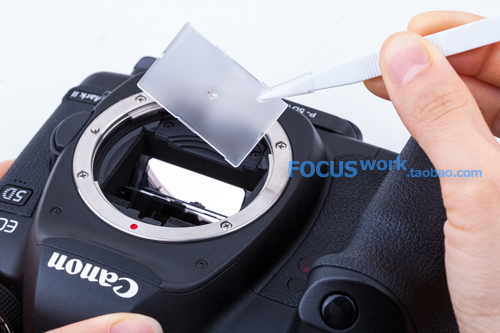

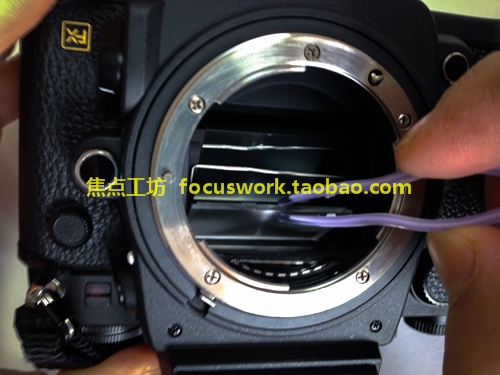

Для того, чтобы установить фокусировочный экран или заменить его, необходимо разместить фотоаппарат на какой-либо ровной поверхности таким образом, чтобы крепление объектива было вверху. С помощью пинцета, идущего в комплекте с экраном, необходимо потянуть на себя специальный замок, удерживающий экран на положенном ему месте. Рамка, фиксирующая экран, освободиться, при этом важно запомнить, в каком месте располагается монтажный выступ на самом экране – с левой или правой стороны.

Фокусировочный экран должен устанавливаться в том же положении монтажного выступа. Далее нужно аккуратно вынуть экран из фотоаппарата, уцепившись пинцетом за этот выступ. Установка нового экрана в зеркалку осуществляется следующим образом. Пинцетом экран берется за монтажный выступ и вставляется в рамку в фотокамере в заданном положении. Затем следует поднять пинцетом фиксирующую рамку и прижать ее до характерного щелчка.

В завершение необходимо зайти в настройки цифровой зеркалки и указать автоматике камеры новый тип установленного экрана. С оригинальными экранами, как правило, не возникает никаких проблем при установке, а вот с изделиями от сторонних производителей в некоторых случаях приходиться немного помучиться – иногда для обеспечения правильной установки и «притирки» экрана даже требуется добавление специальных прокладок.

Напоследок, стоит сказать пару слов об уходе за фокусировочными экранами. Поскольку такой экран располагается под пентапризмой зеркального фотоаппарата, на него пыль попадает даже чаще, чем на светочувствительный датчик. Хотя это никак не сказывается на качестве фотоизображений, однако смотреть через загрязненный оптический видоискатель не слишком приятно. С фокусировочными экранами необходимо обращаться предельно аккуратно и с известной степенью осторожности. Вынимать из фотоаппарата его следует только специальным пинцетом, к экрану не стоит прикасаться руками, а тем более, размещать его на какой-либо грязной или абразивной поверхности. Очистку фокусировочного экрана от пыли следует производить не с помощью кисточки или баллона со сжатым газом, а посредством сдувания пыли специальной грушей, не прикасаясь при этом к самому экрану.

 Источник: Фотокомок.ру – тесты и обзоры фотоаппаратов (при цитировании или копировании активная ссылка обязательна)

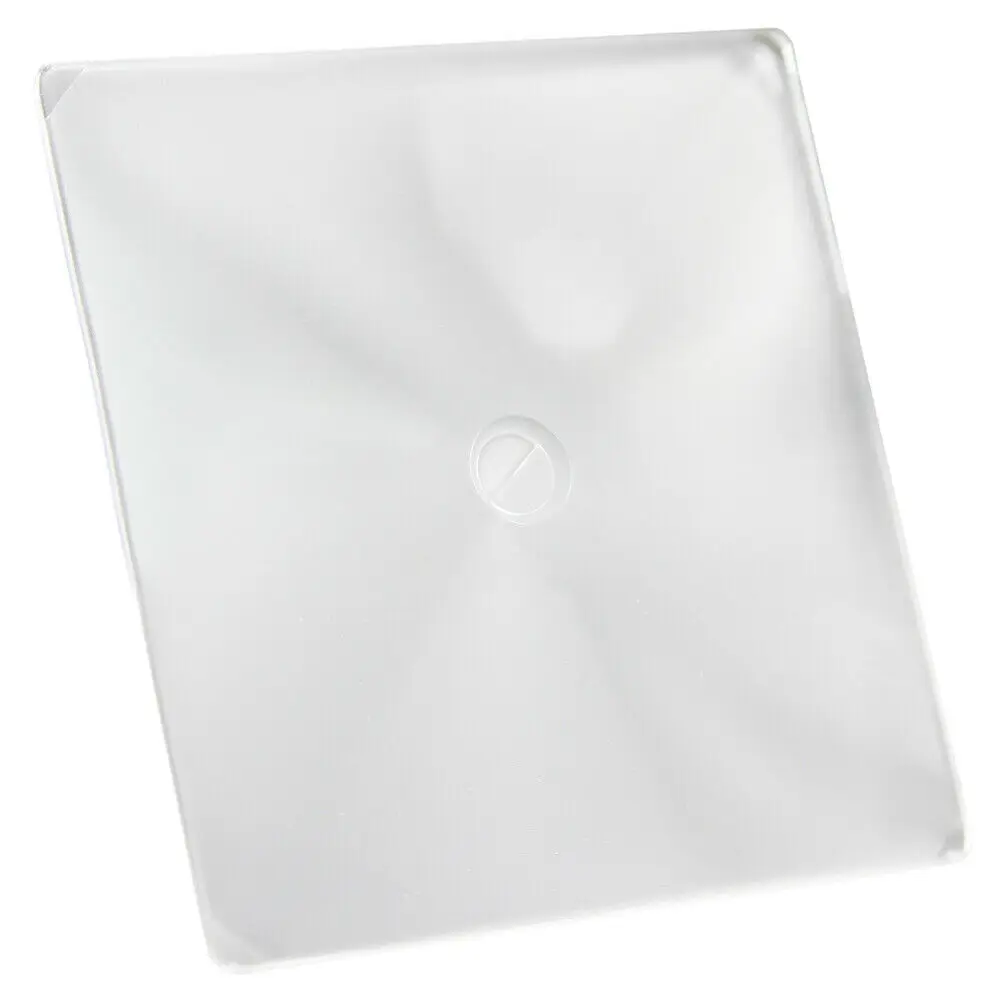

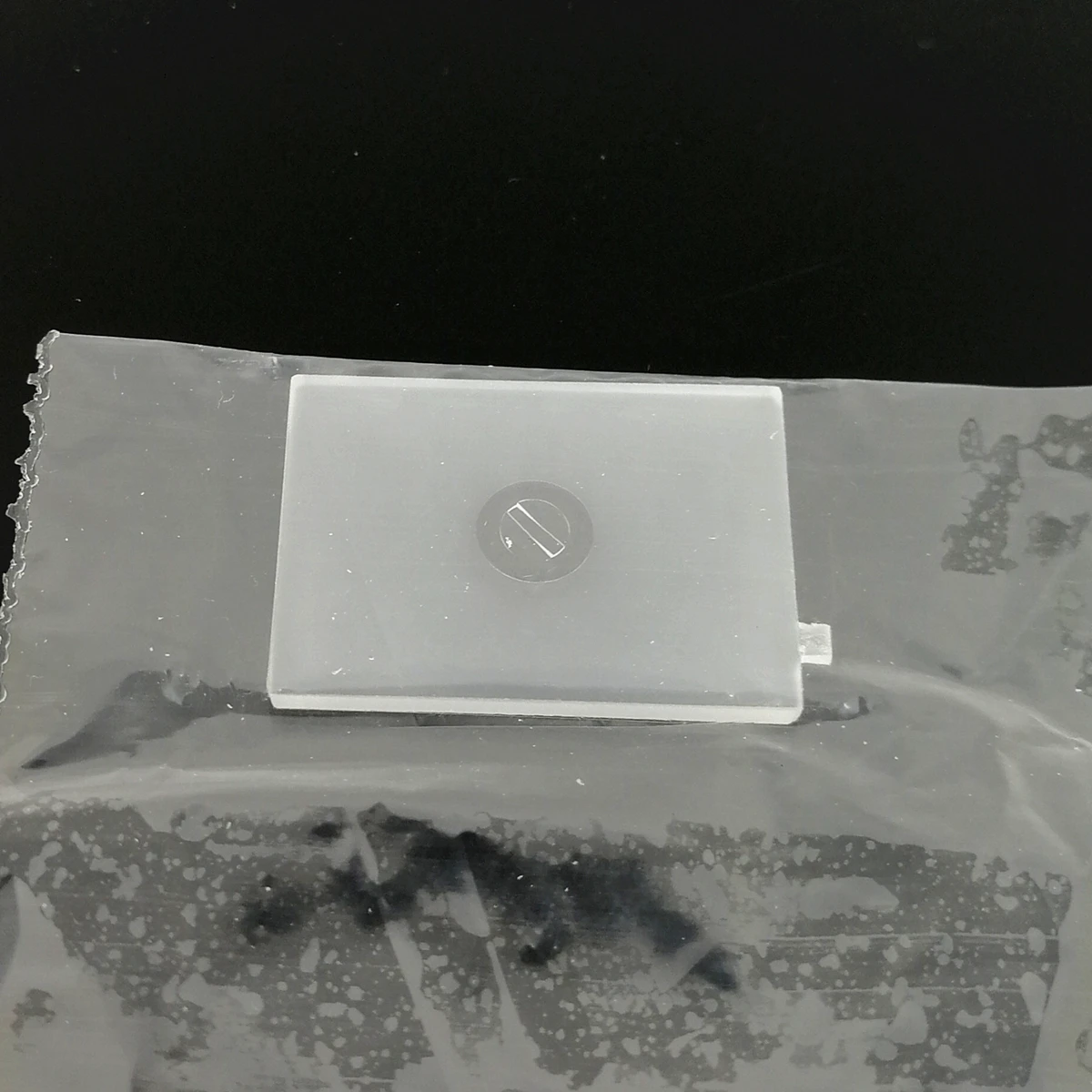

Матовый фокусировочный экран с микроклином Додена (—) для СФ SLR и TLR среднеформатных плёночных фотокамер 6х6 и 4х4 и 6×4.5

Для ценителей и любителей среднего формата зеркальных однообъективных SLR и двухобъективных TLR камер (6х6 см, 4х4 см, 6х4,5 см, 120 / 220-я пленка): продаю очень удобный абсолютно новый focusing / focus screen светлый матовый фокусировочный экран  с горизонтальным (—) микроклином Додена диаметром 6 мм (split-image prism) для более точной фокусировки (и решеткой рисунком #) за 65$ с доставкой (по курсу продажи USD) —=— Толщина этого экрана ~1,2 мм Focusing Screen применим для СФ камер: AIRESFLEX BRONICA EC (новый экран для использования со старой металл. рамкой) BRONICA S2A S2 Bronica ETR (новый экран для использования со старой металл.рамкой) CIRO-FLEX B, C, D, E, F (Ciro-Flex A экран не съёмный) FLEXARET (crank advance models) FLEXARET (knob advance models) GREAT WALL SLR KODAK REFLEX KW (KameraWerkstatten) Pilot Super Kamera Werkstatten Pilot 6 LAURELFLEX LIPCA ROLLOP MAMIYA C series: C, C2, C3, C22, C33, C220 (только модели с несменными экранами) MINOLTAFLEX MINOLTAFLEX I, II, IIB, III, AUTOMAT MINOLTACORD MINOLTACORD AUTOMAT MINOLTA AUTOCORD L, MXV, MXS, RA, RB, RG (a, b, c), RI MINOLTA AUTOCORD STANDARD MINOLTA AUTOCORD CDS, CDS II, CDS III MINOLTA AUTOCORD, II, III MINOLTA MINIFLEX MPP MICROCORD PRAKTISIX PENTACON SIX PentaconSix KIEV 60 (КИЕВ 60) RICOH DIACORD ROLLEICORD I, II, III, IV, V, Va (fixed hood — несъемный видоискатель) ROLLEIFLEX 3. 5 и 2.8 типа: AUTOMAT, X, A, B, C, D, E (но не E2, E3, F) (fixed hood — несъемный видоискатель) ROLLEIFLEX, последние модели TLR (FX, GX, и тп.) ROLLEIFLEX 4×4 BABY ROLLEIFLEX SL66 ROLLOP SEMflex TOUGODO SKYFLEX TOWER REFLEX (made by FUJITA) VOIGTLANDER SUPERB YASHICA: YASHICAFLEX S YASHICAFLEX A YASHICAFLEX AII YASHICAFLEX C YASHICAFLEX A2 YASHICAFLEX B YASHICAFLEX AS YASHICA ROOKIE YASHICA-A YASHICA-B YASHICA-C YASHICA-D YASHICA-E YASHICA LM YASHICA-635 YASHICA-AUTO YASHICA-MAT EM YASHICA-24 YASHICA-12 YASHICA MAT-124 YASHICA MAT-124G YASHICA MAT LM YASHICA MAT METERLESS MOLFOREFLEX YASHICA 4×4 (горизонт. или диагональн. микроклин возможен): YASHICA-44 YASHICA-44A YASHICA-44LM ZEISS IKON IKOFLEX IIa . .. Возможно экран размером 64×62мм подойдет и для камер Kiev (Киев) 60 Kiev (Киев) 88 Lubitel (Любитель) 166 Sputnik (Спутник) … но вырезать под размер советских камер предлагается покупателю самостоятельно или сообщить соотв. размер. При покупке обязательно сообщите: — марку/модель своей СФ камеры; — тип микроклина; — номер # выбранной сетки на фокусирующем экране. Фокусировочный экран сделан из оптического пластика. В центре — микроклин Додена split-image prism, диаметром 6мм (для точной наводки по излому линий объекта), остальная часть — матовый экран и линза Френеля/Fresnel, позволяющая сохранить равномерную освещенность по всей площади без потерь (по углам, чего нет в обычном матовом экране), для более легкого просмотра и точной фокусировки. Ср. на фото.: справа Rolley с родным экраном (тёмным по углам), слева Rolley с новым фокусировочным экраном: new —————————— old Новый экран сделан по другой технологии чем старый. В старых камерах фок.экраны обычно сделаны из стекла, гладкого сверху и матированного с внутренней стороны; иногда с пластиной Френеля внизу чтобы высветить углы. В новом экране матовая и френелевая поверхности сделаны на противоположных сторонах (матовая на нижней, к зеркалу; Френель к глазу). Кроме того круг дальномера (микроклин 6мм / split-image) находится на матовой стороне (к зеркалу) — как на всех SLR (пленочных зеркалках). Важно отметить, что микроклин наиболее эффективно используется при точной наводке на резкость одним глазом, находящимся на одной центральной оси с микроклином. Это самый эффективный метод при использовании фокусировки с пом. микроклина. Экран устанавливается матовой стороной вниз (в шахту с зеркалом), а Френелем вверх (к глазу фотографа). Толщина нового 1.2мм — как у многих стеклянных экранов от TLR-камер. Если устанавливать матовой поверхностью вниз, то новый экран встанет практически на тоже место, что и родной, стеклянный. При этом есть большая вероятность, что дополнительная юстировка на бесконечность верхнего объектива (view-lens) после смены экрана не нужна. Круги (линзы) Френеля у нового экрана очень хороши и не отвлекают от фокусировки по матовой поверхности. Однако если есть желание фокусироваться по гладкой матовой поверхности, то можно перевернуть экран (матовой вверх к глазу) При этом нужно будет произвести необходимую юстировку, т.к. матовая поверхность переместилась. Не волнуйтесь об юстировке до установки нового экрана. Но убедитесь в правильности фокусировки со старым экраном. Для замены экрана обычно нужно открутить 4 винта, крепящих верхнюю раскрывающуюся шахту (капот) видоискателя к корпусу камеры. После чего можно аккуратно демонтировать старый экран   (и если есть — старую линзу Френеля тоже убрать), а так же можно отчистить зеркало и открытую поверхность view-lens внутри шахты. Поставить новый экран матовой стороной аналогично старому и произвести сборку в обратном порядке. Ничего сложного. Всё просто и аккуратно. После замены экрана нужно проверить фокусировку на бесконечность. Если она не корректна, то произвести юстировку: • либо юстировать view-lens на бесконечность; (обычно нужно снимать переднюю кожу и панель камеры) • либо проще с пом. прокладок между экраном и раздвижной шахтой: — если экран/микроклин фокусируется на бесконечность раньше ∞ камеры, то нужна прокладка под шахту видоискателя, между винтами с обеих сторон, чтобы поднять экран, пока не станет правильно фокусироваться; — если экран/микроклин не достигает бесконечности, то нужно удалить экран и вставить прокладки между экраном и шахтой видоискателя, непосредственно выше пружинных скрепок (удерживающих экран), чтобы понизить экран, пока фокусировка не станет правильной. При юстировке нужно помнить, что глубина фокуса у объектива 80мм/3.5 примерно ± 0.2 мм. При юстировке с помощью прокладок нужно обеспечить по крайней мере такую же точность. Чего можно достичь используя тонкие и самокл. плёнки. Отзывы покупателей: — «Фокусировка работает, переюстировка не понадобилась. Экран реально светлее родного.» — «Всё просто здорово, качественно и дажа быстрее, чем ожидалось. Товар прекрасный.» … При установке нового экрана матовой стороной вверх юстировка возможна только с пом. юстировки view-lens. На некторых камерах юстировка не нужна.  На других есть юстировочные винты непосредственно на шахте с экраном. — AIRES FLEX, CIROFLEX, FLEX ARET, GREATWALL, LAUREL FLEX, MINOLTA FLEX, MINOLTA CORD, MINI FLEX, PRAKTI SIX, PENTACONSIX, DIA CORD, ROLLEI CORD, ROLLEI FLEX, ROLLEY, SKY FLEX, YASHICAMAT, 44, IKO FLEX — Др. названия экрана и элементов: матовый фокусный фокусировочный фокусирующий экран, коллективная линза, линза Френеля, оптические клинья Додена, микроклин микро клин, микропризмы микро призмы, микрорастр микро растр, микропирамиды микро пирамиды focus focusing screen; splitimage split image prism, collar microprism micro prism, rangefinder range finder spot; integral Fresnel field lens

communicate.ru/photomontage/molotok/images/shablon_08.gif»>

Фокусировочные экраны для камер БФ

Фокусировочные экраны для камер БФ

  Для случайно попавших на эту страничку должен пояснить, что аббревиатура БФ не имеет к легендарной марке резинового клея никакого отношения. Речь идёт о камерах БОЛЬШОГО ФОРМАТА, которые, несмотря на победное нашествие «цифры», продолжают радовать своим плёночным шармом легион (не побоюсь этого слова) адептов изображений самого высокого фотографического качества.
 Будучи сам из их числа, я активно использую камеру БФ форматом 4х5 дюйма (что означает, что размер плёночного кадра равен примерно 10х12,5 сантиметра) для съёмки пейзажа. Я бы, конечно, с удовольствием разлился сладким соловьём о преимуществах такой фотографии, но не здесь и не сейчас.
 Камеры БФ это полностью «ручные» камеры, лишённые какой бы то ни было автоматики, и, таким образом, вся ответственность за качество будущего снимка никак невозможно свалить на, скажем, ошибку автоматически выставленной экспозиции или промахнувшегося автофокуса. С другой стороны, обладая исчерпывающим набором средств построения изображения, они дают максимальную творческую свободу фотографу.
 Именно ПОСТРОЕНИЕ изображения с возможностью учёта всех нюансов, влияющих на результирующую фотографию, работа над ним непосредственно в процессе съёмки позволяет назвать работу форматчиков осмысленной, а значит, авторской, не случайной (условие, конечно, необходимое, но не достаточное). Поэтому фокусировочный экран БФ-камер, на котором, собственно, и визируется фотографом будущее изображение, — деталь в камере весьма ответственная.
  А ответственность легко конвертируется в стоимость. В результате действительно хорошие фокусировочные экраны известных брендов стоят, прямо скажем, нехило, а точнее, вплоть до нескольких сотен у.е. за штуку. Это обстоятельство в своё время показалось мне достаточно неприятным, и я в своём нездоровом стремлении к перфекционизму с одной стороны и вследствии невозможности унять зуд шаловливых ручек с другой, занялся опытами в сфере создания хорошего, но бесплатного для себя, любимого фокусировочного экрана. По прошествии разного времени это вылилось в производство фокусировочных экранов двух различных типов, о чём вы могли бы узнать на страницах моего сайта:

• МАТОВОЕ СТЕКЛО 4х5″, 5х7″, 8х10″ — простой и недорогой фокусировочный экран с тонким 5-микронным механическим матированием, с отличным разрешением и малым светопоглощением, который я изготавливаю по размерам заказчика.

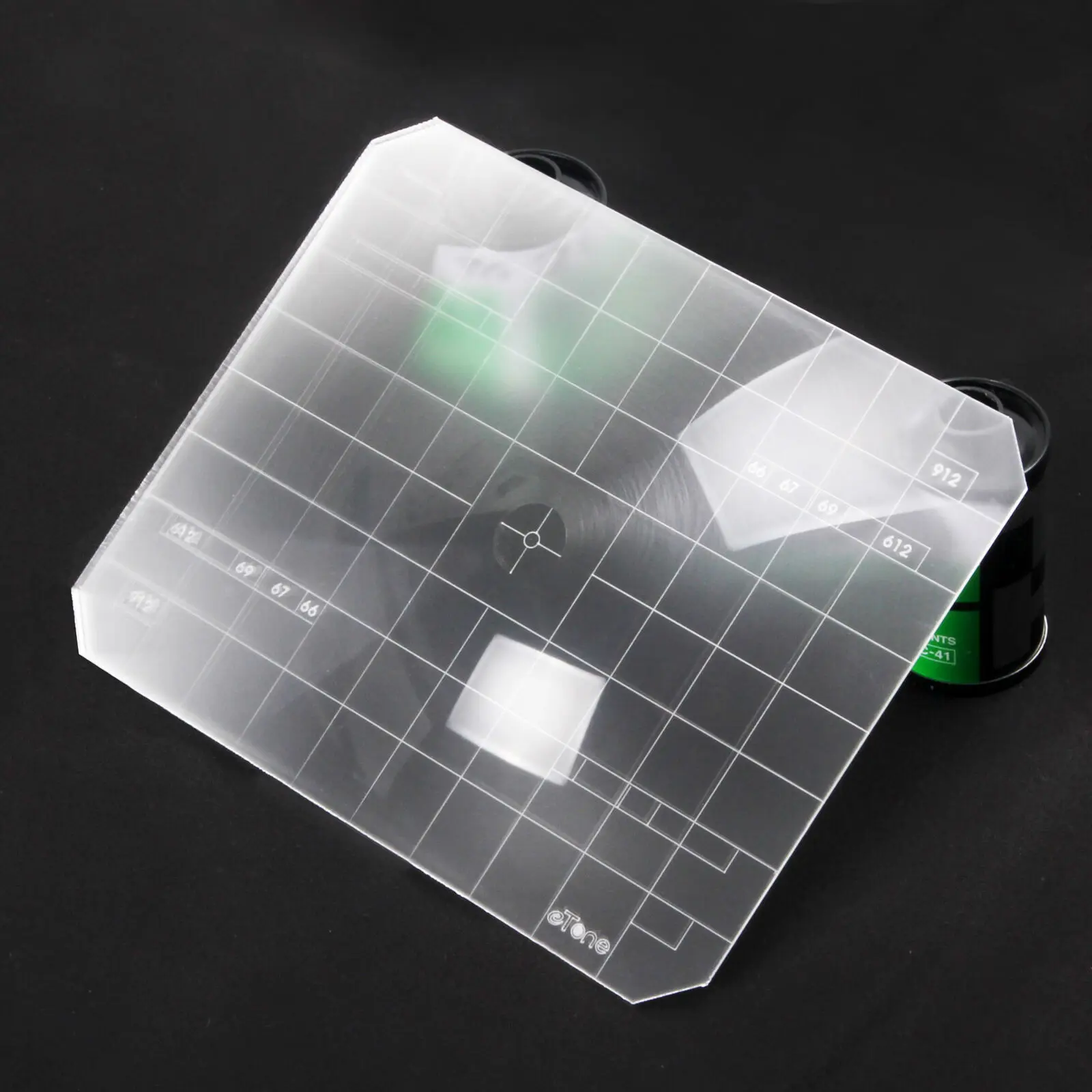

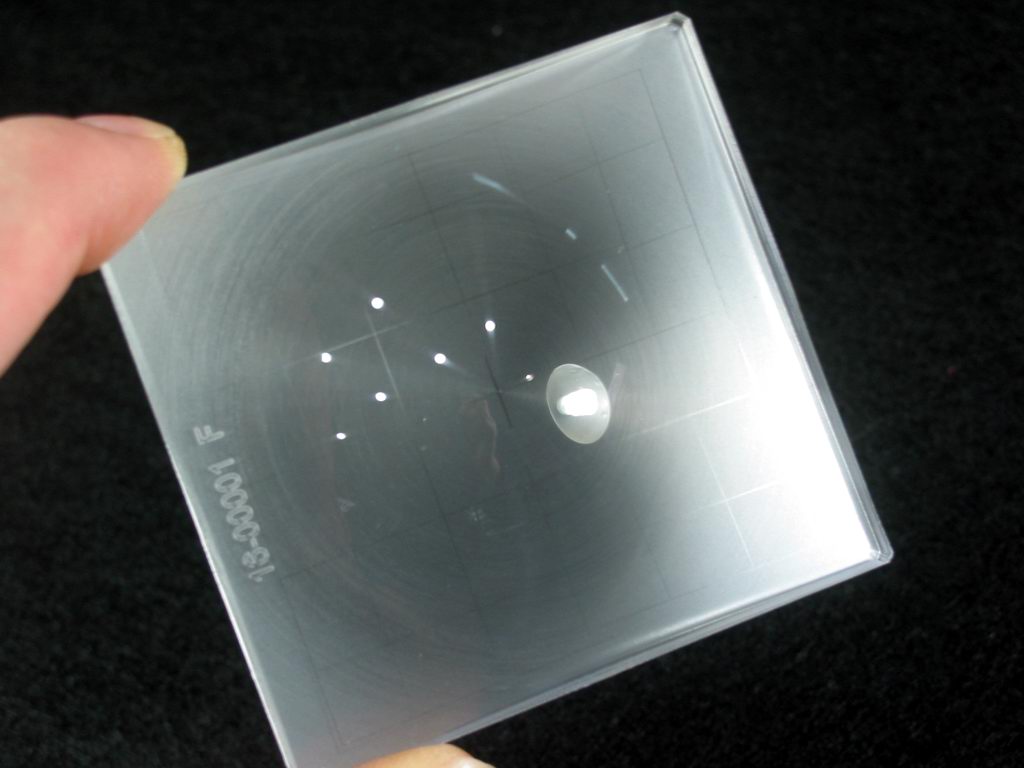

• СВЕТЛЫЙ ФОКУСИРОВОЧНЫЙ ЭКРАН 4х5″ — фокусировочный экран с выровненной яркостью изображения, выполненный на основе воскового рассеивающего слоя. Облегчает визирование периферии изображения особенно при применении широкоугольных объективов. Имеет высокое разрешение, позволяющее точную фокусировку с 10х лупой.
• ЭКРАН, КОТОРЫЙ СВЕТЛЕЕ СВЕТЛОГО — совместное использование светлого фокусировочного экрана с линзой Френеля. Плюсы почти без минусов — некоторые особенности конструкции и эксплуатации, которые надо иметь ввиду во избежание душевных мучений.

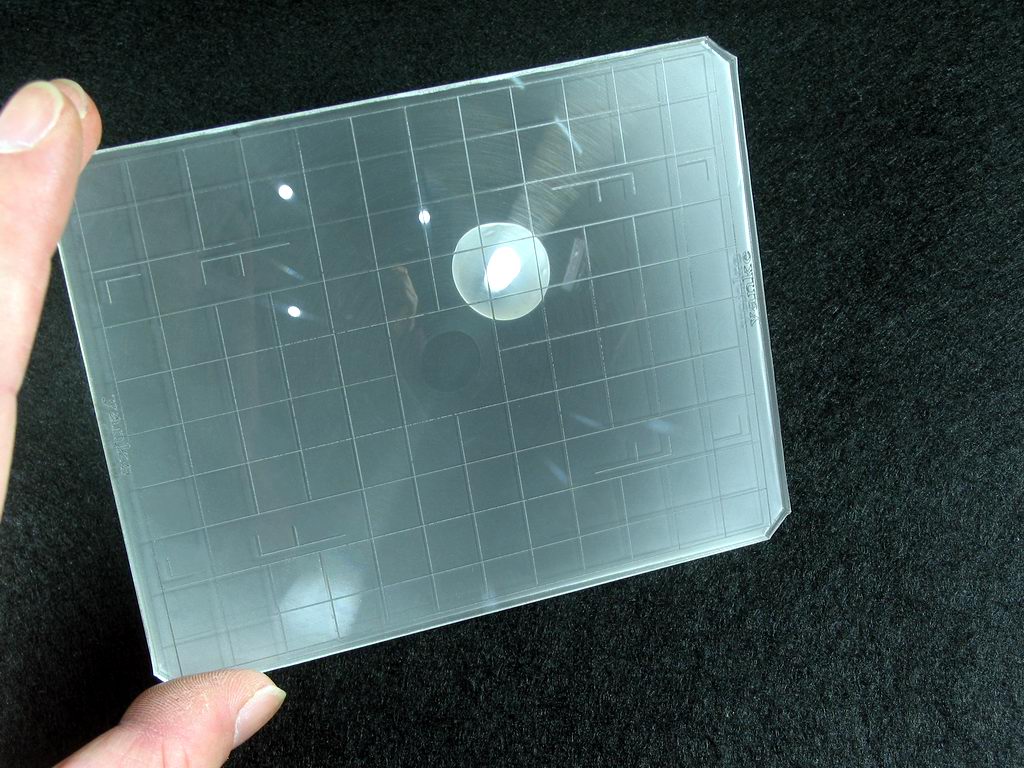

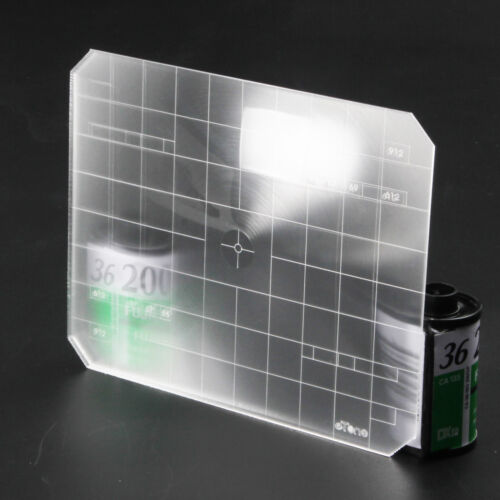

• РАЗМЕТКА ФОКУСИРОВОЧНОГО ЭКРАНА — в ряде случаев вполне полезнаый атрибут фокусировочного экрана, например при использовании фотографом плёнок различного формата или при макросъёмке. Впрочем, иной гуру при отсутствии разметки на экране становится предрасположеным к падучей, а с ней шутки плохи.
• АНТИНЬЮТОНОВСКОЕ СТЕКЛО — матовое стекло оказалось прекрасным в качестве прижимного для использования с различными типами сканеров, плёнка выравнивается и попадает в фокус каждой точкой поверхности, а матовый слой не оставляет шансов неприятным во всех отношениях кольцам Ньютона .

---

  Кроме того, описание вышеозначеных изделий расширяют несколько незамысловатых статей, ссылки на которые представлены ниже в порядке их написания.

• МИКРОСКОПИЧЕСКИЙ АНАЛИЗ МАТА — триумф околонаучного исследования поверхности матового стекла с привлечением высоконаучного потенциала, подкреплённый формулами, графиками и невыносимой лёгкостью бытия.
• МИКРОСКОПИЧЕСКИЙ АНАЛИЗ МАТА 2 — неожиданное фиаско триумфального шествия, инициированного в предыдущей статье, вызванное глубинной трансцендентностью свойств объекта исследования.
• КАК МЫТЬ МАТОВОЕ СТЕКЛО — инструкция для счастливых владельцев моих изделий, желающих восстановить непорочность их поверхности буде она подвергнута грубому насилию.
• ТАЙНА ПОЛОСАТЫХ ОГУРЦОВ — несколько слов о том, как мягкий воск побеждает жёсткий мат, или как отучить практикующего БФ фотографа мотать головой под тёмной накидкой.

  Дмитрий Курбатов,
  август 2013

ДОМОЙ

©2009 Дмитрий Курбатов All Rights Reserved

Очистка фокусировочного экрана от пыли – IntPictures.com

Чистота техники – залог ее надежной работы и качественных результатов этой работы. Такие вещи, как фотоаппараты рано или поздно загрязняются, их детали покрываются пылинками, которые, на первый взгляд, незаметны, но в процессе использования фотоаппарата по назначению, вся грязь дает о себе знать в разных ситуациях.
Любимая тема фотографов – чистка матрицы зеркальных фотоаппаратов. Мы обязательно поговорим на эту тему позднее, а пока что научимся чистить фокусировочный экранчик от пыли.
Фокусировочный экранчик находится под пентапризмой зеркалки и пыль на него попадает еще чаще, чем на матрицу. Естесственно, эта пыль не сказывается на фотографиях, но через грязный видоискатель смотреть и ловить цель становится некомфортно. На схеме ниже показано, где именно установлен фокусировочный экранчик в зеркальном фотоаппарате.

Схема внутренностей зеркалки
Тут:
1 – объектив
2 – зеркало (в опущенном/поднятом положении)
3 – фокусировочный экран
4 – пентапризма
5 – диоптрийные линзы видоискателя
6 – центральная линза фокусировочного экрана (в современных фотоаппаратах она уже почти отсутствует)
7 – матрица или пленка

Если Вам эти термины не знакомы, то самое время начать учится в школе фотографии в москве. Это очень увлекательно. Наверное, фотошкола – самая интересная из всех школ. 🙂





Итак, как очистить фокусировочный экран от пыли ? Для начала его нужно вынуть из камеры…

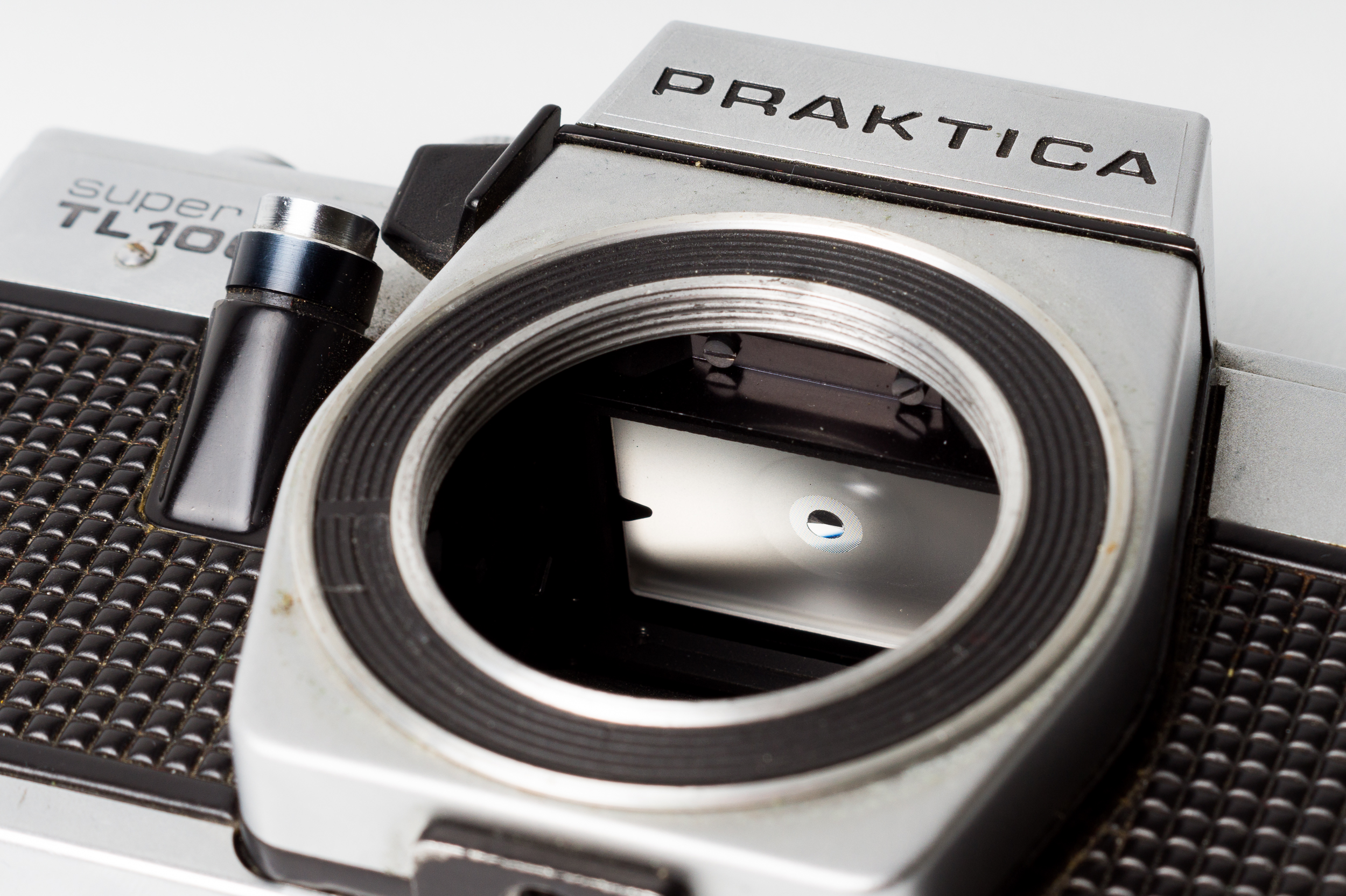

Снимаем объектив и смотрим под самый верх фотоаппарата:



Стрелочкой указан маленький замок, который придерживает экран от падения. Его нужно легонько подцепить, чтобы рамка, которая держит экран – упала. Точнее сказать не могу, ибо у каждого производителя свой замок для этих целей. У Pentax нужно передний язычек немного потянуть на себя и рамка с экраном упадет (не на зеркало, а лишь откроет доступ к экрану). Долее нужно взять пинцет и вытянуть экранчик за специальный выступ на нем.



Перед извлечением фокусировочного экранчика мы готовим все необходимое для его чистки: 3-4 чашки, дистиллированную воду, жидкой для мытья посуды типа Фейри, салфетку. Желателены, но не обязательны, фонарик (чтобы быстрее вставить чистенький экран на место) и коробочка из-под SD-карты памяти (чтобы поставить экран «на ребро» во время сушки).
Наливаем во все чашки дистиллированной воды, а в одну из чашек еще и жидкость для мытья посуды – буквально несколько капель. Взявшись пинцетом за выступ на экране – не отпускаем его минут 10. 🙂 Сначала нужно полоскать экран в чашке с раствором моющего средства, секунд 30, потом по 60 секунд во всех остальных посудинах, где находится чистая дистиллированная вода. Затем поднимаем экранчик в воздух и даем ему просохнуть 3-5 минут, либо ставим его в футляр для SD-карты, но чтобы он не падал плашмя, а прикасался к коробочке ребрами.
Если на экранчике находится капля, которая не хочет падать вниз, то нужно взять краешек салфетки и прикоснутся к капле. Так салфетка впитает воду намного быстрее, чем вода будет высыхать на воздухе. Только не нужно протирать экран. 🙂
После просушки смотрим, есть ли разводы или частицы на экранчике. Если есть – повторяем все сначала и полощим тщательнее, если же нет – вставляем в камеру. 🙂

Чего НЕЛЬЗЯ ДЕЛАТЬ во время данной процедуры:
Нельзя брать пальцами фокусировочный экран,
Нельзя протирать его чем-либо,
Нельзя добавлять в воду жидкости содержащие спирт (экранчик пластиковый, а не стеклянный),
Нельзя класть экран одной из сторон плашмя (на любой тряпочке или предмете обязательно найдется пылинка, которая прицепится к экранчику). В идеале его не нужно выпускать из пинцета от того момента, как вынули из камеры и до момента установки обратно в камеру.
Всю процедуру желательно производить быстро, а то пылинки осядут еще до момента обратной установки в камеру. Если наловится, то очистка фокусировочного экрана займет не более 10 минут.

ручная фокусировка — Существуют ли фокусировочные экраны для современных зеркальных фотокамер?

То, что вы показываете, — это не , а всего лишь фокусировочный экран. Это фокусировочный экран с двумя специальными вспомогательными средствами фокусировки. Во-первых, у него есть разделенная призма , которая работает как крошечный дальномер — когда две стороны совмещены, объект находится в фокусе. Во-вторых, грубое кольцо с микропризмой дает аналогичный эффект, но с другим компромиссом между простотой фокусировки и реальным видением объекта.

Все дело в , даже без этих специальных функций, — это экран фокусировки, который есть в каждой SLR, цифровой или нет. На это проецируется изображение с объектива, и это то, что вы видите в видоискателе. (На самом деле это и есть весь фокус конструкции SLR. Положения зеркала расположены так, чтобы экран находился на том же эффективном расстоянии, что и пленка или сенсор, поэтому то, что находится в фокусе на одном, будет в фокусе на другом.)

Однако с появлением автофокуса вспомогательные средства фокусировки больше не используются — и, кроме того, экраны обычно оптимизируются, чтобы стать ярче, за счет некоторых затрат на возможность распознавания фокусировки вручную.

Некоторые высококачественные зеркальные фотокамеры все еще производятся там, где это легко заменяемая деталь, но экраны с этими вспомогательными средствами обычно не подходят для зеркальных фотокамер, за исключением сторонних производителей. И, к счастью, вам здесь повезло, потому что есть несколько вариантов, в том числе компания (которая больше не работает) Katz Eye и несколько китайских продавцов, которые работают через eBay. Они продадут вам деталь, которую вы можете установить самостоятельно, с разными размерами для большинства зеркальных фотокамер. (В зависимости от вашей модели их будет проще или сложнее установить самостоятельно.Вы можете получить версии с различными приспособлениями, включая разрезные призмы, выровненные по-разному, или просто с разными вытравленными рекомендациями.

Обратите внимание, что могут быть некоторые недостатки — более темный экран, затрудненная автофокусировка и, возможно, сдвиги в замере экспозиции — поскольку камера не предназначена для этого. Они различаются в зависимости от экрана и камеры. Если вы большую часть времени фокусируетесь вручную, это того стоит.

В чем разница между разными типами фокусировочных экранов?

Обычно существует три основных типа фокусировочных экранов:

• Круг разрезанный с призматической манжетой
• матовый
• С сеткой

И множество вариантов каждого из них.Но первый тип был более распространен в пленочных зеркальных фотокамерах и предназначался для ручной фокусировки. «Разделение» посередине покажет вам, насколько далеко вы находитесь, и когда вы настроите фокус, две стороны изображения будут выровнены, когда фокус будет достигнут, и кольцо призмы будет равномерно освещено. Эти типы экранов в основном упали, когда автофокус попал в камеры, потому что зеркала в зеркальных фотокамерах больше не были эффективны на 100% — часть света приходилось направлять на датчики автофокусировки, и это было сделано за счет частичной прозрачности зеркал, этот свет затем может быть направлен на датчики автофокусировки (обычно в «полу» корпуса камеры.Меньше света означало, что кольцо призмы будет темнее, и, ну, теперь у вас есть автофокус, так что вам действительно нужны были разделенный круг и воротник, чтобы помочь вам?

Матовые фокусные экраны затем стали нормой и фактически являются экранами фокусировки по умолчанию в большинстве цифровых зеркальных фотоаппаратов сегодня. Основные отличия, которые вы можете найти, — это «высокоточные» матовые экраны, которые просто делают вещи немного темнее и легче оценивают глубину резкости.

Экраны фокусировки с сеткой помогают в композиции. На них просто есть сетка, которая помогает фотографу выравнивать или позиционировать объекты в композиции по сетке.

Многие старые корпуса SLR / dSLR среднего и профессионального уровня имеют возможность быстро и легко менять фокусные экраны (например, мои Canon 50D и 5DMkII делают это), но в основном они идут по пути дронта из-за более новая функция — наложение ЖК-дисплея видоискателя (например, Canon 5DMkIII, 7D и 70D имеют накладку ЖК-дисплея и не позволяют использовать сменные фокусные экраны). Вместо того, чтобы иметь физический экран фокусировки, который меняет местами для отображения линий сетки, ЖК-панель теперь находится на световом пути видоискателя рядом с экраном фокусировки и может использоваться для включения и выключения линий сетки и отображения точки автофокусировки.Вероятно, из-за возможности повреждения проводки, необходимой для ЖК-дисплея, большинство моделей камер с накладкой ЖК-дисплея в видоискателе НЕ предлагают возможности смены экранов фокусировки, хотя это все еще физически возможно (т. Е. Наложение ЖК-дисплея обычно физически отделен от экрана фокусировки, а не интегрирован в него).

3 инструмента для получения сверхчетких снимков с ручной фокусировкой

На прошлой неделе мы рассмотрели три основных совета, которые следует учитывать при попытке получить более резкие изображения с ручной фокусировкой.Окружающее освещение, контрастные элементы, на которых нужно сосредоточиться, и актуальная техника фокусировки. Хотя все эти советы важны для того, чтобы дать нам наилучший шанс сделать больше снимков с ручной фокусировкой, все же будут моменты, когда нам понадобится небольшая рука помощи, чтобы постоянно добиваться этих изображений с ручной фокусировкой.

Так что, хотя ручная фокусировка и доставляет неудобства, вам будет приятно узнать, что есть несколько дополнительных инструментов, разработанных, чтобы помочь нам добиться такой фокусировки даже в самых неблагоприятных обстоятельствах.

В статье прошлых недель мы также рассмотрели, сколько различных типов линз с ручной фокусировкой доступно нам, и игнорировать их все, потому что мы считаем ручную фокусировку слишком сложной, вполне может быть ошибкой. Если вы пропустили первый раздел этого руководства по ручной фокусировке, вы можете проверить его здесь — Ручная фокусировка — Часть 1. Что касается остальных, давайте взглянем и посмотрим, какие инструменты доступны, чтобы помочь нам в дальнейшем.

Три инструмента, которые позволяют последовательно делать снимки с ручной фокусировкой

Фокусировочные экраны

Думаю, важно отметить, что у нас, как у пользователей DSLR, хуже всего ручная фокусировка.На самом деле, я лично считаю, что старые зеркальные камеры были гораздо лучше оснащены для решения проблем ручной фокусировки, потому что они должны были быть. Если мы используем объективы с ручной фокусировкой на наших новых зеркальных фотокамерах, нас определенно меньшинство, и в результате камеры не разрабатываются с учетом этих проблем. Основным элементом, о котором я говорю, является « фокусирующий экран », это небольшой лист стекла, который находится у основания пентапризмы в вашей камере, и именно этот экран мы смотрим и отображаем точки фокусировки. наши современные камеры.

Экран фокусировки расположен у основания пентапризмы в наших зеркальных фотокамерах. Получить доступ и заменить или изменить его относительно просто

В современных зеркальных фотокамерах экран фокусировки очень упрощен и обычно имеет только простой контур области узла автофокусировки. Фокусировочные экраны в старых SLR-камерах должны были выполнять больше работы, поскольку они обеспечивали единственный способ фактически визуально отображать фокусировку.

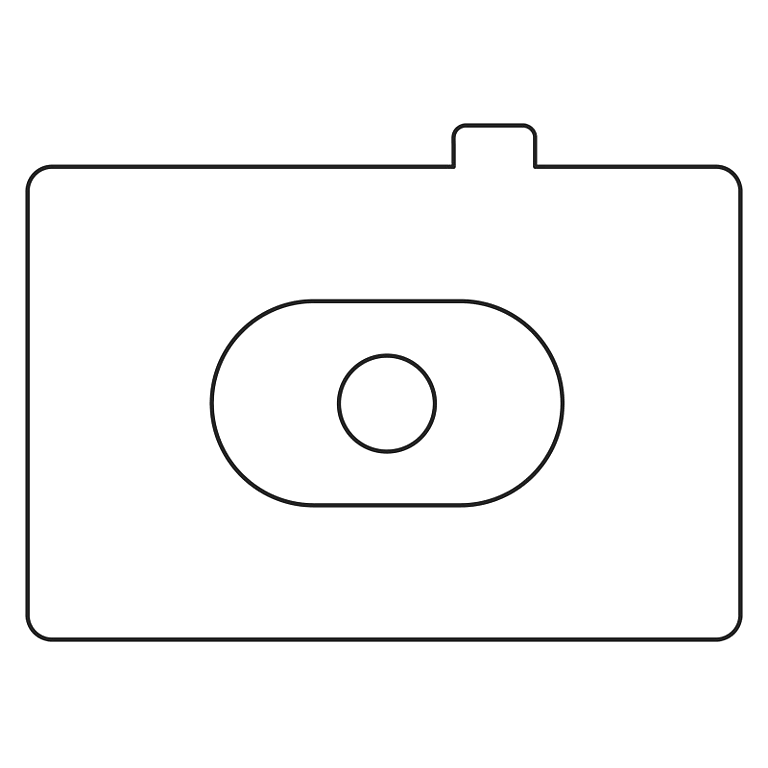

Некоторые примеры фокусировочных экранов. Изображение предоставлено фокусирующим экраном.com

Старые экраны были спроектированы так, чтобы визуально разделить изображение, которое вы просматривали через видоискатель, чем больше «сфокусировано» вы сделали сцену, тем меньше «разбивалось» изображение и чем более «сфокусированным» вы его сделали выровнял два изображения стал.

Если мы посмотрим на изображение выше, мы увидим, как выглядел видоискатель в старых SLR. У нас есть экран фокусировки с разделением фокуса, и на центральном изображении мы видим, как выглядит сцена, когда рука не в фокусе, а на правом изображении мы видим, как выглядит экран фокусировки, когда рука находится в фокусе. С таким экраном фокусировки в вашей камере очень легко определить, правильно ли мы сфокусировали ваш снимок, поскольку два изображения визуально совпадают. Изображения любезно предоставлены focusingscreen.com

На одной из картинок выше я упомянул, что экран фокусировки на самом деле очень прост в доступе и изменении, и я сам делал это раньше без особых хлопот. Вы просто снимаете линзу, вытаскиваете старую и вставляете новую. Существует также огромное количество экранов фокусировки на выбор, которые изменяют расфокусированную сцену по-разному: вертикальные, горизонтальные или даже угловые разделенные экраны.Focusingscreens.com — безусловно, лучший источник фокусировочных экранов, который я нашел в Интернете, поэтому, если вы хотите увидеть все различные типы, доступные для вашей конкретной модели камеры, обязательно ознакомьтесь с ними.

Некоторые фокусировочные экраны доступны на focusingscreens.com

Эти фокусирующие экраны отлично звучат, правда? Возможно, вам интересно, почему этого простого, но впечатляющего способа помощи в ручной фокусировке больше нет в наших современных зеркальных фотокамерах, ведь, по моему опыту, этот метод фокусировки практически каждый раз гарантирует невероятно четкие результаты. Есть несколько важных причин, по которым эти фокусировочные экраны вышли из употребления, и, прежде всего, это проблемы с совместимостью с нашим современным автофокусом. По сути, эти экраны могут конфликтовать со скоростью, с которой автофокус может определять сцену и точно на ней фокусироваться.

Есть несколько причин, по которым эти экраны конфликтуют с автофокусом, но, что наиболее важно, это тот факт, что эти фокусирующие экраны уменьшают количество света, попадающего в наш глаз во время фокусировки.Экраны визуально отображают для нас области, находящиеся вне фокуса, благодаря наличию в них сильно матового стекла, которое рассеивает и тем самым уменьшает количество света, попадающего в видоискатель, что, в свою очередь, затрудняет просмотр.

Для очень светосильных объективов (например, объективов с фиксированным фокусным расстоянием с диафрагмой не менее f2,8) это не проблема, поскольку в объектив уже попадает тонна света, когда мы пытаемся сфокусироваться. Помните, что наши современные камеры применяют выбранное значение диафрагмы только тогда, когда мы действительно нажимаем кнопку спуска затвора. Например, у нас может быть камера, установленная на f8, но когда мы фокусируемся, объектив устанавливается на максимально широкую диафрагму. Например, на более длинных зум-объективах, где диафрагма достигает только f4, ослабление света значительно заметно. Некоторые из этих экранов фокусировки могут ограничивать попадание света на целую стопу и помнить, что в этом случае одна остановка равносильна уменьшению вдвое количества света, попадающего в видоискатель.

Фокусировочные экраны относительно легко вставлять и снимать самостоятельно без специальных знаний или инструментов.Обратной стороной является то, что они могут уменьшить попадание большого количества света в видоискатель из-за матового стекла, из которого они сделаны, как показано выше. Изображение любезно предоставлено Мэтью (mattdm) Миллер

Я знаю нескольких фотографов, которые используют много объективов с очень быстрой ручной фокусировкой и клянутся, насколько эффективны и действенны эти фокусирующие экраны. В конце концов, это еще не конец света, если вы не справитесь с ними, поскольку вы можете просто снова вставить старый фокусировочный экран. Стоимость этого составляет около 70-80 фунтов стерлингов (90-100 долларов США), так что это дорого, но не так дорого, чтобы не смотреть.Я подумываю приобрести одну для своей камеры заднего вида, чтобы использовать ее с объективами с ручной фокусировкой.

Плюсы

• Очень эффективен для неизменно высокой резкости изображений с ручной фокусировкой
• Может быть заменен и изменен без специальных инструментов или знаний

Минусы

• Может конфликтовать с объективами с автофокусировкой, делая их вялыми
• Большинство экранов фокусировки делают видоискатель темнее и даже влияют на показания экспозиции «сквозь линзу».
• Дороговато для тестирования

Стоимость

Окуляр увеличительного видоискателя

Этот следующий пункт является самым дешевым «быстрым исправлением» для более резких снимков с ручной фокусировкой, но, как это часто бывает, он также, вероятно, наименее эффективен, на мой взгляд. Увеличительный окуляр заменит окуляр, который у вас сейчас есть, на окуляр, в который встроена крошечная увеличительная линза. Вы снимаете текущий наглазник и вставляете его вместо этого, и он увеличивает все, что вы впоследствии видите в видоискателе.

Увеличительный окуляр может быть самым дешевым вариантом, но не обязательно лучшим.

Я взял один некоторое время назад, так как подумал, что это действительно умный и эффективный способ решения временной проблемы. В конце концов, я использую только линзы с ручной фокусировкой изредка, поэтому я подумал, что смогу быстро и эффективно использовать увеличительный окуляр только тогда, когда мне это нужно.Теоретически это имеет смысл, и да, он увеличивает изображение, когда вы смотрите в видоискатель, что немного упрощает ручную фокусировку, к сожалению, я также обнаружил, что он увеличивает изображение настолько, что я не могу полностью видеть края кадра в моем снимок, что затрудняет эффективную компоновку изображения.

Увеличительный окуляр, который я купил, поставлялся с несколькими дополнительными наглазниками и насадками для камер разных производителей.

Различные увеличительные наглазники имеют разную степень масштабирования, а у меня даже была возможность масштабирования изображения от 1.От 08 до 1,6 раза. Даже с возможностью уменьшить масштаб, если хотите, это все равно означало, что у вас был крошечный объектив, прикрепленный к задней части камеры, что означало, что ваш глаз был дальше от видоискателя, поэтому даже с выбранным минимальным масштабированием я все еще Мне было трудно увидеть весь кадр в видоискателе.

Я просто добавлю, что купил недорогой увеличительный наглазник стороннего производителя. Хотя я поделился своим опытом работы с этой версией, я не могу сказать, что более дорогие версии не будут лучше, чем они могут быть.Если у вас есть такой, и вы не сталкивались с проблемами, которые я здесь описал, пожалуйста, свяжитесь с нами, я хотел бы услышать ваши мысли по этому поводу

Просто снимите старый наглазник видоискателя и замените его новым увеличительным.

Плюсы

• Очень недорого попробовать
• Простая и легкая установка и снятие с имеющегося окуляра

Минусы

• Дополнительная глубина окуляра затрудняет просмотр и компоновку снимков
• Из-за прикрепленного окуляра большего размера камера может зацепиться за что угодно, особенно при переноске камеры на шейном ремне.

Стоимость

Видеолупа

Последний пункт в моем списке — это что-то настолько простое, но настолько эффективное, что я был ошеломлен тем, как долго упускал из виду его.Видеолупа — это большой видоискатель, который покрывает весь ЖК-экран и отображает изображение в наглазнике, который вы подносите к глазу. Вместо того, чтобы составлять и фокусировать снимок с помощью стандартного видоискателя, вы теперь переключаете камеру на просмотр в реальном времени, а также составляете и фокусируете снимок с помощью этой видеолупы.

DSLR Video Loupe: Я хотел бы сказать вам, что я провел часы, размышляя о том, какую видеолупу купить, но, увы, дошло до того, что на этой были красные биты.

Во-первых, эта видеолупа полезна только на камерах с функцией «live-view», и, к счастью, это функция, которая сейчас присутствует на большинстве современных зеркальных фотокамер. Вы прикрепляете эту видеолупу, прикручивая небольшую пластину к основанию камеры через крепление для штатива, а затем вставляете в нее видоискатель видеолупы, когда хотите. Это замечательно, так как его очень быстро и легко удалить, когда вы им не пользуетесь.

Видеолупа поставляется с креплением, которое можно прикрепить к винтовому креплению штатива камеры.Затем вы можете очень быстро и легко включать и выключать видеолупу с помощью вставки, которую вы видите здесь.

Когда вы включаете просмотр в реальном времени на вашей зеркальной фотокамере, вы запрашиваете у камеры прямую видеотрансляцию того, что находится в видоискателе, на экран на задней стороне камеры. В результате происходит несколько важных для нас вещей. Во-первых, зеркало камеры должно откидываться в сторону, чтобы изображение в реальном времени работало. Звучит не так уж и важно, но это означает, что когда вы действительно делаете снимок, между нажатием на кнопку спуска затвора, повторным движением зеркала и фактическим захватом изображения проходит определенная задержка.Это все еще быстро, но, безусловно, заметно, если вы пытались что-то быстро сфотографировать. В действительности, хотя маловероятно, что вы попытаетесь сфотографировать что-то, что быстро движется, с помощью объектива с ручной фокусировкой, поэтому такая медленная методичная скорость съемки часто встречается при ручной фокусировке. Вдобавок ко всему это означает, что вы не можете делать несколько снимков очень быстро из-за этой задержки зеркала, но опять же, я сомневаюсь, что если вы снимаете с объективами с ручной фокусировкой, вы собираетесь снимать со скоростью 10 кадров в секунду. .

Конечно, добавление видеолупы к вашей системе немного увеличит объем / размер / вес!

Для меня самой большой особенностью этой видеолупы для ручной фокусировки является то, что теперь ваше изображение подсвечено сзади. Помните, что вы смотрите на яркий ЖК-экран для фокусировки, и это автоматически значительно увеличивает яркость изображения по сравнению с видоискателем в большинстве студийных ситуаций. В результате ваша задача увидеть, когда и где изображение находится в фокусе, теперь невероятно проста, изображение яркое, и вы смотрите на экран, который полностью заполняет ваше зрение.Даже когда я использовал 2-ступенчатый фильтр нейтральной плотности на своем старом объективе с ручной фокусировкой в ​​тускло освещенной студии с вольфрамовыми пилотными лампами, отображаемое изображение в режиме реального времени было ярким и легко фокусируемым.

На большинстве видео-луп вы также можете перевернуть фактическую часть видоискателя вверх, как вы видите здесь на левом и центральном снимках. Это отлично подходит для просмотра изображений, затем вы можете снова перевернуть его, как показано на правом изображении выше, чтобы продолжить съемку.

Для меня видео-лупа для ручной фокусировки — это просто фантастика! Одна из основных причин, по которой мне нравится использовать его для ручной фокусировки, — это просто из-за яркости, которую дает фокусировка на большом экране с подсветкой, и одна эта функция легко перевешивает для меня незначительные недостатки.

Они недешевы, хотя я боюсь, и думаю, это потому, что в названии есть слово «видео». Все, что связано с видео, на мой взгляд, завышено, и это не исключение. При этом существует огромный ценовой диапазон, начиная с нижнего предела, от базовых, таких как моя, за 70 фунтов стерлингов, до более качественных, стоимостью более 200 фунтов стерлингов.

Плюсы

• Великолепное большое и ярко освещенное изображение для ваших снимков с ручной фокусировкой
• Быстро и легко устанавливается и отсоединяется практически от любой камеры

Минусы

• Они дороговаты
• Видеолупы значительно увеличивают вес и размер вашей системы
• Постоянный просмотр в реальном времени снижает скорость съемки, что затрудняет съемку быстро движущихся объектов
• Постоянное включение просмотра в реальном времени значительно сократит время автономной работы, если вы привыкли никогда им не пользоваться.

Стоимость

Заключение

Итак, это три моих лучших инструмента / хака, которые помогут вам в ваших поисках более резких снимков с ручной фокусировкой.

По сути, если вы заядлый фотограф с ручной фокусировкой, у которого много светосильных объективов, я бы серьезно подумал о том, чтобы посмотреть на фокусировочные экраны. Я буду искать один для моей запасной камеры, так как я считаю, что это лучший баланс между эффективностью и простотой использования.

Если вы хотите поиграть с ручной фокусировкой и не слишком цените точную композицию, то, возможно, вам подойдет увеличительный наглазник видоискателя. Это определенно самый дешевый и самый простой способ добавлять и удалять по мере необходимости, поэтому он также является элементом с наименьшим риском, связанным с ним.

Тем, кто хочет вложить немного больше, я серьезно рекомендую взглянуть на видео-лупы. Мне нравится снимать с ручной фокусировкой просто из-за того, насколько ярким является изображение, которое я пытаюсь сделать резким, и вы удивитесь, насколько это проще, когда ваш объект такой большой и яркий.

Но что вы думаете? У вас есть помощник для ручной фокусировки, которым вы клянетесь? Вы использовали какие-либо из этих, о которых я уже упоминал, и если да, считаете ли вы их эффективными? Сообщите мне свои мысли в комментариях ниже.

PS может владельцы беззеркальных фотоаппаратов свести злорадство к минимуму;)

Об авторе

Джейк Хикс — редакционный фотограф и модный фотограф, преподаватель в британской студии Amersham Studios и создатель гелевых пакетов для фотографий Джейка Хикса. Вы можете увидеть больше работ Джейка на его веб-странице или странице обучения, а также пообщаться с ним в Facebook, Instagram, 500px, Twitter и flickr. Эта статья также была опубликована здесь и предоставлена ​​с разрешения

Фокусировочные экраны для астрофотографии

Вот список фокусировочных экранов с описаниями, доступными для камеры Nikon F3, и оценками их полезности для астрофотографии.Обратите внимание, что в основном все экраны Nikon имеют два поколения, при этом новые экраны обозначаются «красной точкой», напечатанной рядом с идентифицирующей буквой на рамке экрана. Последнее поколение «красных точек» намного ярче оригинального набора.

На мой взгляд, после использования почти всех этих экранов, я бы рекомендовал экран Nikon «D» для астрофотографии глубокого космоса.

Тип A — Матовое поле / поле Френеля с круговым пятном дальномера с разделенным изображением 3 мм и контрольным кругом 12 мм.

Дальномер затемняет при высоких значениях фокусного соотношения, обычно встречающихся в телескопах. В остальном экран не такой яркий. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип B — Матовое поле / поле Френеля с матовым фокусирующим пятном толщиной 3 мм и контрольным кругом диаметром 12 мм.

Хорошо подходит для длинных телеобъективов, яркий. Но трудно найти звезду на маленьком матовом фокусировочном пятне толщиной 3 мм, которое лучше всего подходит для фокусировки.Не так уж и плохо для астрофотографии, но доступны более качественные экраны.

Тип C — матовое поле с мелкой шлифовкой с прозрачным пятном 4 мм с перекрестием. Для микрофотографии, астрофотографии и других приложений с большим увеличением используется параллакс-фокусировка на изображениях Arial.

Хороший яркий фокусирующий экран для астрофотографии, но параллакс-фокусировка на изображении Arial наиболее полезна для проекционной съемки планет с окуляром, поскольку перекрестие не видно на фоне темного звездного поля без подсветки.Фокусировку можно производить на матовой части экрана с помощью увеличительной лупы.

Тип D — В целом мелкозернистое матовое поле. Для специализированной съемки крупным планом и для использования с длинными объективами.

Это мой любимый экран и тот, который я рекомендую для астрофотографии глубокого космоса с основной фокусировкой. Это самый яркий экран, который я нашел, и он такой же яркий, как и у Beattie Intenscreen, примерно в три раза дешевле, чем у Beattie, и его легче сфокусировать из-за характера матового стекла.

Тип E — Матовое поле / поле Френеля с мелко отшлифованным матовым пятном толщиной 3 мм. Контрольный круг 12 мм с вытравленными горизонтальными и вертикальными линиями для архитектурной фотографии.

Точно так же, как экран B, но с вертикальными и горизонтальными линиями. Хорошо подходит для длинных телеобъективов, яркий. Но трудно найти звезду на маленьком матовом фокусировочном пятне толщиной 3 мм, которое лучше всего подходит для фокусировки. Не так уж и плохо для астрофотографии, но доступны более качественные экраны.

Тип G — Четкое поле Френеля со сверхъярким 12-миллиметровым фокусирующим пятном с микропризмой для просмотра и фокусировки при плохом освещении.Доступны четыре модели (G1 — G4), соответствующие объективам с определенным фокусным расстоянием. Невозможно наблюдать глубину резкости.

Очень яркий экран с светосильными телеобъективами, но микропризма затемняется при использовании телескопов с малым фокусным расстоянием. Трудно сфокусировать звезду точечного источника на микропризме, даже если она не затемнена. Сложно вообще сфокусироваться на внешней части экрана, потому что это всего лишь линза Френеля. Не рекомендуется для астрофотографической фокусировки.

Тип H — Четкое поле Френеля с фокусировкой микропризмы по всей площади экрана.Обеспечивает быструю фокусировку на любой части экрана с оптимальной яркостью от края до края при плохом освещении. Доступны четыре модели (h2 — h5), соответствующие объективам с определенным фокусным расстоянием.

Очень яркий экран, но микропризма затемняется при использовании осциллографов с малым фокусным расстоянием. Трудно сфокусировать звезду точечного источника на микропризме, даже если она не затемнена. Не рекомендуется для астрофотографической фокусировки.

Тип J — Матовое поле / поле Френеля с центральным фокусирующим пятном микропризмы и кругом диаметром 12 мм.

Аналогичен экрану A, но с микропризмой вместо дальномера с разделенным изображением. Микропризма затемняется при высоких значениях фокусного соотношения, которые обычно встречаются в телескопах. Остальная часть экрана не такая яркая. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип K — Комбинация экранов типа A и J. Матовое поле / поле Френеля с 3-миллиметровым пятном дальномера с разделенным изображением, окруженным микропризмой шириной 1 мм.

Микропризма и дальномер затемняются при высоких значениях фокусного соотношения, обычно встречающиеся в телескопах. Остальная часть экрана не такая яркая. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип L — То же, что и тип A, но с дальномером с разделенным изображением под углом 45 градусов.

Дальномер затемняет при высоких значениях фокусного соотношения, обычно встречающихся в телескопах. Остальная часть экрана не такая яркая.Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип M — Тонко измельченное поле Френеля с 5,5 мм прозрачным пятном и двойным перекрестием для использования при параллаксной фокусировке на изображении Arial, плюс миллиметровые шкалы для расчета индивидуального увеличения объектов для измерения объектов. Великолепное изображение при тусклом свете, подходит для макросъемки, микрофотографии и других приложений с большим увеличением.

Трудно вообще сфокусироваться на экране, потому что это всего лишь линза Френеля. Параллаксная фокусировка на изображении Arial наиболее полезна для проекции планет с помощью окуляра, поскольку перекрестие не видно на фоне темного звездного поля без подсветки. Не рекомендуется для фокусировки астрофотографий глубокого космоса, но может использоваться для кадрирования объектов.

Тип P — То же, что и тип K, но с дальномером с разделенным изображением под углом 45 градусов и с одиночными горизонтальными и вертикальными линиями по центру экрана для облегчения композиции.

Микропризма и дальномер затемняются при высоких значениях фокусного соотношения, обычно встречающиеся в телескопах. Остальная часть экрана не такая яркая. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип R — То же, что и тип A, но с призмами дальномера наклонных поверхностей под меньшим углом и горизонтальными и вертикальными линиями для улучшения композиции при архитектурной фотографии. Лучше всего работает с объективами с максимальной диафрагмой от f / 3.От 5 до f / 5,6.

Дальномер затемняет при высоких значениях фокусного соотношения, обычно встречающихся в телескопах. В остальном экран не такой яркий. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип T — Матовое поле / поле Френеля с дальномером с разделенным изображением. Контрольный круг 12 мм, горизонтальные и вертикальные линии. Используется при подготовке слайдов для телетрансляций. Пунктирными линиями обозначен стандартный формат экрана телевизора.Сплошным контуром показана область «безопасного действия», а пунктирными линиями — область «безопасного заголовка».

Дальномер затемняет при высоких значениях фокусного соотношения, обычно встречающихся в телескопах. Остальная часть экрана не такая яркая. Сфокусироваться на френелевской части экрана сложнее, чем на простых экранах из матового стекла. Не очень хорош для астрофотографии, но годится.

Тип U — Матовое поле / поле Френеля с матовым пятном фокусировки 3 мм и контрольным кругом 12 мм. Использует то же матовое поле, что и тип B, но с объективами длиной более 100 мм изображение в видоискателе лучше видно.С объективами с меньшим фокусным расстоянием этот экран не подходит из-за падения света в углу.

Очень похож на экран B, очень яркий с телеобъективами. Но трудно найти звезду на маленьком матовом фокусировочном пятне толщиной 3 мм, которое лучше всего подходит для фокусировки. Не так уж и плохо для астрофотографии, но доступны более качественные экраны.

---

Практические инструкции по астрофотографии

Джерри Лодригусс

Общие ресурсы Contax RTS — фокусировочные экраны

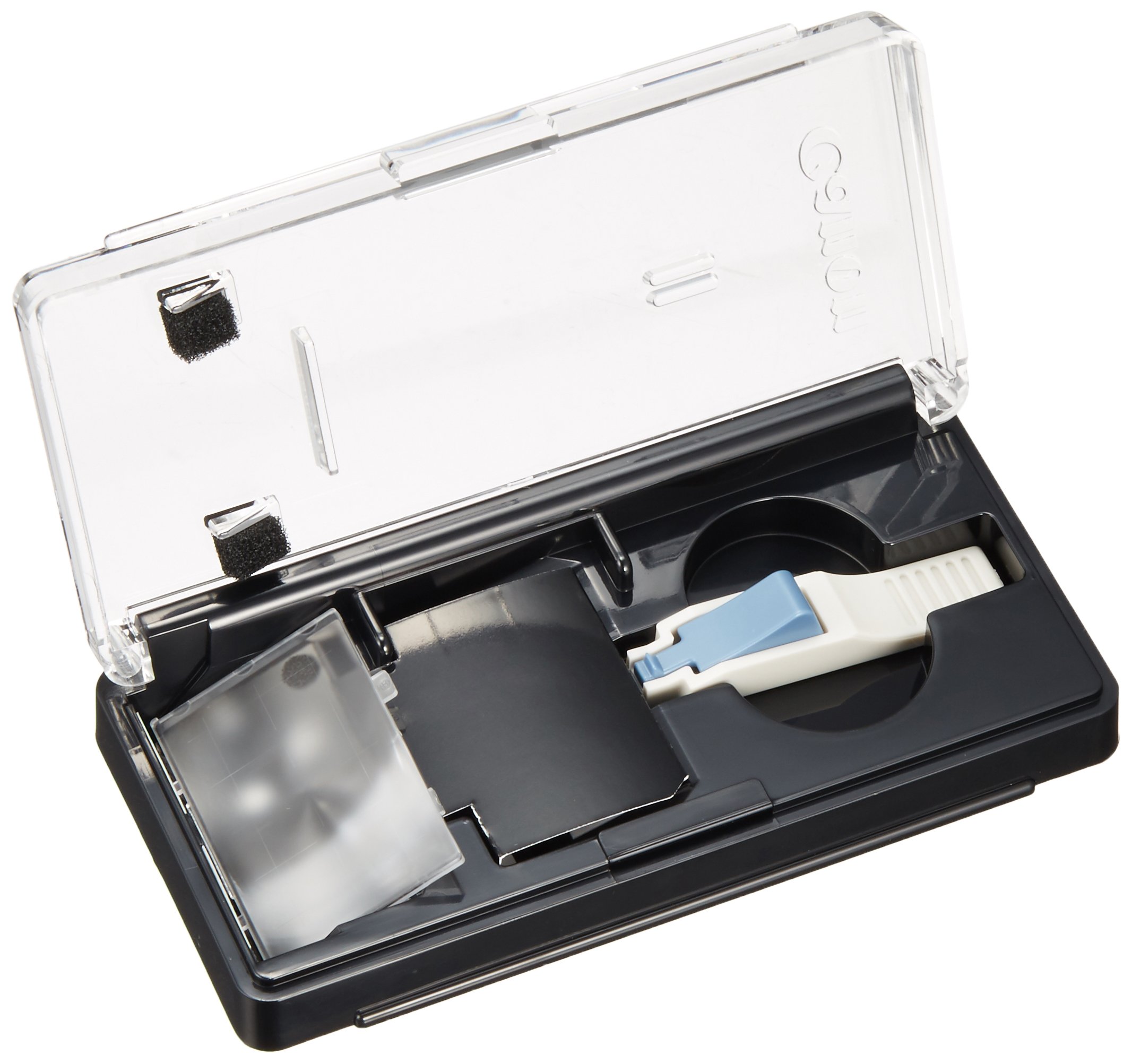

Сменные Фокусировочные экраны

Часто считается удобной функцией вместе со сменными призмами (сменные Функция Finders НЕ доступна ни в одной из моделей зеркальных камер Contax).Зачем кому-то понадобилось менять экран фокусировки? Потому что не все фотографы занимаются тем же заданием или заявками или просто не могут быть уверены что они будут использовать со своими камерами.

Ну хотя камера в комплекте стандартный экран, но сложно использовать просто разделенный экран дальномера для обрабатывать все формы заданий и условий. Например, трудно для астрофотографии используйте экран стандартного типа; некоторые фотографы, которые часто использовать камеру для копировальной работы найду матовый экран с вертикальной и горизонтальной ориентацией строки более полезны, чем любые другие экраны.

Всего существует семь типов фокусировки. экраны, разработанные для оригинальной CONTAX RTS, чтобы помочь фотографам различные задачи.

ОБНОВЛЕНИЕ : — Здравствуйте, Во-первых, спасибо за отличный сайт! Я чувствую, что ваша страница о Contax фокусируется экраны можно было бы немного улучшить. Вы знаете, что экраны RTS II не подходят? оригинальная RTS? Экраны оригинальной RTS немного меньше, а вкладка находится в другом месте.В сети очень сложно найти информацию на каких экранах соответствует исходная RTS и на основе страниц KEH правильный ответ похоже на экраны без префикса типа # 1 = микропризма или # 3 = разделенное изображение 45 градусов, а нумерация такая же, как у экранов серии RTS II FS. Было бы было бы здорово, если бы вы могли добавить эту информацию на свою страницу и, возможно, предотвратить создание других ошибка получения экрана RTS II для RTS. Отдельная строка для РТС в быстрая справочная таблица была бы очень хороша.

С уважением, Петри Рахиккала

Некоторые конструкции экрана фокусировки совершенно уникальный в своем классе. Возьмем, к примеру, (Разделенное изображение / Ошейник с микропризмой). с направляющей меткой), это воротник с разделенным изображением / микропризмой с направляющей отметки, показывающие, где информация от Data Back Quartz D-4 будет записана на фильм. Во время компоновки в видоискателе вы сможете увидеть, данные будут размещены на фоне правильного контраста.FS.5 (матовое поле) Экран — идеальный экран для общей фотографии, где вы доверяете своему глаза больше всего и не любит загроможденные контуры и вспомогательные средства фокусировки внутри видоискатель. В любом случае, что касается экрана фокусировки, это вопрос личное предпочтение. Просто выберите тип экрана, который заставит вас чувствовать себя более позитивно и вы думаете, что это может помочь вам быть более отзывчивым и продуктивным в вашей работе, Эээ . .. время от времени может быть творческим.

Камеры серии Contax RTS имеют заземление. стеклянный смотровой экран с центральной зоной фокусировки.Стандартный экран, на котором есть Типы дальномера, микропризмы и разделенного изображения формируются из формованной призмы. Они очень уязвимы при малых значениях диафрагмы, особенно с объективами с f / 4.0. Итак, если у вашего объектива большая диафрагма, метод замера полной диафрагмы обеспечит комфорт просмотра есть; если используются линзы с меньшей апертурой, используйте матовое стекло для фокусировки. Разделенное изображение хорошо подходит для обработки объектов с горизонтальным и вертикальные линии. Изначально было выпущено 7 типов фокусировочных экранов. с РТС.Он добавил еще один, который специально дополняет использование Данные CONTAX Обратный Д-4 .

< Удаление Экран > После снятия объектива камеры возьмитесь пинцетом за фиксатор фокусировочного экрана. поставляется с каждым экраном, а затем потяните, чтобы ослабить и опустить рамку экрана. потом снимите экран, взявшись за небольшой выступ на краю экрана с помощью того же пинцета.

< Установка Экран > С помощью пинцета возьмитесь за выступ сменный экран и вставьте экран в опущенные рамки экрана. потом переместите рамку экрана, осторожно прижав другой конец пинцета к небольшой выступ на раме, пока он не встанет на место.

Примечание: следите за тем, чтобы не касаться поверхности отклоняющего зеркала.

Осторожно: Это НЕ рекомендуется протирать экран поверхность тканью или обычной папиросной бумагой. В случае скопления пыли, песка или ворса в видоискателе, сдуйте его с помощью груши после снятия экрана.

* быть обязательно используйте специальный пинцет, описанный выше, при снятии или установке фокусирующего экрана, будьте осторожны, чтобы не поцарапать и не испачкать экран и зеркальные поверхности. ** В противном случае обязательно устанавливайте экран правильно экран может сместиться и повредиться, даже если объектив будет снят или установлен трудность.В этом случае отнесите фотоаппарат в ближайший фотоателье для профессионального использования. услуга.

Функция сменного фокусировочного экрана Предусмотренный во всех моделях SLR серии RTS может быть более чем достаточно хорош для обработки практически все возможные фотографические потребности; поскольку ни один из органов серии РТС не предоставляет возможность сменной призмы. Помимо RTS III, которая действительно может претендовать на быть одной из немногих 35-мм зеркальных фотокамер, которые когда-либо производились практически со 100% обзора внутри видоискателя — как более ранние RTS (92%), так и RTS II QUARTZ значительно улучшилось на 97%.Однако в RTS III изображение будет немного меньше, чем в натуральную величину. с установленным 50 мм из-за увеличения видоискателя ниже среднего 0,74X, что стремится предоставить искатель High-Eyepoint тем, кто носит очки (или по другим причинам, например работая под водой или в защитном шлеме и т. д.), чтобы увидеть все поле зрения с отображением данных немного дальше от окуляра. Оба более ранних RTS (RTS и RTS II) имеет большее увеличение 0,87X вместо этого и вместе с благодаря умеренно ярким фокусировочным экранам Contax, которые в значительной степени способствуют к их комфортному просмотру.

< Типы фокусировочных экранов Доступны >

ФС-1 (микропризма) * для общей фотографии. Матовый экран, окружающий пятно фокусировки микропризмы в по центру, что позволяет сфокусироваться на обоих полях.

FS-2 (раздельный) * Для общей фотографии.Сфокусируйтесь, выровняв изображения в диагональном разделенном изображении центральный срез под 45 градусов к горизонтальной плоскости. Эффективен для критической фокусировки объекта с горизонтальными или перпендикулярными линиями

FS.3 (горизонтальный разрез) * С горизонтальным расположением центра разделенного изображения обеспечивает быстрое и критическое фокусировка объектов по перпендикулярным или диагональным линиям. Также подходит для общего фотография, как в случае экрана с разделенным по диагонали экраном.

FS.4 (Ошейник с разделенным изображением / микропризм) * Подходит для общей фотографии и обеспечивает точную фокусировку за счет горизонтального разделения изображения. пятно фокусировки, окруженное воротником из микропризмы в центре матового поля, все объединение трех областей для обеспечения трехсторонней фокусировки.

FS.5 (Matte Field) Полностью матовый экран для фокусировки.Идеально подходит для использования со сравнительно медленными объективами с большим фокусным расстоянием или для работы с крупным планом, что делает его подходящим в ситуациях, когда возникают трудности с фокусировкой. встречаются с экранами типа микропризмы или разделенного изображения.

FS.6 (Sectioned Matte) Матовый экран с вертикальными и горизонтальными линиями на равном расстоянии 6 мм друг от друга для облегчения компоновки вашего предмета. Эффективно для перспективных контрольных снимков с помощью ПК Auto Bellows или объектив PC-Distagon, а также для макросъемки.

FS7 (Cross-Scale) Подходит для микрофотографии и работа крупным планом. Сфокусируйтесь, используя четкий и яркий экран в центре. Окружающий матовый поле также можно использовать для фокусировки. С перекрестием сетки нитей и градуированной шкалой с интервалом в 1 мм позволяет оценить коэффициент увеличения или отснятое изображение размер предмета.

FS41 (Ошейник с разделенным изображением / микропризмой с метка направляющей данных) * Это воротник с разделенным изображением / микропризмой с направляющей отметки, показывающие, где информация от Data Back Quartz D-4 будет записана на фильм.Во время компоновки в видоискателе вы сможете увидеть, данные будут размещены на фоне правильного контраста.

* Примечание : при использовании телеобъектива или другого светосильного объектива, например как f / 4, f / 5,6 или ниже, или при съемке крупным планом и / или в случаях остановки апертура объектива, воротник микропризмы и разделенное изображение могут стать темными и вызывают трудности с фокусировкой. В таком случае используйте для фокусировки внешнее матовое поле.

А краткий справочник по фокусировочным экранам и некоторым моделям камер
Экран (ы) / Модель
	Микропризма	Комбинация Микро	45 градусов Раздельное изображение	по горизонтали Раздельное изображение	по горизонтали Разделение / микропризма	45 градусов Сплит-микропризма	матовый	Разрезанный Матовый	Крестовая шкала
RTS III	—	ФВ-2	—	—	FV-1 (Стандарт)	—	ФВ-3	ФВ-4	ФВ-5
ST, RX	—	FW-2	—	—	FW-1 (стандартный)	—	FW-3	FW-4	FW-5
167 МТ, S2, S2b	—	—	—	—	FU-1 (Стандарт)	ФУ-3	ФУ-5	ФУ-6	—
RTS II	FS-1 (Стандартный)	—	ФС-2	ФС-3	ФС-4	—	ФС-5	ФС-6	ФС-7
159 мм	—	—	FT-2 *	—	FT-1 * (Стандарт)	FT-3 *	FT-5 *	FT-6 *	—

* Примечание: фокусировочные экраны типа FT могут заменять только в авторизованном сервисном центре CONTAX.

---

ТРЕТЬЯ СТОРОНА ЭКРАНЫ: Компания в США Fresnel Optics предлагает несколько альтернативных вариантов для фокусировочного экрана, отличного от предлагаемого Kyocera. Это была компания в первую очередь занимается разработкой, проектированием и производством прецизионных микроструктурированных оптика. В 1997 году в рамках корпоративного шага по приобретению Beattie Intenscreen компания сосредоточила свое внимание на по изготовлению фокусировочных экранов для фотоаппаратов. Компания Fresnel Optics расположена в Рочестере, штат Нью-Йорк. теперь расширяется, чтобы производить больше экранов и разновидностей для многих популярных 35-миллиметровых средних и даже фотоаппараты большого формата.

Экраны Битти недешевы, они продавать любой из ШЕСТЬ типов фокусировочных экранов, каждый специально для RTS II на USD 83.95 штука, в то время как есть ДВА типа (простые & Grids) для CONTAX RTS III также по той же цене.

---

Другие аксессуары Contax : Фильтры | наглазники / диоптрийные линзы / Правый Угловой искатель / Ma g nifier | Крышки объектива / Задние крышки объектива / Крышки корпуса / Объектив Мешочки | Мягкий Абажуры / Металлические бленды объектива / Переходное кольцо / Набор держателей желатиновых фильтров | Фокусировочные экраны

| Назад | на страницу указателя принадлежностей

| Назад | на индексную страницу Contax RTS
| Назад | на индексную страницу Contax RTS II Кварцевый
| Назад | на индексную страницу Contax РТС III

| Назад | на главную страницу указателя Модели серии Contax RTS

Камера Модели : | Contax RTS | РТС II | RTS III |
Общий Ресурсы : | Мотор Привод — PMD W6 | Winder — RTW-W3 | Экраны | Вспышка | Макрос | Пульт дистанционного управления | Пакет данных | Принадлежности | Zeiss T * Оптика | Инструкции по эксплуатации : Contax RTS HTML | PDF | Contax RTS II кварцевый HTML | PDF | Contax RTS III (3 части PDF пользователя mike @ butkus. org , M. Butkus, NJ . Деталь A | Часть B | Деталь C |

ПО ТЕМЕ : — Личный Записка

| Доска сообщений | для вашего любимого Contax серии RTS SLR модели
| Доска сообщений | для вашей оптики Contax в общей среде
| Доска сообщений | Специально для Утилизируйте или Ищите для фотографического оборудования Contax

Основная ссылка Карта: RTS — HTML | PDF (206k) RTS II — HTML | PDF (308k) RTS III — HTML | PDF	Спецификация: RTS — HTML | PDF (159k) RTS II — HTML | PDF (66k) RTS III — HTML | PDF	1975: RTS 1979: 139Q 1980: 137MD 1982: 137MA 1982: RTS II	1985: 159 мм 1987: 167MT 1990: RTS III 1992: S2 1992: S2b	1992: ST 1994: RX 1996: AX 1998: Aria 2000 ~
Список объективов Carl Zeiss T * для зеркальных фотоаппаратов Contax

---

Звонящий за помощью : Я не совсем счастлив с содержанием и изображениями, которые использовались здесь до сих пор, но поскольку у меня есть ограничения и если вы думаете, что можете внести свой вклад как пользователь Contax, чтобы сделать этот сайт лучше, напишите их мне. Соответствующий будут отданы должные за такие усилия.

---

Home — Фотография в Малайзии

Credit : MClau , совместный сопровождающий Contax RTS МБ. Некоторые материалы взяты из: Cees De Groot , которая ведет сайт часто задаваемых вопросов Contax. и Тим Роджер веб-сайт, посвященный зеркальным фотоаппаратам Contax, были загружены некоторые изображения с объективов Zeiss с веб-сайта Contax US .Мой приятель, Yeak и Rizal Yahya , за их крутое программирование. с Доска объявлений Contax RTS, Примечание : определенные содержание и изображения, представленные на этом сайте, были либо отсканированы с официальных маркетинговых листовки, брошюры, руководства по продажам или публикации, изданные Kyocera на лет и / или вклад серферов, заявивших об оригинальности своей работы исключительно в образовательных целях. Создатель сайта ответственности не несет за любые несоответствия, которые могут возникнуть в результате таких возможных споров, за исключением устранения их после проверки.» Kyocera «, « Yashica «, « Contax » и « Carl Zeiss T *» являются зарегистрированной торговлей. названия Kyocera Корпорация Inc., Япония . Сайт, созданный с использованием Apple I Mac , посвященный всем поклонникам Contax фотоаппараты и Zeiss Optics.

Pentax LX — Информация о различных фокусировочных экранах

Pentax LX — Информация о различных фокусировочных экранах

Современные классические SLR серии: Pentax LX — фокусировочные экраны

HTML-страница (14 КБ) Загрузка…

Всего предусмотрено 12 сменных фокусировочных экранов. для Pentax LX (на ранней стадии их было упомянуто только 9). Из от простого матового до микропризмы с разделенным изображением для широкого спектра специальных применений. Все экраны покрыты эксклюзивной матовой поверхностью Clear-Bright-Matte от Pentax для лучшего качества изображения. Светопропускание. Да, некоторым, особенно пользователям, не являющимся пользователями Pentax, он может не предлагать привычная степень удобства смены экрана со снятой призмой как у тех предлагаемые Nikon F2 / F3 или Canon New F-1.

Но поскольку большинство камер, кроме профессиональных моделей, не имеет сменных призм, использовали этот способ для смены экрана фокусировки от крепления объектива со снятым объективом, так что это не редкость.

Конечно, перед выполнением работ необходимо снять объектив. эта задача. В любом случае, поменять экраны несложно, их можно заменить через LX, а благодаря системе IDM компенсация экспозиции не требуется, когда используется нестандартный экран.Для дополнительной универсальности разработано 9 фокусировочных экранов. для более ранней системы Pentax MX также может использоваться в LX. Перекрестная ссылка: Canon Больше всего у новых F-1 — 32 шт .; в то время как F3 имеет около 22, в то время как Olympus имеет всего 14 раундов для своих профессиональных моделей зеркальных фотокамер OM.

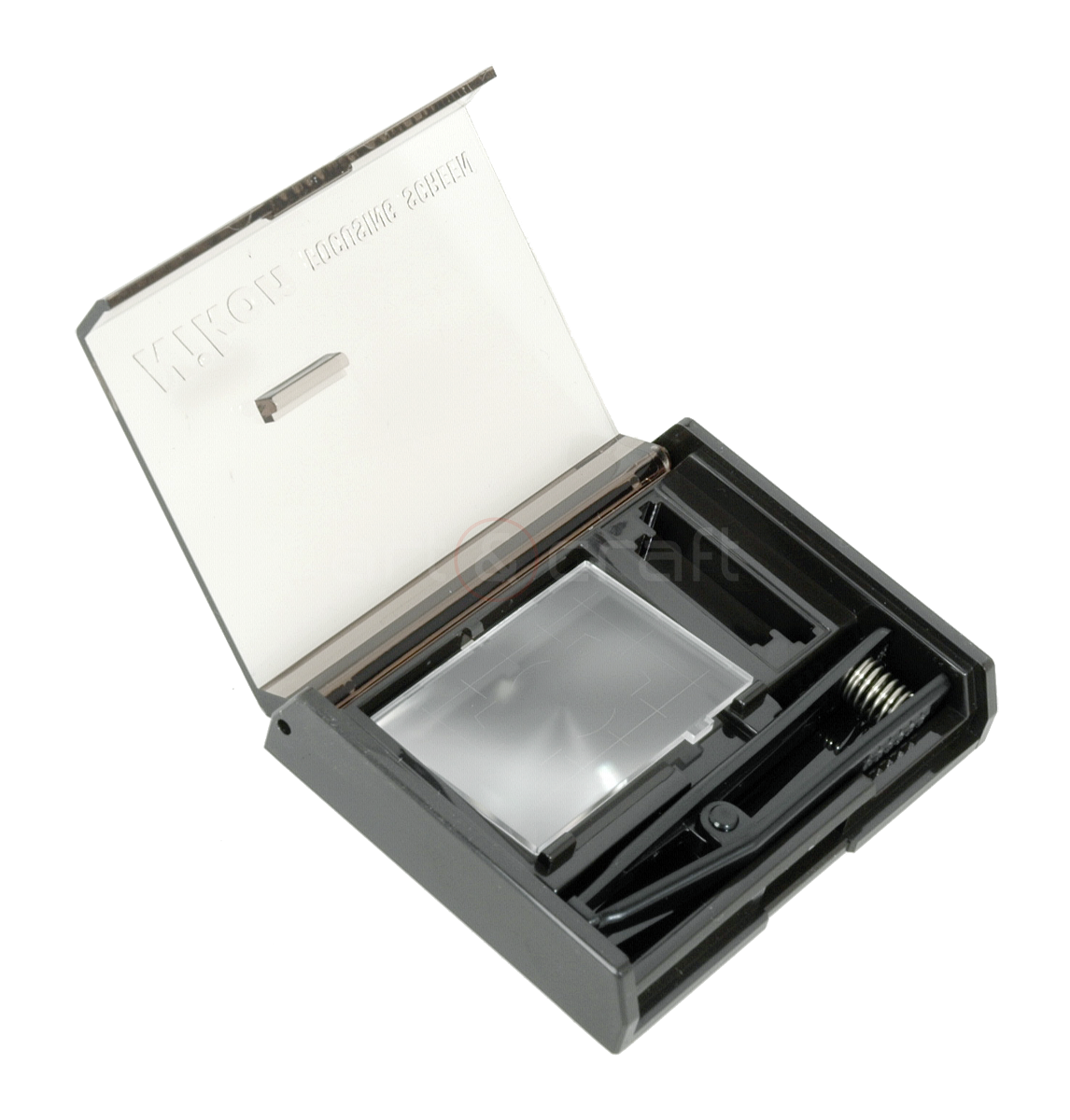

Чтобы изменить экран LX, используйте пинцет (Will поставляется с каждый новый фокусировочный экран). Вставьте его в верхнюю пластину крепления так, чтобы два ушкообразных выступа упираются в выемку на пластине.

Затем поднимите ручку вверх, пока экран фокусировки не упадет. Хотя я никогда сам пользуюсь этим пинцетом, всегда ногтем пользуюсь, но для тех, кто не знакомы с тем, как это работает, это должен быть правильный способ изменить экран. Единственное, что Следует отметить, что НЕ применяйте чрезмерную силу, если экран не падает. Просто будь немного терпения. Вставив экран на место, используйте палец или пинцет протолкнуть вверх

, пока он не зафиксируется на месте.

Ниже подробно описаны 12 вариантов и кратко описаны его основные функции:

SC-21 Сплит-микропризма. Стандартный экран с центральным пятно с разделенным изображением с воротником из микропризмы на матовом поле.

SC-26 Сплит-микропризма. Экран с разделенным изображением / микропризмой на мате поле для использования с телеобъективами 300 мм и более. Угол призмы 4 градуса позволяет использовать до f / 8.

SA-21 Микропризма / Матовый. Универсальный, но простой экран с центральная сетка микропризмы на матовом поле.

SA-23 Микропризма / Матовый. Аналогичен SA-21, но с большей резкостью. углы призмы для облегчения фокусировки с помощью высокоскоростных (fl. 2f / 2,8) линз.

SA-26 Микропризма / Матовый.Микропризменный экран с матовым полем подходит для телефото длиннее 300 мм. Угол призмы 4 градуса позволяет использовать до f / 8.

SD-21 Матовый с поперечными волосками по центру. Матовый фокусировочный экран с центральным перекрестием для использования в микрофотографии, астрофотографии и макрофотографии.

SD-11 Чистая поверхность с центральными поперечными волосками.Аналогичен SD21 но без матовой поверхности для более четкого обзора.

SD-21 Матовый универсальный. Особенно подходит для фокусировки с малой апертурой телефото или макросъемка. Спасибо — Грег Johnson за исправление допущенной ошибки при описании этого экрана.

SE-25 Матовый для всех поверхностей. Полностью матовый экран, подходящий для телефото линзы 300мм и выше.

SG-20 матовый с перекрестными линиями. Аналогичен SE-20, но с гравировкой пересекайте линии квадратами 6 мм. Отлично подходит для архитектурных сюжетов и мультиэкспозиции состав.

Sl-20 Matte с вертикальной и горизонтальной шкалами. Подобно SE-20, но с выгравированными шкалами для определения размера объекта с помощью сильфона и микро фотография.

Концепция | Дозирование | Воздействие Контроль | Видоискатели | Моторный привод / Мотальная машина | Вспышка | Макрос | База данных | Пульт дистанционного управления | Экраны | | Линзы SMC | * Основная ссылка / схема расположения для тела
HTML | PDF (376k)
* Технические характеристики:
HTML | PDF (65k)
* Камера | Руководство по моторному приводу (позднее)

(NEW) Pentax LX Millennium Модели | Доска сообщений | Для ваш любимый Pentax LX модели серии
| Сообщение Доска | Для вашей оптики Pentax в общей среде
| Сообщение Доска | Специально для Утилизировать или Ищу для Pentax Photographic Оборудование

| Назад | К Pentax LX Главный индекс Страница

На главную — Фотография в Малайзии

О это фотографический сайт .



Авторские права © 1998. leofoo ® . МИР Веб-разработка Команда .

Фокусировочные экраны Pentax | Крепление K-Mount Страница

В дополнение к боковому переворачиванию изображения, большинство зеркальных фотоаппаратов включают еще одну очень важную функцию в видоискатель — экспонометр камеры.По-видимому, это самое простое и дешевое решение, но не обязательно лучшее. Поскольку экспонометр расположен между фокусировочным экраном и отверстием для глаза фотографа, на него может негативно повлиять свет, проникающий через оба. Замените фокусировочный экран на «более темный», и камера передержит. Сделайте снимок, не приближая глаз к отверстию видоискателя, и камера будет недоэкспонирована. Подумайте об этом так: чувствительность экспонометра регулируется точно в соответствии с отражательной способностью зеркала и яркостью экрана. Когда вы заменяете экран на тот, который пропускает больше света, экспонометр получает больше света, чем пленка, и изображение становится недоэкспонированным. Существуют три возможности для исправления этого эффекта: перекалибровать экспонометр, отрегулировать рейтинг ISO пленки на более низкое значение EV или вручную переэкспонировать каждую экспозицию. Если вы замените экран на менее прозрачный, необходимо выполнить обратную процедуру. Одним из важных исключений из этого правила является LX, экспонометр которого находится в коробке зеркала, и на него не влияют изменения экранов и видоискателей.

Качество фокусировочных экранов постоянно улучшается, каждое новое поколение становится лучше и ярче. В обозначениях фокусировочных экранов Pentax используются две буквы и обычно две цифры. Первая буква обозначает размеры экрана и различает экраны с разным дизайном, узорами, средствами фокусировки и т. Д. Цифры указывают возраст или поколение экрана. Более высокие числа обычно указывают на более современный (и, как правило, лучший) дизайн. Экраны без номеров или с одной цифрой — первого (10-го уровня) поколения.

В следующих разделах перечислены все камеры Pentax, поддерживающие сменные экраны, и соответствующие им экраны.

Экраны для MX и LX

Экраны для камер MX и LX имеют одинаковые размеры, и все они обозначены первой буквой «S». Экраны для оригинального LX (с номерами ниже 40) кажутся примерно на 1/3 EV ярче, чем экраны для MX. Экраны для LX 2000 (с номерами от 60 до 70, проданные в 2001 году только на короткое время) кажутся намного ярче оригинальных, но на самом деле разница составляет не более 1/6 EV.

Как обсуждалось ранее, экраны, разработанные для MX, могут использоваться в LX без необходимости регулировки экспонометра. Экраны LX в MX вызовут недодержку на 1/3 EV, но такая небольшая разница будет практически незаметна.

SFXn / SF1n и SFX / SF1

В дополнение к стандартному было доступно три экрана: FD-41 (масштабный матовый экран для микрофотографии и макрофотографии), FG-40 (поле датчика автофокусировки, окруженное сеткой) и FI-40 (датчик автофокусировки с горизонтальным и вертикальным миллиметровая шкала).
