Сделай сам ИК фильтр и трансмиттер для запуска фото-вспышек
Самодельный фильтр и IR трансмиттер для запуска вспышек в фотостудии
Очень коротко о том, как самому изготовить запускающую инфракрасную лампу-вспышку за полчаса.
Инфракрасная лампа вспышка может понадобиться для синхронизации ведомых ламп-вспышек в тех случаях, когда обычную лампу вспышку со стороны фотографа использовать нежелательно, а так же в случае, когда невозможно отключить оценочный импульс из-за конструктивных особенностей фотокамеры.
ИК-трансмиттер из любой вспышки.
Лампу-вспышку (IR-transmitter) можно изготовить из любой бюджетной лампы вспышки с минимальной переделкой. Для этого достаточно закрепить перед рефлектором лампы вспышки инфракрасный (IR) фильтр.
В качестве материала для изготовления IR фильтра можно использовать тело CD диска черного цвета. Чтобы идентифицировать такой диск при покупке, нужно посмотреть через его край, не покрытый фольгой, на яркий свет.
Диск должен пропускать слабый фиолетовый свет.
1. Резцом, которым обычно режут листовые материалы, надрезаем CD диск со стороны дорожек примерно наполовину толщины.
2. Разламываем диск пополам, при этом край фольги отслаивается.
3. Подцепляем край фольги остро отточенным скальпелем и удаляем её.
Из полученного материла нужно изготовить, под размер имеющейся вспышки, две заготовки и склеить их вместе, чтобы в результате получить двухслойный фильтр.
На фотографии справа изображён край резца. Подобным резаком удобно сделать надрез. Резак можно изготовить из любого пришедшего в негодность инструмента, например, обломка ножовочного полотна.
Для того чтобы переделанная лампа-вспышка быстрее заряжалась, можно уменьшить ёмкость накопительного конденсатора до 10 – 30 микрофарад. Для энергии в 1 Джоуль требуется конденсатор емкостью около 20 микрофарад.
Подробнее о подключении произвольных вспышек к цифровым камерам можно прочесть здесь.
ИК-трансмиттер из лампы-вспышки встроенной в камеру.
Также, можно преобразовать в IR-трансмиттер встроенную вспышку любой камеры. Для этого достаточно закрепить перед рефлектором вспышки IR фильтр.
Проще всего прикрепить такой фильтр к встроенной лампе-вспышке зеркальной камеры.
1.Просовываем обыкновенную канцелярскую резинку под поднятую вспышку.
2-3. Просовываем одну образовавшуюся петлю в другую с задней стороны вспышки.
4-5. Раздвигаем эту же петлю и заводим её за передний край вспышки так, чтобы закрепить резинку на вспышке.
6. Вот, что должно получиться.
7. Вставляем фильтр между петельками резинки и излучателем вспышки.
8. Можно снимать.
Если вы не располагаете IR-синхронизатором типа «ФС-5-УБ», который позволяет отсекать измерительные импульсы, то вам следует отключить их в вашей камере. Для этого нужно зайти в меню, переключить вспышку в мануальный режим и выбрать минимальную энергию вспышки.
Ссылки по близким темам:
Синхронизация вспышки в фотографии FAQ.
Инструкции и описания к IR синхронизаторам (Optical Slave Flash Trigger).
Измерение напряжения на синхроконтактах лампы вспышки.
29 Январь, 2009 (19:41) в Бюджетная фотография, Сделай сам
Если Вы решили уйти с сайта, кликнув по одному их этих адресов, то я всегда буду рад вашему возвращению! До встречи на сайте самодельщиков! И в завершение новостей о погоде: в Сан-Франциско предательски тепло, в деревне Гадюкино дожди.
О заводе НПП «Cпецкабель» Эксперты, в ОКБ Кабельной отрасли в 70-90-ых годах, имевшие практический опыт испытаний специальных кабелей для военного оборудования, в 1997 году образовали научно-производственное предприятие «Спецкабель». Сегодня же предприятие располагает научно-техническими и испытательными базисами, специализированным кабельным производством. Огнестойкие силовые кабели КУНРС для электроустановок (НОВИНКА) Кабели огнестойкие для электрических установок на напряжение до 450/750 В включительно серии КУНРС в исполнении нг(А)-FRLS и нг(А)-FRHF марок:
Кабели предназначены для работы в цепях питания мощных электроприемников в системах противопожарной защиты, а также в других системах энергоснабжения на объектах повышенной пожарной опасности. Кабели изготавливаются серийно по ТУ 16.К99-043-2011. Кабели соответствуют ГОСТ Р 53768-2010, также соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А), а также в ГОСТ Р 53315-2009 (п.5.8, ПО 1) по огнестойкости (в течение 180 минут). Кабели успешно прошли все сертификационные испытания Кабели могут эксплуатироваться внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков, а кабели с оболочкой чёрного цвета – внутри и вне помещений без какой-либо защиты. Кабели КУНРС могут применяться во взрывоопасных зонах, температура эксплуатации от -50 град. до +80 град. (для исполнения нг(А)-FRHF) или от -40 град. до +60 град. (для исполнения нг(А)- FRLS), срок службы не менее 30 лет. Допускается прокладка бронированных кабелей в грунтах категорий I–III.В сравнении с кабелями с ПВХ изоляцией жил и огнестойким барьером в виде слюдосодержащей ленты, например, марки ВВГнг(А)-FRLS и ППГнг(А)-FRHF, кабели серии КУНРС более удобны при монтаже и разделке кабеля. Вся информация Хиты продаж
Весь каталог Новые огнестойкие кабели
Огнестойкие кабели промышленного интерфейса для систем безопасности
О компании ООО «СпецЭнергоКабель» Компания ООО «СпецЭнергоКабель» является официальным дилером завода НПП «Спецкабель».
Новости
Все новости Новости сайта 26. Патентные ведомства Китая и Турции выдали кабельному заводу «Спецкабель» патент на симметричный огнестойкий кабель. Напомним, что ранее в 2014 году данная разработка была запатентована на территории Российской Федерации.
Симметричные огнестойкие кабели используются для передачи высокочастотных сигналов в системах связи, системах промышленной автоматизации и системах пожароохранной сигнализации на атомных станциях, в частности, внутри гермозоны. Кабель содержит, по крайней мере, одну симметричную пару токопроводящих жил, изолированных огнестойкой кремнийорганической резиной и полиимидной пленкой, покрывающей каждую из изолированных жил, и разделяющей их одним слоем. При этом пленка скрепляет изолированные жилы между собой, обеспечивая постоянство симметрии пары по длине кабеля.
Разработчикам кабеля удалось добиться следующих результатов: повышена надежность, увеличен срок службы кабеля в условиях работы внутри гермозоны атомных станций при обеспечении минимального уровня потерь и сохранении нормируемых параметров. 21.07.18 Кабельный завод «Спецкабель» получил положительные отзывы об огнестойкой кабельной линии (ОКЛ) систем противопожарной защиты «Спецкаблайн-К» от компании «Пожстройсервис», которая занимается ее монтажом на арене «Лужники». По мнению специалистов компании, данная кабельная линия значительно дешевле, проще в монтаже и имеет весомое преимущество — возможность оперативно изменять комбинацию прокладываемых кабелей путем добавления или исключения их в линии без применения монтажных коробок. По достоинству была оценена ещё одна возможность этой ОКЛ – прокладка в ограниченных пространствах. Таким образом, проводить монтаж данной линии быстро, удобно и легко даже в труднодоступных местах. 18.07.18 В настоящее время на электротехническом рынке РФ сложилась ситуация, когда производители кабельно-проводниковой продукции стали часто сталкиваться с фальсифицированной продукцией. Недобросовестные компании изготавливают и поставляют потребителям продукцию с заведомо заниженными характеристиками, без указания необходимых маркировок и с прочими нарушениями. 14.07.18 На нашем сайте можно ознакомиться с новым каталогом кабелей оборонного назначения. 27.06.18 На кабельном заводе «Спецкабель» 22 июня Межведомственная комиссия в составе представителей ОАО «ВНИИКП», АО «Атомэнергопроект», ФГУП ВО «Безопасность» и НИЦ «Курчатовский институт» по результатам приёмочных испытаний одобрила применение кабелей серии СПЕЦЛАН для структурированных кабельных систем категорий 5е, 6, 6А, 7, 7А в исполнении «нг(А)-HF» (ТУ 16. 21.06.18 Кабельный завод «Спецкабель» совместно с НПП «МЕТА» провели семинар для проектных организаций.
В ходе семинара были подняты вопросы, связанные с особенностями конструкции и применения продукции производства «Спецкабель» и «МЕТА». Все новости сайта | ||||||||||||||||||||||||||||||||||||
Благодаря существующей системе подготовки технического персонала, постоянно растет численность кадров.
К99-037-2009
Напомним, что ранее в 2014 году данная разработка была запатентована на территории Российской Федерации.
Симметричные огнестойкие кабели используются для передачи высокочастотных сигналов в системах связи, системах промышленной автоматизации и системах пожароохранной сигнализации на атомных станциях, в частности, внутри гермозоны. Кабель содержит, по крайней мере, одну симметричную пару токопроводящих жил, изолированных огнестойкой кремнийорганической резиной и полиимидной пленкой, покрывающей каждую из изолированных жил, и разделяющей их одним слоем. При этом пленка скрепляет изолированные жилы между собой, обеспечивая постоянство симметрии пары по длине кабеля.
Разработчикам кабеля удалось добиться следующих результатов: повышена надежность, увеличен срок службы кабеля в условиях работы внутри гермозоны атомных станций при обеспечении минимального уровня потерь и сохранении нормируемых параметров.
По мнению специалистов компании, данная кабельная линия значительно дешевле, проще в монтаже и имеет весомое преимущество — возможность оперативно изменять комбинацию прокладываемых кабелей путем добавления или исключения их в линии без применения монтажных коробок. По достоинству была оценена ещё одна возможность этой ОКЛ – прокладка в ограниченных пространствах.
Таким образом, проводить монтаж данной линии быстро, удобно и легко даже в труднодоступных местах.
Совместная инициатива реализуется в рамках проекта «Кабель без опасности». Организации, подписавшие заявление, разработали способы взаимного контроля, направленного на противодействие незаконному обороту кабельной продукции, обеспечение её качества и воздействие на недобросовестных производителей и поставщиков.
Организации, подписавшие Совместное заявление, выражают уверенность, что усилиями производителей, дистрибьюторов и потребителей кабельной продукции будет поставлен надёжный барьер обороту фальсифицированной и контрафактной продукции.
spcable.ru/catalog/pdf/spcable_catalog_mil.pdf.
Для заказа печатного экземпляра необходимо отправить запрос на электронный адрес [email protected] или позвонить по телефону 8 (495) 134-2-134.
Кабели СПЕЦЛАН используются при строительстве атомных электростанций Нововоронежская АЭС-2, Белорусская АЭС, ЛАЭС-2.
07.18
Такая ситуация наносит реальный вред всем участникам рынка – конечным потребителям, продавцам и дистрибьюторам.
Кабельный завод «Спецкабель» совместно с другими организациями, осуществляющими деятельность на рынке кабельной продукции, подписал Совместное заявление об этике работы на электротехническом рынке РФ в сегменте кабельно-проводниковой продукции.
Совместная инициатива реализуется в рамках проекта «Кабель без опасности». Организации, подписавшие заявление, разработали способы взаимного контроля, направленного на противодействие незаконному обороту кабельной продукции, обеспечение её качества и воздействие на недобросовестных производителей и поставщиков.
Организации, подписавшие Совместное заявление, выражают уверенность, что усилиями производителей, дистрибьюторов и потребителей кабельной продукции будет поставлен надёжный барьер обороту фальсифицированной и контрафактной продукции.
Все кабели включены в ограничительные перечни Минпромторга и Минобороны России. В каталог вошли последние разработки компании:
• Кабели симметричные для цифровых систем передачи данных и структурированных кабельных систем категории 5, 5е, 6 и 6А;
• Симметричные судовые кабели для передачи цифровых сигналов;
• Кабели судовые на номинальное напряжение до 0,6/1,0 кВ;
• Кабели судовые огнестойкие на номинальное напряжение до 0,6/1,0 кВ;
• Кабели судовые герметизированные на напряжение до 0,6/1,0 кВ;
Каталог можно скачать по ссылке http://www.spcable.ru/catalog/pdf/spcable_catalog_mil.pdf.
Для заказа печатного экземпляра необходимо отправить запрос на электронный адрес [email protected] или позвонить по телефону 8 (495) 134-2-134.
К99-058-2014) для нужд Росатома.
На заводе «Спецкабель» разработаны и серийно производятся более 150 видов кабелей для СКС: от категории 5е (со скоростью передачи 100 Мбит/с) до категории 7А (со скоростью до 10 Гбит/с). Разнообразие конструкций позволяет найти оптимальное решение для построения СКС на любом объекте.
Кабели в безгалогенном исполнении «нг(А)-HF» обладают стойкостью к дезактивирующим растворам, плесневым грибам, горюче-смазочным материалам, солнечному излучению и прочим воздействиям, а также сроком эксплуатации 40 лет при температуре 50 С°, что позволяет применять их на атомных станций, вне гермозоны, в системах класса безопасности 3 (НП-001-15).
Кабели СПЕЦЛАН используются при строительстве атомных электростанций Нововоронежская АЭС-2, Белорусская АЭС, ЛАЭС-2.
Повышенный интерес аудитории вызвала вопрос применения огнестойких кабельных линий для систем ПС и СОУЭ, а также недавние изменения в Федеральном законе №123 «Технический регламент о требованиях пожарной безопасности».
Специалисты компании «Спецкабель» разъясняли особенности и способы применения огнестойких кабельных линий «Спецкаблайн», в том числе с монтажными коробками производства НПП «МЕТА».

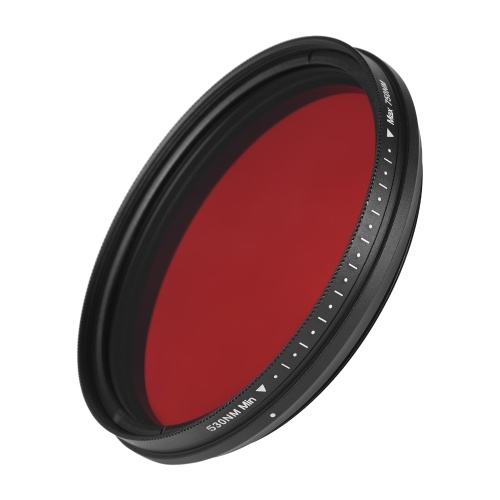

Выражаем благодарность всем специалистам, посетившим данное мероприятие, и надеемся, что информация, полученная в ходе семинара, окажется полезной в дальнейшей работе.ИК-ФИЛЬТР: как сделать своими руками инфракрасный фильтр из пленки или дискеты
Расходные материалы
Пленка . Это ключевой ингредиент всей этой сделки. Это должно быть неэкспонированным и неразвитым, по крайней мере, для начала. Убедитесь, что пленка, которую вы используете, достаточно велика, чтобы после проявления она была достаточно большой, чтобы закрыть конец вашего объектива.
Если вы действительно полностью перешли на цифру и у вас нет ни одной пленки, попросите друзей или смиритесь с этим и купите целый рулон в магазине. Вам нужен только один кусок.
В противном случае, вот творческое использование ваших старых дискет , так как фактическая часть дискеты фильтрует ИК-свет.
Ножницы . Ничего особенного — просто то, что можно использовать для разрезания пленки.
Старый фильтр . Если вы не хотите постоянно держать объектив руками, найдите старый УФ или прозрачный фильтр, который значительно упростит процесс. Вы не будете снимать старый пластик/стекло фильтра, поэтому он должен быть чистым и без царапин. В зависимости от того, хотите ли вы повторно использовать этот фильтр, вы также можете получить прикосновение клей , который не расширяется при высыхании, чтобы прикрепить ИК-фильтр к старому фильтру, и/или черная лента для предотвращения просачивания видимого света по краям.
Конструкция
Теория, лежащая в основе этого, проста: проявите полностью экспонированную пленку, чтобы получить фильтр, полностью непроницаемый для видимого света. Это означает либо использование этих почерневших концов старой проявленной пленки — вероятно, слишком маленьких, чтобы быть полезной, — либо просто оставить пленку на некоторое время на свету, чтобы она экспонировалась сама по себе.
После этого вам нужно развить это. Если у вас есть доступ к кинолаборатории и вы знаете, как ею пользоваться, отлично! Если нет, найдите местный магазин, который может проявить пленку для вас. Люди в магазине могут быть немного сбиты с толку тем, почему вы проявляете полностью экспонированную пленку , поэтому поболтать с ними и/или написать заметку к вашей пленке, вероятно, будет хорошей идеей, чтобы они не просто брось это. Многие места не берут за это плату, но не рассчитывайте на это.
Если вы используете дискету, просто разберите ее и удалите изнутри черную часть дискеты.
Это будет ваш фильтр. В обоих случаях будьте осторожны, чтобы не поцарапать и не испачкать будущий фильтр при обращении с ним!
Отсюда нужно сделать какое-то крепление для фильтра. В этой статье описывается несколько способов сделать это, и мы надеемся, что один из них подойдет вам и вашей камере. Особое внимание к ИК-фильтрам заключается в том, что между ИК-фильтром и самим креплением не должно быть зазора, через который видимый свет может просачиваться на ваши сенсоры — иначе эффект будет испорчен, ИК-фотография загрязнена. Непрозрачный клей, черная лента, маркер — делайте все, что нужно, чтобы свет не проникал! Несколько слоев вашего ИК-фильтра также могут быть хорошей идеей, просто чтобы убедиться. Это точно не может повредить.
Кроме того, вы почти закончили!
Использование ИК-фильтра
Наличие ручного управления камерой действительно необходимо для правильной работы. Поскольку у вас нет видимого света для работы, вам нужно будет делать снимки с длинной выдержкой, чтобы это работало, и вам понадобится контроль, чтобы это работало.
Кроме того, большинство механизмов автофокусировки будут сбиты с толку наличием ИК-фильтра и попытаются сфокусироваться на самом фильтре, что, очевидно, , а не , как вы хотите. Кроме того, если вы не хотите выполнять всю настройку баланса белого во время постобработки, чтобы избавиться от этой красной дымки, установка пользовательского баланса белого сэкономит вам некоторое время. Мануал — ваш друг для ИК-фотографии!
Процесс также будет облегчен благодаря наличию какого-либо стабилизирующего устройства, обычно штатива, для таких длинных выдержек.
Имейте в виду, что ИК-съемка днем в значительной степени ограничена только из-за более высоких температур и, следовательно, большего количества доступного ИК-излучения.
Инфракрасная чувствительность зависит от камеры, поэтому может случиться так, что это не будет работать так же хорошо для вашей камеры, как для вашего лучшего друга. Кроме того, обратите внимание, что вы будете снимать в ближнем инфракрасном диапазоне, из которого состоит большая часть ИК-съемки, в отличие от дальнего инфракрасного.
Как следует из названий, ближний инфракрасный диапазон ближе к видимому спектру, чем дальний инфракрасный.
Кроме того, проявите творческий подход и исследуйте этот странный новый мир! Инфракрасные фотографы любят снимать белоснежную растительность и тому подобное, но инфракрасная фотография — это гораздо больше, чем просто это: подумайте обо всех странных тепловых сигнатурах в городской среде, или о животных и людях, или…
Проверить в этой статье вы найдете дополнительные советы о том, как делать инфракрасную фотографию.
Варианты
Различные комбинации и количества проявленной неэкспонированной пленки и дискеты могут лучше работать для разных камер, а материалы достаточно дешевы, поэтому стоит изучить ваши варианты.
Чтобы ознакомиться со статьями, которые вдохновили вас на создание этой статьи, ознакомьтесь с двумя инструкциями по самодельным ИК-фильтрам и их возможным эффектам: здесь и здесь.
Съемка инфракрасных (ИК) изображений с помощью цифровой камеры
В этой статье я покажу вам, как сделать дешевый инфракрасный (ИК) фильтр для вашей цифровой камеры из таких кусочков, как рулоны картона, изоленты и немного черной обработанной фотопленки (старые негативы).
Это просто получение нового ИК-фильтра Hoya R72 9.0006 бесплатно.
Идея этого проекта возникла во время исследования инфракрасного света. Когда я обнаружил, что неэкспонированная обработанная пленка является эффективным ИК-фильтром, мне буквально пришлось перевернуть свой дом вверх дном, чтобы выловить несколько старых негативов. К сожалению, я также уничтожил зум-двигатель моего верного Canon A60, сделав корпус слишком тугим. Вы увидите, что я включил здесь несколько предупреждений, чтобы вы не совершили ту же ошибку! Теперь я гордый (и еще более бедный) обладатель блестящего Canon A710…
Видео ниже подробно описывает процесс сборки. Здесь также подробно показано, как проверить камеру на наличие ИК-подсветки; он предлагает некоторые настройки, которые вы должны использовать; и в нем есть несколько ИК-фотографий. Рекомендуется посмотреть его, если вы собираетесь делать этот ИК-фильтр.
Я также предоставил письменные и фотографические инструкции по изготовлению фильтра.
Наконец, внизу этой страницы вы найдете несколько ИК-изображений. Наслаждаться!
Вот как выглядит завершенный проект:
и вот несколько изображений, снятых с инфра -красным фильтром:
Реклама
Шаг 1 — Что вам понадобится:
- Scissors
- Glue 89988
- Scissors
- Glue 89998
- Glue 899998
- Glue
- 999988
- . или, что еще лучше, несколько рулонов картона, которые просто натянуты на объектив вашей камеры (рулоны с липкой лентой, рулон туалетной бумаги… все, что выглядит подходящего размера).
- немного изоленты
- квадрат твердой пластиковой обложки (от файла или книги), чем тоньше, тем лучше, так как его легче разрезать, но он достаточно жесткий и немного больше, чем объектив вашей камеры.
- черный перманентный маркер
- немного черной обработанной пленки (черный бит в конце старых негативов).
Это ключевой элемент, так как неэкспонированная (черная) обработанная пленка визуально непрозрачна, но прозрачна в инфракрасном диапазоне.
Это ключевой элемент, так как неэкспонированная (черная) обработанная пленка визуально непрозрачна, но прозрачна в инфракрасном диапазоне.Шаг 2. Проверка чувствительности камеры к ИК-излучению
Для грубой проверки необходимо направить пульт дистанционного управления телевизором на цифровую камеру и нажать кнопку. Вы должны увидеть ИК-светодиод на пульте дистанционного управления (здесь белый свет). Чем ярче, тем лучше (разные цифровые камеры имеют разную ИК-чувствительность).
Шаг 3. Изготовление основного корпуса футляра
Найдите рулон картона, который будет плотно прилегать (но не слишком туго, иначе его надевание и снятие может привести к выходу из строя мотора трансфокатора) над объективом камеры.
Объявления
В качестве альтернативы можно вырезать полоску картона по размеру и сделать из нее кольцо с помощью черной изоленты (см. видео).
Шаг 4 – Изготовьте меньшее и более тонкое кольцо из картона…
… чтобы оно плотно прилегало к большому кольцу… Если оно свободно, закрепите его несколькими слоями изоленты.
Шаг 5. Вырежьте пластиковое кольцо…
…, чтобы оно поместилось поверх большого картонного рулона. Он должен быть размером с внешний большой рулон картона снаружи и размером с внутренний маленький рулон картона внутри (см. видео).
Его ширины должно быть достаточно, чтобы меньший рулон картона не выпал.
Приклейте это пластиковое кольцо к большому картонному рулону.
Шаг 6 – покрасьте все в черный цвет (внутри колец тоже)…
… черным перманентным маркером, если вы еще этого не сделали.
Шаг 7 – Вырежьте два круга из черной обработанной пленки…
… чтобы они плотно прилегали к большому картонному рулону… Они должны быть защищены от выпадения пластиковым кольцом, приклеенным к верхней части. Закрепите кусочки пленки, вставив маленький картонный рулон внутрь большого (это зафиксирует их на месте).
Конечно, этот футляр для фильтра также можно использовать с различными цветными фильтрами… Вы можете экспериментировать с различными цветными прозрачными кусочками пластика или пленки.
Шаг 8. Поместите фильтр на объектив
Убедитесь, что он не слишком ослаблен, чтобы пропускать свет, но и не настолько туго, чтобы повредить мотор трансфокатора камеры при его включении и выключении. Корпус фильтра должен упасть, когда вы убираете зум.
Шаг 9 – Настройки
Установите уровни белого вручную, если позволяет ваша камера (см. инструкцию, как это сделать). В противном случае ваши изображения получатся красными (см. рисунок ниже).
Как правило, чем ниже значение ISO, тем менее зернистыми будут ваши снимки. Мне удалось получить хорошие результаты при очень среднем дневном свете с ISO 100 и выдержкой 10 секунд. Очевидно, что для таких снимков требуется штатив.
Поднимите ISO, и среди бела дня вы сможете делать снимки с выдержкой менее 1 секунды. Вам нужно будет поэкспериментировать с различными настройками камеры. Наслаждаться! (Перепрыгните наверх, чтобы снова увидеть инфракрасные изображения).
