Рассеиватель для светодиодной ленты: виды, делаем своими руками

Все мы знаем, что искусственное освещение имеет большое значение в нашей жизни. Кроме создания комфорта для глаз, оно еще выполняет функции зонирования помещения, что немаловажно, и реализации интересных дизайнерских решений. Именно поэтому сейчас очень актуально использовать светодиодные ленты с рассеивателем. Ведь грамотно выбранное освещение помогает придать помещению стильность и особую индивидуальность.

Содержание

1. Назначение
2. Принцип работы
3. Виды
4. Гибкий
5. Крепление
6. Применение
7. Как сделать своими руками

Назначение

LED лента конструктивно состоит из отдельных светодиодов, обладающих большой яркостью, поэтому для равномерного распределения светового потока и предназначен рассеиватель. Использование его важно не только с точки зрения эстетики и красивого внешнего вида вашей системы освещения, но и для создания мягкости света в помещении.

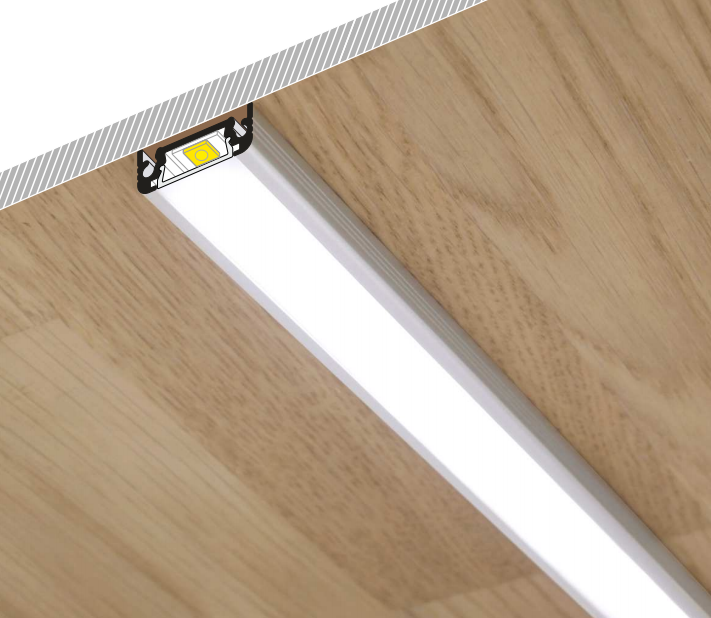

На рисунке изображен профиль для светодиодной ленты с рассеивателем

Принцип работы

Принцип работы рассеивателя для светодиодной ленты заключается в увеличении угла распределения света за счет специальной конструкции из светопреломляющего материала. Собственная геометрия и расположение относительно источника света, устроена таким образом, что световой поток попадая на него, эффективно распределяется по всей его площади и проходя через тело рассеивателя, обеспечивает равномерное освещение всей комнаты.

На фото изображен светодиодный рассеиватель в разобранном и в собранном виде

Виды

Конструктивно это представляет собой металлический или пластиковый профиль разнообразной формы и, непосредственно, съемный рассеиватель, сделанный из поликарбоната, полистирола или метакрилата. Это является целесообразным, так как эти материалы достаточно прочные, но не сильно утяжеляют конструкцию. Основные формы профиля, которые используются это:

• угловая;
• п-образная;
• с-образная.

Форма профиля выбирается в зависимости от планируемого места монтажа. В профиль крепится лента, сверху защелкивается сама крышка рассеивателя. Она бывает двух видов:

• матовая;
• прозрачная.

На фото изображен матовый, пластиковый, в угловом алюминиевом профиле

Прежде чем совершить покупку, необходимо подумать, какие цели в освещении вы преследуете. Если речь идет о подсветке витрины в торговом зале, то наиболее вероятно, вам подойдет больше рассеиватель с прозрачной поверхностью. Если вы захотите придать непринуждённую атмосферу кафе-бару, то стоит отдать предпочтение матовому.

Гибкий

Существует также гибкий профиль светодиодных рассеивателей. Он принципиально отличается от описанных выше конструкций. Данный вид комплектующей продукции представляет собой силиконовую трубку, в которой размещена светодиодная лента.

На фото изображены светодиодные ленты разных цветов в гибких силиконовых профилях

Для правильного выбора рассеивателя для светодиодной ленты вам необходимо продумать условия. В это входит исследование поверхности, к которой вы будете крепить систему, габаритные размеры самой LED ленты и климатические условия помещения (либо за его пределами, что тоже возможно).

Необходимо отметить, что несмотря на то, что рассеиватели зачастую изготовлены из легкоплавких материалов, можно не опасаться по поводу их токсичности. В процессе работы, светодиод выделяет весьма небольшое количество тепла, которое практически не нагревает поверхность рассеивателя.

Крепление

Крепление профиля может выполняться накладным способом на любую поверхность. Для этого используются саморезы, жидкие гвозди или даже двухсторонний скотч. Бывают варианты, когда к стене приделываются специальные «ушки», в которые, впоследствии, идеально закрепляются как жесткий, так и гибкий профиль. Встраиваемый монтаж профиля рассеивателя осуществляется с помощью, заранее вырезанного паза в ДСП или гипсокартоне. Во втором случае, можно выполнить очень изысканную подсветку в мебели. А если использовать гибкий профиль для светодиодной ленты с рассеивателем, то у вас не возникнет проблем с монтажом ее на изогнутые поверхности, арки и тому подобное. В любом случае, все способы крепления совсем несложные, и доступны даже непрофессионалу.

Применение

Возможность применения огромная. Подсветка книжных полок и кухонных шкафчиков, витрин и аквариумов. Дома и в офисе, в магазине и кафе – использование светодиодных лент с рассеивателями будет уместно и привлекательно. А пылевлагозащищенные позволяют использовать такую подсветку для наружной рекламы и любого декорирования на улице.

Не забывайте о возможности использовать ленты со светодиодами разных цветов и теми, которые могут их менять. Это придаст неповторимую атмосферу праздника и уюта.

Как сделать своими руками

Хочется сразу добавить, что есть альтернатива покупке готового светодиодного рассеивателя – это сделать его своими руками. Из чего сделать рассеиватель для светодиодной ленты? Собственно, это совсем не сложно, в качестве профиля можно использовать обычный пластиковый короб, который применяют для прокладки проводов в штрабе, а в качестве самого рассеивателя – поликарбонат или оргстекло.

Для получения матовой поверхности можно воспользоваться механическим или химическим методом. Химический способ заключается в нанесении специальной пасты на поверхность, которая разрушит кристаллическую структуру и даст отличный матовый эффект, но в момент нанесения нужно быть очень аккуратным, так как паста выделяет ядовитые вещества. Механический способ гораздо менее вреден, так как заключается в обработке абразивным материалом поверхности, например, наждаком, но требует больших физических стараний.

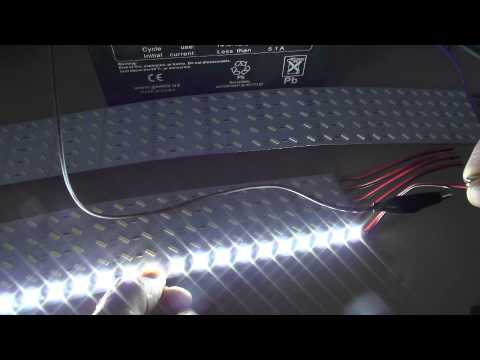

На видео показан быстрый, легкий и дешевый способ для создания самодельного рассеивателя светодиодной ленты.

На фото изображен интерьер комнаты, с использованием подсветки из светодиодных лент

Подводя итоги вышесказанному, хочется обратить ваше внимание на то, что рассеиватель для светодиодной ленты – это важная, многофункциональная комплектующая часть. Также, вы видите, что разнообразие вариантов исполнения, наверняка, сможет удовлетворять практически любым условиям. Комфортное и оригинальное освещение – это всегда огромный плюс в создании стильного, тематического интерьера. Это может быть классический стиль или стиль хай-тек, минимализм или китч, лофт или авангард – использование светодиодных лент с рассеивателями всегда подчеркнет лучшие дизайнерские идеи и оставит приятное впечатление от времени, проведенном в таком помещении.

Рассеиватель LED ленты — от хорошего к лучшему, как и из чего сделать своими руками.

У большинства светодиодных лент, особенно малой и средней мощности, есть одна проблема – точечный, концентрированный свет.

Происходит это из-за относительно большой разбежки между отдельными светодиодами.

В мощных лентах кристаллы расположены практически вплотную друг к другу, что нивелирует подобный эффект.

Однако и от них яркий, прямой свет больно бьет по глазам.

Есть несколько способов и вариантов превращения таких светодиодных “точек” в приятное, комфортное освещение.

Давайте рассмотрим некоторые из них, пройдясь от хорошего к лучшему.

Рассеиватель своими руками

Самый простой вариант, что называется для бедных – это несколько слоев белого матового пергамента для выпечки.

Его можно нарезать любой ширины и длины, собрав по итогу в единую большую конструкцию.

Однако с точки зрения долговечности и качества света, такой рассеиватель все же не лучший выход.

А чем не угодили стандартные рассеивающие экраны, которые застегиваются на алюминиевый профиль, спросите вы? Они ведь тоже стоят не так дорого.

Дело в том, что не всегда светодиодное освещение состоит из одинарной, узкой светящейся полоски. Нередко это могут быть большие овальные или квадратные поверхности, либо арт-объекты нестандартной формы .

Для них придется искать нечто совсем иное, чего нет в каталогах у продавцов. Заводские рассеиватели мы тоже рассмотрим чуть ниже.

Кстати, они бывают не только привычного матового или молочного цвета, но даже черного!

Оргстекло или акрил

Второй вариант – тонкие (до 1мм), прозрачные листы оргстекла или листового ПВХ (PVC пластик).

Для создания рассеивающего эффекта оргстекло придется предварительно зачистить мелкозернистой наждачкой.

Плюс здесь в том, что уровень прозрачности вы сможете регулировать самостоятельно. Например, зашкурить лист не с двух сторон, а только с одной.

Однако и здесь нужно помнить о том, что идеального рассеивающего света от зачищенного вручную оргстекла или акрила вы не получите. При ближайшем рассмотрении будет явственно просматриваться лишняя текстура.

Чтобы избежать подобного, покупайте листы изначально с матовой тонировкой.

Степень “матирования” опять же подбирается по необходимости. С подобным материалом можно сделать вот такие шикарные настенные светильники.

Как их изготовить самостоятельно в домашних условиях, читайте в отдельной статье.

Еще есть очень гибкий листовой пластик под названием Cosplayflex clear. Он идеально подходит для создания оригинальных проектов подсветки.

Там, где вы никогда не подберете ничего готового. Его также придется зашкурить наждачной бумагой.

Поролон

Удивительно, но иногда для рассеивания яркого света идеально подходит обычный белый поролон.

Он широко применяется в подсветках, где используются одиночные, мощные светодиоды.

Например, косплейные костюмы или узоры на стенах.

Выбирая разную толщину материала и цвет, можно регулировать яркость и расцветку изначально белого светодиода.

Синтетические ткани

А что делать, если вам нужно рассеять яркий свет от источника на относительно большой площади? Например, что-то типа софтбокса.

Тут уже лучшим решением будет не пластик, а полупрозрачное тканевого полотно. Где можно найти такую ткань?

В упаковках от бытовой техники! Ею обычно оборачивают телевизоры, холодильники и т.п.

Изначально она идет двухслойная, но для хорошего рассеивания достаточно и одного слоя.

Также ее можно купить в местах, где продаются занавески, тюли, шторы. Такой материал не боится высвечивания, не темнеет и со временем не меняет свой изначальный цвет.

Алюминиевый профиль с рассеивателем

Ну и последний вариант – это заводской рассеиватель-крышка, которая поставляется с алюминиевым профилем для Led лент.

Что нужно знать про них? Прежде всего, что они бывают нескольких разновидностей.

• прозрачный

• матированный

• молочный

• черный

Вот краткая сводная таблица.

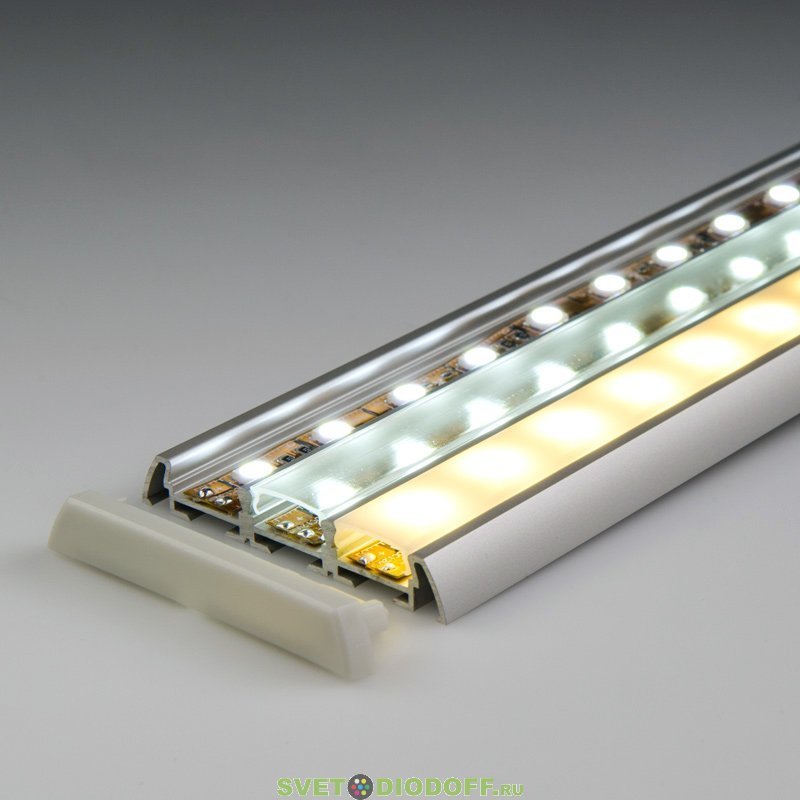

Давайте пробежимся в отдельности по каждому из них. Во-первых, есть практически полностью прозрачные рассеиватели, с коэффициентом пропускания 95-93%.

Спрашивается, а зачем подобные вообще нужны? Их задача – защитить светодиодную ленту от грязи, пыли и механических воздействий.

Регулярно протирайте тряпочкой эту полоску и подсветка всегда будет как новая.

Такой рассеиватель применяется в местах, где мы не видим свет напрямую (боковая засветка), но в то же время не хотим терять в яркости.

Еще их ставят поверх Led ленты при освещении торговых витрин.

Следующим идет матовый рассеиватель с коэффициентом пропускания 85%. Он в значительно степени приглушает яркий свет, однако отдельные точки светодиодов через него все равно проглядывают.

Для того чтобы свет хорошо приглушался и равномерно рассеивался наружу, понадобятся изделия с коэффициентом 80% и ниже. Это уже «диффузоры» под названием молочные или опал.

Чем ярче будет светодиодная лента, тем меньше должен быть этот коэффициент.

В продаже есть даже рассеиватели черного цвета с коэфф. пропускания 60%.

Спросите, зачем они вообще нужны? В качестве элемента дизайна.

Только посмотрите, как можно шикарно оформить с их помощью ничем не привлекательную стенку.

Без подсветки (черный профиль)С подсветкой (черный профиль)

Никакие матовые и молочные крышки такого эффекта никогда не дадут.

Если вам необходимо сузить угол распространения света со 120 градусов на меньший, опять на помощь приходят рассеиватели.

Это уже будет не просто гладкая полоска пластика, а некая конструкция с вогнутой поверхностью в виде линзы.

Вот одна и та же светодиодная лента, вставленная в профиль с разными углами рассеивания: 10 градусов – 30 градусов – 60 градусов.

Материал — из чего лучше?

Большую роль играет материал изготовления рассеивателя:

• полипропилен (PP) или полистирол (PS)

• полиметилметакрилат (PMMA) или акрил

• поликарбонат (PC)

Полипропилен и полистирол самые дешевые и распространенные. Но у них куча недостатков:

• низкая термостойкость

• жесткость и хрупкость

Их применяют с Led лентой малой и средней мощности.

Акрил – жесткий, стойкий к царапинам, а самое главное, более устойчив к старению и воздействию УФ лучей.

Поликарбонат обладает самыми лучшими свойствами. На улице применяют именно его.

Кроме жесткого пластика выпускают и силиконовые гибкие рассеиватели. Такие очень удобно использовать на изогнутых, волнистых профилях.

Ну а если вы вообще не хотите связываться со всякого рода рассеивателями, но при этом желаете получить от светодиодной ленты максимально равномерное освещение без спотов, то вам понадобится немного другая Led лента.

Она собирается на COB светодиодах и представляет из себя сплошную светящуюся полоску без пикселей и отдельных световых точек.

Подробнее

Все виды вышеуказанных профилей и рассеивателей к ним можете подобрать вот здесь — ТЫЦ.

Как сделать светодиодные неоновые лампы с силиконовым светодиодным рассеивателем и светодиодной лентой?

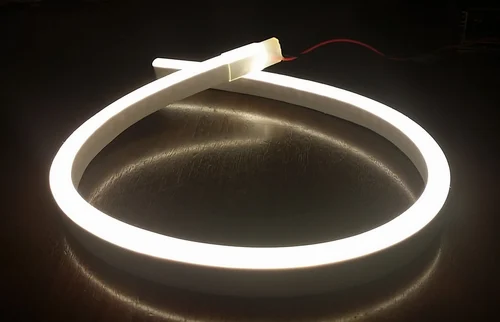

Светодиодные неоновые лампы широко используются в световых декорациях. Во всех светодиодных лентах можно использовать силиконовые светодиодные диффузоры для изготовления светодиодных неоновых ламп. Как использовать светодиодную ленту и силиконовый светодиодный профиль для создания светодиодного неонового освещения? Вы не можете пропустить следующие знания.

7 простых шагов по изготовлению светодиодных неоновых лент

Силиконовый светодиодный канал играет роль в защите печатной платы светодиодной ленты и обеспечивает равномерный диффузионный эффект.

Структура продукта в основном делится на светозащитную поверхность и рассеивающую поверхность. Свет, преломляемый источником света, проходит через силиконовый рассеиватель, чтобы он мог излучать свет в соответствии с желанием клиента, что является более прорывным и художественным, чем традиционный прозрачный силиконовый рукав.

При производстве светодиодной неоновой веревки внутри светодиодной неоновой трубки будет оставлена ​​тяговая линия, чтобы удобно пропускать печатную плату через трубку, а затем она запечатана, даже если светодиодная лампа сломается во время последующего использования, вам нужно только заменить плату печатной платы вместо всего светодиодного неонового света.

Большинство заводов используют эту веревку для намотки и фиксации световой ленты, а затем вытягивают ее за конец. Это более традиционный и практичный метод.

Больше подходит для светодиодной неоновой силиконовой трубки длиной 1-3 метра. По сути, для операции требуется только один человек. Условно говоря, все легко и гладко, и сюрпризов мало!

►Шаг 1. Подготовьте нормально работающую светодиодную ленту и светодиодную неоновую трубку.

Ширина световой полосы должна быть такой же, как ширина печатной платы в неоновой силиконовой трубке, или ширина неоновой трубки шире ширины печатной платы.

Если ширина не совпадает, они не являются хорошей парой. Обязательно найдите хорошего партнера по неоновой силиконовой трубке для вашей световой ленты.

Все светодиодные ленты могут носить неоновые трубки, не беспокойтесь о том, что ваши световые полосы RGB, изменяющие цвет, или адресные цветные полосы мечты не могут использовать неоновые трубки.

►Шаг 2. Оторвите и удалите клейкую ленту на световой полосе.

На боковой стороне неоновой силиконовой трубки есть полупрозрачная линия, по которой можно увидеть линию среза светодиодной ленты. Если вы решите не отрывать клей, вы не увидите линию разреза и не будете знать, где резать.

►Шаг 3. Выпрямите неоновую трубку и световую ленту.

Если она не плоская, световую полосу легко погнуть. В этом случае ношение световой полосы приведет к тому, что острый край световой полосы порежет внутреннюю стенку трубки, и световую полосу нельзя будет вытащить.

►Шаг 4. Поместите светодиодную ленту в правильном направлении.

Не все силиконовые неоновые трубки имеют одинаковую внутреннюю структуру. Он включает в себя канал световой полосы и канал источника света.

Вообще говоря, форма канала световой полосы очень похожа на форму поверхности среза световой полосы. Внимательно различайте эти два канала, отличить несложно, я считаю, что вы можете хорошо поработать.

Если ваша неоновая трубка имеет только один канал, будьте осторожны, чтобы не перевернуть светоизлучающую поверхность световой полосы. А светоизлучающая поверхность молочно-белая. Как только он будет анти-загружен, все операции позади вас не сработают.

►Шаг 5. Привяжите тяговую линию от неоновой силиконовой трубки к светодиодной ленте.

Ваша операция влияет на то, является ли конкретная часть, к которой вы привязываете линию, печатной платой или конечным проводом светодиодной ленты.

Одна из скрытых опасностей привязывания к печатной плате заключается в том, что во время процесса натяжения слишком сильное усилие или длина тянущего троса могут привести к повреждению печатной платы.

Если вы не уверены, что ваша операция повредит световую полосу, привяжите тяговый трос к проводу на конце световой полосы, который практически не повлияет на световую полосу.

►Шаг 6. На другом конце силиконовой неоновой трубки медленно вытяните тяговую линию со световой полосой.

Если человек не прост в эксплуатации, вы можете позвать на помощь своих друзей. Обратите внимание на свою силу в процессе натяжения линии, чтобы предотвратить повреждение световой полосы и светодиодной неоновой трубки или привести к ослаблению тяговой линии.

►Шаг 7. Пропустив светодиодную ленту через неоновую силиконовую трубку, развяжите тяговую линию, протяните провод на конце световой ленты через отверстие в торцевой заглушке, закройте торцевые заглушки с обоих концов и заклейте его клеем.

Также можно использовать термоусадочную трубку без клея. Конечно, вы хотите использовать как клей, так и термоусадочную трубку, что, безусловно, здорово. Это значительно увеличивает гарантию использования неоновых ламп и снижает необходимость в последующем техническом обслуживании.

Как видите, мы неоднократно упоминали об использовании клея для герметизации светодиодных неоновых шнуров. Для всех водонепроницаемых световых лент, будь то светодиодная неоновая лента или обычная водонепроницаемая светодиодная лента, необходимо убедиться, что вода не попадет в интерфейс подключения и не вызовет проблем, которых можно было бы избежать.

Вот как носить светодиодные неоновые трубки для световых полос до 3 метров, а что насчет более 3 метров? Как сделать светодиодную неоновую подсветку, когда светодиодная лента больше 3 метров?

Когда линия тяги в светодиодной неоновой трубке с большей длиной изделия легко ломается в процессе вытягивания или застревает и не может быть вытянута снова. Это также проблема, с которой сталкивается большинство заводов.

Ключом к решению проблемы, связанной с тем, что светодиодная неоновая силиконовая трубка слишком длинная для ношения светодиодной ленты, является использование сторонних инструментов — пневматического пистолета.

Вам все еще нужно привязать линию тяги к световой полосе, использовать воздушный пистолет, чтобы направить светодиодную неоновую силиконовую трубку, нажать переключатель, и газ под высоким давлением будет следовать за силиконовой трубкой, чтобы ускорить световую полосу и тягу. строку до конца. Вам нужно только держать веревку и тянуть ее.

Даже 5-10 м и 10-30 м могут работать в соответствии с этим методом, при условии, что печатная плата ленточной подсветки и светодиодная неоновая силиконовая трубка прямые.

Поскольку сильное давление воздуха толкает световую ленту вперед, использование давления воздуха может решить проблему, связанную с тем, что неоновая силиконовая трубка со светодиодом слишком длинная для ношения световой ленты.

Установка светодиодной неоновой веревки

Светодиодная неоновая веревка фиксируется алюминиевыми зажимами. Также вы можете выбрать алюминиевый профиль и гибкий профиль для установки светодиодных неоновых ламп.

Оба конца светодиодного неонового шнура должны быть закрыты заглушками, чтобы защитить световую полосу внутри от внешней силы. Торцевая крышка, которая подключается к источнику питания или контроллеру, имеет отверстие для прохождения провода.

►Шаг 1. Подготовьте винты и фиксирующие зажимы.

►Шаг 2. Отрегулируйте фиксированные зажимы в нужном месте, используйте отвертку, чтобы зафиксировать винт.

►Шаг 3. Поместите светоизлучающую поверхность вверх, затем вставьте неоновую светодиодную ленту в фиксированные зажимы.

Как рассеивать светодиодные ленты и советы по их выполнению

Опубликовано 7 декабря 2017 г. , и идеально подходят для кухонь.

Однако, благодаря тому, как работают световые полосы Hue, вы обычно видите пятна света от самих светодиодов вместо приятного свечения, которое, безусловно, то, что вам нужно, когда вы проводите их вдоль кухонных шкафов.

На световых полосах внутреннего пользования отдельные светодиоды разнесены, поэтому свет от них создает пятна, если бы они были ближе, то пятна были бы меньше и менее заметными.

Существует 3 основных способа рассеивания света от светодиодных лент:

1. Установка полупрозрачного рассеивателя перед источником света.
2. Помещение толстого непрозрачного буфера поверх источника света.
3. Увеличение расстояния, которое должен пройти свет.

Рассеиватель светодиодных лент

Чтобы избежать эффекта пятен, вам необходимо рассеивать свет, и для этого существует множество вариантов. Чтобы рассеять свет, вам нужно покрыть светодиоды глазурью, чтобы затем свет рассеивался, уменьшая видимые пятна.

Алюминиевые профили рассеивателя Philips Hue

На рынке есть много вариантов, где вы можете купить трубку рассеивателя, пластиковую или алюминиевую трубку, которая обычно сплошная с одной стороны, затем у вас есть крышка для нее, которая является рассеивателем, слегка непрозрачной белой секцией, которая пропускает свет. через, останавливая сильные пятна света, чтобы светить через рассеивание света, чтобы вы получили свечение.

StarlandLed 4-Pack 2m/6.6FT LED Широкий алюминиевый канал для двухрядной светодиодной ленты 5050, подходит для Philips Hue Lightstrip Plus 2-го поколения, идеально подходит для освещения под шкафом ¡

Все они хорошо работают, и вы получаете в комплекте с ними крепления и фитинги, а за эти деньги вы также получаете довольно много каналов, что делает их идеальными даже для самых длинных пробегов.

Рассеиватели световых полос

• Светодиодный алюминиевый профиль LightingWill, 5 шт. в упаковке

Это хорошие варианты рассеивателей, однако они слишком тонкие для ширины и толщины световой полосы Hue.

• StarlandLed 10-Pack Алюминиевый светодиодный канал для установки светодиодных лент
• Muzata, 6 шт. в упаковке, 3,3 фута/1 метр, 9×17 мм, U-образная светодиодная алюминиевая канальная система
• Угловой рассеиватель светодиодной ленты

Варианты рассеивателя светодиодной ленты своими руками

Несмотря на то, что вы можете легко купить рассеиватель световой ленты, его также довольно легко изготовить. и не требуется многого, кроме чего-то, чтобы рассеивать свет.

Используя рассеивающую ткань, вы можете покрыть световую полосу, чтобы удалить пятна и помочь рассеять свет.

Другой способ — сделать свой собственный рассеивающий светодиодный профиль, используя кабельный канал, чтобы прикрепить световую ленту, а затем покрыть ее тканью для рассеивания света.

Если у вас есть светодиодная лента, то самый быстрый и простой способ — купить другой профиль пользователя, они не слишком дороги и поставляются в больших упаковках, так что у вас будет много на будущее, они также являются лучшим решением и могут быть легко фиксируется на месте.
