Как избежать кривых зеркал в светопрозрачных фасадах
Введение
Несколько десятилетий назад, когда стеклопакеты еще не получили такого широкого распространения как сейчас, светопрозрачные фасады и витрины магазинов выглядели почти как идеальные зеркала.
В наше время массового применения стеклопакетов, визуальные искажения отражающихся наружных объектов в фасадном остеклении является частой проблемой и предметом споров и недоразумений между проектировщиками, строителями и заказчиками. Нередко хорошо спроектированные фасады бывают совершенно испорченными, когда они выглядят как настоящие «кривые зеркала» (рисунок 1).
Рисунок 1 – Чрезмерные визуальные искажения в отражениях фасадов зданий [1]
Основными причинами искажения отраженной «картинки» стеклопакетов являются следующие:
- прогибы стекол под воздействием изменений атмосферного давления и температуры наружного воздуха и
- волнистость стекол, которую они получают при закалке.
Ниже будет рассмотрена первая причина – воздействие климатических факторов. О дефектах стекол, которые возникают при их закалке см. здесь.
Представленные данные будут полезны при выборе стеклопакетов для светопрозрачных фасадов, особенно, в тех случаях, когда к ним предъявляются повышенные требования по качеству отражения соседних объектов.
Сущность проблемы
Стеклопакет состоит из двух или более плоских листов стекла, которые разделены между собой спейсерами – дистанционными рамками. Эта дистанционная рамка является пустотелой и имеет отверстия, которые выходят внутрь стеклопакета. Внутрь дистанционной рамки засыпают зернистый материал, который впитывает влагу – молекулярное сито (диссикант). При изготовлении стеклопакета его внутренняя полость надежно изолируется от внешней среды специальными герметиками (рисунок 2).
Рисунок 2 – Конструкция типичного стеклопакета [1]
После того, как стеклопакет полностью собран и установлен в ограждающую конструкцию здания – окно или фасад, он постоянно подвергается воздействию различий наружной температуры воздуха и атмосферного давления с температурой и давлением воздуха внутри стеклопакета. При низком атмосферном давлении и высокой наружной температуре возникает выпучивание стекол (рисунок 3а). Высокое атмосферное давление и низкая наружная температура, напротив, приводят к вогнутости стекол (рисунок 3б).
Рисунок 3 – Прогибы стекол стеклопакетов:
а) жаркий день + пониженное давление;
б) холодный день + повышенное давление [1]
Аналогичные проблемы возникают при поглощении дискантом одного из газов, которыми была наполнена полость стеклопакета [1]. Ниже для простоты будем рассматривать стеклопакеты, наполненные только воздухом.
Похожее явление происходит, если стеклопакеты изготавливались на одной высоте над уровнем моря, а установлены в здании значительно выше или ниже над уровнем моря.
В больших стеклопакетах механические напряжения, которые вызываются разностями давления и температуры, могут совершенно незначительными, однако перемещения в середине стеклянных листов могут быть достаточно большими. Эти перемещения и вызывают неприятные визуальные искажения отражающихся в стеклах наружных объектов, например, соседних зданий или деревьев. Эти визуальные искажения отраженных картинок особенно заметны снаружи светопрозрачных фасадов, витрин или больших окон.
Эта проблема почти не наблюдается изнутри здания из-за более слабого освещения и более короткого расстояния обзора, а также потому, что стекло изнутри часто «спрятано» за шторами или жалюзями.
Контрольные параметры для проектирования
Только что изготовленные стеклопакеты имеют практические плоские наружные и внутренние стекла. В зависимости от наружных условий эти стекла могут получить выпуклую или прогнутую форму (рисунок 4). Величина такого прогиба – положительного или отрицательного – зависит от следующих параметров:
- Ширина и длина стеклопакета
- Толщина каждого стекла
- Толщины воздушной прослойки между стеклами
- Разность между фактическим атмосферным давлением (Р) давлением внутри полости стеклопакета (Ризг).
- Разность между фактической температурой воздуха внутри стеклопакета (T) и температурой этого воздуха при изготовлении стеклопакета (Тизг)
Рисунок 4 – Отражение размерной сетки:
на выпуклом (а) и вогнутом (б) стеклах стеклопакетов [2]
Стеклопакет для показательных расчетов
Рассмотрим однокамерный стеклопакет шириной 915 мм и высотой 2743 мм, толщиной стекол 6 мм и толщиной воздушной прослойки (расстоянием между стеклами) 13,4 мм (рисунок 5) [1].
Примем, что условия, при которых изготавливался стеклопакет, следующие: температура воздуха 20 ºС и стандартное атмосферное давление 101,3 кПа.
Рисунок 5 – Раcчетный стеклопакет [1]
Влияние температуры и давления
Влияние наружной температуры и атмосферного давления на прогиб центра стекол расчетного стеклопакета показано на рисунках 6 и 7. Как видно из величин прогибов, влияние изменения температуры более значительно, чем изменение давления.
Прогиб стеклянных листов зависит от их конструкционной жесткости. Поскольку оба стекла являются одинаковыми и имеют одинаковую жесткость, то прогибы по обеим сторонам стеклопакета являются одинаковыми. Величина этих прогибов не зависит от термической обработки стекол, например, от их закалки [1].
Рисунок 6 – Зависимость прогибов стекол стеклопакета
от изменения температуры воздуха внутри стеклопакета [1]
Рисунок 7 — Зависимость прогибов стекол стеклопакета
от изменения атмосферного давления [1]
Влияние расстояния между стеклами
В частном случае, когда температура воздуха внутри стеклопакета составляет минус 30 ºС при атмосферном давлении 102 кПа результирующий прогиб каждого листа стекла расчетного стеклопакета составляет около 2,5 мм.
Это – суммарный прогиб от комбинированного воздействия изменений температуры и давления.
При тех же условиях (минус 30 ºС и 102 кПа) при увеличении номинальной толщины воздушной прослойки с 13,4 до 25 мм результирующий прогиб середины стекла возрастает с 2,5 до 4,6 мм (рисунок 8). Это происходит потому, что с увеличением расстояния между стеклами пропорционально возрастает объем воздуха внутри его полости [1].
Рисунок 8 — Зависимость прогибов стекол стеклопакета
от толщины воздушной прослойки (расстояния между стеклами) [1]
Влияние толщины стекол
Прогиб каждого стеклянного листа является в общем случае обратно пропорциональным его жесткости. Жесткость стекла, в свою очередь, пропорциональная кубу (третьей степени) толщины стекла. Следовательно, визуальное искажение может контролироваться путем увеличения толщины наружного стекла, оставляя внутреннее стекло более тонким. Такая модификация будет также увеличивать общую прочность стеклопакета, так как большинство наружных нагрузок (ветер, снег) будут восприниматься более толстым стеклом.
Заменим в примере выше наружное стекло на стекло толщиной 8 мм, а внутреннее стекло на стекло толщиной 4 мм, сохранив толщину воздушной прослойки прежней, то есть 13,4 мм. Это приведет к существенному снижению прогиба наружного стекла и увеличению прогиба внутреннего стекла (рисунки 8 и 9).
Рисунок 9 – Зависимость прогибов наружного (толстого, 8 мм) стекла и
внутреннего (тонкого, 4 мм) стекла стеклопакета
от изменения температуры наружного воздуха
Рисунок 10 – Зависимость прогибов наружного (толстого, 8 мм) стекла и
внутреннего (тонкого, 4 мм) стекла расчетного стеклопакета
от изменения атмосферного давления
Для тех же температуры и давления, которые применялись в предыдущем расчете (минус 30 ºС и 102 кПа) прогиб наружного стекла (8 мм) составляет 0,56 мм, а прогиб внутреннего стекла (4 мм) – 4,5 мм. Результирующие искажение наружного отражения будет приблизительно в пять раз слабее, чем для стеклопакета с одинаковыми стеклами толщиной 6 мм.
Кроме того, по сравнению со стандартным стеклопакетом такая конструкция стеклопакета повышает его звукоизоляционные свойства и не снижает его сопротивления теплопередаче.
Приемлемые прогибы стекол
Чтобы обеспечивать приятный архитектурный вид наружному светопрозрачному остеклению, проектировщик должен задавать допустимый предел для прогибов наружных стекол. Поскольку это чисто визуальный вопрос, то в этом случае человеческий глаз является лучшим измерительным инструментом. Не существует принятой процедуры или соглашения о том, что является приемлемым искажением отражения. Более того, некоторые люди – и проектировщики, и заказчики – являются более чувствительными к таким искажениям, чем другие.
Для конкретного стеклопакета прогиб стекла ограничивается его меньшим размером. Поэтому прямолинейность отраженной прямой линии может быть выражена как отношение прогиба стекла (Y) к его меньшему размеру (L): Y/L.
По результатам испытаний было установлено, что приемлемые пределы прогибов стекол находятся в интервале отношения Y/L от 1/700 до 1/1000.
Для малых стеклопакетов эти величины нужно проверять на то, чтобы напряжения в стеклопакетах не были слишком высокими. Эти величины были получены из субъективных оценок пятерых человек при наблюдении под углом 45º к плоскости стекла отражений двух перпендикулярных струн (рисунок 11) [1] .
Рисунок 11 – Схема испытания стекол на степень искажения отражения [1]
Факторы проектирования
Поскольку наружные искажения наиболее заметны в течение светового дня, то допустимый предел прогиба стекол должен устанавливаться для средних проектных условий, которым стеклопакет подвергается летом и зимой. Эти расчетные условия будут изменяться в зависимости от:
- географического расположения,
- ориентации и внутренних защитных устройств, таких как, жалюзи или шторы, которые влияют на температуру воздуха внутри стеклопакета
- технических характеристик стеклопакета.
При рассмотрении климатических данных в течение дневного времени летом и зимой необходимо иметь в виду:
- Среднее солнечное излучение
- Средняя температура воздуха внутри здания
- Средняя скорость ветра
- Внутренние солнцезащитные устройства (жалюзи, шторы, навесы и т.
п.) - Среднее атмосферное давление местности.
п.)Заключение
Действующие нормативные документы требуют от проектировщика или производителя стеклопакетов задавать такую толщину стекол, чтобы они могли выдерживать ветровые и, при необходимости, снеговые нагрузки. Однако для больших стеклопакетов, которые применяются для фасадов, витрин и окон, может возникать проблема чрезмерного искривления отражающихся в них соседних объектов. Эти искривления возникают из-за больших прогибов стекол при изменении погодных условий, в первую очередь, температуры и давления. При проектировании таких стеклопакетов необходимо предпринимать конструкционные меры для ограничения этих прогибов.
Источники:
1. Distorsion in Sealed Glazing Units – Technical Topics / A. Patenuade – Progressive Archtecture, 10, 1991
2. Window Distorsion — http://atkinsonsmirrorandglass.com/wp-content/uploads/2013/07/Distortion.pdf — 2013
Гнутое стекло и гнутое стекло для фасадов и архитектурных сооружений
org/BreadcrumbList»>Гибкость дизайна без ущерба для энергоэффективности
HGEsch

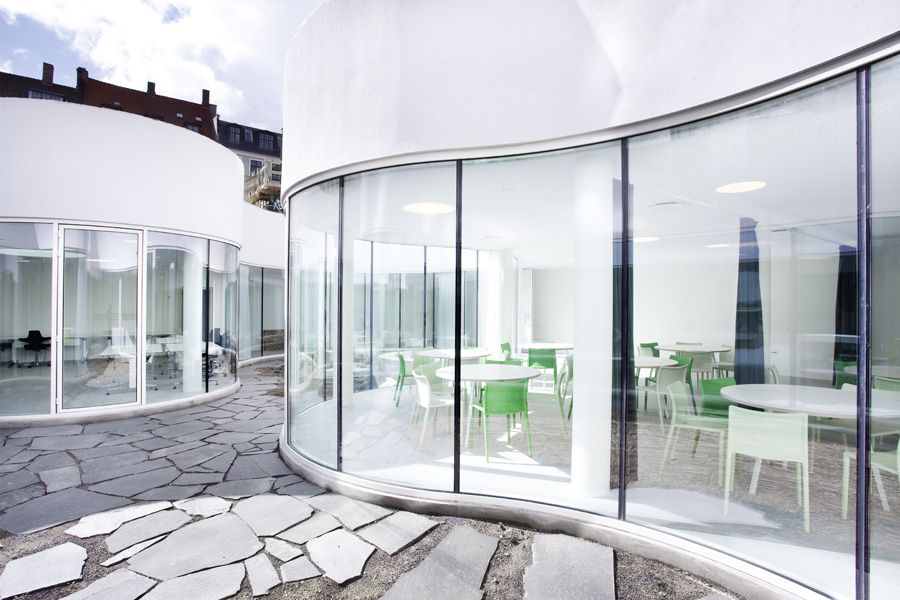

Изогнутое стекло позволяет дизайнерам заявить о себе при новой конструкции или модернизации, которые выделяются на фоне квадратных краев и плоских поверхностей, составляющих большинство фасадов.
При создании здания архитекторы могут быть ограничены строительными материалами, с которыми они работают.
К счастью, когда речь идет о стеклянных фасадах и особенно гнутом стекле, эти ограничения теперь начинают ослабевать. За последние два десятилетия были сделаны усовершенствования в отношении производственных процессов и типов стекла, предлагая более узкие радиусы, увеличенную ширину и большие габаритные размеры.
Креативность дизайнеров можно раскрыть в виде новых поверхностей, контуров и форм, включая конические, сферические и произвольные 3D-формы, а углы и края можно смягчить до кривых.
Гибка стекла: технический опыт
Что остается в значительной степени неизменным, так это решающее влияние опыта поставщика стекла в производстве ; когда дело доходит до изготовления гнутого наружного стекла, управление процессом — это все.
Несмотря на то, что были введены более крупные печи для увеличения масштаба, а оборудование для гибки было усовершенствовано, соответствие характеристикам новейшего плоского остекления может быть проблемой .
В случае освоения, вознаграждение как для архитекторов, так и для пользователей зданий будет значительным.
«Чтобы соответствовать последним строительным энергетическим нормам, необходимо использовать сложные виды стекла с покрытием, эти покрытия механически и химически чувствительны, поэтому их трудно согнуть без повреждений или потерь с точки зрения предела текучести. Это означает, что сгибание современное архитектурное стекло с покрытием превратилось в серьезную специализацию – не всем это под силу».
Tamás Kovács, Менеджер по техническим услугам в Европе, Guardian Glass
Как изготавливается гнутое стекло: три возможных процесса
Изгиб под действием силы тяжести
Стеклянная пластина укладывается поверх или внутрь изогнутой формы, в которую она постепенно погружается только под действием силы тяжести после нагрева примерно до 1100°F (600°C).
1. Плоское стекло помещается в форму
2.
Стекло нагревается примерно до 1100°F (600°C)
3. Стекло тонет под действием силы тяжести и принимает форму форма
4. Гнутое стекло медленно остывает
Это предотвращает как искажение роликовой волны, так и анизотропию, и, хотя закаленное или безопасное стекло нельзя использовать, можно добавить ламинаты для обеспечения функций безопасности. Однако это остается трудоемким процессом, и покрытия должны выдерживать более длительный период нагрева.
Термическая гибка
Альтернативой является гибка стекла во время термообработки в печи, которая одновременно либо полностью закаляет, либо термоупрочняет стекло. Процесс аналогичен процессу отпуска или термоупрочнения, с той лишь разницей, что в печи отпуска имеется гибкий участок. Это намного быстрее, чем процесс гравитационного изгиба, но возникает проблема потенциальных оптических искажений, обычно возникающих на стадиях нагрева или быстрой закалки/охлаждения. Кроме того, при использовании определенных покрытий возможно изготовление только вогнутых и цилиндрических форм.
Холодная гибка
Стеклопакеты (IGU) могут быть гнуты в холодном состоянии путем механического захвата плоской панели внутри изогнутой рамы или, в тесном сотрудничестве с поставщиком конструкционного силиконового герметика, путем структурного приклеивания панели к внешней поверхности рамы .
Когда плоская панель принудительно выходит из плоскости, возникающие в результате напряжения уменьшают оставшуюся способность противостоять ветровым и другим эксплуатационным нагрузкам. Термообработанное стекло обычно выбирают для холодного гнутья, чтобы компенсировать это уменьшение. Тем не менее, холодная гибка обычно используется только для геометрии с небольшим отклонением от плоскости, например, с радиусом более 120 дюймов (3 метра). Производители стекла, герметиков и рам должны рассматривать и одобрять каждую заявку.
Хотите узнать больше о стекле?
Guardian Glass предлагает вам интерактивный способ расширить свои знания о стекле. Подключитесь к Учебному центру, чтобы начать модуль CEU и многое другое!
Проекты гнутого стекла, реализованные в сотрудничестве с Guardian Glass
7 Сент-Томас Торонто — Канада: сочетание викторианского и современного дизайна
7 Сент-Томас
Задача: Согласовать и объединить шесть исторических таунхаусов с новой шестиэтажной башней над ними.
Решение: Извилистая шестиэтажная башня включает в себя гнутое стекло с низким содержанием железа с белым узором, которое течет над историческими зданиями, составляющими подиум, обеспечивая потрясающее сопровождение существующим фасадам.
Преимущества гнутого стекла: Изогнутая навесная стена из белого и прозрачного стекла обеспечивает беспрепятственный обзор для жителей новой пристройки, при этом заявляя о себе в своем высококлассном районе.
Исполнение гнутого стекла: Высокоэффективные покрытия помогают соответствовать критериям энергоэффективности, а керамическая фритта дополнительно снижает приток солнечного тепла. Проект был построен в соответствии со стандартами сертификации LEED Gold.
Кредиты:
- Архитектор: Hariri Pontarini Architects
- Обшивка: BVGlazing Systems
- Обработчик изогнутого стекла: SBG — стандартное изогнутое стекло
- Узнайте больше об используемом стекле
Эльбская филармония Гамбург – Германия: сложные кривые
Cordelia Ewerth
Задача: Создать акустически продвинутый концертный зал, который является одним из крупнейших в мире, с фасадом, который меняется в зависимости от погоды и окружающей среды, но при этом обеспечивает необходимую элегантность, требуемую проектом.
Решение: современных 3D-технологий для придания формы гнутому стеклу. Изогнутые стеклянные панели в некоторых случаях вырезаны, чтобы превратить простой фасад в огромный кристалл кварца.
Преимущества гнутого стекла: Удивительный фасад меняется, отражая небо, воду и город. Сводчатые проемы открывают захватывающий театральный вид на реку Эльбу и центр Гамбурга.
Характеристики гнутого стекла: Высокоэффективное покрытие сохраняло свою функциональность в процессе 3D-формования, чтобы соответствовать требуемым энергетическим характеристикам и эстетике.
Кредиты:
- Архитектор: Herzog & de Meuron
- Оболочка: Josef Gartner GmbH
- Обработчик гнутого стекла: SunGlass Srl
- Узнайте больше об используемом стекле
One Blackfriars Лондон — Великобритания — Фасад с двойным изгибом
Задача: Создайте здание, вдохновленное знаменитой вазой Lansetti II, с соблюдением требований по защите от солнца и теплоизоляции.
Кривизна должна была соответствовать очень точным измерениям, в то время как стекло должно было обеспечивать чистый цвет и высокую прозрачность.
Решение: Фасад с двойной обшивкой позволил архитектору создать красивую скульптурную форму, которая выполняет функциональные и архитектурные функции.
Преимущества гнутого стекла: Более 5000 одинарных и двойных изогнутых панелей и сужающихся панелей из стекла с низким содержанием железа позволили создать здание без прямых линий
Больше вариантов дизайна без ущерба для энергоэффективности
Разработка высокоэффективного стекла с покрытием помогла улучшить солнцезащитные, теплоизоляционные и акустические свойства стекла, но до недавнего времени проблема заключалась в следующем. сохранение эстетических и энергетических характеристик стекла с покрытием при его изгибе.
Недавние достижения в технологии покрытия стекол позволяют получить фасад сложной криволинейной формы, что помогает сделать здание более энергоэффективным и более комфортным для работы и проживания.
Ознакомьтесь с нашими высокоэффективными покрытиями
Свяжитесь со специалистом, чтобы обсудить ваш проект гнутого стекла.
Связаться с нашими специалистами

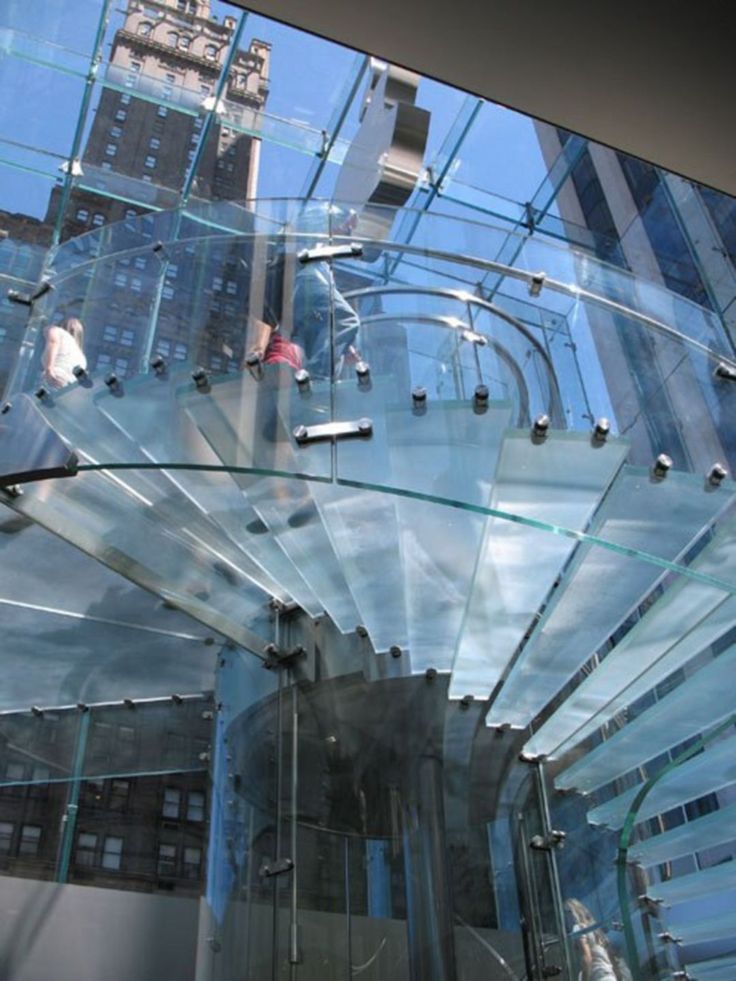

Изогнутое стекло и изолированные стеклянные панели
В компании Bent Glass Design мы понимаем, что все наши клиенты разные, а это означает, что у всех них есть уникальные потребности, когда речь идет о гнутом стекле. Вот почему мы предлагаем широкий ассортимент гнутого и гнутого стекла для обслуживания широкого круга клиентов и отраслей в целом. Мы предлагаем наше стандартное гнутое стекло, которое доступно в нескольких цветах, формах и размерах, но это еще не все. Компания Bent Glass Design также предлагает изготовленное на заказ гнутое ламинированное стекло, обладающее рядом дополнительных преимуществ и функций.
От звукоизоляции до защиты от ультрафиолета — это тот тип стекла, которым вы захотите воспользоваться.
Ниже вы найдете подробную информацию о каждом типе предлагаемого нами стекла, в том числе о нашем специальном гнутом изоляционном стекле. Просмотрите наш веб-сайт, чтобы узнать больше о гнутом стекле, которое мы можем предложить, и, конечно же, свяжитесь с нами, если вам нужна дополнительная информация! Если вы заинтересованы в любых типах гнутого стекла для вашего проекта, заполните контактную форму внизу страницы, напишите нам напрямую по адресу [email protected] или позвоните по телефону 215-441-9101.
Декоративное стеклоДекоративное стекло сочетает в себе как цвет, так и дизайн и может быть выполнено из стекла многих типов и рисунков, а также с тонированными промежуточными слоями.
- Варианты стекла
Доступны различные виды очков с декоративным рисунком. Не все шаблоны подходят для сгибания или ламинирования.
Важно обсудить с нами желаемые модели, чтобы подтвердить детали изготовления. Стекло с текстурированным рисунком может повлиять на видимость и прохождение света.
- Опции промежуточного слоя
команды дизайнеров. Промежуточные слои могут обеспечить прозрачность, а также цвет. Непрозрачность может быть достигнута за счет использования непрозрачных белых или черных промежуточных слоев.

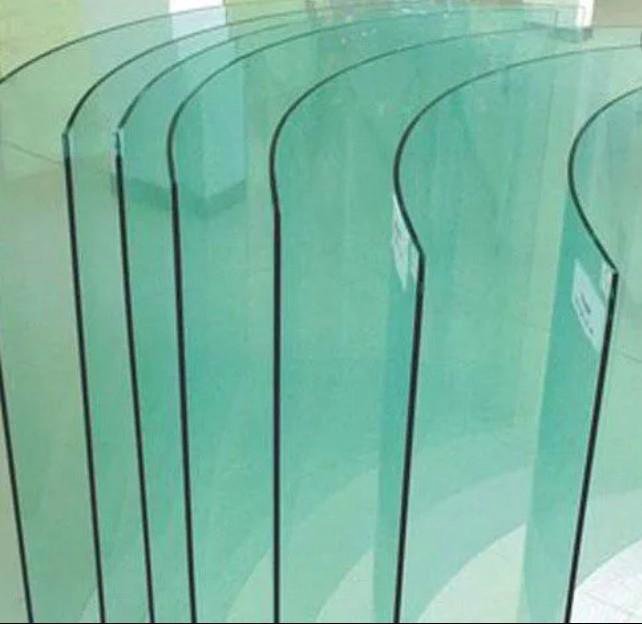

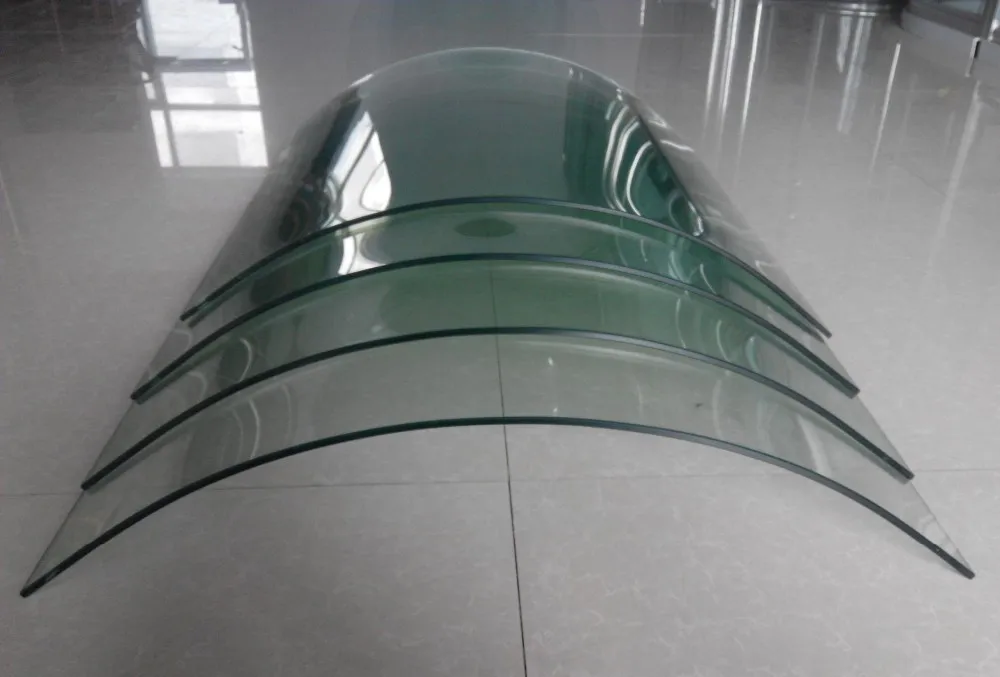

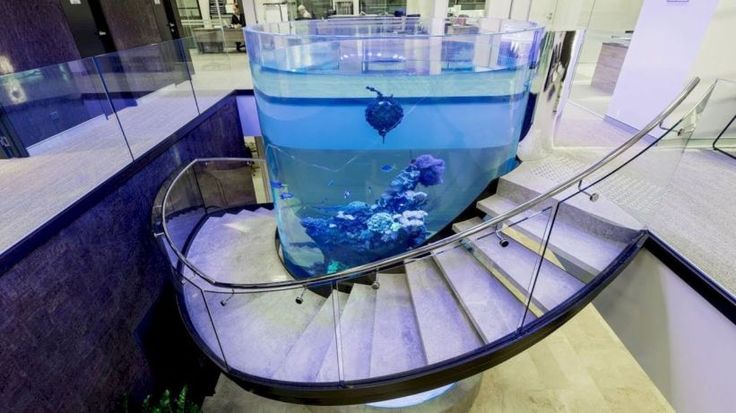

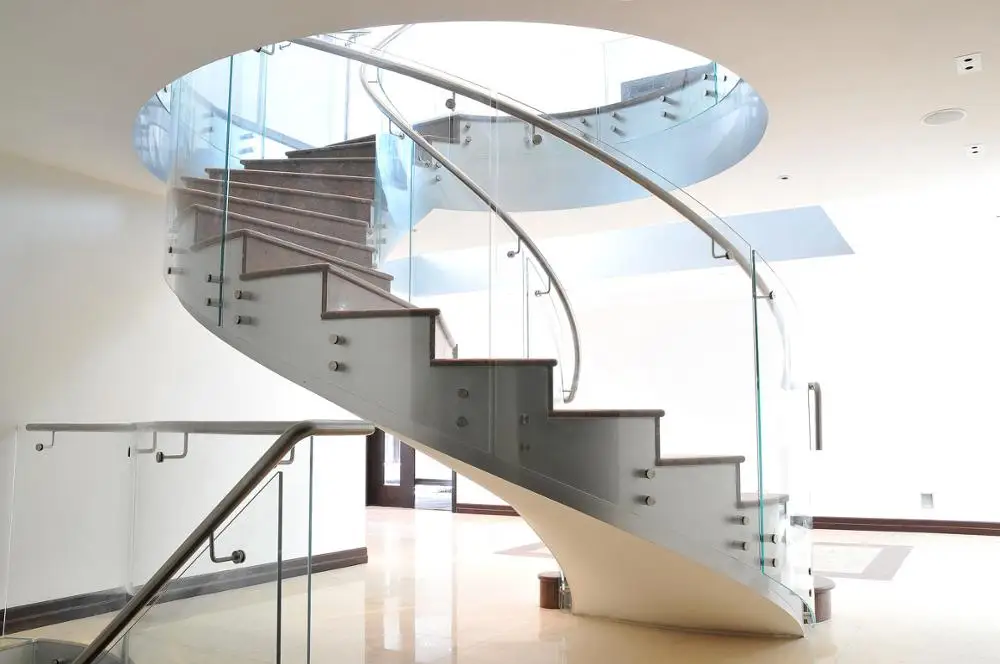

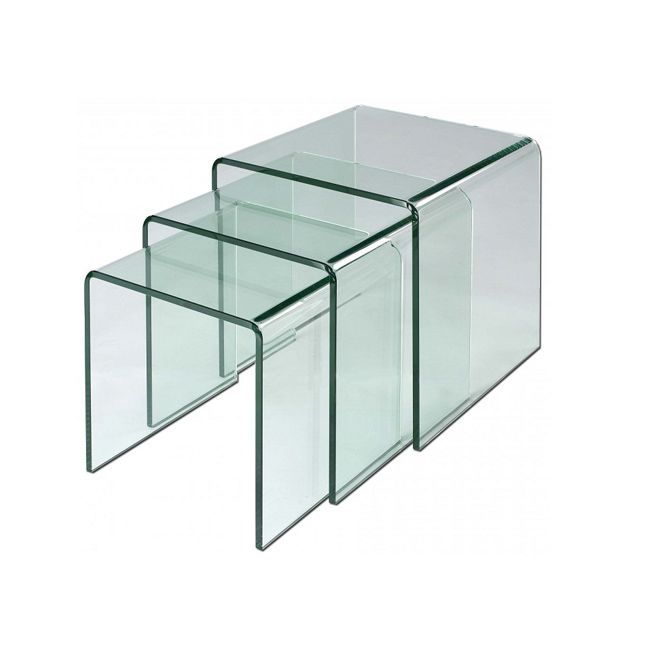

Гнутое стекло
- Доступны различные размеры, формы и цвета
- Отводы под острым углом до 90 градусов, радиусы до 180 градусов, множественные радиусы, двойные или тройные обратные отводы и другие составные отводы
- Прозрачные, окрашенные в бронзовый, серый, зеленый или синий цвет стекла
Многослойное гнутое стекло
- Доступен в различных цветах без влияния на прозрачность
- Изготовлены путем склеивания двух или более слоев гнутого стекла с одним или более слоями
- Сложные формы для использования в архитектуре и автомобилестроении
- Соответствует всем основным отраслевым стандартам
Дополнительные преимущества многослойного стекла
Управление звуком
- Внешний шум можно эффективно контролировать в широком диапазоне частот с помощью акустических стеклянных панелей .
