Лайтбокс своими руками за 300р

Если вы решили заняться предметной съемкой, хотите делать качественные снимки гаджетов, украшений или прочих небольших вещей у себя дома, вам понадобится лайткуб. Получить хорошие снимки можно даже используя обычную мыльницу. Далее описано, как изготовить недорогой, но прочный и качественный лайткуб.

Что такое лайткуб?

Лайткуб или лайтбокс – это конструкция, рама которой выполнена из из пластиковых или металлических профилей в виде куба. Со всех сторон рама обтянута полупрозрачной тканью, которая рассеивает свет. В качестве предметного стола выступают дно и задняя стенка лайткуба. Выглядит сам лайтбокс вот так:

Для чего нужен лайтбокс?

• Для получения фотографий хорошо освещенных объектов на белом фоне.
• Для организации мини-студии.
• Для занятий предметной съемкой.

• Для создания произведений. выполненных своими руками.

При комнатном освещении фотографии получаются темными. В квартирах и домах редко бывает хорошее солнечное освещение. Лайтбокс позволит решить все проблемы с предметной съемкой.

Каким должен быть лайткуб?

Самый просто куб можно сделать из картонной коробки. У такого устройства есть много минусов. Прежде всего он быстро изнашивается и пачкается. Во вторых его размер ограничен наличием определенных коробок.

Для создания качественного и прочного куба нужно продумать, какого размера он должен быть. Стоит опираться на все возможные варианты съемки. Рассеиватель должен легко меняться или поддаваться чистке.

Конструкция лайтбокса

Короб ля проводов — это достаточно прочное, и при этом легкое изделие. Для рамы описываемого лайтбокса было использовано 3 короба по 2 метра.

Также для изготовления лайтбокса понадобятся:

• Лист ватмана
• Короб для проводов
• Бумага гофрированная
• Двухсторонний скотч
• Маленькие гвозди

Общая стоимость материалов — 300р.

Освещение

В качестве осветительных приборов вполне подойдут обычные настольные лампы. Нужно всего два светильника и две лампочки. Лучше всего использовать энергосберегающие лампы мощностью 23W (эквивалент 160W для лампы накаливания) и яркостью света 4200К. Два светильника + две лампы обойдутся примерно 800 — 900р.

Сборка

Короба для проводов были разрезаны на части следующих размеров: 4 штуки длиной 50cм, 8 штук длиной 35см. Эти размеры в каждом конкретном случае могут различаться. Всё зависит от потребностей размера финальной конструкции и условий для хранения.

Соединение коробов было выполнено благодаря их полой конструкции:

Места соединения закреплены гвоздиками:

Сперва были изготовлены боковые стороны:

Основание было закреплено вот таким образом:

Вот такой получился каркас лайтбокса:

На заднюю стенку добавлены два ребра жесткости, а на нижней части добавлена рейка. Она будет поддерживать основание, чтобы то не провисало.

Далее устанавливается днище и закрывается ватманом. Это и будет предметный стол:

По бокам и сверху крепится гофрированная бумага:

Вот и всё. Лайтбокс готов к эксплуатации. Конструкция получилась прочной. Подобным способом можно изготовить лайтбокс любых размеров.

Результат работы

Лайткуб в рабочем состоянии:

Энергосберегающие лампочки торчат из плафонов светильников. Это можно исправить, изготовив продолжение плафона из бумаги. Это улучшит фокусировку света и исключит попадание прямых лучей света в глаза.

Примеры снимков

Фотографии были сделаны на Nikon Coolpix L110.

Что в итоге

Как результат, получился прочный и качественный лайтбокс стоимостью всего лишь 300р. без освещения. В качестве источников света можно использовать любые настольные светильники или самостоятельно изготовить отражатели, плафоны и смонтировать их на корпус.

Всем удачных экспериментов!

Лайткуб своими руками

Для изготовления бестеневого фотобокса у желающих сэкономить найдется предостаточно несложных и недорогих вариаций – например, из картонной коробки, из картинных рамок, из бельевой корзины с сетчатыми гранями и даже из белых ПВХ-плиток для оклейки потолков. Словом, сделать лайткуб (лайтбокс) своими руками можно из самых обычных материалов, которые найдутся если не в каждом доме, то в любом магазине «для дома» точно.

Я лично выбрала такой же дешевый, но немного более хлопотный способ, потому что в моей тесной квартирке со свободным местом очень туго и мне нужно, чтобы всю эту конструкцию можно было легко разобрать и спрятать куда-нибудь на антресоли. Размер тоже сделала побольше – фотографировать мне абсолютно негде, так что пригодится, когда нужно будет снимать объекты покрупнее (ну, типа ваз с цветами или предметов рукоделия).

Понадобится

Что касается затрат, то мой световой куб обошелся мне в 8$:

2 стандартных ватманских листа – 1,5$;
2 настольные лампы с прищепками – 2,5$;
2 LED-лампочки по 10 W (света дают как 75 W) – 2,5$;
3 ПВХ-уголка – 1,5$;
клей, зажимы канцелярские и скотч – это уже было дома.

Из инструментов понадобятся только ножницы, столярный угольник, линейка с простым карандашом и маленькие ножнички для шитья. И когда все это будет разложено на расстоянии вытянутой руки, можно начинать.

Изготовление лайткуба

Отмерьте на ПВХ-уголке отрезки по 50 см – их понадобится 12 штук, чтобы сделать «ребра жесткости» для ватмана. Аккуратно нарежьте эти куски обычными ножницами и сразу же обработайте края, обрезав концы швейными ножничками под углом (на глаз) около 45 градусов, чтобы получилось примерно как при стыковке планок в картинной раме.

Теперь раскладываем и выравниваем ватман, намечаем при помощи столярного угольника стороны с такой же длиной (по 50 см) и вырезаем эти части.

Для удобства последующей оклейки их можно разгладить утюгом, но я просто придавила эти квадраты разделочной доской и оставила на некоторое время, чтобы они не так закручивались.

Возвращаемся к нашим отрезкам ПВХ. Берем последовательно по 4 штуки и формируем из них квадрат, проверяя его правильность тем же столярным угольником. Смазываем места контакта клеем и скрепляем для надежности канцелярскими зажимами. Я пользовалась клеем «Момент-1», потому что он сохнет прямо под кисточкой, но лучше было взять какой-нибудь прозрачный или белый, чтобы на уголках не оставалось желтых мазков. Впрочем, это совершенно не критично, а в итоге у меня получилось три рамки-квадрата.

Когда все готово, начинаем собирать. Ватман прикрепляем к рамкам узким скотчем с лицевой стороны. Затем переворачиваем и проходимся по местам соединения уголка и бумаги уже широким скотчем – так оно и держаться будет лучше, и не создаст теневую полоску при рассеивании света.

Теперь готовые рамки раскладываем так, чтобы боковины уголков можно было ухватить канцелярскими зажимами.

Расстояние делаем одинаковым, намечаем места для зажимов карандашом, а затем делаем надрезы по этим рискам. Благодаря надрезам рамки легко примут форму буквы «П», когда понадобится снимать. Без зажимов, в принципе, можно обойтись, но эти металлические прищепки собственно и делают конструкцию разборной: снял их – рамки разъединились, можно убирать каркасы на шкаф.

Пока ватман выравнивался, а наши «каркасы» подсыхали, из остатка ПВХ-уголка я успела сделать «фиксатор», который будет удерживать боковые стороны лайткуба в стоячем положении. Отмерила посередине базовые 50 см и прибавила к ним с обеих сторон по 2 см. Отметила карандашом, а затем вырезала маленькими ножничками «пазы» глубиной по сантиметру – эти пазами планка-держатель будет садиться на верхние торцы противоположных рамок.

Вот и все. Устанавливаем нашу конструкцию в удобном для съемки месте. Несмотря на то, что это «удобное место» у меня оказалось на полу, обычно все это делается на столе. Но для понимания самого принципа, пожалуй, сойдет.

Нижнюю поверхность получившегося короба лучше устлать полосой ватмана или безупречно белой тканью, но поскольку у меня не было ни того ни другого, я просто положила на дно несколько листов картона. Осталось направить абажуры обеих ламп в нужное место и можно фотографировать. Как по мне, все прекрасно сработало. Удачных вам снимков!

Фотобокс своими руками

Если вы не хотите тратить деньги на то, что можете сделать сами – значит, вы похожи на меня. Однажды я был в магазине и увидел фотографии этих аксессуаров. Они состояли из складной основы, обтянутой белой тканью с отверстием в передней стенке. Фотобоксы используются для съемки предметов в фотостудии (например, таких, как этот шоколадный олень).

Я собирался купить фотобокс, пока не увидел цену в 100$. Тратить 100 долларов на несколько кусков полупрозрачной ткани и каркас?! Все это можно сделать гораздо дешевле. Итак, я построил сам подобную световую палатку (так их еще называют), и это получилось весьма неплохо.

Необходимые материалы:

1. Картонная коробка.

Она может быть любого размера, смотря какие предметы вы собираетесь снимать и какова мощность источников света. Я предпочитаю коробки в форме куба или близкой к нему. Коробки можно везде найти бесплатно. Свою я принес с работы, где их все равно выбрасывают. Также вы можете найти коробки на заднем дворе различных торговых центров, магазинов. Коробки из более толстого материала лучше.

2. Ткань

Можно использовать любую белую ткань. Для этого бокса я использовал белый муслин. Нужно купить столько, чтобы можно было закрыть все стенки. Я потратил на ткань 4 доллара. Некоторые люди используют другие ткани, такие как нейлон или белый флис. Лучше использовать один тип ткани из одного отреза, иначе возможны небольшие изменения цвета и конечный результат может вас огорчить.

3. Клейкая лента

Я использую клейкую ленту, чтобы закрепить ткань по бокам коробки. Таким образом, можно легко менять ткань на другую при необходимости. Я пользуюсь малярным скотчем (1 доллар за рулон).

4. Клей

Можно использовать любой клей, чтобы приклеить полоски бумаги внутри коробки

5. Плотная белая бумага (ватман)

Плотная белая бумага или ватман будет приклеиваться полосками внутри коробки, чтобы сделать поверхность белой, и также будет использоваться в качестве фона. Я предлагаю купить 2 или 3 листа, чтобы хватило на то и другое. Ватман продается в отделах канцтоваров и используется для рисования или чертежей. Если вы захотите использовать цветные фоны, то нужно приобрести аналогичную цветную бумагу.

6. Освещение

Самое дорогое из всего, что нужно для фотобокса – это освещение. Хорошо если у вас уже есть достаточно мощная настольная лампа. На мой взгляд, освещение является наиболее важной составляющей – без него вы не получите нужную картинку. Я пошел в ближайший магазин бытовой техники и посмотрел, что можно купить для этой цели. В итоге я купил светильник с энергосберегающей лампой, эквивалентной 90 Вт. Остерегайтесь использовать лампы накаливания, так как они дают желтый оттенок. Лучше, если лампа будет с круглым рефлектором.

7. Прочие инструменты

Также вам понадобятся рулетка, линейка, ножницы, нож и маркер.

Шаг за шагом

1. Выполните разметку.

Возьмите рулетку, линейку и маркер. Отступите от краев коробки примерно 2 дюйма (5 см) Проведите линии, чтобы получился квадрат внутри.

2. Вырежьте окна.

Повторите разметку на всех сторонах, кроме нижней и верхней. Затем острым ножом вырежьте окна в коробке по разметке. Удалите створки верхней крышки. Нижнюю часть коробки не трогайте. У вас должно получиться четыре окна.

3. Нарежьте полоски бумаги.

Разметьте линии на ватмане через каждые два дюйма. Затем нарежьте полоски по размеру внутренних сторон бокса.

4. Приклейте полоски бумаги.

Наклейте полоски бумаги на внутреннюю поверхность коробки, чтобы закрыть картон и сделать внутреннюю поверхность белой. Убедитесь, что сторона полоски бумаги, где вы размечали маркером линии, обращена к картону.

5. Делаем фон.

Вырежьте из ватмана заготовку для фона. Ширина должна быть такая же, как внутренний размер коробки, а длина намного больше, чем коробка.

6. Помещаем фон внутрь.

Поместите полосу бумаги в коробку так, чтобы она плавно изгибалась. Не перегибайте лист, не делайте биговку, так как это будет заметно на снимке. Отрежьте лишнюю бумагу сверху.

7. Закройте окна тканью

Разметьте и вырежьте ткань, чтобы она закрыла окна с боков и сзади, кроме передней стенки. Затем вырежьте кусок, чтобы закрыть верхнюю часть.

8. Закрепите ткань

Закрепите ткань на коробке с боков клейкой лентой. Затем накройте верх и также закрепите ткань, обмотав ленту вокруг, не заходя на переднюю стенку

Вы сделали это!

Теперь вам нужно установить светильник над верхней частью коробки и начинать снимать

Есть много вариантов для съемки. Если вам не хватает одного источника или есть проблемы с тенями, используйте дополнительные лампы, чтобы светить через другие стороны коробки. Если получается виньетирование или блики, используйте бленду или передвиньте камеру больше внутрь бокса. Photoshop также помогает убрать некоторые недочеты, например пылинки на матрице.

Камера в боксе

Фотобокс в действии

Еще один результат

Автор: Jeffrey Bail

Лайткуб (Фотобокс, Лайтбокс) своими руками за 300р

Допустим, вы хотите сделать качественные фотографии гаджета для обзора или вас интересует предметная съемка в домашних условиях, но под рукой лишь недорогая мыльница. Как быть? Вам нужен лайткуб! О том, как я сделал свой недорогой, но прочный лайткуб, примеры фоток и многое другое – под катом.

Что это?

Лайткуб – это конструкция из пластиковых/металлических рам в виде куба, на стороны которого натянута полупрозрачная рассеивающая ткань. Дно и задняя стенка такого куба являются «предметным» столом. Выглядит это примерно так:

Зачем?

Причины могут быть самыми разными:

• Нравятся фотографии на белом фоне
• Хочется иметь свою «мини-студию»
• Интересует предметная /макросъемка
• Условия в квартире не позволяют добиться качественных фото
• Нравится работать руками

Я решил сделать лайтбокс, потому что хотел получить качественные фотографии, но в моей квартире совершенно неподходящие для этого условия – она «темная», солнце практически не попадает в нее. При комнатном освещении фотографии редко получались хорошими. Лайтбокс решил все эти проблемы.

Почему именно такой?

В сети можно найти множество статей о том, как можно сделать свой лайткуб из картонной коробки. И у меня был такой куб.

Сначала мне все в нем нравилось, но постепенно стали появляться минусы: быстрота изготовления негативно сказывается на продолжительности жизни, периодически не хватает размеров лайтбокса (мой прошлый «куб» имел размеры 35*35*40 см), картонный скелет легко повредить при замене «рассеивателей» и предметного стола (они рвутся и пачкаются со временем).

Поэтому решил заменить скелет «куба» на более прочный, и сделать его таких размеров, каких мне надо, а не отталкиваться от того, какого размера у меня есть картонные коробки.

Конструкция

Идея сделать скелет из короба для проводов пришла спонтанно во время посещения хозяйственного магазина — для своего «куба» я взял 3 палки по 2 метра в длину.

Для создания лайтбокса понадобится

• Ватман
• Короба для проводов
• Гофрированная бумага
• Двухсторонний скотч
• Маленькие гвоздики

Короба ~160р, Ватман ~20р, Гофрированная бумага ~50р, Скотч ~40р, гвоздики ~30р. Итого 300р.

Свет

На фотографии в начале прошлого раздела можно увидеть 2 лампы и 2 светильника. У меня до этого был настольный светильник и светильник «прищепка», но у них были разные цоколи. Решил докупить вторую такую же «прищепку» и взять две энергосберегающие лампы – 23W (соответствует 160W для лампы накаливания), 4200К (яркий белый свет). Такие 2 светильника и 2 лампы обойдутся в 800-900р.

Сборка

Сразу оговорюсь – я не претендую на оптимальность конструкции, потому что как соединять грани «куба» между собой я решал «на ходу». Но то, что получилось в итоге, мне понравилось, и я решил об этом рассказать.

Короба были разрезаны следующим образом: 4 штуки по 50cм и 8 штук по 35см (именно такие размеры лайтбокса мне показались оптимальными для использования/хранения):

Для того чтобы соединить «палки» между собой, я использовал особенность коробов – полую конструкцию:

А места соединения закреплял небольшими гвоздиками:

Сначала сделал боковые стороны:

А потом снова использовал полую конструкцию коробов для сооружения основания:

Спустя некоторое время был готов скелет:

Когда я скрепил все палки вместе и получил параллелепипед, то решил добавить на заднюю стенку две растяжки для увеличения прочности и устойчивости. Растяжки делал из оставшихся частей. Также добавил одну «рейку» на дно, чтобы будущее днище из картона не провисало вниз.

После приделал днище и наклеил ватман (чтобы получился «предметный стол»):

В конце приклеил по бокам и сверху лайтбокса гофрированную бумагу:

Все, лайтбокс готов. При своих больших размерах лайтбокс получился прочным – не шатается и не прогибается. Ради эксперимента пару раз «случайно» уронил конструкцию со стола – скелет остался цел, даже бумагу с боковых сторон не пришлось менять. А раз при таких размерах лайтбокс получился вполне прочный, то будь он поменьше, скажем 20х20х20см – то он был бы еще прочнее. И такой фотобокс легко сделать тех размеров, каких вам захочется.

Результат

«Рабочее» состояние лайтбокса:

Купленные лампочки заметно «вылезают» из корпуса светильника, потому я сделал «продолжение» корпуса из бумаги, для лучшей фокусировки света на лайтбоксе, а также для предотвращения попадания прямых лучей в глаза.

Примеры полученных фотографий

Уже пару лет моим фотоаппаратом является Nikon Coolpix L110 (бюджетный гиперзум). Все фотки делались с помощью него.

Итого

Получился недорогой, но прочный лайтбокс, цена которого всего лишь 300р. Надеюсь, кому-нибудь эта статья пригодится.

Удачи с экспериментами!

Автор: GaJetFan, Лайткуб (Фотобокс, Лайтбокс) своими руками за 300р

Lightcube для предметной фотосъемки своими руками – IntPictures.com

Иногда для самых разных нужд нужно качественно сфотографировать какой-то небольшой предмет. Такие снимки нужны для каталогов, интернет-магазинов, частных объявлений да и много чего еще… Предметка (съемка предметов) является чуть ли не основным направлением заработка для фотографов на фотостоках.

Для качественного освещения предмета нужно всего несколько вещей – лайтбокс (или лайткуб, как кому нравится) и вспышки. “Магазинный” лайткуб выглядит примерно вот так:

Как видно, это куб из мягкого материала белого цвета. На него направляется сверху/сбоку/сзади свет от вспышек и внутри куба снимаемый объект становится равномерно освещен со всех сторон. Лайткубы не такие уж и дорогие, но чем больше размер – тем выше цена. К тому же, такой предмет вам может понадобится всего для одной разовой съемки, а значит, вкладывать даже небольшие средства как-то не рационально… Оцените так же и современный дизайн интерьеров здесь, киевские дизайнеры из NewStroy знают в этом толк.

Есть альтернативный способ получить lightcube почти бесплатно 🙂

Понадобится коробка нужного размера (всегда берите коробку большего размер, чем сам предмет, в идеале процентов на 30 больше самого габаритного предмета).

Из коробки вырезаем все плоскости, кроме нижней. Оставляем бортики в несколько сантиметров, чтобы конструкция не развалилась. Для пущей надежности скрепляем сверху скобами, или чем-то еще… Выходит вот так:

Далее нам понадобится много белой бумаги. В зависимости от размера созданного лайткуба, бумага может быть от А4 формата, до А1 ватмана.

Закрепляем бумагу по сторонам лайткуба, возможно нужно будет несколько слоев бумаги, чтобы она выглядела реально белой. Листы бумаги слегка прозрачные, поэтому могут быть видны элементы дизайна комнаты (если снимать при свете из окна). 🙂

Далее у нас на повестке дня вопрос освещения. Проще всего использовать портативные или студийные вспышки. Можно использовать 3-4 лампы дневного света (с холодным оттенком), ну и наконец, можно использовать свет из окна в погожий день.

На снимке выше применены вспышки, которые были установлены слева, справа и сверху лайткуба. Обратите внимание, как именно расположена бумага – она исполняет роль рассеивателя (создают мягкий свет по всему полю предмета). Задний белый фон – это тоже стандарт для предметной съемки. Лист из фона должен плавно перетекать в подложку предмета.

Так вот, вместо вспышек можно направить на лайтбокс простые лампы, но не лампы накаливания, а лампы дневного света.

Ну и наконец, самый дешевый, но самый тяжелый метод съемки предметки в лайткубе – со светом из окна. После самой съемки предмета фотографию нужно будет обрабатывать. Поднимать яркость, регулировать уровни, выбеливать фон, удалать тени от предмета, сбалансировать светлые и темные пятна на самом предмете… На снимке ниже приведен пример съемки с боковым светом и дальнейшей обработки изображений.

Лайтбокс следует устанавливать или напротив окна, или же возле окна, но в этом случае отражать свет из окна внутрь лайтбокса с помощью отражателей (белого пенопласта например). Последний вариант правильнее и дает лучший свет.

Несколько советов:

Прогибается низ лайткуба? Подставьте книгу!
Качественную предметку всегда нужно обрабатывать в фотошопе. Фон, тени, блики и т.д.
Равномерный свет зависит и от мощности осветительных приборов.
Баланс белого в камере нельзя выставлять по надписям на лампах. Всегда подбирается на глаз. Главное чтобы фон был белым.
Съемки с лампами и со светом из окна, конечно же, предполагают ISO 100, длинные выдержки и штатив.
Отражатели спереди лайткуба (со стороны камеры) не помешают в большинстве случаев.

мастер-класс скрапбукинга Коробка для предметной съемки своими руками

Предметная съемка в домашних условиях возможна не только в фантазиях, но и в реальности. Многие фотографы, особенно новички, думают, что заниматься предметной фотосъемкой можно лишь в специально оборудованной студии. Но они совершенно неправы. Даже дома вполне возможно создать маленькую, но эффективную фотостудию, чтобы делать качественные снимки.

Необходимое оборудование

Стол для предметной фотосъемки — наиболее простой вариант. На нем можно сфотографировать маленькие предметы или снимать натюрморты. Такой столик очень просто соорудить вручную. Даже неопытный фотограф справится с этим легким заданием. Во-первых, нужно приобрести достаточно большой лист картона белого цвета. Во-вторых, необходимо найти Для этого можно взять какую-либо толстую книгу, посудину или любую другую вещь большого размера, так как в кадре опору не будет видно. Стол для предметной фотосъемки лучше разместить на широком подоконнике. Особое внимание надо обратить на падающий свет от солнца. Ведь если фотографируемый предмет будет находиться в яркой полосе солнечного света, то он отбросит грубые и глубокие тени на стол, что не приведет к желаемому результату на снимке. Именно поэтому окно, которое выходит на теневую сторону, является лучшим местом для организации предметного столика.

Как сделать фотобокс?

Существуют специальные профессиональные фотобоксы для предметных съемок. Их цена довольно высокая, поэтому для разовых работ приобретать такие сооружения нет смысла. Качественный фотобокс можно сделать и в домашних условиях. Для этого понадобится картонная коробка и лист ватмана. Желательно, чтобы выбранный картонный ящик имел кубическую форму. Далее удаляется нижняя часть коробки, а задняя остается нетронутой. Сверху ящика и по его бокам необходимо сделать большие вырезы квадратной формы и заклеить их ватманом. Внутренняя задняя сторона коробки и сам низ также должны быть закрыты листом белой бумаги. Руководствуясь вышеуказанными действиями, сделать фотобокс дома совершенно не составит труда.

Обыкновенный фон

Предметная съемка в домашних условиях не требует обязательной работы фотографа с фотобоксом или столиком. Вполне реально обойтись и без этих вещей. Много фотографов-любителей выбирают наиболее простой способ съемки. Перед началом работы необходимо определить, какой из участков стены жилища является наиболее светлым. В том случае, если стена не однотонная, ее нужно завесить фоном (к примеру, листом ватмана или куском ткани). Фотографируемый предмет должен быть поставлен на табурет, который накрывается таким же материалом, из которого сделан фон. Различные ювелирные изделия лучше фотографировать на полированном граните, тогда красота украшений будет четко видна на снимке благодаря отражающей поверхности этого аристократического камня.

Как правильно организовать освещение?

Отличное занятие для начинающего фотографа — предметная съемка в домашних условиях. Свет, правильно подобранный для предстоящей работы, может кардинально повлиять на результат съемок. Освещение напрямую зависит от выбранного оборудования для работы. Если предметы будут фотографироваться на подоконнике, то главный солнце. При необходимости дополнительного освещения возможно использование отражателя. Его можно сделать своими руками, используя картон и фольгу. Если таких предметов под рукой нет, то даже обыкновенный белый лист бумаги сможет послужить дополнительной подсветкой. Кроме того, абсолютно любая поверхность светлого цвета может исполнить роль отражателя.

Освещение в фотобоксе

Предметная съемка в домашних условиях, в процессе которой используется фотобокс, требует минимум трех источников света. Таким образом, объект будет подсвечиваться через стенки фотобокса со всех нужных сторон, то есть сверху и по бокам. В результате получится превосходный снимок, на котором нет грубых и некрасивых теней. Если уделить постановке правильного освещения больше внимания и времени, то теней на фотографии возможно полностью избежать. Дополнительными источниками света могут стать настольные лампы или какие-либо светильники, которые можно найти практически в любом доме.

Какую фототехнику необходимо использовать?

В предметной фотосъемке четкость и резкость объекта имеет первостепенное значение. Для получения красивых и контрастных снимков нужно пользоваться штативом. Это нехитрый аксессуар, который поможет избегнуть вибрации фотоаппарата во время съемок на длинных выдержках. Если приобрести штатив никакой возможности нет, то можно использовать вместо него какую-либо неподвижную опору. Кроме того, без пульта дистанционного управления фотоаппаратом процесс съемок может стать довольно затруднительным. В крайнем случае пульт можно заменить тросиком для произведения бесконтактного спуска затвора.

Правильная композиция

Предметная фотосъемка зачастую предполагает кропотливую работу с композицией. Ведь далеко не всегда в кадр нужно поместить только один предмет. Чтобы правильно расположить несколько объектов, надо создать многоуровневое пространство. Для этого используются различные подставки, которые могут быть как видимыми, так и скрытыми под каким-либо фоновым материалом. Если необходимо выделить один предмет среди многих остальных, то нужно сделать на него акцент с помощью света или расположения объекта на переднем фоне.

Предметная съемка в домашних условиях на белом фоне — наиболее лучшее решение для начинающего фотографа. Ведь белый цвет поможет создать четкое и контрастное изображение. Для равномерного освещения фон обычно подсвечивается с лицевой и оборотной стороны. Чтобы создать эффект четкого отражения, нельзя использовать стеклянные зеркала. Они делают отражение двоящимся. Для такой цели необходимо задействовать полированный материал. Если во время работы необходимо закрепить маленькое изделие, то можно использовать миниатюрный термоклеевой пистолет. Вначале клей наносится на сам предмет, а уже потом объект прикрепляется к фону.

Начало работы

Чтобы предметная съемка в домашних условиях порадовала отличным результатом, необходимо обратить внимание не только на рабочее оборудование, но и на сам фотографируемый предмет. Объект должен быть красиво расположен на импровизированной мини-площадке для съемок. На этом этапе надо произвести все необходимые настройки в фотокамере. Ручной режим — лучший выбор для предметной съемки. На фотографиях, которые сделаны в автоматическом режиме, очень часто видны экспозиционные огрехи. Если выбранный для работы объект является цветным и ярким, а фон — темным или даже черным, то ручной режим станет отличным выбором для съемок. Довольно кропотливый процесс — предметная съемка в домашних условиях. Настройки баланса белого и светочувствительности матрицы также крайне важны. Значение ISO не должно превышать двести единиц. Чтобы уменьшить уровень шума на фотографии, надо снизить число ISO. Это действие имеет большое значение в работе фотографа. Ведь в результате на изображении объект должен выглядеть естественно и гармонично.

Первый снимок

Чтобы фотография получилась качественной, необходимо отключить вспышку на фотокамере. Для хорошего результата работы достаточно света от окна или настольных ламп. После первого пробного снимка надо приостановить процесс фотографирования. Получившееся изображение необходимо внимательно рассмотреть и проанализировать. Если на фотографии присутствуют такие видимые проблемы, как экспозиционные огрехи, нечеткая резкость, неправильное освещение, то надо исправить все ошибки, изменив настройки камеры или свет. Если повторная предметная фотосъемка получилась хорошо, то можно смело продолжать работу.

Несколько секретов

Довольно часто фотографы сталкиваются с проблемой безжизненности на снимках, хотя на первый взгляд все выглядит безупречно. Если фотография должна быть креативной, то можно сделать изображение более динамичным. К примеру, можно добавить мелкие брызги из пульверизатора, которые создадут объем. Интересным дополнением могут стать конфетти, перья или даже Важно, чтобы вспомогательные средства не попадали на объектив камеры. Такие секреты предметной фотосъемки помогут добиться необходимого «воздуха» на итоговом снимке. Если фотография должна пестрить красками, можно попробовать разместить недалеко от предмета новогоднюю гирлянду. Таким образом, выбирая режим мерцания, возможно добиться интересных цветовых акцентов. Необходимо сделать серию кадров, а потом выбрать из них наиболее гармоничные. В процессе работы надо постоянно смахивать пыль с фотографируемых предметов, чтобы на снимке они выглядели идеально. Предметная съемка в домашних условиях без дорогого студийного оборудования — это реально. Нужно лишь пользоваться вышеуказанными советами и хороший результат не заставит себя ждать.

Фотобокс — это коробочка для хранения фотографий и памятных вещей. Можно использовать как необычную идею в качестве подарка. Человек видит красивую коробочку, открывает, а там ваши общие приятные воспоминания. Прекрасный подарок любимому человеку, родителям, подруге. Часто их используют вместо детского фотоальбома. Есть варианты боксов с ячейками, можно каждую подписать по месяцам, и получится замечательная память о первом годе жизни вашего малыша. Замечательная идея также для тех, кто занимается фотографией. Можно в таких коробочках отдавать большие заказы, что станет визитной карточкой мастера и сделает хорошую рекламу. Тем более что сделать фотобокс своими руками совсем несложно, особенно некоторые его варианты.

Коробочка с секретом

Для начала нужно определиться, для кого делаем фотобокс — в подарок или для себя. Если это подарок, то по какому случаю, какие оформление и форма понравятся получателю подарка. На этом же этапе продумываем материалы, из которых он будет выполнен.

Фотобокс можно сделать из коробки. При этом коробочку можно взять готовую (картонную, деревянную, железную), а можно сделать самостоятельно из того же картона. Как ее склеить, подробно смотрим в видео:

Форма бокса может быть квадратная, прямоугольная, фигурная, даже круглая. Выбирайте ту, которая кажется вам самой интересной и подходящей.

Внутреннее оформление также различно:

просто складываем фотографии в бокс;

делаем ячейки для каждой или для нескольких штук сразу;

приклеиваем фото на длинную складную картонку;

придумываем необычное расположение фотографий в боксе.

Материалом для оформления бокса может быть бумага, картон, ткань, кожзам, натуральная кожа. Железную коробочку можно просто украсить и ничем не обклеивать, на деревянной можно выжечь или вырезать рисунок. Для украшения используем технику скрапбукинг. Можно использовать как специальные наборы, так и подручные материалы: ленты, наклейки, бантики, пуговицы, бусинки, блестки, стразы, кружево, ракушки, камешки, маленькие часики, подвески и т. д. Далее решаем, как фотобокс будет закрываться. Например, можно завязывать ленточкой или использовать магниты.

В последнем случае учитываем, что под них надо вырезать из основы небольшое углубление, а также правильно расположить, чтобы они притягивались друг к другу, а не отталкивались.

После того как все материалы собраны, приступаем к сбору инструментов. Нужно продумать, с какими материалами будете работать. То, что подойдет для работы с бумагой, не подойдет для кожи или дерева. Стандартный набор инструментов:

карандаш;
линейка;
ножницы, в том числе с фигурными насадками;
дырокол обычный и с фигурным шаблоном;
термопистолет или клей.

Бестеневой фотобокс фабричного исполнения – вещь нужная, но довольно дорогая. Нам же, далеко не профессиональным фотографам, вполне подойдет самодельный лайткуб, изготовить который можно буквально из чего угодно. В числе самых недорогих и простых вариантов – плотные картонные коробки, пластиковые фоторамки, потолочная плитка из пенопласта, ПВХ-уголки и обычный ватман.

Я решила сделать себе световой куб из обычной сетчатой корзинки для игрушек, некогда купленной на АлиЭкспресс по смешной цене. Со временем надобность в такой «емкости» отпала, а под что бы еще ее приспособить, я просто не задумывалась, пока не родилась идея сделать фотобокс своими руками. Для складного варианта такая корзина – идеальная основа. Работа, правда, более кропотливая, но зато изделие получается аккуратным, легким, компактным. Да и места он практически не занимает – хоть за спинку дивана закати, хоть на «крышу» шкафа задвинь!

Стоимость изготовления и компоненты

Общая стоимость самодельного лайткуба не превысила 7$: корзина обошлась в 1,5$, 2 мини-лампы на прищепках – в 3,0$, а пара LED-лампочек по 15 W с исходной мощностью в 100 W – в 2,5$. Ну а старая бязевая простыня, которую не жалко разрезать, наверняка найдется в любом комоде. Из инструментов пригодятся только нитки с иголкой, швейный распарыватель, мягкая мерная лента («сантиметр»), крупные булавки и острые портняжные ножницы. А теперь поплюйте на ладони и давайте за работу!

Изготовление фотобокса

Аккуратно разбираем нашу конструкцию – просто распарываем швы, соединяющие все 4 грани корзинки. Затем снимаем сеточки и получаем легкие металлические каркасы. Как вы заметили, эти каркасы после освобождения от ткани неожиданно принимают круглую форму.

Сюрприз, конечно, но вполне приемлемый – будем работать не с овалами, а с кольцами.

Гибким «сантиметром» охватываем одно кольцо и определяем длину будущей бейки. В моем случае по периметру вышло 146 см, к которым я прибавила 4 см на краевой подгиб. Итого должно получиться 4 бейки по полтора метра длиной, а ширину делаем чуть больше стандартной – примерно 3-3,5 см.

Теперь надо вырезать у этим кольцам «сердцевины» – 4 тканевых круга, которые будут исполнять функции рассеивателей. Просто замеряем диаметр колец и подыскиваем дома какой-нибудь тазик или другую вещь с подходящими размерами. У меня такой вещью оказалась крышка от выварки с диаметром в 47 см. Я ее аккуратно обрисовала, а при вырезании добавила по 3 см (то есть увеличила диаметр до 50 см, чтобы хватило на пришивание бейки). Важно: не пытайтесь нарисовать круг на ткани при помощи циркуля – зря испортите материал.

Когда все детали будут готовы, начинаем поочередно обрабатывать бейкой каждое из колец.

Прихватываете подогнутые с обеих сторон края булавками – наметывать нитками нет смысла, потому что нам надо будет вставлять в бейку сердцевины.

Это мы сейчас и сделаем: вынимаем 2-3 булавки, вставляем край сердцевины с запасом в пару сантиметров и приметываем «насквозь» белыми нитками. Так продолжаем по кругу, пока не обработаем все 4 кольца-каркаса.

Готовые кружочки получились очень аккуратными, правда? Вот, например, как получилось у меня: все 4 круга я скрепила обычными канцелярскими зажимами (биндерами). Для наглядности я перевернула конструкцию вверх дном.

Теперь возвращаем боксу «естественное положение» и готовим его к съемке. Напротив боковых стенок устанавливаем по лампе. Если вы собираетесь фотографировать на столе, лампы можно зафиксировать прищепками по краю столешницы, но поскольку стол у меня слишком узкий, приходится делать это на полу. А чтобы лампы не шатались из-за прищепок, я прикрепила к ним обрезки от пластикового подоконника – держится преотлично, между прочим!

Первый снимок вышел так себе, потому что это «белое на белом».

А вот здесь уже лучше: все четко видно, вплоть до надписей на флакончиках.

Слоник в двойной упаковке (целлофан + мешочек из органзы) тоже получился вполне «читаемым».
Примечание: дно моего светового короба я устлала куском той же простыни, но чтобы не возиться каждый раз перед съемкой, отглаживая этот отрез, можно заменить его 50-сантиметровой полосой ватмана, а «дыры» в уголках конструкции завесить кусочками ткани с наружной стороны.
И еще момент. Для моих целей – фотографировать объекты рукоделия и блюда для фоторецептов, этого света достаточно. Но если вы планируете снимать что-то мелкое (детальное), то LED-лампочек на 15 W будет маловато, придется купить парочку ламп помощнее. Удачных вам съемок!

Увлечение фотографией — достаточно дорогостоящее удовольствие. всегда была востребованной, например, в фотобанках, а также актуальна для тех, кто увлекается хендмейдом и хочет показать свои работы во всей красе. Для качественной предметной съемки вам потребуется лайтбокс, который легко сделать своими руками.

Лайтбокс смешивает и рассеивает направленный свет, который формируется световыми приборами, создавая бестеневой рисунок предмета и концентрируя внимание зрителя непосредственно на объекте. Его назначение вполне ясно, а процесс изготовления своими руками довольно прост и занимает не больше получаса.

Для изготовления лайтбокса нам понадобится:

картонная коробка
лист ватмана (размер зависит от величины коробки)
скотч
клей (карандашный или ПВА)
линейка
бумажный нож и ножницы
бумага для флипчарта
2 светильника-прищепки
2 энергосберегающие лампы белого света

Делаем лайтбокс своими руками

Берем картонную коробку. Размер зависит от предметов, которые вы будете фотографировать в лайтбоксе.

Обрезаем лишнее с помощью ножниц и канцелярского ножа.

У нас получается такая конструкция.

Обрезаем ватман, если он слишком большой для коробки.

Убедившись, что силовые кнопки плохо держат ватман, мы решили воспользоваться клеем и скотчем, несмотря на то, что конструкцию нельзя будет разобрать.

Крепим ватман на любой клей, либо скотчем.

Конструкция уже становится похожей на лайтбокс.

Обрезаем бумагу для флипчарта. Она достаточно тонкая, чтобы пропускать свет.

Совет: Вы можете использовать любой светорассеивающий материал, например, скатерть.

Накрываем ей прорезы в коробке.

Можно использовать обычные светильники-прищепки, купив к ним энергосберегающие лампы белого света.

Также можно использовать бытовые галогенные прожекторы. Но если лайтбокс небольшой, достаточно будет настольных ламп с гибкой ножкой.

Имейте в виду, что галогенные прожекторы быстро нагреваются, можно обжечь руки или спалить квартиру. Поэтому не оставляйте их включенными на длительное время.

Теперь можно приступать к предметной съемке. Результат наших усилий:

Многие фотографы, особенно начинающие, почему-то считают, что заниматься предметной съемкой возможно только в хорошей студии, да и то, если в ней имеется специальное оборудование. Но это совершенно не так. Они глубоко заблуждаются. Даже дома можно прекрасно организовать небольшую фотостудию для того, чтобы фотографировать предметы. Именно этому и посвящена наша сегодняшняя статья.

Итак, начинаем работу.

Этап номер один. Оборудование, которое нам потребуется

Вариант первый. Создаём предметный столик

Этот вариант, наверное, один из самых простых. Он хорошо подходит для того, чтобы фотографировать небольшие предметы и даже для съемки натюрмортов. Такой домашний предметный столик соорудить совсем не сложно. Это под силу любому фотографу, даже начинающему и неопытному. Для этого нам потребуется лист белого картона достаточно больших размеров, примерно, как лист ватмана. Также нам будет нужна опора для нашего предметного столика. Такой опорой может послужить все что угодно: например какая-нибудь большая толстая книга, что-нибудь из посуды, детская игрушка или даже старый башмак или валенок. Всё равно это опора в кадре будет не видна, она останется за его границами.

Такое импровизированное место для предметной съемки лучше всего организовать на широком подоконнике вашего жилища. При этом очень важно обратить внимание на солнечный свет. Если предмет, который вы фотографируете, окажется в полосе или пятне яркого солнечного света, на стенки вашего предметного столика он будет отбрасывать глубокие грубые и темные и некрасивые тени. А это, сами понимаете, ничуть не украсит ваш снимок, желаемого результата вы не получите. Именно по этой причине устраивать предметный столик лучше всего на окне, выходящем на теневую сторону. Или, в крайнем случае, дождаться для работы другого времени, такого, чтобы солнце ушло на другую сторону вашего дома.

Вариант 2. Самодельный фотобокс для предметной съемки

Современные специальные фотобоксы для предметной съемки стоят весьма недешево, и покупать их для разовых работ дома не имеет совершенно никакого смысла. Давайте попробуем сделать такой фотобокс своими руками из того, что можно найти в каждом доме. Ну, хотя бы из обыкновенной картонной коробки и листа ватмана. На этой фотографии вы видите один из вариантов изготовления такого самодельного фотобокса.

Кое-кто из фотолюбителей умудряются строить подобные фотобоксы прямо на своем компьютерном столе. Делают они это все из того же листа ватмана. Правда, для работы с таким фотобоксом вам потребуется достаточно много осветительных приборов.

Вариант 3. Просто фон

В некоторых случаях фотографировать предметы, особенно мелкие, можно и не на подоконнике. Даже предметный столик или фотобокс строить совсем не обязательно. Можно обойтись и без них. Некоторые Фотографы поступают намного проще. Для этого нужно выбрать самый светлый угол в вашей комнате, или хотя бы хорошо освещенный участок стены. Если стена в вашей комнате не однотонная, то на нее нужно повесить фон. Таким фоном может служить все тот же лист ватмана или кусок ткани подходящего цвета. Предмет, который вы решили сфотографировать, нужно поставить на табурет. Этот табурет, сами понимаете нужно накрыть тем же материалом, из которого вы сделали фон для съемки вашего предмета.

Хочется дать и еще один чисто практический совет. Если вы решили в домашних условиях сфотографировать ювелирные украшения, например любимое колечко жены или самые красивые ее сережки, для съемки эти предметы можно расположить на плитке полированного гранита. Отражающая поверхность этого благородного камня еще больше подчеркнет красоту самих украшений.

Этап номер два. Организуем освещение

Освещение при домашней предметной съемке в первую очередь зависит от того, каким оборудованием вы будете для съемки пользоваться. Если вы решили фотографировать предметы на окне, главным источником света в этом случае у вас, естественно, будет солнечный свет. В качестве дополнительного источника света можно использовать отражатель. Его тоже очень легко сделать самостоятельно из картона и фольги. В крайнем случае, для этой цели — подсветки предмета отраженным светом — можно воспользоваться просто листом обычной писчей бумаги формата А4, или картона. Отражателем может послужить любая светлая поверхность. Даже обыкновенная газета или… приятель в белой майке.

Если для предметной съемки вы решили использовать самодельный фотобокс, вам потребуется как минимум три источника света. Эти источники будут подсвечивать ваш объект сквозь стенки фотобокса сверху и по бокам. Это поможет вам создать на фотографии очень хорошее освещение без резких и грубых теней. В некоторых случаях, если очень постараться, теней вообще можно избежать. В роли таких источников света можно использовать настольные лампы или любые другие светильники, которые вы можно без труда найти в каждом доме.

Этап номер 3. Фототехника, необходимая для предметной съемки

Для того, чтобы ваши снимки получились четкими и резкими, а это в предметной съемке, имеет, согласитесь, очень важное значение, необходимо использовать штатив. Этот нехитрый аксессуар позволит вам избежать вибрации фотокамеры при съемке на длинных выдержках. В крайнем случае, фотоаппарат можно установить на какой-нибудь неподвижной опоре. Также вам потребуется пульт дистанционного управления фотокамерой, или на худой конец, тросик для того, чтобы производить бесконтактный спуск затвора.

Этап номер 4. Процесс предметной съемки

Ну вот, для начала работы у нас все подготовлено. Теперь нам нужно красиво расположить предмет, которые мы будем фотографировать, на нашей импровизированной мини-съемочной площадке, проще говоря, выстрелить в красивую композицию будущей фотографии. Также на этом этапе нужно правильно настроить фотоаппарат.

Естественно, предметную съемку лучше всего вести в ручном режиме. Если фотографировать в автоматическом режиме, то чаще всего неизбежны экспозиционные ошибки. Особенно в том случае, если вы снимаете яркий по своему цвету объект, расположив его на темном или даже черном фоне. Также важно правильно настроить баланс белого и светочувствительность матрицы. Значение ISO должно быть не более 200 единиц. Чем меньше значение ISO, тем меньше уровень шума будет на вашем изображении. В предметной фотографии это тоже имеет важное значение. Ведь предмет должен быть показан на фотографии как можно более естественным.

Не забудьте отключить вспышку на вашем фотоаппарате. Для того чтобы получить качественный снимок предмета, света от окна или настольные лампы будет вполне достаточно.

Ну вот, настало время сделать первый пробный снимок. Рассмотрите его внимательно и проанализируйте результат своей работы. Если вы увидите на снимке экспозиционные ошибки, нечеткую резкость, если вас не устроит освещение или что-то еще, исправьте все эти огрехи с помощью изменения настроек фотокамеры или схемы освещения и повторите съемку. А если все получилось хорошо, так как вы и планировали, смело продолжайте работу. Все у вас должно получиться.

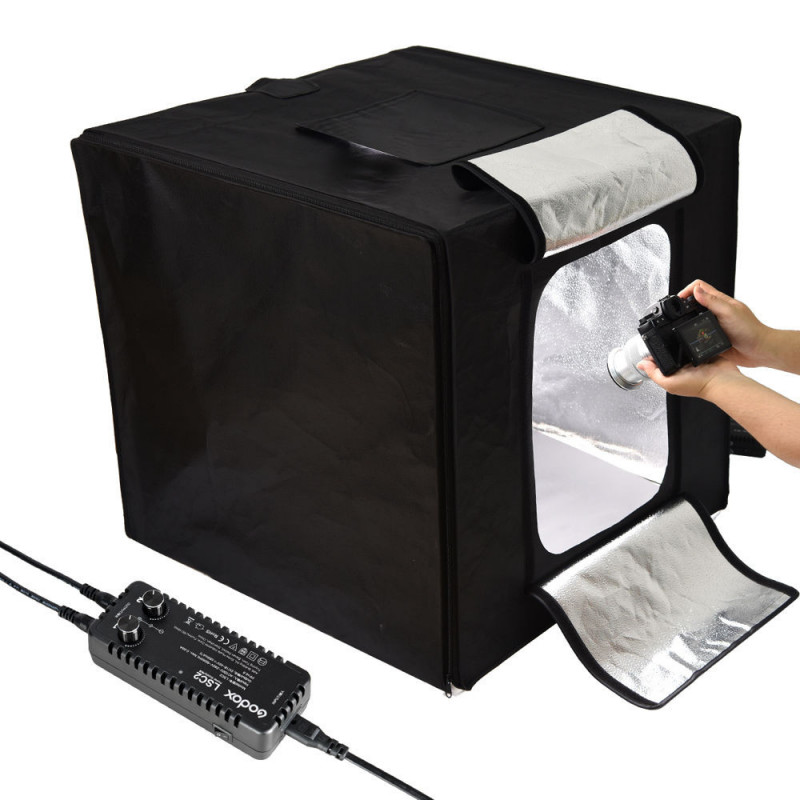

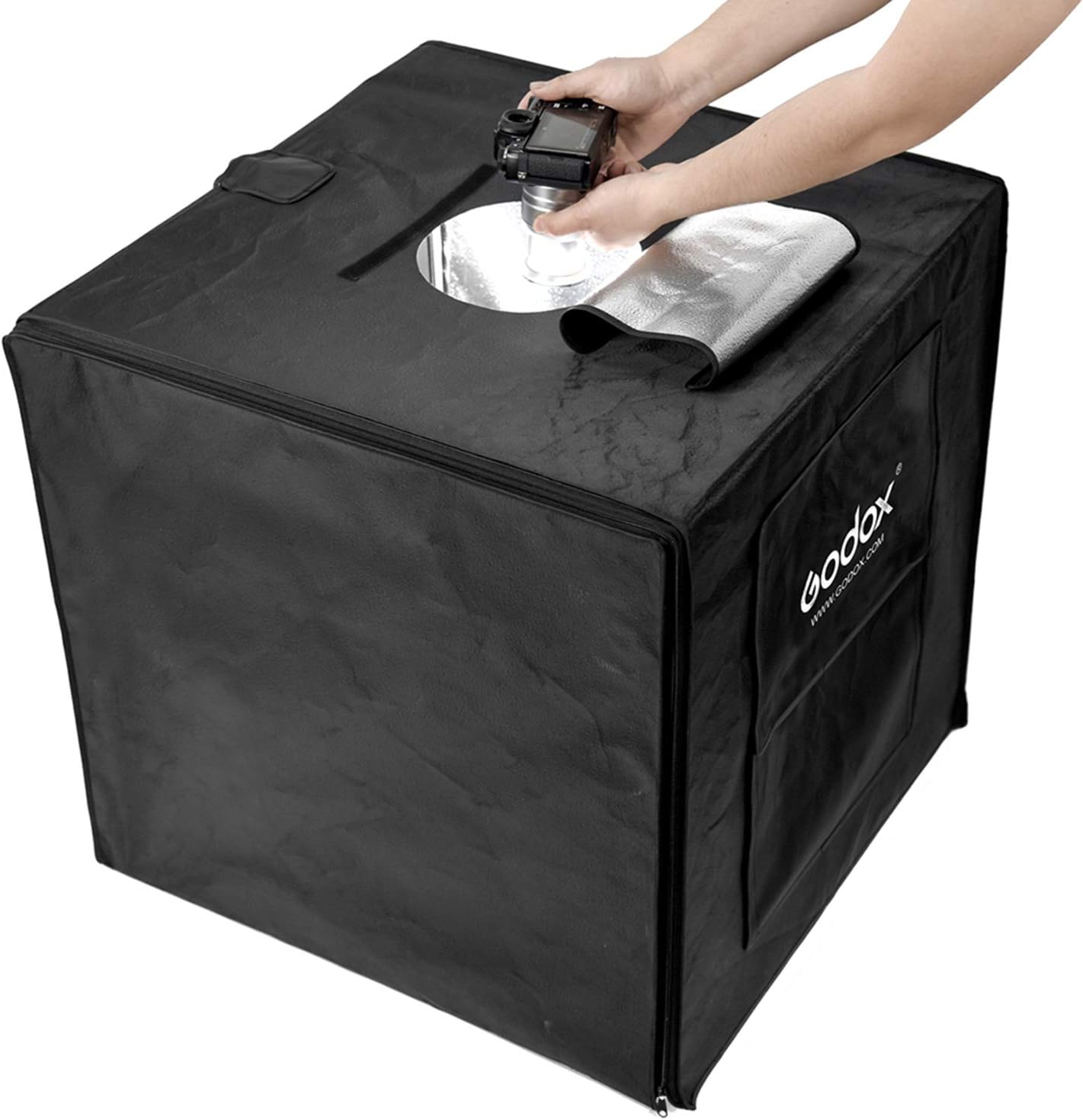

Лайтбокс для предметной съемки в домашних условиях. Складной фотобокс своими руками Как сделать коробку для фотографирования

Что это?

Зачем?

Причины могут быть самыми разными:

Нравятся фотографии на белом фоне
Хочется иметь свою «мини-студию»
Интересует предметная /макросъемка
Условия в квартире не позволяют добиться качественных фото
Нравится работать руками

Почему именно такой?

В сети можно найти множество статей о том, как можно сделать свой лайткуб из картонной коробки.

И у меня был такой куб.

Конструкция

Для создания лайтбокса понадобится

Ватман
Короба для проводов
Гофрированная бумага
Двухсторонний скотч
Маленькие гвоздики

Короба ~160р, Ватман ~20р, Гофрированная бумага ~50р, Скотч ~40р, гвоздики ~30р. Итого 300р.

Свет

На фотографии в начале прошлого раздела можно увидеть 2 лампы и 2 светильника.

У меня до этого был настольный светильник и светильник «прищепка», но у них были разные цоколи. Решил докупить вторую такую же «прищепку» и взять две энергосберегающие лампы – 23W (соответствует 160W для лампы накаливания), 4200К (яркий белый свет). Такие 2 светильника и 2 лампы обойдутся в 800-900р.

Сборка

Для того чтобы соединить «палки» между собой, я использовал особенность коробов – полую конструкцию:

А места соединения закреплял небольшими гвоздиками:

Сначала сделал боковые стороны:

А потом снова использовал полую конструкцию коробов для сооружения основания:

Спустя некоторое время был готов скелет:

После приделал днище и наклеил ватман (чтобы получился «предметный стол»):

В конце приклеил по бокам и сверху лайтбокса гофрированную бумагу:

Результат

«Рабочее» состояние лайтбокса:

Примеры полученных фотографий

Уже пару лет моим фотоаппаратом является Nikon Coolpix L110 (бюджетный гиперзум). Все фотки делались с помощью него.

Итого

Удачи с экспериментами!

Стоимость изготовления и компоненты

Изготовление фотобокса

Сюрприз, конечно, но вполне приемлемый – будем работать не с овалами, а с кольцами.

Когда все детали будут готовы, начинаем поочередно обрабатывать бейкой каждое из колец.

Первый снимок вышел так себе, потому что это «белое на белом».

А вот здесь уже лучше: все четко видно, вплоть до надписей на флакончиках.

Для изготовления лайтбокса нам понадобится:

картонная коробка
лист ватмана (размер зависит от величины коробки)
скотч
клей (карандашный или ПВА)
линейка
бумажный нож и ножницы
бумага для флипчарта
2 светильника-прищепки
2 энергосберегающие лампы белого света

Делаем лайтбокс своими руками

Берем картонную коробку. Размер зависит от предметов, которые вы будете фотографировать в лайтбоксе.

Обрезаем лишнее с помощью ножниц и канцелярского ножа.

У нас получается такая конструкция.

Обрезаем ватман, если он слишком большой для коробки.

Крепим ватман на любой клей, либо скотчем.

Конструкция уже становится похожей на лайтбокс.

Обрезаем бумагу для флипчарта. Она достаточно тонкая, чтобы пропускать свет.

Совет: Вы можете использовать любой светорассеивающий материал, например, скатерть.

Накрываем ей прорезы в коробке.

Можно использовать обычные светильники-прищепки, купив к ним энергосберегающие лампы белого света.

Теперь можно приступать к предметной съемке. Результат наших усилий:

Что это?

Зачем?

Причины могут быть самыми разными:

Почему именно такой?

В сети можно найти множество статей о том, как можно сделать свой лайткуб из картонной коробки.

И у меня был такой куб.

Конструкция

Для создания лайтбокса понадобится

Ватман
Короба для проводов
Гофрированная бумага
Двухсторонний скотч
Маленькие гвоздики

Короба ~160р, Ватман ~20р, Гофрированная бумага ~50р, Скотч ~40р, гвоздики ~30р. Итого 300р.

Свет

На фотографии в начале прошлого раздела можно увидеть 2 лампы и 2 светильника.

Сборка

Для того чтобы соединить «палки» между собой, я использовал особенность коробов – полую конструкцию:

А места соединения закреплял небольшими гвоздиками:

Сначала сделал боковые стороны:

А потом снова использовал полую конструкцию коробов для сооружения основания:

Спустя некоторое время был готов скелет:

После приделал днище и наклеил ватман (чтобы получился «предметный стол»):

В конце приклеил по бокам и сверху лайтбокса гофрированную бумагу:

Результат

«Рабочее» состояние лайтбокса:

Примеры полученных фотографий

Уже пару лет моим фотоаппаратом является Nikon Coolpix L110 (бюджетный гиперзум). Все фотки делались с помощью него.

Итого

Удачи с экспериментами!

Съемка товаров для электронных каталогов и интернет-магазинов, украшений, а также набирающая обороты фуд-фотография — далеко не полный перечень того, что сегодня является востребованным. Даже совсем не фотограф, при желании и должной настойчивости, может заработать на предметной фотографии. Если правильно применять устройства и аксессуары, которые в разнообразном виде предлагают производители современного фотооборудования, можно получать великолепное техническое качество у снимков и тратить на постобработку минимум времени.

Проверьте себя — все ли вы знаете о том, как использовать один из наиболее удобных и популярных аксессуаров для проведения предметной фотосъемки.

Диапазона ее работы с головой хватает для того, чтобы решить все задачи, связанные с предметной фотографией и фотосъемки с лайт-кубом, в частности. Приобретение вспышки входит в обязательные условия получения технически грамотных фотоснимков.

Используйте штатив

Если вы используете вспышку, то, скорее всего будете использовать высокую скорость срабатывания затвора, порядка 1/200 или 1/250. Этого хватит для того, чтобы не беспокоиться о естественном дрожании рук, а значит и появления шевеленки в кадре. Но, если вы используете лампы или естественный свет для подсветки лайт-бокса, вам придется работать с гораздо более низкой скоростью затвора, например, 1/30.

Безусловно, можно увеличить до 800-1600, но мы же сейчас ведем речь о качественном результате, без цифрового и цветового шума? Именно поэтому стоит установить камеру на и воспользоваться удаленным спуском затвора. Снижение вероятности даже незначительных сотрясений камеры на порядок повышает качество конечного изображения.

Выберите правильный цвет фона

Мы не раз писали о том, как правильно . Но просто потому, что вы используете световой короб, вовсе не означает, что снимки всегда должны быть . Наличие белого и черного фона означает всего лишь, что вы сможете снимать большинство предметов в традиционном стиле, без теней. Но также вы можете воспользоваться цветными фонами, которые, как правило, идут в комплекте с лайт-боксом, или снимать в , если в последствии будет обработка и замена фона на какой-то экзотический.

Снимайте всегда на возвышении

Даже, если вы пока не чувствуете никакого дискомфорта от многочасового стояния на ногах в неудобной позе, с согнутой спиной, рано или поздно подобное времяпрепровождение даст о себе знать. Установите световой куб на столе, не на полу. Таким образом у вас будет место для маневра. Вы сможете делать снимки с разных ракурсов.

Последний бонусный совет — не существует универсального способа освещения в лайт-боксе. Вы должны уметь управлять светом и не переставать экспериментировать, чтобы получить идеально освещенный объект и технически совершенные изображения.

Удачи в покорении мастерства!

Комплект для сборки светодиодного куба 8x8x8 — как собрать и просмотреть

Комплект для сборки светодиодного куба 8x8x8 от Banggood просто потрясающий! Но сборка и пайка всех этих светодиодов без правильных инструкций может быть кошмаром, и, в конце концов, ваш светодиодный куб может не работать. Чтобы этого не произошло, в этом посте мы рассмотрим и соберем комплект DIY LED Cube 8x8x8 и покажем вам все шаги, которые необходимо выполнить, чтобы успешно построить светодиодный куб.

Примечание: кажется, что в некоторых светодиодных кубах не запрограммированы световые эффекты.В таком случае вам придется программировать куб самостоятельно. Мы предоставляем ссылки на инструкции по программированию в конце этой статьи.

Посмотреть видеоурок

Следующее видео содержит шаги, которые необходимо выполнить, чтобы собрать куб. Для получения письменных инструкций с изображениями продолжайте читать этот пост.

Перед началом работы

Перед началом работы сделаем несколько важных примечаний:

Настоятельно рекомендуем прочитать пост до конца, прежде чем приступить к сборке куба;
Это руководство также может быть полезно для светодиодных кубов из других магазинов.Однако они могут немного отличаться, поэтому мы не можем гарантировать, что инструкции будут работать, но их можно использовать в качестве справочных.
Ваш комплект кубиков от Banggood может немного отличаться. Поэтому всегда устраняйте неполадки на каждом этапе и внимательно анализируйте свой комплект перед началом работы;
Этот комплект требует много пайки, поэтому нужно знать, как паять;
На изготовление куба ушло примерно два дня (всего 16 часов). Мы тщательно выполнили каждый шаг и записали процесс, чтобы вы могли завершить свой куб за меньшее время.Однако на самом деле это зависит от ваших навыков, а также от того, спешите вы или нет;
В комплекте нет инструкции. На странице продукта есть некоторые инструкции, но мы не нашли их очень полезными;
Некоторые последние наборы светодиодных кубов не запрограммированы по умолчанию. Итак, вам нужно будет самостоятельно запрограммировать светодиодный куб.

Где купить?

Комплект для сборки светодиодного куба Geekcreit 8x8x8 был любезно отправлен на обзор от Bangood. Вы можете щелкнуть карточку продукта ниже, чтобы перейти на страницу продукта.

Geekcreit® 8x8x8 LED Cube 3D Light Square Blue LED Электронный комплект для сборки

★★★★★

$ 19,66
$ 17,99

по состоянию на 26 июля 2021 г. 21:36

После сборки ваш куб может легко сломаться, поэтому мы рекомендуем приобрести корпус для размещения вашего куба.Для этого куба есть специальный корпус.

Необходимые инструменты

Для сборки куба помимо набора вам потребуются следующие инструменты и материалы:

Детали комплекта

В ваш комплект должны входить следующие компоненты:

550 светодиодов — в нашем комплекте 3 мм синие светодиоды
печатная плата
Пластиковый ящик для хранения электронных компонентов
Кабель питания

На странице продукта есть описание всех компонентов, входящих в комплект.

1. Разъедините и припаяйте контакты заголовка

В комплект входят два набора по 40 штырей. Вам нужно 72 для вашего набора.

С помощью кусачек сломайте пластмассовые штыри жатки и отделите каждую жатку.

Будьте осторожны, чтобы не погнуть коллекторы! На следующем рисунке показано, что у вас должно получиться после разрушения пластиковой детали.

Вставьте заостренный конец штырей заголовка в белое круглое отверстие в верхней части печатной платы (часть, отмеченная осями x и y в углу), как показано на рисунке ниже.

Затем припаяйте все 72 контакта разъема.

Примечание: на рисунке выше мы еще не припаяли контакты в крайнем правом столбце, но вам следует припаять все эти контакты.

Убедитесь, что все штырьки расположены как можно более вертикально, потому что это сделает ваш светодиодный куб в конце выровненным.

2. Припаяйте нижние компоненты печатной платы

Припаяйте нижние компоненты печатной платы:

10 розеток DIP,
8 резисторов по 510 Ом
2x керамических конденсатора
1x кристалл
1x резистор

Начните пайку мельчайших компонентов, а затем припаивайте гнезда DIP. Пока не подключайте фишки. Вы должны установить микросхемы, когда закончите пайку всех компонентов печатной платы.

Убедитесь, что вы правильно сориентировали DIP-гнезда по полукругу.

На следующем рисунке показано, как должно выглядеть днище вашей печатной платы после пайки компонентов. Вы можете использовать приведенный ниже рисунок в качестве справочной информации, чтобы знать, где припаять каждый компонент.

Примечание : еще раз не подключайте ни одну из микросхем.

Убедитесь, что вы припаиваете массив резисторов в правильной ориентации.Когда печатная плата находится в следующей ориентации, буквы массива резисторов должны быть обращены назад.

3. Припаяйте верхние компоненты печатной платы

Следующий шаг — припайка компонентов вверху. Вот компоненты, которые нужно припаять вверху:

2 электролитических конденсатора — электролитические конденсаторы имеют полярность, убедитесь, что вы разместили их правильно
1x LED — светодиоды тоже имеют полярность
2x 4,7 кОм
1x разъем питания
1x переключатель

Начните с пайки более мелких компонентов, а затем более крупных. Обратите внимание на компоненты, имеющие полярность. Вы можете использовать следующий рисунок в качестве справочной информации о том, где разместить каждый компонент.

После пайки всех компонентов можно вставлять микросхемы в гнезда. Будьте осторожны, чтобы не сломать провод.

4. Проверьте печатную плату

После пайки всех компонентов на печатной плате следует проверить, все ли в порядке.

Поместите 8 светодиодов в печатную плату, как показано на рисунке ниже, с анодом и катодом, как показано.Катод должен быть помещен в коллектор с обозначениями «C1», «C2», «C3» и т. Д.

Подайте на схему напряжение 5 В и нажмите переключатель. Светодиоды должны загореться и отобразить анимацию.

Важное примечание: ваш комплект светодиодных кубов будет отображать анимацию, только если она запрограммирована по умолчанию. Если этого не произойдет, вы, вероятно, не увидите никаких эффектов.

Важное примечание : не приступайте к пайке светодиодных сеток, пока не убедитесь, что ваша схема работает правильно.

Если светодиоды не горят, проверьте еще раз все подключения. Убедитесь, что микросхемы надежно вставлены в гнезда и не сломаны штифты. Также убедитесь, что вы правильно сориентировали светодиоды.

Примечание. , если вы используете совершенно другой комплект, поменяйте местами анод светодиода на катод и посмотрите, работает ли он. Если это работает, обратите внимание на ориентацию ваших светодиодов, потому что вам нужно знать это для следующих шагов.

5. Постройте картонную сетку

Контакты заголовка на печатной плате расположены на расстоянии 15 мм друг от друга.Итак, вам следует сделать сетку с шагом 15 мм. Поскольку светодиоды имеют диаметр 3 мм, вы должны сделать отверстия диаметром 3 мм по краям, как показано на рисунке ниже.

Щелкните здесь, чтобы загрузить сетку в правильном масштабе. Вам просто нужно распечатать его как есть.

Примечание : если в вашем комплекте другой интервал, ваша сетка будет иметь другие размеры.

Приклейте лист с сеткой к куску картона и используйте его в качестве ориентира для отметки отверстий в картоне.Вы можете использовать острый предмет, отвертку или все, что есть под рукой, чтобы проделать отверстия.

Затем убедитесь, что ваш картон совмещен с контактами заголовка печатной платы.

6. Сгибаем светодиоды

Сориентируйте светодиод, как показано на рисунке ниже. Самый длинный вывод — анод (+) вправо, самый короткий вывод — катод (-) слева.

С помощью плоскогубцев согните самый длинный провод назад под углом 90 °. Как показано на рисунке ниже.Сделайте это со всеми необходимыми светодиодами.

Предупреждение : будьте осторожны, когда сгибаете светодиоды, не сгибайте неправильный провод, иначе при установке светодиодных решеток анод переключается на катод.

Примечание : Если на шаге 4 ваши светодиоды расположены так, что анод и катод находятся в другой ориентации (в случае, если у вас есть другой комплект), вы должны разместить светодиод так, чтобы катод находился справа, а затем согните катод.

7.Припаиваем аноды светодиодов

Вставьте светодиоды в картон, как показано на рисунке ниже. Катод светодиода (самый короткий вывод) направлен вверх, а анод светодиода (самый длинный вывод, который изогнут) направлен вправо.

Спаяйте аноды вместе. Затем у вас должен получиться ряд припаянных светодиодов.

Предупреждение : при пайке светодиодов очень важно делать это быстро. Каждое паяное соединение не должно занимать более 1-2 секунд, иначе вы можете поджечь светодиод.

Проверьте светодиодный ряд с помощью мультиметра. Переведите мультиметр в режим проверки целостности цепи / диодов.

Поместите красный датчик на анод первого светодиода и коснитесь катода черным датчиком. Светодиод, которого коснулся черный щуп, должен загореться.

Если один из светодиодов не горит, возможны сценарии:

Неисправная пайка;
вы случайно переключили выводы светодиода;
Светодиод не работает — заменить на новый.

Повторяйте процесс, пока не заполните картон восемью рядами. Всегда проверяйте каждый отдельный ряд при пайке. Заменить вышедшие из строя светодиоды после сборки куба будет очень сложно.

8. Припаяйте катоды светодиодов

Когда у вас будет картон, заполненный 8 рядами светодиодов, вам нужно спаять катоды светодиодов вместе. Для этого шага мы рекомендуем взять что-нибудь высотой примерно 5 мм, чтобы помочь вам согнуть светодиоды. Мы использовали отвертку.

Поместите отвертку между рядами светодиодов, как показано на рисунке ниже.

Затем согните катоды светодиодов вправо — посмотрите на следующий рисунок.

Затем спаяйте катоды вместе.

Предупреждение : обратите внимание, потому что анодный и катодный ряды не должны касаться друг друга.

Затем, используя мультиметр в режиме проверки целостности цепи / диода, проверьте, все ли светодиоды работают правильно.

Повторяйте этот процесс, пока все катоды не будут припаяны друг к другу. В итоге у вас должна получиться светодиодная сетка, как показано на рисунке ниже.

Отсоедините светодиодную сетку от картона.

9. Повторить 8 раз

Повторите шаги 7 и 8 восемь раз, пока не получите 8 светодиодных сеток. Это много пайки — чтобы дать вам представление, нам потребовалось около 45 минут, чтобы припаять каждую сетку.

10. Вставьте светодиодные сетки в плату

Когда у вас будут готовы все светодиодные сетки, следующим шагом будет вставка сеток в штырьки заголовка печатной платы.Вы должны подключить аноды (+) светодиодов к контактам заголовка.

На этом этапе нужно набраться терпения. Вставить выводы в контакты заголовка немного сложно, и вы должны быть осторожны, чтобы не разорвать соединение.

Предупреждение : не подключайте светодиоды к контактам заголовка, помеченным буквой «C» — эти контакты необходимы для подключения катодов.

Не паяйте другие сетки прямо сейчас.

11. Подключите катоды к плате

Вам необходимо подключить катод каждого ряда к контактам заголовка «C1», «C2», «C3» и т. Д.Для этого нужно разрезать изолирующий провод, идущий в комплекте, на несколько частей нужной длины.

Затем подключите катод первого ряда к контакту заголовка «C1». Подключите катод второго ряда к контакту заголовка «C2» и так далее, пока все ряды не будут подключены к контактам заголовка. Взгляните на следующий рисунок, чтобы увидеть, что у вас должно получиться.

Важное примечание: мы спаяли сетки в неправильной ориентации. На шагах 11–14 катоды светодиодов должны быть обращены к противоположной стороне, показанной на изображениях.Все изображения на предыдущих шагах верны.

Например, на этом изображении выводы светодиодов находятся на левой стороне, а ваш должен быть обращен к правой стороне, когда куб находится в этой ориентации.

12. Проверьте светодиодную сетку

После того, как вы припаяли все катоды, проверьте свою светодиодную сетку. Для этого подайте питание на куб и нажмите переключатель.

Ваша светодиодная сетка должна создавать анимацию. Убедитесь, что все светодиоды работают правильно.Если нет, внимательно проверьте все соединения.

Примечание: ваш комплект светодиодных кубов будет отображать анимацию, только если она запрограммирована по умолчанию. Если этого не произойдет, вы, вероятно, не увидите никаких эффектов.

Важное примечание: мы спаяли сетки в неправильной ориентации. На шагах 11–14 катоды светодиодов должны быть обращены к противоположной стороне, показанной на изображениях. Все изображения на предыдущих шагах верны.

13. Соедините светодиодные решетки вместе

После того, как первая сетка будет правильно размещена на печатной плате, вставьте вторую светодиодную сетку в печатную плату.Затем припаяйте свободные катодные выводы к катодным выводам предыдущей сетки, как показано на следующем рисунке. Катоды ваших светодиодов должны быть на левой стороне куба.

Важное примечание: мы спаяли сетки в неправильной ориентации. На шагах 11–14 катоды светодиодов должны быть обращены к противоположной стороне, показанной на изображениях. Все изображения на предыдущих шагах верны.

Повторяйте этот процесс, пока не соберете все светодиодные сетки на свои места.На следующем рисунке показано, как выглядят все светодиодные решетки при пайке.

Важное примечание: мы спаяли сетки в неправильной ориентации. На шагах 11–14 катоды светодиодов должны быть обращены к противоположной стороне, показанной на изображениях. Все изображения на предыдущих шагах верны.

14. Готово!

Поздравляем! Ваш светодиодный куб 8x8x8 готов. Вот как это выглядит:

Демонстрация

Подайте питание на свой куб, нажмите выключатель питания, выключите свет и наслаждайтесь потрясающими анимациями.Вот изображение в формате GIF с некоторыми анимациями.

Посмотрите следующую видео-демонстрацию, чтобы увидеть светодиодный куб 8x8x8 в действии!

[EXTRA] Программирование светодиодного куба

Если ваш комплект светодиодного куба не создает каких-либо эффектов, и вы все собрали правильно, вы, вероятно, получите комплект, который не запрограммирован.

В этом случае инструкции по программированию светодиодного куба 8x8x8 можно найти по следующим ссылкам:

Заключение

В этом посте мы показали вам, как собрать DIY-комплект Geekcreit 8x8x8 LED Cube от Banggood.В комплект входят все необходимые детали, а также несколько дополнительных компонентов, если вам потребуется их замена. В комплекте нет инструкций по сборке. Итак, вот почему мы задокументировали весь процесс строительства.

Мы считаем, что наши инструкции могут помочь многим людям легко создавать свои светодиодные кубы. Паять этот кубик было очень весело, а конечный результат просто потрясающий.

Если вы собираетесь купить один комплект для сборки светодиодного куба 8x8x8, сделайте это — следуйте нашим инструкциям, и сборка будет легкой.Щелкните карточку продукта ниже, чтобы купить кубик на Banggood:

Обратите внимание, что для сборки этого набора требуется несколько часов, терпение и навыки пайки.

У нас есть статьи о других наборах DIY, которые могут вам понравиться:

Надеемся, что эти инструкции были для вас полезны.

Ищете больше отзывов? Не забудьте подписаться здесь, чтобы узнавать о предстоящих обзорах и предложениях!

Спасибо за чтение.

[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE.Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и хитрости! Регистрация открыта, поэтому зарегистрируйтесь сейчас .

Другие курсы RNT

Связанные

Создание светодиодного куба 8x8x8 из набора Amazon — совместимость с Arduino

Я купил этот комплект некоторое время назад, когда собирался собрать светодиодный куб 8x8x8 на базе Arduino. Этот был указан на Amazon как совместимый с Arduino, а это означает, что я смогу перепрограммировать его с помощью Arduino IDE после сборки, чтобы отображать то, что я хочу.

Комплект был доставлен довольно быстро, но не хватало одной довольно очевидной вещи — руководства по сборке. Я заглянул на страницу продукта на Amazon, написал поставщику по электронной почте и искал в Google поставщик и другие наборы кубиков 8x8x8, чтобы попытаться найти руководство. Поставщик так и не вернулся ко мне, и хотя я нашел несколько похожих кубиков, я так и не нашел руководства по сборке для этого конкретного куба, поэтому я упаковал комплект и забыл о нем на несколько месяцев.

Неделю назад снова нашел комплект и решил попробовать собрать.В худшем случае у меня был бы куб, который не работал и был бы просто украшением мертвой полки.

Вот видео сборки и работы светодиодного куба 8x8x8. Подробную сборку читайте в этой статье.

Купите собственный комплект светодиодных кубов 8x8x8

Комплект светодиодного куба 8x8x8 (как в видео, вероятно, не имеет инструкций) — покупайте здесь
8x8x8 LED Cube Kit (лучшее качество, несовместимо с Arduino) — покупайте здесь

Сборка светодиодного куба 8x8x8

Итак, давайте начнем со сборки куба.

Комплект прибыл довольно быстро, и это то, что было доставлено.

Был пакет светодиодов, сказали, что поставляется 550 светодиодов на случай, если какие-то неисправны, печатная плата для монтажа компонентов, а затем небольшой корпус с микросхемами и другими электронными компонентами.

На странице продукта сказано, что куб совместим с Arduino, хотя поставляемый чип представляет собой микроконтроллер STC12C5A60S2. Вам понадобится программный модуль USB-2-TTL, чтобы перепрограммировать этот микроконтроллер. На GitHub есть руководство, хорошее руководство и программное обеспечение для перепрограммирования микроконтроллера STC.

Пайка светодиодных слоев

Я начал с тестирования всех светодиодов. Я никогда не обнаруживал, что новый светодиод неисправен, но поскольку они сказали, что они включают 550 светодиодов на случай, если некоторые из них будут неисправны, я решил сначала протестировать их все, чтобы избежать необходимости замены светодиодов после того, как все будет собрано. Я установил на макетной плате простой блок питания 5 В и резистор 220 Ом и прошел тестирование.

Я не обнаружил неисправных светодиодов, но все же думаю, что стоило сэкономить разочарование, если бы я нашел.

Затем я вырезал лазером шаблон для размещения светодиодов. Вместо того, чтобы пытаться правильно разместить каждый отдельный светодиод, наличие платы MDF, в которую я мог бы вдавить светодиоды, а затем подключать, пока они удерживаются на месте, значительно ускорит процесс и, надеюсь, приведет к красивым прямым и равномерно расположенным сетки светодиодов.

Я вырезал два слоя: один с отверстиями 3 мм для размещения светодиодов и один с отверстиями 5 мм для нижнего разделительного слоя, чтобы светодиоды не касались стола под ними, когда их вставляют в шаблон.

Затем я разместил 64 светодиода на шаблоне, убедившись, что все светодиоды смотрят в одном направлении.

Итак, с более длинной положительной ветвью или анодом с правой стороны и отрицательной ветвью или катодом с левой стороны.

Далее идея состоит в том, чтобы соединить все положительные ветви вместе в каждом столбце и все отрицательные ветви вместе в каждом ряду, убедившись, что они не соприкасаются друг с другом. Я начал с негативов, согнув их все так, чтобы между ними было некоторое перекрытие.

Затем я спаял их вместе.

Когда все негативы были сделаны, я сделал позитив. Я использовал плоскогубцы, чтобы немного отодвинуть изгиб от задней части светодиода, чтобы положительные контакты находились на расстоянии около миллиметра от отрицательных контактов. Оглядываясь назад, можно сказать, что эти ножки должны были быть согнуты в противоположном направлении, чтобы сохранить соединения на задней стороне куба, когда он выставлен на обозрение, но в конечном итоге это не особенно заметно.

Я продолжал это до тех пор, пока все столбцы и строки на этом слое не были соединены.

Затем я снова проверил светодиоды, на этот раз проверив паяные соединения. Я использовал для этого небольшой батарейный блок и просто провел проводами по столбцам и рядам, проверяя, загорелся ли каждый светодиод. Я был рад, что сделал это, так как обнаружил два плохих соединения на моем первом слое.

Затем я аккуратно удалил слой светодиодов с шаблона, стараясь не погнуть ножки светодиодов.

Меня беспокоило, что я мог повредить некоторые стыки при удалении светодиодов, поэтому я снова протестировал этот слой после того, как удалил его с шаблона.

Последующие слои я тестировал только после удаления их из шаблона. Следующие несколько прошли намного лучше, но я все же обнаружил одно или два плохих соединения, и один светодиод был установлен неправильно.

Создание этих слоев — самая трудоемкая часть сборки, но время, потраченное на это, приведет к гораздо более аккуратному виду куба в будущем. Также определенно стоит потратить дополнительную минуту или две между слоями, чтобы проверить все соединения. Даже отремонтировать один-единственный плохой стык после сборки куба будет практически невозможно, не повредив его при повторном разборке.

Пайка компонентов печатной платы

Когда все слои светодиодов были сделаны, я начал с пайки компонентов на место.

Здесь возникли некоторые догадки. При создании слоев было довольно очевидно, что светодиоды должны быть подключены определенным образом, но менее очевидно, какие конденсаторы и резисторы находятся в каких местах на печатной плате, если на ней нет маркировки. .

Два электролитических конденсатора имели одинаковое значение, несмотря на то, что маркировка на печатной плате была разного размера, поэтому я просто установил их в двух доступных местах.Керамические конденсаторы были одинакового размера, хотя их было три в комплекте и только два места на печатной плате для них. Я также заметил, что были поставлены два резистора разного номинала: 2 одного сопротивления и 8 другого. Я заметил, что на печатной плате было два резистора с одной стороны и 8 с другой, поэтому я решил установить их с двумя одинаковыми с одной стороны и 8 другими с другой стороны и надеяться на лучшее.

Есть чипы трех разных размеров. Те, которые имеют одинаковый размер, все одинаковы, поэтому их довольно легко определить, а остальные компоненты можно определить на основе отверстий в печатной плате.

Последней частью сборки печатной платы является установка этих держателей для светодиодных ножек на плату для подключения светодиодов. Я разрезал полоски на отдельные булавки, а затем отломил от них пластик. Затем я установил по одному на каждое отверстие на печатной плате. К счастью, их можно было установить со стороны компонентов печатной платы, так как задняя сторона некоторых из этих контактов была закрыта гнездами IC, о чем я раньше не думал.

Я также заметил, что на печатной плате есть места для некоторых штырьков заголовка и двух кнопок, но компоненты не были поставлены.Я предположил, что контакты заголовка предназначены для программирования микросхемы, а кнопки можно использовать для изменения дисплея, который в настоящее время запускается на кубе, но это, вероятно, также не было предварительно загружено в микросхему. Я решил установить эти компоненты, так как у меня было несколько кнопок и контактов, и я хотел иметь возможность перепрограммировать чип позже.

Сборка слоев куба

Теперь, когда все компоненты на месте, я могу подключить светодиоды.

Из других кубов, которые я видел в сети, я предположил, что положительные ножки светодиодов входят в отверстия непосредственно под кубом для столбцов, а отрицательные ножки будут соединяться слоями и подключаться к держателям рядом с кубом.Оказалось, что отрицательные ножки на моих светодиодных слоях должны были быть с другой стороны, так как это была обратная сторона куба, но это не имеет особого значения.

Установлен первый светодиодный слой.

Затем я установил им оставшиеся светодиодные слои.

После того, как слои были установлены, я согнул отрицательные ножки под углом 90 градусов, чтобы соединить каждый слой вместе, и спаял их вместе.

Следующей загадкой было решить, какой слой к какому пронумерованному держателю подключать.Я не был уверен, должен ли вывод 8 идти на нижний или верхний слой? На одной диаграмме в руководстве по другому кубу слои помечены как 1, что является верхним слоем, а изображение рядом с ним ясно показывает, что нижний слой подключен к 1.

Я решил временно подключить их, есть большая вероятность, что я ошибаюсь.

Другая проблема заключалась в том, что красный изолированный провод, поставляемый для соединения слоев с держателями, был слишком коротким на 2-3 см. Я не тратил его на неправильную длину или зачищал слишком много провода, поэтому я не уверен, почему он был слишком коротким.Я составил план кратчайшего соединения и был готов включить куб.

Включение куба

Я подключил блок питания к зарядному устройству USB и нажал переключатель, чтобы включить его.

Встроенная программа вначале немного странная, и не совсем понятно, работают ли слои или нет. Я бы подумал, что хорошим начальным тестом будет последовательное включение всех светодиодов или хотя бы слоев.

Я оставил его включенным, и в конце концов начали появляться некоторые узнаваемые узоры, и казалось, что я правильно угадал слои.Была типичная анимация типа «дождь», когда светодиоды падают с освещенного верхнего слоя, а верхний слой фактически находится наверху куба, поэтому я предполагаю, что я правильно понял номера слоев. Если бы они ошиблись, то дождь пошел бы вверх.

Как и ожидалось, кнопки, похоже, ничего не делают, но я постараюсь запрограммировать их, чтобы изменить то, что отображается на кубе, как только я выясню, как это запрограммировать. Также кажется, что резисторы установлены правильно, нет явных ярких или тусклых строк или столбцов.

Теперь я попытаюсь понять, как его запрограммировать, а также сделаю для него прозрачный акриловый футляр.

Вы пробовали построить свой собственный светодиодный куб 8x8x8? Как все прошло и вы собрали его с нуля или использовали комплект? Дайте мне знать в разделе комментариев ниже.

Создание программируемого светодиодного куба Великолепный 3D-дисплей с бесконечными возможностями

Великолепный 3D-дисплей с бесконечными возможностями

Автор: Роберт Конг

Описание: LED Cube Kit
Время сборки: 6 часов
Уровень квалификации: Средний-Продвинутый

Шестьдесят четыре светодиода составляют этот куб 4x4x4 , управляемый микроконтроллером Atmel Atmega16.К каждому светодиоду можно обращаться индивидуально в программном обеспечении, что позволяет отображать потрясающие 3D-анимации!

Необходимые инструменты:
Кусачки
Плоскогубцы
63/37 Припой
Флюс для припоя
Фитиль припоя
25Вт Паяльник
Паяльная подставка
Губка
Светодиодный тестер

Дополнительные материалы:
Конденсатор 10 мкФ
1000 мкФ конденсатор
7805T Транзистор
Зажим аккумулятора
9V аккумулятор

LED Cube Kit Включает:

Светодиодные кубы

основаны на оптическом явлении, называемом постоянством зрения или POV.Если вы мигаете светодиодом очень быстро, изображение остается на сетчатке некоторое время после выключения светодиода. Очень быстро мигая каждый слой куба один за другим, он дает иллюзия трехмерного изображения, это также называется мультиплексированием.

Светодиодный куб состоит из столбцов и слоев. Каждый из 16 (анодных) столбцов и четырех (катодных) слоев подключается к плате контроллера отдельным проводом и может управляться индивидуально.

Анодный (красный) и катодный (синий) слои.

Шаг 1. Выбери хорошее время

Чтобы спаять 64 светодиода, потребуется много времени.

Шаг 2: Создайте свои светодиодные слои

Паять от руки решетки из светодиодов 4х4 выглядело бы ужасно. Чтобы получить ровные светодиодные сетки 4×4, мы будем использовать шаблон, чтобы удерживать их на месте. Кроме того, чтобы свести к минимуму добавление или обрезку проводов, мы будем использовать ножки светодиодов для соединения светодиодов вместе.

Шаблон куба (простой способ): Найдите кусок перфорированной доски, на котором уже просверлена сетка 4×4 с интервалом 1 дюйм между отверстиями.Сложите дважды кусок алюминиевой фольги поверх доски и закрепите скотчем. Фольга будет удерживать светодиоды на месте и защищать плату во время пайки. Используйте один светодиод, чтобы проделать отверстие размером со светодиод в фольге для каждого отверстия.

Шаблон куба (не такой простой способ): Найдите кусок дерева, достаточно большой, чтобы образовать сетку 1 дюйм 4×4 (оставьте немного больше места). Нарисуйте сетку линий 4×4 с интервалом 1 дюйм. Сделайте вмятины в точках пересечения кернером. Просверлите 16 отверстий достаточно маленького размера, чтобы светодиод оставался на месте, и достаточно больших, чтобы светодиод можно было легко вытащить (не сгибая провода).

Поместите светодиоды в шаблон, чтобы убедиться, что они расположены правильно.

Шаблон Pegboard / фольги
Деревянный шаблон

Шаг 3: Проверьте каждый светодиод

По понятным причинам жизненно важно, чтобы светодиоды работали. Я на собственном опыте выяснил, что намного проще протестировать отдельные светодиоды, прежде чем спаять их вместе. Воткнуть утюг, чтобы вытащить поврежденный светодиод в середине куба, так же сложно, как это звучит. Найдите время, чтобы проверить их.

Вы можете подключить светодиоды к источнику питания 3 В и кратковременно включить их, использовать тестер светодиодов или просто использовать батарейку типа «таблетка».Держите монетный элемент между ножками светодиода, а затем сожмите ножки. Вам не нужен резистор, так как батарейка работает от 3 В, и вы дотрагиваетесь до нее всего на пару секунд.

Шаг 4: Пайка светодиодных слоев

Чтобы сделать кубик из четырех слоев светодиодов 4×4, согните их катоды (более короткий вывод) и спаяйте их вместе. Вы должны учиться на моих ошибках. Вот несколько советов по пайке, которые я узнал.

Гигиена паяльника: Держите паяльник в чистоте. Это означает, что нужно протирать губкой каждый раз, когда вы ее используете или когда видите, что кончик загрязняется. с флюсом или окислением, даже если вы находитесь в процессе пайки.Наличие чистого паяльного жала значительно упрощает передачу тепла к объекту пайки.

Скорость пайки: Входите и выходите быстро. Нанесите на железный наконечник небольшое количество припоя. Прикоснитесь к части, которую хотите припаять, стороной утюга, куда вы только что положили немного припоя. Дайте мишени нагреться в течение 0,5-1 секунды, а затем коснитесь другой стороны мишени. пайка припоем. Снимите паяльник сразу после нанесения припоя.

Ошибки и остыть: Если вы допустили ошибку (например, если провода сдвинутся до того, как припой затвердеет, или вы не примените достаточно припоя), не пытайтесь сразу же повторить попытку .Светодиод уже очень горячий, и если приложить больше тепла к паяльнику, он станет только горячее. Перейдите к следующему светодиоду и дайте ему остыть в течение минуты или дуйте на него, чтобы снять немного тепла.

Чтобы создать свой слой, разместите светодиоды в шаблоне на двух внешних рядах в форме буквы «L» (см. рисунок ниже) и спаяйте их вместе. Продолжайте вставлять светодиоды ряд за рядом и спаивать их вместе (переход по одному ряду за раз оставляет вам место для пайки), пока вы не завершите ряды. Добавьте поперечные распорки проводов спереди, где ряды светодиодов не соединены (используйте тот же соединительный провод, но снимите пластиковое покрытие и выпрямите провод).

Выпрямите вертикальные ножки светодиода. Не снимайте вкладку с верхнего правого светодиода — вы будете использовать это позже.

Оставьте угловую ножку — вам понадобится позже. Собранные слои

Шаг 5: Спаяйте слои вместе

Не торопитесь, создавая слои. Качество и внешний вид вашего финального куба зависит от аккуратности и равномерности слоев.

Выберите лучший кусок слоя и верните его в шаблон. Это будет верхний слой.

Может быть сложно удерживать один слой над другим во время пайки. Вы можете использовать третью руку, или я использовал батарею на 9 В, которая является идеальным размером, чтобы помочь создать правильное расстояние.

Предупреждение: Заклейте полюса батареи изолентой, чтобы случайно не перегрузить светодиоды во время пайки.

Тщательно выровняйте слои и припаяйте угловые светодиоды. Затем припаяйте все светодиоды по краю куба, перемещая батареи 9 В по мере движения, обеспечивая параллельную пайку слоев.Затем переместите батарею 9 В в середину куб, задвигая его с одной из сторон, и припаять пару светодиодов посередине.

Теперь ваш куб должен быть достаточно стабильным, поэтому вы можете продолжить пайку остальных светодиодов без использования дополнительной опоры. Когда вы припаяли все столбцы, пора снова проверить светодиоды. Помните вкладку, торчащую из правого верхнего угла слоя? Теперь пришло время использовать его для проверки ваших светодиодов.

Я использовал свой собственный настольный блок питания, но не стесняйтесь использовать другие источники 3 В для тестирования.Я рекомендую закрепить два провода на батарее 3 В с помощью изоленты и использовать их для проверки. Прикоснитесь отрицательным проводом к слою, который вы хотите проверить, а положительным проводом — к столбцу, который хотите проверить. Вы должны увидеть, как загорится отдельный светодиод. Продолжайте касаться каждого столбца в каждом слое, чтобы убедиться, что все они работают.

Тестирование светодиодов

Припаяйте и проверьте оставшиеся слои. Поздравляю, вы на полпути!

Шаг 6. Построение схемы куба

Схема управления светодиодным кубом показана на схематическом изображении ниже.Я изменил исходную схему, чтобы уменьшить беспорядок и путаницу. Найдите время, чтобы прочитать и полностью понять эту схему. Я обнаружил, что создание контроллера — самая трудоемкая и сложная часть проекта. Нажмите, чтобы увеличить

Я счел полезным разбить эту схему на три части: подключение, питание и прочее.

Подключение: Вот так мы «привязываем» мозг к кубу. Контакты 22-29 и 33-40 используются для подключения 16 анодных колонок к ATmega16.Контакты 18-21 подключаются к транзисторам, управляющим питанием каждого из четырех катодных слоев. Важно учитывать, какие выводы относятся к определенным столбцам и слоям, но мы вернемся к их физическому подключению на следующем шаге.

Мощность: Подача питания на куб должна осуществляться по шине. С помощью шины мы можем соединить несколько клемм друг с другом с помощью общих полос, идущих вдоль боковой стороны платы. Эти шинные полоски пригодятся, когда вы хотите подать питание, потому что они локализуют все соединения питания и заземления в одной точке, чтобы вы могли уменьшить количество проводов, проложенных под вашей платой.Обозначьте полосы автобуса цветным маркером, чтобы облегчить их идентификацию.

Для питания вашего куба вы можете подключить программатор AVR (перемычка включена) к 10-контактному разъему или использовать внешний источник питания. Использовать программатор очень просто; прикрепите кубик к программатору и подключите программатор к компьютеру. Если у вас хорошая пайка и у вас установлены правильные драйверы, этот маленький программатор должен полностью запитать ваш куб. Используя внешний источник питания, ваш куб становится мобильным, поэтому необходимо построить приложение к вашей схеме (найдено в нижнем левом углу схемы).

Теперь давайте построим вашу схему. Разложите все компоненты на печатной плате, чтобы минимизировать количество проводов, проходящих под платой. Обязательно правильно сориентируйте транзисторы, светодиоды состояния и поляризованные конденсаторы. Найдите контакт 1 на микросхеме и разъеме. В этом видео показан трюк с пайкой когда провода становятся грязными.

Чтобы снизить вероятность ошибки, используйте провода разного цвета и сохраняйте компактную компоновку с одной стороны платы и аккуратный. При пайке используйте флюс.

Разместите плату компактно и аккуратно.

Шаг 7: Подключение платы

Пришло время подключить куб. Аккуратно установите куб на плату и припаяйте углы, затем края и затем отцентрируйте. Аккуратная компоновка платы сводит к минимуму беспорядок при подключении.
Затем мы сделаем заземление для каждого слоя. Это можно сделать, сделав крючки для проволоки с каждым слоем, как показано на рисунках ниже (используйте тот же провод для подключения, но снимите пластиковое покрытие и выпрямите провод). L-R: Крупный план заземления и все вместе.
После того, как катоды были заземлены, аноды необходимо подключить к ATmega16. На рисунке ниже показано, как правильно подключить 16 резисторов и 16 анодов. Схема подключения выводов для светодиодного куба

Шаг 8: Код и программирование

Теперь у вас есть светодиодный куб. Чтобы использовать его крутость, ему нужна программа! Я прикрепил драйвер для рендеринга трехмерного пространства данных на кубе и функции для отображения некоторых интересных визуальных эффектов на кубе.Вы можете использовать мой код, написать свой собственный или использовать его для создания бесконечных эффектов.

Чтобы скомпилировать программу, откройте командную строку, войдите в каталог с исходным кодом и введите «make» в командной строке. Теперь у вас должен быть файл с именем main.hex в исходном каталоге. Следующий шаг покажет вам, как поместить этот код в ваш куб. Скачайте файлы.

Чтобы запрограммировать микроконтроллер, загрузите последнюю версию AVRDUDE, доступную здесь.

Будьте осторожны при выполнении следующих шагов. Если вы ошибетесь, вы можете навсегда вывести из строя свой микроконтроллер!

1. Прежде всего, давайте посмотрим, сможем ли мы установить связь с AVR. Подключите программатор к кубу и компьютеру.

Подключите программатор куба к компьютеру.
2. Откройте командную строку. Введите команду «avrdude -c usbtiny -p m16», где -c указывает программиста, а -p модель AVR. Вы можете увидеть результат на изображениях ниже.

3. Теперь загрузите прошивку: «avrdude -c usbtiny -p m16 -U flash: w: main.hex «. К этому моменту куб должен перезагрузиться и начать что-то делать. Он будет работать на частоте 1 МГц (очень медленно), используя свой внутренний генератор. Некоторые светодиоды не будут работать, потому что некоторые порты GPIO используются для JTAG по умолчанию.

4. Чтобы включить внешний генератор и отключить JTAG, нам нужно запрограммировать байты предохранителя: Запустите «avrdude -c usbtiny -p m16 -U lfuse: w: 0xef: m» Запустите «avrdude -c usbtiny -p m16 -U hfuse: w: 0xc9: m».

После записи правильных байтов предохранителя куб должен перезагрузиться и начать работать с нормальной скоростью, при этом все светодиоды будут работать.Приведенные ниже снимки экрана — это то, что вы должны увидеть, если правильно ввели команды.

LED Cube 4x4x4 в действии

Устранение неисправностей

1. Проверьте работу пайки. Убедитесь, что выводы припоя не касаются друг друга.
2. Проведите тест непрерывности между каждым подключением, используя распечатку схемы.
3. Выполните проверку целостности цепи между массой и питанием.
4. Убедитесь, что поляризованные компоненты правильно сориентированы на плате (например,г., микросхемы, конденсаторы и светодиоды).
5. Убедитесь, что штыри разъема правильно припаяны.
6. Проверьте детали на предмет повреждений.
7. Убедитесь, что при подключении программатора загорается зеленая лампочка.
8. Программатор должен подать на куб 5 вольт с перемычкой в положении «ON». В противном случае используйте другой источник питания для проверки куба.

По-прежнему нужна помощь?

Дважды проверьте оригинальный рецепт светодиодного куба 4x4x4 на Instructables здесь.

Чтобы получить больше удовольствия от светодиодного куба, посетите страницу chr участника Instructables здесь.

Возможности для развлечения и ослепления безграничны для вашего светодиодного куба.

• Для большей яркости можно использовать светодиоды большего размера (убедитесь, что вы используете резистор правильного номинала).
• Установите фонари, эм, прицелы высоко, увеличьте размер до куба 8x8x8 (вам может потребоваться дополнительная микросхема или регистры сдвига).

Нажмите здесь, чтобы открыть версию для печати

Этот проект был собран Ари Дубински и Брэдом Эккертом. В настоящее время Ари посещает Cal Poly San Luis Obispo для получения степени в области электротехники и объединился с Jameco, чтобы ускорить свое обучение, а также протянуть руку помощи крупному дистрибьютору электроники.Его интересы включают измельчение на гитаре, электронику и производство музыки.

Брэд вырос в California Bay Area и сейчас посещает MIT . Он хочет стать инженером, любит создавать вещи и играть с роботами.

Если у вас есть история или проект в области электроники, которым вы хотели бы поделиться, отправьте электронное письмо [электронная почта защищена].

DIY Kit 8x8x8 3D LED Light Квадратный LED Blue Ray 3 мм — LED Cube Electronic Suite

Все категорииВсе продуктыХлебные доски и аксессуарыКристаллические осцилляторыДатчики Медицинские датчикиUSB-хост и аксессуарыСветодиодные и лазерные источникиКабели и преобразователи данныхВидео и ТВ аксессуарыРоботики | Аксессуары для робототехникиОптопарыКоробки и корпусаБаззеры, пьезо и микрофоныКнопки для клавишПанельные измерители и комплекты микроконтроллеровРегулятор напряженияТриак и тиристорыРеле и релейные модулиПродукты для интеллектуального домаПлаты для Интернета и беспроводной связиМостовые выпрямителиУправление доступом и RFIDДиоды и стабилитроны DC-преобразователи Ультра-переходники постоянного тока / DC модулиИсточник питания-SMPSAudio | Звук | КамерыВентиляторы постоянного токаТеплоусадка и упаковкаПлаты и экраны ArduinoПлата Raspberry PiЭлектронное управлениеРегулируемый источник питания постоянного токаВинты и гайкиПродукты SparkFunКонтроль жидкостиИндуктор / катушкиСпрей, очистители и клейСтабилизатор и инвертор питанияСолнечные элементыРоторный энкодерАксессуары для аккумуляторных батарей и зарядные устройства Аккумуляторные батареи Аккумуляторные батареи и зарядные устройства Плата (BMS) Зарядные устройства для аккумуляторов Разъемы IDC-разъемы (FC-Sockets) Разъемы SMA и BNC Клеммы кабелей Общие разъемы Разъемы питания Контактные разъемы Клеммные колодки Сверхминиатюрные разъемы RJ Разъемы USB Разъемы RCA Специальные разъемы Водонепроницаемые и пыленепроницаемые разъемы Банановые вилки и аудиоразъемы Электрические вилки РазъемыКонденсаторыПлата для разработки (с открытым исходным кодом) PIC Microchip Raspberry Pi Arduino ARM Processor RAM Training Board TEXAS INSTRUMENTS FPGA Kits Предохранители Стеклянные предохранители Керамические предохранители Fast Blow Карманы для предохранителейПрограммисты и тестеры IC Разъемы IC и адаптеры IC Интегрированные схемы (ИС) Микроконтроллеры MCU TTL и CMOS IC 74xx, 40xx и 45xx IC Датчик температуры IC Конвертеры АЦП и ЦАП Специальная функция IC Драйверы и контроллеры двигателей IC Протоколы IC USB, RS232 и RS485 IC Таймеры и Часы реального времени (RTC) Источники опорного напряжения ИС Память ИС Усилители | Операционные усилители | Матрица транзисторов ИС компаратора и драйверы ЖК-модули ИС Символьный ЖК-дисплей Графический ЖК-дисплей | OLED Uart Smart TFT LCD Модуль Измерительные приборы HDMI LCD Цифровой мультиметр Токоизмерительные клещи | Измерительные аксессуары для измерителей мощности Осциллографы и функциональный генератор Заземление | Тестеры сопротивления изоляции Кабельный тестер | Логический зонд Измерители окружающей среды и тестеры Продукция торговой марки UNI-T Дальномер Тахометр (измерение числа оборотов в минуту) Мультиметр с автоматическим выбором диапазонаДвигатели, приводы и детали ЧПУ Шаговые двигатели и приводы Двигатели постоянного тока Управление движением (монтажная плата) Шарико-винтовая передача и ходовой винт Гибкая муфта Линейная направляющая и подшипник Шпиндели Зубчатая рейка Рельс и шестерни Кабельная цепь Драйвер двигателя постоянного тока Алюминиевые профили Маленькие роботизированные сервомоторы Шаговые двигатели с замкнутым контуром Концевые фрезы и цанги Промышленные серводвигатели переменного тока Инструменты для печатных плат Электропитание с фоторезистом печатной платы (различных размеров) Отверстия на печатной плате (прототип печатной платы и Veroboard) ) Распорки для печатных платРезисторы и потенциометры Резисторные сети (матрица) Фоторезисторы на основе компакт-дисков (LDR) NTC | Резисторы RTD Силовые резисторы 5 Вт и 10 Вт Резисторы SMD Углеродный резистор 1/4 Вт Значения Ом 1/4 Вт Значения Кило Ом 1/4 Вт Значения Мега Ом Потенциометры Провода и крокодилы Кабели и разъемы типа «крокодил» Провода с предварительно обжатыми выводами Транзисторы Транзисторы MOSFET и JFET-транзисторы Затворные полевые МОП-транзисторы Биполярные транзисторы общего назначения IGBT-транзисторыИнструменты Обжимные инструменты Другие инструменты Инструмент для зачистки проводов и ниппели Пинцет Компоненты и ящики для инструментов Микроскоп и лупы Отвертки Набор инструментов Проводящая жидкость Шестигранный ключ | Звездный ключ | Гаечный ключ Измерительные и измерительные инструменты Сверлильные и шлифовальные инструменты Пайка и демонтаж ЯПОНИЯ Оригинальные инструменты goot ToolsSwitches Переключатель прихвата (кнопки) Микропереключатели Установленные на печатной плате переключатели DIP-переключатели Переключатели включения / выключения питания Термовыключатель Джойстик | Аркадные кнопки Сенсорные переключателиSMD-компоненты SMD-интегральные схемы (IC) SMD-регуляторы напряжения SMD-транзисторы3d-детали для принтеров и детали для 3D-принтеров с нитью накаливания DIY и электроника для детей Простые проекты DIY и детская электроника Профессиональные проекты DIY

красочный Dream Light Cube 5 мм светодиодная мигающая лампа круглый DIY Kit музыкальный спектральный модуль 8×32 матрица для рождественского подарка на день рождения

Теплые советы:
Эту установку своими руками сложнее установить, подождите, пока установка не будет завершена !!!
Перед началом установки настоятельно рекомендуется просмотреть руководство по установке !!!

Описание:
Это набор для сборки легкого куба, который вам нужно сварить и собрать самостоятельно.Нижняя пластина состоит из печатной платы и компонентов. 256 светодиодных ламп образуют цилиндрическое стерео пространство. Разнообразные крутые модели, демонстрирующие трехмерный эффект. Лучше смотреть ночью.

Функция:
1>. Конструкция лампы 8 * 32 (точечная)
2>. Различные режимы можно переключать по вашему желанию:
— Offline анимационные модели (до десятка)
— Анимационная модель алфавита (четыре английских фестиваля)
Четыре английских выражения:
Я ЛЮБЛЮ ТЕБЯ
С ДНЕМ РОЖДЕНИЯ,
С НОВЫМ ГОДОМ,
С РОЖДЕСТВОМ,
— Режим музыкального спектра (четыре режима звука)
Спектральный режим должен быть связан с входным аудиосигналом, чтобы оптический куб мог побить ритм музыкального спектра.
3>. На плате нанесена классическая черная окраска, которая добавляет таинственности
4>. Кнопки пульта ДУ можно преобразовать в любой режим

Параметры:
1> .Рабочее напряжение: 5 В USB источник питания
2>. Способ установки: Сварочная сборка своими руками
3>. Режим питания: зарядное устройство для мобильного телефона, компьютер, зарядка сокровищ
4>. Материал монтажной платы: 1,6 мм RF — 4 плата
5>. Цвет: Mist Colorful

Список компонентов:

НЕТ.	Название компонента	Маркер для печатной платы	Параметр	КОЛ-ВО
1	74AC573	U1-U5	СОП-20	5
2	ULN2803	U6	СОП-18	1
3	40-контактный разъем IC	U7	ДИП-40	1
4	STC12C5A60S2	U7	ДИП-40	1
5	SMD 0805 Конденсатор	C1, C2	27пф	2
6	SMD 0805 Конденсатор	C5	47пф	1
7	SMD 0805 Конденсатор	C6	10 мкФ	1
8	SMD 0805 Резистор	R1-R5	1К	5
9	SMD 0805 Резистор	R6	10 К	1
10	Кристаллический осциллятор	Y1	12 МГц	1
11	LED Розовый	D1-D4	5 мм	4
12	Разъем MINI USB	П1		1
13	Кнопка	S1		1
14	Инфракрасный приемник	Светодиод-S	VS1838B	1
15	Самоблокирующийся переключатель	S		1
16	Светодиод RGB		5 мм	256
17	Пульт дистанционного управления			1
18	Аудио адаптер			1
19	Штифт мужской		4П	1
20	Винт M3			4
21	M3 Медный столб		M3 * 15	4
22	Акриловый шаблон			1
23	Аудиокабель питания			1
24	Кабель		100 см	1
25	Печатная плата		D115мм	1

ПРИМЕЧАНИЕ: Пользователи могут завершить установку с помощью шелкографии печатной платы и списка компонентов.

Пайка:
Внимание: Электрический утюг 30 Вт, примите антистатические меры, время сварки следует контролировать в пределах 3 секунд.
Процесс изготовления:
1>. Подготовьте шаблоны для изготовления.
2>. Разорвите короткий вывод светодиода (отрицательный полюс) и длинный вывод (положительный) на 90 градусов.
3>. Вставьте исправный светодиод в шаблон, а короткий штифт наружу.
4>. Короткие штыри светодиодов свариваются по часовой стрелке от первой до последней точки.
5>. Когда короткие штыри светодиода свариваются вместе, лишние штыри срезаются. Таким же способом сделайте 8 колец для ламп.
6>. Убедитесь, что положительные электроды между двумя кольцами светодиодных ламп сварены вместе. Пожалуйста, обратитесь к изображению промежутка между слоями.
7>. Сделайте два 4-х слойных светильника, выполнив описанные выше шаги, а затем два 4-х слойных светильника, сваренных вместе, завершите фонарный столб.
8>. Установите столб светодиодной лампы на печатную плату.Приварите положительный полюс (длинную ножку) следующего ряда светодиода к J9 — J40 печатной платы, приварите J1 к первому слою пластины с помощью белой проволоки и приварите J2 ко второму слою. Закончите по аналогии.

Использование музыкального спектра:
1>. Подключите порт T аудиолинии питания к входу корпуса.
2>. Подключите USB-разъем аудиолинии питания к источнику питания USB-интерфейса компьютера или другому интерфейсу источника питания + 5VUSB.
3>.Подключите разъем наушников 3,5 мм аудиолинии питания к одному из двух сидений для аудиосистемы.
4>. Подключите линию аудиовхода аудиоустройства к другому концу двух аудиокресел.
5>. Подключите вход двух аудиокресла к мобильному телефону или компьютеру.

Описание кнопки пульта дистанционного управления:

Здесь инструкция по установке:

Изображение готовой продукции:

Проверено ICStation:

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж через Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).

Мы проверены PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США долларов США. Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Как собрать DIY LED Cube (8x8x8), который воспроизводит музыку!

С тех пор, как я начал изучать электронику, я всегда хотел построить свой собственный светодиодный куб.Но у меня не было ни времени, ни глубоких знаний в области электроники, необходимых для ее создания. Затем я недавно получил письмо от Banggood.com с просьбой просмотреть любой комплект, связанный с Arduino-микроконтроллером, на моем канале THE ELECTRONIC GUY. Итак, просматривая их продукты, я обнаружил этот DIY LED CUBE KIT, который имеет дополнительную функцию музыкального режима. Как собрать светодиодный куб своими руками!

Вот я и собрал комплект перед камерой через 20 дней после оформления заказа. В целом это был интересный проект, и вот мой объективный обзор этого набора для самостоятельной сборки.Прочтите эту статью, а затем решите для себя, покупать вам или нет!

У меня ушло много времени, чтобы разобраться, как пошагово собрать этот комплект. Так что в этом посте я также дам пошаговую инструкцию о том, «как, черт возьми, собирается этот комплект»!

Вы можете купить этот комплект на любом из этих веб-сайтов электронной коммерции (щелкните изображение):

ПРИМЕЧАНИЕ: На сборку этого комплекта у меня ушло 16 часов, поэтому вам нужно запастись терпением.Но в целом это интересный проект, и вы можете многому научиться, собирая комплект.

Время сборки и окончательный оттиск:

** Слайд-шоу

Так как я тогда действительно не имел представления о том, как собирается комплект, мне потребовалось почти 16 часов (без перерыва), чтобы завершить этот проект. Но вы можете завершить этот проект всего за 8 часов, если будете следовать инструкциям, приведенным ниже.

Единственное, что отнимало у меня время при сборке комплекта, это пайка швов, потому что от начала до конца делать больше нечего.Если вы новичок, то этот комплект лучше всего подойдет вам, чтобы улучшить свои навыки пайки.

Так как я всегда хотел иметь свой собственный светодиодный куб, я был потрясен после завершения проекта. Всего имеется 42 привлекательных анимации, которые запускаются, как только LED Cube включается, некоторые из них выдающиеся.

Примечание: Я должен был заказать эту версию многоцветного музыкального светодиодного куба, имеющую три разных цвета (RGB) в одном светодиоде, так как она выглядит более привлекательно.

Музыкальный режим:

Вы можете воспроизводить музыку, используя любой из этих трех:

1.SD-карта

2. Pendrive

3. Мобильный или портативный компьютер с использованием кабеля Aux

Всего 14 анимаций в музыкальном режиме, которые запускаются при воспроизведении музыки. Led cube выглядит более потрясающе по мере того, как паттерны меняются вместе с Beats. Если музыка приостановлена, анимация переходит в состояние «удерживать».

Руководство по эксплуатации:

Хотя собрать комплект (шаг за шагом) несложно, инструкция по эксплуатации написана на ужасном английском. К тому же руководство плохо организовано.Вы не можете просто прочитать руководство и сразу приступить к сборке куба. Вам придется посмотреть много видео, чтобы освоить инструкции, как это сделал я. Но не беспокойтесь; если вы решили купить этот комплект, вы можете найти всю инструкцию (пошаговую) в этом посте.

Распаковка:

Как я уже упоминал, я получил этот товар со склада в Китае на пороге через 20 дней после размещения заказа на Banggood.com. Хотя коробки не было, упаковка была хорошей с трехслойной защитой:

** Слайд-шоу

Все компоненты были правильно размещены внутри этого герметичного толстого контейнера:

В упаковке:

1.Светодиодный пакет

2. Акриловый лист

3. Основная плата

4. Еще один небольшой мешочек

Small Packet содержит другие необходимые компоненты:

1. Кабель питания

2. Удаленный

3. Контакты заголовка

4. Дополнительный кабель

5. Программист

6.Проволочные перемычки

7. Соединительные провода

8. Болт с гайкой

Характеристики этого набора Diy LED Cube (как указано в описании продукта):

1. Встроенный усилитель 3 Вт + высококачественный динамик 3 Вт
2. Можно вставить карту памяти TF для воспроизведения музыки
3. Можно вставить диск U для воспроизведения музыки
4. Через линейный аудиовход и выход музыка
5.Встроенная музыка в формате MP3, громкость можно регулировать.
6. Встроенной музыкой можно управлять с помощью кнопки на следующей песне.
7. Встроенные 42 вида потрясающей анимации в автономном режиме (подключите электричество, чтобы запустить анимацию. )
8. Встроенные 14 видов автономной динамической звуковой анимации (танец с музыкой)
9. 3D8 в машинном режиме (управление анимацией)
10. 3D8 в машинном музыкальном режиме
11. Инфракрасное дистанционное управление
12. Ночной, дневной режим управления
13. Режим дыхательного света с ШИМ
14.Включите режим автоматического определения материнской платы
15. Функция автоматического затемнения фоторезистора (необходимо расширить самостоятельно)
16. Размер корпуса: 233 * 161 * 161 мм
17. Плата печатной платы: 150 * 150 мм
18. Входное напряжение: 5 В / 5 В зарядное устройство
19. Ток: 1A-2A (лучше 2A)

Инструкции:

Шаг 1: Прикрутите распорки к акриловому листу, а затем используйте двойную ленту для устойчивости.

** Слайд-шоу

Шаг 2: Согните анод (более длинную ногу) к себе после размещения светодиодов на акриловом листе.

** Слайд-шоу

Шаг 3: Спаяйте все аноды один за другим

Шаг 4: Согните все катоды (более короткие ножки) вправо с помощью Straw

Шаг 5: Повторите все вышеуказанные шаги для второго столбца

Шаг 6: Катодный припой светодиодов второго ряда с катодами первого ряда

Шаг 7: Повторите вышеуказанные шаги для остальных столбцов

Шаг 8: Дважды проверьте каждый светодиод с питанием 3 В.Светодиоды лучше проверить прямо сейчас, иначе потом будет сложно.

Шаг 9: Помните, что катоды каждой сетки идут на главную плату, а не аноды

Шаг 10: Повторите тот же процесс, чтобы построить еще 7 светодиодных сеток

Шаг 11: Вырежьте контакты заголовка и припаяйте их к основной плате, как показано на слайд-шоу ниже.

** Слайд-шоу

Шаг 12: Отогните аноды от головки светодиода, как показано на рисунке ниже

Шаг 13: Поместите светодиодную сетку на материнскую плату со стороны катода по направлению к клавишам

Шаг 14: Припаять аноды каждой решетки вместе (бок о бок)

Шаг 15: Повторите все вышеуказанные шаги для оставшихся сеток

Шаг 16: Куб на этом этапе

** Слайд-шоу

Теперь, когда катодная часть полностью подключена к плате, пришло время подключить аноды с помощью соединительного провода.

Шаг 17: Подключите первый ряд анодов (самый нижний) к первому положительному выводу, а затем соответствующий ряд анодов до последнего ряда (самый верхний), как показано на слайд-шоу ниже

** Слайд-шоу

Шаг 18: Вырежьте оставшуюся лишнюю часть, как показано ниже

Шаг 19: Чтобы сделать эту структуру более устойчивой, я припаял каждый конец сетки к ближайшему концу сетки, используя вырез сверху

Шаг 20: Теперь просто подключите плату к источнику питания 5 В / 2 А с помощью кабеля питания и включите плату

Вы можете купить этот комплект на любом из этих веб-сайтов электронной коммерции (щелкните изображение):

Сделай сам кубический светильник из дерева

С этим проектом «сделай сам» легко собрать лампу самому.Мы покажем вам, как построить светильник в виде куба из дерева. Благодаря использованной перфорированной бумаге создается отличный световой эффект, который делает ваше освещение своими руками привлекательным для глаз. В сочетании с теплой белой светодиодной лампой вы создадите уютную атмосферу. Итак, попробуйте!

Обзор:

Что вам понадобится для лампы-куба
Инструкции: Как сделать кубический светильник своими руками из дерева

Построить деревянный куб
Песок деревянный кубик
Прикрутите кубик
Вставьте лампу E14
Вкладыш перфорированный

Что вам понадобится для лампы cube:

12 деревянных планок: размеры в нашем примере: 4×15.5 см, 8x 115 см
перфорированная бумага
текстильный кабель с розеткой E14, вилкой, выключателем
кронштейн
столярный клей
клейкая лента
наждачная бумага
2 винта
1x E14 светодиодный светильник (макс. 4Вт)

Инструкции: Как сделать кубический светильник своими руками из дерева

1. Построить деревянный куб
Вам понадобятся: деревянные планки, столярный клей, скотч
Сначала приклейте две рамки по 4 деревянных планки в каждой.Используйте длинные полоски для нижней и верхней части, а короткие — для боковых сторон. Экономно используйте столярный клей: достаточно одной капли на угол.

Оберните углы лентой, чтобы прижать их, пока клей полностью не затвердеет. Это займет около 1 часа. Затем можно прикрепить оставшиеся 4 полоски между двумя рамками так, чтобы они образовали куб. Дать приклеенным полоскам снова затвердеть. Опять же, лучше всего использовать скотч, чтобы закрепить приклеенные деревянные планки.

2.Отшлифуйте деревянный кубик
наждачной бумагой отшлифуйте выступающие углы и края.

3. Скрутите кубик
Прикрепите кронштейн к кабелю домашнего освещения. Он должен располагаться непосредственно под розеткой E14. Теперь вставьте розетку в кубик DIY. Прикрутите уголок к одному из выступов двумя винтами, зафиксировав таким образом кабель. Чтобы кубик стоял ровно, можно в одной из нижних планок сделать прорезь для пропуска кабеля.

4.Вставьте лампочку E14
Теперь все, что вам нужно, чтобы светиться кубическая лампа своими руками, — это лампочка. Обязательно используйте светодиодную лампу, так как обычные лампочки нагреваются слишком быстро и не подходят для этого типа ламп. Мы рекомендуем использовать лампу мощностью не более 4 Вт.

Купить светодиодные лампы E14 с макс. 4 Вт

5. Вставьте перфорированную бумагу
Теперь вставьте обрезанную перфорированную бумагу по размеру. Если бумага не помещается в куб сверху, вы можете вставить сложенную бумагу в куб и развернуть ее внутри рамки.Если перфорированная бумага слишком свободно сидит в деревянной рамке, приклейте ее обычным клеем для рукоделия.

Теперь ваш кубик света готов. По желанию, мы рекомендуем прикрепить стопоры скольжения снизу, чтобы ваша мебель была защищена. С помощью лампы DIY вы расставите декоративные световые акценты и создадите атмосферное освещение. Попробуй сам!

Any-Lamp рекомендует:

Лайткуб своими руками: Как своими руками сделать недорогой лайткуб?

Лайтбокс своими руками за 300р

Что такое лайткуб?

Для чего нужен лайтбокс?

Каким должен быть лайткуб?

Конструкция лайтбокса

Освещение

Сборка

Результат работы

Примеры снимков

(adsbygoogle=window.adsbygoogle||[]).push({}); Что в итоге

Лайткуб своими руками

Понадобится

Изготовление лайткуба

Фотобокс своими руками

Необходимые материалы:

1. Картонная коробка.

2. Ткань

3. Клейкая лента

4. Клей

5. Плотная белая бумага (ватман)

6. Освещение

7. Прочие инструменты

Шаг за шагом

1. Выполните разметку.

2. Вырежьте окна.

3. Нарежьте полоски бумаги.

4. Приклейте полоски бумаги.

5. Делаем фон.

6. Помещаем фон внутрь.

7. Закройте окна тканью

8. Закрепите ткань

Вы сделали это!

Лайткуб (Фотобокс, Лайтбокс) своими руками за 300р

Что это?

Зачем?

Почему именно такой?

Конструкция

Свет

Сборка

Результат

Примеры полученных фотографий

Итого

Lightcube для предметной фотосъемки своими руками – IntPictures.com

мастер-класс скрапбукинга Коробка для предметной съемки своими руками

Необходимое оборудование

Как сделать фотобокс?

Обыкновенный фон

Как правильно организовать освещение?

Освещение в фотобоксе

Какую фототехнику необходимо использовать?

Правильная композиция

Начало работы

Первый снимок

Несколько секретов

Коробочка с секретом

Стоимость изготовления и компоненты

Изготовление фотобокса

Для изготовления лайтбокса нам понадобится:

Делаем лайтбокс своими руками

Этап номер один. Оборудование, которое нам потребуется

Этап номер два. Организуем освещение

Этап номер 3. Фототехника, необходимая для предметной съемки

Этап номер 4. Процесс предметной съемки

Лайтбокс для предметной съемки в домашних условиях. Складной фотобокс своими руками Как сделать коробку для фотографирования

Что это?

Зачем?

Почему именно такой?

Конструкция

Свет

Сборка

Результат

Примеры полученных фотографий

Итого

Стоимость изготовления и компоненты

Изготовление фотобокса

Для изготовления лайтбокса нам понадобится:

Делаем лайтбокс своими руками

Что это?

Зачем?

Почему именно такой?

Что в итоге
