Что такое КМОП-матрица с задней подсветкой?
КМОП-матрицы с задней подсветкой используют новый, в сравнении с предыдущими КМОП-матрицами, тип структуры. Для уменьшения ослабления светового потока в данных матрицах изменено расположение подложки, благодаря чему повышается светочувствительность и понижаются шумы на изображении.

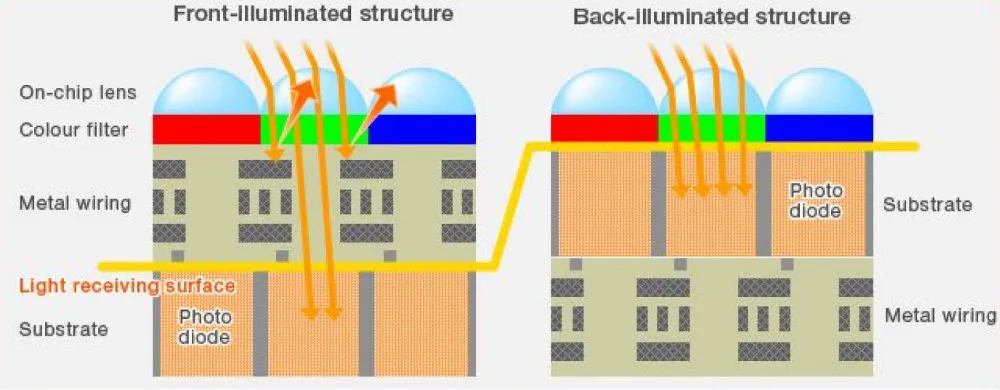

На приведенном выше рисунке слева показана конструкция обычной КМОП-матрицы, справа – КМОП-матрицы с задней подсветкой.
В КМОП-матрице обычной конструкции подложка (отмечена синим квадратом) расположена над фотодиодом (отмечен коричневым квадратом). Из-за такого расположения подложки часть света отражается и, следовательно, теряется.
В КМОП-матрице с задней подсветкой подложка расположена под фотодиодом, следовательно, свет не отражается и не теряется. Благодаря такой конструкции фотодиоды получают больше света, а матрица в условиях недостаточного освещения или в темноте может создавать изображения более высокого качества.
История
Точная дата рождения КМОП-матрицы неизвестна. В конце 1960-х гг. многие исследователи отмечали, что структуры КМОП (CMOS) обладают чувствительностью к свету. Однако приборы с зарядовой связью обеспечивали настолько более высокую светочувствительность и качество изображения, что матрицы на КМОП технологии не получили сколько-нибудь заметного развития.
В начале 1990-х характеристики КМОП-матриц, а также технология производства были значительно улучшены. Прогресс в субмикронной фотолитографии позволил применять в КМОП-сенсорах более тонкие соединения. Это привело к увеличению светочувствительности за счет большего процента облучаемой площади матрицы.
Переворот в технологии КМОП-сенсоров произошел, когда в лаборатории реактивного движения (Jet Propulsion Laboratory — JPL) NASA успешно реализовали Active Pixel Sensors (APS). Теоретические исследования были выполнены еще несколько десятков лет тому назад, но практическое использование активного сенсора отодвинулось до 1993 года.
APS добавляет к каждому пикселу транзисторный усилитель для считывания, что даёт возможность преобразовывать заряд в напряжение прямо в пикселе. Это обеспечило также произвольный доступ к фотодетекторам наподобие реализованного в микросхемах ОЗУ.
В результате к 2008 году КМОП стали практически альтернативой ПЗС.
Преимущества
- Основное преимущество КМОП технологии — низкое энергопотребление в статическом состоянии. Это позволяет применять такие матрицы в составе энергонезависимых устройств, например, в датчиках движения и системах наблюдения, находящихся большую часть времени в режиме «сна» или «ожидания события».
- Важным преимуществом КМОП матрицы является единство технологии с остальными, цифровыми элементами аппаратуры. Это приводит к возможности объединения на одном кристалле аналоговой, цифровой и обрабатывающей части (КМОП-технология, являясь в первую очередь процессорной технологией, подразумевает не только «захват» света, но и процесс преобразования, обработки, очистки сигналов не только собственно-захваченных, но и сторонних компонентов РЭА), что послужило основой для миниатюризации камер для самого разного оборудования и снижения их стоимости ввиду отказа от дополнительных процессорных микросхем.
- С помощью механизма произвольного доступа можно выполнять считывание выбранных групп пикселов. Данная операция получила название кадрированного считывания (англ. windowing readout). Кадрирование позволяет уменьшить размер захваченного изображения и потенциально увеличить скорость считывания по сравнению с ПЗС-сенсорами, поскольку в последних для дальнейшей обработки необходимо выгрузить всю информацию. Появляется возможность применять одну и ту же матрицу в принципиально различных режимах. В частности, быстро считывая только малую часть пикселей, можно обеспечить качественный режим живого просмотра изображения на встроенном в аппарат экране с относительно малым числом пикселей. Можно отсканировать только часть кадра и применить её для отображения на весь экран. Тем самым получить возможность качественной ручной фокусировки. Есть возможность вести репортажную скоростную съёмку с меньшим размером кадра и разрешением.
- В дополнение к усилителю внутри пиксела, усилительные схемы могут быть размещены в любом месте по цепи прохождения сигнала. Это позволяет создавать усилительные каскады и повышать чувствительность в условиях плохого освещения. Возможность изменения коэффициента усиления для каждого цвета улучшает, в частности, балансировку белого.
- Дешевизна производства в сравнении с ПЗС-матрицами, особенно при больших размерах матриц.
Это позволяет создавать усилительные каскады и повышать чувствительность в условиях плохого освещения. Возможность изменения коэффициента усиления для каждого цвета улучшает, в частности, балансировку белого.Недостатки
- Фотодиод ячейки занимает существенно меньшую площадь элемента матрицы, по сравнению с ПЗС матрицей с полнокадровым переносом. Поэтому ранние матрицы КМОП имели существенно более низкую светочувствительность, чем ПЗС. Но в 2007 году компания Sony выпустила на рынок новую линейку видео- и фотокамер с КМОП-матрицами нового поколения с технологией EXMOR, которая ранее применялась только для КМОП-матриц в специфических оптических устройствах таких как электронные телескопы. В этих матрицах электронная «обвязка» пиксела препятствующая продвижению фотонов на светочуствительный элемент была перемещена из верхнего в нижний слой матрицы, что позволило увеличить как физический размер пиксела при тех же геометрических размерах матрицы, так и доступность элементов свету, что, соответственно, увеличило светочувствительность каждого пиксела и матрицы в целом. Матрицы КМОП впервые сравнились с ПЗС-матрицами по светочувствительности, но оказались более энергосберегающими и лишенными главного недостатка ПЗС-технологии — «боязни» точечного света. В 2009 году компания Sony улучшила КМОП-матрицы с технологией EXMOR применив к ним технологию «Backlight illumination» («освещение с задней стороны»). Идея технологии проста и полностью соответствует названию.
- Фотодиод ячейки матрицы имеет сравнительно малый размер, величина же получаемого выходного напряжения зависит не только от параметров самого фотодиода, но и от свойств каждого элемента пикселя. Таким образом, у каждого пикселя матрицы оказывается своя собственная характеристическая кривая, и возникает проблема разброса светочувствительности и коэффициента контраста пикселей матрицы. В результате чего первые произведённые КМОП-матрицы имели сравнительно низкое разрешение и высокий уровень так называемого «структурного шума» (англ. pattern noise).
- Наличие на матрице большого по сравнению с фотодиодом объёма электронных элементов создаёт дополнительный нагрев устройства в процессе считывания и приводит к возрастанию теплового шума.
Матрицы КМОП впервые сравнились с ПЗС-матрицами по светочувствительности, но оказались более энергосберегающими и лишенными главного недостатка ПЗС-технологии — «боязни» точечного света. В 2009 году компания Sony улучшила КМОП-матрицы с технологией EXMOR применив к ним технологию «Backlight illumination» («освещение с задней стороны»). Идея технологии проста и полностью соответствует названию.
********************************************************************************
Не важно сколько дней в вашей жизни, важно сколько жизни в ваших днях….Коль ругают тебя – никогда не сердись:Недостатков у каждого много.»
Матрица с обратной засветкой
Очевидно, что при использовании светофильтров, ослабляющих световой поток, все дорогостоящие операции по увеличению чувствительности теряют смысл, поэтому матрицы с обратной засветкой применяются по большей части в астрономической фотографии.
Одной
из важнейших характеристик регистрирующего
устройства, будь то фотоплёнка или
ПЗС-матрица, является чувствительность — способность определенным образом
реагировать на оптическое излучение.
Чем выше чувствительность, тем меньшее
количество света требуется для реакции
регистрирующего устройства. Для
обозначения чувствительности применялись
различные величины (DIN ,ASA), однако в
конечном итоге прижилась практика
обозначать этот параметр в единицах
ISO (International Standards Organization— Международная
организация стандартов).
Для отдельного ПЗС-элемента под реакцией на свет следует понимать генерацию заряда. Очевидно, что чувствительность ПЗС-матрицы складывается из чувствительности всех её пикселов и в целом зависит от двух параметров.
Первый параметр — интегральная чувствительность, представляющий собой отношение величины фототока (в миллиамперах) к световому потоку (в люменах) от источника излучения, спектральный состав которого соответствует вольфрамовой лампе накаливания. Этот параметр позволяет оценить чувствительность сенсора в целом.
Второй
параметр — монохроматическая
чувствительность,
то есть отношение величины фототока (в
миллиамперах) к величине световой
энергии излучения (в миллиэлектронвольтах),
соответствующей определённой длине
волны. Набор всех значений монохроматической
чувствительности для интересующей
части спектра составляет спектральную
чувствительность — зависимость чувствительности от
длины волны света.
Таким образом,
спектральная чувствительность показывает
возможности сенсора по регистрации
оттенков определённого цвета.
Понятно,
что единицы измерения как интегральной,
так и монохромной чувствительности
отличаются от популярных в фототехнике
обозначений. Именно поэтому производители
цифровой фототехники в характеристиках
изделия указывают эквивалентную
чувствительность ПЗС-матрицы в единицах ISO. А для того,
чтобы определить эквивалентную
чувствительность, производителю
достаточно знать освещённость объекта
съёмки, диафрагму и выдержку, и использовать
пару формул. Согласно первой, экспозиционное
число вычисляется как log 2(L
*S /C), где L — освещённость, S —
чувствительность, а C — экспонометрическая
константа. Вторая формула определяет
экспозиционное число равным 2*log 2K
— log 2t
., где K — диафрагменное число, а t
—выдержка. Нетрудно вывести формулу,
позволяющую при известных L , C , K и t
вычислить, чему равняется S .
Чувствительность матрицы является интегральной величиной, зависящей от чувствительности каждого ПЗС-элемента. Ну а чувствительность пиксела матрицы зависит, во-первых, от «подставленной под дождь фотонов» площади светочувствительной области (fill factor), а во-вторых, от квантовой эффективности (quantum efficiency), то есть отношения числа зарегистрированных электронов к числу упавших на поверхность сенсора фотонов.
В свою очередь, на квантовую эффективность влияет ряд других параметров. Во-первых, это коэффициент отражения — величина, отображающую долю тех фотонов, которые «отрикошетируют» от поверхности сенсора. При возрастании коэффициента отражения доля фотонов, участвующих во внутреннем фотоэффекте, уменьшается.
Не
отражённые от поверхности сенсора
фотоны поглотятся, образуя носители
заряда, однако часть из них «застрянет»
у поверхности, а часть проникнет слишком
глубоко в материал ПЗС-элемента.
Очевидно,
что в обоих случаях они не примут никакого
участия в процессе формирования фототока.
«Проникающая способность» фотонов в
полупроводник, именуемая коэффициентом
поглощения,
зависит как от материала полупроводника,
так и от длины волны падающего света —
«длинноволновые» частицы проникают
гораздо глубже «коротковолновых».
Разрабатывая ПЗС-элемент, необходимо
для фотонов с длиной волны, соответствующей
видимому излучению, добиться такого
коэффициента поглощения, чтобы внутренний
фотоэффект происходил вблизи потенциальной
ямы, повышая тем самым шанс для электрона
попасть в неё.
Нередко
вместо квантовой эффективности используют
термин «квантовый
выход» (quantum yield), но в действительности данный
параметр отображает количество носителей
заряда, высвобождаемых при поглощении
одного фотона. Разумеется, при внутреннем
фотоэффекте основная масса носителей
заряда всё же попадает в потенциальную
яму ПЗС-элемента, однако определённая
часть электронов (или дырок) избегает
«ловушки».
В числителе формулы, описывающей
квантовую эффективность, оказывается
именно то количество носителей заряда,
которое попало в потенциальную яму.
Важной характеристикой ПЗС-матрицы является порог чувствительности — параметр регистрирующего свет устройства, характеризующий минимальную величину светового сигнала, который может быть зарегистрирован. Чем меньше этот сигнал, тем выше порог чувствительности.
Главным фактором, ограничивающим порог чувствительности, является темновой ток (dark current). Он является следствием термоэлектронной эмиссии и возникает в ПЗС-элементе при подаче потенциала на электрод, под которым формируется потенциальная яма. «Темновым» же данный ток называется потому, что складывается из электронов, попавших в яму при полном отсутствии светового потока. Если световой поток слаб, то величина фототока близка, а порой и меньше, чем величина темнового тока.
Существует
зависимость темнового тока от температуры
сенсора— при нагревании матрицы на 9
градусов по Цельсию её темновой ток
возрастает в два раза.
Для охлаждения
матрицы используются различные системы
теплоотвода (охлаждения).
В полевых камерах, массогабаритные
характеристики которых сильно ограничивают
применение систем охлаждения, иногда
в качестве теплообменника используется
металлический корпус камеры. В студийной
технике ограничений по массе и габаритам
практически нет, более того, допускается
достаточно высокое энергопотребление
охлаждающей системы, которые, в свою
очередь, делятся на пассивные и активные.
Пассивные системы охлаждения обеспечивают лишь «сброс» избыточного тепла охлаждаемого устройства в атмосферу. При этом система охлаждения играет роль максимум проводника тепла, обеспечивающего более эффективное его рассеивание. Очевидно, что температура охлаждаемого устройства не может стать ниже, чем температура окружающего воздуха, в чём и заключается основной недостаток пассивных систем.
Простейшим
примером системы пассивного теплообмена
является радиатор (heatsink),
изготавливаемый из материала с хорошей
теплопроводностью, чаще всего— из
металла.
Поверхность, контактирующая
с атмосферой, имеет форму, обеспечивающую
как можно большую площадь рассеивания.
Общепризнанно максимальной площадью
рассеивания обладают
Активные
системы охлаждения за
счет электрических либо химических
процессов обеспечивают устройству
температуру ниже окружающего воздуха.
Для его усиления можно применить
каскадное объединение элементов Пельтье,
причём, поскольку происходит как
поглощение тепла, так и выделение,
элементы необходимо комбинировать так,
чтобы одна сторона охладителя была
«горячей», а другая— «холодной». В
результате каскадного комбинирования
температура «горячей» стороны наиболее
удалённого от матрицы элемента Пельтье
значительно выше, чем у окружающего
воздуха, а его тепло рассеивается в
атмосфере при помощи пассивных устройств,
то есть радиаторов и кулеров. Использующие эффект Пельтье активные системы охлаждения могут понизить температуру сенсора вплоть до нуля градусов, кардинально снижая уровень темнового тока. Однако чрезмерное охлаждение ПЗС-матрицы грозит выпадением конденсата влаги из окружающего воздуха и коротким замыканием электроники. А в ряде случаев предельная разность температур между охлаждаемой и светочувствительной плоскостями матрицы может привести к её недопустимой деформации.
Однако
ни радиаторы, ни кулеры, ни элементы
Пельтье не применимы к полевым камерам,
ограниченным по весу и габаритам.
Вместо
этого для такой техники используется
метод, основанный на так называемых черных
пикселах (dark reference pixels).Эти пикселы представляют
собой покрытые непрозрачным материалом
столбцы и строки по краям матрицы.
Усредненное значение для всех фототоков
черных пикселов считается уровнем
темнового тока.
Очевидно, что при разных условиях
эксплуатации (температура окружающей
среды и самой камеры, ток аккумуляторов
и т. д.), уровень темнового тока будет
разным. При использовании его в качестве
«точки отсчёта» для каждого пиксела,
то есть вычитая его значение из фототока,
можно определить, какой именно заряд
создан упавшими на ПЗС-элемент фотонами.
Подавляя
тем или иным способом темновой ток,
следует помнить о другом факторе,
ограничивающем порог чувствительности.
Им является тепловой
шум (thermal noise), создаваемый даже при отсутствии
потенциала на электродах одним лишь
хаотичным движением электронов по
ПЗС-элементу. Выдержки большой длительности
ведут к постепенному накапливанию
блуждающих электронов в потенциальной
яме, что искажает истинное значение
фототока.
И чем «длиннее» выдержка, тем
больше «заблудившихся» в яме электронов.
Технология производства ПЗС-матриц обладает рядом особенностей. В частности, практически в каждом ПЗС-элементе уровни как темнового тока, так и теплового шума не такие, как в соседних пикселах. Поэтому степень искажения фототоков паразитными зарядами распределена по матрице хаотическим образом. Положение усугубляется практически всегда присутствующей несогласованностью в подаче перемещающих потенциалов на электроды переноса. Всё это ведёт к появлению у каждого отдельного сенсора присущего только ему шума фиксированного распределения (fixed pattern noise), выражающегося в виде раскиданных по всему кадру пикселов постороннего цвета, яркость которых напрямую связана с выдержкой — чем дольше длится экспонирование, тем резче выделяются на снимке точки с паразитными зарядами. Наиболее заметные пикселы называются «горячими» (hot pixels).
Существует
«народное средство», позволяющее
частично нейтрализовать шум фиксированного
распределения— съемка последнего в
серии кадра при закрытом крышкой
объективе.
Полученную «маску» из
раскиданных на черном фоне горячих
пикселов затем можно использовать для
«изъятия» паразитных зарядов из кадра.
Метод показался простым и эффективным
и потому послужил базой для аппаратного
решения в виде системы шумоподавления
с помощью «темного
кадра» (dark frame). Большинство современных
любительских камер снабжается такой
системой—фотоаппарат сначала делает
обычный снимок, а затем при закрытом
затворе считывает «маску», полученную
с той же выдержкой. Однако если уровень
паразитного заряда пиксела слишком
велик, то нельзя судить о достоверности
«остатков» его фототока, образовавшихся
после «вычитания» «маски». Поэтому в
некоторых фотоаппаратах функция
шумоподавления «тёмным кадром»
модифицирована, так что при высоком
уровне паразитного заряда «дефектный»
пиксел в формировании кадра не участвует,
вместо него используется интерполированное
значение яркости и цвета, основанное
на соседних элементах матрицы. Проблема
в том, что при избытке горячих пикселов
кадр становится слишком «размытым».
Поэтому следует помнить, что любая
система шумоподавления— отнюдь не
панацея, а вынужденное и не всегда
эффективное средство.
Как известно, светочувствительность плёнки в пределах одной кассеты остаётся постоянной, иными словами— не может изменяться от кадра к кадру. А вот цифровая камера позволяет для каждого снимка устанавливать самое оптимальное значение эквивалентной чувствительности. Достигается это посредством усиления видеосигнала, исходящего с матрицы— в чём-то такая процедура, называемая «повышением эквивалентной чувствительности», напоминает вращение регулятора громкости проигрывателя.
В
тех случаях, когда диафрагма максимально
открыта, а выдержку «удлинять» больше
нельзя, только повышение чувствительности
может обеспечить нормальную экспозицию
кадра. Однако данная функция имеет и
негативный эффект. Параллельно с
усилением фототока растёт и уровень
паразитных зарядов, говоря в терминах
проигрывателя— чем громче звук, тем
слышнее шорох от пылинок на пластинке.
Таким образом, при слабом освещении перед пользователем встаёт дилемма— либо повышать эквивалентную чувствительность, либо увеличивать выдержку. При этом в обоих случаях не избежать порчи кадра шумом фиксированного распределения. Правда, опыт показывает, что при «длинной» выдержке снимок портится не так сильно, как при усилении сигнала матрицы. Однако большая продолжительность экспонирования грозит другой проблемой— пользователь может «сдёрнуть» кадр. Поэтому, если пользовать планирует частую съёмку в помещении, то ему следует выбирать фотоаппарат с высокой светосилой объектива, а также мощной и «интеллектуальной» вспышкой.
Sony разработала революционную BSI-матрицу с центральным затвором
Sony разработала революционную BSI-матрицу с центральным затвором
Это первая в мире CMOS-матрица с разрешением более 1 мегапикселя с такими характеристиками.
Sony анонсировала новую революционную разработку: компания создала 1,46-мегапиксельную CMOS-матрицу с обратной засветкой (BSI) и центральным затвором.
Это первая в мире CMOS-матрица с разрешением свыше 1 мегапикселя с такими характеристиками.
BSI — технология, при которой засветка матрицы происходит с обратной стороны, что позволяет увеличить количество полученного света. Это, в свою очередь, позволяет улучшить качество работы в условиях слабого освещения. Раньше подобные матрицы использовались главным образом в астрофотографии или в камерах наблюдения, но сейчас эта технология все больше применяется и в потребительских фотокамерах.
В 2015 году Sony a7R II стала первой полнокадровой камерой с BSI-матрицей; в 2017-м Nikon D850 — первой камерой с BSI-матрицей разрешением более 45 мегапикселей.
Но все эти BSI-матрицы — с построчным считыванием, то есть пиксели кадра считываются не одновременно, а ряд за рядом, пусть даже и очень быстро. В большинстве случаев разницы между двумя вариантами считывания нет, однако если камера или объекты в кадре движутся во время съемки, при построчном считывании возникают искажения.
Искажения, возникающие при построчном считывании, на примере быстро движущихся лопастей пропеллера
Новая разработка Sony представляет собой матрицу с обратной засветкой (BSI) и с функцией центрального затвора, что позволяет считывать все пиксели кадра одновременно.
Это — выдержка из технического описания матрицы на сайте Sony:
“Новый датчик Sony получил новейшие компактные слаботочные конвертеры, расположенные под каждым пикселем. Они мгновенно конвертируют аналоговый сигнал со всех пикселей в цифровой, чтобы временно сохранить его в цифровой памяти. Такая архитектура позволяет избежать искажения, вызванного задержкой считывания, что позволяет реализовать функцию центрального затвора.
Чтобы добиться параллельной конвертации всех пикселей, Sony разработала технологию, благодаря которой стало возможно использовать примерно 3 миллиона соединений Cu-Cu (“медь-медь”) в одной матрице. Такое соединение обеспечивает электрическую непрерывность между пикселем и слоем управляющей логики, одновременно обеспечивая пространство для 1,46 миллиона конвертеров (по количеству эффективных пикселей)”.
Это — пример фото, снятого с помощью новой матрицы (обратите внимание на отсутствие искажений у вращающихся лопастей вентилятора):
Пока нет никакой информации, когда эта революционная разработка появится в потребительских камерах, но уже очевидно, что Sony намерена удержать свое господство в области производства датчиков изображений и обеспечить своим цифровым камерам первенство в плане качества матриц.
Меньше шумов с новыми CMOS-сенсорами
На Mobile World Congress 2011, который стартует в Барселоне в понедельник и продлится до 17 февраля, Samsung продемонстрирует два новых CMOS-сенсора (S5K3L1 и S5K3h3), которые ориентированы на применение в смартфонах.
Не смотря на распространенное (и вполне справедливое) убеждение «камера в телефоне баловство, фотоаппарат она не заменит», часто случаются ситуации, когда под рукой ничего лучшего, чем камера в телефоне не оказывается. И тут в качестве софтверного фильтра, улучшающего качество фотографии, часто применяется фраза «Сорри за качество, снимал телефоном». Samsung очень любит своих покупателей и совсем не хочет, чтобы они лишний раз извинялись за собственную технику. Поэтому наши инженеры не устают предлагать новые решения, которые позволят гордиться снимками, а не извиняться за них.
У модели S5K3L1
— 1/3,2-дюймовый 12-мегапиксельный сенсор. Она изготовлена с применением технологии задней подсветки BSI (Back Side Illuminated), что позволяет снимать с минимальными шумами при невысокой освещенности.
Разница между обычным сенсором (с передней подсветкой) и новым сенсором с технологией задней подсветки BSI состоит в том, что устройство BSI упрощает попадание света на фотодиоды сенсор. В обычном CMOS-сенсоре свет вынужден проходить по металлической проводке и элементам схемы, прежде чем он попадет на фотодиоды (т. н. «светополучающая поверхность» — light-receiving surface на схеме). В сенсоре же с задней подсветкой проводка спрятана за светополучающую поверхность, за счет чего сенсор становится более светочувствительным.
Также новинка оснащена опциональным фильтр RGB-white, который позволяет получить более яркие снимки (на 30% по сравнению с традиционными RGB-фильтрами). Некоторые дополнительные функции призванны устранить искажения на снимках.
Кроме фото сенсор способен снимать видео: в разрешении Full HD 1080p с частотой 60 кадров в секунду, в разрешении HD 720p — со скоростью 90 кадров в секунду, в разрешении VGA — 120 кадров в секунду.
CMOS-сенсор S5K3h3
также выполнен в форм-факторе 1/3,2 дюйма на базе технологии обратной подсветки, но его разрешение составляет 8 мегапикселей.
Кстати, технология BSI отличается низким уровнем энергопотребления, так, сенсор S5K3h3 способен работать при напряжении всего 1,2 В — это позволяет продлить срок работы мобильного устройства.
Этот сенсор также способен осуществлять запись видео: в разрешении Full HD 1080p с частотой 30 кадров в секунду, в разрешении HD 720p — со скоростью 60 кадров в секунду, в разрешении VGA — 120 кадров в секунду. Поддерживается и возможность осуществления серийной съемки фотографий со скоростью до 15 кадров в секунду.
Обе модели сенсоров доступны для применения с модулями камер размера 8,5×8,5х6,0 мм с автофокусом. Таким образом, инженеры могут использовать ее в тонких мобильных устройствах.
Они уже доступны в виде отдельных образцов, а начало их массового производства состоится в третьем квартале этого года.
Компания Sony сделала важный шаг вперёд в области производства датчиков изображения, объявив о разработке новой многослойной матрицы с обратной засветкой, у которой считывание со всех отдельных датчиков происходит одновременно.
Правда, на сей момент реализована лишь матрица разрешения 1,46 миллиона точек, однако полученные результаты выглядят многообещающе.
Новая матрица позволяет считывать информацию со всех «пикселей» одновременно за счёт того, что каждый единичный датчик имеет собственный аналого-цифровой преобразователь (АЦП), расположенный на «нижнем чипе», плоскость которого находится ниже, чем «верхнего чипа», содержащего активные светочувствительные элементы. Огромное количество ЦАПов и делает возможным одновременно считывание – вместо массово использующегося сейчас в последовательного считывания сигнала, ряд за рядом, поскольку в традиционных КМОП-матрицах содержится гораздо меньшее количество ЦАПов, соединённых параллельными столбцами.
Мгновенное считывание сигнала по всей матрицы позволяет избежать эффекта «роллинг-шаттера» (буквально – катящегося затвора), при котором на изображении подвижных объектов возникают различные искажения – вследствие задержки между считыванием рядов пикселей друг за другом.
В ныне существующих матрицах быстро движущиеся объекты искривляются по мере продвижения по кадру, поскольку верхний ряд пикселей считывается раньше, чем нижний. Искривления могут доходить даже до полного разрыва изображения и образования странных стробоскопических эффектов.
В относительно безобидных ситуациях при искусственном освещении могут возникать полосы на изображении.
Глобальный затвор, при котором весь кадр считывается за один раз, решает все подобные проблемы.
Разработчики Sony заявляют, что их новая матрица – первая в мире высокочувствительная К-МОП матрица с обратной засветкой, имеющая параллельные ЦАПы на пиксельном уровне, а общее количество пикселей превышает 1 миллион.
Хотя миллион пикселей – маловато для сегодняшних фотографов, это всё равно большой шаг на пути к созданию матрицы, безупречной с точки зрения проблемы роллинг-шаттера. Матрицам с глобальным затвором станет не нужен механический затвор – электронного затвора будет достаточно, чтобы делать снимки движущихся объектов без искажения.
Резко возрастут и возможности использования электронного затвора при съемке со вспышкой, уж не говоря о работе с флюоресцентным и светодиодным освещением без боязни появления полос на изображении. В не меньшей степени будет глобальный затвор полезен и для видеосъемки.
Новая технология является большим шагом вперёд и в сравнении с нынешними К-МОП матрицами с глобальным затвором, в которых имеется сначала светочувствительный пиксель, а далее идёт буферный пиксель, или «пиксель хранения» (storage pixel), в который передаётся заряд, полученный во время экспонирования. Этот «пиксель хранения» держит заряд до момента считывания столбцовыми ЦАПами, ряд за рядом. Проблема такого подхода в том, что на активном светочувствительном слое приходится выделять области для «пикселей хранения», и площадь реального экспонирования снижается. При новой технологии, считают в Sony, необходимость в «пикселях хранения» полностью отпадает, поскольку считать информацию со всех светочувствительных элементов можно один раз, в конце экспозиции.
Специалисты Sony сообщают, что им прошлось использовать в 1000 раз больше ЦАПов, чем потребовалось бы обычно для 1-мегапиксельной матрицы. Дополнительным ЦАПам требуется намного больше тока питания, так что для этого чипа были разработаны специальные ЦАПы с низким энергопотреблением. Кроме того, новая высокоскоростная конструкция передачи данных обеспечивает более высокие скорости считывания и записи, необходимые для параллельной работы всех ЦАПов и передачи цифровых данных.
Вероятно, пройдет какое-то время, прежде чем новая технология будет реализована в матрицах высокого разрешения – с большим количеством пикселей меньшего размера – и начнёт использоваться в камерах, доступных на массовом рынке, однако есть все шансы, что в обозримом будущем это-таки произойдёт.
Источник: prophotos.ru
Датчик BSI лучше. Но почему дорогие камеры DSLR используют датчик CMOS вместо датчика BSI?
Все датчики BSI являются датчиками CMOS. Не все CMOS-датчики являются BSI-датчиками.
Ну, технически, были и ПЗС-матрицы BSI, но они представляют собой датчик специального назначения, который иногда используется в астрофотографии и некоторых других приложениях.
Датчик с подсветкой на лицевой стороне был конструкцией, используемой для всех ПЗС-матриц и для большинства КМОП-датчиков до недавнего времени. Последнее, что я проверил, был только один полнокадровый датчик BSI или Stacked (более подробно) для 35-мм полнокадрового датчика (42-мегапиксельный датчик Sony, используемый в Alpha 7DR mk II) и один APS-C-датчик (28-мегапиксельный датчик Samsung, используемый в Samsung NX1). Обновление: по состоянию на начало 2021 года многие полнокадровые камеры и камеры APS-C используют BSI или стекированные датчики. Canon еще не представила сенсор BSI, но Sony, Nikon, Fujifilm и Panasonic наверняка имеют.
Датчик FSI построен, как и любой другой чип: они создают слой устройств (фотодиодов, транзисторов и т. Д.), А затем, помимо этого, металлические слои, которые соединяют все это… вроде как у людей есть кровоснабжение.
перед нашими «датчиками» в глазу.
И вот появился задний датчик (BSI). В этом случае фотодиоды встроены вверх дном, на нижней части чипа. Затем создается схема и межсоединение. После завершения, задняя сторона чипа полируется, чтобы показать фотодиоды, все это крепится вверх дном на подложке для прочности. Итак, у вас есть глаз осьминога!
Это позволяет увеличить «пиксельную заливку». Исходя из физического размера датчика вашей камеры и количества мегапикселей, легко рассчитать размер ячейки в пикселях. Но не обязательно пиксель — фотодиод. Потому что каждый фотодиод должен быть немного изолирован от следующего, и там будут другие «вещи» для поддержки этого фотодиода, даже на чипе BSI. Но BSI оставляет больше места для фотодиода и приближает его к фильтрам и микролинзам.

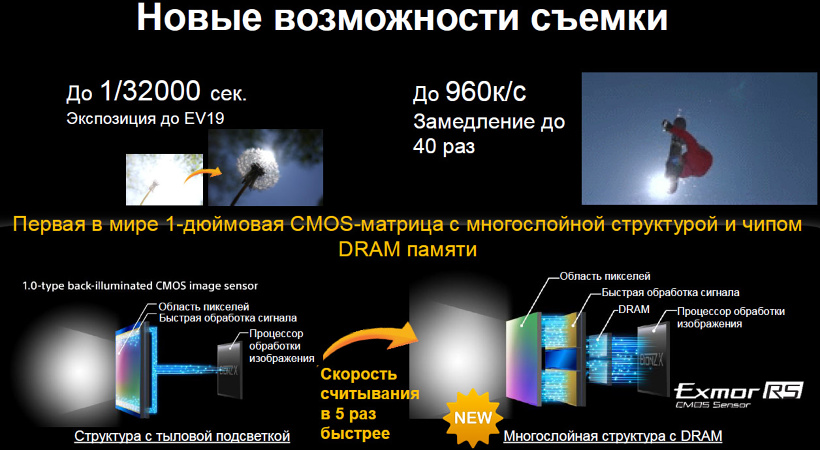

Наконец-то мы сложили. В сложенном датчике фактически есть две микросхемы. Верхний похож на датчик BSI, но только с фотодиодами и проводкой. Нет другой схемы. Затем он соединяется с логическим чипом, который выполняет остальную часть работы датчика.
Это, кажется, уменьшает шум немного больше и учитывает даже большие фотодиоды. Стекирование также позволяет создать более глубокий стек с третьим чипом, обычно чипом памяти, для очень быстрой обработки и считывания изображения. Sony использует сложенные датчики в Sony A9 и их последние камеры RX10 и RX100 с 1 ″ датчиками.
Теперь, почему DSLR не получили лечение BSI или Stacked. Ну, как уже упоминалось, Sony A7R был первым с 42-мегапиксельным BSI-сенсором, единственным в то время в полнокадровых беззеркальных или DSLR-камерах. Это в основном потому, что Sony сделала этот чип самостоятельно и никогда не предлагала его кому-либо еще. Они последовали за этим с 24-мегапиксельной камерой A9, которая оснащена многослойным датчиком с большим встроенным буфером, позволяющим снимать с высокой скоростью. Nikon представил BSI в D850 с 45-мегапиксельным сенсором BSI, разработанным Nikon, с вкладкой Sony. Fujifilm в настоящее время использует датчики Sony APS-C BSI. И Panasonic недавно представила BSI в своих полнокадровых камерах S1 и S1R, последние на 47 мегапикселей.
Другая причина заключается в том, что зеркалкам не нужны BSI или стекированные датчики. Да, они могут обеспечить немного большую чувствительность, но BSI изначально был разработан для смартфонов, которые ужасно страдают от слишком маленьких датчиков. Это было гораздо менее приоритетным, чем другие вещи для тех, кто делает большие сенсорные камеры. Canon потратила большую часть своих усилий, модернизируя архитектуру своих микросхем (помещая в чипы АЦП, такие как Sony), и развивая свою двухпиксельную технологию, которая позволяет быстро фокусировать видео. Olympus больше заботился о фокусировке на чипе, 4K-видео и высокой скорости (до 60 кадров в секунду в своем последнем OM-D E-M1 mark II). Nikon только что поместил видео 4K в две своих лучших зеркальных камеры.
Короче говоря, BSI или стекирование — это не особенность, это всего лишь подстройка. Может быть, вы получите на 1 / 2–1 больше ЭВ полезного сбора света на DSLR. Sony перешла с 36Mpixel на A7R до 42Mpixel на A7RmkII и фактически увеличила чувствительность.
Но это был, возможно, один EV, это не было чем-то сумасшедшим. Хорошо, но не самая важная вещь там. Стекирование с памятью предлагает хороший буфер, но на модели высокого класса буферизация 150-200 снимков действительно выигрывает для ваших сценариев использования более 40-50 снимков? Стекированные сенсорные камеры также иногда занимают гораздо больше времени, чтобы записать свои буферы на карту памяти.
И, кроме того, большинство производителей камер не имеют своих собственных датчиков. Canon делает. Sony делает, и они продают почти всем остальным. Panasonic делает, но они также используют датчики Sony. Fujifilm использует сенсоры Sony. Pentax использует сенсоры Sony. Olympus в основном использует сенсоры Sony (некоторые Panasonic в прошлом не знали, кто делает 20-мегапиксельный сенсор в E-M1 mk II).
Основные сенсоры изображения SMARTSENS таблица сенсоры SC
Основные сенсоры изображения SMARTSENS
Технологический прорыв
SmartGS ™ имеет первый в мире CMOS-датчик изображения с глобальным затвором и технологией BSI.
Этот технологический прорыв обеспечивает невероятно высокую чувствительность без искажений изображения.
HDR
Датчик изображения SmartSens CMOS поддерживает алгоритм синтеза построчного HDR-изображения, который значительно расширяет динамический диапазон. Это позволяет датчику изображения захватывать четкие цифровые изображения как при ярком, так и при слабом освещении.
Дeмо;
High-SNR
Положитесь на революционную технологию шумоподавления SmartSens и усовершенствованную архитектуру схемы считывания, благодаря чему отношение сигнал / шум изображения было значительно улучшено.
Высокая чувствительность
Основанный на передовой схемной архитектуре, CMOS-датчик изображения SmartSens обладает отличными характеристиками при слабом освещении и высокой чувствительностью.
Видео:
Однокадровый HDR
SmartSens предоставляет CMOS-матрицу глобального затвора серии SmartGS ™ с однокадровым HDR, высокой чувствительностью и высокой эффективностью затвора.
NIR
Великолепное ночное видение
Благодаря оптимизации технологии интегральных схем в результате прорыва в технологии NIR, квантовая эффективность в диапазоне 850–940 нм была улучшена, что эффективно улучшило чувствительность камеры в условиях низкой освещенности.
Низкая мощность потребления
SmartSens постоянно совершенствует структуру интегральной схемы для оптимизации производительности. Благодаря использованию технологий управления питанием и синхронизации, второе поколение CMOS-датчиков изображения SmartSens позволило снизить энергопотребление на 40% по сравнению с предыдущим поколением, что делает их идеальным выбором для продуктов и приложений с батарейным питанием.
В НАШЕМ КАТАЛОГЕ ПРЕДСТАВЛЕННЫ ВИДЕОКАМЕРЫ НАБЛЮДЕНИЯ С ПРИМЕНЯЕМЫМИ СЕНСОРАМИ ИЗОБРАЖЕНИЯ SC Smartsens ССЫЛКА
Таблица данных.
Сенсоры изображения SMARTSENS NewSC500AI; NewSC200AI; NewSC210IoT ;NewSC1330T; SC2232; SC2235; SC2320; SC4210T; SC8238; SC2310H ; SC5238, а также другие часто используемые модели сенсоров изображения.
| Technology | Sensor ID | Resolution | Optical Format | Pixel Size | ShutterType | ||||||
| 1/2.7″ | 2.0μm | Rolling | Yes | 2888H x 1628V | 60fps | 15° | MIPI | CSP41 | |||
| SmartClarity™ | NewSC200AI | 2MP | 1/2.8″ | 2.9μm | Rolling | Yes | 1928Hx1088V | 60fps | 15° | DVP MIPI | CSP41 |
| SmartPixel™ | NewSC210IoT | 2MP | 1/3″ | 2.7μm | Rolling | 1928Hx1088V | 30fps | 15° | DVP MIPI | CSP34 | |
| SmartPixel™ | NewSC1330T | 1.23MP | 1/2.8″ | 4.0μm | Rolling | Yes | 1288Hx968V | 60fps | 15° | MIPI DVP LVDS | CSP41 |
| SmartPixel™ | NewSC1335T | 1MP | 1/3″ | 3.75μm | Rolling | 1292Hx732V | 60fps | 15° | MIPI DVP LVDS | CSP34 | |
| SmartGS™ | SC031GS | 0. 3MP | 1/6″ | 3.75μm | Global | Yes | 640Hx480V | 240fps | 33° | MIPI DVP LVDS | CSP/COB |
| SmartGS™ | SC130GS | 1.3MP | 1/2.7″ | 4.0μm | Global | Yes | 1280Hx1024V | 240fps | 0° | MIPI DVP LVDS | CLCC |
| SC132GS | SC132GS | 1.3MP | 1/4″ | 2.7μm | Global | Yes | 1080Hx1280V | 120fps | 25° | MIPI LVDS | COB/Fan-out |
| SmartPixel™ | SC1235 | 1.3MP | 1/3″ | 3.75μm | Rolling | 1288Hx968V | 60fps | 12° | DVP | CSP41 | |
| SmartPixel™ | SC1245 | 1MP | 1/4″ | 3.0μm | Rolling | 1288Hx728V | 60fps | 15° | DVP | CSP29 | |
| SmartClarity™ H Series | SC2210H | 2MP | 1/1.8″ | 4.0μm | Rolling | Yes | 1920Hx1080V | 90fps | 9° | MIPI DVP LVDS | CSP70 |
| SmartPixel™ | SC2232 | 2MP | 1/2. 9″ | 2.8μm | Rolling | 1936Hx1096V | 30fps | 15° | DVP MIPI | CSP41 | |
| SmartPixel™ | SC2235 | 2MP | 1/2.7″ | 3.0μm | Rolling | 1936Hx1096V | 50fps | 15° | DVP | CSP41 | |
| SmartPixel™ | SC2238 | 2MP | 1/2.7″ | 3.0μm | Rolling | 1936Hx1096V | 50fps | 15° | DVP | CSP41 | |
| SmartClarity™ H Series | SC2310H | 2MP | 1/2.7″ | 3.0μm | Rolling | Yes | 1932Hx1092V | 60fps | 12° | DVP MIPI | CSP41 |
| SmartClarity™ | SC2310T | 2MP | 1/2.7″ | 3.0μm | Rolling | Yes | 1932Hx1092V | 60fps | 12° | DVP MIPI | CSP41 |
| SmartClarity™ | SC2310 | 2MP | 1/2.7″ | 3.0μm | Rolling | Yes | 1932Hx1092V | 60fps | 12° | DVP MIPI | CSP41 |
| SmartPixel-2™ | SC2320 | 2MP | 1/2. 7″ | 3.0μm | Rolling | Yes | 1932Hx1098V | 90fps | 15° | DVP MIPI | CSP41 |
| SmartClarity™ H Series | SC4210H | 4MP | 1/1.8″ | 3.0μm | Rolling | Yes | 2576Hx1452V | 60fps | 9° | MIPI DVP LVDS | CSP70 |
| SmartPixel™ | SC3235 | 3MP | 1/2.7″ | 2.5μm | Rolling | 2316Hx1308V | 30fps | 15° | DVP MIPI | CSP41 | |
| SmartPixel-2™ | SC3320 | 3MP | 1/2.5″ | 2.75μm | Rolling | Yes | 2316Hx1308V | 60fps | 12° | DVP MIPI | CSP47 |
| SmartClarity™ | SC4210T | 4MP | 1/1.8″ | 3.0μm | Rolling | Yes | 2576Hx1452V | 60fps | 9° | MIPI DVP LVDS | CSP70 |
| SmartClarity™ | SC4210 | 4MP | 1/1.8″ | 3.0μm | Rolling | Yes | 2576Hx1452V | 60fps | 9° | MIPI DVP LVDS | CSP70 |
| SmartPixel™ | SC4236 | 3. 6MP | 1/2.6″ | 2.5μm | Rolling | 2304Hx1536V | 30fps | 15° | DVP MIPI | CSP41 | |
| SmartClarity™ H Series | SC4238H | 4MP | 1/3″ | 2.0μm | Rolling | Yes | 2688Hx1520V | 60fps | 15° | DVP MIPI | CSP/PLCC |
| SmartClarity™ | SC4238 | 4MP | 1/3″ | 2.0μm | Rolling | Yes | 2688Hx1520V | 60fps | 15° | DVP MIPI | CSP41 |
| SmartPixel-2™ | SC4335 | 4MP | 1/2.7″ | 2.25μm | Rolling | 2572Hx1452V | 30fps | 15° | DVP MIPI | CSP41 | |
| SmartClarity™ | SC5235 | 5MP | 1/2.7″ | 2.0μm | Rolling | Yes | 2592Hx1944V | 20fps | 15° | MIPI | CSP41 |
| SmartClarity™ H Series | SC5238H | 5MP | 1/2.7″ | 2.0μm | Rolling | Yes | 2608Hx1960V | 30fps | 15° | MIPI | CSP41 |
| SmartClarity™ | SC5238 | 5MP | 1/2. 7″ | 2.0μm | Rolling | Yes | 2608Hx1960V | 20fps | 15° | MIPI | CSP41 |
| SmartPixel-2™ | SC5335 | 5MP | 1/2.7″ | 2.05μm | Rolling | 2604Hx1956V | 30fps | 15° | DVP MIPI | CSP41 | |
| SmartPixel-2™ | SC8220 | 8MP | 1/1.8″ | 2.05μm | Rolling | Yes | 3860Hx2180V | 60fps | 11° | MIPI LVDS | CSP72 |
| SmartClarity™ H Series | SC8238H | 8MP | 1/2.7″ | 1.5μm | Rolling | Yes | 3872Hx2180V | 30fps | 15° | MIPI LVDS | CSP/PLCC |
| SmartClarity™ | SC8238 | 8MP | 1/2.7″ | 1.5μm | Rolling | Yes | 3872Hx2180V | 30fps | 15° | MIPI LVDS | CSP41 |
Тип GS BSI
дополнения 24.03.2021
| Product Series | PN | PixelSize | HDR | PixelArray | Max FrameRate | CRA | Interface | Package | Download | ||
| SmartGS™ | NewSC910GS | 9MP | 1. 1″ | 3.996µm | Global | Yes | 3856Hx2368V | 50fps | 9° | MIPI LVDS | CLGA |
| SmartGS™ | NewSC410GS | 4MP | 1/1.3″ | 4.2μm | Global | Yes | 1752Hx2336V | 50fps | 9° | MIPI LVDS | CLGA |
| SmartGS™ | NewSC133GS | 1.3MP | 1/4″ | 2.7μm | Global | Yes | 1080Hx1280V | 120fps | 25° | MIPI LVDS | Fan-out |
| SmartGS™ | SC031GS | 0.3MP | 1/6″ | 3.75μm | Global | Yes | 640Hx480V | 240fps | 33° | MIPI DVP LVDS | CSP/COB |
| SmartGS™ | SC130GS | 1.3MP | 1/2.7″ | 4.0μm | Global | Yes | 1280Hx1024V | 240fps | 0° | MIPI DVP LVDS | CLCC |
| SmartGS™ | SC132GS | 1.3MP | 1/4″ | 2.7μm | Global | Yes | 1080Hx1280V | 120fps | 25° | MIPI LVDS | COB/Fan-out |
**продолжение >>>>>> переход далее
Lumistrips MatrixMini4080 Подсветка Светодиодные модули Nichia 80.
000 лм/кв.мМагазин будет работать некорректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Переключить навигацию
Поиск
Меню
Счет
Настройки
Язык
Lumistrips RU
- Люмистрипс Великобритания
- Люмистрипс США
- Люмистрип ES
- Люмистрип PT
- Люмистрип ITA
Валюта
евро — евро
Professional Matrix MiniMatrix LED Nichia, 100 000 часов, до 80 000 лм/кв.м. и прочный способ.
MiniMatrix представляет собой модуль размером 3×3 см, который имеет инновационную систему соединений Plug & Play, позволяющую легко создавать самые разные формы света для самых разнообразных применений.Свобода творчества усиливается тем фактом, что MiniMatrix 4 светодиодных модуля можно заказать в полностью собранном виде, которые также можно разделить на более мелкие модули размером до 3×3 см:
- MiniMatrix 2×2 : 4 модули в квадрате 6х6 см
- MiniMatrix 5×5 : 25 модулей в квадрате 15×15 см
- MiniMatrix 9×1 : 9 модулей в ряд 27×3 см
- MiniMatrix 9×14 : 126 модулей в прямоугольнике 42×27 см
- LumiMatrix : модуль 12×12 см с 16 светодиодами
Простота установки — это лишь одна из сильных сторон наших модулей. Использование высокоэффективных светодиодов Nichia 757, обеспечивающих огромную светоотдачу до 80 000 лм/кв.м при минимальном энергопотреблении и сроке службы более 100 000 часов, — это нечто большее.
MiniMatrix – лучший выбор для проектов, требующих интенсивного освещения, со светодиодами, установленными в форме внутри светильников, видимых непосредственно или за полупрозрачным материалом (плексиглас, камень, мрамор, натяжной потолок).
Гарантия на нашу светодиодную матрицу Nichia составляет 5 лет и в некоторых случаях может быть продлена до 7 лет. Инвестиции окупаются с течением времени и быстро окупаются благодаря минимальным затратам на техническое обслуживание и снижению энергопотребления.
Применение для MiniMatrix или LumiMatrix LED Nichia:
- Конструкция световых форм
- Подсветка за полупрозрачными поверхностями из баррисола, оргстекла, камня и т. д. …
- Витрины с подсветкой
- Изготовление осветительных приборов или светодиодных панелей
- Общее освещение с длительным сроком службы в магазинах, офисах, телестудиях, кабинетах, клиниках или дома
Professional Matrix Minimatrix, 4 светодиода Nichia
Предварительно сформированная форма с минимальными модулями: 2×2 и 5×5 квадратных
Предварительно сформированная форма с минимальными модулями: Line 9×1 и Lumimatrix
Pre-Asl-Assemble. с модулями MiniMatrix: прямоугольник 9×14
Каталог LED Matrix
Светодиод Nichia Технический паспорт
Испытание на срок службы 10 000 часов
Японская компания Nichia, производитель светодиодов, используемых для MatrixMini, владеет крупнейшей в мире долей рынка светодиодов (более 25%) и является изобретателем технологии производства белых светодиодов. Изобретение, за которое его исследователи получили Нобелевскую премию по физике.
Очень долгий срок службы светодиодов Nichia 757G (минимум 100 000 часов), высокая устойчивость к рабочим температурам, гораздо более высокая светоотдача и хорошее качество света — вот лишь некоторые из характеристик, которые рекомендуют эти светодиодные продукты для длительного использования в широкий спектр приложений.
Мы специализируемся на высокопроизводительных светодиодных решениях. Благодаря раннему успеху светодиодов у нас есть обширные знания о применении в самых разных секторах. С 2010 года мы разрабатываем и производим светодиодные ленты NICHIA на современном производственном предприятии в Германии. Эти полосы успешно используются в самых разных областях и разработаны специально для удовлетворения требований заказчика.
Разница между качеством и производительностью MatrixMini со светодиодной матрицей Nichia и недорогой обычной светодиодной линейкой очевидна с первого включения, а со временем разница становится еще больше.
1) Лучшее сохранение светового потока на рынке
После 10 000 часов работы светодиод Nichia 757 сохраняет 97% исходного светового потока, в то время как дешевый светодиод теряет до 60% исходной мощности в том же диапазоне .
Световой поток светодиодов Nichia 757 подтверждается 10 000-часовыми испытаниями в соответствии со стандартом LM-80, а срок службы (свет при 80%) рассчитывается в соответствии с методологией TM-21, признанной во всем мире.
2) Светодиоды Nichia 757 в партии имеют одинаковую цветовую температуру, которую сохраняют во времени
На матрице MatrixMini все светодиоды Nichia имеют одинаковую температуру белого цвета. Кроме того, все светодиодные матрицы в одной поставке имеют одинаковый оттенок, который также будет сохранен для будущего заказа. Это возможно благодаря стандарту сортировки 3 Macadam Elipse. Кроме того, после многочасовой работы светодиоды Nichia имеют тот же оттенок, что и приобретение.
Напротив, в малобюджетном модуле светодиоды могут иметь больше оттенков, или разница в оттенках между двумя модулями может быть значительной. Требование, чтобы при следующем заказе цветовая температура была такой же, невозможно выполнить. Причина в отсутствии стандарта постпроизводственной сортировки, что привело бы к увеличению цены. Более того, всего через несколько тысяч часов каждый недорогой светодиод меняет оттенок по-разному.
3) Светодиоды Nichia до 5 раз более энергоэффективны
В зависимости от используемой технологии светодиоды могут иметь различную светоотдачу при одинаковом энергопотреблении. Разница в светоотдаче (люмен на ватт) от одного светодиода к другому может составлять 500% и очень сильно влияет на стоимость производства. Светодиоды Nichia имеют самую высокую светоотдачу на рынке, более 200 люмен на ватт по сравнению с недорогим светодиодом, который имеет около 50 люмен на ватт.
Иными словами, матрица MatrixMini 9х14 по яркости равна 15 метрам полосы 14.4Вт/м с 1800 светодиодами 5050 дешево. Через 10 000 часов матрица станет такой же яркой, как 30 метров, как дешевые светодиодные линейки из-за деградации светового потока последних.
Разъемы и монтажные кронштейны для массивов MiniMatrix и LumiMatrix
Трансформаторы и аксессуары, рекомендованные для 5-летней гарантии на LED Matrix
Кабельная сигнальная система с подсветкой — матрица 2 x 1 с панелями Tri-Graphic
Артикул: L11173B2X1W
- Л11173Б2С1В
Описание
Эти вывески с задней подсветкой, похожие на световые короба, освещают графику, напечатанную на полупрозрачных материалах, чтобы привлечь больше внимания на рынке и привлечь больше внимания. Мало того, что яркая светодиодная подсветка привлечет внимание клиентов, уникальный способ подвешивания этих матриц вывесок также поможет гарантировать, что этот дисплей побудит потенциальных клиентов стать постоянными посетителями! Эти вывески с подсветкой поставляются с мотками стальной проволоки длиной 16 футов, зажимами для декоративных панелей, а также настенными креплениями для создания сеток для постеров от стены к стене. Каждое приспособление для вывесок имеет алюминиевую конструкцию с матовым серебристым покрытием. Вывески с подсветкой имеют двухпанельную конструкцию с акриловым покрытием с толстой черной каймой для усиления подсветки. Декоративная черная фурнитура соединяет подложку и накладку вместе.
Эти матрицы-плакаты представляют собой вывески с задней подсветкой, у которых есть подложка с освещенными скошенными краями. В результате получается тонкая яркая световая окантовка вокруг панелей этих вывесок с задней подсветкой, которая затем отражается непрозрачной черной окантовкой на накладке, создавая мягкое свечение вокруг панели. Предприятия обнаружат, что светодиодное освещение этих подставок для меню обеспечивает два явных преимущества по сравнению с неоновыми вывесками или световыми коробами с люминесцентными лампами. Во-первых, эти вывески с подсветкой, расположенные в виде матриц, сэкономят пользователям деньги на затратах на электроэнергию. Вторым преимуществом светодиодного освещения является уменьшение углеродного следа. Сегодняшние потребители все более заботятся об окружающей среде, поэтому нельзя недооценивать положительный аспект связей с общественностью от использования этих витрин вместо неоновых световых коробов. Сочетание энергоэффективности, инновационного дизайна и системы кабелей от стены до стены делает этот дисплей отличным способом выделиться среди конкурентов!
Обратите внимание: Плакаты, напечатанные на полупрозрачном материале, рекомендуются для использования в этих световых коробах, чтобы максимизировать эффект, создаваемый светодиодной подсветкой.
Каждая панель имеет блок питания, для которого требуется стандартная розетка.
Обратите внимание: зажимы панели рассчитаны на максимальное сечение кабеля 1,9 мм. Доступные совместимые сменные кабели на этом сайте: CABLE5M, CABLE25M, CSCABLE15 и CSCABLE75.
Размеры [на панель]:
Общие [на панель]: 38-1/2″ (Ш) x 21-1/2″ (В) x 1-1/4″ (1-1/4″)
Видимая площадь: 10-1/2″ (Ш) x 16- 1/4 дюйма
Размер графического изображения: 11 дюймов (ширина x 17 дюймов)
Толщина подложки: 1/4 дюйма
Толщина верхнего слоя: 1/8 дюйма
Диаметр завинчивающейся крышки: 1/2 дюйма
Технические характеристики
| Артикул | Л11173Б2С1В |
|---|---|
| GTIN | 840844163864 |
| Материал | Акрил |
| Тип размещения | Настенный |
| Размер носителя | 11 x 17 дюймов |
| Ориентация | Портрет, Пейзаж |
| Легкий тип | Светодиод |
|---|---|
| Особенности | С подсветкой |
| Цвет | Черный |
| Количество столбцов | 2 |
| Количество рядов | 1 |
Информация для заказа
Нет в наличии 903:30 Мы ожидаем, что в течение 60-90 дней будет больше на складе.
отзывов
Просмотрите отзывы клиентов, которые уже приобрели этот продукт.
Этот товар еще не был рассмотрен. Быть первым.
Написать отзыв
ЖИТЕЛИ КАЛИФОРНИИ
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию свинца, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.
Вопросы и ответы
| Начиная с $871,99 за 1 шт. | |
|---|---|
| Количество | Цена за штуку (долл. США) |
| 1 — 4 | $871,99 |
| 5 — 15 | $849,99 |
| 16 + | Сделать запрос |
Данный товар временно отсутствует на складе и в настоящее время недоступен для покупки.
Пожалуйста, проверяйте регулярно, так как мы ожидаем пополнения запасов в будущем.
Уведомить меня о появлении на складе
【Основные знания в области фотографии】Матричный/оценочный замер – Фотография для начинающих – Курсы, мероприятия, снаряжение и поездки в Лос-Анджелес
Перейти к содержимомуНовичкам часто сложно освоить замер.
Камера имеет множество встроенных режимов экспозамера, так как же выбрать режим экспозамера, чтобы получить желаемый эффект? Теперь позвольте мне поделиться тем, как использовать «матричный замер»! После того, как вы изучите его, вы сможете получить желаемый эффект, не меняя режим замера!
Что такое режим замера
Большинство современных цифровых камер имеют как минимум три режима замера:
- Матричный/оценочный замер
- Центровзвешенный замер
- Точечный замер
Разница заключается в диапазоне измерения. При матричном замере будет выбрана область всей фотографии для замера, точечный замер будет использовать точку фокусировки или очень маленькую область в середине для замера, а центрально-взвешенный замер будет между ними.
Ниже приведены значки замера экспозиции для камер Canon:
Хороший партнер для матричного замера: кнопка компенсации экспозиции (+/- EV)
При использовании матричного замера камера имеет очень полезную функцию: экспозицию. кнопка компенсации (+/- EV)! Кнопка компенсации экспозиции позволяет самостоятельно увеличивать или уменьшать значение экспозиции. Стоит отметить, что эта кнопка не похожа на Photoshop, использующую методы постобработки для внесения изменений. Вместо этого вы можете напрямую увеличивать или уменьшать диафрагму, выдержку или ISO, чтобы добиться изменения экспозиции, поэтому его лучше использовать, чем постмодификацию.
Чтобы использовать кнопку компенсации экспозиции, просто нажмите кнопку, чтобы повернуть диск, или нажмите, а затем добавьте и вычтите, пожалуйста, прочитайте руководство по эксплуатации камеры для получения подробной информации!
Большинство камер имеют кнопку компенсации экспозиции +/- EV.
Советы по использованию матричного замера экспозиции
(A) В условиях нормального приема света
В условиях нормального приема света, т. е. при съемке в очень ярких или темных условиях, современные цифровые камеры уже способны измерять свет очень точно, старайтесь соблюдать баланс между светлыми и темными позициями фотографии и разумно устанавливайте диафрагму и выдержку. И значения ISO. Так что, снимаете ли вы на улице или в помещении, если вы не снимаете при сильном освещении, вы можете доверять способности матричного замера и снимать прямо!
При нормальных условиях приема света вы можете положиться на режим матричного замера камеры.
(B) В контровом/контровом свете
При съемке контрового/контрового света объект съемки будет направлен в сторону от источника света, а объектив будет направлен к источнику света. В это время матричный замер камеры будет считать, что на фотографии много света (при условии, что ваш объект не покрывает весь кадр), поэтому сделайте снимок. Все затемняется для баланса, и объект становится недодержанным или силуэтным. В этот момент вы должны увеличить компенсацию экспозиции (иногда +3EV иногда) или использовать вспышку, чтобы заполнить светом объект!
Снимайте в условиях сильного контрового света, используйте матричный замер для захвата силуэтов.
(3) При съемке черно-белой сцены
Когда черно-белая сцена занимает большую часть фотографии, матричный замер будет неправильным, а окружающая среда будет считаться темной/яркой, что приведет к неправильным настройкам передержки и недодержка. Поэтому перед нажатием на спуск надо -/+EV по опыту исправить отсутствие матричного замера. Есть формула, которую легко запомнить, надо знать:
Когда темно, темно (-EV), когда светло, светло (+EV)
Объяснение: Если вы столкнулись с черным цветом, вам нужно уменьшить EV, а если вы встретите белый , вам нужно увеличить EV.
Если фотографии полностью белые или черные, обязательно используйте компенсацию экспозиции для исправления ошибок матричного замера.
(4) При съемке портретов
Вообще говоря, при съемке портрета лицо на портрете должно иметь правильную экспозицию, поэтому уделяйте экспозиции особое внимание. При использовании матричного замера обязательно смотрите на свет вокруг человека, чтобы сделать компенсацию +/- EV. Некоторые примеры:
[класс таблицы = «таблица с полосой и границей таблицы» th = «0» colwidth = «30%» colalign = «left | центр»]
«Shunguang», «Лицо имеет нормальный и достаточный светоприем», «Корректировка EV не требуется»
«Подсветка/подсветка», «Эскиз силуэта», «Корректировка не требуется, EV при необходимости можно уменьшить»
» Подсветка / Подсветка», «Объект должен быть нормально экспонирован», «От +2 до +3EV»
«Большой источник света в композиции», «Экспозамер может сделать фотографию слишком темной», «+EV»
«Японский стиль», «Ощущение яркости и легкости», «+EV»
[/table]
+EV можно использовать для компенсации при съемке контрового света.
