Панель управления рено дастер: Панель приборов Рено Дастер — символы и индикаторы

1. Тахометр. Обратите внимание, что 1 деление шкалы соответствует 100 оборотам в минуту.
2. Данный указатель обозначает уровень топлива в баке.
3. У этого дисплея много функция: он может быть одометром, счетчиком пробега, также с его помощью устанавливается время. Если вы зайдете в настройки бортового компьютера, то именно здесь вы их и увидите.
4. Это указатель определяет температуру охлаждающей жидкости.
5. Спидометр.
6. Здесь индикаторы включения задних и передних противотуманных фар, а также незакрытой двери.
7. Кнопка. Используется для переключения между режимами отображения информации на дисплее и других целей.
8. На экране вы видите индикаторы, обозначающие минимальный уровень топлива, включенные поворотники, лампочка критической ТОЖ, ближнего и дальнего света фар. А также другие стандартные для большинства автомобилей индикаторы.
9. Сигнальная лампа стояночного тормоза и всей стояночной системы. Горит, если уровень тормозной жидкости слишком низок или поднят рычаг стояночного тормоза.

Эти основные обозначения вы найдете как на панели Рено Дастер, так и других современных автомобилей этой марки и иных. Видео ниже посвящено режиму самодиагностики на автомобиля Рено (автор ролика — канал В гараже у Сандро).

Возможные неисправности и способы их устранения

В большинстве случаев неисправности в работе приборной панели происходят из-за нарушений в работе самого автомобиля. Так, неверные показания отдельных устройств обычно связаны с выходом из строя датчиков: скорости, температуры охлаждающей жидкости и других. Решить эту проблему можно путем замены датчиков.

Обратите внимание на сигнальные индикаторы. В особенности на тот, что выполнен в виде небольшого двигателя на дисплее. Он обозначает систему управления двигателем. Этот индикатор должен гореть всегда во время пуска мотора. Сразу после этого он гаснет.

Если этого не происходит и лампочка продолжает гореть, причиной обычно является неисправность в системе управления двигателем. Вы сможете продолжить движение. Если же индикатор мигает, значит нет стабильной искры – снизьте обороты двигателя. В целом же, панель Рено Дастер надежна и информативна.

Инструкция по монтажу

Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.

Чтобы установить новую панель, делайте следующим образом.

1. Вначале снимите центральную накладку.
2. Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток.
3. Части по бока снимаются легко, их можно просто потянуть.
4. Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T-20.
5. Открутите два электрических штекера.
6. Теперь можно полностью снять старую деталь.
7. Новая приборная панель устанавливается в порядке, обратном демонтажу.

Видео «Что показывает бортовой компьютер»

Это видео посвящено значению основных индикаторов панели приборов (автор ролика — PetrovskiyTV).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (33.33%)

Нет (66.67%)

⭐ Индикаторы на панели приборов Рено Дастер

Устройство, которое имеет панель приборов Рено Логан, а также ряд других моделей, достаточно стандартное. Тем не менее, не всегда можно разобраться в тех индикаторах, которые на ней есть. Также, определенные нюансы имеет процесс демонтажа и установки. Все об этом вы можете узнать в нашей статье.

Описание и расположение индикаторов

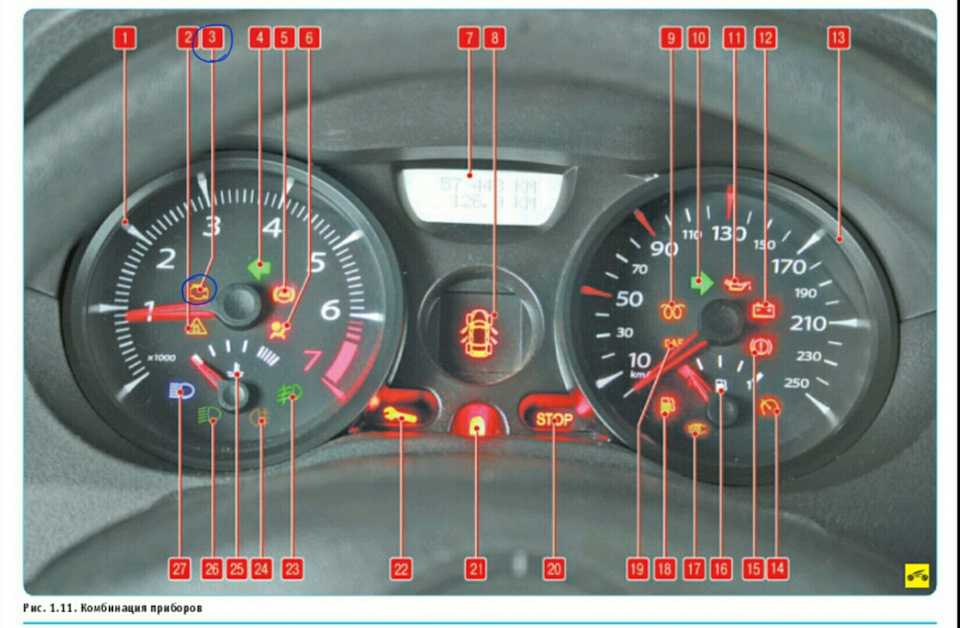

На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
Лампа, отображающая включение противотуманок.
Сигнальная лампочка — обозначает, что двери не закрыты.
Резерв.
Этот индикатор обозначает задние противотуманные фонари.
Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
Резерв для дизельных моделей Логан.
Сигнальная лампа перегрева двигателя.
Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
Индикатор аварийного падения уровня пасла.
Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
Обогрев заднего стекла.
Индикатор дальнего света.
Сигнал об отключении подушек безопасности переднего пассажира.
Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
Лампа о неисправности подушки безопасности.
Неисправность антиблокировочной системы тормозов.
Лампа включения ближнего света фар.

Возможные неисправности и способы их устранения

Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.

Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.

Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.

В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.

Также, вы можете полностью демонтировать старую панель и установить новую.

Инструкция по монтажу

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

вначале отсоединить провода с батареи, первым отрицательный;
частично снять дверной уплотнитель;
демонтировать декоративную панель с левой передней стойки;
выкрутить болты с обеих сторон на панели;
далее снять небольшие крышки, расположенные внизу по краям панели приборов;
под ними болты, выкрутите их, затем снимите ручку корректора фар;
выкрутите болты, которые находятся под ручкой корректора;
снять верхний кожух рулевой колонки;
открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
теперь выкрутите болты над колонкой;
снимите козырек щитка;
выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
демонтируйте радиоприемник;
теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
демонтируйте регуляторы системы отопления и кондиционирования;
теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
далее отсоедините диагностический разъем;
снимите полностью панель приборов, отсоедините колодку проводов;
открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
далее снимите заклепки с перчаточного ящика и крышку;
установка новой панели производится в обратном порядке.
