Что такое затвор фотоаппарата — 10 видов и свойств

Содержание страницы

Затвор – это узел фотоаппарата, который служит для дозирования света на фотоматериал. Скоростью работы затвора задается такой параметр, как выдержка. Затворы имеют различные вариации исполнения и типы, мы же рассмотрим шторно-щелевые фокальные затворы.

Что такое затвор у фотоаппарата

Фотографический затвор — это устройство для регулирования выдержки, то есть длительности воздействия света на фотоматериал или матрицу фотоаппарата. Один из двух основных инструментов управления экспозицией. В киносъёмочном аппарате роль фотозатвора выполняет обтюратор.

Основной задачей затвора является работа в паре с диафрагмой. В этой паре затвор отвечает за выдержку, которой дозируется свет на матрицу, или пленку фотоаппарата. Ламельные фокальные затворы современных цифровых зеркальных камер имеют потрясающую надежность, но при этом менее ремонтопригодны, по сравнению со своими старшими братьями, шторными затворами. У шторных затворов помимо дешевизны и ремонтопригодности было еще одно преимущество – они издавали меньше шума и вибраций во время фотосъемки. Но это преимущество со временем снизошло на нет. Подробнее – ниже.

Шторно-щелевые фокальные затворы

Фокальный затвор находится очень близко к поверхности пленки (фокальной плоскости), от того и название. Шторно-щелевой потому, что обычно затвор состоит из двух шторок, которые во время движения создают между собой щель, через которую происходит засветка кадра. Существует два распространенных типа фокальных затворов малоформатной фототехники:

Фокальный затвор горизонтального хода

“Горизонтальный ход” означает, что затвор работает по длинной стороне (шторки ходят вдоль) кадра. Самые распространенные “шторные” фокальные затворы горизонтального хода использовались в малоформатных фотоаппаратах практически повсеместно от первой культовой “Лейки” Оскара Барнака, и до начала двухтысячных годов (дольше всего использовалось в фотоаппаратах СССР).

Главный недостаток затвора с горизонтальным ходом в его скоростной синхронизации для съемки с электронной вспышкой, для которой часто является предел в 1/60 – 1/90 секунды, а также невозможность стабильной работы на высоких скоростях (от 1/1000 сек.).

Думаю, именно поэтому большая часть шторных затворов, которыми оснащались советские зеркальные фотоаппараты, не имели скорости выше 1/500 сек. Ресурс затвора шторных  матерчатых затворов, к тому же, очень мал.

Чтобы использовать электронную вспышку, затвор выставляется на так называемую “выдержку синхронизации” (на диске управления скоростью затвора обозначается как X, или может иметь приписку в виде скорости синхронизации, например X/60), которая обеспечивает минимальное время задержки при экспонировании, и одновременно позволяет вспышке засветить кадр именно в тот момент, когда затвор полностью открыт. При любом другом раскладе будет неравномерный засвет кадра.

Фокальный затвор вертикального хода

В фокальном затворе вертикального хода шторки ходят по короткой стороне (поперек) кадра. Эти затворы сложнее в конструкции, но рабочие характеристики их более стабильны, в том числе и на больших скоростях. Современные затворы в цифровых зеркальных камерах – ламельные, вертикального хода, с электронным управлением. Ресурс ламельного затвора в разы выше шторных матерчатых.

Причем, скорость срабатывания и начальный импульс задает электродвигатель, а выдержка уже управляется электромагнитами. Отсюда вытекает увеличенное энергопотребление системы на длинных выдержках.

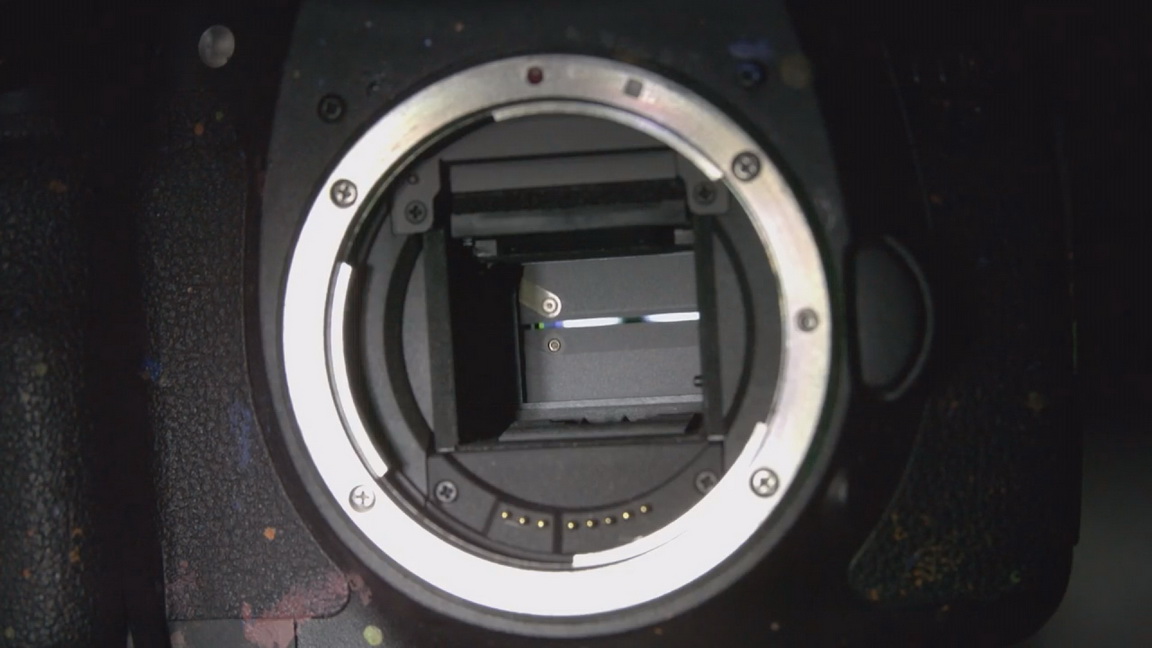

На фото выше – ламельный затвор вертикального хода Canon 40D.

Для синхронизации вспышки на высоких скоростях используется так называемая, предвспышка, или стробоскопическая вспышка. Она генерирует несколько импульсов за один проход шторок затвора, решая тем самым, проблему синхронизации. Обычно даже самые недорогие современные электронные вспышки поддерживают эти режимы.

Другие затворы

В силу специфики сайта, пока не рассматриваем следующие затворы:

Барабанный щелевой затвор

Используется в панорамных фотоаппаратах специальной конструкции. В этом случае фотоплёнка, огибающая цилиндрический барабан, экспонируется движущейся мимо неё щелью в стенке вращающегося барабана с объективом (фотоаппараты Горизонт)

Обтюраторный затвор

Обтюраторный затвор имеет такое же устройство, как и дисковый однолопастный обтюратор: вращающийся вблизи фокальной плоскости металлический диск с секторным вырезом.

Веерный затвор

Многослойные секторные шторки затвора, как и обтюратор, поворачивались вокруг общей оси, что позволяло им складываться в сравнительно узкий пакет или раскладываться в виде веера. Такое устройство технологичнее ламельного затвора, поскольку исключает сложный в изготовлении паралелограммный рычажный механизм перемещения шторок (Киев-10, Киев-15).

Затворы с раздельным приводом шторок

Одним из недостатков большинства первых фокальных затворов была необходимость закрывать объектив во время его взвода, поскольку в этот момент щель между шторками не перекрывалась. Проблема была устранена в затворе малоформатных фотоаппаратов «Leica», массовый выпуск которых налажен в 1925 году. Впервые конструкция использованного в них затвора предложена для крупноформатных камер ещё в 1893 году, а реализована 16 лет спустя в английских зеркальных фотоаппаратах «Minex». Затвор нового типа состоял из двух независимых друг от друга шторок с индивидуальными пружинами.

Щель между ними образовывалась за счёт разницы времени начала движения, а при взводе затвора шторки смыкались, надёжно предохраняя фотоплёнку от засветки. Удачная кинематика затвора упрощала его сопряжение с механизмом протяжки плёнки, делая всю конструкцию фотоаппарата компактной. Шторный затвор фотоаппаратов “Зенит” – тому пример.

Апертурный затвор

Hасполагается между линзами объектива в плоскости вблизи апертурной диафрагмы, из-за чего и получила своё название. Особенностью таких затворов является одновременное и равномерное экспонирование всей площади кадра, не зависящее от точности настройки механизма (объективы Hasselblad).

Центральный затвор

Разновидность апертурного затвора, заслонки которого при срабатывании открывают отверстие объектива от центра к его краям и закрывают в обратном порядке. Такие затворы, как правило, устанавливаются между линзами объектива или непосредственно за задней линзой. Могут выполнять еще и функцию диафрагмы, тогда его называют “центральный затвор-диафрагма”.

Затвор-диафрагма, диафрагменный затвор

Центральный затвор, максимальная степень раскрытия лепестков которого регулируется, за счёт чего он одновременно выполняет роль диафрагмы. (ЛОМО Компакт-Автомат)

Затвор типа «жалюзи»

Свет перекрывается набором узких пластинок-ламелей, одновременно поворачивающихся вокруг осей. При открытом затворе пластинки направлены вдоль оптической оси, пропуская свет.

Электронный затвор

Электронный затвор фактически не использует механику привода и шторки, для отсечения света от матрицы. Работает в режиме буфера и в живую, как бы сохраняя стоп-кадры незаписываемого на карту видео. Распространение получил с началом эры смартфонов. Камеры большинства смартфонов имеют электронный затвор с буфером на несколько кадров. Камера, активированная на смартфоне транслирует видео в буфер, откуда затем по нажатию кнопки спуска извлекается последний кадр или серия кадров.

Средняя скорость такого затвора ранних моделей – 1/15 и 1/30 секунды, в зависимости от того, с какой частотой мог обрабатывать кадры АЦП. В съемочной технике появился сравнительно недавно. Камера Sony A7III имеет бесшумную съемку, без использования механического затвора.

Большая проблема ранних электронных затворов – Rolling Shutter, когда движущиеся объекты расплывались по кадру, так как считывание информации с матрицы происходило последовательно, по строкам.

Шторные затворы

Материалом изготовления шторных затворов в подавляющем своем большинстве была прорезиненная ткань. Не смотря на свою простоту и дешевизну, шторные матерчатые затворы имеют очень неприятные особенности, сказывающиеся на ресурсе затвора:

• Выгорают на солнце

Если забыть закрыть объектив фотоаппарата крышкой, то объектив будет действовать, как увеличительная линза, и вконце-концов, свойства резины меняются до такой степени, что она осыпается, “прогорает”.

• Элементы шторного затвора подвержены истиранию

Зачастую встречаются камеры того или иного производителя, матерчатые тяги затвора у которых попросту порваны вследствие износа.

• Элементы шторного затвора отклеиваются от натяжителей

Со временем связующая составляющая клеевой основы приходит в негодность, и высыхает. Шторки отклеиваются у основания натяжителей.

• Пружины натяжителей приходят в негодность

Внутри натяжителей стоят стальные пружины, которые теряют свойства со временем. Проблема устраняется путем подкручивания регулировочных винтов и не такая страшная, как перечисленные выше.

На отпечатке перечисленные неисправности могут отображаться, как недоэкспонирование одной из зон кадра, неравномерное экспонирование по всему полю кадра (шторки притормаживают), изображение кадра фиксировано рывками. Увидев такие отпечатки, стоит обратить внимание на состояние затвора.

Не смотря на то, что шторные затворы имеют опасные болезни, они весьма ремонтопригодны, и чтобы произвести ремонт в “полевых” условиях, достаточно иметь прямые руки и соответствующую литературу. Максимальный срок жизни шторного затвора составляет примерно 5 тысяч срабатываний.

Ламельные затворы

Шторки таких затворов состоят из нескольких металлических ламелей. Причем, в качестве материала для ламелей может применяться не только сталь, но и нержавеющая сталь, углепластик. Ламельные затворы цифровых зеркальных камер управляются электроникой с использованием электродвигателя и электромагнитов.

Электромагниты отвечают за выдержку затвора, удерживая шторки в открытом состоянии до тех пор, пока не получат импульс от управляющей микросхемы на размыкание. На практике это все занимает, естественно, доли секунды.

Ламельные затворы получили распространение в японских фотоаппаратах, где их начали применять в начале 60 годов. Ламельные затворы надежнее шторных, не выгорают на солнце

Однако, ремонтопригодность таких затворов намного меньше, чем у шторных – если замена ламелей, в принципе, еще по рукам пользователю, то последующая его настройка возможна только в стенах сервисного центра (в общем, не дешевое удовольствие, даже если кто-то и возьмется за эту работу). Поэтому ламельные затворы меняются целиком.

Из неисправностей ламельных затворов можно встретить такие:

• Залипание шторок
• Истирание ламелей шторок
• Обрыв в обмотке электромагнита
• Выпадение втулок шторок из посадочных мест

Эти неисправности в основном могут встречаются на затворах с большими пробегами, а также в какой-то мере на свежих камерах в период “обкатки”. Обкатка затвора проходит примерно на первой тысяче срабатываний, после чего затвор может даже переходить свой срок службы. В таблице зеленым отмечен ресурс затвора некоторых фотоаппаратов Canon:

Максимальный срок жизни затвора варьируется. Производителем же, в зависимости от модели камеры устанавливаются ограничения от 50000 срабатываний на младших моделях камер и до 500000 на профессиональных. Зачастую встречается так, что камера успевает морально устареть, и обрести четвертого-пятого хозяина, а ресурс затвора еще не исчерпан.

Принцип работы шторного затвора

Основная конструкция состоит из двух непрозрачных шторок, которые установлены на роликах натяжителей. Как правило, шторки расположены так, что по умолчанию перекрывают доступ света к фотоматериалу.

– Когда мы взводим затвор, одновременно перемещается кадр фотопленки, и происходит “перетягивание” шторок со своих привычных мест.
– По нажатию кнопки спуска затвора, первая шторка освобождается, чтобы начать ход. По пути движения, первая шторка проходит через кадр фотоматериала, дозируя свет.
– Когда первая шторка завершает ход, затвор какое-то время полностью открыт.
– По окончании времени экспонирования, вторая шторка перекрывает поступление света и экспонирование завершается.
– Когда затвор взводится для следующего кадра – все повторяется снова.

Если затвор работает с минимальной выдержкой, то экспонирование фотоматериала происходит сквозь щель между догоняющими друг друга шторками.

Ламельный затвор

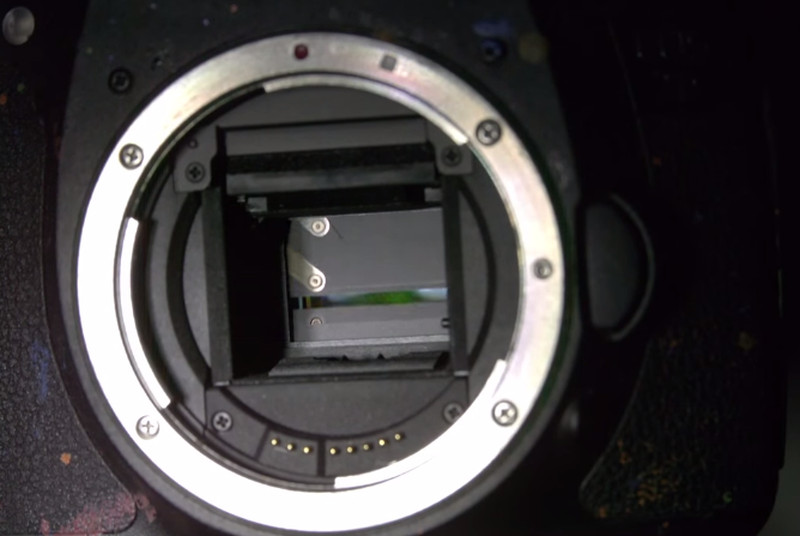

Работу фокального ламельного затвора вертикального хода хорошо видно из этого видео:

Затворный лаг













Или лаг затвора. Так называется задержка перед срабатыванием затвора. Лагом может называться как конкретная задержка после нажатия кнопки спуска, так и время ожидания до следующего спуска затвора во время скоростной съемки. В основном проблема задержки после назатия кнопки спуска присуща младшим/древним моделям цифровых зеркальных камер, а также различного рода мыльницам и камерофонам. Эффект задержки связан с медленной скоростью обработки данных процессором устройства, или скоростью реакции механизмов в целом (например, автофокуса).

У пленочной Canon EOS Kiss 300 скорость съемки ограничена скоростью перемотки пленки, и лагом затвора можно назвать время ожидания до окончания протяжки пленки на следующий кадр во время непрерывной съемки. В таблице отображен интервал между срабатываниями в непрерывной съемке некоторых камер Canon (зеленая колонка):

Лаг затвора у старших моделей цифровых зеркальных камер может проявляться во время переполнения буфера камеры необработанными данными, тогда время лага затвора упирается в скорость записи на карту. У Canon EOS 1Ds буфер заполняется быстро, и из-за медленной скорости записи на карту, последующая задержка срабатывания затвора может достигать 10-15 секунд.

• Азбука фотографа

Курсы для фотографа:

• Онлайн-курс фотографии для самостоятельного прохождения, Easy уровень
• Онлайн-курс фотографии для самостоятельного прохождения, Nightmare уровень

liveviewer.ru | ВК | Ютуп | Телега

Фотографический затвор | это… Что такое Фотографический затвор?

Шторный затвор

Затво́р фотографи́ческий — устройство, используемое для перекрытия светового потока, проецируемого объективом на фотоматериал (например, фотоплёнку) или фотоматрицу (в цифровой фотографии). Путем открытия затвора на определенное время выдержки дозируется количество света, попадающего на чувствительную поверхность и тем самым регулируется экспозиция.

На заре фотографии фотоматериалы имели низкую чувствительность, выдержка измерялась часами, позднее — минутами и секундами, поэтому специальный механизм затвора камерам не требовался — его роль выполняла крышка объектива, а время, на которое она снималась для экспонирования фотопластинки, отсчитывалось фотографом по обычным часам или в уме. В дальнейшем требуемые выдержки сократились до десятых, сотых и тысячных долей секунды, поэтому для управления затвором потребовался достаточно точный автоматический механизм.

Затворы классифицируются по расположению в камере (апертурные: межлинзовые, залинзовые, фронтальные; фокальные) и по конструкции (дисковые; лепестковые; шторные: веерные и ламельные; затворы-жалюзи и др.).

Содержание 1 Характеристики фотографического затвора 2 Типы фотографических затворов 2. 1 Дисковый секторный затвор 2.2 Затворы-жалюзи 2.3 Центральный затвор 2.4 Фокальный затвор 2.4.1 Особенности работы со вспышкой 2.4.1.1 Синхронизация по первой/второй шторке 2.5 Электронный затвор 3 Применение затворов в современных фотоаппаратах 4 См. также 5 Примечания 6 Литература 7 Ссылки

Характеристики фотографического затвора

Фотографический затвор характеризуется:

• коэффициентом полезного действия (КПД), который выражает отношение количества света, прошедшего за время работы затвора, к количеству света, прошедшего за тот же период через «идеальный затвор»; чем больше значение этого коэффициента приближается к единице (а при процентном выражении — к 100 %), тем совершеннее работает затвор;
• точностью и диапазоном выдержек;
• степенью искажения изображения;
• надёжностью работы затвора в различных условиях фотографирования.

Типы фотографических затворов

Дисковый секторный затвор

Дисковый секторный затвор состоит из вращающегося на оси металлического сектора с отверстием, который приводится в действие пружиной, связанной со спусковым рычагом.

Затворы этого типа отличаются наименьшим числом деталей, что определяет наименьшую стоимость, повышенную надёжность и уменьшение требований к точности изготовления.

Однако их существенные недостатки — громоздкость (радиус диска не менее перекрываемого отверстия) и ограниченный диапазон выдержек привели к ограниченному применению, в основном в камерах начального уровня.

Дисковый затвор имеет конструктивное сходство с обтюратором кинокамер.

Затворы-жалюзи

Затворы-жалюзи применяются крайне редко, так как требуют значительного пространства между линзами объектива, однако представляют практический интерес, обладая некоторыми преимуществами.

Перекрываемое поле состоит из набора узких пластинок-ламелей, одновременно поворачивающихся вокруг осей. При открытом затворе пластинки направлены вдоль оптической оси. Для закрытия затвора достаточно повернуть все пластинки на 90°. Благодаря небольшой массе каждой отдельной пластинки инерционность затвора невелика и приводной механизм отличается простотой. Радиальный затвор-жалюзи, кроме основной задачи дозирования экспозиции, выполняет роль оттенителя — компенсатора падения освещённости от центра кадра к краям; избыточная освещенность в центре гасится центральной частью затвора.

Коэффициент полезного действия затворов-жалюзи близок к КПД центральных затворов.

Центральный затвор

Затвор-диафрагма

Центральный затвор, как правило, устанавливается между линзами объектива или непосредственно за задней линзой. Он представляет собой ряд тонких сегментов, приводимых в действие системой пружин и рычагов. При экспонировании сегменты открывают действующее отверстие объектива симметрично относительно его центра и, следовательно, сразу освещают поверхность светочувствительного элемента.

Затвор-диафрагма, диафрагменный затвор — центральный затвор, максимальная степень раскрытия лепестков которого регулируется, за счёт чего затвор одновременно выполняет роль диафрагмы.

КПД центрального затвора составляет от 0,3 до 0,5, а минимальная выдержка, как правило, не короче 1/500 с (затвор-диафрагма при малых относительных отверстиях может обеспечить и более короткие выдержки, например 1/800 с в советском «ФЭД-Микрон»).

В качестве датчика времени в центральных затворах чаще всего используется простейший часовой анкерный механизм, а на коротких выдержках время открытия затвора регулируется силой натяжения пружин. Последние модели центральных затворов имеют электронный дозатор выдержки. В этих затворах лепестки удерживаются в открытом состоянии электромагнитами.

Преимущества центрального затвора:

• Не искажают фотографическое изображение эффектами временно́го параллакса, так как весь кадр экспонируется одновременно.
• Возможность использования фотовспышки на любых выдержках.
• Устойчиво работают на морозе, в отличие от тканевых шторных затворов (см. ниже).
• Благодаря открытию от центра к краям эффективное распределение света в световом пучке получается неравномерным по радиусу, и при этом центральная часть пучка открыта в течение большего времени, нежели края. В результате характер боке оказывается более близок к «математически правильному» распределению Гаусса. Особенно это заметно на затворах-диафрагмах.

Недостатки центрального затвора:

• Относительная сложность устройства (кроме простейших затворов с одной выдержкой).
• Сложность получения коротких выдержек. Это связано с тем, что тонкие лепестки затвора подвергаются большим нагрузкам (за очень короткое время они должны разогнаться до скорости несколько метров в секунду и более, а затем остановиться без отскоков и деформации). На практике затворы с выдержками короче 1/250 с ставят только в дорогие камеры.
• Сложность применения в однообъективных зеркальных камерах — для визирования затвор приходится держать открытым, а кадровое окно на это время закрывать от света другим механизмом (Bessamatic, «Зенит-4»).
• Оптически наивыгоднейшее место для расположения центрального затвора — между линзами объектива. Для использования сменных объективов либо приходится применять залинзовый затвор, либо сильно удорожать объективы, встраивая затвор в каждый из них (Hasselblad 500 C/M^[1]).
• Центральный затвор во время открывания и закрывания дополнительно диафрагмирует объектив, что при короткой выдержке и открытой диафрагме может сказаться на характере изображения.

Фокальный затвор

Фокальный затвор с металлическими ламелями

Фокальный затвор, как явствует из названия, располагается вблизи фокальной плоскости, то есть непосредственно перед светочувствительным материалом. По принципу действия фокальные затворы обычно относятся к шторным (шторно-щелевым). Такой затвор представляет собой пару шторок (из прорезиненной ткани или тонких металлических ламелей). Затвор приводится в действие системой пружин или электродвигателем.

Мгновенный затвор разработал и построил витебский фотограф С.  А. Юрковский в 1882^[2] году, описание которого опубликовал в журнале «Фотограф» (№ 4 за 1883 год) и демонстрировал на Московском съезде фотографов. Выпуск усовершенствованной конструкции, получившей название шторно-щелевого затвора, с согласия Юрковского был налажен в Англии, а затем, с небольшими изменениями, в Германии.

Во взведенном состоянии фотоматериал перекрыт первой шторкой. При спуске затвора она сдвигается под воздействием пружины, открывая путь световому потоку. По окончании заданного времени экспозиции световой поток перекрывается второй шторкой. На коротких выдержках вторая шторка начинает движение еще до того, как первая полностью откроет кадровое окно. Щель, образующаяся между шторками, пробегает вдоль кадрового окна, последовательно освещая его. Длительность выдержки определяется шириной щели. Перед началом съемки следующего кадра затвор взводится заново, при этом шторки возвращаются в исходное положение таким образом, что щель между ними не образуется.

Затвор может быть с вертикальным или горизонтальным ходом штор. Горизонтальный ход, как правило имеют затворы с прорезиненными шторками, вертикальный — с ламелями. В случае 35-мм фотокамер затвор с вертикальным ходом позволяет при равной линейной скорости движения шторок получить в 1,5 раза более короткую выдержку синхронизации (см. ниже), поскольку проходимый шторами путь в 1,5 раза короче (24 мм вместо 36 мм у затворов с горизонтальным ходом).

КПД шторного затвора доходит до 0,95, а минимальная выдержка достигает 1/12000 с (Minolta 9 и 9xi).

При съёмке быстро движущихся объектов шторный затвор искажает их изображение. Оно, в зависимости от направления движения объекта по отношению к фотоаппарату, несколько суживается по ширине, или верхние части изображения слегка смещаются по отношению к нижним. Такие искажения слабо заметны и не играют роли при обычном фотографировании. Но их надо учитывать при технической или научной съёмке. Это явление называется временной параллакс.

На морозе шторный затвор из прорезиненной ткани может работать недостаточно точно и даже полностью отказывать, так как шторки теряют эластичность.

Шторный затвор требует тщательной регулировки, так как равномерность экспозиции по площади кадра напрямую зависит от равномерности и согласованности хода шторок. Конструкция же шторного затвора может быть относительно простой, как, например, классический затвор О. Барнака, широко применявшийся на камерах Leica и многих других во всём мире, включая отечественные ФЭД, «Зоркий», «Зенит» и «Ленинград».

В старых фотокамерах взвод шторного затвора осуществлялся специальным маховичком или рычагом (курком) вместе с перемоткой пленки. В современных аппаратах оба этих процесса выполняют электродвигатели. В механических версиях затворов этого типа выдержки отрабатываются механически (натяжение пружин и т. п.). В электромеханических, как правило, механически отрабатывается лишь одна (реже две^[3]) наикратчайшая выдержка. Весь диапазон остальных выдержек реализуется за счёт придерживания второй шторы электромагнитом. Другими словами, полноценно электромеханический затвор может работать лишь при работоспособных элементах питания, в то время как механический от них независим.

Особенности работы со вспышкой

Как отмечено выше, на коротких выдержках экспонирование фотоматериала происходит не одновременно. В каждый отдельный момент времени свет попадает только на часть кадра, определяемую шириной щели.

Из-за этой особенности работы шторного затвора на коротких выдержках использовать фотовспышку можно только на такой выдержке, при которой вся площадь кадра открыта свету одновременно (то есть ширина щели между шторками равна размеру кадрового окна). Минимальная выдержка, при которой это условие выполняется, называется выдержкой синхронизации. Применение вспышки на более коротких выдержках приведет к тому, что ею будет освещена только часть кадра в виде светлой полосы.

На современных цифровых зеркальных фотоаппаратах среднего класса выдержка синхронизации составляет от 1/160 до 1/500 (при использовании электронно-механического затвора). Для сравнения — на многих фотоаппаратах с механическим затвором и тканевыми шторками выдержка синхронизации составляла около 1/30 с, реже 1/60 с; более короткие встречались только на самых дорогих моделях. Короткие выдержки синхронизации позволяют использовать вспышку, например, в солнечный день для подсветки теней.

Для обхода этого ограничения шторного затвора в дополнение к нему может применяться электронный затвор. Другим способом является применение высокоскоростной синхронизации вспышки (FP/HSS). При этом вспышка вместо одного короткого, но яркого импульса испускает импульс с такой же энергией, но более продолжительный (а значит менее яркий, так как энергия импульса остаётся той же), что позволяет получить равномерно освещенный кадр даже на очень коротких выдержках (вплоть до 1/4000 — 1/8000), однако освещенность, которую создает вспышка, пропорционально уменьшается.

Синхронизация по первой/второй шторке

Основная статья: Выдержка синхронизации

С конструкцией шторного затвора связаны термины, описывающие специальные режимы синхронизации фотовспышки — по первой шторке, по второй шторке (сейчас эти термины применяются вне зависимости от конкретного типа затвора). Время работы электронной вспышки обычно значительно меньше, чем время открытия затвора (1-5 мс против сотых долей секунды), в связи с чем тот момент, в который сработает вспышка, оказывает заметное влияние на полученный результат, особенно при съёмке движущихся объектов. При синхронизации по первой шторке вспышка срабатывает сразу после открытия затвора (когда первая шторка займёт конечное положение). Вспышка дает яркую экспозицию движущегося объекта от вспышки.

Однако, остальное освещение сцены может оказаться достаточным для формирования изображения при заданной выдержке. При этом движущийся объект образует слабый смазанный след, направленный в сторону движения объекта, экспонированный за время прошедшее после светового импульса до закрытия затвора. Объект на фотографии зрительно получается двигающимся в обратную сторону.

При синхронизации по второй шторке вспышка срабатывает перед закрытием затвора (незадолго перед началом движения второй шторки), поэтому вначале слабо экспонируется движение без вспышки, и лишь потом объект полностью освещается, что соответствует зрительному восприятию движения объекта, оставляющего позади себя след.

Электронный затвор

Электронные затворы применяются в современной цифровой фототехнике, и представляют собой не отдельное устройство, а принцип дозирования экспозиции цифровой матрицей. Выдержка определяется временем между обнулением матрицы и моментом считывания информации с неё.

Применение электронного затвора позволяет достичь более коротких выдержек (в том числе и выдержки синхронизации со вспышкой) без использования более дорогостоящих высокоскоростных механических затворов.

Из недостатков электронного затвора можно выделить искажение изображения, вызванное последовательным чтением ячеек, а также повышенной вероятностью возникновения блюминга (например, при попадании в кадр солнца).

Кроме того, выпускаются матрицы, имеющие индивидуальный электронный затвор в каждом пикселе. В этом варианте осуществляется настройка оптимального времени экспозиции для каждого пикселя в зависимости от уровня освещённости в данном участке кадра.^[4].

Примечание: термин Электронный затвор часто используется вместо термина Электронно управляемый механический затвор.

Применение затворов в современных фотоаппаратах

В большинстве современных фотоаппаратов используется электронное управление затвором и высокоскоростные электроприводы, т. е. фотографу не требуется выполнять каких-либо операций по взведению затвора. В механических плёночных камерах взведение затвора обычно объединено с перемоткой плёнки на следующий кадр, однако в некоторых старых и дешёвых моделях (например, в «Смене») для этого использовался отдельный рычажок. В совсем простых камерах применялись затворы, не требовавшие предварительного взвода: сжатие приводной пружины происходило при нажатии на спусковую кнопку («Юнкор»). Спуск (открытие) затвора происходит по команде фотографа при нажатии на «главную» (а во многих любительских камерах и единственную) кнопку или с помощью автоспуска или программного механизма.

В современных автоматических камерах кнопка спуска не имеет механической связи с затвором и инициирует ряд различных автоматических процессов, включая измерение освещённости, наведение на резкость и т.  п. В дешёвых камерах их выполнение может потребовать заметного времени, в связи с чем возникает т. н. «затворный лаг» — реальное открытие затвора происходит с задержкой, что не позволяет успешно снимать динамичные сцены. Затворный лаг особенно характерен для потребительских цифровых камер.

В компактных цифровых камерах затвор отсутствует, изображение проецируется на матрицу непрерывно, а статическое изображение требуемой яркости получается в результате микропроцессорной обработки. В специальных фотоаппаратах используются особые конструкции затворов, в том числе для высокоскоростной съёмки. В кинокамерах затвор является частью обтюраторного механизма.

Во многих камерах предусматривается режим полностью ручного управления временем открытия затвора — т. н. выдержка «от руки» или Bulb. В этом режиме затвор не только открывается, но и закрывается по команде фотографа (после отпускания кнопки спуска или по повторному нажатию на неё). Как правило, это необходимо для обеспечения длительных выдержек (порядка секунд, минут, часов), камера при этом устанавливается на штативе, чтобы избежать «шевелёнки».

См. также

• Диафрагма (фото)
• Роллинг шаттер

Примечания

1. ↑ Hasselblad 500 C/M — Camerapedia.org
2. ↑ Энцыклапедыя гісторыі Беларусі: у 6 т / Б. I. Сачанка i інш. — Мн.: БелЭн, 1994. — Т. 2. — С. 477. — 537 с. — 20 000 экз. — ISBN 5-85700-142-0
3. ↑ Например, камера Leica M7, имея электромеханический затвор, отрабатывает две механических выдержки даже при отсутствии элементов питания: 1/60 и 1/125 с
4. ↑ описание WDR камеры Pelco CCC5000 Pixim

Литература

• Яштолд-Говорко В. А. Фотосъёмка и обработка. Съемка, формулы, термины, рецепты. Изд. 4-е, сокр. — М.: Искусство, 1977.
• Тамицкий Э. Д., Горбатов В. А. Учебная книга по фотографии. — М.: Лёгкая индустрия, 1976
• Кулагин, С. В. Фотографический затвор // Фотокинотехника: Энциклопедия / Главный редактор Е. А. Иофис. — М.: Советская энциклопедия, 1981.
• Затвор-диафрагма // Фотокинотехника: Энциклопедия / Главный редактор Е.  А. Иофис. — М.: Советская энциклопедия, 1981.
• Щепанский, Г. В. Затвор с электронным управлением // Фотокинотехника: Энциклопедия / Главный редактор Е. А. Иофис. — М.: Советская энциклопедия, 1981.
• Яковлев М. Ф. Учись фотографировать. — М.: Искусство, 1977.
• Яковлев М. Ф. Ремонт фотоаппаратов. Изд. 2-е. — М.: Искусство, 1965.

Ссылки

• История фото в России. Петр Ангарский.
• Музей истории белорусского фотоискусства

Руководство по затвору камеры

: все, что вам нужно знать Хотя это большая тема для обсуждения, одним из основных элементов функции камеры является то, как работает затвор.

Затвор камеры — это устройство, которое существует уже более века. Более того, по мере развития технологий меняются функциональность, долговечность и производительность затвора камеры.

Почему вы должны узнать об этом? Ключевым элементом изучения фотографии является понимание того, как работает камера — внутри и снаружи. Зная все функциональные возможности и возможности вашей камеры, вы станете лучшим фотографом.

Вот почему понимание всего, что нужно знать о жалюзи, является фундаментальной частью вашего развития, даже если вы еще даже не знаете, как изменить скорость затвора.

Готов? Ознакомьтесь с нашим исчерпывающим руководством, в котором есть ответы на все, что фотографы хотят знать о затворах фотоаппаратов.

Содержание

Что такое затвор камеры?



Затвор камеры — это устройство, расположенное внутри камеры и закрывающее датчик изображения. Зачем камерам затворы? У камеры есть затвор, так как он действует как привратник света — он решает, какой свет пройдет через ворота, а какой нет.

Когда вы делаете снимок, затвор перемещается с разной скоростью, открывая матрицу камеры на определенное время. Именно во время этой экспозиции датчик камеры улавливает падающий свет.

Когда вы управляете скоростью затвора на своей камере, вы сообщаете затвору, как долго он должен оставаться открытым и подвергать сенсор воздействию падающего света.

Это устройство существует как в зеркальных, так и в беззеркальных камерах, однако они работают по-разному.

Кроме того, важно понимать различные типы жалюзи, а также то, как они движутся и функционируют.

Какие существуют два типа затвора камеры (и как они работают?)

Затворы камеры не нова: они использовались десятилетиями и восходят к временам первых пленочных камер.

Механические жалюзи требовалось точное машиностроение для производства деталей и их последующей сборки с точной производительностью.

Электронные затворы прошли долгий путь, чтобы воспроизвести и улучшить процесс механических затворов.

Несмотря на это, механические затворы по-прежнему необходимы для удовлетворения растущих потребностей современных фотографов.

Механические затворы бывают двух видов – затворы в фокальной плоскости и листовые затворы. Хотя они оба имеют механическую функцию блокировки света и раскрытия датчика изображения, то, как они это делают, сильно различаются. Вам также следует прочитать наше руководство: как работает сенсор камеры?

Понимание различий является важной частью изучения работы камер.

Затвор в фокальной плоскости

Fujifilm X-T3 имеет затвор в фокальной плоскости

Затвор в фокальной плоскости (FPS) — это форма механического затвора, обычно используемая в цифровых зеркальных и беззеркальных камерах, таких как показанная выше. Он подвергает датчик камеры или фокальную плоскость воздействию света, поступающего от объектива.

Затворы в фокальной плоскости обычно имеют форму двух металлических или пластиковых шторок, которые синхронно скользят по фокальной плоскости или датчику с небольшим зазором между ними.

Проходящий зазор — это то, что позволяет свету попадать на всю матрицу. В некоторых случаях есть только одна занавеска.

Скорость, с которой перемещается затвор в фокальной плоскости, определяется настройкой скорости затвора. При более длительных выдержках зазор очень медленно проходит датчик изображения.

В камере DLSR затвор в фокальной плоскости может перемещаться со скоростью 1/8000 секунды.

Створчатая шторка

Серии Fujifilm X100 и X70 оснащены створчатой ​​шторкой.

Конструкция лепесткового затвора полностью отличается от затвора в фокальной плоскости тем, что это диафрагма, которая работает почти так же, как диафрагма внутри объектива.

Расположенный перед датчиком камеры лепестковый затвор имеет перекрывающиеся металлические лопасти, которые закрываются, чтобы свет не попадал на датчик. Когда вы нажимаете кнопку спуска затвора камеры, створки открываются, пропуская свет.

По истечении времени выдержки они закрываются, чтобы блокировать дальнейшее проникновение света. Каждая из лепестков диафрагмы створок открывается от центра к краям.

Затвор в фокальной плоскости расположен напротив датчика и почти касается его, в то время как лепестковый затвор расположен впереди датчика, напротив задней части объектива.

Таким образом, створчатая шторка не должна быть значительным устройством, закрывающим всю матрицу. Он может быть размером с задний элемент объектива, как на изображении выше.

Задний элемент объектива с фиксированным объективом относительно мал. Листовой затвор такого же размера и находится прямо за этим элементом, эффективно блокируя свет, проходящий через объектив.

Механический затвор по сравнению с электронным затвором

С развитием технологий цифровых зеркальных и беззеркальных камер затворы камер со временем улучшились, но их основная функция осталась прежней. (Возможно, лучше сказать , как они подвергают датчик воздействию света, который со временем улучшился.)

Существует два типа затвора, которые есть в большинстве камер текущего поколения, особенно в беззеркальных аренах.

Механический затвор

Цифровые зеркальные фотокамеры оснащены механическим затвором, поскольку они имеют физическое устройство, которое перемещается вверх и вниз, открывая датчик камеры.

Но это еще не все. Когда вы смотрите в оптический видоискатель DSLR, вы видите реалистичное изображение того, что видит объектив камеры.

Свет попадает в объектив и отражается от зеркала внутри камеры. Отраженный свет попадает в оптический видоискатель, поэтому вы можете видеть, что находится в кадре.

Сенсор камеры расположен за этой комбинацией зеркала и шторки, в результате чего он блокирует свет от сенсора.

Когда вы нажимаете кнопку спуска затвора, зеркало откидывается в сторону, а затвор открывается на долю секунды — достаточно долго, чтобы датчик камеры попал в свет.

Когда вы это сделаете, вы заметите момент, когда изображение через оптический видоискатель затемняется.

Беззеркальные камеры также имеют механический затвор, который работает почти так же.

Самое существенное отличие беззеркального затвора от зеркального заключается в том, что беззеркалка не имеет зеркала (отсюда и название беззеркалки). Беззеркальные камеры не имеют оптического видоискателя, и поэтому им не нужно, чтобы свет от объектива отражался через зеркало.

Беззеркальные камеры имеют электронный видоискатель (или EVF). У них есть небольшой цифровой ЖК-дисплей внутри них. То, что видит датчик камеры, отображается на ЖК-дисплее электронного видоискателя.

Беззеркальные камеры показывают «вживую» то, какой будет экспозиция, как только вы нажмете кнопку спуска затвора — у цифровых зеркальных камер нет такой же опции просмотра в реальном времени с электронным видоискателем.

Давайте рассмотрим некоторые плюсы и минусы механического затвора:

Плюсы

• Механические затворы позволяют использовать вспышку с гораздо более короткой выдержкой, чем с электронным затвором.
• Уменьшается явление искажения скользящего затвора.
• Они намного лучше работают в ситуациях с мерцающим светом.

Минусы

• Более короткие скорости затвора менее достижимы.
• Механические детали сокращают срок службы.
• Механический затвор может вызвать сотрясение затвора – движение вызывает вибрацию камеры.
• Они обеспечивают более медленное время отклика по сравнению с электронными затворами.

Электронный затвор

Беззеркальные цифровые камеры также оснащены электронным затвором, который повторяет действия механического затвора.

Возможность переключения между электронным и механическим режимами обеспечивает большую гибкость в различных условиях съемки. Некоторые беззеркальные камеры автоматически переключаются между ними, чтобы соответствовать меняющемуся освещению.

При нажатии кнопки спуска затвора вместо физического устройства, удаляющегося от датчика изображения, датчик начинает и прекращает считывать свет.

Это происходит одним из двух способов.

Первый известен как глобальный затвор или полный затвор — датчик камеры полностью включается и выключается на время, соответствующее выдержке.

Второй — скользящий затвор, который видит, как сенсор камеры включается и выключается в скользящем движении затвора — ряд за рядом.

Использование электронного затвора имеет много преимуществ, но есть и недостатки. Давайте посмотрим:

Плюсы

• Электронные затворы абсолютно бесшумны, что делает их идеальными для уличной фотографии и съемки дикой природы.
• Они снимают с гораздо более высокой скоростью затвора, чем механический затвор.
• Скорость съемки кадров в секунду выше, поскольку электронный затвор опережает движение механического затвора.
• Затемнение в цифровых зеркальных камерах не так очевидно.
• Нет движущихся частей – нет вибрации камеры.

Минусы

• Роллинг-шаттер вызывает искажения, особенно при фотографировании быстро движущихся объектов.
• Скорость вспышки, как правило, ниже, чем у DSLR.
• Электронные жалюзи борются с мерцанием света.

Другие типы затвора камеры

Итак, мы выяснили, что такое затвор камеры и что он делает для создания изображений.

Мы также узнали о принципиальной разнице между технологиями беззеркальных и цифровых зеркальных камер и роли механических и электронных затворов.

Наконец, мы обнаружили две основные формы механического затвора — фокальную плоскость и лепестковый затвор.

Электронные затворы сейчас привлекают большое внимание разработчиков камер, поскольку переход к беззеркальным камерам набирает обороты.

Однако существует несколько типов электронных затворов различных марок и моделей. Давайте рассмотрим различные типы электронных затворов фотоаппаратов.

• Рулонные ворота

Как уже говорилось, рольставни — это электронные затворы, в которых не используется механическое устройство для раскрытия сенсора камеры.

Вместо этого датчик действует как затвор, последовательно включая и выключая массив датчиков. Действие работает от верхней части датчика вниз к основанию в широких движениях.

В результате рольставни могут обеспечивать высокую скорость затвора, но при этом возникают искажения изображения при съемке быстро движущихся объектов.

Роллинг-шаттер также поддерживает высокую частоту кадров в секунду, поскольку следующая волна начинается сверху до того, как последняя волна заканчивается внизу сенсора.

Вам также следует прочитать наше руководство: как избежать эффекта скользящего затвора?

• Гибридные затворы

Гибридные затворы сочетают в себе механический и электронный затворы — они работают в унисон. Механический затвор физически закрывает затвор шторкой и отодвигается, открывая датчик.

После того, как датчик сдвинулся, он использует электронный скользящий затвор для захвата падающего света.

• Глобальный затвор

В отличие от скользящего затвора, в котором ряды датчиков включаются и выключаются волнами, в глобальном затворе весь датчик включается и выключается как единое целое.

Глобальные затворы обеспечивают выдающееся разрешение изображения и отличное подавление шума при съемке в условиях низкой освещенности.

• Бесшумный затвор

Почти все электронные затворы работают бесшумно — при длительной выдержке не обнаруживаются движущиеся части, создающие шум или вибрацию.

Более того, большинство беззеркальных камер имеют режим бесшумной съемки, при котором вы отключаете все электронные звуковые сигналы, например, те, которые раздаются при фокусировке или при нажатии кнопки спуска затвора.

Бесшумный затвор и бесшумный режим идеально подходят для съемки дикой природы, когда вы не хотите пугать животных шумом камеры.

Часто задаваемые вопросы о затворе камеры

Как долго работает затвор камеры?

Старинные пленочные фотоаппараты до сих пор используются по отличной причине — они долговечны. Производители цифровых зеркальных фотокамер заявляют, что их механические затворы работают в течение установленного количества затворов. Тем не менее, они обычно длятся намного дольше этого. В зависимости от качества камеры количество затворов может достигать от 100 000 до 300 000.

Есть ли у беззеркальных камер срок службы затвора?

Беззеркальные камеры работают по-другому, поскольку в процессе фотосъемки зеркало не переворачивается вверх и вниз, как в DSLR. Большинство беззеркальных камер имеют механический затвор, открывающий матрицу, и электронный затвор, воспроизводящий это движение в цифровом виде.

Таким образом, хотя затвор все еще есть, спрос на него меньше, и в результате беззеркальные камеры часто служат дольше, чем зеркальные.

У камер смартфонов есть шторки?

У камер смартфонов нет затворов, так как они слишком малы для механических. Однако в смартфонах есть электронный затвор, который в цифровом виде повторяет роль механического.

Можно ли заменить затвор камеры?

Да, вы можете заменить затвор камеры и любую другую часть камеры за определенную плату. Если у вас есть камера, которая вам нравится, но механический затвор перестал работать, вы можете отремонтировать или заменить ее в сервисном центре. Однако в некоторых случаях более выгодно заменить камеру целиком.

Ознакомьтесь с нашим руководством о том, как проверить количество затворов.

Как узнать, сломан ли затвор моей камеры?

Если вы посмотрите в камеру, когда вы сняли объектив, вы увидите датчик изображения. Когда вы нажмете кнопку спуска затвора, вы увидите трепетание при срабатывании затвора. Если вы этого не видите и не можете сделать снимок, возможно, затвор застрял или больше не работает.

Final Words

Слишком часто мы воспринимаем то, как все работает, как должное. Как бы я ни хотел поблагодарить крошечных волшебных единорогов внутри камеры за красивые фотографии, это еще не все.

Затворы цифровых зеркальных и беззеркальных камер — невероятно сложные устройства, за которыми стоят десятилетия исследований и разработок.

Тот факт, что они делают затвор, рассчитанный на 200 000 действий, поразителен по сегодняшним меркам, особенно если учесть ожидаемый срок службы большого количества бытовой электроники.

Основой изучения фотографии является понимание математики, науки и техники, лежащих в основе этих фантастических единиц оборудования. Знание ограничений вашего оборудования делает вас лучшим фотографом.

Что вы думаете о различных типах затворов фотоаппаратов? Вы предпочитаете электронику или механику? Или вы ярый поклонник листового затвора?

Присоединяйтесь к обсуждению и поделитесь своими мыслями ниже. Не бойтесь задавать вопросы и делиться своим опытом.

Настоятельно рекомендуется

8 инструментов для фотографов

Ознакомьтесь с этими 8 основными инструментами, которые помогут вам стать профессиональным фотографом.

Включает временные скидки.

Узнайте больше здесь

Как работает затвор камеры? (Объяснение работы затвора камеры)

Мы все знакомы со звуком затвора камеры. Но знаете ли вы, что происходит внутри вашего устройства, когда это происходит? В этой статье мы объясним, как работает затвор и почему вы слышите этот отчетливый щелчок.

Основы фотографии

Памятки по быстрой съемке

Поднимите свои навыки фотографирования на новый уровень с помощью этих простых памяток!

Магазин  Предложения

Проверить цену на

Купить у

Недоступно

Что такое затвор камеры?

Во-первых, давайте определимся, что такое затвор и для чего он нужен. Вы можете думать об этом как о воротах, которые открываются, чтобы пропустить свет на датчик или пленку, и закрываются, чтобы остановить экспозицию.

Ставни на самом деле представляют собой сложное механическое приспособление. Это не просто ворота, которые открываются и закрываются. Существуют различные типы затворов, которые работают по-разному в зависимости от камеры. Давайте посмотрим на затворы, которые вы найдете в зеркальных, беззеркальных, видео- и кинокамерах.

Как работает затвор камеры?

Затвор DSLR

Прежде чем мы начнем, давайте определим DSLR, чтобы понять, как работает его затвор. Аббревиатура расшифровывается как Digital Single Lens Reflex. Это означает, что ваша камера имеет оптическое устройство, состоящее из зеркала и призмы. Это позволяет точно видеть, что проходит через объектив.

Оптика цифровой зеркальной фотокамеры работает за счет размещения зеркала за линзой, которая переходит в призму внутри видоискателя. Вы можете думать об этом как о крошечном перископе, который отражает свет, чтобы достичь вашего глаза.

Какое отношение зеркало имеет к затвору? Ну, так как зеркало находится прямо за объективом, оно предотвращает попадание света на затвор. Но зеркалка устроена таким образом, что когда вы нажимаете кнопку спуска затвора, зеркало поднимается, чтобы затвор мог открыться и сделать экспозицию.

Когда вы нажимаете кнопку спуска затвора, вы слышите, как зеркало издает хлопающий звук, когда поднимается. Поскольку он больше не отражает свет за объективом и больше не направляет его в видоискатель, вы получаете черный экран.

Пока зеркало поднято, шторка затвора опускается и обнажает датчик позади нее. После завершения экспонирования вторая шторка опускается и закрывает сенсор. Время, в течение которого опускается первая и вторая шторка, зависит от скорости затвора. Чем медленнее скорость затвора, тем дольше затвор открыт.

Беззеркальный затвор

Беззеркальные камеры называются так потому, что у них нет зеркала, которое есть у DSLR. Беззеркальные камеры передают данные изображения с сенсора на небольшой электронный экран в видоискателе, чтобы вы могли видеть, что снимаете.

Во многом механизм затвора беззеркальной камеры работает так же, как и в зеркальных фотокамерах. Он также имеет шторку затвора, которая поднимается и опускается, когда вы делаете снимок. Но на этот раз разница заключается в том, как он движется и захватывает изображение, когда вы нажимаете кнопку спуска затвора.

Поскольку беззеркальная камера не имеет зеркала, сенсор полностью открыт за объективом. Но когда вы нажимаете кнопку спуска затвора, дверца затвора поднимается, чтобы заблокировать датчик, а затем опускается, чтобы сделать экспозицию. Как только экспозиция завершена, сверху рамы опускается еще одна дверь.

Среднеформатный затвор

Все мы слышали о кроп-сенсорах и полнокадровых камерах. Кроп-сенсоры обычно используются в более дешевых потребительских камерах. Полнокадровые сенсоры — это те, которые используют большинство профессиональных фотографов.

А как насчет среднеформатных камер? Среднеформат получил свое название от камер формата 120 мм во времена кино. Поскольку среднеформатные камеры имеют больший сенсор и разрешение, они очень дорогие. Лишь небольшой процент профессиональных фотографов использует их ежедневно.

Как и полнокадровые камеры, среднеформатные камеры также имеют зеркальные и беззеркальные версии. Это означает, что их механизмы затвора также различаются. Но высококлассные варианты среднего формата часто имеют специальный затвор, называемый лепестковым затвором.

В отличие от других механизмов затвора, листовой затвор находится внутри объектива, а не в корпусе камеры. Он также выглядит и работает как апертура, перемещаясь внутрь или наружу, а не вверх и вниз.

Преимущество створок в том, что они работают быстрее, чем любой другой механизм, в котором используется шторка жалюзи. Вы можете использовать его для вспышки с высокой синхронизацией, которая может составлять 1/1000 секунды или более, по сравнению с 1/200 или 250 секундами для беззеркальных и цифровых зеркальных камер.

Компактные камеры и смартфоны

Вы когда-нибудь задумывались, откуда исходит щелчок вашей компактной камеры или смартфона? Правда в том, что звук производится электронным способом.

В компактных камерах и смартфонах шторки затвора вообще не поднимаются и не опускаются. Вместо этого они захватывают свет от объектива прямо на сенсор. Это в основном причина того, что они меньше и могут делать больше снимков, чем обычные камеры.

Так если ваш смартфон работает без шторки, то зачем она все-таки нужна нормальным камерам? Все упирается в качество фотографий. Камеры без затвора, как правило, дают зернистые изображения. С другой стороны, камеры с механическими затворами имеют более чистое изображение. Они лучше контролируют попадание света на датчик.

Активность затвора при фотосъемке

Как упоминалось ранее, время, в течение которого затвор остается открытым, пропорционально скорости затвора, установленной на вашей камере.

В качестве эксперимента вы можете настроить выдержку на 3 секунды и нажать кнопку спуска затвора. Время между первым щелчком (когда затвор и зеркало открываются) и вторым щелчком (когда затвор и зеркало закрываются) равно времени.

Но так как затворы механические, они могут работать так быстро только при съемке. Попробуйте нажать кнопку спуска затвора и удерживать ее в течение десяти секунд, и вы увидите, насколько быстро или медленно ваша камера делает снимки.

Скорость съемки вашей камеры рассчитывается с использованием кадров в секунду или кадров в секунду. Большинство потребительских камер могут снимать только от 5 до 8 кадров в секунду даже при использовании выдержки 1/8000 секунды или более. В то время как некоторые профессиональные модели (особенно беззеркальные варианты) могут снимать чуть ли не до 24 кадров в секунду.

Активность затвора при съемке видео

Теперь, когда вы знаете, что большинство камер могут снимать только несколько кадров в секунду, вы поймете, почему затвор никогда не используется при съемке видео. В противном случае вы получите прерывистое движение, потому что затвор недостаточно быстр, чтобы запечатлеть естественное движение.

Когда вы записываете видео с помощью беззеркальной или цифровой зеркальной камеры, ваш затвор поднимается и никогда не опускается, пока вы не закончите съемку. В видеорежиме датчик становится «виртуальным» затвором, сканируя свет, исходящий от объектива.

Захват видеоданных зависит от типа сенсора вашей камеры. В камерах есть два основных типа сенсоров. Первый — это CMOS, который можно найти в большинстве начальных и даже профессиональных камер. Он захватывает видео, сканируя сцену слева направо и сверху вниз.

Датчик CMOS сканирует всю сцену за миллисекунды (что очень быстро!). Но он имеет тенденцию страдать от скользящего затвора. Другими словами, он искажает быстрое движение, потому что не может записать всю сцену сразу. Если у вас есть зеркальная или беззеркальная камера, попробуйте быстро панорамировать камеру слева направо, и вы заметите «эффект желе», вызванный скользящим затвором.

Датчик второго типа называется ПЗС и в основном используется в высококачественных и профессиональных видеокамерах или кинокамерах. Он использует так называемый глобальный затвор, чтобы избежать любых искажений в движении. Это означает, что он захватывает всю сцену сразу, поэтому вы не увидите никаких задержек при любом движении в кадре.

Проверьте количество затворов

Затвор вашей камеры механический, а это означает, что он может сделать только определенное количество щелчков, прежде чем перестанет работать. Ожидаемый срок службы затвора вашей камеры можно найти в технических характеристиках вашей камеры или в Интернете.

Средняя потребительская камера имеет рейтинг около 100 000 срабатываний затвора. Между тем, профессиональные варианты рассчитаны на 200 000 и более срабатываний. Это может звучать недостаточно. Но в целом большинство энтузиастов достигают только 25 000 срабатываний в год. Это означает, что их камера может работать до 4 лет.

Между тем, профессиональные фотографы нередко достигают 50 000 или даже 100 000 срабатываний в год. Вот почему вы часто видите, как они постоянно меняют свои камеры.

Вы можете проверить количество затворов в Интернете, загрузив последнее изображение в формате JPEG или необработанное изображение с камеры. Помните, что иногда затвор может сломаться до или даже намного позже ожидаемого количества срабатываний затвора. Как и пробег вашего автомобиля, ожидаемый срок службы затвора является оценкой производителя.

Фото Стива Джонсона с Pexels

Заключение

Всегда полезно узнать, как работает ваша камера.
