Сенсоры sony imx таблица: Оригинальные таблицы Sony сенсоры изображения характеристика

Оригинальные таблицы Sony сенсоры изображения характеристика

Новые сенсоры изображения CMOS SONY STARVIS 2020 года выпуска.

Как определить светочувствительность обновленных сенсоров изображения SONY после 2020 года. С 2020 года SONY снял список устаревших сенсоров изображения в основе это CMOS SONY EXMOR выпускаемых ранее — с производства сняты, в том числе хорошо зарекомендовавшие себя сенсоры CMOS SONY EXMOR IMX 224, IMX 225, IMX 323, IMX 322, а также сняты с производства сенсоры CMOS SONY STARVIS первого поколения IMX 290, IMX 291.

Как разобраться пользователям с выбором видеокамер с лучшими характеристиками видеокамер, в которых применяются сенсоры изображения CMOS SONY после 2020 года. Опубликована эта статья, написанная нашими экспертами и видео инженерами в помощь рядовым пользователям  — которая многократно упростит задачу выбора необходимого сенсора изображения CMOS Sony применяемого в камерах наблюдения образца 2021 года.

Несмотря на то, что Sony более не производит, устаревшие модели сенсоров изображения - видеокамеры с данными типами сенсоров еще будут распродавать торговые сетями.  В интернете часто можно встретить поисковый запрос какой сенсор лучше IMX 323 или  IMX 322, или IMX 290 IMX 291 - верный ответ на  этот вопрос один -  данные типы сенсоров изображения сняты с производства, так как -  более не отвечают своими параметрами более производительным новым сенсором изображения.

Ниже для пользователей показана таблица —  полный список и характеристики всех сенсоров изображения выпускаемые Sony до 2020 года.

Для просмотра обновленных моделей сенсоров изображения, пожалуйста, перейдите по ссылке приведенной  внизу этой статьи — обновленные модели сенсоров изображения выпускаемые Sony целенаправленно для приложений безопасности видеонаблюдения c 2021 года.

Обратите внимание!
В этой статье представлены оригинальные таблицы оценки качества сенсоров изображения Sony. Пользователь получает доступ к просмотру характеристик сенсоров изображения выпускаемых Sony целенаправленно для продукта безопасности — видеонаблюдения.
Оригинальная таблица производителя Sony, указывает следующие параметры; оптический размер сенсоров изображения, разрешение, технологию изготовления, светочувствительность сенсора изображения, размер пикселя применяемого в сенсоре изображения.

Светочувствительность сенсоров изображения выпускаемых Sony, обозначена в новом индексе SNR-1s рекомендуемым производителем Sony, для оценки выпускаемых Sony сенсоров изображения целенаправленно для приложений безопасности видеонаблюдения и распространяется только на технологию CMOS Sony CCTV, сенсоры изображения.

Таблица обновляется вместе поступающей новой информацией производителя Sony, таким образом пользователь отслеживающий обновления получает информацию о новых продуктах безопасности видеонаблюдения Sony CCTV. Признание новых светочувствительных технологий разработанных Sony, для приложений безопасности видеонаблюдения технологии STARVIS, разработанная и изготавливаемая Sony, в это время пользуется большим спросом в обновлённом сегменте видеокамер следующего поколения — светочувствительные видеокамеры наблюдения следующего поколения, способные захватывать цветное изображения в сложной среде освещенности.

На этом Web сайте в модельном ряде представлены новые видеокамеры наблюдения следующего поколения с CMOS сенсорами изображения SONY IMX 290, IMX 291, IMX225, IMX 224, IMX 307, IMX 327, IMX 335,IMX 415, IMX 178, для потребностей светочувствительных камер безопасности — видеонаблюдения для рынка CCTV.

Видеокамеры наблюдения в которых применяются новые светочувствительные технологии способны видеть четче и дальше в условиях сложной освещенностью в сравнении с устаревшими видеокамерами, способными видеть в ночное время суток только в черно-белом изображении с дополнительной инфракрасной подсветкой. Новые технологичные видеокамеры на голову превосходят предшественниц — ИК камер наблюдения.

Покупая сегодня светосильные камеры наблюдения пользователь получит усовершенствованную видеокамеру наблюдения с превосходящими характеристиками и большей информативностью, что важно для охранных видеокамер наблюдения. Детализация и сбор дополнительной цветной информации 24 часа в сутки — это преимущество видеокамер наблюдения STARLIGHT в сравнении с ИК видеокамерами. Обратите внимание, что в новых видеокамерах также присутствует ИК прожектор и видеокамеру можно переключить в традиционный ИК режим для работы в черно-белом ночном видении.

Оригинальная таблица производителя Sony, сенсоры изображения выпускаемых Sony, целенаправленно для приложений видеонаблюдения камеры безопасности.

1. Таблица Sony CMOS CCTV сенсоры изображения на январь 2020 года; площадь сенсора изображения; разрешение;*с 2021года данные обновлены для просмотра информации перейдите в соответствующий раздел ссылка

• Технология Starvis обозначена желтым цветом

2. Таблица светочувствительности, индекс SNR1s Sony

Значения приведены в индексе рекомендуемыми Sony SNR1s  показатель светочувствительности — меньшее значение показывает большую чувствительность сенсора изображения

Внимание! Новый модельный ряд выпускаемый Sony с лета 2021 года Обновлённые данные

От 8млн	4/3	IMX294	0,14 лк
	1/2	IMX226	0,95 лк
		IMX172	1,33 лк
		IMX334	0,59 лк
5 до 6млн	1/2	IMX178	0,46 лк
	1/3	IMX335	0,59 лк
3млн	1/3	IMX123	0,45 лк
2 до 2,4 млн	1/2	IMX385	0,13 лк
	1/3	IMX327	0,18 лк
		IMX307	0,24 лк

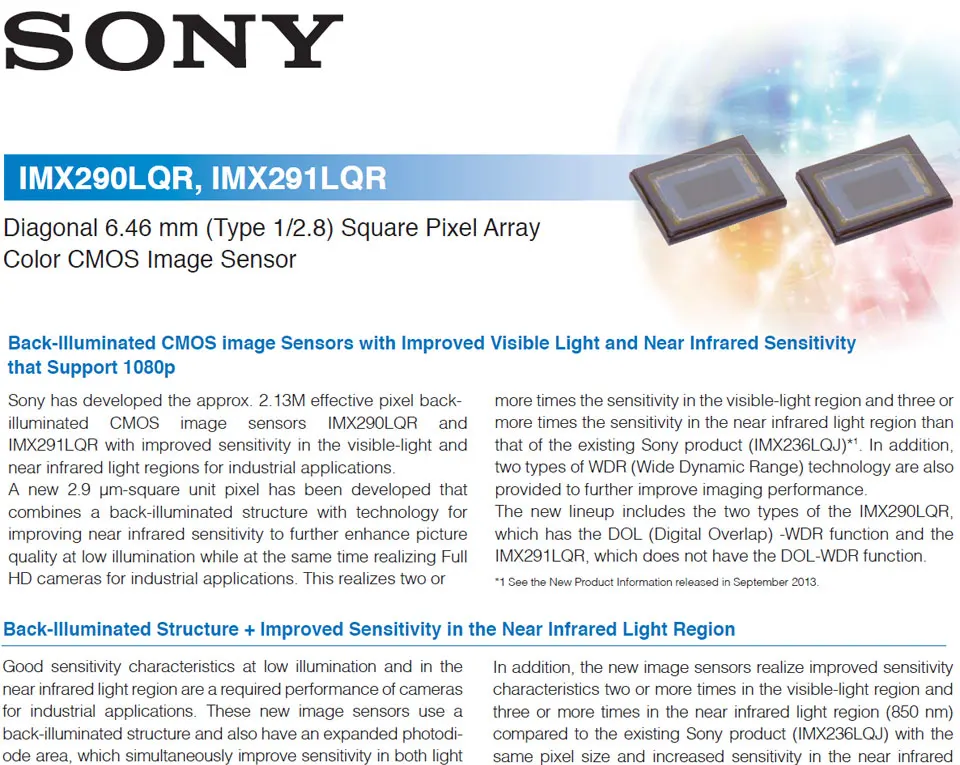

		IMX290	0,23 лк
		IMX322	0,60 лк
От 1 до 1,3 млн.	1/3	IMX224 IMX225	0,13 лк



 Обратите внимание, что у нас еще можно успеть купить камеры и видео модули с сенсором изображения SONY EMOR IMX 225 с одним из лучших показателей оценочного индекса SNR1s=0,13 люк при этом стоимость данных типов камер и видео модулей является самой доступной. Для проведения анализа обратитесь к таблице данных оценочного индекса SNR1s=[люк]

*Справочно

Важно!

Sony c лета 2020 года произвел смену модельного ряда выпускаемых сенсоров изображения

Для просмотра перейдите на страницу данных CMOS SONY 2020 года сводные данные.

Ниже приведены новые данные все типы и виды выпускаемых сенсоров изображения (матриц) Sony целенаправленно для видеокамер наблюдения после Июля 2020 года.

Обратите внимание, что Sony снял с производства почти всю линейку выпускаемых ранее и устаревших сенсоров EXMOR и фактически полностью перешел на производство STARVIS сенсоров изображения следующего поколения.

Нужно отметить что оставлен и по-прежнему производится сенсор EXMOR IMX 385 все остальные EXMOR сенсоры выведены с производства.

Внимание! Sony с 2020 года выпускает сенсоры изображения начиная с 2 Мп, а не с 1 Мп как это было ранее. Для подробного изучения, пожалуйста, перейдите по ссылке ссылка

NEW

Лучшие по светочувствительности камеры наблюдения из доступных на данное время в продаже в разрешении от 1.3 до 8 Мп подробней ссылка



Теги: CMOS SONY сенсор изображения матричного типа справочник светочувствительности

Обновленная таблица сенсоры изображения SONY CCTV с августа 2021 STARVIS-2

• NEW STARVIS -2  Sony приступил к следующему производству сенсоров изображения STARVIS теперь новый первый пробный сенсор изображения IMX 585 с новым обозначениям STARVIS -2

Таблица основные сенсоры изображения на август 2021года

Таблица технических данных сенсоров изображения CMOS Sony CCTV выпускаемых с декабря 2021 года в том числе NEW продукта STARVIS2

Терминология

* SNR1s — это собственный индекс, предназначенный для количественной оценки качества изображения при низкой освещенности, который Sony разработала специально для датчиков изображения CMOS для приложений безопасности. Посмотрите, что такое SNR1? Больше подробностей.

** HDR (расширенный динамический диапазон) — это функция, которая использует более тонкую хроматическую градацию для рендеринга изображения, чтобы отобразить больше деталей в переэкспонированных и недоэкспонированных областях одного и того же изображения. См. Раздел « Функция расширенного динамического диапазона (HDR) », чтобы узнать о разнице между DOL HDR и Clear HDR.

*** NIR означает возможность захвата изображений в ближнем инфракрасном спектре. Эта функция реализует захват изображения даже в кромешной тьме за счет использования света ближнего инфракрасного диапазона. Sony предлагает NIR-визуализацию во всех представленных ниже моделях, удовлетворяя потребности в различных приложениях. Кроме того, недавно произошли заметные улучшения в технологии NIR. Идентификатор «NIR Enhanced (Yes)» указывает, что продукт смонтирован с расширенной версией функциональности NIR. Дополнительные сведения о NIR см. В разделе « Характеристики изображения в ближнем инфракрасном (NIR) спектре.

Product Information	Resolution	Image Size [Type]	Pixel Size V = H [µm]	SNR1s ** [lx]	Max Frame Rate [frame/s] @ All pixels	I/F	Chroma	Application	Technology Shutter Type	Technology Clear HDR**	NIR Enhanced***
New IMX585-AAQJ1	4K UHD	1/1.2	2.9	0.17	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*	YES	YES
IMX485LQJ/LQJ1	4K UHD	1/1.2	2.9	0.19 (LQJ) 0.18 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX678-AAQR1	4K UHD	1/1. 8	2.0	0.29	60	MIPI CSI-2	RGB	Surveillance	DOL HDR*	YES	YES
New IMX715-AAQR1	4K UHD	1/2.8	1.45	0.73	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
New IMX515-AAQN	4K UHD	1/2.8	1.45	0.76	61	MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
New IMX482LQJ/LQJ1	1080p-HD	1/1.2	5.8	0.07 (LQJ) 0.07 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX462LQR/LQR1	1080p-HD	1/2. 8	2.9	0.18 (LQR) TBD (LQR1）	120	CMOS Parallel sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
IMX455AQK-K	61.2M [3:2]	2.7	3.76	0.15	21	SLVS-EC	RGB	Surveillance	DOL HDR*
IMX571BQR-J	26.1M [3:2]	1.8	3.76	0.15	48	SLVS-EC	RGB	Surveillance	DOL HDR*
IMX533CQK-D	9.0M [1:1]	1	3.76	0.13	64	SLVS-EC	RGB	Surveillance	DOL HDR*
New IMX485LQJ/LQJ1	4K UHD	1/1. 2	2.9	0.19 (LQJ) 0.18 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX415-AAQR/AAMR	4K UHD	1/2.8	1.45	0.52 (Monochrome)* 0.79 (RGB)	90	MIPI CSI-2	Monochrome RGB	Surveillance	DOL HDR*
New IMX464LQR/LQR1	4.1M [16:9]	1/1.8	2.9	0.19 (LQR) TBD (LQR1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX347LQR	4.1M [16:9]	1/1.8	2.9	0.19	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX412-AACK	12. 3M [4:3]	1/2.3	1.55	1.33	60	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX335LLN/LQN	5.0M [4:3]	1/2.8	2.0	0.33 (Monochrome)* 0.59 (RGB)	60	MIPI CSI-2	Monochrome RGB	Surveillance Industry	DOL HDR*
IMX334LLR/LQR	4K UHD	1/1.8	2.0	0.33 (Monochrome)* 0.59 (RGB)	60	MIPI CSI-2	Monochrome RGB	Surveillance	DOL HDR*
IMX327LQR/LQR1	1080p-HD	1/2.8	2.9	0. 18 (LQR) 0.17 (LQR1)	60	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX307LQD/LQR	1080p-HD	1/2.8	2.9	0.24	60	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX294CJK	10.3M [4:3] 8.8M [17:9] 8.3M [16:9 UHD]	4/3	4.63	0.14	60	SLVS-EC MIPI CSI-2	RGB	Surveillance	Quad Bayer Coding HDR
IMX385LQR	1080p-HD	1/2	3.75	0.13	120	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX662-AAQR	1080p-HD	1/2. 8	2.9	0.18	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX226CLJ/CQJ	12.4M [4:3] 9.0M [17:9 4K]	1/1.7 1/1.9	1.85	0.53 (Monochrome)* 0.95 (RGB)	40	sub LVDS Serial	Monochrome RGB	Surveillance Industry
IMX178LLJ/LQJ	6.3M [3:2] 5.3M [16:9] 5.2M [5:4 QSXGA] 5.0M [4:3]	1/1.8 1/1.9 1/2 1/2	2.4	0.26 (Monochrome)* 0.46 (RGB)	60	sub LVDS Serial	Monochrome RGB	Surveillance Industry

Теги: Сенсоры изображения CMOS Sony, все типы сенсоров изображения Sony видеонаблюдение сравнение описание характеристика,

Перспективные сенсоры изображения выпускаемые Sony с 2020 года для видеокамеры безопасности





География посещаемости; продукт который продаём мы — знают и покупают во всем мире.



Перспективные сенсоры изображения выпускаемые Sony с 2021 года для видеокамеры безопасности видеонаблюдения

Значение светочувствительности обозначены в индекс Sony SNR1s =[ ]lux; при этом меньшее значение указывает на лучшею светочувствительность сенсора изображения.

Терминология
* SNR1s — это собственный индекс, предназначенный для количественной оценки качества изображения при низкой освещенности, который Sony разработала специально для датчиков изображения CMOS для приложений безопасности. Посмотрите, что такое SNR1? Больше подробностей.
** HDR (расширенный динамический диапазон) — это функция, которая использует более тонкую хроматическую градацию для рендеринга изображения, чтобы отобразить больше деталей в переэкспонированных и недоэкспонированных областях одного и того же изображения. См. Раздел « Функция расширенного динамического диапазона (HDR) », чтобы узнать о разнице между DOL HDR и Clear HDR.
*** NIR означает возможность захвата изображений в ближнем инфракрасном спектре. Эта функция реализует захват изображения даже в кромешной тьме за счет использования света ближнего инфракрасного диапазона. Sony предлагает NIR-визуализацию во всех представленных ниже моделях, удовлетворяя потребности в различных приложениях. Кроме того, недавно произошли заметные улучшения в технологии NIR. Идентификатор «NIR Enhanced (Yes)» указывает, что продукт смонтирован с расширенной версией функциональности NIR. Дополнительные сведения о NIR см. В разделе «Характеристики изображения в ближнем инфракрасном (NIR) спектре»

Product Information	Resolution	Image Size [Type]	Pixel Size V = H [µm]	SNR1s ** [lx]	Max Frame Rate [frame/s] @ All pixels	I/F	Chroma	Application	Technology Shutter Type	Technology Clear HDR**	NIR Enhanced***
New IMX585-AAQJ1	4K UHD	1/1. 2	2.9	0.17	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*	YES	YES
IMX485LQJ/LQJ1	4K UHD	1/1.2	2.9	0.19 (LQJ) 0.18 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX678-AAQR1	4K UHD	1/1.8	2.0	0.29	60	MIPI CSI-2	RGB	Surveillance	DOL HDR*	YES	YES
New IMX715-AAQR1	4K UHD	1/2.8	1.45	0.73	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
New IMX515-AAQN	4K UHD	1/2. 8	1.45	0.76	61	MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
New IMX482LQJ/LQJ1	1080p-HD	1/1.2	5.8	0.07 (LQJ) 0.07 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX462LQR/LQR1	1080p-HD	1/2.8	2.9	0.18 (LQR) TBD (LQR1）	120	CMOS Parallel sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*		YES
IMX455AQK-K	61.2M [3:2]	2.7	3.76	0. 15	21	SLVS-EC	RGB	Surveillance	DOL HDR*
IMX571BQR-J	26.1M [3:2]	1.8	3.76	0.15	48	SLVS-EC	RGB	Surveillance	DOL HDR*
IMX533CQK-D	9.0M [1:1]	1	3.76	0.13	64	SLVS-EC	RGB	Surveillance	DOL HDR*
New IMX485LQJ/LQJ1	4K UHD	1/1.2	2.9	0.19 (LQJ) 0.18 (LQJ1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX415-AAQR/AAMR	4K UHD	1/2. 8	1.45	0.52 (Monochrome)* 0.79 (RGB)	90	MIPI CSI-2	Monochrome RGB	Surveillance	DOL HDR*
New IMX464LQR/LQR1	4.1M [16:9]	1/1.8	2.9	0.19 (LQR) TBD (LQR1)	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX347LQR	4.1M [16:9]	1/1.8	2.9	0.19	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX412-AACK	12.3M [4:3]	1/2.3	1.55	1.33	60	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX335LLN/LQN	5. 0M [4:3]	1/2.8	2.0	0.33 (Monochrome)* 0.59 (RGB)	60	MIPI CSI-2	Monochrome RGB	Surveillance Industry	DOL HDR*
IMX334LLR/LQR	4K UHD	1/1.8	2.0	0.33 (Monochrome)* 0.59 (RGB)	60	MIPI CSI-2	Monochrome RGB	Surveillance	DOL HDR*
IMX327LQR/LQR1	1080p-HD	1/2.8	2.9	0.18 (LQR) 0.17 (LQR1)	60	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX307LQD/LQR	1080p-HD	1/2. 8	2.9	0.24	60	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX294CJK	10.3M [4:3] 8.8M [17:9] 8.3M [16:9 UHD]	4/3	4.63	0.14	60	SLVS-EC MIPI CSI-2	RGB	Surveillance	Quad Bayer Coding HDR
IMX385LQR	1080p-HD	1/2	3.75	0.13	120	sub LVDS Serial MIPI CSI-2	RGB	Surveillance	DOL HDR*
New IMX662-AAQR	1080p-HD	1/2.8	2.9	0.18	90	MIPI CSI-2	RGB	Surveillance	DOL HDR*
IMX226CLJ/CQJ	12. 4M [4:3] 9.0M [17:9 4K]	1/1.7 1/1.9	1.85	0.53 (Monochrome)* 0.95 (RGB)	40	sub LVDS Serial	Monochrome RGB	Surveillance Industry
IMX178LLJ/LQJ	6.3M [3:2] 5.3M [16:9] 5.2M [5:4 QSXGA] 5.0M [4:3]	1/1.8 1/1.9 1/2 1/2	2.4	0.26 (Monochrome)* 0.46 (RGB)	60	sub LVDS Serial	Monochrome RGB	Surveillance Industry





*Обратите внимание сенсоры CMOS Sony EXMOR — обозначение [FI]: CMOS-датчик изображения с передней подсветкой не имеют в таблице знак Sony STARVIS — [BI]: CMOS-датчик изображения с задней подсветкой

SONY с августа 2020 года фактически полностью сняла CMOS Sony EXMOR — кроме IMX 385, который остался в модельном ряде из сенсоров CMOS EXMOR и перешла на производство нового типа сенсоров изображения с новой архитектурой построения пикселя с обратной засветкой CMOS SONY STARVIS.

Сенсоры изображения STARVIS широко применяются в производстве камер наблюдения следующего поколения с обозначением STARLIGHT камеры.

STARLIGHT камеры  — превосходят в два или более раз общепринятое ночное видение и способны захватывать изображение в цвете даже в условиях сложной освещенности. Кроме того новые камеры — теперь способны показывать изображение в цвете при использовании IR подсветки светодиода из ближнего диапазона 800 — 950nM, что не было доступно когда-либо ранее для камер наблюдения.

Торговая  марка CAICO давно предвидела такой исход событий и сделала упор на новые перспективные сенсоры изображения STARVIS Sony с момента появления в 2016 году первых сенсоров CMOS SONY STARVIS. Что позволило предложить своим клиентам самые новые решения для приложений безопасности камеры наблюдения.

Пользователи — которые все еще ищут камеры с  сенсорами изображения CMOS EXMOR, приобретают устаревшие технологии — покупая при этом видеокамеры со снятыми с производства сенсорами изображения.



Эксклюзивное предложение Caico Tech (Кейко) 2022 год

Для тех кто ищет качество — Наше лучшее предложение светочувствительные камеры CAICO STARLIGHT CMOS Sony модели 2022 года уже в  продаже!





1.ссылка

2.ссылка ZOOM CAM



Рекомендуемый продукт

◆Новинки — уже в продаже, уникальный XVR Caico сетевой гибридный MULTUPLEX 6СH/12CH/24CH 8Mpix AHD /CVI /TVI /IP  видео рекордер для систем наблюдения PRO класса следующего поколения; поддержка  / Видео аналитика / Температурные камеры / Panоramic 360° камеры /



UHD 8 МП XVR





◆Новое поколение Multiplex гибридный видео рекордер следующего поколения 4k Ultra HD ;

• Одновременный вывод изображения 6 каналов /12 каналов /24 канала в реальном времени события.
• Поддержка HD-TVI / HD-AHD /HD- CVI / IP +VR IP камеры / +температурные камеры / +аналоговые видеокамеры.
• Все каналы не зависимы поддерживают произвольное включение камер по формату вывода и разрешения.
• Битрейт устанавливается на каждый канал
• Поддержка h364/h365
• Поддержка 3G/4G
• Авто Обнаружение и распознавание формата ввода камеры.
• Аналитика охрана периметра оставленные предметы  распознавание лиц транспортного средства и тд.
• Поддержка термальных камер для измерения температуры тела человека в потоках
• Поддержка камер HD 8MP 12-15@fps кадр/сек при полном UHD 4K разрешении 3840*2160

превосходящие классом видео рекордеры CAICO  / CMS  с поддержкой видео аналитики/ Центр загрузок ссылка





Новый 5Мп XVR CAICO Гибрид AHD CVI TVI CVBS @ 5Mpix 2560X1920 HDMI 2k







◆Новые возможности удобно практично —  класс HI-TECH

CAICO — это только новые решения от ведущих разработчиков

Лучший видеорегистратор которым вам приходилось когда — либо пользоваться, прямой удаленный вход в программное обеспечение — оптимальный эффект полного присутствия —  буквально на кончиках ваших пальцев как далеко вы бы не находились

◆5 Мп видео рекордер следующего поколения все каналы не зависимы — полная не облегчённая (lite version без иллюзий обмана) запись 5 Мп 2560*1920 высокой четкости стандарт QHD; HDMI выход поддержка резолюции 2K



• Поддержка HD-TVI / AHD / СVI / IP +аналог видеокамер.
• Авто Обнаружение и распознавание Формата камеры.
• Поддержка камер HD 5MP 12-20@fps кадр/сек



◆Как работает программа быстрого соединения?

В обоих случаях вы видите основное ПО. Применяемое в XVR CAICO — таким образом, больше не существует значения вашего места нахождения, как далеко вы бы не находились от регистратора XVR CAICO (Кейко русс) всегда с вами. До этого не мог позволить себе таких возможностей ни один другой видеорегистратор на Российском рынке CCTV.





Лучшее решение удаленного управления и просмотра — чем когда-либо ранее из доступного

Программа быстрого управления поддерживает P2P облачное соединение или IP адрес. Для соединения с видеорегистратором достаточно установить ПО. на компьютер запустить программу в вести в поле HOST собственный уникальный P2P QR код или статический /локальный IP адрес — дождаться соединения с консолью видео рекордера после чего можно полностью управлять видеорегистратором и камерами без каких либо ограничений.

Программа автоматически запоминает не ограниченное количество HOST адресов — таким образом, можно, быстро соединиться с другим видео регистратором если у пользователя существует сеть из видео регистраторов.

Все что Вы ищите и о чем Вы еще даже не догадывались — уже сделано нашими инженерами  ссылка



Datasheet PDF, Specs, Use & Buy (2022)

Если вы рассматриваете Sony IMX477 или IMX477R, то это для вас.

Он нас заинтересовал, и мы построили на нем пакеты и модули камеры.

В этом полном отчете я расскажу вам все, что мы знаем об этом датчике изображения.

Начнем.

Содержание

1. IMX477 Техническое описание
2. Что такое IMX477 и IMX477R?
3. Каковы их позиции на рынке?
4. Key Specs
   • IMX477 Specs
   • IMX477 Basic Video Drive Mode
5. What Are the Sony Technologies Used in This Sensor
   • Back-illuminated​
   • Stacked Image Sensor
   • DOL-HDR
   • Аналого-цифровой преобразователь с параллельным столбцом
6. Купить IMX477 — я хочу использовать IMX477 в своих проектах
   • Купить комплекты датчиков изображения IMX477
   • Купить камеру IMX477 для Raspberry Pi, Jetson Nano и Jetson Xavier NX
   • Объективы
   • Запросить настройку у Arducam

IMX477 Техническое описание

Если вам нужно только техническое описание, мы помещаем его в начало.

Если нет, прокрутите вниз рядом с документом, и мы перейдем к введению.

Вы также можете загрузить спецификацию IMX477.

Что такое IMX477 и IMX477R?

IMX477 — это 12,3-мегапиксельная 1/2,3-дюймовая CMOS-матрица Sony Exmor RS, в основном предназначенная для потребительских камер, особенно для потребительских видеокамер. ​

О «Exmor RS »

В линейке продуктов Exmor суффикс R означает заднюю подсветку, а суффикс S означает многослойный датчик изображения.

Что такое IMX477R?

Из всего полупроводникового сайта Sony нет такого понятия, как IMX477R.​

Видите? На всем веб-сайте полупроводников Sony нет IMX477R.

В Google Trends нет поиска IMX477R до выпуска высококачественной камеры Raspberry Pi (30 апреля 2020 г.).

Таким образом, IMX477R — это IMX477, переименованный в Raspberry Pi.

Каковы их позиции на рынке?

Датчики изображения Sony в основном обслуживают 5 рынков:

• Автомобили
• Промышленность
• Безопасность/Наблюдение
• Бытовые камеры
• Мобильные устройства

Sony в основном разработала IMX477 для 5 основных потребительских камер (1).

В датчиках изображения Sony для бытовых камер есть и много других. Вот место IMX477 в этой линейке (щелкните изображение, чтобы увеличить его).

Датчик изображения CMOS для потребительских камер. Источник: Сони.

• Согласно стратегии линейки продуктов Sony, IMX477 размещается в потребительских камерах.
• В техническом описании IMX477 они уточняют эту позицию и утверждают, что наилучший вариант использования — видеокамеры для бытового использования.

Однако это не означает, что вы не можете использовать его в других приложениях. Он по-прежнему предлагает хорошие характеристики и функции, чтобы превзойти многие другие.

Итак, давайте перейдем к основным характеристикам и используемым технологиям Sony.

Key Specs

IMX477 Specs

797

Resolution	4056 (H) x 3040 (V)
Megapixels	12.3MP
Supply Voltage	1. 05 V (цифровой), 1,8 В (интерфейс), 2,8 В (аналоговый)
Chroma	Цвет, RGB
0130
Frame Rate	15 to 240 fps, depending on the video mode
ADC resolution	10-bit, 12-bit
Pixel Size	1.55 µm (H ) x 1,55 мкм (В)
Интерфейс	MIPI 2-полосный/4-полосный, D-PHY V1.2
Скорость передачи данных	7	7	7 2,1 Гбит/с/полоса
Тактовая частота	6-27 MHz
Package	92 pin LGA Ceramic
Optical Diagonal	7.857 mm
Image Sensor Format	Type 1/2.3″
Размеры датчика	7,564 (h) x 5,476 (V) MM
Выходной видеоформат	RAW12/10/8, Comp8	RAW12/10/8, Comp8	RAW12/10/8, COMP8	. 0120 Примечание Это режим привода датчика изображения. Фактическая производительность зависит от различных встроенных систем и дорожек MIPI. 940 (V) 12,3MP 940 (V) 12,3MP 940 (V). Drive Mode Number of active pixels Maximum frame rate [frames/s] Output Interface ADC [bit] Full (4 :3) [Обычный] 4056(Г) × 3040(В) 12,3 Мп 60 CSI-2 10 Full (4: 3) [Нормальная] 4056 (H) × 3040 (V) 12,3MP 40 40 40 Полный (4:3) [DOL-HDR] 4056(Г) × 3040(В) 12,3 Мп 30/15 (DOL 2/DOL 3) CSI-2 10 30 9 (16:9) 4K2K [Обычный] 4056(Г) × 2288(В) 9,3 Мп 79 CSI-2 10 Полный (16:9) 4K2K [DOL-HDR] 4056(Г) × 2288(В) 9,3 Мп 39/19 (DOL 2/DOL 3) CSI-2 Полный 10 3 (4:1243) Binning [Normal] 2028 (H) × 1520 (V) 3,1 Мп 179 CSI-2 10 Full (16: 9) Binning 1080P [NARCH] (16: 9). 1128(V) 2.3MP 240 CSI-2 10 Full (16:9) Binning 720P [Normal] 1350(H) × 750(H) × 70127 240 CSI-2 10 Full (16:9) Scaling 1080P [Normal] 2024(H) × 1142(V) 2.3MP 79 CSI-2 10 Full (16:9) Scaling 720P [Normal] 1348(H) × 762(V) 1MP 79 CSI-2 10 What Are the Sony Technologies Used in Этот Датчик С задней подсветкой​ Источник: Sony Для датчика с передней подсветкой компоненты расположены слоями в следующем порядке: On-chip microlens Color filters Metal wiring Light receiving surface Photodiodes The back-illuminated sensors have the structure with the same layers, but in a different order . Светоприемная поверхность и фотодиоды перемещены над металлической проводкой. Встроенная микролинза Цветовые фильтры Светоприемная поверхность Фотодиоды Металлическая проводка Теперь, когда металлическая проводка и транзисторы перемещены на заднюю часть кремниевой подложки, деградация из-за отклика на оптический угол сведена к минимуму, а количество света, попадающего на каждый пиксель возрос. Источник: канал Sony на YouTube По сравнению с обычной структурой с фронтальной подсветкой он уменьшает темновой ток и дефектные пиксели, обеспечивая более высокую чувствительность и меньший случайный шум без света. Более того, передовые технологии Sony, обеспечивающие высокоточное выравнивание, помогли решить любые проблемы со смешением цветов. Если датчик изображения Sony Exmor имеет заднюю подсветку, он будет иметь суффикс «R». Например, Sony Exmor R IX219. Многоуровневый датчик изображения Многослойный датчик изображения CMOS представляет собой КМОП-датчик изображения Sony, в котором используется уникальная «многослойная структура». , вместо обычных поддерживающих подложек, используемых для КМОП-датчиков изображения с задней подсветкой. Источник: Sony Обычные датчики изображения CMOS монтируют пиксельную секцию и аналоговую логическую схему поверх одного и того же чипа, что требует многочисленных ограничений при установке крупномасштабных схем, таких как меры по противодействию масштабу схемы и размеру чипа, меры для подавления шума, вызванного расположением пикселей и секций схемы, а также оптимизацией характеристик пикселей и транзисторов схемы. Sony удалось создать структуру, в которой секция пикселя, содержащая формирования структурных пикселей с задней подсветкой, накладывается на чип, прикрепленный к установленным схемам для обработки сигналов, который используется вместо поддерживающих подложек, используемых для обычных КМОП-датчиков изображения с задней подсветкой. Благодаря такой многослойной структуре теперь можно монтировать крупномасштабные схемы, сохраняя при этом небольшой размер микросхемы. Кроме того, поскольку секция пикселя и секция схемы формируются как независимые микросхемы, можно применить производственный процесс, позволяющий настраивать секцию пикселя для более высокого качества изображения, в то время как секцию схемы можно настраивать для более высокой функциональности, тем самым одновременно обеспечивая более высокое качество изображения. , превосходная функциональность и более компактный размер. Кроме того, более быстрая обработка сигналов и более низкое энергопотребление также могут быть достигнуты за счет использования ведущего процесса для микросхемы, содержащей схемы. Если датчик изображения Sony с задней подсветкой имеет многоуровневую структуру, он будет иметь еще один суффикс «S» после «R». Например, Sony Exmor RS IMX477. DOL-HDR DOL-HDR — это особая форма обработки изображения с высококонтрастным объектом. Он объединяет разные экспозиции в одно изображение, поэтому на изображении видны как самые яркие, так и самые темные участки. В результате получаются яркие цвета даже при съемке в условиях сильного освещения как для видео, так и для фото. Примечание Эта функция зависит от поддержки драйвера. В настоящее время функция HDR не поддерживается камерами Raspberry Pi, Jetson Nano и Jetson Xavier NX MIPI. Источник: Sony Аналого-цифровой преобразователь с параллельным столбцом Источник: Sony Параллельная обработка сигналов является ключом к повышению быстродействия CMOS-сенсора изображения Sony. Цепи датчиков CMOS имеют аналого-цифровое (A/D) преобразование, которое преобразует аналоговые пиксельные сигналы в цифровые сигналы. Горизонтальное расположение тысяч таких цепей и их одновременное использование позволяет добиться максимальной скорости. Процессы аналого-цифрового преобразования, которые Sony использует в своих КМОП-датчиках, обладают важными свойствами, включая уменьшенный размер аналоговых схем, в которых создается шум, и автоматическое шумоподавление. С помощью этой схемы можно одновременно добиться снижения уровня шума и увеличения скорости. Купить IMX477 — я хочу использовать IMX477 в своих проектах Купить комплекты датчиков изображения IMX477 Arducam предлагает комплекты датчиков изображения IMX477. Свяжитесь с нашим торговым представителем, если вам нужно разместить заказ. Купить камеру IMX477 для Raspberry Pi, Jetson Nano и Jetson Xavier NX Arducam предлагает ряд модулей камеры на базе IMX477, также известных как модули камеры высокого качества для Raspberry Pi и платформы Jetson. . корпус камеры, компактный форм-фактор платы камеры с объективом M12, моторизованный фокус и моторизованный ИК-фильтр. На платформе Jetson наши модули камеры можно использовать как на Jetson Nano, так и на Jetson Xavier NX, и мы предоставили для них драйверы камеры IMX477. Он будет поддерживать плагин NVIDIA Argus Camera для кодирования h364, моментальных снимков JPEG, а также усиление, экспозицию, частоту кадров и управление группировкой и удержанием. 4410 Форм-фактор0071 7 Модели Платформа Крепление объектива Форм-фактор Focus Method ISP support Resolution Interface Type B0240 RPi A/B/Zeros CS 38mm Board camera Только видимый свет Ручная фокусировка ДА 12MP IMX477 MIPI Модуль камеры B0241 7 RPi/BiZeros CS Metal Housing with HDMI extension Visible Light Only Manual Focus YES 12MP IMX477 MIPI Camera Module B0249 Nano/NX CS 38mm Board камера Только видимый свет Ручная фокусировка ДА 12MP IMX477 MIPI Модуль камеры 90N/Na/2470 90X24500127 CS Metal Housing with HDMI extension Visible Light Only Manual Focus YES 12MP IMX477 MIPI Camera Module B0251 Nano/NX M12(S） 24mm Board Camera Visible Light Only Manual Focus YES 12MP IMX477 MIPI Camera Module B0262 RPi A/B/Zeros M12(S） 24mm Board Camera Visible Light Only Manual Focus YES 12MP IMX477 MIPI Camera Module B0265R RPi A/B/Zeros CS 38mm Board camera Visible Light Only Manual Focus YES 12MP 2*IMX477 Stereo Bundle MIPI Camera Module B0265N Nano/NX CS 38mm Board camera Visible Light Only Manual Focus YES 12MP 2*IMX477 Stereo Bundle MIPI Camera Module B0270 RPi A/B /Zeros CS 38mm Board camera Swtichabl IR-cut Filter Manual Focus YES 12MP IMX477 MIPI Camera Module B0271 RPi CMs M12(S） 24mm Board Camera Visible Light Only Manual Focus YES 12MP IMX477 MIPI Camera Module B0272 RPi A/B/ Zeros M12 (S) 38 мм камера платы . 0127 Nano/NX M12(S） 38mm Board camera Visible Light Only Software Motorized YES 12MP IMX477 MIPI Camera Module B0274 Nano/NX CS 38mm Board camera Swtichabl IR-cut Filter Manual Focus YES 12MP IMX477 MIPI Camera Module B0278 USB -адаптер Да USB Адаптер камеры LIDERSARVE

LINESMARVER. Arducam — универсальный поставщик объективов для высококачественной камеры Raspberry Pi. Они также будут работать с высококачественными модулями камеры Arducam IMX477.

Отметить все Объективы M12 для камеры высокого качества IMX477 >

• Объективы, объективы M12

  Комплект объективов Arducam 25 мм Telephoto Noir M12 для камеры Raspberry Pi HQ, с переносной подставкой для штатива и черным кабелем 2 фута/60 см

  1 Купить сейчас 9



  • Они просто работают. Мы протестировали этот объектив, кабель камеры и подставку для штатива на 12-мегапиксельной камере RPi HQ. С ними можно получить приличное качество изображения и развязать руки.
  • Объектив M12 — без ИК-фильтра, 20 …


• Объективы, объективы M12

  Комплект объективов Arducam M12 с углом обзора 70 градусов для камеры Raspberry Pi HQ, с портативной подставкой для штатива и черным кабелем 2 фута/609 см

  Купить сейчас

  Примечание. Этот объектив можно использовать с модулем камеры Arducam HQ (артикул: B0240, B0249, B0251, B0262).
  Если вы хотите получить объектив 70° для модуля камеры Raspberry Pi HQ, проверьте комплект объектива M12 B0276 (HFOV: 75°).

• Объективы, объективы M12

  Комплект объективов Arducam 130 градусов M12 для камеры Raspberry Pi HQ, широкоугольный объектив с переносной подставкой для штатива и черный кабель камеры 2 фута/60 см был снят с производства, проверьте аналогичный объектив B0269

  • Они просто работают — мы протестировали этот объектив, кабель камеры и подставку для штатива на 12-мегапиксельной камере RPi HQ. С ними можно получить приличное качество изображения и выпустить…


• Lenses , M12 lenses

  Arducam M12 Lens Kit for Raspberry Pi High Quality Camera, Fisheye Wide Angle Telephoto M12 Camera Lenses with Lens Adapter

  Buy Now



  • 6 объективов M12 и 1 адаптер для объектива, тщательно отобранные и протестированные на высококачественной камере Raspberry Pi, позволяют получить изображение достойного качества без каких-либо препятствий0901

Отметить все Объективы с креплением CS для камеры высокого качества IMX477 >

• Объектив с креплением CS, объективы

  Тип объектива

  Raducam CS-Mount 1 Len. , фокусное расстояние от 6 мм до 25 мм, от 65 до 14 градусов, телефото, широкоугольный, упаковка из 5 шт. -эффективные объективы с креплением CS, а в комплект входят 5 – фокусное расстояние 25 мм/16 мм/12 мм/8 мм/6 мм и угол обзора 14/24/30/50/65 градусов по горизонтали …




CS-Mount Lens , Lenses

Arducam CS-Mount Lens for Raspberry Pi HQ Camera, 16mm Focal Length with Manual Focus and Adjustable Aperture

Buy Now



• It Just Works – We’ Мы протестировали этот объектив среди многих других, выбранных для 12-мегапиксельной камеры RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.
• Мудрая Альтернатива – Другой …


Объектив с креплением CS, объективы

Объектив Arducam для камеры Raspberry Pi HQ, широкоугольный объектив с креплением CS, фокусное расстояние 6 мм, ручная фокусировка и регулируемая диафрагма протестировал этот объектив среди многих других, выбранных на 12-мегапиксельной камере RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

Мудрая альтернатива — еще один экономичный выбор, который добавляет …

Объектив с креплением CS, объективы

Объектив Arducam с креплением CS для камеры Raspberry Pi HQ, фокусное расстояние 8 мм с ручной фокусировкой

Купить сейчас многие другие выбраны на 12-мегапиксельной камере RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

The Wise Alternative — еще один экономичный выбор, который добавляет…

Объектив с креплением CS, объективы

Объектив Arducam с креплением CS для камеры Raspberry Pi HQ, фокусное расстояние 8 мм, ручная фокусировка и регулируемая диафрагма

Купить сейчас



• Он просто работает — мы протестировали этот объектив среди множества других, выбранных для 12-мегапиксельной камеры. Камера RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.
• Мудрая альтернатива — еще один экономичный выбор, который добавляет…


Объектив с креплением CS, объективы

Объектив Arducam с креплением CS для высококачественной камеры Raspberry Pi, фокусное расстояние 12 мм с ручной фокусировкой

Купить сейчас



• Он просто работает — мы протестировали этот объектив среди многих других, выбранных для 12-мегапиксельной камеры RPi HQ . Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.
• Мудрая альтернатива — еще один экономичный выбор, который добавляет …


Объектив с креплением CS, объективы

Объектив Arducam с креплением CS для высококачественной камеры Raspberry Pi, фокусное расстояние 25 мм с ручной фокусировкой

Купить сейчас



• Это просто работает — мы протестировали этот объектив среди многих других, выбранных для 12-мегапиксельной камеры RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.
• The Wise Alternative — еще один экономичный выбор, который добавляет …


Объектив с креплением CS, объективы

Объектив Arducam для высококачественной камеры Raspberry Pi, широкоугольный объектив с креплением CS, фокусное расстояние 6 мм с Ручная фокусировка

Купить сейчас



• Это просто работает — мы протестировали этот объектив среди многих других, выбранных для 12-мегапиксельной камеры RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.
• Мудрый альтернатива-еще ​​один экономичный выбор, который складывается…


Проверьте все C-Mount Lines для IMX477 Высококачественная камера>

• 88888888888888888 годы Cimaintion>

  • 8888888888888888888888888888888888888888888888888888888888 годы Ci-Mount

    Объектив Arducam C-Mount для высококачественной камеры Raspberry Pi, фокусное расстояние 5 мм, ручная фокусировка и регулируемая диафрагма Камера RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

  • The Wise Alternative — еще один экономичный выбор, который добавляет …


• Объектив C-Mount, объективы

  Объектив Arducam C-Mount для высококачественной камеры Raspberry Pi, фокусное расстояние 8 мм, ручная фокусировка и регулируемая диафрагма

  Купить сейчас 12-мегапиксельная камера RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

• The Wise Alternative — еще один экономичный выбор, который добавляет …


Объектив C-Mount, объективы

Объектив Arducam C-Mount для высококачественной камеры Raspberry Pi, фокусное расстояние 12 мм, ручная фокусировка и регулируемая диафрагма

Купить сейчас 12-мегапиксельная камера RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

The Wise Alternative — еще один экономичный выбор, который добавляет …

Объектив C-Mount, объективы

Объектив Arducam C-Mount для высококачественной камеры Raspberry Pi, фокусное расстояние 16 мм, ручная фокусировка и регулируемая диафрагма

Купить сейчас 12-мегапиксельная камера RPi HQ. Нет затемнения объектива, нет темных углов, достойное качество изображения, все просто работает.

Мудрая альтернатива — еще один экономичный выбор, который добавляет…0120

Arducam также предлагает готовое дизайнерское решение для камер. Если вам нужно, чтобы компания Arducam создала для вас продукт на основе датчика изображения IMX477, воспользуйтесь нашей службой настройки.

Сенсор Sony Pregius «Поколения» — что означают эти различия для машинного зрения?

Предоставлено Sony Камеры машинного зрения продолжают пользоваться преимуществами новейшей технологии датчиков изображения CMOS с тех пор, как Sony объявила о прекращении производства ПЗС-матриц. Мы тестировали и сравнивали различные датчики на протяжении многих лет и всегда возвращались к использованию датчиков Sony Pregius, когда необходим динамический диапазон и чувствительность.

Если вы наблюдаете за переходом технологии от CCD к CMOS, вы, вероятно, также видели массу новых названий датчиков изображения в «Поколениях». Честно говоря, сложно отследить все номера деталей Sony, поэтому мы постараемся дать вам некоторое представление о развитии датчиков изображения Sony Pregius, используемых в промышленных камерах машинного зрения.

1. Во-первых, как определить, что это датчик поколения Sony Pregius?

Sony имеет префиксы датчиков изображения, которые позволяют легко определить, является ли датчик ExView HAD или датчик Pregius. Предыдущие датчики CCD, EXViewHAD в основном за последние 10 лет имели префикс «ICX». Пример:   ICX285, который в свое время был отличным датчиком. Все новые датчики Sony Pregius имеют префикс «IMX». Пример: IMX174.., который на сегодняшний день является одним из лучших по динамическому диапазону.
Селектор камеры 1stVision можно фильтровать по «Разрешению», и вы можете прокручивать и видеть датчики с префиксом IMX. НАЖМИТЕ ЗДЕСЬ СЕЙЧАС

2 – В чем разница «поколений» датчиков изображения Sony Pregius?

Sony Pregius, поколение 1 :  В основном он состоял из сенсора с разрешением 2,4 МП и 5,86 мкм пикселей, НО имел глубину лунки (насыщенность) 30Ke и по-прежнему уникален в этом отношении среди поколений. Sony также представила на рынке новые поколения с «медленной» и «быстрой» версиями датчиков в двух разных ценовых категориях. В этом случае IMX174 и IMX249были включены в промышленные камеры машинного зрения, обеспечивая два уровня производительности. Например, Dalsa Nano M1940 (52 кадра в секунду) с использованием IMX174 по сравнению с Dalsa Nano M1920 (39 кадров в секунду) с использованием IMX249, но IMX249 дешевле на 40 %.

Sony Pregius 2-го поколения:  Основная цель Sony заключалась в расширении ассортимента датчиков Pregius, включающего датчики изображения VGA до 12 Мп. Однако размер пикселя уменьшился до 3,45 мкм вместе с глубиной скважины до ~10Ke-, но и шум уменьшился! Меньшие пиксели позволили использовать объективы меньшего формата, что позволило снизить общую стоимость системы. Однако это стало более обременительным для разрешения объектива, позволяющего разрешать пиксели 3,45 мкм! В целом, он предлагал большое семейство датчиков изображения и, в свою очередь, множество промышленных камер машинного зрения по более низкой цене, чем ПЗС-камеры с лучшими характеристиками.

Селектор камер 1stVision  можно фильтровать по «Разрешению» И размеру пикселя, которые соответствуют одному из поколений. У вас будет список камер, в котором вы можете выбрать те, которые начинаются с IMX!. То есть все датчики поколения 2 будут иметь диаметр 3,45 мкм и могут сужаться до желаемого разрешения. НАЖМИТЕ ЗДЕСЬ СЕЙЧАС

Sony Pregius 3-го поколения: Sony взяла лучшее из 1-го и 2-го поколения для создания 3-го поколения! Размер пикселя увеличился до 4,5 мкм, а глубина скважины увеличилась до 20Ke-! Это поколение имеет самые высокие скорости передачи данных, динамический диапазон и самый низкий уровень шума. Семейство также расширится с VGA до 7,1 МП. Мы только начинаем видеть датчики Gen 3 в наших линейка камер машинного зрения и ожидается, что в 2019+ появится больше.

Сравнительная таблица датчиков изображения Sony Pregius

Линейка продуктов Sony Pregius для промышленных камер машинного зрения ниже для справки по состоянию на апрель 2019 г. Опыт, чтобы помочь в выборе камеры. Имея большой ассортимент объективов, кабелей, сетевых карт и промышленных компьютеров, мы можем предоставить комплексное решение!

Свяжитесь с нами, чтобы помочь в спецификации ваших компонентов обработки изображений

Тел.: 978-474-0044 изображения?   Мы использовали несколько терминов, с которыми вы, возможно, не знакомы, и хотели бы помочь вам в обучении. Ниже приведены некоторые связанные блоги, которые помогут. Или свяжитесь с нами по электронной почте или номеру телефона, так как мы любим обучать наших клиентов!

Связанные блоги и технические ресурсы

Краткий справочник Загрузить постер для обработки изображений

Какие параметры следует учитывать при выборе камеры и ее производительности?

ПЗС и КМОП промышленные камеры. Узнайте, чем КМОП-датчики изображения превосходят ПЗС!

Связанные сообщения в блоге

(посетили 4923 раза, сегодня посещено 1)

1-дюймовый датчик камеры телефона Sony готов бросить вызов Samsung

Sony работает над новым датчиком камеры смартфона под названием IMX989 с массивным 1-дюймовым сенсором. Официальная страница Weibo китайского производителя смартфонов Xiaomi подтвердила, что грядущий 12S Ultra, дебют которого намечен на 4 июля, будет оснащен массивным сенсором камеры телефона Sony.

Содержание

• Sony стремится превзойти Samsung, используя другой подход
• Дебаты о 1-дюймовом сенсоре

Изображение предоставлено: Xiaomi / Weibo

Sony Semiconductor Solutions Group, подразделение, производящее датчики для камер, еще не представило официальных подробностей о рассматриваемом датчике камеры. Однако это не первый раз, когда Sony делает такой мощный датчик изображения. Xperia Pro-1 оснащен более крупной 1,0-дюймовой CMOS-матрицей Exmor RS, которая основана на матрице RX100 VII и разработана специально для флагмана Sony.

Кроме того, Xiaomi не будет первым производителем смартфонов, который будет гнаться за 1-дюймовой камерой из-за высококачественного сенсора камеры. Sharp Aquos R6, выпущенный в 2021 году, имел 1-дюймовый датчик камеры сзади, а его преемник, Aquos R7, также пошел по его стопам с 47,2-мегапиксельным 1-дюймовым датчиком. Leica также установила 1-дюймовый сенсор на Leitz Phone 1, дебютировавшем в прошлом году.

Sony стремится превзойти Samsung, используя другой подход

Когда дело доходит до основных флагманов с самым большим профилем сенсора, Xiaomi Mi 11 Ultra выигрывает с 1/1,2-дюймовым сенсором камеры. Однако похоже, что в этом году Sony идет в другом направлении, которое отличается от конкурирующего производителя сенсоров камер Samsung.

Компания Samsung недавно сняла крышки с сенсора камеры ISOCELL HP3, который предлагает ошеломляющую 200-мегапиксельную матрицу с самыми маленькими пикселями, которые Samsung когда-либо помещала на матрицу. Кроме того, рассматриваемый датчик также использует новую технологию Tetra ² Pixel Binning, которая объединяет четыре пикселя в один больший пиксель, а затем снова объединяет четыре таких искусственно созданных суперпикселя с использованием специальных алгоритмов для создания еще большего «суперпикселя».

twitter.com/widgets.js»>

Xiaomi 12S Ultra оснащен Sony IMX989, самый большой датчик изображения Sony на сегодняшний день. 1quot; Ультрасенсор улавливает большее количество света, обеспечивает более высокую скорость фокусировки и лучший динамический диапазон. #Xiaomi12SUltra официально открывает новую эру в технологии обработки изображений. pic.twitter.com/45lza1N1vQ

– leijun (@leijun) 29 июня 2022 г.

Этот искусственно созданный пиксель, который в четыре раза больше, собирает максимальное количество света и создает более яркие изображения с большим количеством деталей. Вы можете прочитать больше о том, как работает объединение пикселей, чтобы преодолеть недостатки размера пикселя и сенсора, чтобы получить впечатляющие результаты на телефонах серии Galaxy S22.

Новый датчик Sony IMX989 не выполняет рутинную работу по объединению пикселей благодаря более крупному датчику, который также подходит для больших пикселей, что позволяет снизить уровень шума до гораздо более высокого уровня и воспроизводить более естественные цвета. Такой подход дает ему принципиальное преимущество перед датчиком Samsung, поскольку последний больше полагается на программные трюки и алгоритмы.

Утечка из DigitalChatStation на Weibo утверждает, что 1-дюймовый сенсор камеры Sony будет иметь максимальное разрешение 50 мегапикселей. Sony уже имеет в своем портфолио большое количество 50-мегапиксельных сенсоров, которые появляются во флагманах, таких как OnePlus 10 Pro и Oppo Find X5 Pro, но нет ни слова о других неотъемлемых преимуществах IMX9.89 приносит на стол в стороне от большего профиля датчика.

Дискуссия о 1-дюймовом сенсоре

Имейте в виду, что 1-дюймовый датчик, рекламируемый брендами, не означает, что датчик имеет физический размер в один дюйм. Фактическая диагональ сенсора значительно меньше, вероятно, где-то около 16 миллиметров. Это несоответствие связано с долгоживущей отраслевой рекламной практикой, восходящей ко временам ЭЛТ-телевизоров.

Эти машины имели электронно-лучевую трубку для передачи потоков электронов для проецирования изображения. Трубки имели диаметр, как вы уже догадались, один дюйм. Однако светочувствительная площадь трубки была намного меньше и составляла около 16 квадратных миллиметров, что также соответствует физической диагонали большинства современных 1-дюймовых сенсоров камер. Подробнее об этом вы можете узнать из этого интересного видео.

Независимо от реального размера сенсора, сенсор Sony IM989 по-прежнему будет давать ощутимое преимущество перед камерами Samsung ISOCELL с высокой плотностью пикселей. Однако это не означает, что датчик Sony обязательно сможет превзойти предложение Samsung, потому что многое зависит от того, насколько хорошо он настроен. Просто взгляните, как iPhone текущего поколения от Apple и их 12-мегапиксельные камеры оставляют конкурентов далеко позади, несмотря на то, что конкуренты предлагают камеры с разрешением до 108-мегапикселей.

Рекомендации редакции

• Подходят ли чехлы для Pixel 6 к Pixel 7? Вот что вам нужно знать
• Есть ли в Google Pixel 7 беспроводная зарядка? Варианты оплаты, объяснение
• Специальная док-станция Google для динамиков превращает Pixel Tablet в массивный Nest Hub.
  Сенсоры sony imx таблица: Оригинальные таблицы Sony сенсоры изображения характеристика
